Монтаж на шумоизолация на вентилационния канал

Основните параметри на вентилационния канал

Основният критерий за избор на вентилационен канал е неговата пропускателна способност. Няма да е възможно човек без специално образование да изчисли способността си, тъй като формулата е сложна, но има много таблици, които отразяват необходимата пропускателна способност, в зависимост от размера на кутията.

Основният модел е прост: пропускателната способност зависи от наличните ъгли и неравности в дизайна на канала - колкото повече има, толкова по-трудно е въздухът да функционира правилно. За отстраняване на същия обем въздух в този случай е необходимо по-мощно оборудване или по-голямо напречно сечение.

Повърхността на вентилационния канал, външна и вътрешна, може да бъде гладка или гофрирана. Също така кутиите могат да бъдат кръгли, квадратни или правоъгълни, но за предпочитане са кръглите конструкции, тъй като нямат пречки за изпускане на въздух и се почистват лесно. Кутиите се различават по материала на производство: пластмаса или метал.

Методи за намаляване на шума и техните характеристики

Преди да говорите за начините за намаляване на шума, трябва да намерите източника, от който идва този шум. Има няколко причини за шума:

1. Въздухът циркулира вътре в качулката. Освен това, колкото повече препятствия се срещат по пътя на въздушните потоци, толкова по-силен ще бъде шумът.
2. Изпускателните тръби, запушени с прах или друга утайка, също могат да причинят шум, но този проблем може лесно да бъде решен чрез почистване на аспиратора.
3. Двигателят също може да предизвика шум, докато е почти невъзможно да се справите сами с този проблем. Двигателят може да бъде разположен както в самия корпус, така и отгоре - извън помещението, където работи аспираторът.
4. Шумът може да бъде причинен и от неправилна инсталация на канала.

В много случаи можете сами да извършите шумоизолация на канала. Помислете за начини за намаляване на шума:

• Сменете част от въздуховода и монтирайте същия, но с шумопоглъщащи материали от същото сечение. За това можете да използвате гофриране. Този материал е добре защитен от звуци, а също така има висока якост.
• Инсталирайте шумозаглушител на необходимата секция. Този тип шумозаглушител е оборудван със звукопоглъщащи материали вътре, така че ще помогне за намаляване на аеродинамичните и други шумове.
• Ако основният шум идва от вентилатора, тогава можете да опитате да го замените с нов или да замените гумени подложки под него, което ще намали шума.
• Вътрешна или външна шумоизолация на канала. В този случай самозалепващата се шумоизолация за въздуховоди ще бъде идеален вариант. Първо, с него се работи лесно и бързо, и второ, този материал поглъща добре звуците.

Характеристики на монтажа на звукоизолация във вентилационния канал

Ако решите да изолирате качулката в кухнята или друга стая със собствените си ръце, тогава трябва да извършите подготвителната работа. Първо, трябва да почистите повърхността на конструкцията от съществуващата мръсотия. На второ място, подгответе работен инструмент и материал за звукоизолация. От инструментите може да се нуждаете от шпатула, нож, лепило.

Сега ще анализираме характеристиките на инсталацията на етапи:

1. Необходимо е да се подготвят материали за потискане на шума, с дебелина от 3 до 9 мм, в зависимост от параметрите на кутията. Материалът може да бъде полиетиленова пяна, която най-често се използва като звукопоглъщащ материал, освен това предпазва конструкцията от влага и конденз.
2. След това всички неравни повърхности (ъгли, вдлъбнатини и др.) се залепват с избрания материал.
3. Материалът е прикрепен така, че отразяващата му страна да е навън.
4. Ставите и шевовете на материала трябва да бъдат запечатани с метална лента. Това ще помогне за надеждно фиксиране на ръбовете на платното и задържането им по време на работа.
5. За подобряване на ефективността на изолационната конструкция се използват специални материали, които се поставят под конструкцията.

Шумоизолация на качулката

Шумоизолацията на качулката може да се извърши самостоятелно. За да направите това, подгответе необходимите материали:

• Гипсокартон лист.
• Метален лист.
• Отвертка и перфоратор.
• Строителни ножици или нож.
• Самонарезни винтове и дюбели.

Да преминем към инсталацията:

1. На първо място е необходимо да се направят маркировки на стената и тавана на мястото на бъдещата качулка. След това с помощта на дюбели прикрепете профила за гипсокартон.
2. Следващата стъпка е да подготвите вертикални стелажи от профила, чиято дължина трябва да съответства на дължината на вертикалния размер на качулката.
3. След това прикрепете стелажите, като спазвате периметъра на бъдещата конструкция. След това монтирайте долната част на вентилационния блок.
4. Монтирайте гофриран тръбопровод в средата на конструкцията. След това подгответе останалите части от конструкцията от гипсокартон и ги монтирайте с помощта на самонарезни винтове и перфоратор.

Звукоизолацията на вентилационните системи е разделена на следните части:

Съществуващи видове заглушители

• Пластичен заглушител. Това е конструкция, която прилича на метална кутия, с проходен отвор за въздушен поток, който е разделен на сектори. Всяка оформена клетка е облицована със звукоизолиращ материал. Има и друг дизайн на пластинчатия шумозаглушител, при който шумоизолиращите сегменти са разположени между слоеве от перфориран метал. Това устройство ефективно намалява нивото на аеродинамичния шум, но също така значително намалява налягането в системата.
• Тръбни заглушители. Изработена е от две тръби, от които вътрешната има много дупки. Външната тръба е тялото на продукта. Между слоевете метал е звукопоглъщащ материал. По правило такива устройства се монтират на въздушни канали с диаметър до 500 mm.

Шумоизолация на външно оборудване

Звукоизолацията на вентилационно оборудване, разположено извън сградата (вентилационни агрегати, вентилатори), се извършва на два етапа: борба с шума, разпространяващ се чрез твърди контакти (структурен шум) и шум, разпространяващ се във въздуха (въздушен шум).

Работата, насочена към изключване на структурното предаване, се решава чрез инсталиране на оборудване на индивидуално избрани вибрационни опори. След приключване на тези работи отново се извършват акустични измервания за определяне на нивата на звуково налягане директно от блоковете, без непреки източници, излъчвали шум по-рано, на базата на които се избират методите за борба с въздушния шум. При подходяща звукоизолация се предприемат стъпки за контрол на вибрациите преди инсталирането на оборудването. Така че за масивни машини, с достатъчно обективни характеристики, се подготвя плаваща основа, поставена върху еластична възглавница, която изключва вибрациите.

По пътя на разпространение на шума се монтират акустични екрани, изработени от звукопоглъщащи и звукоизолиращи материали. За подобряване на характеристиките за защита от шум, страната на екрана, насочена към източника, е допълнително снабдена с перфорация. Намаляването на нивото на шума от източника при използване на акустичен екран се дължи на образуването на зона на акустична сянка, разположена зад екрана. Типът на екрана, материалите на екрана и размерите на екрана се изчисляват за всеки отделен случай въз основа на нивата и честотите на звука, разстоянието от екрана и точките за изпитване на звука, изискванията за намаляване и други фактори.

При извършване на акустично изчисление, в случай на недостатъчна ефективност на акустичния екран, се използват звукоизолирани укрития, които покриват оборудването от всички страни. Дизайнът на заслоните е подобен на дизайна на екраните.За циркулация на въздуха, по пътя, по който следва вътре или извън заслона (в отворите за обмен на въздух), се поставят амортисьори, които не пречат на движението на въздушните маси, но поглъщат звука.

Предназначен за изолация на интериори на жилищни и промишлени сгради, топлоизолация на оборудване и тръбопроводи, топлоизолация на климатични системи, въздуховоди, вентилационни канали, защита от конденз, като "отразителен екран" зад батерии за централно отопление.

Състав: полиетиленова пяна, удвоена с топлоотразителен слой алуминиево фолио от едната страна и самозалепващ слой от другата.

предимства:

• 1.Алуминиевото покритие осигурява висок коефициент на термично отражение - до 97%.
• 2. Шумоизолация.
• 3. Материалът надеждно предпазва вентилационните системи от натрупване на кондензат.
• 4. Поради своята гъвкавост и малка дебелина, материалът се използва за изолиране на всякаква форма на метални повърхности.

Грешки в дизайна на звукоизолация

При проектирането на вентилация могат да се допуснат определени грешки. Те са причината за шума. Допускат се няколко грешки, но е по-добре всичко да се предвиди предварително. Необходимо е да се подходи към решаването на проблема по изчерпателен начин, трябва да започнете с изчисляване на мощността на вентилаторите, избор на схема, определяне на размера и вида на тръбите

Важно е незабавно да определите къде ще бъдат разположени амортисьорите, клоните, колената за полагане

Вентилационната система изисква специално устройство за защита от вибрации, което ще премахне появата на силен шум.

Ако не вземете предвид всички характеристики на полагането на системата, тогава акустичните характеристики ще бъдат нарушени, ще се появи шум по време на работа. Не носи комфорт на живеещите в къщата. За да се отървете от него, някои вентилации започват да се изключват или намаляват мощността му. В резултат на това вентилацията на помещенията се оказва недостатъчна, а оттам и натрупването на влага, образуването на мухъл.

Подобна ситуация се наблюдава, когато въздушните маси преминават между окачени тавани и тавани. В този случай системата трябва да бъде преработена, тъй като звукоизолацията на тавана вече няма да помогне. Експертите съветват да се изпълняват над нежилищни помещения, където звуците от работеща вентилация нямат голямо значение. Например, полагането е възможно над кухни, бани, коридори, килери. Ако това не е възможно, тогава е необходимо да използвате въздуховоди с по-дебели стени, да използвате овални или кръгли тръби със специални звукоизолационни материали. Освен това за шумоизолираща вентилация могат да се използват софити, сглобени от гипсови панели.

Всяка вентилационна система изисква специална защита от вибрации, която елиминира появата на високи нива на шум. Препоръчително е да се използват гъвкави маркучи за връзки, тъй като те не издават толкова силни звуци по време на работа на оборудването. Шумовете се появяват поради факта, че в канала се образува висока скорост на въздушния поток. Ето защо се препоръчва използването на специални тръби с големи размери, те позволяват значително намаляване на скоростта на въздушния поток. Турбуленция на въздуха може да възникне навсякъде в инсталираната вентилационна система. Ако не вземете специални мерки за звукоизолация, тогава високото ниво на шум ще причини много неудобства.

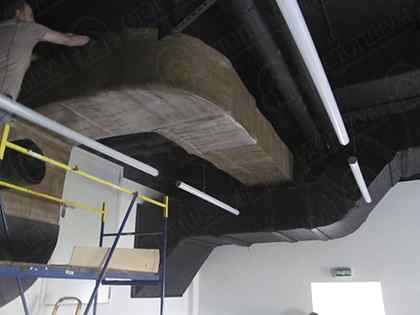

Шумоизолация на въздуховоди

Звукоизолацията на въздуховоди, в зависимост от скоростта на въздушния поток, геометрията и размера на тръбите, може да се извърши чрез инсталиране на шумозаглушители и/или облицоване на вентилационната тръба с тежки шумоизолиращи мембрани с висока плътност с подложка от ниско- материал за затихване на плътността.

Монтираните шумозаглушители се избират индивидуално и могат да се различават по дължина, вид (тръбни, пластинчати и камерни) и други фактори.Поради наличието на звукопоглъщащи материали в състава му, звукът, преминаващ през ауспуха, е намален. Наличието на отчетлив шум от вентилатора, излъчван от канала, може да наложи производството на нестандартен ауспух, с вътрешна облицовка от по-плътни и по-дебели звукопоглъщащи материали. Изборът на място за монтаж на ауспуха е индивидуален.

Облицовката на тръбите с меки и тежки материали трябва да се извърши по цялата площ на въздуховода, излъчващ шум. Изолацията само на част от периметъра е непрактична, т.к това със сигурност ще доведе до лоши резултати. Мекият амортисьор се монтира челно, шумоизолиращата мембрана се припокрива с 4-5 см. На места, където тръбите преминават през стени, е задължително да се изключи контакт между тръбата и стената, запълване на съществуващата междина с висока - звукопоглъщащ материал с плътност и, когато монтирате мембраната в тази зона, премахнете припокриването от канала към стената

При нанасяне на облицовъчни слоеве ще трябва да се обърне специално внимание на точките на стесняване, завои и други нелинейни участъци на системата. Често тези зони изискват двоен редуващ се слой от горните материали.

Шумоизолацията на въздуховоди, разположени на места, изложени на открита слънчева светлина, трябва да се извършва изключително с използването на защитни покрития от фолио. При висок въздушен поток в тръбата е възможно да се предава структурен шум към тавана чрез шпилка и траверса, които са крепежни елементи за въздуховодите. Тук е необходимо да прекъснете твърдата връзка, като поставите траверсата под предварително изолираната тръба или, ако този метод изглежда трудоемък, инсталирайте вибрационни шайби на кръстовището на траверсата и шпилките.

Звукоизолирането на въздуховоди чрез създаване на звукоизолиран таван ще изисква големи финансови и трудови разходи, като същевременно се получава по-ниска ефективност. Когато избирате действия, насочени към борба с шума, трябва да се помни, че най-ефективната борба е да се справите директно с източника на шум.

Като алтернатива на използването на еластични материали е позволено да се създаде шумоизолираща кутия около източника от тежки плътни строителни плочи, като GVL или Knauf-superfloor, изпълнени със звукопоглъщащи материали с плътност 40-60 kg/ m3. Тази опция също е по-скъпа, но използването й в случай на нужда от чест достъп до агрегати, филтри, системи за управление е оправдано.

Правила за самостоятелно инсталиране

Всъщност няма правила за монтиране на тези устройства. Възможно е да се монтира устройство за потискане на шума както върху захранващите вентилационни канали, така и върху каналите на изпускателната вентилационна система.

• Разчитайки само на слуха, тези устройства не трябва да се монтират. Трябва да се направят акустични измервания.,/
• Въз основа на измерванията е необходимо оборудването за потискане на шума да се свърже към въздуховода, на мястото на най-голям шум.
• Можете да направите допълнителна шумоизолация, като залепите въздуховода с филц или го увиете с минерална вата.
• Ако във въздушния поток на вентилационната система има твърди включвания, тогава трябва да се монтира груб филтър пред шумопоглъщателя.

При избора на най-ефективното устройство се използва доста сложна система за изчисляване на взаимодействието на акустичните вибрации на вентилатора, въздуховодите и самото устройство с проявените звукови вибрации. За това се използва специално оборудване. Но ако желаете, винаги можете да направите шумозаглушител за вентилация със собствените си ръце, който може да бъде по-нисък в някои отношения от производствените си колеги, но ще бъде значително по-евтин от тях.

Направете сами устройство за поглъщане на шум във вентилационната система

За да направите такъв шумопотискащ със собствените си ръце, ще ви трябва:

• Парче поцинкована тръба със същия диаметър като въздуховода на вентилационната система. Парчетата се продават с дължина 1м.
• Парче тръба, чийто диаметър е с 60 мм по-голям от предишния.
• Изолация, която е и ефективен звукоизолатор. Това може да бъде базалтова вата, стъклена вата, всякакви пресовани органични влакна, импрегнирани със състав, който предотвратява неговото изгаряне.
• Пластмасови скоби и 1 пирон за шисти
• Пистолет за нитове, чук, клещи.

Да започнем сглобяването

1. Първата секция на тръбата трябва да бъде направена перфорирана, отстъпвайки от двата ръба на 100 mm. За да направите това, използвайте пирон и чук. Направете дупки на всеки 10 мм.
2. След това навийте 1 слой базалтова мат с дебелина 50 мм върху перфорираната секция на тръбата. отдръпване от ръбовете с 80 мм. Звукопоглъщащият материал е добре затегнат с 4 пластмасови скоби.
3. От единия ръб на по-голямата тръба отстъпете 60 мм, начертайте линия около обиколката и направете разрези по нея. Огънете всяко „венчелистче“ по маркираната линия на 90 ° до средата, след което направете маркировка върху всяко, отстъпвайки 30 mm от ръба на всяко венчелистче и огънете на ° 90 по дължината на тръбата.
4. Вмъкваме първата заготовка във втората, венчелистчетата ще бъдат едновременно стоп за изолатора и мястото, където тръбите са закрепени един към друг.
5. От другата страна на тръбите повторете операцията с изрязване на венчелистчетата.
6. Готовият продукт може да се монтира в процепа на вентилационния канал, закрепен със скоби.

Ако след инсталирането нивото на шума спадне с поне 10-15 dB, тогава сте получили отличен резултат и сте постигнали ефективността на индустриалните аналози.

Звукоизолация на вентилационни камери

Поставянето на вентилационно захранващо и изпускателно оборудване, разположено в непосредствена близост до работните помещения, не е необичайно. Също така, за да се увеличи използваемата площ, често част от оборудването се групира една с друга, освобождавайки ново пространство. Работата по звукоизолационни вентилационни камери ще донесе значителен ефект при извършване на следните действия.

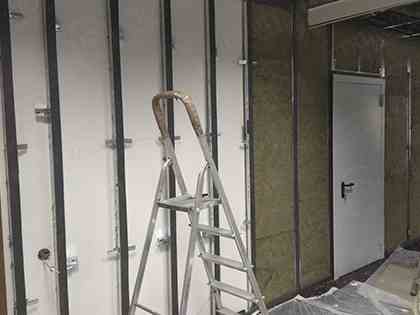

Подобрена звукоизолация

Повишаване на звукоизолационния капацитет чрез монтиране на звукоизолационни конструкции към съществуващи стени по целия периметър на нежелано разпространение на шум. За предпочитане е поставен от външната страна на стаята към съществуващите стени. Не се допуска наличието на акустични пукнатини и отвори. Високата маса на звукоизолационната система е един от основните фактори, влияещи върху постигането на високи шумоизолационни характеристики. Често предлагани конструкции, облицовани с гипсокартон и пълни с памучна вата, ще дадат едва забележим резултат. Нивото на звукоизолация на входната група не трябва да бъде по-ниско от звукоизолацията на основната част от обвивката на сградата. Тази задача се решава чрез монтиране на две врати с разстояние между тях най-малко 20 см. Като основна врата използваме противопожарни врати, които имат голяма маса и херметичен вестибюл. Препоръчваме да поръчате врата с дебелина на металния лист най-малко 2 мм.

Подобряване на звукопоглъщането

За повишаване на звукопоглъщащите свойства на вътрешните части на помещението чрез нанасяне на звукопоглъщаща облицовка, покрита със звукопропусклива материя, за да се предотврати изливането на частици от материала. Използването на звукопоглъщане вътре в камерата значително намалява ефекта на наслагване на отразени вълни върху вълните, излъчвани от оборудването. Във високочестотния и средночестотен спектър ефективността на звукопоглъщане е обратно пропорционална на размера на камерата. Колкото по-малък е обемът на стаята, толкова по-забележим е резултатът.

Виброизолация

Премахване на предаването на вибрации от оборудването към твърдите елементи на камерата. Този проблем се решава чрез използването на оптимални виброизолиращи подложки или опори, избрани въз основа на скоростта на вентилаторите и теглото на оборудването.

Какви материали се използват за намаляване на шума

Правилно избраният материал е ключът към успешната работа, така че трябва да бъде избран, като се вземе предвид интензивността на подаване на въздух и формата на кутията. Зависи от дебелината на материала.

За намаляване на шума могат да се използват следните материали:

• Минерална вата или стъклена вата.
• Звукопоглъщащи плочи, изработени от полимерни материали.
• Материали, съдържащи свързващи вещества от органични влакна.

Използване на канални инсталации за потискане на шума

За намаляване на шума във вентилационните канали се използва специално оборудване, което се нарича "канални шумозаглушители". С това устройство шумът може да бъде намален до минимум, но при едно условие: правилна инсталация.

Устройството се монтира с помощта на крепежни елементи вътре в канала. Заглушителите се предлагат в различни форми и размери, така че не е трудно да ги изберете поотделно за всеки модел на аспиратора.
