Flexibler Wasseranschluss 1, 3/4, 3/8 und 1/2 Zoll: Eigenschaften

Eine flexible Wasserversorgung hilft Ihnen, einen Wasserhahn, eine Toilette, einen Warmwasserbereiter und andere Sanitärinstallationen selbst an den ungünstigsten Stellen anzuschließen. Dadurch können Sie auf starre Rohre verzichten, die eine große Anzahl von Verbindungen erfordern, und auf den Aufruf des Assistenten verzichten. Lassen Sie uns herausfinden, wie Sie einen flexiblen Sanitärschlauch richtig auswählen und anschließen, um die Nachbarn später nicht zu überfluten.

Arten von flexiblen Rohrleitungen

Verwenden Sie für Wasser 2 Arten von Eyeliner:

• verstärkt;
• Balg.

verstärkt

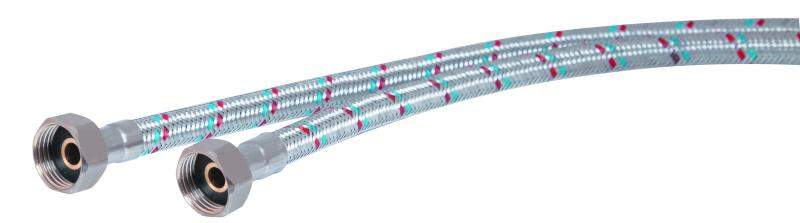

Flexibler Schlauch des ersten Typs ist ein weichelastischer Schlauch, der mit einem Drahtgeflecht verstärkt ist, mit Verbindungselementen an den Enden (Armaturen). Die Röhre hat trotz ihres einfachen Aussehens einen komplexen Aufbau. Es besteht aus synthetischem EPDM-Gummi oder vernetztem PEX-Polyethylen. Es ist mit einem Faden aus Draht aus Edelstahl oder Aluminium umflochten. Verstärkter Eyeliner, der höherem Druck standhält, hat ein Nylongeflecht.

ibuilder.decorexpro.com/de/ empfiehlt (dringend!): Verwenden Sie keine flexiblen, geflochtenen Rohre aus verzinktem Draht. Dies ist der unzuverlässigste Schlauch, der jederzeit platzen kann.

Das Produkt wird im Werk in Teile der erforderlichen Länge geschnitten. An den Enden werden Metallnippel mit Fittings oder Überwurfmuttern hineingesteckt. Dann wird das Geflecht mit dem Schlauch mit einer Stahlhülse um die Hülse gecrimpt. Der Anschluss an die Rohre erfolgt über Gummidichtungen.

Der flexible Wasserschlauch hat verschiedene Durchmesser: 1 und 1/2 Zoll, 3/4, 3/8.

Balg

Balgschläuche sind zuverlässiger und langlebiger. Sie werden in Form von abwechselnden Ringen mit unterschiedlichen Durchmessern aus Edelstahl hergestellt. Bei der Produktion wird das Werkstück punktuell gekräuselt und erhält anschließend eine Wellenform, die eine hohe Flexibilität bietet. Die Kosten für einen solchen Schlauch sind viel höher.

Der Eyeliner ist in zwei Ausführungen erhältlich:

• feste Länge;
• Falten.

Der erste dehnt sich nicht und hat eine bestimmte Größe: 20, 30, 40, 50, 60, 70 und 80 cm Für den zweiten wird der Bereich der Mindest- und Höchstwerte angegeben: 140–250, 200 –355 mm usw. Es wird nicht empfohlen, sich zum Dehnen hinreißen zu lassen, da dies die Lebensdauer des Produkts beeinträchtigt.

Der Nachteil des Faltenbalgschlauches ist die Geräuschentwicklung, die entsteht, wenn mehreren Verbrauchern gleichzeitig Wasser zugeführt wird, beispielsweise einem Wasserhahn, einer Toilettenschüssel und einer Waschmaschine. Um dies zu vermeiden, wird empfohlen, Schläuche mit Kunststoffbeschichtung zu kaufen.

Technische Indikatoren

Die Hauptparameter der Wasserversorgung sind Druck und Temperatur. Standarddruckwerte in verschiedenen Systemen unterscheiden sich:

1. Zentralisierte Wasserversorgung - 4 atm.
2. Autonome Heizung eines Privathauses - 1,5–3 atm.
3. Zentralheizung - 2-4 atm.

In zentralen Wasserleitungen, Druckschwankungen, daher wird empfohlen, die Schlauchstärke mit einem Spielraum von 20-25 % zu wählen. Die Tabelle zeigt die technischen Eigenschaften von flexiblen Schläuchen mit unterschiedlichen Umflechtungen.

Flechten	max. Druck, atm	max. Temperatur, °C	Haltbarkeit, Jahre
Aluminium	5	80	3
rostfreier Stahl Stahl	10	95	10
Nylon	20	110	15

Balg-Eyeliner hat höhere Preise, aber hier ist es wichtig, wer der Hersteller ist. AQUAPROF-Schläuche sind für Betriebsdrücke bis 16 atm und Temperaturen bis 150 °C ausgelegt, während die GIANT-Variante des gleichen Typs eine erhöhte Kapazität hat und Temperaturen bis 250 °C standhält.

Wie wähle ich einen flexiblen Eyeliner?

Berücksichtigen Sie bei der Auswahl des richtigen Schlauchs die folgenden Parameter.

• Die Manschette muss für Temperatur und Druck geeignet sein. So kann beispielsweise ein flexibler Anschluss zur Toilette beliebig sein, für einen Boiler eignet sich aber nur ein Schlauch für Warmwasser.
• Das Geflechtmaterial wird basierend auf den Betriebsbedingungen ausgewählt. In einem schlecht belüfteten Raum, in dem es zu Kondensation kommen kann, ist es besser, kein Produkt mit Metallgeflecht zu verwenden.

Die Zuverlässigkeit des Eyeliner hängt von seiner Flexibilität ab. Sie können dies überprüfen, indem Sie ein Ende nehmen und den Schlauch horizontal platzieren. Wenn es sich leicht biegt, ist die Elastizität (und dementsprechend die Zuverlässigkeit) gering.

• Die Beschläge sind fehlerfrei ausgewählt, die Hülsen müssen um den gesamten Umfang gepresst werden. Das Material für die Herstellung von Beschlägen ist vernickeltes Messing oder Edelstahl. Für Gas wird Aluminium verwendet, das für die Wasserversorgung völlig ungeeignet ist, da es sich in einer feuchten Umgebung schnell verschlechtert.
• Schläuche für Hauswasserleitungen sollten aus hochwertigem Gummi ohne charakteristischen chemischen Geruch bestehen.

Der Schlauch für kaltes Wasser ist mit einem blauen Flechtband gekennzeichnet, für heißes - rot. Wenn die Einsätze beide Farben haben, ist das Produkt universell. Billigprodukte haben solche Markierungen nicht.

• Die Hülse ist mit Überwurfmuttern oder Anschlussstücken von ausreichender Dicke und Festigkeit ausgestattet, damit sie beim Anziehen nicht reißen. Wenn der Eyeliner zu leicht ist, bestehen die Beschläge aus Silumin oder Kunststoff und das Geflecht aus Aluminium.

Zuverlässige Produkte werden in Fachgeschäften in hochwertigen Verpackungen und mit Markierungen und einem Zertifikat (GOST 6286-73) gekauft. Im beigefügten Reisepass müssen Sie das Ablaufdatum finden. Wenn er jünger als 5 Jahre ist, raten wir davon ab, einen solchen Schlauch zu nehmen.

• Die Spitzen müssen zu den Rohren passen, an denen der flexible Schlauch angeschlossen ist. Folgende Kombinationen sind möglich: Mutter-Mutter (weiblich-männlich), Mutter-Mutter (weiblich-weiblich, wie auf dem Foto unten), Fitting-fitting (männlich-männlich).

Nach Ablauf der vom Hersteller angegebenen Lebensdauer muss der flexible Schlauch ausgetauscht werden.

Wir setzen auf Qualität

Um langlebige Produkte herzustellen, sind komplexe Technologien und hochwertige Materialien erforderlich. Die handwerkliche Produktion, die in der Folge zu Unfällen führt, zeichnet sich durch folgende Merkmale aus:

1. Schwache Kompression des Geflechts aufgrund fehlender Spezialausrüstung und der Verwendung von Hülsen aus minderwertigen Materialien.
2. Geringe Festigkeit und Korrosion der Verbindungselemente.
3. Schnelle Alterung von technischem Gummi, aus dem Schläuche und Dichtungen hergestellt werden.
4. Die Verwendung von gewöhnlichem verzinktem Draht zum Flechten, dessen Lebensdauer 1 Jahr nicht überschreitet.

Zuverlässige Produkte haben einen begleitenden Pass. Hochwertige Produkte halten 10 Jahre. Bei Verwendung eines Aluminiumgeflechts reduziert sich dieser Wert um den Faktor 2. Der angegebene Zeitraum wird oft überschritten, daher ist es wichtig, einen zuverlässigen Hersteller zu finden.

Italienische und spanische Firmen haben sich bewährt. Es lohnt sich, auf Antivibrationsmodelle zu achten, die sich durch einen großen Außendurchmesser auszeichnen. Das Gerät beseitigt das Brummen in den Rohren beim Einsatz von Pumpen. Die Kosten für einen solchen Eyeliner sind um ein Vielfaches höher als die des Haushalts.

Hochwertige Produkte mit vielen positiven Bewertungen werden von den russischen Unternehmen Aquatechnika, Monolith und Flexiline hergestellt. Edelstahlbälge werden unter der deutschen Marke WITZENMANN und der italienischen Marke PARIGI hergestellt. Einige Modelle sind sogar für Heizungsanlagen geeignet. Hochwertige Balgmanschetten mit Kunststoffisolierung.

Verbindungsregeln

Der Eyeliner in verschiedenen Systemen wird durch Befestigungselemente an den Enden des Produkts verbunden - Überwurfmuttern und Fittings. Das Schlauchmodell wird nach Länge, Anschlussart und Größe der Montagebaugruppe ausgewählt. Fittings sind mit einem Querschnitt von 0,5″ bis 1,5″ erhältlich. Der Schlauch wird frei und ohne Spannung befestigt. Andernfalls kommt es zu Verformungen der eingepressten Anschlussarmaturen.

Bei unterschiedlichen Durchmessern des Mischers und der Rohrleitung wird der Zulauf an einem Ende durch einen Adapter fixiert.

Bei der Installation müssen Sie die Verbindungsregeln (SNiP 2.04.01-85) befolgen.

• Vor dem Einbau in den Eyeliner wird die Befestigung der Verstärkung an den Enden überprüft, das Vorhandensein von Dichtungen, die Qualität des Fadens und des Geflechts überprüft.
• Nach der Installation müssen Sie innerhalb einer halben Stunde die Verbindungen überprüfen: ob Undichtigkeiten vorhanden sind. Wenn Tropfen an den Gelenken erscheinen, werden die Muttern angezogen.
• Der Biegeradius sollte den Außendurchmesser um mehr als das 5-6-fache überschreiten.
• Der Schlauch wird während der Installation nicht gedehnt oder verdreht.
• Wenden Sie beim Anziehen keine übermäßige Kraft an: Die Dichtung kann beschädigt werden. Wenn keine Erfahrung vorhanden ist, erfolgt das Anziehen von Hand, gefolgt von einem leichten Anziehen mit einem Schlüssel.
• Der Schlauch hält offenem Feuer oder hohen Temperaturen nicht stand.
• Einmal alle sechs Monate wird die Dichtheit der Befestigung überprüft und eine äußere Inspektion des Eyeliners durchgeführt.
• Um elektrochemische Korrosion zu vermeiden, werden Paare des gleichen Metalls verbunden.
• Es wird empfohlen, den Eyeliner mindestens alle 3-5 Jahre auszutauschen.

Bei der Installation eines flexiblen Schlauchs ist Folgendes verboten:

1. Verwenden Sie es im kontinuierlichen Flussmodus.
2. Ohne Dichtungen oder mit mechanischer Beschädigung einbauen.
3. Betreiben Sie das Produkt bei negativen Temperaturen.

Wichtige Schlussfolgerung + Video

Zum Anschließen von Rohrleitungen werden immer weniger Metallrohre verwendet. Sie können Wasser mit Hilfe von praktischen flexiblen Geräten bringen, die Sie einfach mit Ihren eigenen Händen befestigen können. Aber man muss es mit Bedacht tun.

ibuilder.decorexpro.com/de/ empfiehlt: Übernehmen Sie die Verantwortung für die Auswahl und Installation eines flexiblen Eyelinertyps, wechseln Sie die Hülle regelmäßig. Überwachen Sie sorgfältig den Zustand des Schlauchs und die Unversehrtheit des Geflechts. Ein platzender Eyeliner ist die häufigste Unfallursache mit Überflutung der Nachbarn von unten.

Sehen Sie sich vor dem Kauf und der Installation unbedingt die folgenden Videos an. Von ihnen lernen Sie:

• wie man das richtige Produkt auswählt, worauf man achten sollte;
• Was sind die Schwachstellen des elastischen Eyeliners?
• wo und wie es unmöglich ist, es zu montieren;
• wie man einen flexiblen Schlauch nach allen Regeln installiert;
• Woher wissen Sie, wann es Zeit ist, Ihren Eyeliner zu wechseln?
