Η έννοια της αντήχησης. Τυπικός και βέλτιστος χρόνος αντήχησης. Η επίδραση του χρόνου αντήχησης στις ακουστικές ιδιότητες της αίθουσας.
Αντήχηση-
σταδιακή εξασθένηση του ήχου μετά
απενεργοποιήστε την πηγή ήχου.
Πρότυπο
και βέλτιστο χρόνο αντήχησης.
Πρότυπο
χρόνος αντήχησης -
χρόνος αντήχησης κατά τον οποίο
πρότυπο στάθμης ηχητικής πίεσης
Ο τόνος των 500 Hz μειώνεται κατά 60 dB
μετά την απενεργοποίηση της πηγής ήχου. χρόνος
αντήχηση -Τ.
Εξαρτάται
από: τον όγκο του δωματίου, FTE. Υπολογίστηκε
σε συχνότητες 125, 250, 500, 1000, 2000, 4000 Hz.
Τύπος
Σαμπίνα.
Τ=
(γ) ν-όγκος
Α=
FTE. (πρέπει να σχετίζεται με
υλικά
διακόσμηση αίθουσας)
α-
μέσος συντελεστής ηχοαπορρόφησης
(αν
α
Τύπος
Αερισμός:
Sgen-
περιοχή όλων των εσωτερικών
επιφάνειες.
φ(α)
= -ln
(l-α)
είναι η μέση συνάρτηση
συντελεστής
ηχοαπορρόφηση.
(από
πίνακες).
Αριστος
χρόνος αντήχησης -
η ώρα κατά την οποία στο δωμάτιο αυτού
προορισμού δημιουργούνται οι καλύτερες συνθήκες
ακουστικότητα.
Επιτρεπτός
ασυμφωνία μεταξύ του υπολογισμένου και του βέλτιστου
χρόνος αντήχησης
10%.
Επιρροή
χρόνος αντήχησης ενεργοποιημένος
ακουστικές ιδιότητες της αίθουσας.
χαρακτηρίζει
η γενική ένταση του δωματίου. Κρίμα,
όταν αντήχηση μακρά ή σύντομη.
Μικρή αντήχηση - ο ήχος δεν πηγαίνει στην αίθουσα.
(Μικρό
αντήχηση - αίθουσα "Στεγνή"). μακρύς
χρόνος αντήχησης - έκρηξη.
3.
Δομή των πρώιμων στοχασμών και η επιρροή της
για την ακουστική της αίθουσας (κατανομή βαθμών,
υπολογισμός καθυστέρησης σειράς
αντανακλάσεις, απαιτήσεις ακουστικής για
κατεύθυνση άφιξης και χρόνος καθυστέρησης
αντανακλάσεις).
Νωρίς
αντανακλάσεις-
αντανακλάσεις που φτάνουν στον ακροατή από
χρόνος καθυστέρησης σε σύγκριση με
άμεσος ήχος όχι περισσότερο από 50ms για ομιλία και
80 ms
Για
ΜΟΥΣΙΚΗ. Δομή των πρώιμων αντανακλάσεων
ελέγχεται σε τρία σημεία που βρίσκονται
κατά μήκος του άξονα της αίθουσας και της αντίστοιχης πρόσοψης,
μεσαίο και πίσω καθιστικό
Δομή
πρώιμους προβληματισμούς.
Σκοπός
σημεία.
S-πηγή
ήχος
1
(2,3) - η μέση κάθε ζώνης

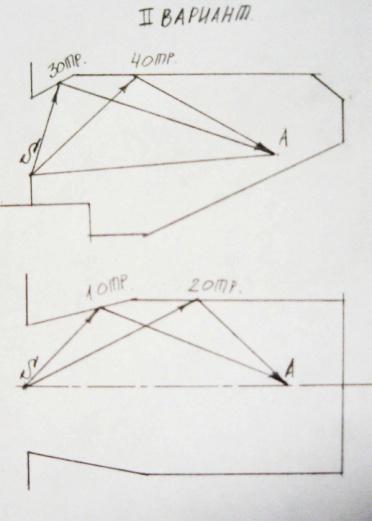

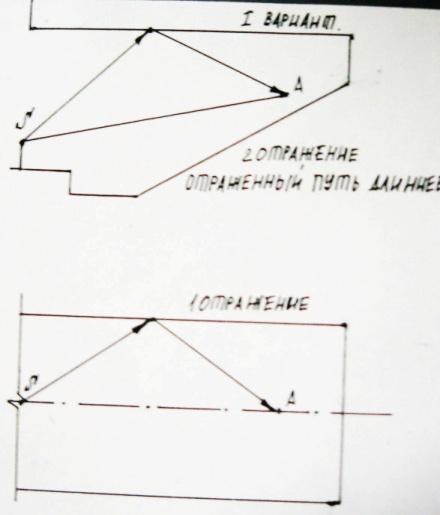

Πληρωμή
καθυστερήσεις διαδοχικών αναστοχασμών.
Παράγεται
χρησιμοποιώντας γεωμετρικά (ακτίνες)
κατασκευές σε 3 σημεία που βρίσκονται
κατά μήκος του άξονα της αίθουσας και της αντίστοιχης πρόσοψης,
μεσαία και πίσω καθίσματα.
(SB+B1)-
S1
S1-ευθεία
ακτίνα
Β1-αντανακλάται
μονοπάτι
Απαιτήσεις
ακουστική προς κατεύθυνση άφιξης και ώρα
καθυστερήσεις αντανάκλασης.
Κατεύθυνση
η άφιξη των αντανακλάσεων εξαρτάται από τα σχήματα και
μεγέθη αιθουσών.
Επιτρεπτός
λαμβάνονται χρήσιμες σκέψεις
στον ακροατή με καθυστέρηση Τ, σε σύγκριση
με άμεσο ήχο όχι περισσότερο από 50ms. Αυτοί οι προβληματισμοί
συμπληρώνουν τον άμεσο ήχο της πηγής, βελτιώνοντας
ακουστότητα και ευκρίνεια ομιλίας
καθαρότητα και διαφάνεια του ήχου της μουσικής.
1.
V
αίθουσες ομιλίας για
καλή καταληπτότητα ομιλίας: καθυστέρηση
πρώτος προβληματισμός έναντι άμεσης
ο ήχος δεν ξεπερνούσε τα 20 ms. Με το ίδιο
όλοι πρέπει να έρθουν αργά
επόμενες δοκοί.
2.
Βέλτιστος ήχος για μουσική και
μέγιστο χωρικό αποτέλεσμα
τις αντιλήψεις της: ακολουθώντας τον άμεσο ήχο
η πρώτη αντανάκλαση έρχεται (από το πλάι
τοίχους) μετά από 25-35ms, το επόμενο
15-20ms, μετά την οποία η χρονική δομή
αρχίζει να πήζει.
3.
Αίθουσες
πολλαπλών χρήσεων:
καθυστέρηση του πρώτου προβληματισμού, σύμφωνα με
σε σύγκριση με τον άμεσο ήχο (καθώς και
διαστήματα μεταξύ των επισκέψεων
που ακολουθούν) δεν πρέπει να υπερβαίνει
20-30 ms.
Υπολογισμός χρόνου αντήχησης
Ο τύπος για το θεατρικό θέατρο χρησιμοποιείται για τον υπολογισμό του χρόνου αντήχησης.
ΤΧΟΝΔΡΙΚΟ ΕΜΠΟΡΙΟ = 0,36 logVSt - 0,1= 0,36 lg 1053,70 - 0,1 = 0,99 s
Το σχήμα 4.3.1 δείχνει τον προκύπτοντα χρόνο αντήχησης σε μια άδεια αίθουσα μετά από επικάλυψη επιφανειών.
Εικ.4.3.1.
Το γράφημα δείχνει τον προτεινόμενο χρόνο αντήχησης 1 s (κόκκινη ευθεία στο κέντρο). Οι μαύρες καμπύλες γραμμές είναι τα όρια εντός των οποίων πρέπει να είναι ο χρόνος αντήχησης.Η μπλε γραμμή είναι ο χρόνος αντήχησης που προκύπτει μετά την εφαρμογή των υλικών. Στα 500 Hz υπάρχει άνοδος, από τα 500 Hz υπάρχει απότομη πτώση, άρα ο χρόνος αντήχησης είναι εκτός εύρους.
2. Υπολογισμός του μέσου συντελεστή ηχοαπορρόφησης
Τα ηχητικά κύματα μεταφέρουν μηχανικά
ενέργεια που λαμβάνεται ή από μια πηγή
ήχος (ηχητική ενέργεια). Πέφτοντας επάνω
οποιαδήποτε επιφάνεια, ηχητικά κύματα
αντανακλάται από αυτό, χάνοντας μέρος τους
ενέργεια. Αυτή η διαδικασία ονομάζεται
ηχοαπορρόφηση και η αναλογία των απορροφούμενων
σε αυτή την περίπτωση, η ενέργεια στο συμβάν - από τον συντελεστή
ηχοαπορρόφηση α, η οποία είναι αδιάστατη
Μέγεθος. Με πλήρη απορρόφηση του περιστατικού
ενέργεια α= 1, και με την ολική της ανάκλαση
α = 0. Συντελεστής ηχοαπορρόφησης
κάποια επιφάνεια εξαρτάται από αυτήν
υλικό και βρίσκεται πίσω από αυτό
σχέδια, σε συχνότητα και γωνία ήχου
πέφτουν ηχητικά κύματα. Με ακουστική
Συνήθως χρησιμοποιούνται υπολογισμοί δωματίου
κατά μέσο όρο για διαφορετικές γωνίες πρόσπτωσης
συντελεστές ηχοαπορρόφησης επιφάνειας,
που αντιστοιχεί σε διάχυτο ήχο
πεδίο.
Για τον υπολογισμό του χρόνου αντήχησης της αίθουσας
πρέπει να υπολογιστεί εκ των προτέρων
όγκος αέρα V, m3, συνολική επιφάνεια
εσωτερικές επιφάνειες Σκοινός,
m2κοινός, m2. και συνολικό ΙΠΑ
(ισοδύναμη περιοχή απορρόφησης ήχου)
ΕΝΑ
Αν κάποια επιφάνεια έχει
περιοχή S και συντελεστής ηχοαπορρόφησης
α , τότε καλείται η ποσότητα A = α×S
ισοδύναμη περιοχή απορρόφησης ήχου
(EPS) αυτής της επιφάνειας.
Από τον ορισμό της ηχοαπορρόφησης προκύπτει:
ότι το FTE είναι η περιοχή της πλήρους απορρόφησης
τον ήχο της επιφάνειας που απορροφά
την ίδια ποσότητα ηχητικής ενέργειας
καθώς και τη δεδομένη επιφάνεια S. Αν Σ
μετρημένο σε τετραγωνικά μέτρα,
Το Α έχει την ίδια διάσταση.
Σε ορισμένα αντικείμενα πολύπλοκου σχήματος και
σχετικά μικρό μέγεθος
(π.χ. πολυθρόνες και ακροατής) έννοια
δύσκολος συντελεστής ηχοαπορρόφησης
εφαρμόσιμες και ηχοαπορροφητικές ιδιότητες
ένα τέτοιο αντικείμενο χαρακτηρίζεται
την ισοδύναμη περιοχή απορρόφησης του ήχου.
Το συνολικό ΙΠΑ στη συχνότητα για την οποία το
ο υπολογισμός βρίσκεται από τον τύπο
(9)
που
—
το άθροισμα του γινομένου των εμβαδών του ατόμου
επιφάνειες S, m2, στον συντελεστή τους
ηχοαπορρόφηση α για δεδομένη συχνότητα,
προσδιορίζεται από τον τύπο (8).
—
άθροισμα ΙΠΑ, ακροατές και θέσεις, m2.
αDOB- συντελεστής
πρόσθετη ηχοαπορρόφηση, λαμβάνοντας υπόψη
πρόσθετη ηχοαπορρόφηση που προκαλείται από
διείσδυση ηχητικών κυμάτων σε διάφορα
ρωγμές και τρύπες, διακυμάνσεις διαφόρων
εύκαμπτα στοιχεία κ.λπ., καθώς και απορρόφηση
ηχοφωτιστικά και άλλα
εξοπλισμός αίθουσας.
Συντελεστές ηχοαπορρόφησης διαφορετικών
υλικά και κατασκευές, καθώς και FTE
οι ακροατές και οι καρέκλες δίνονται στην εφαρμογή. II (πίνακας.
ένας). Τιμές που δίνονται στον πίνακα
που προκύπτει με τη μέτρηση της αντήχησης
μέθοδος που δίνει τον συντελεστή ηχοαπορρόφησης,
κατά μέσο όρο για διάφορες κατευθύνσεις
πέφτουν ηχητικά κύματα. Αυτές οι αξίες
λαμβάνονται κατά μέσο όρο σύμφωνα με διαφορετικά δεδομένα με
στρογγύλεμα.
Πρόσθετος συντελεστής ηχοαπορρόφησης
αεσωτγια αίθουσες πολλαπλών χρήσεων
την υπό εξέταση κατηγορία κατά μέσο όρο
μπορεί να ληφθεί ίσο με 0,09 σε συχνότητα
125 Hz και 0,05 στα 500 ¸ 2000 Hz. Για
αίθουσες στις οποίες εκφράζονται έντονα οι συνθήκες,
προκαλώντας πρόσθετη ηχοαπορρόφηση
(πολλές υποδοχές και τρύπες επάνω
εσωτερικές επιφάνειες της αίθουσας,
πολυάριθμα εύκαμπτα στοιχεία - ευέλικτα
αμπαζούρ και πάνελ λαμπτήρων, κ.λπ.),
αυτές οι τιμές θα πρέπει να αυξηθούν κατά περίπου.
κατά 30%, και στις αίθουσες όπου αυτές οι συνθήκες
ασθενώς εκφρασμένη, περίπου 30% μείωση.
Μετά την εύρεση του ΑOVRμέτρητοςα- μέσος συντελεστής ηχοαπορρόφησης
την εσωτερική επιφάνεια της αίθουσας σε αυτό
συχνότητα:
(10)
Υπολογισμός ενεργειακής πυκνότητας
Το μοντέλο του ηχητικού πεδίου στη στατική λειτουργία από την άποψη της γεωμετρικής θεωρίας θα ληφθεί με τη μορφή:
που μι είναι η συνολική πυκνότητα ηχητικής ενέργειας. μιρε είναι η άμεση πυκνότητα ηχητικής ενέργειας:
μιΝ είναι η ενεργειακή πυκνότητα των πρώτων ηχητικών ανακλάσεων:
μιR είναι η πυκνότητα διάχυτης ηχητικής ενέργειας:
RΕΝΑ = 0,63 W είναι η ισχύς της πηγής ήχου.
Με = 1,22 kg/m3 είναι η πυκνότητα του αέρα.
Με = 340 m/s είναι η ταχύτητα του ήχου.
? = 4,8 είναι ο συντελεστής αξονικής συγκέντρωσης.
είναι το μέσο τετράγωνο της ηχητικής πίεσης.
Αντικατάσταση των λαμβανόμενων τιμών πρε, εR δηλΝ στον τύπο (3.7) βρίσκουμε την αριθμητική τιμή της συνολικής πυκνότητας της ηχητικής ενέργειας, η οποία ισούται με:
Γνωρίζοντας την τιμή της πυκνότητας της ηχητικής ενέργειας μι βρείτε την ένταση Εγώ και επίπεδο έντασης LΕγώ.
όπου I = 10-12 αντιστοιχεί σε μηδενικό επίπεδο έντασης.
Σύμφωνα με το γράφημα των καμπυλών ίσης έντασης (Εικ. 2.8), φαίνεται ότι το επίπεδο έντασης LΕγώ ίσο με 105 dB αντιστοιχεί σε επίπεδο έντασης 100 phon, το οποίο βρίσκεται στο πεδίο της ακουστικής αντίληψης του ανθρώπινου αυτιού. Όχι πάνω από το όριο της αφής και όχι κάτω από το κατώφλι της ακοής. Για καλή αντίληψη, το απαιτούμενο επίπεδο ήχου είναι τουλάχιστον 85 phon.
