Mi az a fűtési elosztó, diagram és barkácsgyártás

Előkészítő munka

Mielőtt saját kezűleg készítene egy elosztó fűtőelosztót, fel kell gyűjtenie a szerszámokat, és számításokat kell végeznie - meg kell határoznia a fésű hosszát, a hőellátó áramkörök számát és a csatlakoztatott csövek belső szakaszát.

Fontos, hogy a tervezés során betartsák a hidraulikus egyensúlyt.
Ehhez meg kell győződnie arról, hogy a kollektorfúvókák áteresztőképessége megfelel a csatlakoztatott áramkörök azonos jellemzőinek összegének. Ez a kulcsa a kollektor megbízhatóságának és tartósságának.

A fűtési kollektor helyes kiszámítása önállóan elvégezhető speciális programok segítségével vagy hőmérnökök szolgáltatásaival. Érdemes körültekintően elvégezni a számításokat, mivel ezek helyessége határozza meg a kollektor helyes összeszerelését.

A számítások elvégzése után a ház tulajdonosának elő kell készítenie a következő összetevőket:

Ezenkívül a kollektor öngyártásának folyamata biztosítja egy bizonyos munkaeszköz jelenlétét:

Csővezetéki lehetőségek

A beépítés során a fő csőfektetési minták cikcakkos és spirális tekercsek, ez utóbbi egyenletesebb fűtést biztosít, és a legjobb hatásfoknak számít. A csövek fektetésekor bizonyos távolságot be kell tartani a szakaszok között, ez az elrendezési sémától és az esztrich vastagságától függ, jellemző értéke a cement-homok réteg szokásos vastagságára 150-200 mm.

Az elosztó-elosztó a két vagy több padlófűtési kört tartalmazó egyedi fűtési rendszer fő egysége, ellátja a hűtőfolyadék elosztását és keverését a hőmérséklet csökkentésére. A beépítés során egy térhálós vagy hőálló polietilénből készült csővezetéket helyeznek el az esztrich alá cikkcakk vagy tekercs formájában, és csatlakoznak a fésűekhez Eurocones segítségével, amelyek gyors és szoros csatlakozást biztosítanak.

Vízpisztoly és napkollektor

A hidraulikus nyíl és a napkollektor olyan eszközök, amelyek a vízfésűkhöz hasonló funkciókat látnak el - több forrásból gyűjtik össze a médiát egy házban, és különféle célokra osztják el az áramkörök mentén.

A hidraulikus elosztót olyan esetekben szerelik fel, amikor jelentős mennyiségű hűtőfolyadékot használnak fel fűtésre, amely számos áramkörhöz és fűtött helyiségekhez kapcsolódik. Az álló hidraulikus nyílhoz egy kazán, egy hidraulikus akkumulátor, a fűtőradiátorok és a padlófűtés kollektorai, egy kazán, a szivattyúberendezések keringető szivattyúval vannak összekötve minden egyes kollektorkapcsolathoz.

A készülék célja a nyomás stabilizálása és a hőmérséklet kiegyenlítése a csatlakoztatott áramkörökben, és biztosítja az elosztó egységek csatlakoztatásának kényelmét. A hidraulikus nyíl egy függőlegesen (néha vízszintes beépítéssel) elhelyezett tartály (nagy átmérőjű cső) kerek vagy téglalap keresztmetszetű, hegesztett oldali idomokkal, melynek felső részében légtelenítő szelep található, és egy alább van felszerelve a hűtőfolyadék leeresztő szelepe.

Rizs. 12 Lapos napkollektor

A napelemeket olyan területeken használják, ahol évente sok a napsütéses nap, és az energiatakarékosság érdekében napkollektorokat használnak a fűtésre és egyéb háztartási célokra használt hűtőfolyadék további melegítésére.

Ha a napelemek az ultraibolya sugárzást elektromos energiává alakítják, akkor a napkollektorok a hűtőfolyadék felmelegítésére szolgálnak, amely levegő vagy folyadék.

A mindennapi életben a legegyszerűbb és legnépszerűbb gyűjtőeszköz az alábbiak szerint készült és működik. A védőüveg alá fémtokba hővevő kerül - fekete lemez, préselt tekercs rézből vagy alumíniumból, fekete abszorbens bevonattal, a napsugárzás vevő a szigetelőrétegen található. A lehűtött hűtőfolyadék a fűtési rendszer keringető szivattyúja segítségével a hőcserélőn mozog, és a napsugárzás általi felmelegedés után a kazánba kerül.

A leírt rendszer nagy hőveszteséggel rendelkezik, ezért a drágább rendszerekben abszorbens réteggel borított csővezetéket használnak, amelyet vákuumban helyeznek el. Külsőleg a készülék üvegpalackok sorozatára hasonlít, amelyekben elszívott levegő van, amelyek belsejében fűtött rézcsövek vannak hűtőközeggel, mindegyik cső elosztó napkollektorhoz csatlakozik. Az ilyen rendszerekben egy speciális, alacsony forráspontú hűtőközeget használnak hűtőközegként, amely melegítéskor gőzzé alakul, és energiáját a hőcserélő csővezetékben áramló hordozónak adja át.

13. ábra Vákuumos napkollektor - működési elv

Napkollektoros megtakarítási lehetőség

A fűtőkörhöz több hőhordozós fűtési forrás is csatlakoztatható. A szilárd tüzelésű kazánok gyakran párhuzamosan működnek az elektromos kazánokkal. ez lehetővé teszi, hogy a fűtési rendszer működési módját éjszaka vagy a tulajdonosok távollétében több napig fenntartsa.

De ez a mód nem nevezhető gazdaságosnak - a villamos energia az egyik legdrágább erőforrás. A modern fejlesztések lehetővé teszik a napenergia felhasználását a hűtőfolyadék melegítésére napkollektor beépítésével.

A napkollektor egy egész évben használható berendezés, még felhős hőmérsékleten is. Napsütéses napokon a leghatékonyabb, és felmelegszik a kazán tápkörének hőmérsékletére - akár 70-90 fokra.

Házi készítésű napkollektor

A napkollektor meglehetősen egyszerű eszköz, nem nehéz saját kezűleg elkészíteni. Hatékonyság szempontjából a házi készítésű napkollektoros vízmelegítő alacsonyabb lehet az ipari modelleknél, de áruk miatt - 10 és 150 ezer rubel között - a "csináld magad" napkollektor nagyon gyorsan igazolja magát.

Gyártásához szüksége van:

• fémcsőből, általában rézből készült tekercs, megfelelőt vehet egy régi hűtőszekrényből;
• rézcső kivágásai 16 mm-es menettel az egyik oldalon;
• dugók és szelepek;
• csövek a kollektor csomóponthoz való csatlakozáshoz;
• 50-80 literes tárolótartály;
• fa deszkák a keret gyártásához;
• expandált polisztirol lemez 30-40 mm vastag;
• üveg, vehetsz ablaküveget;
• vastag alumínium fólia.

A tekercset folyó vízsugárral történő mosással szabadítják meg a freonmaradványoktól. Fa lécből vagy rúdból egy keret készül, amelynek mérete valamivel nagyobb, mint a tekercs. A keret alsó részében lyukak vannak fúrva a tekercscsövek kimenetéhez.

A hátoldalon egy expandált polisztirol lapot ragasztóval vagy önmetsző csavarokkal rögzítenek - ez lesz a kollektor alja. Ez az anyag kiváló hőszigetelő tulajdonságokkal rendelkezik, ami segít csökkenteni a hőveszteséget.

Belülről a fóliát úgy helyezik el, hogy teljesen lefedje a keret alját és falait. A fóliát tűzőgéppel rögzítjük a tartókhoz. A keretbe egy tekercset helyeznek, a végeit a lyukba csavarják.

A napkollektor tetejét üveg borítja, üveggyöngyre vagy sínekre rögzítve. Csövek vannak rögzítve a tekercs végeihez a fűtési elosztó egységhez való csatlakoztatáshoz. Ezt adapterekkel vagy rugalmas csövekkel lehet megtenni.

A kollektor a tető déli lejtőjén van elhelyezve. A csövek egy légszeleppel ellátott tárolótartályba vezetnek, onnan pedig a fűtéselosztó csővezetékbe.

Videó: hogyan készítsünk saját magunk napkollektort

A kollektoros fűtési rendszer a leghatékonyabb módja a különféle fűtőtestek egy vagy több fűtési forráshoz való csatlakoztatásának. Ezzel stabil hőmérsékletet és komfortot biztosíthat a házban, valamint a rendszer összes elemének zavartalan és összehangolt működését.

Mik azok az elosztó fésűk

A gyártók számos kollektor modellt kínálnak. Közöttük a maximális elemkészlettel rendelkező készülékek találhatók. Az ellátó rész áramlásmérőkkel van felszerelve, amelyek minden körben szabályozzák a hűtőfolyadék áramlását az egyenletesebb elosztás érdekében. A visszatérő vezetékre hőérzékelők vannak felszerelve, amelyek az egyes fűtőtestek hőmérsékletét szabályozzák. A rendszer lehetővé teszi az egyes radiátorok fűtésének automatikus szabályozását. Az ilyen fűtési elosztó fésű költsége meglehetősen magas.

Gyűjtőblokk a funkcionális elemek maximális készletével. Az ellátó rész áramlásmérőkkel van felszerelve, amelyek szabályozzák a hűtőfolyadék betáplálását és nyomását. A hőérzékelők a visszatérő csővezetékre vannak felszerelve

Egyszerűbb lehetőségek közül választhat. Például egy sárgaréz elem hüvelykes átjáróval. A készüléken dugók találhatók a visszatérő csővezetéken, amely lehetővé teszi további eszközök felszerelését, ha szükséges. Vannak öntött alkatrészek, és a legegyszerűbbek is - fém-műanyag csövek befogóival. Ez a legolcsóbb és legproblémásabb lehetőség. A készülék gyakran „szenved” a hűtőfolyadék esetleges szivárgásától a szelep csatlakozási területén, ami a tömítés gyors kopásával jár, amelyet nem mindig lehet megváltoztatni.

A kézművesek gyakran önállóan készítenek elosztófésűt. Talán a legjobb megoldás a kívánt átmérőjű rozsdamentes acélcső, amelyhez a kimenetek hegesztve vannak. De minden egyszerűsége ellenére meglehetősen drága öröm. És nem csak a cső költsége miatt. Sokkal több további elemet kell telepítenie, hogy teljes értékű felszerelést kapjon. Ezért sokan a leginkább költségvetési lehetőséget használják - polipropilén pólóból összeállított fűtési elosztót, a kívánt méretű szelepeket stb.

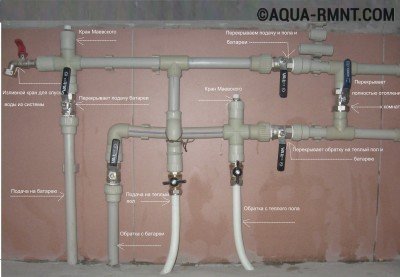

A leginkább elérhető és legolcsóbb gyűjtő. Önszerelt polipropilén pólóból, megfelelő méretű szelepekből, csövekből és egyéb szükséges alkatrészekből

Csináld magad elosztó elosztó

Ha van egy kis háza, akkor nagyon valószínű, hogy egy gyári elosztó megfelel Önnek. De legtöbbször ez nem történik meg, és sokan nem tudják, mit tegyenek ellene. Szenvedve és gyötrődve felvesznek egy vízvezeték-szerelőt, aki mindent közvetlenül a kazánból csinál. Aztán panaszkodnak, hogy nincs meleg.

A kollektor becslése után megvásároljuk az anyagot, elkészítjük a szerszámot és folytatjuk a kollektor gyártását.

Először megtisztítjuk a cső négyzetét vagy a kollektor csövét a rozsdától. A jelöléseket tolómérővel, vonalzóval és maggal készítjük.

Csövek és menetek és kötőelemek hegesztését vállaljuk.

Így nehéz vagy akár lehetetlen is lehet gyári elosztót választani az adott körülményekhez, hiszen az elosztócső méretét és az elosztó fúvókák méretét a modellválaszték korlátozza.

Fontolja meg a kollektoráramkör megrajzolását a legáltalánosabb kollektormodellre hat áramkörben. Először megrajzoljuk magát a bemeneti és visszatérő elosztót.

A koplanáris elosztó egy csapásra megoldotta a csatlakozó kazánok, fűtőkörök számának és méretének problémáját, megoldódott a csövek felhalmozódása és nagyon gyorsan és egyszerűen ellenőrizhető, karbantartható és javítható kazánberendezések lettek.

A koplanáris kollektor meglehetősen egyszerű eszközzel rendelkezik, így még azoknak a kezdőknek sem lesz nehéz elkészítenie, akik korábban nem vállalták az ilyen eszközök összeszerelését.

Tudjon meg többet az önmelegítő kábel vízvezetékekbe történő beszereléséről.

Az elosztó elosztó egy fémfésű, sok elágazó csővel, amelyeket arra terveztek, hogy a helyiségben lévő összes fűtőberendezést összekapcsolják a központi fűtés, a hőmérséklet beállításának lehetőségével, a hűtőfolyadék-ellátás mértékével és a nyomással.

Ha a háznak több emelete van, akkor emeletenként egy elosztócsonkot szerelnek be a kézművesek. Ezáltal minden emeleti helyiségben biztosított a jó minőségű fűtés, és ha javításra van szükség, akkor egy adott helyiséget vagy padlót le lehet kapcsolni, míg a többi helyiség vagy padló fűtése megmarad.

Most fontolja meg a cselekvés elvét több szakaszban:

Az interneten meglehetősen egyszerű diagramokat találni az elosztó-elosztók önszereléséhez, ugyanakkor nincs elegendő információ az eszköz összeszereléséhez szükséges konkrét lépésekről. Vegye figyelembe, hogy az olvasónak, aki úgy dönt, hogy önállóan összeszereli a vezetékeket, először vázlatot kell készítenie, amely szerint további munkát végeznek.

Egy analógiát levonva ez egy vezetékek és csatlakozók rendszere központi vezérléssel a fűtés szabályozására.

Javasoljuk, hogy ismerkedjen meg a videóval, amely bemutatja, hogyan készítsen vezetékeket a vízhez saját kezűleg:

A mai napig az egyik legjövedelmezőbb és legelfogadhatóbb lehetőség a fűtési rendszer legproduktívabb működéséhez egy elosztócső használata, amely lehetővé teszi a hordozó hőáramlásának egyenletes elosztását a teljes felületen. Tekintettel a gyűjtők jellemzőire, tulajdonságaikra és jellemzőire, ezt a cikket ezeknek az eszközöknek szenteljük.

Minden működő áramkör két eszközhöz lesz csatlakoztatva - táp és visszatérő; ez azt jelenti, hogy Önnek, mint mesterembernek, össze kell szerelnie egy egyszerű koplanáris kollektort, amelynek eszközét fentebb leírtuk. Amikor a vázlat készen áll, hátra van az elosztó összeszerelése.

A második vezeték a víznyomás és a fűtés intenzitásának beállításához szükséges - segítségével minden ágon beállíthatja a szükséges nyomásszintet.

Ellátó és visszatérő elosztó berendezés

A fésűk a kollektorkör egyik fő eleme, fő funkciójuk a hűtőfolyadék áramlásának elosztása a fűtési körök mentén. Az elem eltérő kialakítású a csatlakoztatott radiátorok és a padlófűtés vezetékei számára, az érintett áramkörök maximális száma kollektoronként nem haladja meg a 12-t.

A kimeneti szerelvények átmérőjét tekintve a fésű nagy keresztmetszettel rendelkezik (1,1 1/2 hüvelyk vs. 3/4), és a vezetékhez egy vízvezeték-szerelvényekkel ellátott végcsatlakozáson keresztül csatlakozik. Általában a csővezetéket kompressziós szerelvényekkel (Eurocones) kötik össze a kimeneti szerelvényekkel - ezzel a módszerrel a kollektoros fűtési rendszerekben leggyakrabban használt, térhálósított és hőálló polietilénből, fém-műanyagból készült csövek csatlakoztathatók. A fésűk rozsdamentes acélból, sárgarézből, műanyagból készülnek, egyes módosítások külön láncszemekből vannak összeállítva.

Anyagválasztás

Az első üres készítése előtt a ház tulajdonosának részletesen tanulmányoznia kell a kollektor gyártásának sémáját. Információkat tartalmaz a kollektor gyártásához használt anyagról és annak specifikációjáról. Ugyanakkor előnyben részesítik a tartós, megbízható és stabil anyagokat.

Anyagként strapabíró fémet választhat, mint például acél, sárgaréz, réz. Ezenkívül a tulajdonos polimereket választhat anyagként, és saját kezével készíthet polipropilén fűtőelosztót előre megvásárolt csövekből. Meg kell érteni, hogy a polimer kollektornak számos jellemzője van.

A fűtéshez polipropilénből készült barkács-elosztó a következő előnyökkel rendelkezik:

A fémgyűjtőknek is megvannak a sajátosságai. Erősebbek és megbízhatóbbak, hosszú élettartammal és univerzális hatókörrel rendelkeznek. Leggyakrabban saját gyártás során a kézművesek előnyben részesítik a négyzet alakú acélcsöveket. Ez az elosztó anyaga lehetővé teszi a csövek egyszerű csatlakoztatását, és minimalizálja a munkaintenzitást és a munka időtartamát.

Falusi ház kollektoros fűtése

Az ilyen elosztás előnyei
1. Radiátorok alsó csatlakozása, melynek köszönhetően minden cső a padló alatt halad át. 2. Minden radiátorhoz azonos hőmérsékletű hűtőfolyadék alkalmas, mert a mozgás egy kollektorból történik.
3. A hőfejek felszerelése lehetővé teszi, hogy minden helyiségben eltérő hőmérsékletet tartson fenn a beállításokkal ellátott panelnek köszönhetően. 4. Csövek lefektetése az első emelettől a másodikig lehetséges.5. A kollektor legfeljebb 12 kimenettel és bemenettel rendelkezhet.

Figyelemre méltó, hogy a padló (amely alá a csövek vannak elhelyezve) betonnal vagy parkettával is kitölthető. A csöveket kaotikusan lehet elhelyezni, a lényeg az, hogy ne felejtsük el, hol vannak (hogy a padló felszerelése során ne szúrja át őket önmetsző csavarokkal).

Hogyan készíts magadnak gyűjtőt

A kényelmes hőmérséklet megteremtéséhez a házban ki kell számítani a teljes fűtési rendszert. Ehhez vegye figyelembe az alábbi pontokat:

1. A fűtőkazán műszaki jellemzői (teljesítmény, vízmelegítési hőmérséklet. Hatékonyság stb.).
2. A kontúrok száma. A kényelem érdekében részletes vázlatot kell készítenie a fűtési rendszer vázlatáról.
3. Kiegészítő felszerelések (szivattyú, nyomásmérő, tárolótartály stb.) elérhetősége.

A rendszerben lévő összes komponens figyelembevételével kiszámítják a fűtési kollektort. Azokban az esetekben, amikor nem lehet megtalálni a megfelelő berendezést az elosztó hálózatban, önállóan készül. Ha tudja, hogyan kell kezelni a hegesztőgépet, és rendelkezik lakatos készségekkel, akkor nem lesz nehéz megépíteni egy ilyen eszközt.

Ahhoz, hogy saját kezűleg készítsen fűtési elosztócsonkot, miközben biztosítja a fűtés megfelelő működését, minden apró dolgot át kell gondolnia és ki kell számítania.

Munka előtt egy papírlapra rajzolják a kollektor bemeneti és visszatérési szakaszát. Ezután jelölje meg az alkatrészek csatlakozási pontjait (kazán, csövek az összes körből, kiegészítő berendezések). Ezenkívül lehetőséget biztosítanak új elemek csatlakoztatására a kollektorhoz a jövőben. A kényelem kedvéért az ábrán a menetes csatlakozások minden mérete meg van jelölve, amelyek segítségével a rendszer elemei összekapcsolódnak. Ahhoz, hogy saját kezűleg készítsen gyűjtőt, szüksége lesz:

1. Készítse elő a kívánt hosszúságú és átmérőjű csöveket. A gyártás megkönnyítése érdekében a kollektor azon része, amelybe a kimeneti csövek vágódnak, téglalap alakú csőből készül.
2. Vágja ki a csőből, vagy vegye fel a kész csöveket.
3. Jelölje meg és vágja ki a szükséges számú lyukat. Megjegyzendő, hogy a szilárd tüzelésű kazánok és a közvetett fűtésű kazánok csatlakoztatásához a cső a betáplálási szakasz végétől levágódik. Az elektromos vagy gáz fali kazánok felülről kerülnek a kapcsolóberendezésre. A padlókazán gázkollektora szintén a végéről van bekötve.
4. Tisztítson meg minden munkadarabot a rozsdától.
5. Készítsen jelölést és vágjon lyukakat a csövek számára.
6. Rögzítse a kollektor összes elemének hegesztésével, majd óvatosan forrázzon le minden csatlakozást.
7. Hegesztéssel a készülék elemeihez a falra rögzítéshez.
8. Távolítsa el a lerakódást az összes hegesztési varrat megtisztításával.

Egy ilyen eszköz elősegíti a hő egyenletes elosztását a fűtési rendszerben.

Festés előtt a kazán vezetékeinek kollektorának működőképességét ellenőrizni kell. Ehhez vízzel töltik fel, megpróbálva a lehető legnagyobb nyomást létrehozni a berendezésben. A készüléket teljesen le kell zárni.Ha nedvesség szabadul fel az ízületeknél, újra fel kell forralnia a problémás területeket.

Ha úgy dönt, hogy saját kezűleg készít egy elosztócsövet, annak minőségének és megbízhatóságának meg kell felelnie a feladatoknak.

Mit tartalmaz a gyűjtési rendszer

A kollektor a fűtési rendszer legkritikusabb és legösszetettebb eszköze, a padlófűtési körök tipikus csatlakoztatására szolgáló eszköz a következő fő összetevőkből áll:

• A betápláló fésű vízszintes cső fűtőkör csatlakoztatására szolgáló kimenetekkel, a kiviteltől függően a visszatérő elosztó felett vagy alatt található.
• Fordított fésű - a termék az előző rész tükörképe, a fő csatorna méretei és a bemeneti szerelvények száma megegyezik.
• Áramlásmérők - az elemek a tápelosztó kimeneteibe vannak beépítve, átlátszó tokkal rendelkeznek, amelyek falán digitális jelöléssel ellátott elosztások vannak felszerelve. A ház belsejében elhelyezett jelzőfejjel ellátott rúd jelzi az áramkörön áthaladó hűtőfolyadék mennyiségét.
• Elzárószelepek - általában az elemeket a visszatérő fésűbe helyezik, és sima beállító sapkákkal zárják.
• Szellőzőnyílások - a bemeneti és kimeneti fésűkre szerelve, eszközök segítségével automatikus vagy kézi üzemmódban légtelenítik a levegőt a gyűjtőcsíkokból.
• A termosztát rugalmas csőre szerelt távérzékelővel ellátott készülék, a kollektor bemeneténél van elhelyezve, ahol lehetőséget biztosít a hűtőfolyadék hőmérsékletének szabályozására, ami a padlófűtési körben nem haladhatja meg az 55 C-ot.

Rizs. 3 Kollektor - szerkezeti eszköz és fő alkatrészek

• Keringető elektromos szivattyú - egyes modellek csomagjában található, a készülék bizonyos nyomással biztosítja a hűtőfolyadék mozgását a kollektorrendszer csővezetékén. Az egység kiegészítésképpen egy elektromos szivattyúval van felszerelve, amely az egész ház fűtőkörén kering.
• Hőmérséklet digitális érzékelők - külön változatban telepítve, a táp- és visszatérő vezetékekben lévő mérőeszközök lehetővé teszik a hőmérséklet szabályozását. Ez segít a hurok optimális hangolásában a legjobb hőelvezetés és hatásfok érdekében, ami 10 C eltéréssel figyelhető meg.
• Hőérzékelő - egyes kollektoráramkörök termosztatikus érzékelőt tartalmaznak, amely, ha a hűtőfolyadékok hőmérséklete meghaladja az 55 °C-ot, megnyitja a kompressziós elektromos szivattyú tápáramkörét.
• Bypass - néha áthidaló van beépítve a kollektorrendszerbe, amely összeköti a bemeneti és kimeneti fésűket, az elemet úgy tervezték, hogy a lehűtött hűtőfolyadékot a kollektorba belépő forró vízbe keverje.

Rizs. 4 Különböző típusú fésűk

Funkcionális cél

Kezdjük azzal, hogy van egy nagyon fontos szabály, és ha nem tartja be szigorúan, akkor az otthoni fűtési rendszer nem fog jól működni. Ez a szabály kimondja, hogy a fűtőkazán kimeneti csövének átmérője mindig egyenlő vagy valamivel kisebb legyen a hűtőfolyadékot fogyasztó összes kör teljes átmérőjénél.

A legjobb megoldás, ha több.

Összehasonlításképpen példát adunk egy falra szerelhető egységre, amelyben a kimeneti cső átmérője ¾ hüvelyk. Képzelje el, hogy a kazán három különálló kört fűt:

• A fő fűtés radiátoros.
• Meleg padló.
• Közvetett fűtésű kazán, amely háztartási szükségletekre szánt vizet használ.

Most képzelje el, hogy az egyes áramkörök átmérője legalább ¾ hüvelyk, mint a kazáné. De a teljes szám háromszorosa lesz. Vagyis bármennyire is akarja, egyszerűen lehetetlen lesz kiadni a szükséges mennyiségű hűtőfolyadékot a fűtőkazán fúvókájának átmérőjén keresztül, hogy az mindhárom körhöz elegendő legyen.Itt csökken a hőátadás a ház teljes területén.

Természetesen külön-külön minden áramkör jól működik. Például a fő áramkör (radiátor) padlófűtés nélkül teljesen túlterheli a fűtött teret. De amint bekapcsolja a padlófűtést, nem lesz elegendő hűtőfolyadék sem itt, sem ott. A hűtőfolyadék hőmérséklete elegendő, de térfogata nem elegendő.

Ezt a meglehetősen súlyos problémát úgy oldják meg, hogy a fűtési rendszerbe elosztócsonkot szerelnek be. Valójában ez egy rozsdamentes fémcsövekből készült szerkezet, amelynek készülékébe eszközök vannak beépítve az áramkörök mentén elosztott hűtőfolyadék be- és kimenetére. A hőmérséklet, a nyomás, az áramlási mennyiség és a sebesség szabályozására a kimenetek mentén elzárószelepeket szerelnek fel, amelyek minden szükséges funkciót ellátnak.

A legfontosabb, hogy az elosztó elosztó segítségével egyetlen helyiségben szabályozható a hőmérséklet. És ez nem befolyásolja a szomszédos szobákat és a ház egészének hőmérsékletét.

Gyűjtő eszköz

A kollektor két csőből áll:

1. Csatlakoztatja a kazán tápvezetékét a fűtési rendszerek tápáraihoz. Ez a rekesz segíti a meleg víz elosztását. Készüléke különösen akkor segít, ha felmerül egy-egy ág javításának kérdése. Ugyanakkor egy bizonyos áramkörön, ahol javítási munkákat kell végezni, az elzárószelep bezárul. Egyszerűen leállítja a hűtőfolyadék-ellátást.
2. A visszatérő rekesz szabályozza az egyes körökben a nyomást, így érhető el a hűtőfolyadék mozgásának minősége. És ezért a fűtési rendszerek hőátadásának minősége.

Bárki, aki nem érti, mi az elosztó elosztó felszerelésének lényege, különféle kiegészítő berendezéseket kezd beépíteni a fűtési rendszerbe: keringető szivattyút, különféle célokra szolgáló szelepeket stb. Valljuk be, ez nem segít, segítségükkel nem lehet növelni a hűtőfolyadék mennyiségét. Egyszerűen többletköltségeket fog fizetni, amelyek hiábavalónak bizonyulnak.

Figyelem! Ha Ön egy nagy többszintes épület tulajdonosa, ajánlott minden emeleten külön elosztócsonkot felszerelni.

Házi gyűjtő

Fontos, hogy kövesse az irányt

A házi készítésű elosztócső elkészítését a tervezéssel kell kezdeni. Meg kell határoznia magának az otthoni fűtési hálózat egyes elemeit.

• Azon körök száma, ahová a hűtőfolyadékot irányítják.
• Fűtőberendezések száma. Ne felejtse el eldönteni a teljesítményét, a víz hőmérsékletét és így tovább. Vagyis szüksége lesz a műszaki jellemzőire.
• Ha a jövőben további fűtőelemek, például hőszivattyú vagy napelemek beépítését tervezi a fűtési rendszerbe, akkor a legjobb, ha ezeket előre figyelembe veszi.
• Kiegészítő felszerelések száma (szivattyúk, szelepek, szerelvények, tárolótartályok, hőmérők, nyomásmérők stb.).

Most az eszköz kialakítását határozzák meg, különösen figyelembe kell venni, hogy az egyes áramkörök hogyan illeszkednek, és melyik oldalról (alulról, felülről, oldalról)

Felhívjuk a figyelmet a kapcsolódás néhány árnyalatára

• A gáz- vagy elektromos kazánok alulról vagy felülről csatlakoznak a kollektorhoz. Ha keringető szivattyú van beépítve a fűtési rendszerbe, akkor a csatlakozás csak a fésű végétől történik.
• A közvetett fűtésű és szilárd tüzelésű kazánok csak a végétől ütköznek a kollektorba.
• A fűtési rendszerek tápkörei felülről vagy alulról vágják le.

Jó, ha a gyűjtőtervről egy kis rajzot áthelyezünk papírra. Ez vizuális képet ad, amely szerint könnyebb lesz a készülék gyártása. Ezenkívül pontosan tudja jelezni azokat a méretjellemzőket, amelyeket a gyártási folyamat során meg kell őrizni.Például a betápláló és visszatérő áramkörök fúvókái közötti távolságnak 10-20 cm-en belül kell lennie.Nem szabad többet vagy kevesebbet csinálni, egyszerűen kényelmetlen lesz a karbantartás szempontjából. A két rekesz (ellátó és visszatérő) közötti távolságnak ugyanabban a tartományban kell lennie.

Legyen a készülék kompakt és szép. Javasoljuk, hogy jelölje meg az ábrán az összes menetes csatlakozást, jelezve a menet méretét, ne felejtse el aláírni az összes szükséges kontúrt. Ez biztosítja, hogy ne kövess el hibát a csatlakozás során. Most a vázlatból világossá válik, hogy mennyi és milyen anyagokra lesz szüksége egy házi készítésű elosztócső elkészítéséhez.

Gyártási folyamat

Kérjük, vegye figyelembe, hogy az ellátó és visszatérő rekeszek kerek vagy négyzet alakú csövekből készülhetnek. Sok mester az utóbbi lehetőséget részesíti előnyben

Azt állítják, hogy könnyebb vele dolgozni.

Tehát íme a gyártási sorrend:

• A vázlaton feltüntetett összes mérethez el kell készíteni a megfelelő anyagokat. Szinte minden cső.
• A rajz tervének megfelelően vannak összekötve, mindegyik céljának megfelelően.
• A csatlakozás hegesztőgéppel történik.
• A hegesztési pontokat vaskefével kell megtisztítani, szükség esetén zsírtalanítani.
• A kész készüléket szivárgás szempontjából ellenőrizni kell. Ezért minden csövet szorosan le kell zárni, és csak egyet kell hagyni. Forró vizet öntünk bele. Ha egyik illesztés sem csöpög, akkor a munkát magas szinten végezték.
• A kollektort festeni és szárítani kell.
• Lehetőség van minden csőrendszer beépítésére és csatlakoztatására elzárószelepek beépítésével.

Egyszerűbb lehetőség

Most pedig jöjjön a kérdés, hogy nem jobb egy kész változatot venni? Van itt egy "DE". Előfordulhat, hogy a kész elosztócső nem illeszkedik pontosan az Ön fűtési rendszeréhez, a hőteljesítményt más módon kell igazítania. Például egy további fésű felszerelése. Ez pedig többletköltség és többlet szerelési munka. És egy házi készítésű fésű, amelyben figyelembe vette otthona fűtésének összes tervezési jellemzőjét, biztosan illeszkedik, és hatékonyan és racionálisan működik.

Tehát érdemes elgondolkodni a cikk elején feltett kérdésen, hogyan készítsünk elosztó gyűjtőcsövet saját kezűleg? Tegyük fel, hogy ez egy egyszerű folyamat, amellyel egy napot fog tölteni. De egyszerűen rendelkeznie kell a hegesztőgéppel és más vízvezeték-szerszámokkal való munkavégzéshez szükséges készségekkel. E nélkül lehetetlen lesz garantálni a készülék minőségét.
