مخطط محوري للتدفئة والتهوية

عرض الاتصالات في الرسم

عند العمل مع مشروع داخلي لإمداد المياه والصرف الصحي ، يتم إعداد رسومات عامة يتم فيها الجمع بين إمدادات المياه والصرف الصحي. في المخططات المحورية ، يتم فصل هذه الشبكات دائمًا. يتم نقل المقاطع الأفقية من الشبكات إلى الإسقاط أفقيًا. في المخطط ، توجد الرافعات بالقرب من مجموعة الأجهزة المخدومة ، والمشار إليها بنقاط كبيرة. في الرسم التخطيطي ، تم بناؤها عموديًا. تم تصوير الناهض الأبعد عن المدخلات بالكامل. يتم تنفيذ العناصر المتبقية جزئيًا ، مما يشير إلى علامتها التجارية. يتيح لك الرسم الرأسي للناهض عرض الصمامات المثبتة عليها.

يتم عرض تفاصيل النظام عموديًا على خطة المشروع بزاوية 45 درجة. وفقًا للتوجيه ، يتم وضع إمداد الماء البارد 0.3 متر فوق الأرض ، ويقع على ارتفاع 0.002 باتجاه الناهض. هذا الموقف ضروري لتدفق السائل. يتم التوصيل بتركيبات المياه عموديًا.

جميع عناصر وعقد خط الأنابيب لها علاماتها الخاصة وأرقامها التسلسلية على الرسم. تظهر الرموز صمامات الإغلاق ، والصنابير ، وتركيبات السباكة ، وعدادات المياه. في صناعة قياس المحاور ، يتم استخدام معايير ارتفاع تركيب نقاط استهلاك المياه:

• صنبور بالوعة ومغسلة - 1.1 م ؛
• صنبور الحمام - 0.8 م ؛
• توصيل سخان المياه - 0.8 م ؛
• الاتصال بخزان التدفق - 0.65 م ؛
• صنبور النار - 1.35 م.

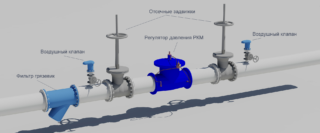

لإيقاف تدفق المياه في حالة الطوارئ ولأغراض الصيانة الوقائية للنظام ، يتم تركيب صمامات الإغلاق (الحنفيات والصمامات). تقع في مواقع رئيسية:

• عند قاعدة الناهضين (في مبنى من 3 طوابق) ؛
• عند مداخل الشقق وقنوات الخزانات وسخانات المياه والاستحمام ؛
• عند نقطة الاتصال بشبكة الشارع ؛
• على صمامات الري
• في عداد المياه.

ميزات تصميم الرسم

يتركز الاهتمام هنا على انعكاس الأجهزة. إذا صعد أحد العناصر إلى عنصر آخر ، وهذا يحدث في معظم الحالات ، فسيتم رسم خط منقط يشير إلى إزاحة عنصر السباكة من أجل الحصول على تأثير بصري أفضل

يجب أن يتضمن المخطط المحوري لنظام إمداد المياه قراءات لجميع أقطار الأنابيب. إذا لم يتم وضع علامة على المرحاض على المخرج ، فخذ قطرًا يبلغ 50 مم ، وإذا كان كذلك ، فيجب أن يكون الحد الأدنى للقطر 100 مم

هذه الأرقام مهمة لتذكرها. بالنسبة للناهضين في 90 ٪ من الحالات ، يتم استخدام مؤشر 100 مم

ستكون المنحدرات في نفس القطر 0.02 ، بمؤشر 50 مم ، وزاوية المنحدر مضبوطة على 0.03.

إذا كنت قد قمت بالفعل بتطبيق جميع العناصر ، فقم بتمييز المنافذ ، التي يكون قطرها أكبر من قطر الناهضين ، ويتم أخذ عدد 0.02 كمنحدر.

في المرحلة الأخيرة من رسم قياس المحاور ، يتم عمل علامات خاصة بناءً على خصائص الموقع وخطة البناء. يلاحظون هنا مستوى تجميد التربة ، وموقع الأساس ، بالإضافة إلى العوامل الأخرى التي تؤثر على التعديلات.

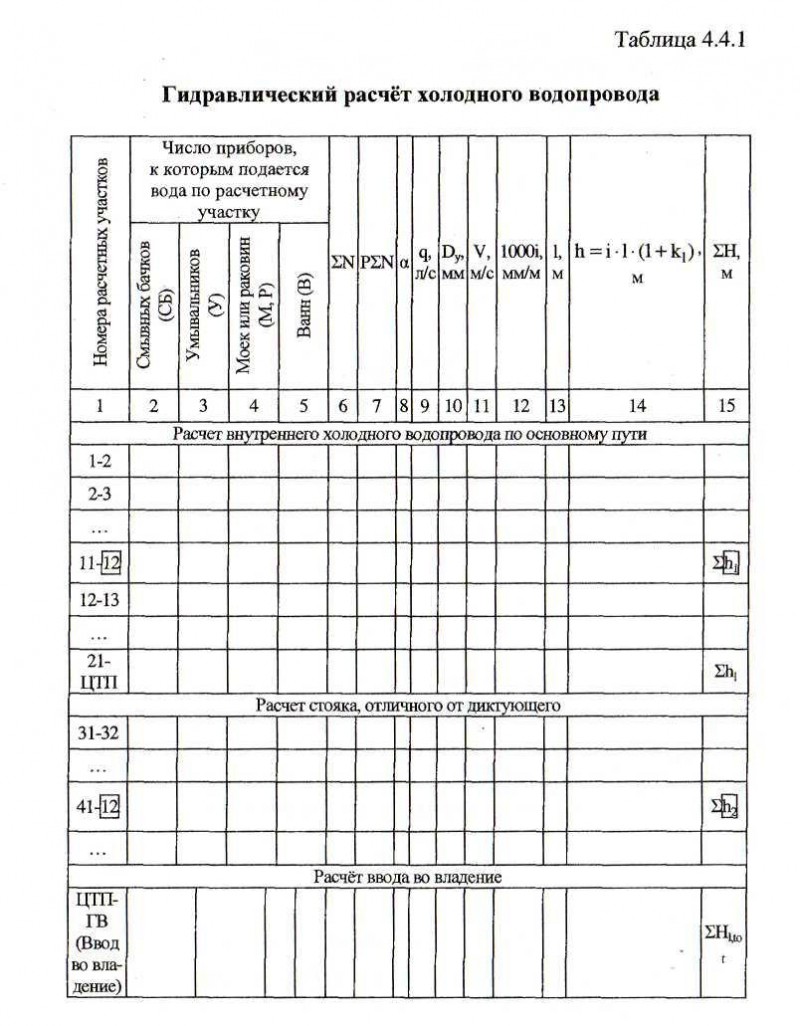

4. الحساب الهيدروليكي لإمدادات المياه الباردة

هيدروليكي
حساب شبكة المياه الباردة
تبدأ بعد
حل بناء للمخطط بأكمله
أنظمة الماء البارد ،
الرسم المحسوب المحسوب
إجمالي مخططات أنابيب الإمداد
بناء المستوطنات والربع.

استهداف
الحساب الهيدروليكي للداخلي
إمدادات الماء البارد
هو تحديد
التكاليف وأقطار الأنابيب
وخسائر الضغط في أقسام التصميم
وفي جميع أنحاء النظام
بطريقة تضمن عدم الانقطاع
إمدادات المياه لجميع المستهلكين
في مبنى مع الضغط اللازم.

هيدروليكي
يتم الحساب في ما يلي
التسلسلات:

المحدد
إملاء نقطة مع مراعاة البعد
وارتفاع الموقع
تجهيزات طي المياه ، فضلا عن الحجم
مجانا
الضغط
ل
الاجهزة الصحية.

شبكة
مقسمة إلى أقسام محسوبة.
مقدر
اتصل
المنطقة التي تتدفق فيها المياه

ثابت:
أقسام خطوط الأنابيب
بين نقاط الاتصال
تركيبات المياه

ل
الأسلاك شقة ، شقة
الأسلاك للناهضون ، الناهضون إلى: الطرق السريعة.
تقسيم إلى مناطق المستوطنات
نفذت ضد اتجاه السفر
الماء ، بدءًا من نقطة الإملاء.

عازم
عدد الأجهزة المخدومة
منطقة الاستيطان.
في الوقت نفسه ، لا تؤخذ صنابير الري في الاعتبار
شغله.

في كل موقع
يتم تحديد تدفق المياه المقدر ،
لتر / ثانية:

,(4.4.1)

أين

–
أقصى استهلاك للثانية من البرد
المياه ، لتر / ثانية ، المشار إليها
لجهاز واحد. يتم تحديد معناها
بواسطة الصك ، الاستهلاك
وهو الأكبر. استهلاك
جهاز واحد

المعرفة في
وفقًا للبند 3.2.

أ –
تحدد القيمة اعتمادا على
من إجمالي عدد الأجهزة
N في المنطقة المحسوبة واحتمالاتها
أجراءات صمع.
لها
القيمة
حسب الجدول. 2 التطبيق. 4.

احتمالا
إجراءات الصك صجل
يتم تحديد أقسام مختلفة من الشبكة
على الفور للمبنى بأكمله (لأن
سلوك يون
= const).

(4.4.2)

أين
يو
–عدد
سكان المنزل

ن
–عدد
جميع تركيبات المياه

- معيار
مصروف
الماء البارد من قبل مستهلك واحد في الساعة
أعظم
استهلاك المياه ، لتر / ساعة (التطبيق 3).

(4.4.3)

–
اجنرال لواء
معدل استهلاك المياه لكل مستهلك في الساعة
أعظم
استهلاك المياه ، لتر / ساعة (التطبيق 3) ؛

–
معيار
مصروف
الماء الساخن من قبل مستهلك واحد في الساعة
أعظم
استهلاك المياه ، لتر / ساعة (التطبيق 3).

تم اختيارهم
أقطار الأنابيب من الجدول. للهيدروليكي
عملية حسابية
أنابيب المياه بتكلفة تقديرية
والسرعات المسموح بها.
يجب ألا يغيب عن البال أن السرعة
حركة المياه في الأنابيب الداخلية
يجب ألا تتجاوز شبكات إمدادات المياه
3 م / ث. عند اختيار الأقطار الداخلية
خطوط الأنابيب الباردة
يجب توجيه إمدادات المياه
لاقتصادي
سرعة حركة الماء
الأنابيب د
40 ملم –
في نطاق 0.9 ... 1.2 م / ث.

خسائر
الرأس ، م ، على أقسام من خطوط الأنابيب
يجب أنظمة الماء البارد
تحددها الصيغة:

ح
= أنا—ل-(ل
+ ك_ل),
(4.4.4)

أين
أنا–محدد
فقدان رأس الاحتكاك ، مم / م ؛

/
–
طول القسم المحسوب ، م ؛

ك–
عامل فقدان الرأس
في المقاومة المحلية. في الشبكات
مرافق وأنابيب مياه الشرب
سكني
المباني مقبولة ك_ر=0,3.

على طول الطريق الرئيسي
من نقطة الاملاء الى المدينة
السباكة عد المبلغ
فقدان الرأس.

هيدروليكي
من الملائم إجراء الحساب في جدول بيانات
شكل.

في
التواجد على الرسم التخطيطي المحوري
مختلفة في الحمل (عدد الأجهزة)
الناهضون ، قد يكون هناك شك
الاختيار الصحيح لنقطة الإملاء.
لذلك ، للعثور بدقة على الإملاء
نقاط ، تحتاج إلى العثور على نقطة التلاشي (انظر علامة التبويب.
4.4.1.) الناهضون المختلفة (عادة على الرئيسي)
وفيما يتعلق بإيجاد مجموع الخسائر
الضغط على أحد الفروع والآخر
مع مراعاة الاختلاف الهندسي
ارتفاعات تركيب الأجهزة المختلفة (if
للإملاء
النقاط التي تم التقاطها بواسطة أجهزة مختلفة) والمطلوب
الضغط المطلوب
لعملهم العادي. خسائر فادحة
تحديد الاملاء
الناهض وموقع الإملاء
نقاط. مثل هذا الحساب
هناك حاجة أيضا لخلق
مواصفات المواد و
معدات للمنزل كله ، مثل
يجب تحديد الأقطار.
جميع الواجهات وأقسام الطريق السريع. الخامس
هذه الحالة الجدول
سوف يأخذ النموذج:

();

مقارنة
القيمو.
تم اختياره كديكتاتور
الناهض القيمة
على ال
وهو أكثر.

ملحوظة:

يجب
تذكر أن المقطع من TsTP إلى المدينة
السباكة (إدخال
الحيازة) فيو

.

ما الذي تبحث عنه عند الرسم

قبل عكس المخطط المحوري لتسخين الفضاء في شكل ورقي أو إلكتروني ، يتم إجراء عدد من الحسابات. يعتمد المخطط نفسه على البيانات التي تم جمعها:

• قيم الطلب على الحرارة لغرف المبنى ؛
• تصنيف أجهزة التدفئة وعددها لكل غرفة ؛
• القرارات الرئيسية المتعلقة بالشبكة الهندسية بأكملها: استخدام الرافعات ، وحساب الفروع والدوائر الهيدروليكية ، وإجراء توصيل عناصر نظام التدفئة ؛
• خصائص أقسام خطوط الأنابيب: أقطار وأطوال أجزاء الأنابيب ، والصمامات ، وأجهزة التحكم الحرارية ، والمنظمات الهيدروليكية.

بعد تلقي الحسابات المقابلة ، يتم إدخال مؤشراتهم في المخطط. يحتوي المخطط المحوري لنظام التدفئة بالضرورة على الخصائص التقنية لكل من عقد الشبكة (الغلايات والمضخات المستخدمة) ، وطول الأنابيب وقطرها ، واستهلاك الحرارة ومعلومات حول الخصائص الحرارية الأخرى لأجهزة التدفئة ، مثل المشعات ، والحمل الحراري ، السجلات.

بدء العمل على الرسم المحوري ، أولاً وقبل كل شيء ، يحددون الحلقة الرئيسية لحركة المبرد - المسار إلى أبعد العناصر من المرجل والظهر.

لتلخيص ما تم تعلمه ، دعنا نقول أن قياس المحور يتم تنفيذه دون فشل ، بغض النظر عن نوع نظام الاتصال للهياكل من أي نوع من الأغراض. بوجود رسم بياني أمام أعينهم ، يحدد القائمون على التركيب بسرعة مقدار العمل الذي يتعين القيام به وكيف تبدو الشبكة بالضبط.

إذا كان المتخصص يفهم مخطط التسخين المحوري ، ويتم الرسم نفسه بشكل صحيح دون أي أخطاء ، فمن الممكن أثناء تنفيذ المشروع القضاء على أي صعوبات مرتبطة بتركيب عناصر نظام التدفئة وخطوط الأنابيب والشبكات الهندسية الأخرى.

من أجل نجاح التصميم وبعد تركيب نظام إمداد المياه ، من الضروري تصور المبنى نفسه وفروع الاتصالات الموجودة بداخله بشكل صحيح على ورقة أو في شكل إلكتروني. في هذه الحالة ، يتضمن المكون الرسومي للمشروع ما يلي:

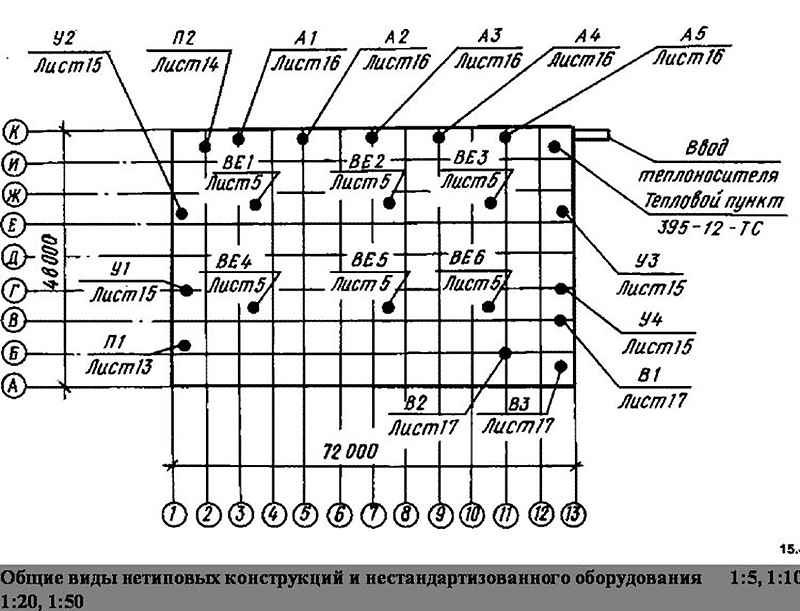

• مخطط بناء رئيسي
• مخطط الموقف
• مظهر زائف؛
• خطط لكل طابق ؛
• خطة سقف؛
• المخططات المحورية: التهوية والتدفئة والسباكة.
• التخفيضات والمفاهيم الأخرى.

تذكر أنه عند العمل باستخدام قياس المحور المصمم بشكل صحيح ، لا توجد مشاكل في تركيب الشبكات الهندسية في 99.9٪ من الحالات. لأن هذه المرحلة مهمة جدًا في تصميم منزل مستقبلي أو مبنى شاهق.

تختلف مخططات التدفئة للمنازل الخاصة. على سبيل المثال ، دائرة مفردة أو مزدوجة ، مع دوران طبيعي أو قسري لسائل التبريد ، ولكن عندما يتم نطق عبارة "مخطط محوري لنظام التدفئة" ، يتساءل الكثير من الناس عن نوع هذا المخطط. لمعرفة ماهية مخطط التسخين المحوري ، عليك أن تتخيل ماهية قياس المحور من حيث المبدأ. مثال على مخطط التسخين المحوري

كيف تعكس العناصر الهيكلية في شكل إلكتروني

أسرع طريقة لإنشاء رسم هي استنساخ الدائرة بأكملها. للقيام بذلك ، حدد الأمر "إدراج" ، وبعد ذلك يتم قلب الصورة المتكاملة. من أجل تنفيذ الوظيفة ، يتم إعطاء قيمة تساوي 45 درجة (يتم كتابة رقم في البرنامج).

بعد إعداد الأساس في النسخة الإلكترونية ، حيث يتم وضع علامة على الناهضين على الخطة ، وضعوا الرموز على شكل نقاط. لعكس جميع طوابق المبنى ، يتم رسم خط عمودي. لغرض فهم أفضل ، تنعكس اللوحات المتداخلة في الرسم التخطيطي.

الأهمية! لا تجعل الألواح طويلة جدًا. استفد من الفجوة

تتمثل إحدى ميزات مخطط الصرف الصحي المحوري في انعكاس جميع عناصر الأجهزة الصحية: المبولات وأوعية المراحيض والمصارف والمصارف والأجهزة الأخرى لإجراءات النظافة.

قياس محاور السباكة والتدفئة والصرف الصحي

وفقًا لـ GOST 2.317-2011 ، فإن جميع المخططات المحورية المتعلقة بالأنظمة الصحية والتقنية لإمدادات المياه والصرف الصحي والتدفئة مبنية في قياس متساوي أمامي (مائل) مع نظام الإحداثيات الأيسر.

وفقًا لذلك ، ستكون الأبعاد على طول المحورين z و x بدون تشويه ، وعلى طول المحور y ، ستكون نصف حجمها.

تسأل ، ما علاقة هذا الرسم بالأنابيب وتركيب السباكة؟ تخيل الآن أن الطائرات على طول محاور قياس المحاور هي جدران منزلك أو شقتك. تمتد أنابيب السباكة وأنابيب المياه والصرف الصحي وأنابيب التدفئة على طول الجدران عموديًا أو أفقيًا. هذا يعني أنه يمكننا رسم مسارات الأنابيب في عرض محوري دون إظهار الجدران نفسها.

سيعطي هذا رسومات واضحة جدًا لكيفية ومكان تركيب أسلاك السباكة. علاوة على ذلك ، يتم تطبيق تركيبات السباكة على الرسم التخطيطي المحوري في الرموز ، ويتم تطبيق أقطار الأنابيب ، ويتم تقديم التفسيرات ، ويتم تجميع جداول المواد والمعدات للمخططات. نتيجة لذلك ، لديك دليل مفصل حول كيفية تركيب السباكة في منزل (شقة) بين يديك ، والذي يستبعد عمليا أخطاء التثبيت.

تعريف مخطط التسخين المحوري

يعد علم المحور أحد أقسام الرسم التطبيقي الذي يدرس ويفحص ويوفر فرصة للحصول على صور دقيقة إلى حد ما لأي كائنات في عرضين أو ثلاثة إسقاطات. الإسقاط المحوري المستطيل هو عندما تكون الخطوط التي تعرض صورة كائن متعامدة مع مستوى الإسقاط المحوري. يشمل الإسقاط المستطيل متساوي القياس وثنائي الأبعاد. إذا كانت زاوية الإسقاط لا تساوي 90 درجة ، فإن هذا الإسقاط يسمى الإسقاط المحوري المائل. ويشمل أيضًا إسقاطات أمامية ثنائية الأبعاد وثلاثية الأبعاد.

الأسلاك المجمعة في الإسقاط المحوري المائل

ويترتب على ذلك أن مخطط التسخين المحوري هو أي مخطط لأي تدفئة لمبنى متعدد أو منخفض الطوابق ، مصنوع في قياس المحور ، وليس في مستوى واحد. يساعد هذا في تصور الأسلاك والعناصر الأخرى لنظام التدفئة بالقيمة الحقيقية. باستخدام هذا الأسلوب لعرض عناصر التسخين ، يتم عرض كل جسم على النحو التالي:

1. يقع العنصر في المخطط وفقًا لجميع محاور الإحداثيات الثلاثة ؛
2. تم تحديد "مستوى الصورة" - سيتم إسقاط العنصر عليه. في هذه الحالة ، يجب ألا يعمل "مستوى الصورة" بالتوازي مع أي من محاور الإحداثيات ؛
3. يتم نقل العقدة أو العنصر المسقط بالكامل إلى الرسم التخطيطي.

تم تحديد متطلبات رسم رسومات التدفئة والأنظمة الأخرى لمبنى سكني أو صناعي في GOST 21.602-2003. جميع عناصر التسخين والتجمعات وفقًا لـ GOST لها تسمياتها الخاصة: هذه علامة ورقم تسلسلي مضمن في الرسم. يتم استخدام الرموز التالية:

العنصر أو العقدة	العلامات
الناهض التدفئة	شارع
برج التدفئة الرئيسي	gst
المعوض	ل
الأنابيب الأفقية	غيغاواط
ميزان الحرارة	تي
مقياس الضغط	ص

جزء من GOST 21.206-93 على تسميات الأنابيب ووصلات خطوط الأنابيب

وفقًا لـ GOST 21.206-93 ، تتم الإشارة إلى أنظمة الأنابيب بيانياً. هذا ينطبق على العقد التالية:

1. خط أنابيب مشترك
2. الناهض العمودي يشير لأسفل ؛
3. الناهض العمودي يشير لأعلى ؛
4. خط أنابيب مرن
5. عبور الأنابيب بدون توصيل ؛
6. اتصال بسيط لخط الأنابيب أو عناصره ؛
7. اتصال خط الأنابيب أو عناصره مشفه ؛
8. اتصال الخيوط اقتران
9. اتصال اقتران فصل سريع.
10. اتصال مأخذ.

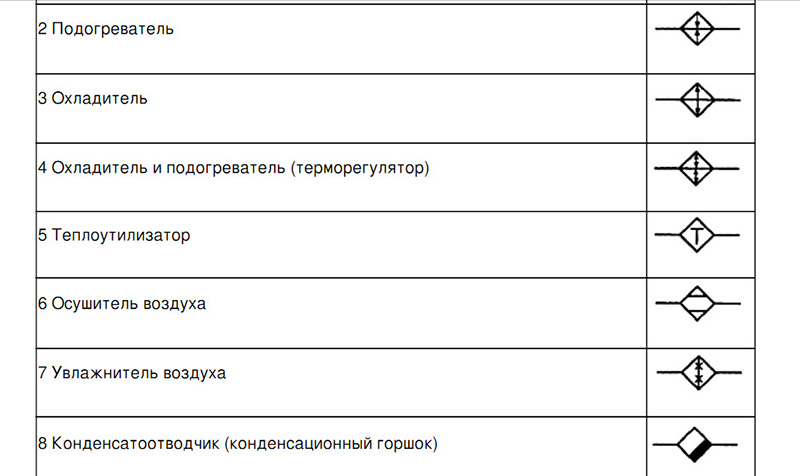

يتم عرض تعيينات الصمامات والمشعات والعناصر الأخرى في GOST 21.205-93. على سبيل المثال ، مثل:

1. حوض غسيل
2. حمام القدم
3. الحمام؛
4. ترموستات التدفئة
5. شبكة دش
6. مجفف هواء.

جزء من GOST 21.205-93 على تعيين الصمامات

لا يمكن عرض أي قياس محوري بالوسائل القياسية المسموح بها في GOST ، وهناك متطلبات وأذونات إضافية لذلك. على سبيل المثال:

1. يمكن وضع علامات الارتفاع والمستوى خارج العنصر أو الإشارة إليها مباشرة على محيط الكائنات ؛
2. يمكن عمل رسم محوري لدائرة تسخين بأسلاك سفلية أو أي دائرة أخرى بمقياس 1:50 أو 1: 100 أو 1: 200.

قائمة المعدات والمعلمات على الرسم التخطيطي

يجب الإشارة إلى مخطط التدفئة في أي طابق:

1. أسلاك الأنابيب مع الإشارة إلى جميع أقطار الأنابيب ؛
2. أقسام عزل الأنابيب - الطول والسمك. يشار إلى هذا العزل الحراري بيانيا ؛
3. محاور الأنابيب بالنسبة لمستوى الصفر ؛
4. صب زوايا الانحدار.
5. في حالة وجود فجوات في الأقسام الأفقية للانسكابات ، تتم الإشارة إلى أبعاد هذه الأقسام ؛
6. عناصر الدعم والتعليق والمعوضات.

متطلب إلزامي: يجب تحديد النوع والخصائص الرئيسية لهذه العناصر:

1. كم عدد الأقسام التي يحتوي عليها مشعاع التدفئة ؛
2. كم عدد الأقسام أو الأنابيب في سجل التدفئة وقطرها وطولها الإجمالي ؛
3. لأجهزة التدفئة الأخرى (المسخنات الحرارية ، المشعات) - نوع الجهاز ؛
4. تعيينات التركيبات الحرارية (الغلايات ، أفران التدفئة والمبادلات الحرارية ، مضخات الدوران والحرارة ، المصاعد ، إلخ) ؛
5. معدات الرهن العقاري
6. أدوات القياس.

مخطط التسخين للمقياس

معدات التدفئة والحسابات

جميع المعدات المستخدمة في نظام التدفئة مقسمة إلى مساعدة وأخرى رئيسية. الرئيسي هو المرجل أو أي جهاز تسخين آخر ، والمساعد هو المشعات وأنابيب التوزيع مع التركيبات المرفقة. لحساب معلمات معدات التدفئة اللازمة ، يلزم توفير الطاقة المحددة للغلاية ، والتي تختلف تبعًا للمناطق المناخية:

1. لمناطق أقصى الشمال - 1.5-2.0 كيلو واط ؛
2. بالنسبة للمنطقة المناخية المعتدلة والمناطق الوسطى - 1.2-1.5 كيلو واط ؛
3. للأحزمة الجنوبية - 0.7-0.9 كيلو واط.

بناءً على هذه التعديلات ، يتم حساب قوة السخان بالصيغة:

دبليو_{سخان مياه} = S × W / 10 ؛

حيث W هي القوة المحسوبة لجهاز التسخين (المرجل ، المسخن الحراري ، إلخ) ؛

S هي المساحة الكلية للجسم المسخن. مخطط محوري لمعدات المرجل مع شعلتين

المضخات حرارية ودورة. في معظم الحالات ، باستثناء المباني منخفضة الارتفاع مع الدوران الطبيعي لسائل التبريد ، من المستحيل الاستغناء عن معدات الضخ ، وبالتالي ، فإن هذه الأجهزة موجودة في جميع المخططات تقريبًا. يجب أن تستوفي المضخات متطلبات فنية معينة ، بما في ذلك ما يلي:

1. سهولة التركيب والفك وسهولة التشغيل والصيانة ؛
2. ضوضاء منخفضة وفعالية من حيث التكلفة للجهاز ؛
3. الموثوقية ومدة العملية.

في المباني السكنية منخفضة الارتفاع ، يتم استخدام ثلاثة أنواع من أنظمة التدفئة:

1. المخطط الكلاسيكي ثنائي الأنابيب ، والذي بموجبه يتم توفير الماء الساخن من خلال أنبوب واحد وإعادته عبر الأنبوب الثاني. في هذا المخطط ، يتم تثبيت المضخة على رجوع ؛
2. مخطط مع الناهض الرأسي. في هذا المخطط ، يتم توفير الماء الساخن أيضًا للمشعات من خلال أنبوب واحد ، ويعود من خلال الأنبوب الثاني ، ولكن يتم تثبيت مضخة الدوران على أنبوب المخرج لتزويد المبرد الساخن. وهكذا ، يمر الماء الساخن أولاً عبر المشعات العلوية ، ثم ينتقل إلى البطاريات السفلية للنظام ؛
3. يتضمن مخطط الأنبوب الواحد حركة المبرد بالتتابع من المبرد إلى المبرد مع العودة إلى المرجل. هذا هو أبسط مخطط ، ولكن بسبب كفاءته المنخفضة ، يتم استخدامه في المباني الصغيرة المكونة من طابق واحد.

مخطط محوري ثنائي الأنابيب مبسط

يجب أن تأخذ الحسابات عند وضع مخطط التدفئة في الاعتبار:

1. استهلاك الحرارة في كل غرفة ؛
2. نوع وعدد المشعات ؛
3. عدد الناهضين ، إن وجد ، وكذلك إجمالي عدد الفروع والدوائر ؛
4. مخطط توصيل أجهزة التدفئة ؛
5. معلمات الأنابيب والصمامات.

بعد الانتهاء من حسابات نظام التدفئة ، يجب الإشارة إليها في الرسم التخطيطي. الغرض الرئيسي من مخطط التسخين المحوري هو عرض رسومي لجميع الأجزاء والعناصر ، ولكن بالإضافة إلى ذلك ، يجب أن يعرض المخطط أيضًا الخصائص التقنية لمعدات التدفئة. أيضًا ، يجب أن يحتوي المخطط على حسابات لتزويد كل غرفة في المنزل بالحرارة ، بما في ذلك غرف المرافق.

ما هو تجميع الأنابيب

مع الأسلاك المجمعة للتدفئة ، يتم توصيل أنابيب التدفئة بمشعات التدفئة من وحدة توزيع واحدة. وحدة التوزيع (المجمع) عبارة عن جهاز به مدخل واحد وعدة مخارج لسائل التبريد. يتم حظر كل مخرج من الناقل الحراري (الماء) بشكل مستقل بواسطة صمام الإغلاق. أي ، إذا لزم الأمر ، يمكنك إيقاف تشغيل أي مبرد لنظام التدفئة بشكل منفصل ، بغض النظر عن الآخرين.

لتوزيع التدفئة من المجمع إلى مشعات التدفئة ، يتم تنفيذه باستخدام أنابيب السباكة المناسبة لأنظمة التدفئة. للتدفئة تستخدم:

• أنابيب تسخين فولاذية،
• أنابيب بلاستيكية ،
• أنابيب البولي إيثيلين والبولي بروبيلين (إمدادات الماء الساخن) ،
• أنابيب نحاسية.

ترتبط أنابيب التسخين بأجهزة خاصة تسمى التركيبات. يمكن أن يكون لأنابيب التدفئة نوع أو نوعان من التوصيلات. لذلك يتم توصيل الأنابيب المعدنية والبلاستيكية بتركيبات الضغط وتركيبات الضغط. يتم توصيل أنابيب البولي بروبلين على وصلات اللحام. يتم توصيل الأنابيب النحاسية عند وصلات الضغط وتركيبات الضغط. ترتبط الأنابيب الفولاذية بوصلة ملولبة كلاسيكية ، على وصلات مصبوبة أو نحاسية.

ميزات الرسم

عند تصميم مخطط محوري ، انتبه للنقاط التالية:

1. تنعكس أعمال السباكة والأجهزة الأخرى المتصلة بالناهض وشبكة التوزيع فقط في حالة عدم وجود المخططات اللازمة في الوثائق المرفقة.
2. تظهر علامة الصفر (مستوى الطابق الأرضي) على الناهضين برسم خط أفقي رفيع. في حالة تفصيل المشروع ، يتم النظر في كل عقد من عقد الرسم بشكل منفصل ، مما يعكسه على نطاق موسع.
3. إذا لزم الأمر ، يتم إدخال رموز صمامات الإغلاق والتحكم وصنابير الري وعناصر النظام الأخرى في الرسومات التخطيطية ورسومات شبكات إمدادات المياه والصرف الصحي.

2. ساحة شبكة الصرف الصحي

مشروع يارد
يتم تنفيذ شبكة الصرف الصحي على المخطط الرئيسي
المنطقة التي يتم تطبيق المسار عليها
شبكة الصرف الصحي من المنافذ من
المباني قبل الاتصال بالمدينة
منطقة دخول البئر وإمدادات المياه. (
الشكل 8)

وفق
يمكن الحد الأدنى لقطر شبكة الفناء
يكون 150 مم. يتم تخصيص المنحدرات اعتمادًا على
من القطر حسب الجدول 4.

على شبكة الصرف الصحي
اخماد الآبار:

• على الإصدارات

• على المنعطفات (
  إذا كانوا حسب التتبع)

• على اتصال
  شبكة حضرية

• على الخطي
  المؤامرات.

المسافة بين
يجب ألا تتجاوز الآبار الموجودة على الشبكة Ø150
35 مترا

في Ø200-50 م.

الجدول 4

القطر ، مم	خيار أنا
دقيقة	صالح للتبرير
150	0,008	0,007
200	0,007	0,005
