الاختلافات الوظيفية والهيكلية بين الصمام وصمام البوابة

منظمات الضغط والتدفق والمستوى

الشكل 7
منظم ضغط مع شفة متصاعدة

الغرض من المنظمين

تم تصميم منظمات (مخفضات) الضغط والتدفق والمستوى للحفاظ تلقائيًا على المعلمة المقابلة دون استخدام مصادر الطاقة الثانوية.

تصميم المنظم

حسب التصميم ، يكون المنظم عبارة عن صمام به مشغل هوائي أو هيدروليكي من غشاء أو منفاخ أو نوع مكبس ، بالإضافة إلى زنبرك إعداد خاص مصمم لضبط المنظم وفقًا لقيمة المعلمة المطلوبة. تصميمات المنظم متنوعة للغاية.

تنقسم منظمات المستوى إلى:

• منظمات الإمداد ، والتي يتم فيها الحفاظ على المستوى عن طريق إضافة السائل بشكل دوري إلى الوعاء ، و
• منظمات الفائض ، حيث يتم تصريف السوائل الزائدة.

منظم الضغط

يعتبر منظم الضغط
على مثال مخفض اسطوانة الغاز. فتحة مدخل الغاز هي مقعد الصمام ، الذي يتم ضغط قرص الصمام عليه ، ويتم تثبيته في أحد طرفي ذراع الزاوية. يتم توصيل الطرف الثاني من الرافعة بغشاء متحرك ، والذي يعمل من الخارج بقوة الضغط الجوي وقوة ضغط زنبرك الضبط ، ومن ناحية أخرى بقوة ضغط الغاز في المنظم تجويف. تم تثبيت محور دوران الرافعة في الجزء السفلي من مبيت المنظم. إذا تم إغلاق ضغط أحد شعلات موقد الغاز ، فسوف ينخفض ​​تدفق الغاز ، مما يؤدي إلى زيادة ضغط الغاز في تجويف المخفض. سيؤدي ذلك إلى تحريك الغشاء الذي سيسحب نهاية الرافعة المتصلة به. كما سيتحرك الطرف الثاني للرافعة مع الصمامات المرفقة به ويغطي الفتحة لمرور الغاز. نتيجة لذلك ، سيكون ضغط الغاز في تجويف المخفض عمليًا عند مستوى ثابت ، نظرًا لأن شوط الصمام صغير للغاية وستتغير قوة زنبرك الإعداد قليلاً عند تحريك الغشاء.

سيضمن المنظم مرور تدفق الغاز المطلوب بضغط ثابت أمام الشعلات.

منظم التدفق

الشكل 7
منظم التدفق المباشر مع ربط الشفاه.

عمل تحكم التدفق
على غرار وحدة التحكم في المستوى ، والحفاظ على ضغط تفاضلي ثابت عبر بعض أجهزة الاختناق ، مثل الحجاب الحاجز أو الفوهة القابلة للتعديل. نظرًا لأن معامل المقاومة المحلي لجهاز الاختناق لا يتغير ، فإن الضغط التفاضلي الثابت يعني أن معدل التدفق عبر الخانق ثابت وبالتالي يكون معدل التدفق ثابتًا. تحتوي بعض المنظمين على دواسة الوقود ، والتي يسمح لك تصميمها بضبط مقاومتها ، وضبط المنظم وفقًا لمعدل التدفق المطلوب. ومع ذلك ، في كثير من الأحيان ، يتم ترك مقاومة جهاز الاختناق ثابتة ، ويتم تغيير ضغط زنبرك الإعداد ، مما يجعل من الممكن تنظيم انخفاض الضغط عبر الخانق ، وبالتالي التدفق عبر المنظم.

في المنظمين ، يتمثل أحد المبادئ المهمة في تفريغ الصمام من الضغط أحادي الجانب لوسط العمل ، مما قد يقلل بشكل كبير من الجهد المطلوب لتحريك جسم العمل. أكثر أنواع التفريغ مثالية هو تصميم الصمام ذي المقعدين ، عندما تكون القوى المؤثرة على لوحين معاكسة في الاتجاه وتعوض بعضها عن بعض. ومع ذلك ، في هذا التصميم ، يكون تصنيع الجسم أكثر صعوبة ويصعب ضمان الإحكام التام لإغلاق الصمامين في نفس الوقت. على الرغم من هذه الصعوبات ، يستخدم هذا التصميم على نطاق واسع في الهيئات التنظيمية الحديثة.

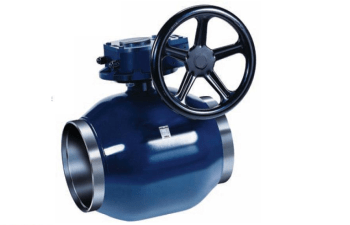

ميزة الصمامات الكروية واستخدامها

تعتبر الصمامات الكروية فريدة من نوعها في حل التصميم الخاص بها. هذا تعديل عملي لحنفية الفلين.حصلت على اسمها بسبب حقيقة أن الفلين في جسمه يشبه كرة في الشكل. تم تصميم الصمامات الكروية للتحكم في تدفق أنواع مختلفة من السوائل. يتم إغلاقها وفتحها عن طريق تدوير المقبض بمقدار ربع دورة ، مما يبسط العمل بشكل كبير عند مقارنته بأنواع الصمامات الأخرى.

عندما يكون الصمام في وضع "الفتح" ، يكون ثقب الكرة موازيًا لخط التدفق ، مما يضمن تدفقًا مباشرًا بدرجة احتكاك صغيرة وأقل قدر من فقدان الضغط.

تم تصميم الصمامات الكروية خصيصًا للاستخدام في صناعة النفط والغاز.
إنها عملية على خطوط الأنابيب ذات الضغط المتوسط ​​ودرجات الحرارة التي لا تتجاوز 200 درجة. لا تتطلب الصمامات الكروية تكاليف إنتاج كبيرة عند مقارنتها بأنواع الصمامات الأخرى. كما أن الضيق عند استخدامها أعلى من ذلك بكثير.

تعتبر الصمامات الكروية الفولاذية أكثر تنوعًا ، حيث تتمتع بالقدرة على أداء وظيفتها حتى في ظل ظروف درجات الحرارة المنخفضة والضغط العالي.

يمكن تمييز الأنواع التالية من الصمامات الكروية. هذه صمامات مصنوعة من النحاس الأصفر وصمامات كروية مصنوعة من الفولاذ. تُستخدم الصمامات الكروية النحاسية بنجاح في صناعة البناء والإسكان والخدمات المجتمعية. بالإضافة إلى الوسائط المائية ، فهي مناسبة أيضًا لمحاليل الجليكول منخفضة التركيز والكحول والغاز والمنتجات البترولية السائلة. الصمامات الكروية النحاسية لها قيمة لا تقل عن 15 ملم ، وبحد أقصى 80 ملم.

تعتبر الصمامات الكروية الفولاذية أكثر تنوعًا ، حيث تتمتع بالقدرة على أداء وظيفتها حتى في ظل ظروف درجات الحرارة المنخفضة والضغط العالي. الحد الأدنى لقيمة القطر الاسمي للصمام الكروي الفولاذي هو نفس قيمة الصمام النحاسي ، لكن القيمة القصوى تصل إلى 500 مم.

لا يوجد نظام تدفئة في صناعة البناء الحديثة مكتمل بدون تصميم صمام كروي. الصمامات الكروية إما اقتران ، وحلمة ، وشفة. تستخدم الصمامات الكروية ذات الحواف ، أو بالأحرى تصميمها ، الفلنجات كعناصر تربط الصمام وخط الأنابيب.

تشمل المزايا الواضحة للصمامات الكروية ذات الحواف ما يلي:

• درجة منخفضة من المقاومة الهيدروليكية ؛
• مجالات استخدام مختلفة ؛
• تركيب وتشغيل بسيط.

تعتبر الرافعات والصمامات المختلفة والصمامات الأخرى عنصرًا ضروريًا في أي خط أنابيب وتستخدم في مختلف فروع الصناعة الحديثة.

إضافة إلى المواقع المفضلة

يتم استخدامها في خطوط الأنابيب التي يزيد قطرها عن 50 مم حيث يلزم إغلاق التدفق البطيء لمنع المطرقة المائية.

في الصمام ، يتحرك المصراع بشكل عمودي ، وفي لحظة الإغلاق ، لا تتعرض أسطح الختم للاحتكاك ، مما يقلل بشكل كبير من حدوث التهديف.

من-لماذا داخل جسم الصمام ، يتغير اتجاه التدفق مرتين ، وتكون مساحة التدفق أصغر من تلك الموجودة في صمامات البوابة ، يتمتع الصمام بمقاومة هيدروليكية متزايدة ، وهو عيبه الرئيسي.

لا يمكن تشغيل الصمام في اتجاهات مختلفة بالنسبة لاتجاه التدفق. موضع عملها هو اتجاه التدفق عندما يضغط على اللوحة في الحالة المغلقة من جانب المقعد ، وليس من جانب الجذع. في هذا الوضع ، يساعد ضغط التدفق أثناء فتح الصمام على رفع البوتقة عن المقعد. إذا لم يتم تثبيت الصمام بشكل صحيح ، فإن ضغط التدفق في الوضع المغلق يضغط على البوب ​​، وعندما يتم فتح الصمام ، يجب استخدام قوة كبيرة جدًا لتحريك الجذع ، حيث سيكون من الضروري التغلب على ضغط التدفق . يمكن أن يؤدي هذا إلى فشلها ، حيث يمكن أن يتمزق قرص الصمام من الجذع ، الأمر الذي يتطلب الكثير من العمل لإصلاحه.

مبادئ تشغيل الحنفية والصمام وصمام البوابة

الحلول الهيكلية لصمامات الإغلاق هي الصنابير والصمامات وصمامات البوابة.
كيف يختلفون عن بعضهم البعض؟

المزالج هي أكثر أجهزة القفل انتشارًا والأكثر طلبًا. يشير تصميمها إلى أن عنصر القفل في الوضع المغلق والمفتوح. يتم حظر تدفق وسيط العمل بسبب حقيقة أن عنصر القفل يتحرك بشكل عمودي على محوره. يمكن استخدام صمامات البوابة حصريًا كصمامات إغلاق. هم متوازيون ، إسفين وبوابة.

يستطيع الصمام أو الصمام منع تدفق وسيط العمل نظرًا لحقيقة أن الجهاز يتحرك بالتوازي مع محور حركته. على عكس صمامات البوابة ، يمكن استخدامه ليس فقط كجهاز مانع ، ولكن أيضًا كجهاز تنظيم ، نظرًا لأن تصميمه سيسمح لك بعدم منع تدفق الوسيط تمامًا ، ولكن جزئيًا.

عيب كبير هو عدم قدرة الصمام على الاستجابة لتغير السرعة والضغط في النظام. لذلك ، فإن نطاقه عبارة عن خطوط أنابيب ذات تدفق وضغط ثابت نسبيًا لوسط العمل. بالإضافة إلى تنظيم الأجهزة وقفلها ، هناك هياكل تجاوز وخلط وتوزيع لهذه الآليات.

الصنبور هو نوع آخر من صمامات الإغلاق. يمكن استخدامه كجهاز حظر أو تنظيم. وهي تعمل على النحو التالي: يتحرك عنصر القفل ، الذي يدور حول محوره ، في الاتجاه العمودي لتدفق الوسط. عنصر القفل على شكل قرص. بسبب دوران السائل حول محوره ، يتداخل السائل في اتجاه عمودي.

تقدم السباكة الحديثة حلول تصميم متنوعة للصمامات ، والتي لها خصائصها الخاصة. وهذا بالطبع يستلزم وجود مزايا وعيوب مميزة تظهر في ظروف مختلفة. لذلك ، من أجل اختيار الصمامات المناسبة ، من الضروري مراعاة ميزات تصميم خط الأنابيب ، وكذلك شروط الاستخدام ومتطلبات جهاز معين. للقيام بذلك ، تحتاج إلى فهم كيف ، على سبيل المثال ، يختلف الصنبور عن الصمام ، لأن الاختلاف بينهما ليس واضحًا جدًا.

أصناف

يتوفر صمام البوابة بشفة من الحديد الزهر في إصدارات مختلفة. تنقسم الأجهزة إلى أنواع وفقًا لاتجاه العمل - موازية وعمودية. الخيار الأخير ثابت ويمتد بشكل عمودي على التدفق الرئيسي. يتم تثبيت الملحقات المتوازية بزاوية صفرية ولا تعيق التدفق عندما تكون في الوضع القياسي.

يوجد أيضًا تقسيم وفقًا لخصائص التصميم - وهي عناصر على شكل بوابة وكرة وإسفين. هذه الأخيرة عبارة عن صمامات إغلاق من النوع القياسي. إنها فعالة جدًا ، ولديها نوع من الحجب العمودي ، لكنها ثقيلة جدًا.

يشبه التصميم الكروي قفل العناصر المنزلية من النوع المماثل. أكثر الأجهزة استخدامًا هي DU 50 نظرًا لتكلفتها المنخفضة نسبيًا. يحتوي صمام بوابة شفة DN 100 على عنصر قرص خاص يغلق خط الأنابيب بنابض قوي. كقاعدة عامة ، يتم تثبيته على خطوط أنابيب النفط وشبكات الغاز.

التصنيف حسب طريقة التحكم:

• الأجهزة المحمولة.
  يتم التحكم في هذا النوع يدويًا عن طريق تدوير مقبض أو صمام خاص. على الرغم من الحاجة إلى بذل جهد بدني كبير ، إلا أنها لا تتطلب صيانة ونادرًا ما تفشل.
• التركيبات الكهربائية.
  يحتوي على محرك كهربائي مدمج للتحكم. يتم حظر النظام بشكل مستقل ، بعد الضغط على الزر.

مبدأ العملية والأصناف

مبدأ تشغيل جميع أنواع الصمامات مشابه لبعضها البعض.يشكل جسم وغطاء الصمام تجويفًا توضع فيه وحدة القفل. يتم وضع الفلنجات على الجسم ، والتي يتم من خلالها توصيل الصمام بخط الأنابيب. اعتمادًا على نوع الاتصال ، يمكن أن يكون التصميم ذو حواف ورقاقة ، يتم تثبيتها بين حواف المقاطع المجاورة لخط الأنابيب (صمام بوابة الرقاقة له أبعاد أصغر بكثير.

داخل الجسم ، بجانب عنصر القفل ، يوجد مقعدين (متوازيين أو بزاوية معينة مع بعضهما البعض). يتم ضبط المصراع عن طريق تدوير المشغل ، الذي تتصل به آلية القفل عن طريق ساق. اعتمادًا على مبدأ حركة الجذع ، يمكن أن يكون الصمام قابلاً للسحب (يقوم الجذع بحركة تحويلية دورانية عند الإغلاق) أو قابل للدوران (حركة دورانية حصرية).

يتم تثبيت الجذع داخل صمولة الجري ، ويسمى هذا التجميع زوجًا ملولبًا. يضمن الجوز ، عندما يدور محرك الأقراص ، حركة عنصر القفل في اتجاه معين. عندما يتم نقل الصمام إلى الوضع المغلق ، يتم ضغط جدرانه على الأسطح المانعة للتسرب من المقعد ، بينما في وضع الفتح ، يخرج الصمام تمامًا من تجويف الجسم.

يتم إجراء التصنيف الرئيسي للصمامات اعتمادًا على نوع آلية القفل ، والتي بموجبها تنقسم الصمامات إلى:

• وتد؛
• موازى؛
• بوابة؛
• خرطوم.

المصراع له شكل مخروطي ؛ عند الإغلاق ، يدخل السروج الموجودة بزاوية معينة مع بعضها البعض ويغلق الفتحة. يمكن أن يكون الإسفين ، حسب التصميم ، صلبًا أو صلباً.

يوفر الإسفين من النوع الصلب (الصلب) أقصى إحكام في الوضع المغلق ، ومع ذلك ، قد يكون تشغيل هذا التصميم مصحوبًا بعدد من المشكلات المرتبطة بانحشار الصمام بسبب تقلبات درجة الحرارة أو تلف أسطح الختم بسبب التآكل .

يحتوي صمام البوابة ذي الحواف على بوابة ، تتكون من اثنتين تقعان بزاوية مع بعضهما البعض ، وهي متصلة بشكل صارم ببعضها البعض. هذا التصميم موثوق به للغاية - فهو لا ينحشر ، والأختام عرضة لأدنى حد من التآكل ويتطلب جهد أقل بكثير لتغيير موضع الصمام. صمام البوابة ذو الحواف هو النوع الأكثر شيوعًا لتجهيزات السفن.

يتكون الصمام من قرصين يتحركان بين مقاعد مانعة للتسرب متوازية. هناك اختلاف في التصميم المتوازي ، حيث تتميز وحدة القفل بتصميم مماثل ، ومع ذلك ، يتكون المصراع من قرص واحد.

يتم تثبيت الصمامات المنزلقة على خطوط الأنابيب بحركة أحادية الاتجاه لوسط العمل. نظرًا لبساطة التصميم ، فهو غير قادر على توفير أقصى إحكام للسقف ، ومع ذلك ، فإن بوابة الانزلاق قابلة للصيانة ، مما يسمح باستخدام مثل هذه التصميمات في أنظمة الصرف الصحي والصرف الصحي التي تنقل السوائل ذات المحتوى العالي من الجسيمات الميكانيكية .

تختلف الصمامات من نوع الخرطوم اختلافًا جوهريًا عن نظيراتها التي تم النظر فيها سابقًا. لا توجد مقاعد مانعة للتسرب في تصميمها - حيث يدور تدفق العمل داخل خرطوم مطاطي مرن ، والذي يعزل تمامًا الأسطح الداخلية للجسم عن السائل المنقول. يتم منع التدفق عن طريق الضغط على الخرطوم بقضيب.

هذه التصميمات مخصصة للتركيب على خطوط الأنابيب التي تنقل المواد اللزجة والسوائل العدوانية كيميائيًا ، والتي يحدث تحت تأثيرها تآكل الفولاذ المتسارع - المطاط مادة مقاومة لمعظم المركبات الكيميائية. يمكن تشغيل هذه الصمامات عند درجات حرارة تصل إلى 110 درجة
ويعمل بضغط متوسط ​​يصل إلى 1.6 ميجا باسكال.

تتحدث هذه المقالة عن صمامات البوابة الإسفينية ذات الحواف ، وخصائصها ، ومبدأ التشغيل ، والأهم من ذلك ، استخدام هذه المنتجات في خطوط الأنابيب المختلفة:

هناك طلب على صمامات البوابة الإسفينية ذات الحواف في اتصالات الإنتاج الصناعي على أنابيب المياه والنفط والغاز. إنها جزء لا غنى عنه من أي خط أنابيب حيث يكون من الضروري سد قسم أو الأنبوب بالكامل. عناصر الصمامات هذه ليست معقدة في التصميم ، فهي تتمتع بعمر خدمة طويل (يصل إلى 50 عامًا). من أجل التشغيل الآمن لخط الأنابيب ، يتم تثبيتها على مسافة معينة من بعضها البعض بحيث يمكن إغلاق الأنبوب بسرعة في حالة وقوع حادث أو إصلاح.

إجابات الخبراء

توربليخ:

لذلك: دعونا نفهم: صمام البوابة. هذا جهاز قفل ، يحتوي على خدين معكوسين في مرآة الجسم ، ويرفعان من الأعلى أو يسقطان من الأسفل ، بسبب الجذع المتحرك المثبّت في الدفة ، تفتح الصمامات أو تغلق الماء الممر. الخدين على شكل إسفين. يكون صمام البوابة مفتوحًا عندما يكون الجزء العلوي من الجذع مرفوعًا ومغلقًا تمامًا عند غرقه. تتوفر صمامات البوابة لقطر خط أنابيب لا يقل عن 50 مم. ودائمًا مع حامل FLANGE.

الصمام: هذا جهاز إغلاق يحتوي أيضًا على عجلة يدوية وساق مثل الصمام ، لكن العجلة اليدوية تظل ميتة على الجذع ، والساق نفسها مثبتة في صندوق الجرام للصمام نفسه. وفي الطرف المقابل يوجد ما يسمى بصمام pyatak مع بطانة من البارونيت. يغلق مرآة الصمام ، وبالتالي يسد مرور الماء. الصمامات ذات حواف وملولبة (وفقًا لنوع توصيل خط الأنابيب)

صنبور: يعمل جهاز الإغلاق هذا بطريقة مختلفة تمامًا. له جسم مجوف ذو فتحتين مع مرآة داخلية ، تنعكس عليها الفلين البرونزي فوق المنطقة بأكملها ، والتي تحتوي على فتحة داخلية. عندما يكون هذا الثقب مقابل الفتحات الموجودة في تجويف الهيكل ، يكون ممر المياه مفتوحًا. عندما يتم تدوير القابس بمقدار 90 درجة ، فإنه يغلق المجرى المائي. الرافعات مثبتة فقط في خط الأنابيب.

لكن ضع في اعتبارك أن الصنبور ، على عكس الصمام والصمام ، لا ينظم تدفق المياه! تم تصنيفها فقط للفتح الكامل أو الإغلاق الكامل.

بونجورنو بامبيني:

الصمام مغلق والصنبور مغلق

أوماروف:

الصمام له وضعان فقط: مفتوح أو مغلق ، ويمكن للصمام تنظيم تدفق السائل. بالإضافة إلى اختلاف التصميم

أرتور إريمينكو:

كلاهما يمكن أن يمنع تدفق وسيط العمل. كل من صمامات البوابة والصنابير مختلفة ، لذلك تحتاج إلى المقارنة بشكل أكثر تحديدًا.تختلف التصميمات المختلفة عن مقاومة مطرقة الماء. إنها تسد بشكل مختلف ، تختلف الأبعاد وأطوال البناء ، وتختلف من حيث قابلية الصيانة ، وكقاعدة عامة ، تكون صمامات البوابة أرخص.

يخاف:

صمام من كلمة الضغط في الشكل السفلي ، الجزء الأرجواني يدفع وهناك الكثير من الرافعات وهي مبنية على مبادئ مختلفة

أفوتارا:

يتحرك الصمام للداخل وينغلق الصمام. يكون الصمام أكثر إحكامًا للهواء في الحالة المغلقة مقارنة بالصمام ، ولكنه يتمتع بمقاومة هيدروديناميكية أكبر في الحالة المفتوحة (لا يتم احتساب الصمامات الكروية)

الفرق بين الصمام والصمام الكروي: يمكن للصمام أن ينظم التدفق ، والصمام الكروي لا يمكنه ذلك ؛ توجد الصمامات لأي قطر من خطوط الأنابيب ، والصمامات الكروية فقط للصمامات الصغيرة (بسبب قوة الإغلاق الهائلة).

يوريوس زاكساس:

تدور الرافعة ، يتحرك الصمام للأمام. اعتقد ذلك.

دوجميت:

يمكن ضبط الصمام كما يحلو لهم ، والصمام الحالي كما ينبغي)))

الكسندر كوزمين:

الصمام له وضعان - مفتوح ومغلق. يمكن إيقاف الصمام في أي وضع وسيط.

******:

اثنان مختلفان من حيث التصميم. عادة ما يكون للصنبور نظام مخروطي أو كروي. والصمام في الواقع يكرر مبدأ اللولب.

يوبي:

مقاومة لمطرقة الماء ، وبالطبع التصميم.

الكسندر يه:

Wikipedia en.wikipedia / wiki / Pipeline_fittings »أنواع التركيبات

وفقًا لـ GOST R 52720-2007 ، فإن صمام البوابة هو نوع من الصمامات يتحرك فيه عنصر القفل أو التنظيم بشكل عمودي على محور تدفق متوسط ​​العمل.

الصمام (الصمام) هو نوع من الصمامات يتحرك فيه عنصر القفل أو التنظيم بالتردد بالتوازي مع محور تدفق وسيط العمل. تشمل الصمامات أيضًا هياكل الصمامات (الصمام الدوار) ، حيث يتحرك الصمام على شكل لوحة في قوس.

الصمام هو نوع من الصمامات حيث يدور عنصر قفل أو تنظيم في شكل جسم ثورة أو جزء منه حول محوره ، ويقع بشكل تعسفي بالنسبة لاتجاه تدفق وسيط العمل.

صمام الفراشة (المثبط ، الصمام الدوار ، الصمام المحكم ، الصمام المحكم) هو نوع من الصمامات يكون فيه عنصر القفل أو التنظيم على شكل قرص يدور حول محور عمودي أو بزاوية اتجاه تدفق وسط العمل. »

المزيد عن الحنفية والصمام en.wikipedia / wiki / Water_faucet en.wikipedia / wiki / Valve

الكسندر أوسيبوف:

يوجد على اليسار صمام ، وعلى اليمين يوجد صمام. وفي الآونة الأخيرة ، كان هناك اتجاه لاستبدال الصمامات القديمة بصمامات كروية.

الملامح الرئيسية للرافعات

يختلف الصنبور عن الصمام وصمام البوابة في أنه ليس من الضروري تدوير المغزل لبدء التدفق أو إيقافه بصنبور.

ليس لديهم ساق ، ومصراعهم مصنوع على شكل كرة أو مخروط أو أسطوانة مع فتحة لمرور التدفق وتدور بشكل عمودي على التدفق. إذا تزامن محور فتح الصمام مع محور خط الأنابيب ، يكون الصمام مفتوحًا ، لأن التدفق يمر عبر الفتحة. إذا تم تدوير الصمام 90 درجة ، فسيتم إغلاق الصمام. يختلف الصنبور عن الصمام وصمام البوابة في أنه لا يتطلب تدوير المغزل لبدء التدفق أو إيقافه بصنبور. للقيام بذلك ، ما عليك سوى تدوير المصراع بمقدار 90 درجة. هذا ما يميز الحنفية عن صمام البوابة. لا تحتوي على دولاب الموازنة ، لذا فهي تعمل بواسطة كرنك. يكون الصمام في حالة الفتح إذا كان المقبض موجودًا على طول خط الأنابيب ، وإذا كان عموديًا ، يتم إغلاقه.

بالنسبة للرافعات المخروطية ، يتم تصنيع المصراع وفقًا لنوع المخروط المقطوع. به فتحة لمرور التدفق على شكل مستطيل أو دائرة. يحتوي جسم الصنبور أيضًا على سطح مخروطي. يتم ذلك بحيث يمكن للفلين أن يجاور السرج بإحكام.

من أجل إحكام الغلق ، يتم غلقه باستخدام مادة تشحيم ، والتي يجب أن تملأ جميع الفجوات الدقيقة بين الجسم والصمام. في نفس الوقت ، فإنه يقلل من الجهد المطلوب للانعطاف. الفلين في حالة مضغوطة على سطح الهيكل.

هناك طريقتان للضغط على الغالق ، وبالتالي
يميز بين صندوق التعبئة وصمامات الشد.
في صمامات صندوق الحشو ، بين الطرف العلوي للسدادة وغطاء الصمام ، يوجد صندوق حشو. هذا عنصر مرن يضغط الصمام على الجسم بقوة ثابتة. صمامات الشد لها ساق في الجزء السفلي من السدادة ، والتي تمر عبر فتحة الجسم. يتم الضغط على المصراع بواسطة زنبرك. تعتبر هذه الصمامات أكثر موثوقية ، حيث لا تحتوي على صندوق حشو ، يتم فقد خصائصه المرنة بمرور الوقت. لذلك ، في مثل هذه الصناعات المهمة مثل إمدادات الغاز ، يتم استخدام رافعات التوتر.

الصمامات المخروطية منخفضة التكلفة ، وليس من الصعب مراجعتها ، فهي تتميز بتصميم بسيط ومقاومة هيدروليكية منخفضة نسبيًا. هذه هي مصلحتهم.

لكن هذه الرافعات لها أيضًا عيوب. يتطلب الأمر الكثير من الجهد لقلب الفلين. بمرور الوقت ، تصبح الطبقات الصغيرة بين المصراع وسطح الجسم مغطاة بالرواسب. في هذه الحالة ، هناك حاجة بالفعل إلى قوة كبيرة لتدوير المصراع ، مما قد يؤدي إلى كسر الرافعة.

لإنتاج الحنفيات ، يلزم وجود سطح عالي الجودة للبوابة والجسم ، لذا فهي مصنوعة من البرونز والنحاس الأصفر.بالإضافة إلى ذلك ، فإن هذه المعادن أقل عرضة للتآكل ، وهذا يطيل من عمرها التشغيلي.

صمام الكرة وفرق الصمامات وميزات المنتج

ما الأفضل للشراء: صنبور أم جهاز كالصمام؟ من المستحيل حقًا إعطاء إجابة دقيقة على هذا السؤال. في الواقع ، في بعض الحالات ، من الضروري استخدام صمام كروي ، ولكن في حالات أخرى - صمام خاص. بالإضافة إلى ذلك ، من المستحسن أن نلاحظ هنا حقيقة أن الرافعة تعتبر جهازًا أكثر ملاءمة للاستخدام. في هذه الحالة ، يمكن تدوير المقبض 90 درجة. نتيجة لهذا ، يتم حظر المياه الواردة. لكن يجب لف صمام الإغلاق الموجود في الصمام من أجل إغلاق أو فتح مصدر المياه.

بالإضافة إلى ذلك ، توجد صمامات خاصة مع جوانات على الصمام. عندما تهالك ، يكفي استبدالها بإصدار جديد. يوصى أيضًا باستبدال الختم نفسه بشكل دوري. ولكن مع وجود مجموعة متنوعة من الصمامات الكروية ، فإن مثل هذه المشكلات غير موجودة بالفعل. يوصى هنا فقط بالعناية المستمرة والشاملة للسطح نفسه. يجب أن يكون دائمًا في أفضل حالة.

بشكل عام ، إذا تم توفير كمية كافية من الماء العسر للغرفة ، فمن المستحسن تركيب صمام. بعد كل شيء ، يخضع مثل هذا المنتج للإصلاح ، وإن كان جزئيًا ، ولكن لا يزال. في حالة تلف الرافعة لسبب ما ، فلا يمكنك الاستغناء عن استبدالها بالكامل.

مع كل هذا ، غالبًا ما يمكن شراء الصمام بتكلفة أقل ، إذا تم مقارنته بالنوع الثاني من المنتج. يرجع هذا السعر غير المرتفع بشكل أساسي إلى حقيقة أن الجهاز لديه تصميم بسيط لعنصر مثل صمام الإغلاق.

في أي حالة ، يتم استخدام نوع الإغلاق من الصمامات في العصر الحديث لإنشاء مجموعة متنوعة من أنظمة أنابيب الصرف الصحي والغاز. وغالبًا ما توجد أيضًا في خطوط الأنابيب ذات الأغراض العامة. الجهاز مخصص لمنع تدفق الغاز أو الماء. لهذا الغرض ، من الممكن تركيب ليس فقط الصمامات وصمامات البوابة ، ولكن أيضًا الأجهزة مثل الصنابير والصمامات. كل منهم لديه عدد كبير من المزايا وبعض الخصائص السلبية. كل شيء يعتمد على الموقف.

وبالتالي ، يكمن الاختلاف بين الصمام والصنبور في البداية في حقيقة أنه باستخدام الصنبور يستحيل تنظيم ضغط تدفق العمل. لكن المنتج الثاني يسمح بهذا الإجراء.

تستخدم صمامات الإغلاق في بناء أنظمة الغاز والصرف الصحي. يمكن ملاحظة هذه الأجهزة على أنواع مختلفة من الأنابيب ، والغرض المباشر منها هو منع أي تدفقات (ماء أو غاز). يعتبر الصنبور والصمام الآليات الرئيسية لهذا النوع.
بناءً على خصائص هذه الآليات ، يتم تحديد نوع معين من الأجهزة. لاتخاذ القرار الصحيح ، عليك أن تعرف ما الذي يعمل وكيف.
ما الفرق بين الصنبور والصمام؟

يجب القول أنه لا يمكن للصنبور ولا الصمام تغيير اتجاه التدفق ، يتم استخدامهما فقط عندما يكون من الضروري منع التدفق جزئيًا أو كليًا. عند تثبيت الصنابير والصمامات في نظام خطوط الأنابيب ، تحتاج إلى إلقاء نظرة على السهم - فهو يوضح الاتجاه الصحيح للحركة. يساهم التركيب غير الصحيح في المقاومة الهيدروليكية المفرطة ، مما سيؤثر على عمر الخدمة ، وقد يؤدي إلى التشغيل غير الصحيح والأعطال. يشتمل هيكل الصمام على الصناديق الفخذية ، والتي تسمح بالجلوس بإحكام على مقعد الحفرة.

هناك أيضا اختلافات بصرية. تختلف مقابض أجهزة القفل هذه - يحتوي الصمام على "حمل" ، وهو أمر ضروري للتحكم السلس في التدفق ، بينما يحتوي الصنبور على مقبض بسيط متصل بالساق

الجواب على سؤال أيهما أفضل صنبور أم صمام؟ رقم. من المستحيل إعطاء مثل هذه الإجابة ، لأن كل نوع من الصمامات مصمم لأداء مهام معينة. يحتوي الصمام ، على عكس الصمام ، على ميزات تصميم تساهم في تشغيله عندما يكون من الضروري إيقاف التدفق بسرعة. ويرجع ذلك إلى الهيكل الأبسط للمقبض ، حيث يستغرق لف "حمل" الصمام وقتًا أطول. فيما يتعلق بعمر الخدمة ، يكون الصمام أدنى من الصنبور ؛ يفترض تصميمه وجود عناصر مانعة للتسرب تنكسر بشكل دوري وتحتاج إلى الإصلاح أو الاستبدال. ومع ذلك ، فيما يتعلق بقابلية الصيانة ، فإن الصمام له مزايا ، لأنه في هيكله يمكن استبدال الأجزاء التي فشلت. إذا كانت الرافعة مشوهة ، فمن الضروري استبدالها بالكامل.
