البدائل
VChSHG
أول لقاء

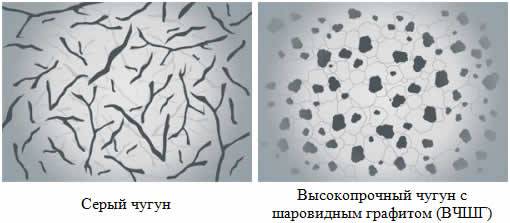

تحت هذا الاختصار يكمن ما يسمى بحديد الزهر المطيل مع الجرافيت العقدي.
لشرح معنى المصطلح ، تحتاج إلى الخوض بإيجاز في غابة الفيزياء.
- يتم تحديد جميع الاختلافات الرئيسية بين الحديد الزهر والصلب - هشاشة ، وانخفاض ليونة ومقاومة عالية للتآكل - من خلال وجود أحد أشكال الكربون - الجرافيت فيه.
- الجرافيت العادي له مظهر رقائق مسطحة مصغرة. ومع ذلك ، أثناء إعادة التبلور ، الذي يحدث عند إدخال بعض الإضافات (على وجه الخصوص ، المغنيسيوم ومركباته) في مصهور الحديد الزهر الرمادي ، فإنه يغير شكله إلى كروي.
- في الوقت نفسه ، تتغير الخصائص الفيزيائية للمعدن بشكل كبير: فهو يكتسب المتانة والليونة ومقاومة أحمال الصدمات ، مع الحفاظ على مقاومة التآكل.
الأمر الممتع بشكل خاص هو أن سعر طن من المواد يتغير قليلاً أثناء التحول. لا تتعدى النسبة الإجمالية للإضافات التي تسبب إعادة بلورة الكربون 0.08٪ بوزن الحديد الزهر.
تعتبر أنابيب المياه ذات الفتحات المصنوعة من حديد الدكتايل اليوم البديل الرئيسي للحديد الزهر الرمادي.
- إنها تتفوق على أنابيب الحديد الزهر في مقاومة الانضغاط والانحناء ، ناهيك عن جميع أنواع أنابيب البوليمر. وفقًا لذلك ، يمكن مد خطوط إمداد المياه بأنابيب حديد الدكتايل تحت الطرق السريعة المزدحمة وفي التربة غير المستقرة. لديهم كل صفات الفولاذ ، باستثناء كعب أخيل - مقاومة منخفضة للتآكل.
- تم حل مشكلة مطاردة الأجراس التي تستغرق وقتًا طويلاً ومنخفضة التقنية تمامًا. بدلاً من النقش ، يتم استخدام مآخذ ذات أختام مطاطية حلقية. بالطبع ، مع أحجام الأنابيب الكبيرة ، يتضمن تجميع المقابس استخدام المعدات الثقيلة ؛ ومع ذلك ، فإن كتلة هذه الأنابيب ستمنع بأي حال من الأحوال التثبيت اليدوي لخط الأنابيب.
المستندات المعيارية
يتم تنظيم إنتاج عناصر أنابيب الضغط من حديد الدكتايل بمعيار منفصل - GOST R ISO 2531-2008.
دعنا نسلط الضوء على نقاطه الرئيسية.
- وفقًا للوثيقة ، يمكن أن يكون للأنابيب والتجهيزات أحجام اسمية من 40 إلى 2600 ملم ، مما يجعل من الممكن استخدام حديد الدكتايل لإنشاء طرق سريعة تغذي مدن بأكملها.
- يجب ألا يكون لتكوين المعدن ، وفقًا لـ GOST ، تأثير ضار على تكوين الماء.
- يتم تنظيم طول الأنابيب وفقًا للمعيار اعتمادًا على قطرها الاسمي:
الحد الأقصى المسموح به للانحناء لا يزيد عن 0.125٪ من طول الأنبوب.
كطلاء خارجي لخط الأنابيب ، اعتمادًا على ظروف التشغيل ، يمكن استخدام ما يلي:
- معدن الزنك.
- طلاء الزنك (مسحوق الزنك في مادة رابطة البوليمر).
- بولي ايثيلين.
- البولي يوريثين.
- الاسمنت الليفي.
- شريط بوليمر لاصق.
- راتنجات الايبوكسي.
- المصطكي البيتوميني أو الطلاء.
للحماية الداخلية للأنابيب والتجهيزات ، يتم استخدام:
- مونة أسمنتية (أسمنت بورتلاند ، أسمنت خبث بورتلاند ، أسمنت ألومنيوم).
- بولي ايثيلين.
- البولي يوريثين.
- راتنجات الايبوكسي.
- دهان بيتوميني (معاجين).
يجب أن تشير علامات عناصر خط الأنابيب إلى:
- الصانع (الاسم أو العلامة التجارية).
- سنة الصنع.
- بيان المادة (VChShG).
- الحجم الاسمي.
- المعيار الذي تم تصنيع المنتج وفقًا له.
بولي ايثيلين
تعتبر أنابيب الضغط المصنوعة من البولي إيثيلين البديل الرئيسي لأنابيب الحديد الزهر اليوم.
من الواضح أن التعارف التفصيلي معهم يتجاوز نطاق موادنا ، لذلك سننتبه فقط لخصائصهم الرئيسية.
- يقدر المصنعون عمر خدمة البولي إيثيلين بأنه "50+" سنة غامضة. في الممارسة العملية ، يمكن اعتبار هذه المادة أبدية تقريبًا.
- لا يمكن أن تكون الرواسب على الجدران ، التي تقلل تجويف الأنبوب ، من حيث المبدأ. لا يسمح السطح الأملس للبوليمر ذي الصفات اللاصقة المنخفضة للغاية بتكوين الانسدادات.
- يتم إجراء جميع التوصيلات عن طريق اللحام التناكبي.تبلغ قوة الوصلة 80٪ على الأقل من قوة الأنبوب بالكامل.
الادعاء الوحيد للبولي إيثيلين ، الذي يسمح لأنابيب الحديد الزهر بالبقاء في السوق حتى يومنا هذا ، هو الليونة العالية ، ونتيجة لذلك ، صلابة الحلقة المعتدلة للغاية. يمكن وضع خط أنابيب رئيسي من البولي إيثيلين في تربة قابلة للتشوه فقط مع الحماية بواسطة مزراب خرساني مقوى.
مطاردة الأنابيب
عند تجميع نظام يتكون من أنابيب من الحديد الزهر ، من الضروري توقع طريقة لسد الفجوات التي تظل ثابتة بين الجانب الخارجي للجزء المدرج من الأنبوب والسطح الداخلي للمقبس. بمعنى ، يجب أن تفكر في كيفية سك أنابيب الحديد الزهر. هناك طريقتان لحل المشكلة ، دعنا نفكر فيهما بمزيد من التفصيل.
ختم مآخذ بخليط الأسمنت
تبدو تقنية المطاردة كما يلي:
- تركيب ختم الراتنج.
- قم بسد عاصبة الراتنج في التجويف حتى ثلثي عمقها ؛
- عند تشكيل حلقة الحبل الأولى ، قم بلف نهاية الحزمة فوق الحلقة بحيث لا تسقط في الأنبوب.
- استخدام ملاط الأسمنت.
- قم بخلط علامة الاسمنت 300-400 بالماء (بالوزن) بنسبة 9: 1 ؛
- يجب ملء المكان المتبقي بعد ضغط الحزمة في المقبس بمدافع الهاون الأسمنتية ؛
- اضرب الأسمنت بقوة بمطاردة ومطرقة حتى الارتداد المطارد من الأسمنت ؛
- لإعداد أفضل للمحلول بعد الجلفطة ، قم بتغطيته بقطعة قماش مبللة.
لزيادة إنتاجية العمل ، يجدر استخدام السد والنقش الموسع ، مما يسمح لك بتسريع العملية بحوالي 30٪.
إذا تم تنفيذ العمل في فصل الشتاء ، فيجب خلط الأسمنت بالماء الساخن ، ويجب عزل الوصلات بعد الختم.
ختم مآخذ مع الأسمنت الأسبستي
هناك طريقة أخرى لسد أنبوب من الحديد الزهر وهي استخدام خليط الأسمنت الأسبستي. العملية لها اختلافان:
- يتم تحضير خليط جاف من ألياف الأسبستوس والأسمنت بخلطهم بنسبة 1: 2.
- قبل الاستخدام المباشر ، يتم ترطيب الخليط الجاف بالماء: من 10 إلى 12٪ من الكتلة الأولية للخليط.
تبدو تقنية المطاردة نفسها مشابهة للطريقة الأولى.
في هذا الصدد ، تم الانتهاء من العمل الشاق - مطاردة و / أو مطاردة أنابيب الحديد الزهر. لتحقيق أفضل نتيجة ، يجب أن يعهد هذا العمل إلى متخصصين مؤهلين. فقط في هذه الحالة ، يمكنك التأكد من أن كل شيء سيتم بشكل صحيح ، ولن تضطر إلى التعامل مع إصلاحات أكثر تعقيدًا ، والقضاء على عيوب التثبيت أو التفكيك الرديء الجودة.
الميزة الرئيسية للحديد الزهر هي المتانة ، وعيوبها الرئيسية هشاشة. يجب مراعاة هاتين الميزتين عند صيانة وإصلاح أنابيب ضغط الحديد الزهر. يفرض هشاشة الحديد الزهر متطلبات معينة على توصيل أنابيب الحديد الزهر. يجب أن يكون قويًا ومشدودًا من جهة ، ومرنًا بدرجة كافية من جهة أخرى. الحقيقة هي أن الأنابيب الموضوعة في الأرض لا ترقد بلا حراك. تتميز التربة أيضًا بالانكماش والضبابية. عند التجميد ، يتمدد الماء الموجود في الأرض. كل هذا يقود إلى حركة الأرض. الغليون ، كما يقولون ، "يمشي". تقليديا يتم حل هذه المشكلة مطاردة الأنابيب
- توصيل الأنابيب بحيث يكون هناك هامش من المرونة عند المفاصل. يتم إدخال الطرف الأملس لأحد الأنابيب في مقبس الآخر. لا تزال فجوة صغيرة 3-5 مم عند التقاطع ، والتي تسد ثلثي العمق بحبل من الراتنج (الكابول). الشريط عبارة عن حبل رفيع يتم إدخاله في الفجوة على شكل طبقات. بعد كل منعطف ، يتم ضغط الخيط بسد - أداة خاصة. يتيح لك هذا الاتصال توصيل الأنبوب بإحكام ، ولكن بهامش من المرونة. لزيادة قوة المفصل ، يتم تدعيم الثلث المتبقي من الفجوة أو ملؤه بالرصاص. الخيار الثاني أكثر موثوقية وأفضل ، لأن. تتعرض الوصلات في أنابيب الضغط لأحمال كبيرة.كلا الإجراءين معقدان للغاية ويستغرقان وقتًا طويلاً. يتصرف الأسمنت بشكل متقلب مع الرطوبة العالية أو المنخفضة ، والعمل مع ذوبان الرصاص يتطلب مهارة وتحضيرات إضافية. يتم حاليًا استخدام طرق أكثر تقدمًا لربط أنابيب ضغط الحديد الزهر. على سبيل المثال ، مقبس بحلقة مطاطية مانعة للتسرب ووصلة لولبية مأخذ توصيل. ولكن بدأ استخدام هذه المركبات مؤخرًا نسبيًا. تذكر أن ميزة الحديد الزهر هي المتانة. عمر خدمة أنابيب ضغط الحديد الزهر أكثر من مائة عام. وبالتالي ، لا تزال خطوط الأنابيب المصنوعة وفقًا للتقنيات القديمة مستغلة بنشاط.
—
تنبيه 1
ÐÐ ° ÑекР° нкР° Ð ° ÑÐ ± ÑÑоÑеменÑом
أ
|
ÑÑок-ÑÐ ° Ð ± Ð »Ð´Ð» Ñ. أ |
RÐ »Ñ Ð · Ð ° ÑекР° нки ÑÑков استعادة.
أ
RÐ »Ñ Ð · Ð ° ÑекР° нки ÑѲ ÑÑÐ ± Ñоводов ÑпоР»ÑÐ · ÑÑжел · Ñе
أ
ثرÐ »Ðµ поР»Ð½Ð¾Ð¹ Ð · Ð ° ÑекР° нки . Ð Ð Ð Ð Ð ² ² Ð Ð Ð Ð ² ² ² Ð δ شارب. . . Ru Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð μ μ Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ðμ
أ
رجع Ð · Ð ° ÑекР° нкой ÑÑков Ð ± ÐμÑонной ÑмÐμÑÑ Ð¾ÑиÑÐ ° Ñ ÑÑки Ð¾Ñ Ð½Ð ° Ð »μÑов ÑÑÐ ÑÑоÑÐ¾Ð½Ð½Ð¸Ñ Ð¿ÑÐμÐ'мÐμÑов، ÑомÑÐÐ ° Ñ ²» ² Ð¿Ñ ° ÑÑÑÑк и ÑÑÑемÑе повеÑÑнÑÑÑÑRÑÑи ÑÑÑÑÑий.
أ
صفائح الصخور Ð · Ð ° ÑекР° нке ÑÑковкоР»Ð¾Ð½Ð½ Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ñ ñ ñ Ð Ð Ð Ð Ð Ð ميكرولتر
أ
|
ÑемР° нР° ÑгивР° ниÑÐ ° ÑÐ ± ÑÑоÑе. أ |
ÑÐ ± еÑÑоÑеменÑÐ »Ñе Ñил ÑиÑÑкие ÑÑÑÑ Ñ Ð · ° ÑекР° нкой نرتس ° ÑÐμмÐμнÑом оР± ÐμÑпÐμÑивР° Ñ μÑÑкоÐμ، но ÑоР»Ñ μ гÐμÑмÐμÑиÑноÐμ ÑоÐμÐ'инÐμниÐμ، кР° к и ² ÑгÑннÑÑ ÑÐ ° ÑR нÑÑ ÑÑÐ ± Ð ° Ñ.
أ
|
Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ° Ð أ |
СеÑоР° пР»Ð ° Ð2 Ð · Ð ° ÑекР° нкР° Ð ½Ðð Ð ° Ð Ð Ð ° Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ° Ð Ð Ð Ð Ð ° Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð
أ
£ £ Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð · Ð ° ÑекР° нки ÑѲ ÑÑÐ ± Ñоводов. Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ðμ Ð ± ÑÑмР° ми дР»Ñ ² Ñ ÑÑоР· ионной ÑойкРÑÐμÑÐ¸Ñ Ð¸Ð · ѲР»ÑÐμÑÑÑ Ð² ÑоÑмÐμ кÑÑÑков، ÑкÑÐμпл μннÑÑ μÐ »μÐ · ной Ñовол окой иР»Ð¸ Ð ± ÑмР° Ñми поР»ÑÐ ° ми، ÑедÑÑÐ ° вл ÑÐµÑ Ð¸Ð · ÑеР± Ñ Ð »ÑÑ، коÑоÑÑÑÑÑоР±
أ
|
مجال أ |
Ñ ÑÑμ нР° ÑнÑÑ Ð ° ÑÐ ± ÐμÑÑÑÐμмÐμнÑнÑÑ ÑÑÐ ± ѲоÐ'ов ÑимÐμнÑÑÑ Ð'Ð »Ñ ÑоÐμÐ'инÐμний нÐμ оÐμ Ñ Ñ Ð½Ð¾ и ÑиР»ÑиÑеÑкие мÑÑÑÑ Ð ± еР· Ð ± ÑÑов Ñ Ð · Ð ° ÑекР° нкой ÑÑков . Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð مقلاع
أ
Ñ ÑÑойкÐμ нР° ÑнÑÑ Ð ° ÑÐ ± ÐμÑÑÑÐμмÐμнÑнÑÑ ÑÑÐ ± ÑовоÐ'ов ÑимÐμнÑÑÑ Ð'Ð »Ñ ÑоÐμÐ'инÐμÐ½Ð¸Ñ Ð½Ðμ оРÑÑ μμ но и ÑиР»ÑиÑеÑкие мÑÑÑÑ Ð ± еР· Ð ± ÑÑов Ñ Ð · Ð ° ÑекР° нкой ÑÑков . μÐ'инÐμÐ½Ð¸Ñ Ð¿Ð¾Ð »ÑÐ ° ÑÑÑ Ð¶ÐμÑ، но в μÑмÐμÑиÑÐμÑком ÑноÑÐμнии они μ мÐμнÐμÐμ нР° Ð'ÐμжнÑ، Ðμм оÐμÐ'инÐμнР² ² Ð ñоÐðÐðÐðÐðÐðÐðÐðÐðÐðвðñðÐðÐðñ¾¾²²ðððððñ¾¾ñññ ððððððÐðÐ
أ
فيديو
نلفت انتباهك إلى مقطع فيديو مخصص لمطاردة نقطة الإنطلاق.
شيء ما ، ولكن كان هناك الكثير من الحديد الزهر في الاتحاد السوفيتي! تم تطوير جميع التقنيات مع مراعاة استخدام هذه المادة المعينة. لذلك في وضع المجاري ، لا يزال الحديد الزهر مطلوبًا بشدة. بالطبع ، يتمتع الحديد الزهر بالعديد من المزايا المهمة جدًا - يمكنه تحمل الأحمال الثقيلة ، مما يسمح لك بتجميع الناهضين على العديد من الطوابق ، وهو متين ، ويمكن أن يؤدي وظيفته لعقود في الغرف الرطبة أو الباردة ، ويتناسب الطلاء جيدًا مع قالب- أنبوب الحديد ، أي يمكن إدخاله بشكل جميل في التصميم. باختصار ، فإن أنابيب الصرف الصحي المصنوعة من الحديد الزهر هي شيء صلب ودائم. لكن في هذا الدقة يكمن عيبها الرئيسي. من الصعب للغاية تفكيك جزء من خط الأنابيب هذا إذا لزم الأمر. وأحيانًا تكون هذه حاجة ملحة. على سبيل المثال ، أنت بحاجة إلى منفذ إضافي أو أصبح المنفذ الحالي غير صالح للاستخدام. كيفية المضي قدما؟
طاردت الأنابيب قبل بدء العمل
أفضل شيء هو أن يتم العمل من قبل محترف ، سيد حرفته. في هذه الحالة ، يمكنك التأكد من جودة وكفاءة العمل المنجز. لكن هذا الخيار ليس ممكنًا دائمًا. في كثير من الأحيان ، يتعين على السباكة الانتظار لأسابيع ، وأسعارها ، بعبارة ملطفة ، مبالغ فيها. يحدث أن هذا "السيد" ليس لديه خبرة في مثل هذه الأعمال. ليس كل أولئك الذين يرتدون وزرة السباكة كذلك.
—
تنبيه 1
ÐÐ ° ÑекР° нкР° Ð ° ÑÐ ± ÑÑоÑеменÑом
أ
|
ÑÑок-ÑÐ ° Ð ± Ð »Ð´Ð» Ñ. أ |
RÐ »Ñ Ð · Ð ° ÑекР° нки ÑÑков استعادة.
أ
RÐ »Ñ Ð · Ð ° ÑекР° нки ÑѲ ÑÑÐ ± Ñоводов ÑпоР»ÑÐ · ÑÑжел · Ñе
أ
ثرÐ »Ðµ поР»Ð½Ð¾Ð¹ Ð · Ð ° ÑекР° нки . Ð Ð Ð Ð Ð ² ² Ð Ð Ð Ð ² ² ² Ð δ شارب. . . Ru Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð μ μ Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ðμ
أ
رجع Ð · Ð ° ÑекР° нкой ÑÑков Ð ± ÐμÑонной ÑмÐμÑÑ Ð¾ÑиÑÐ ° Ñ ÑÑки Ð¾Ñ Ð½Ð ° Ð »μÑов ÑÑÐ ÑÑоÑÐ¾Ð½Ð½Ð¸Ñ Ð¿ÑÐμÐ'мÐμÑов، ÑомÑÐÐ ° Ñ ²» ² Ð¿Ñ ° ÑÑÑÑк и ÑÑÑемÑе повеÑÑнÑÑÑÑRÑÑи ÑÑÑÑÑий.
أ
صفائح الصخور Ð · Ð ° ÑекР° нке ÑÑковкоР»Ð¾Ð½Ð½ Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ñ ñ ñ Ð Ð Ð Ð Ð Ð ميكرولتر
أ
|
ÑемР° нР° ÑгивР° ниÑÐ ° ÑÐ ± ÑÑоÑе. أ |
ÑÐ ± еÑÑоÑеменÑÐ »Ñе Ñил ÑиÑÑкие ÑÑÑÑ Ñ Ð · ° ÑекР° нкой نرتس ° ÑÐμмÐμнÑом оР± ÐμÑпÐμÑивР° Ñ μÑÑкоÐμ، но ÑоР»Ñ μ гÐμÑмÐμÑиÑноÐμ ÑоÐμÐ'инÐμниÐμ، кР° к и ² ÑгÑннÑÑ ÑÐ ° ÑR нÑÑ ÑÑÐ ± Ð ° Ñ.
أ
|
Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ° Ð أ |
СеÑоР° пР»Ð ° Ð2 Ð · Ð ° ÑекР° нкР° Ð ½Ðð Ð ° Ð Ð Ð ° Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ° Ð Ð Ð Ð Ð ° Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð
أ
£ £ Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð · Ð ° ÑекР° нки ÑѲ ÑÑÐ ± Ñоводов. Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ðμ Ð ± ÑÑмР° ми дР»Ñ ² Ñ ÑÑоР· ионной ÑойкРÑÐμÑÐ¸Ñ Ð¸Ð · ѲР»ÑÐμÑÑÑ Ð² ÑоÑмÐμ кÑRÑков، ÑкÑÐμпл μннÑÑ μÐ »μÐ · ной Ñовол окой иР»Ð¸ Ð ± ÑмР° Ñми поР». Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð .
أ
|
مجال أ |
Ñ ÑÑμ нР° ÑнÑÑ Ð ° ÑÐ ± ÐμÑÑÑÐμмÐμнÑнÑÑ ÑÑÐ ± ѲоÐ'ов ÑимÐμнÑÑÑ Ð'Ð »Ñ ÑоÐμÐ'инÐμний нÐμ оÐμ Ñ Ñ Ð½Ð¾ и ÑиР»ÑиÑеÑкие мÑÑÑÑ Ð ± еР· Ð ± ÑÑов Ñ Ð · Ð ° ÑекР° нкой ÑÑков . Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð مقلاع
أ
Ñ ÑÑойкÐμ нР° ÑнÑÑ Ð ° ÑÐ ± ÐμÑÑÑÐμмÐμнÑнÑÑ ÑÑÐ ± ÑовоÐ'ов ÑимÐμнÑÑÑ Ð'Ð »Ñ ÑоÐμÐ'инÐμÐ½Ð¸Ñ Ð½Ðμ оРÑÑ μμ но и ÑиР»ÑиÑеÑкие мÑÑÑÑ Ð ± еР· Ð ± ÑÑов Ñ Ð · Ð ° ÑекР° нкой ÑÑков . μÐ'инÐμÐ½Ð¸Ñ Ð¿Ð¾Ð »ÑÐ ° ÑÑÑ Ð¶ÐμÑ، но в μÑмÐμÑиÑÐμÑком ÑноÑÐμнии они μ мÐμнÐμÐμ нР° Ð'ÐμжнÑ، Ðμм оÐμÐ'инÐμнР² ² Ð ñоÐðÐðÐðÐðÐðÐðÐðÐðÐðвðñðÐðÐðñ¾¾²²ðððððñ¾¾ñññ ððððððÐðÐ
أ
أصناف التثبيت
يمكن وضع خط الأنابيب عموديًا أو أفقيًا. يتم تحديد اختيار طريقة تركيب الاتصالات من خلال الغرض المقصود من تركيبات السباكة المتصلة والمهام التي يجب حلها من خلال هذه الأنابيب. من أجل زيادة موثوقية تثبيت الهيكل ، يتم استخدام أدوات تثبيت خاصة. في كل حالة هم مختلفون.
رأسي
ارتفاع المبنى كبير - من 2.5 متر.لمنع الأنبوب من "السير" في فتحة السقف ، يتم استخدام المشابك الفولاذية. يوصى بتثبيتها تحت الوصلة (تحت التجويف).يحافظ المشبك على خط الأنابيب بإحكام ، لأنه يغطيه بقطر كامل. السحابات مثبتة على الحائط. يتم تثبيتها مع بعض الخطوات.
أفقي
يشبه مبدأ دعم الأنابيب في هذه الحالة ذلك الذي تم النظر فيه مسبقًا. في هذه الحالة ، يتم ترتيب السحابات بمسافات متساوية. لا توفر المشابك في هذه الحالة النتيجة المرجوة ، يوصى باستخدام خطافات معلقة ، وأقواس ، ووحدات تحكم. يجب أن تكون جميع عناصر التثبيت مصنوعة من المعدن ، وغالبًا ما تستخدم منتجات الصلب. إنها متينة وتدوم لفترة طويلة.
العمل التحضيري
يتم فحص المنتجات بحثًا عن العيوب. يتم تقييم الخصائص الخارجية: يجب ألا تحتوي الأنابيب على خدوش أو شقوق أو نتوءات أو بقع. يوصى باستخدام الاتصالات التي تتميز بسطح مستوٍ للجدران. يمكنك النقر برفق على المنتجات. في الأماكن المختلفة ، يجب أن يكون الصوت متماثلًا. يتم أيضًا تقييم حالة القطع. يجب أن يكون هيكلها متجانسًا ودقيقًا.
إذا كنت تخطط لتغيير أنابيب الحديد الزهر ، فيجب عليك أولاً تفكيك الاتصالات القديمة. لهذا الغرض ، يتم تحضير مطرقة (للمنتجات الموجهة أفقيًا) ، طاحونة. يتم نشر الناهض فقط بمساعدة طاحونة. لا يوصى باستخدام مطرقة في هذه الحالة ، حيث يمكن أن تدخل الأجزاء الفردية في تجويف الأنبوب ، مما يؤدي إلى انسداد يصعب إزالته. قبل تثبيت الاتصالات ، من الضروري سد الناهض. في حالة تغيير توصيل حوض المرحاض ، لا ينبغي استخدام الصرف لبعض الوقت.
تجنب المشاكل
يجب أن نتذكر أن الخصائص التقنية للحديد الزهر ليست مثالية. المنتجات المصنوعة من هذه المواد هشة للغاية. يتعرض الحديد الزهر منخفض الجودة للتشوه عند تعرضه للسائل ، وكذلك العمليات التي تحدث فيه. يمكن أن يؤثر تغيير أنظمة درجات الحرارة أيضًا سلبًا على مقاومة هذه الأنابيب ، مما يقلل من قدرتها على تحمل ضغوط قوية.
عملية مطاردة أنابيب الصرف الصحي المصنوعة من الحديد الزهر ، كما يتضح من المقال ، بسيطة للغاية. بالنسبة للتثبيت ، ستحتاج هنا إلى العمل قليلاً.
يجب تقوية العنصر المراد تثبيته نوعياً عند التقاطع عن طريق تطبيق طبقة من الراتينج. يمكن تحقيق تثبيت أكثر إحكاما بمساعدة أدوات خاصة. يتم بيعها في متاجر الأجهزة.
إذا كان نظام السباكة الخاص بك يحتاج إلى استبدال جزئي ، فلا ينبغي تأجيل هذه العملية. هذا يرجع إلى حقيقة أنه حتى أصغر الكراك يمكن أن ينمو في وقت قصير إلى حد ما ، مما سيترتب عليه تكاليف باهظة.
اساسي
تم تقديم معيار الحديد الحالي في عام 1977 ؛ تم إجراء التغييرات الأخيرة على النص مؤخرًا ، في عام 2011. فماذا يجب أن تكون أنابيب الحديد الزهر لإمدادات المياه وفقًا لـ GOST 9583-95؟
أبعاد
يوفر المعيار أنابيب مياه من الحديد الزهر من ثلاث فئات وفقًا لسمك الجدار - LA و A و B.
| المقطع الشرطي ، مم | سمك الجدار ، مم | ||
| لوس أنجلوس | أ | ب | |
| 65 | 6,7 | 7,4 | 8,0 |
| 80 | 7,2 | 7,9 | 8,6 |
| 100 | 7,5 | 8,3 | 9,0 |
| 125 | 7,9 | 8,7 | 9,5 |
| 150 | 8,3 | 9,2 | 10,0 |
| 200 | 9,2 | 10,1 | 11,0 |
| 250 | 10,0 | 11,0 | 12,0 |
| 300 | 10,8 | 11,9 | 13,0 |
| 350 | 11,7 | 12,8 | 14,0 |
| 400 | 12,5 | 13,8 | 15,0 |
| 500 | 14,2 | 15,6 | 17,0 |
| 600 | 15,8 | 17,4 | 19,0 |
| 700 | 17,5 | 19,3 | 21,0 |
| 800 | 19,2 | 21,1 | 23,0 |
| 900 | 20,6 | 22,3 | 25,0 |
| 1000 | 22,5 | 24,8 | 27,0 |
تتراوح كتلة المتر الطولي للأنبوب من 11.3 كجم (65 مم ، فئة LA) إلى 627 كجم (1000 مم ، الفئة ب). ينص المعيار على إنتاج أنابيب ذات تجاويف ذات أطوال مقاسة (2 ؛ 3 ؛ 4 ؛ 5 ؛ 6 ؛ 7 ؛ 8 ؛ 9 و 10 أمتار) وأطوال عشوائية من 2 إلى 10.5 مترًا.
متطلبات
يمكن أن يتم انتقال الأسطوانة إلى المقبس بمنحدر أو على شكل حافة.
قد تختلف أبعاد أنابيب الحديد الزهر لإمداد المياه عن الاسمية في الحدود التالية:
- طول أنبوب القياس + -20.
- سمك الجدار - -1 + 0.5.
- القطر الخارجي (حتى 300 مم) - + - (4.5 + 0.0015 د).
- القطر الخارجي (أكثر من 300 مم) - + (4.0 + 0.0015 د) - (5.0 + -0.0015 د).
- القطر الداخلي في التجويف هو + (2.5 + 0.002 د) - (1.5 + 0.002 د).
لا يمكن للبيضاوي أن يقود الأنبوب إلى ما بعد الانحرافات المعيارية عن الحجم الاسمي ، ولا يمكن أن يتجاوز انحراف الكتلة الفعلية للأنبوب عن الأنبوب المحسوب خمسة بالمائة.تخضع الأنابيب لاختبارات الضغط الهيدروليكي ، والتي يتم تحديدها حسب فئتها وحجمها الاسمي.
يجب قطع نهاية الأنبوب ، المقابلة للمقبس ، بشكل عمودي على محوره بانحراف لا يزيد عن 0.5 درجة.
داخل وخارج المنتج مغطى بمادة واقية غير سامة. في هذه الحالة ، يجب ألا يتداخل الطلاء مع إحكام إغلاق مفصل المؤخرة ، ويجب تقشيره وتليينه عند درجات حرارة تصل إلى +60 درجة مئوية.
في أي الحالات يتم تنفيذ المطاردة
هذا العمل له ما يبرره عندما يكون من الضروري استبدال عنصر الحديد الزهر التالف في النظام. يتم تنفيذه أيضًا في حالة عدم إمكانية تصحيح التشوه في موقع الحادث. يعد تلف أنابيب الحديد الزهر مشكلة شائعة إلى حد ما ، على الرغم من قوتها المتزايدة. هذه المادة حساسة جدًا للماء والعمليات الكيميائية وتغيرات درجة الحرارة. نتيجة لذلك ، تتوقف عناصر النظام عن تحمل الأحمال السابقة ، ويجب اتخاذ قرار بشأن أعمال الإصلاح.
إذا تشكل صدع في الأنبوب ، فيجب اتخاذ الإجراءات دون تأخير ، وإلا فقد تؤدي مشكلة صغيرة إلى حالة طارئة.
إن ترقيع الشقوق باستخدام حلول خاصة هو إجراء مؤقت فقط ، لذلك من الأفضل الانتباه على الفور إلى طرق أكثر موثوقية.
تجهيزات من الحديد الزهر
العناصر مصنوعة من الحديد المطاوع. لا يمكن استخدام التركيبات المصنوعة من هذا المعدن إلا لتوصيل اتصالات الحديد الزهر. إنها غير مناسبة لمنتجات الصلب. هناك عدة أنواع:
- مترابطة.
- ضغط؛
- تركيبات الصحافة.
لزيادة الموثوقية ، يتم طلاء هذه المنتجات بالزنك. وفقًا لطريقة الاتصال ، تنقسم العناصر المترابطة إلى 3 مجموعات:
- مع الخيط الداخلي
- الصفحات الخارجية؛
- الخيط الخارجي والداخلي.
عند تجميع خط الأنابيب ، يتم استخدام عناصر مختلفة الشكل ، والتي تختلف في الشكل والتكوين:
- مراجعة - تستخدم لإزالة الانسداد ، بمساعدة مثل هذا العنصر ، يتم إجراء التنظيف الوقائي للنظام ؛
- اقتران - يسمح لك بربط الأنابيب من نفس القطر ؛
- عرضي - يستخدم لتغيير اتجاه خط الأنابيب ، وإنشاء عدة اتجاهات ؛
- انتقالات - تستخدم عند توصيل اتصالات بأقطار مختلفة ؛
- نقطة الإنطلاق - تسمح لك بدمج خطوط الأنابيب في ثلاثة اتجاهات أو إجراء الأسلاك ؛
- مسافة بادئة - تستخدم في الحالات التي يكون فيها من الضروري تغيير اتجاه خط الأنابيب قليلاً ؛
- الركبة - عنصر ذو منفذين يقعان بزاوية 90 درجة ؛
- الفرع - يشبه الركبة ، ومع ذلك ، فإن زاوية دوران المخارج بالنسبة لبعضها البعض أصغر بكثير (45 درجة أو أقل).
مطاردة ونقش أنابيب الحديد الزهر كأساس لتركيب وتفكيك العناصر
من أجل فهم كامل لجوهر السد ، نحتاج إلى رحلة في تقنية ربط المقبس لأنابيب الحديد الزهر. لماذا نحن مهتمون بهذه العملية بالذات؟ نعم ، لأنه ببساطة توصيل مقبس لعناصر خط أنابيب الحديد الزهر الذي يضمن تثبيتًا سريعًا إلى حد ما لنظام عدم الضغط بأكمله.
لكن مثل هذا الخط سوف يتسرب عند مفاصل وصلات التجويف. لذلك ، لإغلاق النظام بأكمله ، أثناء تركيب خط الأنابيب ، يتم استخدام عملية خاصة - نقش أنابيب الحديد الزهر ، والتي تتحقق عن طريق حشو التماس بين الأنبوب ومقبس مادة مانعة للتسرب من الألياف الطبيعية ( كامبولكا).
ببساطة ، مطاردة المفصل هي إحدى عمليات التكنولوجيا لتركيب خط أنابيب بمقبس من الحديد الزهر.
لم تعد مطاردة الأنبوب عملية بناءة ، بل بالأحرى عملية مدمرة. بعد كل شيء ، لإجراء السد لأنبوب الحديد الزهر ، نحتاج إلى تكرار ترتيب عكسي كل ما فعلناه في عملية السد. وهذا يعني أننا بحاجة إلى إزالة مانع التسرب (cambol) وتحرير مفصل خط الأنابيب. ولكن هناك تفسير كاف - دعنا ننتقل من النظرية إلى الممارسة!
طرق سد أنابيب الصرف الصحي
في هذه الحالة ، يتم استخدام خليط الأسمنت ، السحب.باستخدام هذه المواد ، من الممكن سد الفجوات في مفصل التجويف عند عدم استخدام حشية مطاطية. تعتبر هذه الطريقة الأكثر موثوقية بسبب استخدام ملاط الأسمنت. يتم تنفيذ تقنية المطاردة على مراحل:
- أولاً ، يتم توصيل أنبوبين ، ويجب ألا يقل حجم الفجوة عن 3 مم ، وإلا فسيكون من الصعب تنفيذ هذه الطريقة ؛
- يتم سحب السحب في التسرب بين الأنابيب باستخدام ملعقة ضيقة ، مفك البراغي ، مطاردة ، عمق ملء الفجوة هو 2/3 من طول المقبس ؛
- يتم إغلاق الجزء المتبقي من تمدد الأنبوب المصبوب بمدافع الهاون الأسمنتية.
لمزيد من الموثوقية ، يجب استخدام درجات الأسمنت M300 و M400. كلما كانت خصائص المادة أفضل ، قل خطر التسرب في المستقبل.
الجلفطة الصحيحة لمروحة المروحة. تفكيك مجاري الحديد الزهر. الانتقال من الحديد الزهر إلى البلاستيك.
شاهد هذا الفيديو على موقع يوتيوب
استخدام الملاط الأسمنتي
لكي يعمل توصيل أنابيب الحديد الزهر لفترة طويلة ، تحتاج إلى تحضير الخليط بشكل صحيح. النسبة الموصى بها من الاسمنت والماء هي 9: 1. يمتلئ الجزء الحر المتبقي من التجويف بالخليط. بالنظر إلى أن المحلول سميك جدًا ، يجب استخدام المطاردة والمطرقة لإغلاقه عند ملء الكفة المعدنية. تستمر هذه الإجراءات حتى ترتد الأداة عن الحل. لتحسين خصائص الأسمنت ، يتم إغلاق الخيط بقطعة قماش مبللة.
من المهم إصلاح خط الأنابيب بإحكام أثناء العمل ، حتى يصلب المحلول تمامًا. لا يمكنك استخدامه لمدة 2-3 أيام القادمة ، لأن
قد يؤثر ذلك على جودة الاتصال. تظهر تشققات في طبقة الأسمنت في حالة تشوه خط الأنابيب أثناء عملية التجفيف.
استخدام الأسمنت الأسبستي
تساهم إضافة الأسبستوس في المحلول في زيادة التصلب. هذه المادة في شكلها النقي ليست موثوقة بدرجة كافية. النسبة الموصى بها من الأسمنت والأسبستوس هي 2: 1. لا يختلف مبدأ توصيل الأنابيب باستخدام هذا الحل عن الحالة التي تم النظر فيها مسبقًا عند استخدام الأسمنت النقي. لتحضير الأسمنت الأسبستي ، يتم أخذ نفس الكمية من الماء. يجب أن تكون النتيجة خليطًا كثيفًا.
خوارزمية العمل

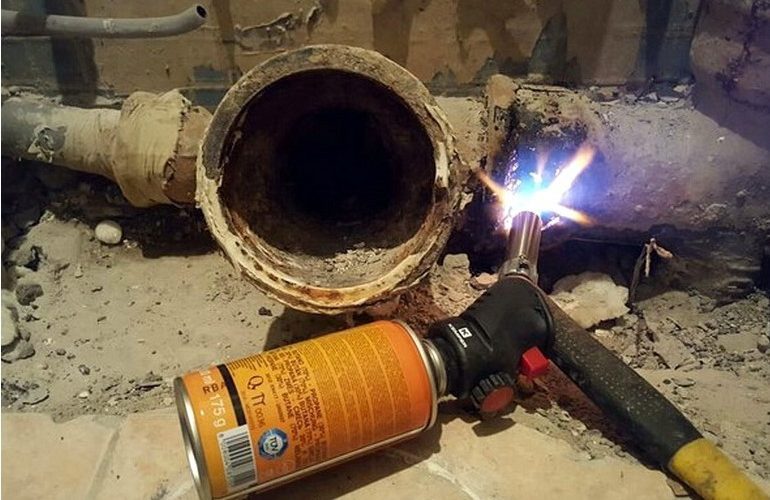

يعد إزالة الضغط من عناصر الحديد الزهر من أصعب المهام بالنسبة لمجارير الإصلاح الذاتي. للقيام بالعمل في أسرع وقت ممكن وبكفاءة ، يوصى بإعداد جميع الأدوات اللازمة مسبقًا.
للعمل الذي تحتاجه:
- مطحنة (بمساعدتها يمكنك قطع جزء من الأنبوب) ؛
- أقراص الطحن
- نظارات وقفازات وقناع.
- لحام الحديد (مفيد لتسخين المفاصل) ؛
- شاكوش؛
- مفكات ذات أحجام وتكوينات مختلفة ؛
- وجع الأنابيب
- إزميل.
تسلسل العمل المنجز:
الخطوة الأولى قبل سد أنبوب المجاري المصنوعة من الحديد الزهر هي النقر على المفصل بمطرقة.
ومع ذلك ، يجب أن يتم ذلك بعناية. خلاف ذلك ، يمكنك إتلاف الهيكل ، مما سيؤدي إلى استبدال الناهض بالكامل.
من الممكن أيضًا إجراء مثل هذه التلاعبات ، غالبًا باستخدام أداة مصنوعة من الخشب.
بمجرد الانتهاء من النقر ، يجب الانتباه إلى حالة السحابات
إذا كان الأنبوب يعمل من جانب إلى آخر ، وكان من الممكن فصله ، فيجب عليك القيام بما يلي
من الضروري تأرجح المنتج عن طريق تحريكه بمفك البراغي. يجب ربط الحبل بكماشة وسحبها بعناية.
- حتى بعد الضربات المتكررة والمطولة بمطرقة ، لم يغير الأنبوب موضعه ، يمكننا أن نستنتج أن التثبيت تم باستخدام محلول كبريتي. لإزالة السحابات ، يجب أولاً حرق الخليط المجفف. يمكن تحقيق ذلك على عدة مراحل. تتمثل الخطوة الأولى في تسخين المفصل باستخدام مكواة لحام. تحتاج إلى القيام بذلك في دائرة. بعد ذلك ، تحتاج إلى الاستمرار في الطرق بمطرقة ، محاولًا عدم انتهاك سلامة المنتج.إذا بدأت بنية العناصر في الترنح ، يمكنك محاولة تفكيك العنصر باستخدام مفتاح.
- بعد تفكيك المنتج بنجاح ، يجب عليك تنظيف المفاصل جيدًا بإزميل. يجب أن يكون التركيز على تنظيف الحواف ، حيث سيتم تثبيت ختم مطاطي في هذا المكان.
- قبل التثبيت ، يجب تشحيم مادة الختم بعامل خاص.
- الخطوة الأخيرة هي تثبيت منتج جديد في المنطقة المعدة.
عند حرق الكبريت ، من الضروري ارتداء قناع ونظارات واقية. لن يسمحوا للأبخرة الضارة بالدخول إلى الجسم.
استنتاج
في العديد من المنازل التي تم بناؤها على مدى العقود الماضية ، كانت اتصالات الصرف الصحي مصنوعة أساسًا من الحديد الزهر ، لأنه لم يكن أحد يعرف حينها الأنابيب المصنوعة من البلاستيك أو البولي بروبلين. أنابيب الحديد الزهر متينة ، ولا تبلى لفترة طويلة ، ولكنها قد تتطلب ظروف تشغيل خاصة وإصلاحات في الوقت المناسب. ينطبق هذا بشكل أساسي على الناهضين داخل الشقة ، والتي قد تكون مدة خدمتها ، لأسباب معينة ، أقل من نفس أنبوب المروحة.
هناك حاجة إلى أنبوب تصريف في أنظمة الصرف الصحي لربط رافعات المجاري بالجو. يتم ذلك لمنع تغلغل الروائح الكريهة في الغرفة ، والتي تظهر باستمرار من تركيبات السباكة مثل المغسلة أو المرحاض. على وجه الخصوص ، يتم تثبيت أنبوب المروحة عندما يكون للمنزل أكثر من مستوى سكني.
قبل تثبيت قطعة جديدة من الأنابيب ، تحتاج أولاً إلى إزالة القطعة القديمة. ثم تحتاج إلى إجراء عملية تعرف باسم سد أنابيب الحديد الزهر. لا يمكن لأي شخص القيام بهذا العمل بأيديهم ، لأن المطاردة تتطلب مهارة معينة.
