اختيار مضخة الدورة الدموية لنظام DHW

ما هي مضخة الدورة الدموية ولماذا تحتاجها

مضخة الدوران هي جهاز يغير سرعة حركة وسط سائل دون تغيير الضغط. في أنظمة التدفئة ، يتم وضعها لتدفئة أكثر كفاءة. في الأنظمة ذات الدوران القسري ، يعد عنصرًا لا غنى عنه ، في أنظمة الجاذبية يمكن ضبطه إذا كان من الضروري زيادة الطاقة الحرارية. يتيح تركيب مضخة دوران ذات سرعات متعددة تغيير كمية الحرارة المنقولة اعتمادًا على درجة الحرارة بالخارج ، وبالتالي الحفاظ على درجة حرارة ثابتة في الغرفة.

منظر مقطعي لمضخة دوران دوار رطب

هناك نوعان من هذه الوحدات - بدوار جاف ورطب. تتمتع الأجهزة ذات الدوار الجاف بكفاءة عالية (حوالي 80٪) ، لكنها صاخبة جدًا وتتطلب صيانة دورية. تعمل الوحدات الدوارة الرطبة بصمت تقريبًا ، وبجودة سائل التبريد العادي ، يمكنها ضخ المياه دون أعطال لأكثر من 10 سنوات. لديهم كفاءة أقل (حوالي 50٪) ، لكن خصائصهم أكثر من كافية لتدفئة أي منزل خاص.

جهاز ضخ

نظرًا لتزويد الجزء الثابت للمحرك بالطاقة ، يتم فصله عن الدوار باستخدام زجاج مصنوع من الفولاذ المقاوم للصدأ أو مادة الكربون.

العناصر الرئيسية التي تتكون منها مضخة الدورة الدموية هي:

• جسم مصنوع من الفولاذ المقاوم للصدأ أو البرونز أو الحديد الزهر أو الألومنيوم ؛
• رمح الدوار والدوار.
• عجلة مع شفرات أو المكره ؛
• محرك.

كقاعدة عامة ، المكره عبارة عن بناء قرصين متوازيين ، متصلين ببعضهما البعض عن طريق شفرات منحنية شعاعيًا. يحتوي أحد الأقراص على فتحة يتدفق خلالها السائل. القرص الثاني يثبت المكره على عمود المحرك. يقوم المبرد الذي يمر عبر المحرك بوظائف التزييت والمبرد لعمود الدوار في المكان الذي تم فيه تثبيت المكره.

نظرًا لتزويد الجزء الثابت للمحرك بالطاقة ، يتم فصله عن الدوار بواسطة كوب مصنوع من الفولاذ المقاوم للصدأ أو مادة الكربون. سمك جدران الزجاج 0.3 مم. يتم تثبيت الدوار على محامل منزلقة من السيراميك أو الجرافيت.

توصيات للتركيب الصحيح للمضخة

من أجل أن يكون الوصول لخدمة المضخة مناسبًا ، يجب توصيل الوحدة بشكل صحيح. من الناحية العملية ، عند تثبيت المضخة ، يجب مراعاة قواعد التثبيت الأساسية:

بعد تركيب مضخة الدوران ، يجب أن تكون متاحة دائمًا بحيث يمكن إصلاحها أو استبدالها بسهولة في حالة حدوث عطل.

1. يجب أن يكون كلا جانبي وحدة المضخة مجهزين بصمامات كروية خاصة ، والتي تكون ضرورية عند إجراء صيانة لنظام التدفئة بالكامل أو أثناء تفكيك الوحدة.
2. من الضروري تجهيز النظام بأكمله بفلتر لحماية الجهاز من تأثيرات الجزيئات الصغيرة التي تؤدي إلى إتلاف الوحدة ومكوناتها.
3. نظرًا لأن المياه التي تمر عبر نظام التدفئة ليست مثالية ، فستكون هناك حاجة إلى حماية إضافية للتشغيل العادي للمضخات. لذلك ، يجب تزويد مجرى التسخين بصمام من الأعلى ، والذي يجب تثبيته. يمكنك اختيار أي صمام: تلقائي أو يدوي. والغرض منه هو تحرير الجيوب الهوائية التي تتشكل في الأنابيب ؛ ويجب توجيه أطرافها بوضوح لأعلى.
4. يجب تركيب المضخة الرطبة في وضع أفقي بحيث يتم غمرها بالكامل في الماء ، وليس مجرد جزء منفصل. قد يتسبب التثبيت غير الصحيح في إتلاف سطح عمل الوحدة ، وسيكون التثبيت بلا معنى.
5. لزيادة إمكانات العمل للهيكل ، من الضروري إجراء معالجة خاصة لجميع السحابات والوصلات في النظام باستخدام عامل مانع للتسرب.
6. من الضروري اتباع التسلسل في عملية توصيل المضخة والمثبتات.

ميزات الوحدة

يعتمد مبدأ تشغيل معدات ضخ الدورة الدموية على إنشاء دوران مستمر للسائل في النظام دون تغيير مؤشر الضغط.

مضخة الدوران هي جهاز يعمل في نظام تسخين مغلق ويقوم بحركة المياه في خط الأنابيب. تحافظ الوحدة على درجة حرارة معينة لسائل التبريد في النظام. الجهاز لا يعوض فقدان المبرد ولا يملأ النظام. يتم ملء النظام بسبب مضخة خاصة أو ضغط معين في الأنابيب.

يعتمد مبدأ تشغيل معدات ضخ الدورة الدموية على إنشاء دوران مستمر للسائل في النظام دون تغيير مؤشر الضغط. نظرًا لأن الجهاز يعمل باستمرار بعد التثبيت ، فإن المتطلبات الرئيسية لمثل هذه المضخات هي انخفاض مستوى الضوضاء أثناء التشغيل ، والاستهلاك الاقتصادي للطاقة ، والموثوقية ، والمتانة ، وسهولة الاستخدام.

هام: مضخات الدوران هي أجهزة مدمجة لا تشغل مساحة كبيرة ولا تصدر ضوضاء أثناء التشغيل. نطاق استخدام وحدات التدوير لأنظمة التدفئة واسع جدًا.

يتم تثبيتها:

نطاق استخدام وحدات التدوير لأنظمة التدفئة واسع جدًا. يتم تثبيتها:

• في أنظمة المبرد التقليدية ؛
• عند ترتيب أرضية ساخنة بالماء ؛
• في أنظمة الطاقة الحرارية الأرضية
• في تنظيم إمدادات المياه الساخنة من البيوت والداشا.

على عكس أنظمة الدوران القسري ، لا تحتاج معدات الضخ هذه إلى أنابيب بقطر متزايد. بالإضافة إلى ذلك ، يتمتع الجهاز بالمزايا التالية:

• سرعة تسخين الغرفة
• يمكن تركيب المرجل في أي مكان مناسب ؛
• تقليل فقد سائل التبريد وأقفال الهواء ؛
• بسبب التتابع الحراري ، يتم توفير التحكم الآلي في ظروف درجة الحرارة ؛
• يتم تقليل تكاليف الطاقة بسبب استخدام التنظيم التلقائي لسرعة الدوار ؛
• نظرًا لتزويد أجهزة التسخين بالسائل باستمرار ، يتم إطالة مدة خدمتها.

كيف تعمل الوحدة

يشبه مبدأ تشغيل وحدة الدوران إلى حد كبير تشغيل مضخة الصرف. إذا تم تثبيت هذا الجهاز في نظام التسخين ، فسوف يتسبب ذلك في حركة المبرد بسبب التقاط السائل من جانب واحد وإجباره على خط الأنابيب من الجانب الآخر

يشبه مبدأ تشغيل وحدة الدوران إلى حد كبير تشغيل مضخة الصرف. إذا تم تثبيت هذا الجهاز في نظام التسخين ، فسوف يتسبب ذلك في حركة المبرد عن طريق التقاط السائل من جانب وإجباره على خط الأنابيب من الجانب الآخر. كل هذا يحدث بسبب قوة الطرد المركزي ، والتي تتشكل أثناء دوران العجلة مع الريش. أثناء تشغيل الجهاز ، لا يتغير الضغط في خزان التمدد. إذا كنت ترغب في زيادة مستوى سائل التبريد في نظام التدفئة ، فقم بتثبيت مضخة معززة. تساعد وحدة الدوران فقط في التغلب على قوة المقاومة بالماء.

يبدو مخطط تثبيت الجهاز كما يلي:

• يتم تثبيت مضخة دورانية على خط الأنابيب مع خروج الماء الساخن من السخان.
• يتم تركيب صمام فحص على جزء الخط الفاصل بين معدات الضخ والسخان.
• يتم توصيل خط الأنابيب بين الصمام الجانبي ومضخة الدوران عن طريق ممر جانبي بخط أنابيب الإرجاع.

يشير مخطط التثبيت هذا إلى إطلاق المبرد من الجهاز فقط إذا كانت الوحدة مملوءة بالماء. من أجل الاحتفاظ بالسائل في العجلة لفترة طويلة ، تم بناء جهاز استقبال مزود بصمام فحص في نهاية خط الأنابيب.

يمكن لمضخات التدوير المستخدمة للأغراض المنزلية أن تطور سرعة سائل التبريد تصل إلى 2 م / ث ، والوحدات المستخدمة في المجال الصناعي تسرع المبرد حتى 8 م / ث.

جدير بالمعرفة: يتم تشغيل أي نوع من مضخات الدورة الدموية بواسطة التيار الكهربائي. هذه معدات اقتصادية إلى حد ما ، حيث تبلغ قوة المحرك للمضخات الصناعية الكبيرة 0.3 كيلو واط ، بينما تبلغ 85 واط فقط للأجهزة المنزلية.

الغرض والنطاق

مضخات إعادة تدوير الماء الساخن لها وظيفة مهمة للغاية. بمساعدة هذه الأجهزة ، يتم ضمان التشغيل في الوضع المطلوب لخطوط الأنابيب المغلقة التي يتم من خلالها نقل الماء الساخن. من خلال دفع السائل إلى خط الأنابيب بسبب دوران العناصر الخاصة ، تزيد المضخات الكهربائية المعاد تدويرها من ضغط الوسط السائل الذي يضخ بواسطتها ، وبالتالي سرعة حركته.

في أغلب الأحيان ، تم تجهيز مضخات إعادة التدوير بأنظمة تدفئة ، مما يجعل من الممكن ليس فقط زيادة الكفاءة ، ولكن أيضًا الاقتصاد في هذا الأخير. تعمل معظم هذه الأنظمة ، كما تعلم ، بسبب المبرد ، الذي يتحرك عبر خط الأنابيب ، ويطلق الحرارة إلى الغرفة. يتم توفير تسخين المبرد (في هذه الحالة ، قبل إدخاله في خط الأنابيب) بواسطة غلاية أو غلاية أو سخان مياه. بعد اجتياز دائرة التسخين بالكامل ، يجب أن يعود الماء إلى جهاز التسخين ، حيث يتم إعطاؤه درجة الحرارة المطلوبة مرة أخرى.

مخطط إعادة التدوير DHW

بدون استخدام معدات الضخ الخاصة ، سوف يستمر تداول الماء في نظام التسخين ببطء ، وفي بعض الحالات قد لا يتدفق على الإطلاق ، لأن ضغط تدفق المبرد ، والذي لم يتم زيادته بأي شكل من الأشكال ، سيكون تنطفئ بواسطة عناصر خط الأنابيب. والنتيجة هي أنابيب تسخين غير متساوية ، وبالتالي درجة حرارة غير مريحة في المنزل.

تعمل مضخة الدورة الدموية لإمداد الماء الساخن على زيادة ضغط وضغط السائل الساخن المتحرك عبر دائرة أنابيب مغلقة. من المهم بشكل خاص استخدام مضخات الدوران للمياه الساخنة في أنظمة خطوط الأنابيب للمنازل التي تبلغ مساحتها أكثر من 200 متر مربع ، حيث توجد عدة نقاط لسحب المياه ، ويتم تركيب المرجل في غرفة منفصلة أو في قبو. يبرد الماء في مثل هذه الأنابيب (عادةً ما يكون طويلًا جدًا) ، إذا لم يكن لديهم نظام إعادة تدوير باستخدام مضخة خاصة ، بسرعة كافية. هذا يؤدي إلى حقيقة أنه عند فتح الصنبور ، عليك الانتظار لفترة طويلة حتى يتدفق السائل منه عند تسخينه لدرجة الحرارة المطلوبة.

بالإضافة إلى ذلك ، عند فتح بعض الحنفيات في نفس الوقت عند نقاط دخول الماء ، ينخفض ​​ضغط الماء فيها ، لأن ضغط السائل الذي يتحرك عبر خط الأنابيب عن طريق الجاذبية لا يدعمه أي شيء إضافي. لحل مثل هذه المشكلات التي يواجهها أصحاب المباني السكنية الخاصة والمقيمون ، تم تصميم مضخة المياه الساخنة لتوفير حركة قسرية ، بالإضافة إلى إنشاء ضغط وضغط مستقر للمياه في نظام إمداد الماء الساخن.

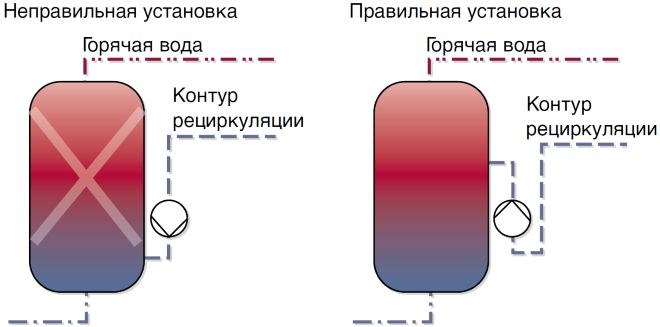

لا ينبغي تركيب مضخة إعادة التدوير بالقرب من الخزانات وسخانات المياه ، حيث يمكن أن تعمل الحرارة الناتجة على منظم الحرارة

يتيح لك استخدام مضخة الدوران للتدفئة وإمدادات المياه الساخنة لمنزل خاص ، بالإضافة إلى المزايا المذكورة أعلاه ، توفير تكاليف الطاقة. نظرًا لأنه في الأنظمة التي يتم إعادة تدويرها ، يتم نقل الماء من المرجل عبر الأنابيب بالقوة ويصل إلى جميع نقاط دخول الماء ومشعات التسخين بشكل أسرع بكثير ، تنخفض درجة حرارته بشكل طفيف أثناء هذا النقل. المرجل ، إذا تم توفير إعادة تدوير قسري للمياه في خط الأنابيب الذي يخدمه ، يستغرق وقتًا أقل لتسخينه ، على التوالي ، يتم تقليل استهلاك ناقلات الطاقة المستخدمة لتشغيل معدات التدفئة.

تُستخدم مضخات تدوير الماء الساخن بشكل فعال لتجهيز أنظمة "الأرضية الدافئة" ، والتي يفترض مخططها وجود دائرة ممتدة من خطوط الأنابيب ذات التكوين المعقد ، والتي تتكون من أنابيب ذات قطر صغير. تضمن مضخة الدوران في مثل هذه الحالات الحركة المستمرة لسائل التبريد عبر الأنابيب.

تعتبر مضخة الدوران عنصرًا لا غنى عنه في نظام التدفئة تحت الأرضية

أنواع مختلفة من مضخات الدورة الدموية

تتوفر المضخة الدوارة الرطبة في الفولاذ المقاوم للصدأ أو الحديد الزهر أو البرونز أو الألومنيوم. من الداخل محرك سيراميك أو صلب

لفهم كيفية عمل هذا الجهاز ، تحتاج إلى معرفة الاختلافات بين نوعي معدات الضخ الدوراني. على الرغم من أن المخطط الأساسي لنظام التدفئة القائم على المضخة الحرارية لا يتغير ، إلا أن نوعين من هذه الوحدات يختلفان في ميزات التشغيل:

1. تتوفر المضخة الدوارة الرطبة في الفولاذ المقاوم للصدأ أو الحديد الزهر أو البرونز أو الألومنيوم. من الداخل محرك سيراميك أو صلب. يتم تثبيت المكره تكنوبوليمر على عمود الدوار. عندما تدور شفرات المكره ، يتم ضبط الماء في النظام. تعمل هذه المياه في نفس الوقت كمبرد للمحرك وزيوت تشحيم لعناصر عمل الجهاز. نظرًا لأن دائرة الجهاز "الرطبة" لا توفر استخدام مروحة ، فإن تشغيل الوحدة يكون صامتًا تقريبًا. تعمل هذه المعدات فقط في وضع أفقي ، وإلا فسوف يسخن الجهاز ويفشل. تتمثل المزايا الرئيسية للمضخة الرطبة في أنها لا تحتاج إلى صيانة وتتمتع بإمكانية صيانة ممتازة. ومع ذلك ، فإن كفاءة الجهاز تبلغ 45٪ فقط ، وهو عيب بسيط. لكن للاستخدام المنزلي ، هذه الوحدة مثالية.
2. تختلف المضخة الدوارة الجافة عن نظيرتها في أن محركها لا يتلامس مع السائل. في هذا الصدد ، تتميز الوحدة بمتانة أقل. إذا كان الجهاز سيعمل "جافًا" ، فإن خطر السخونة الزائدة والفشل يكون منخفضًا ، ولكن هناك خطر حدوث تسرب بسبب تآكل الختم. نظرًا لأن كفاءة مضخة الدوران الجاف تبلغ 70٪ ، فمن المستحسن استخدامها لحل مشاكل المرافق والمشاكل الصناعية. لتبريد المحرك ، توفر دائرة الجهاز استخدام مروحة ، مما يؤدي إلى زيادة مستوى الضوضاء أثناء التشغيل ، وهو عيب في هذا النوع من المضخات. نظرًا لأن الماء في هذه الوحدة لا يؤدي وظيفة تشحيم عناصر العمل ، فمن الضروري بشكل دوري إجراء الفحص الفني وتزييت الأجزاء أثناء تشغيل الوحدة.

بدورها تنقسم وحدات التدوير "الجافة" إلى عدة أنواع حسب نوع التركيب والتوصيل بالمحرك:

• وحدة التحكم. في هذه الأجهزة ، يكون للمحرك والإسكان مكان خاص به. يتم فصلهم وثابتهم بقوة. يتم توصيل محرك وعمود عمل هذه المضخة عن طريق اقتران. لتثبيت هذا النوع من الأجهزة ، ستحتاج إلى بناء أساس ، وصيانة هذه الوحدة مكلفة للغاية.
• يمكن تشغيل المضخات أحادية الكتلة لمدة ثلاث سنوات. يقع الهيكل والمحرك بشكل منفصل ، لكن يتم دمجهما في شكل كتلة واحدة. العجلة في مثل هذا الجهاز مثبتة على عمود الدوار.
• رأسي. مدة استخدام هذه الأجهزة تصل إلى خمس سنوات. هذه وحدات متطورة مختومة مع ختم على الجانب الأمامي مصنوع من حلقتين مصقولتين. لتصنيع الأختام ، يتم استخدام الجرافيت والسيراميك والفولاذ المقاوم للصدأ والألمنيوم. عندما يكون الجهاز قيد التشغيل ، تدور هذه الحلقات بالنسبة لبعضها البعض.

أيضا معروض للبيع هناك أجهزة أكثر قوة مع دوارين. تسمح لك هذه الدائرة المزدوجة بزيادة أداء الجهاز بأقصى حمل. إذا خرج أحد الدوارات ، يمكن أن يتولى الثاني وظائفه.هذا لا يسمح فقط بتعزيز تشغيل الوحدة ، ولكن أيضًا لتوفير الطاقة ، لأنه مع انخفاض الطلب على الحرارة ، يعمل دوار واحد فقط.

أين تضع

يوصى بتركيب مضخة دوران بعد الغلاية ، قبل الفرع الأول ، ولكن لا يهم في خط أنابيب الإمداد أو الإرجاع. الوحدات الحديثة مصنوعة من مواد تتحمل درجات حرارة تصل إلى 100-115 درجة مئوية. هناك عدد قليل من أنظمة التدفئة التي تعمل مع المبرد الأكثر سخونة ، لذلك لا يمكن قبول اعتبارات درجة حرارة أكثر "راحة" ، ولكن إذا كنت أكثر هدوءًا ، ضعها في خط العودة.

يمكن تركيبها في خط الانابيب الراجع او المباشر بعد / قبل الغلاية حتى الفرع الاول

لا يوجد فرق في المكونات الهيدروليكية - المرجل ، وبقية النظام ، لا يهم ما إذا كانت هناك مضخة في فرع الإمداد أو الإرجاع. ما يهم هو التثبيت الصحيح ، بمعنى الربط ، والتوجيه الصحيح للدوار في الفضاء

لا شىئ اخر يهم

هناك نقطة واحدة مهمة في موقع التثبيت. إذا كان هناك فرعين منفصلين في نظام التدفئة - على الجناح الأيمن والأيسر من المنزل أو في الطابقين الأول والثاني - فمن المنطقي وضع وحدة منفصلة في كل منهما ، وليس وحدة مشتركة - مباشرة بعد المرجل. علاوة على ذلك ، يتم الحفاظ على نفس القاعدة في هذه الفروع: مباشرة بعد المرجل ، قبل التفرع الأول في دائرة التسخين هذه. سيمكن ذلك من ضبط النظام الحراري المطلوب في كل جزء من أجزاء المنزل بشكل مستقل عن الآخر ، وكذلك توفير التدفئة في المنازل المكونة من طابقين. كيف؟ يرجع ذلك إلى حقيقة أن الطابق الثاني عادة ما يكون أكثر دفئًا من الطابق الأول وهناك حاجة إلى حرارة أقل بكثير. إذا كانت هناك مضختان في الفرع ترتفعان ، فإن سرعة المبرد تكون أقل بكثير ، وهذا يسمح لك بحرق وقود أقل ، ودون المساومة على راحة المعيشة.

هناك نوعان من أنظمة التدفئة - مع الدوران القسري والطبيعي. لا يمكن للأنظمة ذات الدوران القسري أن تعمل بدون مضخة ، حيث تعمل بالدوران الطبيعي ، ولكن في هذا الوضع يكون لها نقل حرارة أقل. ومع ذلك ، فإن الحرارة الأقل لا تزال أفضل بكثير من عدم وجود حرارة على الإطلاق ، لذلك في المناطق التي غالبًا ما تنقطع فيها الكهرباء ، تم تصميم النظام على أنه هيدروليكي (مع دوران طبيعي) ، ثم يتم ضخ المضخة فيه. هذا يعطي كفاءة وموثوقية عالية للتدفئة. من الواضح أن تركيب مضخة الدوران في هذه الأنظمة له اختلافات.

يتم إجبار جميع أنظمة التدفئة ذات التدفئة الأرضية - بدون مضخة ، لن يمر المبرد عبر هذه الدوائر الكبيرة

التداول القسري

نظرًا لأن نظام تسخين الدوران القسري لا يعمل بدون مضخة ، يتم تثبيته مباشرة في الفجوة الموجودة في أنبوب الإمداد أو الإرجاع (من اختيارك).

تنشأ معظم المشاكل مع مضخة الدورة الدموية بسبب وجود شوائب ميكانيكية (الرمل والجزيئات الكاشطة الأخرى) في المبرد. إنهم قادرون على تشويش المكره وإيقاف المحرك. لذلك ، يجب وضع مصفاة أمام الوحدة.

تركيب مضخة دورانية في نظام تدوير قسري

من المستحسن أيضًا تثبيت صمامات كروية على كلا الجانبين. ستتيح إمكانية استبدال الجهاز أو إصلاحه دون تصريف سائل التبريد من النظام. أغلق الصنابير وانزع الوحدة. يتم فقط تصريف ذلك الجزء من الماء الذي كان موجودًا مباشرة في هذه القطعة من النظام.

الدورة الدموية الطبيعية

يوجد اختلاف واحد مهم في أنابيب مضخة الدوران في أنظمة الجاذبية - يلزم وجود تجاوز. هذا هو العبور الذي يجعل النظام يعمل عندما لا تعمل المضخة. تم تركيب صمام إغلاق كروي واحد على الممر الجانبي ، والذي يتم إغلاقه طوال الوقت أثناء عملية الضخ. في هذا الوضع ، يعمل النظام كإجباري.

مخطط تركيب مضخة دورانية في نظام دوران طبيعي

عند انقطاع التيار الكهربائي أو تعطل الوحدة ، يتم فتح الصنبور على العبور ، ويتم إغلاق الصنبور المؤدي إلى المضخة ، ويعمل النظام مثل نظام الجاذبية.

تركيب الميزات

هناك نقطة واحدة مهمة ، بدونها سيتطلب تركيب مضخة الدوران تغييرًا: يلزم تدوير الدوار بحيث يتم توجيهه أفقيًا. النقطة الثانية هي اتجاه التدفق. يوجد سهم على الجسم يشير إلى الاتجاه الذي يجب أن يتدفق فيه المبرد. لذا قم بتدوير الوحدة بحيث يكون اتجاه حركة المبرد "في اتجاه السهم".

يمكن تثبيت المضخة نفسها أفقيًا ورأسيًا ، فقط عند اختيار نموذج ، تأكد من أنها يمكن أن تعمل في كلا الوضعين. وشيء آخر: مع الترتيب الرأسي ، تنخفض الطاقة (الضغط الناتج) بنحو 30٪. يجب أن يؤخذ ذلك في الاعتبار عند اختيار النموذج.

ما هي المؤشرات التي يجب مراعاتها عند اختيار المضخة

يعتمد الاختيار الصحيح للمضخة على مؤشر المقاومة الهيدروليكية الذي يتغلب عليه الجهاز نفسه ، في عملية إنشاء الضغط المطلوب وقوة تدفق المياه. بالنسبة للمضخة المختارة على النحو الأمثل ، يجب أن تكون الطاقة الموصى بها أقل من المضخة المحسوبة بنسبة 10-15٪ من مؤشر الطاقة المحسوب. إذا تم تجاوز مستوى الطاقة المطلوب ، فقد يكون للجهاز عمر خدمة أقصر ، مما يؤدي إلى تآكله السريع. من الممكن زيادة مستوى الضوضاء في نظام التدفئة. إذا كانت طاقة الوحدة أقل ، فلن يتم توفير الكمية المطلوبة من المبرد في ظل هذه الظروف.

مخطط جهاز مضخة الدورة الدموية.

يعتمد حساب مؤشر طاقة المضخة على قطر وطول خط الأنابيب ومستوى درجة حرارة الماء وضغط المبرد. يجب تزويد عشرة أمتار من نظام التدفئة بنصف متر من الضغط بسبب المضخة. تتم مقارنة معدل تدفق المبرد أثناء العمليات الحسابية مع مستوى تدفق الماء المستخدم في الغلاية ، والتي تُعرف قوتها. يجب أن يكون لديك بيانات لحساب كمية المياه اللازمة للتشغيل العادي لكل حلقة من حلقات نظام التدفئة. يمكن حساب الخسائر الحرارية للمبنى على أساس جداول التوصيل الحراري للمواد. يتم أيضًا مراعاة طول أنبوب الحرارة وعدد مشعات التدفئة. يتم تحديد قوة البطارية حسب كمية المياه المطلوبة في الدقيقة لضمان التسخين الأمثل للغرفة.

يمكن تجهيز مضخة الدوران إما بتحكم إلكتروني أو يدوي في السرعة. إذا تم ضبط سرعة عمود المضخة على أعلى علامة ، فيجب الحصول على أقصى معامل تشغيل للجهاز.

ميزات الوحدة

يعتمد مبدأ تشغيل معدات ضخ الدورة الدموية على إنشاء دوران مستمر للسائل في النظام دون تغيير مؤشر الضغط.

مضخة الدوران هي جهاز يعمل في نظام تسخين مغلق ويقوم بحركة المياه في خط الأنابيب. تحافظ الوحدة على درجة حرارة معينة لسائل التبريد في النظام. الجهاز لا يعوض فقدان المبرد ولا يملأ النظام. يتم ملء النظام بسبب مضخة خاصة أو ضغط معين في الأنابيب.

يعتمد مبدأ تشغيل معدات ضخ الدورة الدموية على إنشاء دوران مستمر للسائل في النظام دون تغيير مؤشر الضغط. نظرًا لأن الجهاز يعمل باستمرار بعد التثبيت ، فإن المتطلبات الرئيسية لمثل هذه المضخات هي انخفاض مستوى الضوضاء أثناء التشغيل ، والاستهلاك الاقتصادي للطاقة ، والموثوقية ، والمتانة ، وسهولة الاستخدام.

هام: مضخات الدوران هي أجهزة مدمجة لا تشغل مساحة كبيرة ولا تصدر ضوضاء أثناء التشغيل. نطاق استخدام وحدات التدوير لأنظمة التدفئة واسع جدًا.

يتم تثبيتها:

نطاق استخدام وحدات التدوير لأنظمة التدفئة واسع جدًا. يتم تثبيتها:

• في أنظمة المبرد التقليدية ؛
• عند ترتيب أرضية ساخنة بالماء ؛
• في أنظمة الطاقة الحرارية الأرضية
• في تنظيم إمدادات المياه الساخنة من البيوت والداشا.

على عكس أنظمة الدوران القسري ، لا تحتاج معدات الضخ هذه إلى أنابيب بقطر متزايد. بالإضافة إلى ذلك ، يتمتع الجهاز بالمزايا التالية:

• سرعة تسخين الغرفة
• يمكن تركيب المرجل في أي مكان مناسب ؛
• تقليل فقد سائل التبريد وأقفال الهواء ؛
• بسبب التتابع الحراري ، يتم توفير التحكم الآلي في ظروف درجة الحرارة ؛
• يتم تقليل تكاليف الطاقة بسبب استخدام التنظيم التلقائي لسرعة الدوار ؛
• نظرًا لتزويد أجهزة التسخين بالسائل باستمرار ، يتم إطالة مدة خدمتها.

مضخة تداول DHW

يقل تداول الماء الساخن في المنزل بشكل مستمر عن 500 متر مربع. م ليست حاجة ملحة. بالنسبة لأولئك الذين قرروا ، من أجل راحتهم الخاصة ، شراء مضخة دورانية ، سيكون من المفيد التعرف على معايير اختيارها.

مضخة الدوران هي جهاز "يقود" الماء عبر نظام مغلق (دائرة DHW).

من أجل عدم الانتظار حتى يتدفق الماء الساخن من الصنبور ، يحتاج نظام DHW إلى مضخة دوران. تضمن المضخة حركة الماء في حلقة مفرغة.

في الأنظمة التي لا يوجد بها دوران ، يستغرق انتظار الماء وقتًا أطول ، وكلما زادت المسافة من سخان المياه إلى نقطة السحب. لا يعد ترتيب إمدادات المياه المتداولة أكثر تكلفة من شراء غلاية ذات علامة تجارية مشهورة وعالية الجودة. دعنا نتعرف على ما تحتاج إلى معرفته لمن يختار مضخة الدورة الدموية.

أمثلة على مضخات الدورة الدموية.

الضغط - مؤشر لمضخة الدوران ، والذي يسمح لك بالحكم على أقصى ارتفاع ممكن لإمدادات المياه. بالنسبة للمنزل الريفي ، هذه هي المسافة من أدنى نقطة إلى أعلى نقطة في نظام DHW ، مع تعديلها لإجمالي طول خط الأنابيب.

مضخة الدورة الدموية: المعلمات

• قوة المضخة - مؤشر على مقدار الكهرباء التي سيستهلكها الجهاز. تحدد الطاقة إلى حد كبير الخصائص الأخرى للجهاز ؛
• أداء مضخة الدوران (أو التدفق الحجمي ، أو معدل تداول السوائل) - يشير إلى كمية المياه التي يمكن للمضخة أن تتحرك عبر خطوط الأنابيب لكل وحدة زمنية.

مضخة الدورة الدموية: الحساب

اتصل بالمتخصصين - فقط يمكنهم حساب الخصائص التي يجب أن تتمتع بها مضخة الدورة الدموية بشكل مناسب. ومن ثم سيكونون مسؤولين إذا ظهرت مشاكل في أداء النظام بسبب خطأ في الحسابات.

من الضروري مراعاة العديد من العوامل التي تؤثر على تشغيل الجهاز: طول خط الأنابيب وارتفاعه ، ومقاومته الهيدروليكية ، وخصائص نقاط المياه المتصلة بهذا القسم من النظام ، إلخ.

يؤخذ في الاعتبار الضغط المقدر للمياه الساخنة المتدفقة من الصنبور. بالمناسبة ، الحد الأقصى المسموح به للمعامل الأخير هو 4.5 بار ، لكن الحد الأدنى لا يتم تنظيمه بواسطة أي وثيقة تنظيمية ، باستثناء ، ربما ، التعليمات والتوصيات المحلية.

يجب تركيب صمام عدم رجوع على وصلة الضغط لمضخة الدوران. بدون ذلك ، يمكن أن يدخل الماء البارد إلى خط الأنابيب ويدور في دائرة مغلقة بدلاً من ساخنة. ما يمكن أن يسبب التكثيف في المضخة.

عدد صنابير المياه التي يمكن فتحها في نفس الوقت مهم أيضًا. يشير المنطق البسيط إلى أنه إذا تم إنشاء ضغط ، على سبيل المثال ، 5 بار في خط أنابيب التدوير ، فعند فتح صنبور واحد ، سيتجاوز الضغط القيمة المسموح بها ويمكن أن يؤدي التدفق إلى إتلاف معدات السباكة

ومع ذلك ، إذا تم استهلاك الماء في وقت واحد من خلال 4-5 نقاط من استهلاك الماء ، فإن الضغط في كل منها سيكون منخفضًا نسبيًا.

المصطلح "نسبيًا" في هذه الحالة يعني أن كمية الماء ستكون كافية لشطف يديك ، لكنها ليست كافية للاستحمام العادي.

سيساعد الرسم التخطيطي متعدد الدوائر مع مشعب التوزيع ، بالإضافة إلى صمامات تخفيف الضغط الخاصة ، على منع هذا الموقف.

قابلية التبادل لمضخات الدورة الدموية

هناك مشكلة منفصلة عند اختيار مضخة دوران الماء الساخن وهي قابلية تبديل الجهاز بمضخة لنظام التدفئة. على الرغم من التشابه الخارجي للأجهزة ، فإن قابلية التبادل محدودة.

مبدأ التبادلية لا تنطبق مضخات الدوران على ما يسمى ب "المضخات المزدوجة" - الأجهزة التي تثبت بعضها البعض.

تكمن المشكلة في الاختلاف في درجات حرارة التشغيل للسائل الذي يتم ضخه: 60-65 درجة مئوية للماء الساخن و 90-95 درجة مئوية للمبرد.

إذا لزم الأمر ، يمكن استخدام مضخة دورانية للتدفئة على خطوط أنابيب المياه الساخنة ، ولكن ليس العكس! لاحظ أنه لا يوجد احتياطي طاقة صلب ولا أداء عالٍ ، والذي يميز مضخات نظام التدفئة ، ببساطة ليس ضروريًا لإمداد الماء الساخن.

الاستنتاجات الرئيسية:

• يتم اختيار مضخة الدورة الدموية لإمداد الماء الساخن بنفس طريقة اختيار نظام التدفئة تقريبًا ؛
• ليس من المنطقي استخدام جهاز يكون أداؤه أعلى من أداء سخان المياه المتصل بهذه الدائرة ؛
• يعد حساب معلمات مضخة الدوران أمرًا معقدًا للغاية ، لذا يجب أن توكله إلى المتخصصين: إذا قمت بذلك بنفسك ، فستكون المدخرات ضئيلة للغاية ، وسيكون احتمال الخطأ مرتفعًا جدًا.
