أنواع الموزعات
في المتجر أو الشركة التي تبيع معدات التهوية ، سيُعرض عليك خيار من عدد كبير من الناشرون بمظهر ومواد مختلفة. من السهل جدًا اتخاذ قرار بشأن المواد - اختر أفضل ما تفضله أو ما هو الأنسب لظروف التشغيل. إذا كانت مجاري التهوية مصنوعة من المعدن ، فمن المنطقي (وإن لم يكن ذلك ضروريًا) استخدام الشبكات المعدنية. إنها مجلفنة ، فولاذ مقاوم للصدأ ، يوجد فولاذ عادي ، لكنها مطلية بطلاء مسحوق.
إذا كانت مجاري التهوية مصنوعة من أنابيب بلاستيكية ، فإنها تتناسب بشكل أفضل مع ناشرات البلاستيك. يبدو أن كل شيء هنا واضح. مع كون باقي المعلمات أكثر تعقيدًا بعض الشيء ، فلنكتشف ذلك.
هذه كلها ناشرات.
مكان الاستخدام
وفقًا لغرضهم ، يتم تقسيم الناشرون إلى:
- إمداد؛
- العادم؛
- عالمي (العرض والعادم) ؛
- مجموع.
الأسماء تتحدث عن نفسها: يتم استخدامها في أجزاء مختلفة من نظام التهوية. يختلف العرض والعادم في اتجاه وموضع الرقائق والأقسام. لا يوجد فرق كبير ، فقط بعضها يعمل بشكل أفضل لإخراج الهواء ، والبعض الآخر للإدخال. من حيث المبدأ ، يمكنك وضع مصدر الهواء على الغطاء أو العكس. لن تحدث الكارثة ، لكن أداء نظام التهوية قد ينخفض قليلاً. في المنازل والشقق الخاصة ، لا يمكن ملاحظة الفرق بسبب الإنتاجية المنخفضة. يمكن أن تكون التغييرات الملموسة فقط في التهوية عالية الأداء.
الناشرون العالميون يمررون الهواء في كلا الاتجاهين بالتساوي. حتى تتمكن من تثبيتها دون تردد. ولكن ، كالعادة ، تعمل سيارات "ستيشن واغن" بشكل أسوأ قليلاً من النماذج المصممة خصيصًا.
هذه هي الطريقة التي يعمل بها موزع الإمداد القابل للتعديل - فهو يغير اتجاه وشكل تدفق الهواء
التفسيرات مطلوبة فقط ، ربما ، مع نماذج مدمجة. إنها تختلف في أن هذا الجزء من الجهاز يعمل من أجل التدفق ، وجزء للتدفق. وفقًا لذلك ، يتم توصيلهم بأجزاء مختلفة من نظام التهوية. أي أنه يمكنك تثبيت موزع عام واحد فقط على السقف ، وستحتاج إلى توصيله بفرعين - الإمداد والعادم. يتم وصف طريقة الاتصال في كل نموذج محدد ، بشكل عام لا معنى للحديث عنها.
مواد
الناشرات مصنوعة من:
- البلاستيك.
- الألومنيوم؛
- صلب (عادي أو غير قابل للصدأ).
غالبًا ما يستخدم البلاستيك في المنازل والشقق الخاصة. في هذه الحالة ، هذا هو الخيار الأفضل. بسعر منخفض نسبيًا ، فهي تتمتع بأداء ممتاز ، وعمر خدمة طويل ، وسهولة الصيانة ، ولا تخضع للتآكل. تتلاءم بسلاسة مع مجاري الهواء البلاستيكية ، والتي يتم استخدامها في كثير من الأحيان في المنازل الخاصة.
يمكن أن يكون ناشر السقف مصنوعًا من البلاستيك والمعدن بعناصر خشبية
تستخدم ناشرات المعادن في المباني الصناعية حيث يمكن استخدام المواد غير القابلة للاحتراق فقط. إنها تكلف أكثر بكثير ، وتزن أكثر ، مما يعقد التثبيت.
يوجد أيضًا ناشرات ، الجزء الخارجي منها (مصبغة) مصنوع من الخشب. سوف تتناسب هذه الأجهزة بشكل مثالي مع الجزء الداخلي للمنزل الخشبي.
موقع
حسب الموقع ، الناشرون هم:
- السقف؛
- حائط؛
- الأرض.
وفقًا لطريقة التثبيت ، فإن الناشرات عبارة عن سقف (معظم) وجدار وأرضية
في أغلب الأحيان يمكنك رؤية ناشر السقف. يتم استخدامها في 95٪ من أنظمة التهوية ، سواء في أنظمة الإمداد أو العادم. بشكل رئيسي لأن الهواء مختلط في الجزء العلوي من الغرفة ، دون التسبب في الكثير من الانزعاج للإنسان. وأيضًا لأنه مع جهاز الأسقف المعلقة ، من الأسهل إنشاء نظام تهوية ، إذا لم يكن موجودًا من قبل.في أغلب الأحيان ، يتم توصيل الأجهزة بالسقف الرئيسي ، ويتم قطع فتحة في السقف الممتد / المعلق المغطى بالشبكة.
في بعض الأحيان يتم إجراء تهوية قسرية من خلال الطابق السفلي. ثم قم بتثبيت الناشرات الأرضية. هذه الظاهرة نادرة جدا.
يتم استخدام ناشرات الحائط بشكل أقل في كثير من الأحيان. لا توجد مواقف كثيرة. على سبيل المثال ، في الشقق بعد استبدال النوافذ بأخرى بلاستيكية. في هذه الحالة ، هناك حاجة إلى تدفق الهواء النقي ويمكن توفيره فقط عن طريق إحداث ثقب في الحائط وتركيب موزع. أو مع نقص تدفق الهواء النقي وعدم الرغبة في بناء / إعادة بناء نظام الإمداد.
علاوة على ذلك ، سيتحدث عن ناشرات الأسقف ، حيث أنهم يمثلون الأغلبية ، ولا يزال يتعين البحث عن جميع الناشرات الأخرى - وعادة ما يتم تسليمها حسب الطلب.
تركيب ناشرات

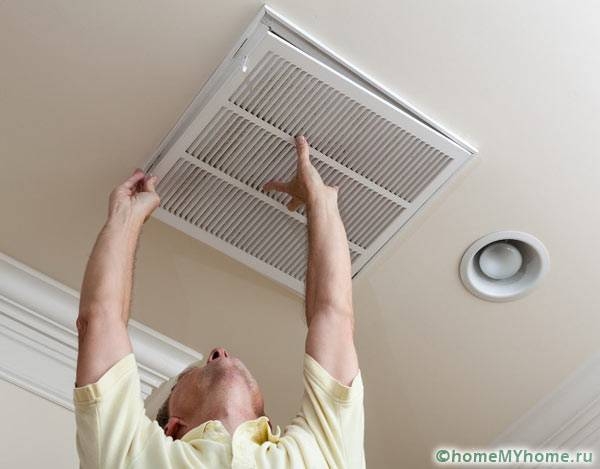

تركيب موزع السقف
تركيب ناشرات في قناة صلبة (صندوقية)
تحديد أبعاد وشكل العش ، ثم تحديد الناشر المناسب من المتجر. أدخل موزع الهواء في المقبس وادفعه برفق حتى تسمع صوت طقطقة. تحقق من بروز أي حافة للمشتت فوق سطح الجدار أو السقف. إذا برز ، ادفعه لأسفل برفق لتعشيق المزلاج.
ناشر العادم للتركيب في مجرى دائري
تركيب موزع في قناة ناعمة (جلبة)
اسحب غطاء التهوية خارج القناة وأرفق الناشر به
ثم أدخل الغلاف بعناية أولاً في القناة ، ثم الناشر. عندما تصل إلى نقطة التوقف ، ادفعها برفق لأسفل لتعشيق المزلاج.
تحقق مما إذا كانت أي حافة بارزة فوق سطح الجدار. إذا كان بارزًا ، ادفعه برفق إلى الداخل حتى يتم تعشيق المزلاج.
تركيب ناشر في قناة ناعمة
تركيب ناشر في تهوية عادم بدون مجاري (فتحة في الحائط)
لتثبيت موزع ، يجب عليك أولاً تركيب المقبس الخاص به. يُنصح باستخدام أنبوب تهوية بمقعد لتثبيت هذا الجهاز كعش. يمكنك شراء هذه الأنابيب من أي متجر لاجهزة الكمبيوتر. قم بالقياس من الداخل إلى الحافة الخارجية للجدار ، ثم قص قطعة من الأنبوب بنفس الطول. أدخل هذه القطعة في الفتحة وقم بإحكامها باستخدام رغوة التركيب. عندما تجف الرغوة ، قم بقطعها وأدخل الناشر كما هو موضح أعلاه.
تركيب ناشر في تهوية عادم بدون مجاري
تركيب موزع السقف
هناك طريقتان لتوصيل الموزعات بقنوات التهوية: مباشرة أو من خلال محول (مكتمل). الخيار الثاني هو الأصح ، لكنه يتطلب فجوة أكبر بين القاعدة والسقف الزخرفي.
إذا كان شكل وأبعاد ناشرات السقف وأنابيب التهوية متطابقتين
لتوصيل ناشر السقف مباشرة بأنابيب التهوية (الانحناءات) ، يتم وضع نقطة الإنطلاق / الفاصل في أنبوب التهوية في موقع التركيب. في الحر - الثالث - الخروج ووضع الجهاز.
يعتبر قطع ثقب في الأنبوب مباشرة لتثبيته قرارًا خاطئًا. يبرز الجسم خارج الأنبوب ، مما يعيق حركة الهواء ، وينخفض أداء النظام ، وبمرور الوقت لا يزال يتشكل سدادة الغبار ، والتي يمكن أن تمنع التجويف بشكل عام. بشكل عام ، يجب تجنب ذلك.
من الضروري تحديد الانحناءات من الأنبوب الرئيسي بحيث يمكن توصيلها بسهولة بالناشرات. لن يكون من الصعب توصيل موزع دائري بمخرج دائري من القناة ، وناشر مستطيل بمخرج مستطيل
من المهم أيضًا أن تتطابق أحجامهم. يجب تذكر هذه الحقيقة البسيطة عند إنشاء نظام أو اختيار المحملات أو عمل الانحناءات باستخدام المعلمات المناسبة.
إذا كان الشكل والحجم متطابقين ، فإن تركيب موزع هواء بالسقف لا يمثل مشكلة
يتم تثبيت ناشرات من نفس الحجم في قنوات التهوية عن طريق إدخالها ببساطة. يمكن تثبيت النماذج الصغيرة الحجم والوزن على الصندوق باستخدام مادة مانعة للتسرب (سيليكون محايد). هذه هي الطريقة التي يتم بها إرفاق النماذج ذات القاعدة المستديرة عادةً.
بالنسبة للأسقف المعلقة بأنواعها المختلفة (اللوح الجصي ، البلاستيك ، Armstrong) ، تم تطوير نظام تثبيت خاص - Clip in. يتكون من فواصل من النوع الذي يمكن رؤيته على مصابيح السقف المعلقة.
يتم إرفاق نماذج مربعة / مستطيلة ضخمة بجدران الصندوق بمسامير ذاتية التنصت أو معلقة من السقف. الخيار الأول أبسط ، لكن من الأفضل عدم استخدامه ، حيث يتجمع الغبار على المسمار اللولبي البارز لبرغي التنصت الذاتي. ما لم يوفر التصميم نتوءات خاصة للمثبتات. خلاف ذلك ، بمرور الوقت ، في المكان الذي يبرز فيه المسمار اللولبي ، يتم تشكيل سدادة صلبة تتداخل مع مرور الهواء.

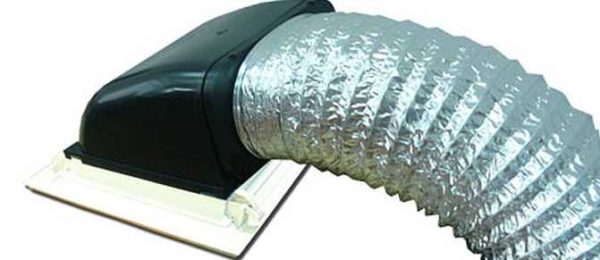

مثال على استخدام محول - يتم توصيل ناشر سقف دائري بقناة تهوية مستطيلة
إذا كان المخرج مصنوعًا من مادة مموجة أو كانت هناك رغبة في القيام بكل شيء "بشكل صحيح" ، يتم تعليق الصناديق الثقيلة من السقف على دعامات أو علاقات.
باستخدام المحولات
تساعد المحولات أو الكواليس على تجنب هذه الظاهرة غير السارة مثل المسودات. في هذا الخزان ، هناك إعادة توزيع موحدة للهواء ، والتي تتدفق بالتساوي على كامل سطح الشبكة. لكن هذه الأجهزة لها عيب كبير - فهي "تسرق" ارتفاع السقف. طرز التوصيل الجانبي أصغر حجمًا ، لكنها لا تزال تشغل مساحة كافية.
أنواع محولات التهوية بالسقف الناشرات
في أغلب الأحيان ، تكون غرفة الضغط الثابت عبارة عن خط متوازي ، يتم توصيل ناشر بأسفله. من أعلى أو جانب يوجد مخرج لتوصيل فنتكانال. يمكن أن يكون بأي شكل مطلوب: دائرة ، مربع ، مستطيل ، بيضاوي.
هناك محولات:
- مع صمام دوار متكامل. إذا كان نموذج الموزع لا يوفر التعديل ، فيمكن القيام بذلك باستخدام مهايئ.
- مزود بفلتر قابل للإزالة. كما أنها تسمح لك بتنظيف الهواء القادم.
- مع مقسم لتدفق الهواء. هذه صفيحة معدنية بها خلية صغيرة. مثبتة على أنظمة إمداد قوية ، فهي تسمح لك بتوزيع تدفق الهواء بالتساوي على كامل سطح الشبكة. .
غالبًا ما تُصنع غرف الضغط الاستاتيكية لناشرات التهوية من الفولاذ المجلفن. سماكة الورقة - 0.5-0.8 مم. هناك شركات ستصنع الجهاز وفقًا لمعاييرك. يوجد أيضًا للبيع محولات قياسية - للحلول القياسية. يمكن أن تكون مصنوعة من الفولاذ (المجلفن ، غير القابل للصدأ) أو البلاستيك.
تناسب المحولات البلاستيكية التمويجات أو مجاري الهواء البلاستيكية
إذا لزم الأمر ، يتم تغليف غرفة الضغط الساكن بالعزل. يعد ذلك ضروريًا حتى لا يسقط التكثيف عليه عندما يتفاعل السطح الدافئ للمحول مع الهواء البارد.
طريقة واحدة لتركيب محول لمشتت التهوية
إذا كان الموزع متصلاً عبر محول ، فإن المهمة الرئيسية هي تأمين هذا الجهاز. إذا كان سقفًا معلقًا ، فيمكنك تركيب الكاميرا على الملفات الشخصية. في حالة وجود سقف ممتد ، سيتعين عليك تعليقه من السقف الرئيسي. الطرق معروفة: مسامير أو علاقات مثقبة.
ماذا يفعل الناشر
للحصول على تهوية فعالة لأي غرفة ، من الضروري ألا يتدفق الهواء المزود في طائرة نفاثة ، بل يتباعد في اتجاهات مختلفة. إذا دخل الهواء في طائرة واحدة ، فستظهر المسودات في الغرفة ، مما يؤثر سلبًا على الأشخاص الذين يعانون من ضعف المناعة. بالإضافة إلى ذلك ، يتم تهوية جزء صغير فقط من الغرفة في اتجاه الطائرة. لتجنب هذه الظاهرة ، من الضروري تفريق الطائرة وإجبارها على تغطية الغرفة بأكملها. يتم تنفيذ هذه المهمة بواسطة ناشرات للتهوية. اعتمادًا على نموذج التصميم ، يكسرون الطائرة بطرق مختلفة ، أهمها: التشتت والدوامة.
كيف يعمل الناشر
هذا التأثير لا يقل أهمية عن تهوية نوع العادم.تخلق الفتحة فراغًا ، ومع ذلك ، فكلما زاد اتجاه حركة جزيئات الهواء بالنسبة لاتجاه القناة ، قل دخول الهواء إليها. وبسبب هذا ، يتدفق الجزء الأكبر من الهواء بالتوازي مع القناة ، أي يتم تشكيل نفس التدفق.
فتحة الناشر الجدار
تعمل ناشرات تهوية العادم بنفس الطريقة التي تعمل بها الأجهزة التي تزود الهواء ، وبفضل ذلك يتم تهوية أقصى مساحة للغرفة. لا تسمح الأجهزة التي تشتت التدفق بتشكيل نفاثة واحدة ، لأن الفراغ عند خرجها يتشكل في اتجاهات مختلفة. تأخذ أجهزة Vortex أيضًا الهواء في دائرة ، مما يلغي تكوين نفاثة واحدة. كل هذا يؤدي إلى إزالة عالية الجودة للهواء من الغرفة. بالإضافة إلى ذلك ، يقوم ناشر أنظمة التهوية من نوع العادم بتبديد تدفق الهواء الوارد.
ناشر على القناة
تم تصميم ناشرات الفوهة لإنشاء تدفق هواء ضيق التوجيه. يتم استخدامها إذا كان من الضروري توفير الهواء لمسافة طويلة ، ولكن من المستحيل وضع مجرى هواء هناك. إلى حد ما ، يمكن أن تشتمل أجهزة التهوية أيضًا على العديد من الشبكات والمصاريع التي تحمي التهوية من الأجسام الغريبة وتفرق تدفق الهواء الداخل أو الخارج. هناك أيضًا موزعات تسمح لك بتغيير معدل إمداد الهواء أو إزالته. يتم تنفيذ هذه الوظيفة باستخدام محرك ميكانيكي.
ناشر سقف كاذب
