التوصيل السفلي لمشعات التدفئة

مخططات توصيل المبرد

يعتمد مدى سخونة المشعات على كيفية تزويد المبرد بها. هناك خيارات أكثر فاعلية وأقل.

مشعات مع وصلة القاع

تحتوي جميع مشعات التدفئة على نوعين من التوصيل - الجانب والسفلي. لا يمكن أن يكون هناك تناقضات مع الاتصال السفلي. لا يوجد سوى أنبوبان - مدخل ومخرج. وفقًا لذلك ، من ناحية ، يتم توفير المبرد للرادياتير ، ومن ناحية أخرى يتم تفريغه.

اتصال منخفض لمشعات التدفئة بأنظمة تسخين أحادية الأنبوب وأنبوبين

على وجه التحديد ، مكان توصيل التوريد ، وحيث تتم كتابة الإرجاع في إرشادات التثبيت ، والتي يجب أن تكون متاحة.

مشعات مع وصلة جانبية

من خلال الاتصال الجانبي ، هناك الكثير من الخيارات: هنا يمكن توصيل خطوط أنابيب الإمداد والعودة بأنبوبين ، على التوالي ، هناك أربعة خيارات.

الخيار رقم 1. اتصال قطري

يعتبر اتصال مشعات التسخين هذا هو الأكثر فاعلية ، ويتم استخدامه كمعيار ، وهذه هي الطريقة التي يختبر بها المصنعون سخاناتهم والبيانات الموجودة في جواز السفر للطاقة الحرارية - لمثل هذا الكحل. جميع أنواع التوصيلات الأخرى أقل كفاءة في تبديد الحرارة.

مخطط توصيل قطري لمشعات التدفئة بنظام ثنائي الأنابيب وأنبوب واحد

هذا لأنه عندما يتم توصيل البطاريات قطريًا ، يتم توفير المبرد الساخن إلى المدخل العلوي على جانب واحد ، ويمر عبر الرادياتير بالكامل ويخرج من الجانب الآخر السفلي.

الخيار رقم 2. من جانب واحد

كما يوحي الاسم ، ترتبط خطوط الأنابيب من جانب واحد - العرض من الأعلى ، والعودة - من الأسفل. يكون هذا الخيار مناسبًا عندما يمر الناهض إلى جانب المدفأة ، وهو ما يحدث غالبًا في الشقق ، لأن هذا النوع من الاتصال يسود عادةً. عندما يتم توفير المبرد من الأسفل ، يتم استخدام مثل هذا المخطط بشكل غير منتظم - ليس من المناسب جدًا ترتيب الأنابيب.

اتصال جانبي لأنظمة ثنائية الأنابيب وأنبوب واحد

مع اتصال المشعات هذا ، تكون كفاءة التسخين أقل قليلاً - بنسبة 2 ٪. لكن هذا يحدث فقط في حالة وجود أقسام قليلة في المشعات - لا تزيد عن 10. مع بطارية أطول ، لن يتم تسخين الحافة الأبعد جيدًا أو حتى تظل باردة. في مشعات اللوحة ، لحل المشكلة ، يتم تثبيت امتدادات التدفق - الأنابيب التي تجلب المبرد بعيدًا عن الوسط. يمكن تثبيت نفس الأجهزة في مشعات الألومنيوم أو ثنائية المعدن ، مع تحسين نقل الحرارة.

الخيار رقم 3. اتصال القاع أو السرج

من بين جميع الخيارات ، فإن اتصال السرج لمشعات التدفئة هو الأكثر فعالية. الخسائر تقارب 12-14٪. لكن هذا الخيار هو الأكثر غموضًا - فعادة ما يتم وضع الأنابيب على الأرض أو تحتها ، وهذه الطريقة هي الأفضل من الناحية الجمالية. وحتى لا تؤثر الخسائر على درجة الحرارة في الغرفة ، يمكنك أن تأخذ المبرد أقوى قليلاً مما هو مطلوب.

اتصال السرج لمشعات التدفئة

في الأنظمة ذات الدورة الدموية الطبيعية ، لا ينبغي إجراء هذا النوع من الاتصال ، ولكن إذا كانت هناك مضخة ، فإنها تعمل بشكل جيد. في بعض الحالات أسوأ من الجانب. فقط عند سرعة معينة لحركة المبرد ، تنشأ تدفقات دوامة ، وتسخن السطح بالكامل ، ويزداد انتقال الحرارة. لم يتم دراسة هذه الظواهر بشكل كامل ، لذلك ليس من الممكن بعد التنبؤ بسلوك المبرد.

كيفية توصيل المبرد بأنبوب بولي بروبيلين

عملية توصيل المبرد بأنابيب البولي بروبلين هي عملية تتكون من عدة مراحل:

1. الصياغة والتأشير.
2. تثبيت البطاريات على الجدران باستخدام الأقواس.
3. تركيب الأنابيب وربط الأجزاء الفردية.
4. اختبار خط الأنابيب.

هناك عدة طرق لتوصيل البطارية بالأنابيب:

1. اتصال القاع. الأنابيب متصلة على جانبي المبرد في الأسفل. مناسب لتركيب خط أنابيب أحادي الدائرة أفقيًا.
2. اتصال جانبي. يوجد على جانب واحد من البطارية فتحتان لإمداد السوائل ، وسحب التعدين.
3. اتصال قطري. الخيار الكلاسيكي لتوصيل المشعات بالأنابيب. توجد فتحات توريد وإخراج المبرد على كلا الجانبين في الجزأين السفلي والعلوي.

أنواع المشعات

تسمى المشعات المستخدمة في تصنيع أنابيب التدفئة بالبطاريات. تصنع الموديلات الجديدة من معادن مختلفة ، وهي تتفوق من حيث الخصائص التقنية والجماليات على منتجات الحديد الزهر. أنواع المشعات:

1. الألومنيوم - البطاريات الفعالة التي يتم تركيبها في المباني الجديدة متعددة الطوابق. تفشل بسرعة إذا كان المبرد يحتوي على القلويات والأحماض.
2. الصلب - مقطعية ، أنبوبي. لا يعتمد مستوى انتقال الحرارة على شكل البطارية.
3. نظام المعدنين - الأكثر فعالية في تدفئة الفضاء. مصنوع من خليط من الألمنيوم والفولاذ.

أي من الأنواع المعروضة مناسب عند تجميع دائرة تسخين بأنابيب البولي بروبلين.

تصنيف أنظمة التدفئة

المعيار الرئيسي لفصل أنظمة التدفئة هو عدد الدوائر. على هذا الأساس ، يتم تقسيم جميع أنظمة التدفئة إلى مجموعتين:

الخيار الأول هو الأبسط والأرخص. هذا ، في الواقع ، حلقة من المرجل إلى المرجل ، حيث يتم تثبيت مشعات التدفئة بينهما. إذا كان الأمر يتعلق بمبنى من طابق واحد ، فهذا خيار مبرر يمكنك من خلاله استخدام الدوران الطبيعي لسائل التبريد. ولكن لكي تكون درجة الحرارة موحدة في جميع غرف المنزل ، يجب اتخاذ بعض الإجراءات. على سبيل المثال ، لبناء أقسام على المشعات المتطرفة في الدائرة.

أفضل خيار لمخطط الأنابيب هذا هو توصيل البطارية باستخدام طريقة Leningradka. في الواقع ، اتضح أن أنبوبًا عاديًا يمر عبر جميع الغرف بالقرب من الأرض ، وأن بطاريات الرادياتير تصطدم به. في هذه الحالة ، يتم استخدام ما يسمى بربط القاع. أي أن المبرد متصل بالأنبوب من خلال أنبوبين سفليين - يدخل أحدهما إلى المبرد ويخرج من الآخر.

الانتباه! فقدان الحرارة مع هذا النوع من توصيلات البطارية هو 12-13٪. هذا هو أعلى مستوى لفقدان الحرارة

لذا ، قبل اتخاذ مثل هذا القرار ، يجب عليك الموازنة بين الإيجابيات والسلبيات. يمكن أن تتحول المدخرات الأولية إلى تكاليف كبيرة أثناء التشغيل.

بشكل عام ، هذا مخطط اتصال جيد يبرر نفسه في المباني الصغيرة. ومن أجل توزيع المبرد بالتساوي على جميع المشعات ، يمكنك تثبيت مضخة دوران فيه. الاستثمار غير مكلف ، والجهاز يعمل بشكل مثالي ولا يتطلب سوى القليل من استهلاك الطاقة. لكن التوزيع المنتظم للحرارة في جميع الغرف مضمون.

بالمناسبة ، غالبًا ما يتم استخدام مخطط الأنابيب أحادي الأنابيب في شقق المدينة. صحيح ، لم يعد من الممكن استخدام اتصال البطارية الأقل هنا. يجب أن يقال الشيء نفسه عن نظام الأنبوبين.

ما يمكن أن يكون ملزما

المرحلة الرئيسية لتركيب نظام التدفئة في المنزل هي ربط المبرد بالبولي بروبيلين. أثناء هذه العملية ، تحتاج إلى تثبيت الأجزاء التي تسمح لك بضبط نقل الحرارة.

أغلق الصبابات

هناك عدة أنواع من الصمامات المناسبة لأنابيب مشعات التدفئة:

1. الخانق مع امكانية التحكم بالحرارة. لضبط نقل الحرارة ، تحتاج إلى ضبط المعلمات. بعد ذلك ، ستعمل الآلية تلقائيًا. بغض النظر عن التغيرات في درجة الحرارة التي ستحدث بالخارج ، سيتم الحفاظ على نفس نظام درجة الحرارة في الداخل. الخانق - صمام مصمم للضبط اليدوي لنقل الحرارة.تبدأ درجة الحرارة بالتغير بعد ساعتين بعد تغيير موضع الصمام.
2. الصمامات - جزء مثبت أمام البطارية. مصممة لإيقاف إمداد المبرد.

مناسب

لتوصيل البطارية بخط الأنابيب ، تحتاج إلى استخدام التركيبات:

1. أدوات التوصيل الأمريكية ، التي يتم من خلالها توصيل صمامات الإغلاق. مع الجوز النقابي ، يمكن تفكيك المبادل الحراري بسرعة.
2. وصلات ثلاثية - مناسبة لتوصيل الأنابيب لتزويد ناقلات الحرارة في وقت واحد مع صمامات التحكم.
3. المحملات التي لها فيا.

يعتمد اختيار الجزء المتصل على مدى تعقيد إمدادات المياه.

أدوات

لتجميع نظام تسخين من مادة البولي بروبيلين ، ستحتاج إلى مجموعة من الأدوات:

• حديد لحام خاص لحام البلاستيك ؛
• أداة لإزالة طبقة التعزيز من الأنابيب - ماكينة حلاقة ؛
• وجع مع خطافات لتركيب الصمامات.
• مقص لقطع البولي بروبلين.

بالإضافة إلى ذلك ، سوف تحتاج إلى أدوات قياس ووضع العلامات.

مراحل توصيل مشعات التدفئة

يتم تركيب مشعات بأنابيب البولي بروبلين على عدة مراحل:

1. بمناسبة وضع الأنابيب ومواقع تركيب البطاريات.
2. تثبيت المبادلات الحرارية على الحائط. بالنسبة للطرز الصغيرة ، هناك قوسان كافيان ، بالنسبة للنماذج الكبيرة ، واحد لكل قسم.
3. تركيب صمامات الإغلاق.
4. اتصال الأنابيب.
5. تركيب القافزات والمعوضات.

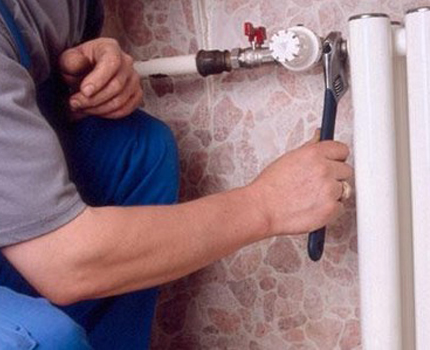

الخطوة الأخيرة هي توصيل خط الأنابيب بالبطارية. لجعل المفاصل أكثر إحكامًا للهواء ، يمكنك استخدام مواد مانعة للتسرب مقاومة للتعرض لفترات طويلة لدرجات الحرارة المرتفعة.

لتدفئة المبنى في شقة ، منزل خاص ، من الضروري تركيب مشعات في كل غرفة. لتشغيلها ، من الضروري توصيل المبادلات الحرارية بخط أنابيب التدفئة بشكل صحيح.

ما تحتاجه لعمر بطارية فعال

يمكن أن يوفر لك نظام التدفئة الفعال المال الذي تنفقه على فواتير الوقود. لذلك ، عند تصميمه ، يجب اتخاذ القرارات بعناية. في الواقع ، أحيانًا لا تكون نصيحة أحد الجيران في البلد أو صديق يوصي بمثل هذا النظام على أنها مناسبة على الإطلاق.

في بعض الأحيان لا يوجد وقت للتعامل مع هذه القضايا. في هذه الحالة ، من الأفضل اللجوء إلى المحترفين الذين عملوا في هذا المجال لأكثر من 5 سنوات ولديهم تقييمات ممتنة.

الاتصال الصحيح مضمون لضمان العيش المريح في المنزل لجميع أفراد الأسرة. بعد كل شيء ، عند اختيار مخطط ، يجب أن تأخذ في الاعتبار عددًا من ميزات منزلك

بعد أن قررت التعامل مع توصيل مشعات التدفئة بنفسك ، عليك أن تأخذ في الاعتبار أن المؤشرات التالية لها تأثير مباشر على فعاليتها:

• الحجم والطاقة الحرارية لأجهزة التدفئة ؛
• موقعهم في الغرفة
• طريقة التوصيل.

يثير اختيار أجهزة التدفئة مخيلة المستهلك عديم الخبرة. من بين العروض مشعات الحائط المصنوعة من مواد مختلفة ، مسخنات أرضية ولوح الأساس. كل منهم مختلف في الشكل والحجم ومستوى انتقال الحرارة ونوع الاتصال. يجب أن تؤخذ هذه الخصائص في الاعتبار عند تركيب أجهزة التدفئة في النظام.

من بين طرازات أجهزة التدفئة الموجودة في السوق ، من الأفضل الاختيار ، مع التركيز على المواد والحرارة الناتجة عن الشركة المصنعة

لكل غرفة ، سيكون عدد المشعات وحجمها مختلفين. كل هذا يتوقف على مساحة الغرفة ، مستوى عزل الجدران الخارجية للمبنى ، مخطط التوصيل ، ناتج الحرارة المشار إليه من قبل الشركة المصنعة في جواز سفر المنتج.

مواقع البطارية - تحت النافذة ، بين النوافذ الموجودة على مسافة طويلة نسبيًا من بعضها البعض ، على طول جدار فارغ أو في زاوية الغرفة ، في الردهة ، غرفة المؤن ، الحمام ، في مداخل المباني السكنية.

اعتمادًا على مكان وطريقة تركيب السخان ، سيكون هناك خسائر حرارة مختلفة. الخيار الأكثر سوءًا - المبرد مغلق تمامًا بواسطة الشاشة

يوصى بتركيب شاشة عاكسة للحرارة بين الحائط والسخان. يمكن صنعه بيديك ، باستخدام هذه المواد التي تعكس الحرارة - البينوفول أو الأيزوسبان أو نظير رقائق آخر. أيضًا ، يجب عليك اتباع هذه القواعد الأساسية لتركيب البطارية أسفل النافذة:

• تقع جميع المشعات في غرفة واحدة في نفس المستوى ؛
• أضلاع المسخن في وضع عمودي ؛
• يتزامن مركز معدات التسخين مع وسط النافذة أو على بعد 2 سم إلى اليمين (إلى اليسار) ؛
• - يبلغ طول البطارية 75٪ على الأقل من طول النافذة نفسها ؛
• المسافة إلى عتبة النافذة لا تقل عن 5 سم ، عن الأرض - لا تقل عن 6 سم ، والمسافة المثلى هي 10-12 سم.

يعتمد مستوى انتقال الحرارة من الأجهزة وفقدان الحرارة على التوصيل الصحيح للمشعات بنظام التدفئة في المنزل.

بعد مراعاة المعايير الأساسية لوضع المشعات ، من الممكن قدر الإمكان منع تغلغل البرد في الغرفة من خلال النافذة.

يحدث أن يسترشد صاحب المسكن بنصيحة صديق ، لكن النتيجة ليست ما كان متوقعًا على الإطلاق. كل شيء يتم مثله ، لكن البطاريات لا تريد تسخينها. هذا يعني أن مخطط التوصيل المختار لم يكن مناسبًا لهذا المنزل تحديدًا ، أو مساحة المبنى ، أو الطاقة الحرارية لأجهزة التدفئة ، أو أنه تم ارتكاب أخطاء مزعجة أثناء التثبيت.

نقوم بتوصيل المبرد بأنابيب البولي بروبلين

في القطاع الخاص ، في منازل المساكن القديمة وفي المباني الجديدة ، يجري العمل حاليًا لإعادة تجهيز أنظمة التدفئة. تم استبدال معدات التدفئة القديمة والصلب والحديد الزهر بأجهزة جديدة. تنتج الصناعة الحديثة أجهزة تسخين فولاذية ثنائية المعدن ذات معايير وخصائص محسنة. وفقًا لذلك ، بالتوازي ، يتم استبدال خطوط الأنابيب الفولاذية القديمة التي يدور المبرد من خلالها بمواد استهلاكية جديدة. اليوم ، تأخذ أنابيب البولي بروبلين المراكز الأولى في إنشاء دائرة تسخين.

وفقًا لذلك ، في ضوء هذا التحديث الواسع النطاق لأنظمة التدفئة ، تبرز أسئلة معقولة. كيف يتم توزيع دائرة المياه المصنوعة من البولي بروبلين في المنزل؟ كيف يبدو توصيل مشعاع نظام التدفئة بالأنابيب المقواة بالبولي بروبيلين؟ سوف نفهم بالتفصيل وننظر في ما يشكل اتصال المواد الاستهلاكية من البولي بروبلين بمصادر التدفئة بالتفصيل.

هل يستحق استخدام نظام تدفئة أحادي الأنبوب

عند وضع الأنابيب ، غالبًا ما يتم استخدام نظام تسخين ثنائي الأنابيب. من الناحية التخطيطية ، يمكن تمثيله في شكل دائرتين ، إحداهما مسؤولة عن توفير الماء الساخن للمشعات ، والثانية عن إزالة المبرد المبرد وتزويده بالغلاية. يتيح لك هذا الأسلوب تنظيم دوران الماء بدرجة الحرارة نفسها في جميع البطاريات.

عيب كبير في طريقة تنظيم التدفئة هذه هو التكلفة المالية للأنابيب (سعر جهاز التسخين هذا سيكون حوالي 1.5-2 مرة أكثر من أنبوب واحد) ، وتزداد كثافة العمالة. بالإضافة إلى ذلك ، سيكون من الصعب إخفاء الأنابيب.

لا يشير مخطط الأنبوب الواحد إلى وجود رافع منفصل لإزالة المبرد المبرد ، أي أن الأنابيب ستحتاج إلى حوالي نصف ذلك. من الناحية التخطيطية ، يمكن تمثيلها على أنها حلقة مغلقة ، ويتم توصيل المشعات بنظام تسخين أحادي الأنبوب في سلسلة.

مقارنة بين أنظمة التدفئة أحادية الأنابيب

بدأ تطبيق مثل هذا النظام على نطاق واسع خلال طفرة البناء في الاتحاد السوفياتي ، وفي نفس الوقت تم اكتشاف عيوبه الكبيرة:

يمكن اعتبار الشيء الرئيسي هو أن البطاريات الأخيرة في الدائرة تتلقى مبردًا بدرجة حرارة أقل بحوالي 30-50 ٪ من تلك الأقرب إلى المرجل ، وهذا يؤدي إلى حقيقة أن الغرف يتم تسخينها بشكل غير متساوٍ للغاية ؛

ملحوظة! يمكن حل هذا العيب بسهولة عن طريق زيادة عدد أقسام المشعات الأخيرة. ولكن عند بناء عدد كبير من الكائنات ، سيؤدي ذلك إلى زيادة العمليات الحسابية ، وهي ليست مريحة للغاية.

• ستحتاج إلى مضخة قوية إلى حد ما ، فلن تعمل على تنظيم حركة المبرد عن طريق الجاذبية ؛
• يتميز بفقد كبير للحرارة ؛
• يستغرق بدء تشغيل النظام وقتًا أطول مما كان عليه في حالة نظام ثنائي الأنابيب ؛
• عند القيام بالعمل بيديك ، يكون خطر وجود جيوب هوائية أثناء التشغيل مرتفعًا بشكل خاص. إنه في كثير من الأحيان لا يمكن تحمل المنحدرات المطلوبة على طول طول الأنابيب بالكامل.

تعتبر قائمة العيوب المدرجة نموذجية لنظام التدفئة التقليدي أحادي الأنبوب. اليوم ، يتم التخلص من معظم أوجه القصور هذه بنجاح عن طريق تثبيت أجهزة بسيطة. على سبيل المثال ، من الممكن بالفعل تنظيم درجة الحرارة في البطاريات الفردية ، وسيمكن تركيب صمامات الموازنة من تحقيق نفس ظروف التشغيل تقريبًا لجميع البطاريات في الدائرة.

بالنظر إلى التوفير الكبير في المواد ، فإن مثل هذا المخطط لنظام التدفئة يستحق بالتأكيد الاهتمام.

فيديو عن مخططات التوصيل لبطاريات التدفئة

فيديو حول الفرق بين الدوران الطبيعي والقسري لسائل التبريد في نظام التدفئة:

فيديو يوضح بوضوح الاختلافات بين المخططات المختلفة لنظام التدفئة:

مخطط التوصيل الفعال لبطاريات التدفئة في نظام ثنائي الأنابيب:

تعتمد كفاءة التدفئة بشكل مباشر على اختيار نظام توصيل البطارية لمنزلك. مع الخيار الصحيح ، يتم تقليل فقد الحرارة. يتيح لك ذلك الحصول على أقصى تأثير بأقل استخدام للوقود. يمكن تركيب البطارية باليد

من المهم أن تأخذ في الاعتبار ميزات منزلك حتى لا تتداخل البطاريات الباردة مع حياة مريحة في منزل مريح.

من فضلك قل لي ماذا أفعل إذا "التصقت" أنابيب الرادياتير مباشرة بجدار المنزل ، هل هذا ناقص؟ على سبيل المثال ، عندما كنت أقوم بالفعل بوضع المعجون في المنزل ، لاحظت أنه لم يكن مناسبًا ، حيث لم أتمكن من تقويم الجدران بشكل صحيح. وهل يجدر استبدال مشعات الحديد الزهر السوفيتية القديمة بأجهزة جديدة ولكن أجمل من الفولاذ أو الحديد الزهر؟

استشارات مجانية لمهندس شبكة تكنولوجي اطرح سؤالك

انضم إلى المجتمع الشبكات

• شركة المناخ
• شركة "Vip Sphere"

أضف شركة

شعبية من هذه الفئة

• كيف وأفضل طريقة لإغلاق بطارية التسخين: خيارات لإخفاء المشعات
• كيف ترسم بطارية التدفئة: تكنولوجيا طلاء المبرد
• حساب مشعات التدفئة: كيفية حساب عدد البطاريات وقوتها
• كيفية اختيار سخان الكربون بالأشعة تحت الحمراء: نظرة عامة على التصميمات المختلفة

الزوار يناقشون الآن

تهوية القبو: تقنية تركيب نظام التهوية الصحيح التصميم والحسابات

نظام حصاد مياه الأمطار: كيفية ترتيب التخزين لاستخدام المياه في المنزل

مقبس الرسائل القصيرة: كيف يعمل المقبس الذي يتحكم فيه جي إس إم وكيف يتم تثبيت المقابس والمفاتيح

قاذف لمحطة الضخ: مبدأ قواعد التشغيل والتركيب

نقوم بتوصيل مشعات التدفئة بشكل صحيح

بغض النظر عن نوع المشعات المختارة ونظام التوصيل المناسب لها ، من المهم حساب كل شيء وتثبيته بشكل صحيح. في كل حالة ، سيكون النظام الأمثل

بالنسبة للمنازل الباهظة الثمن ذات المساحة الكبيرة ، يُنصح بالاتصال بالمتخصصين الذين يمكنهم تقديم أفضل مشروع. إنه ليس من النوع الذي تبخل عليه

في كل حالة محددة ، سيكون نظامها هو الأمثل. بالنسبة للمنازل الباهظة الثمن ذات المساحة الكبيرة ، يُنصح بالاتصال بالمتخصصين الذين يمكنهم تقديم أفضل مشروع. هذه ليست قضية تبخل عليها.

من أجل تثبيت وتوصيل أجهزة التدفئة بشكل صحيح في مخطط تصميم معقد ، من الأفضل استخدام خدمات المحترفين

بالنسبة للمنازل السكنية الصغيرة ، يمكنك اختيار المخطط المناسب وتثبيت أجهزة التدفئة بشكل مستقل. تأكد من مراعاة ميزات منزلك وقواعد تركيب البطاريات وإمكانية استخدام مخطط معين.

عند تثبيت المشعات ، لا ينبغي لأحد أن ينسى أن نوع المواد للبطارية نفسها والأنابيب يجب أن يكون هو نفسه. سوف تسبب الأنابيب البلاستيكية المتصلة بسخانات الحديد الزهر العديد من المشاكل ، مما يؤدي إلى تدمير نظام التدفئة.

عند الانخراط في التجميع الذاتي لبطاريات التدفئة ، لا ينبغي لأحد أن ينسى تركيب صمامات كروية لتدفق الهواء ومنظم مدخل

تركيب مشعات بوصلة سفلية

يتم توصيل عقد سخان اللوحة بأبسط أداة في شكل مفتاح ربط ، إذا تم إجراء الضبط ، يتم استخدام مسدس أو مفك براغي مسطح. نظرًا لأن جميع الأنابيب الفرعية مجهزة بأختام بلاستيكية فلورية أو مطاطية محكمة الغلق ، فإن استخدام الخيوط والسحب ومواد العزل الأخرى غير مطلوب. عند التوصيل من الأسفل بخط أنابيب XLPE مشترك ، تابع ما يلي:

1. 1. لقد وضعوا اقتران Eurocone مع صمولة اتحاد على منافذ نهاية الأنابيب ، ويكمن اختلافها عن تركيبات الضغط القياسية في حقيقة أن غمد البولي إيثيلين يتم ضغطه على التركيب الداخلي من خلال الحلقة الخارجية بفتحة ، والاتصال بفرع المنظار الأنبوب مصنوع من صامولة نقابية واحدة. يتلاءم المخروط الموجود في نهاية الموصل المزود بحشية مطاطية بإحكام وإحكام في فتحة التثبيت المقلوبة عند شد الجوز.
   2. يتم تثبيت المجموعة على شكل H في الجزء السفلي من المبرد بجوز أمريكي باستخدام حشوات عادية ومخروطية مدرجة في مجموعة التثبيت الخاصة بالتركيب الثرموستاتي ، ويتم تثبيت المبرد على الأرض أو تعليقه على الحائط بالارتفاع المطلوب.
   3. قم بتوصيل صواميل الوصلة لوصلة Eurocone من نهايات الأنبوب بأنابيب المدخل لتركيبات التوصيل السفلية باستخدام مفتاح ربط.

عند القيام بالعمل ، فإن الشيء الرئيسي هو عدم الضغط على الوصلات بمفتاح ربط ، والذي يمكن أن يتسبب في تمزق لا رجعة فيه للحشيات وفقدان الضيق ، فمن الأفضل شد جميع الصواميل يدويًا بأقصى جهد ، وبعد إمداد المياه في يتم إحكام التسريبات قليلاً باستخدام مفتاح ربط قابل للتعديل.

أرز. 10 مثال على تركيب المبرد على التركيبات السفلية (هاميل)

على الرغم من أن الحرارة موزعة بالتساوي ، إلا أن هذه التفاصيل تقلل من جماليات المظهر ويتم فقدان إحدى المزايا الرئيسية لمحدد العيون السفلي. يتيح استخدام الممرات الجانبية المدمجة وأجهزة التحكم في درجة الحرارة وصمامات التحكم والإغلاق في تركيبات المدخل الاستخدام الفعال لجهاز المدخل السفلي في أنظمة التدفئة ذات الأنبوب الواحد والأنبوبين.

طرق تداول المبرد

كما تعلم ، فإن الماء ، وعادة ما يتم سكبه في نظام التدفئة ، يمكن أن يدور بالقوة أو بشكل طبيعي. يتضمن الخيار الأول استخدام مضخة مياه خاصة تدفع المياه عبر النظام. وبطبيعة الحال ، يتم تضمين هذا العنصر في دائرة التسخين الشاملة. ويتم تثبيته في معظم الحالات إما بالقرب من غلاية التدفئة ، أو يكون بالفعل عنصرها الهيكلي.

يعتبر النظام ذو الدورة الطبيعية مناسبًا جدًا في الأماكن التي يوجد بها انقطاع متكرر للتيار الكهربائي. لا توفر الدائرة مضخة ، كما أن غلاية التدفئة نفسها غير متطايرة. يتحرك الماء عبر النظام بسبب حقيقة أن المبرد البارد يتم إزاحته بواسطة عمود ماء ساخن. تعتمد كيفية تنفيذ توصيل المشعات في مثل هذه الظروف على العديد من العوامل ، بما في ذلك الحاجة إلى مراعاة خصوصيات مرور مفتاح التسخين وطوله.

يمكن تنفيذ أي من طرق التوصيل الأربعة في حالة وجود مضخة دوران في نظام التدفئة

لذلك ، دعونا نلقي نظرة على هذه الخيارات بمزيد من التفصيل.

الطريقة رقم 1 - اتصال أحادي الاتجاه

يتضمن اتصال البطارية هذا تركيب أنبوب إمداد (إمداد) وأنبوب تفريغ (رجوع) إلى نفس قسم المبرد:

وبالتالي ، يتم ضمان التسخين المنتظم لجميع أقسام كل بطارية على حدة. يعد نظام التسخين أحادي الاتجاه حلاً عقلانيًا في المنازل المكونة من طابق واحد إذا كان من المخطط تركيب مشعات بعدد كبير من الأقسام (حوالي 15). ومع ذلك ، إذا كان الأكورديون يحتوي على أقسام أكثر ، فسيكون هناك فقد كبير في الحرارة ، مما يعني أن الأمر يستحق التفكير في خيار اتصال آخر.

الطريقة رقم 2 - اتصال القاع والسرج

فعلي في تلك الأنظمة التي يكون فيها خط أنابيب التدفئة مخفيًا تحت الأرض. في هذه الحالة ، يتم تثبيت كل من أنبوب مدخل سائل التبريد وأنبوب المخرج على الأنابيب الفرعية السفلية للأقسام المقابلة. في مثل هذا التوصيل للبطاريات ، تكون النقطة "الضعيفة" هي الكفاءة المنخفضة ، حيث يمكن أن يصل فقد الحرارة من حيث النسبة المئوية إلى 15٪. منطقيا ، المشعات تسخن بشكل غير متساو في الجزء العلوي.

الطريقة رقم 3 - اتصال متقاطع (قطري)

تم تصميم هذا الخيار لتوصيل البطاريات بعدد كبير من الأقسام بنظام التدفئة. نظرًا للتصميم الخاص ، يتم توزيع المبرد بالتساوي داخل المبرد ، مما يضمن أقصى قدر من نقل الحرارة.

اتجاه حركة المبرد عند التوصيل المتبادل (1-faucet Mayevsky ، 2-plug ، 3-radiator ، 4-Directing of the المبرد)

إن الإجابة على السؤال حول كيفية توصيل بطارية التدفئة بشكل صحيح في مثل هذه الحالة بسيطة للغاية: التوريد من الأعلى ، والعائد من الأسفل ، ولكن من جوانب مختلفة. مع التوصيل المائل للمشعات ، لا يتجاوز فقد الحرارة 2٪.

حاولنا الكشف عن موضوع المخططات الممكنة لتوصيل مشعات التدفئة بأكبر قدر ممكن من التفاصيل. نأمل أن تتمكن من تقييم جميع إيجابيات وسلبيات كل خيار من الخيارات الموضحة ، واختيار الأكثر صلة بحالتك الخاصة.

أنواع الربط ، أو كيفية توصيل بطارية التدفئة بشكل صحيح

إن توفير تدفئة لمنزل أو شقة هو المهمة الأولى في موسم البرد. لذلك ، يسعى كل ساكن أولاً وقبل كل شيء إلى إنشاء نظام تشغيل فعال ، يكون له ما يبرره اقتصاديًا. ونظرًا لأن معظم أنظمة التدفئة هي من نوع المبرد ، فإن مسألة كيفية توصيل بطاريات التدفئة بشكل صحيح هي واحدة من أكثر الأسئلة صلة.

بالنسبة للكثيرين ، هذا لا يعني شيئًا ، خاصة لمن يواجهون مشكلة ربط نظام التدفئة لأول مرة. لكن أولئك الذين تعاملوا بالفعل مع إنشاء مثل هذه المخططات يفهمون تمامًا ما هو على المحك.

لا توجد العديد من التصنيفات لأنواع الأنابيب والأسلاك الخاصة بنظام الأنابيب ، خاصة عندما يتعلق الأمر بمشعات الأنابيب. لذلك ، لن يكون من الصعب جدًا فهم هذه المشكلة. غالبًا ما تؤثر الأنابيب على طبيعة توصيل مشعات البطارية. لذلك ، من الضروري النظر في تصنيف أنظمة التدفئة المختلفة وتحديد أي منها هو الأنسب لواحد أو آخر.

اختيار مشعات

يتم استخدام مشعات مقطعية من الألومنيوم ، مقترنة بالبولي بروبيلين.

مشعات الألومنيوم مع تباعد الأنابيب المختلفة.

ما هو سبب هذه التعليمات الواضحة؟

ما هو أسوأ من الحديد الزهر أو الفولاذ أو المنتجات ثنائية المعدن؟

• سعر مشعات الألومنيوم أقل. من أي نظائرها ، ربما باستثناء السجلات المصنوعة يدويًا من الأنابيب الفولاذية.
• بسبب الموصلية الحرارية العالية للألمنيوم ، فإن جميع زعانف الأقسام لها نفس درجة الحرارة. مما يضمن أقصى قدر من نقل الحرارة مع الحد الأدنى من أبعاد السخان.
• لا معنى للدفع الزائد لمبرد ثنائي المعدن بخصائص حرارية مماثلة. لأن قوة أي دائرة تساوي قوة أضعف حلقة فيها. في حالتنا ، سيكون البولي بروبلين هو الحلقة الضعيفة.

إن توصيل مشعات الألمنيوم بأنابيب البولي بروبلين يعني ضمناً مجموعتها الكاملة مع صمامات الإغلاق. ماذا ولماذا؟

أبسط وأرخص خيار هو زوج من الصمامات. أفضل كرة: على عكس اللولب والفلين ، فهي موثوقة للغاية وتحافظ دائمًا على إحكامها ولا تتطلب صيانة. تؤدي الصمامات وظيفة واحدة - فهي تسمح ، إذا لزم الأمر ، بإيقاف تشغيل السخان تمامًا للإصلاح أو الاستبدال.

البطارية مزودة بزوج من الصمامات الكروية.

خيار متقدم هو تجهيز البطارية بخنق أو زوج من الإختناقات.

ما الذي يحتاجون إليه؟

• يسمح لك الخانق بتقليل إخراج حرارة الجهاز يدويًا عند درجة حرارة عالية في الغرفة.
• يتم استخدام زوج من الخانق في الحالات التي لا يتطلب فيها نظام الأنبوبين الضبط فحسب ، بل يتطلب أيضًا موازنة - تقييد التدفق من خلال المشعات الأقرب إلى المرجل أو المضخة. للموازنة ، عادةً ما يتم استخدام خنق عند الإمداد المرتجع ، لضبط درجة الحرارة في الغرفة - عند الإمداد.

أخيرًا ، الخيار الأكثر ملاءمة (ولكن أيضًا الأكثر تكلفة) من حيث سهولة الاستخدام هو توصيل المبرد بأنبوب بولي بروبيلين باستخدام صمام ثرموستاتي ورأس حراري.

يستخدم منظم الحرارة التمدد الحراري لبعض الوسائط المألوفة لدينا بالفعل: عند تسخينه (وزيادة الأبعاد الخطية للمنفاخ في غطاء الرأس الحراري) ، فإنه يغلق الصمام ، مما يحد من تدفق المبرد ؛ عندما يبرد ، يفتح الصمام. هذا يضمن درجة حرارة ثابتة في الغرفة مع أي تغيير في الظروف الخارجية - الطقس في الخارج أو معلمات المبرد.

يجب ألا يكون منظم الحرارة موجودًا في تيار صاعد من الهواء الدافئ من الرادياتير أو السباكة.

ملحوظة: في نظام التسخين ثنائي الأنابيب ، غالبًا ما يكون منظم الحرارة مزودًا بخانق موازنة على خط الإمداد الثاني.

بالإضافة إلى صمامات الإغلاق والتحكم ، مع اتصال منخفض ، تم تجهيز المشعات بفتحات تهوية - صمامات لنزيف الهواء بعد تفريغ الدائرة.

يمكن أن تكون فتحات التهوية:

1. رافعات Mayevsky. مزاياها هي الاكتناز والتكلفة المنخفضة.
2. صمامات عادية أو حنفيات مثبتة في سدادة الرادياتير العلوية. إنها مريحة مع إنتاجية عالية: يتم تنفيس الهواء من خلال الصمام بشكل أسرع.
3. فتحات تهوية أوتوماتيكية تعمل على إزالة فقاعات الهواء من الدائرة دون مشاركة صاحبها.

ما هي التركيبات وكيفية توصيل المبرد بأنبوب البولي بروبيلين؟

يتم إجراء الربط في الحشوة الأفقية من خلال نقطة الإنطلاق ذات القطر الانتقالي. يبلغ قطر التعبئة النموذجي في دائرة ذات طول معقول مع دوران قسري 25-32 مم ؛ القطر الخارجي للتوصيل بسخان منفصل 20 مم.

يتم ربط الحشوة بواسطة المحملات الملحومة.

• تسمح مهايئات مقبس اللحام مقاس 1/2 بوصة بتوصيل الصمامات أو الخانق أو الصمامات الحرارية.
• لتوصيل صمامات الإغلاق بسدادات الرادياتير ، يتم استخدام النساء الأمريكيات - تركيبات سريعة الفك مع صواميل نقابية وحشيات مطاطية. إنها تسمح لك بتقليل وقت تفكيك المبرد إلى 30-45 ثانية.

في الصورة - حل مشترك: صمام كروي بأمريكي.
