جهاز دائري لآبار الخرسانة المسلحة

المزايا الرئيسية لآبار الاتصال

جميع KKS مقسمة إلى أنظمة خفيفة وثقيلة. يتم وضع المصابيح الخفيفة تحت منطقة المشاة ، والأخرى الثقيلة - أسفل الطريق. آبار التوصيل مصنوعة من البولي إيثيلين عالي الكثافة ، وأغطية الجهاز مصنوعة من الحديد الزهر أو الخرسانة أو البولي إيثيلين عالي الكثافة. بدون استثناء ، تتمتع أنظمة الكابلات بالمزايا التالية:

• مقاومة درجات الحرارة المنخفضة
• ضيق الهيكل
• إمكانية التثبيت في ظروف صعبة ؛
• قوة ممتازة
• وزن خفيف؛
• عمر خدمة طويل
• سهولة التركيب والتخزين والنقل ؛
• القدرة على توصيل النموذج بالمجاري ذات التكوين المجاني.

3. متطلبات إنشاء الآبار العمودية

3.3.1. الآبار المنجمية
مصممة لتلقي المياه الجوفية من التدفق الحر الأول من السطح
طبقة المياه الجوفية. هذه الآبار مستديرة أو
مربع الشكل ويتكون من رأس وجذع ومقدار للمياه.

إذا كان من المستحيل الحفاظ على هذه المسافة ، المكان
يتوافق موقع مرافق سحب المياه في كل حالة مع
مركز المراقبة الصحية والوبائية الحكومية.

3.3.2. الإرتفاع
(الجزء الموجود فوق سطح الأرض من البئر) يعمل على حماية المنجم من الانسداد والتلوث ، و
أيضا للمراقبة ، ورفع المياه ، وتناول المياه ويجب أن يكون على الأقل
0.7 - 0.8 متر فوق سطح الأرض.

3.3.3. رأس جيد
يجب أن يكون لها غطاء أو أرضية خرسانية مسلحة بفتحة مغلقة أيضًا
جفن العين. من الأعلى ، يتم تغطية الرأس بمظلة أو وضعها في كشك.

3.3.5. رمح (لي)
يستخدم لمرور أجهزة رفع المياه (دلاء ، دلاء ، مجارف و
إلخ) ، وكذلك في بعض الحالات لوضع آليات رفع المياه. الجدران
يجب أن تكون الأعمدة ضيقة ، وأن تكون عازلة للبئر من الاختراق
الجريان السطحي ، وكذلك المياه الجاثمة.

3.3.8. جزء استهلاك الماء
يخدم البئر تدفق المياه الجوفية وتراكمها. يجب دفنها
طبقة المياه الجوفية لتحسين فتح الخزان وزيادة معدل التدفق. ل
ضمان تدفق كميات كبيرة من المياه إلى البئر ، قد يكون الجزء السفلي من جدرانه
ثقوب أو أقيمت على شكل خيمة.

3.3.9. لتحذير
انتفاخ التربة من قاع البئر عن طريق تصاعد تدفقات المياه الجوفية ، المظهر
العكارة في الماء وتسهيل التنظيف في قاع البئر عودة
منقي.

3.3.10. للنزول الى
البئر أثناء الإصلاح والتنظيف ، يجب تثبيت أقواس من الحديد الزهر في جدرانه ،
التي تقع في نمط رقعة الشطرنج على مسافة 30 سم من بعضها البعض.

3.3.11. صعود الماء من
يتم حفر الآبار باستخدام مختلف الأجهزة و
الآليات. الأكثر قبولًا من الناحية الصحية هو
استخدام مضخات بتصميمات مختلفة (يدوية وكهربائية). في
استحالة تجهيز البئر بمضخة ، يُسمح بجهاز بوابة
بمقبض واحد أو اثنين ، بوابة بعجلة لدلو واحد أو اثنين ، "رافعة"
مع دلو عام ومثبت بإحكام ، وما إلى ذلك. يجب أن يكون حجم الحاوية تقريبًا
يتوافق مع حجم الدلو بحيث لا يتم سكب الماء منه في الدلاء
قدم الصعوبات.

تعتبر آبار البلاستيك من البدائل الحديثة

البديل المعقول والعملي لغرف عرض الحجر هو نظائر البوليمر.

علاوة على ذلك ، يمكن للآبار البلاستيكية أن تقلل بشكل كبير من كمية الحفر ، كما أن إنشاء آبار الصرف الصحي المصنوعة من هذه المواد يسرع ويبسط عملية تركيب أنظمة الصرف الصحي.

هناك شائعات حول قوة الضغط لآبار البلاستيك - لكن الحقائق لم تؤكدها. هذا ينطبق بشكل خاص على أبسط الآبار للشبكات داخل الفناء.

كقاعدة عامة ، لا توجد أحمال قادرة على إتلاف البلاستيك.

من بين أشياء أخرى ، يمكن لبئر خرساني بقطر متر أن يحل محل بئر بلاستيكي ، يبدأ قطره من 30 سم ، على الرغم من حقيقة أنه على الرغم من الاختلاف في الحجم ، فإن صيانة آبار الصرف الصحي المصنوعة من البوليمرات ستكون أبسط من نظرائهم من الخرسانة العملاقة.

بعد كل شيء ، يتم إنتاجها بإطلاقات تتوافق بوضوح مع معايير الأنابيب من أي مادة - البلاستيك ، الأسمنت ، الأسبستوس.

لذلك ، مباشرة بعد التثبيت ، يمكن توصيل هذه الأعمدة بأي منها في غضون دقائق. إذا تم استخدام الأنابيب البلاستيكية ، فستكون العملية أسرع.

لذلك ، قبل بناء بئر الصرف الصحي ، يجدر تقييم الإيجابيات والسلبيات ، فالرخص الظاهر لبعض الحلول يعد أمرًا خادعًا. بالنسبة للمنطقة الخاصة حيث تم تجهيز واحد أو اثنين أو ثلاثة بئر كحد أقصى ، سيكون ترتيب الآبار المصنوعة من البلاستيك أرخص بكثير من محاولة توفير المال باستخدام الحلقات الخرسانية. سيؤدي الوزن الهائل والحاجة إلى طلب معدات ثقيلة إلى إبطال الرخص الظاهر للحلول القديمة. والقطر المتواضع للبئر البلاستيكي ، وسرعة التركيب ليست آخر الحجج.

هناك أنواع مفتوحة ومغلقة. يتم استخدامها لغرض فصل مياه الصرف الصحي ، حيث يتم فصل الأجزاء الثقيلة والحطام الكبير عن الماء. هذه الهياكل من النوع المفتوح عبارة عن خزان يتم تجميعه من كتل خرسانية مثقبة. في نفوسهم ، ينتقل السائل بشكل مستقل إلى الأرض من خلال ثقوب خاصة. تبقى الكسور الثقيلة في المنجم وتتم إزالتها باستخدام معدات خاصة لمزيد من التخلص.

النباتات المغلقة عبارة عن حاوية محكمة الإغلاق لها منافذ تكنولوجية تقع على ارتفاعات مختلفة. عندما تدخل مياه الصرف الصحي إلى المنجم ، يتم تصريف الجسيمات العائمة عبر القنوات العليا ، ويتم تصريف طبقات الرواسب عبر القنوات السفلية.

من الضروري تركيب الهيكل في مكان تتواجد فيه المياه الجوفية تحت مستوى قاع المحطة. بالإضافة إلى ذلك ، يتم سكب وسادة من الحجر المسحوق بطول 0.5 متر ، ويجب أن ترتفع القاعدة فوق التربة على ارتفاع 1 متر.

استنتاج

قبل البدء في تجهيز شبكة الصرف الصحي ، تأكد من قراءة جميع أحكام SNiP ، وابدأ في التخطيط ووضع العلامات ثم اختيار المنجم الذي يناسبك. ستحتاج بالتأكيد إلى تقدير لتركيب بئر مجاري لكي تحسب مسبقًا جميع تكاليف ترتيب شبكة العمود الفقري بأكملها بشكل صحيح.

الآبار الحجرية

بعد ذلك ، يتم تنفيذ الأعمال التالية لبئر خرساني أو خرساني مسلح:

• إعداد الأساس. وضع بلاطة أو وضع وسادة خرسانية بسمك 100 مم من الخرسانة M-50
• ترتيب صينية بالشكل المطلوب مصنوع من الخرسانة M-100 مع شبكة حديدية مقواة
• ختم الخرسانة والبيتومين لنهايات الأنابيب
• عزل البيتومين للسطح الداخلي للحلقات الخرسانية
• يتم تثبيت حلقات من آبار الصرف الصحي (يتم تنفيذها بعد معالجة الخرسانة للصينية ، بعد 2-3 أيام من التمديد) وبلاطة الأرضية على محلول M-50
• الحشو بمدافع الهاون الأسمنتية الفواصل بين الأجزاء الجاهزة للبئر
• وصلات العزل المائي مع البيتومين
• تشطيب الصينية بالجص الأسمنتي ثم الكي
• الترتيب عند نقاط دخول مواسير قفل طيني بعرض 300 مم وارتفاع 600 مم أكثر من القطر الخارجي للأنابيب
• اختبار البئر (يتم إجراؤه خلال النهار عن طريق ملء الماء حتى الحافة العلوية ، مع تركيب سدادات مؤقتة على الأنابيب). تعتبر ناجحة إذا لم يتم العثور على تسريبات مرئية
• الردم الخارجي لجدران البئر ثم الردم
• الجهاز عبارة عن منطقة خرسانية عمياء بعرض 1.5 م حول عنق البئر
• عزل جميع المفاصل المتبقية بالقار الساخن

وبالمثل ، يتم تثبيت آبار مجاري من الطوب ، ولكن هنا ، بدلاً من تركيب العناصر الجاهزة ، يتم عمل البناء.

يتم إجراء العزل المائي بنفس الطريقة تمامًا.

وبالتالي ، يتم تنفيذ تركيب الآبار المصنوعة من المواد الحجرية لجميع أنواع الصرف الصحي: المنزلية أو العواصف أو الصرف الصحي.

ومع ذلك ، في حالة وجود بئر عاصفة ، يمكن تركيب فتحات شبكية على البئر ، والتي تؤدي في نفس الوقت وظيفة منطقة تجميع المياه.

بالنسبة للصرف - يمكن أن يكون البئر نفسه عنصرًا من عناصر الصرف ، من خلال ثقوب خاصة في الجدران ، لكن هذا التصميم يتطلب حسابًا خاصًا.

في الوقت نفسه ، هناك اختلافات طفيفة في المكونات التي تحددها السلسلة: آبار المجاري KFK و KDK - لمياه الصرف المنزلية ، KLV و KLK - لمياه الأمطار ، KDV و KDN - للصرف.

جدول آبار الصرف الصحي بالأحجام القياسية كما يلي:

تبدو عملية الآبار التفاضلية أكثر تعقيدًا بعض الشيء بسبب تكوينها الأكثر تعقيدًا.

هنا ، اعتمادًا على التصميم المحدد ، بالإضافة إلى جهاز الدرج ، يكون من الضروري في بعض الحالات:

• تركيب الناهض
• معدات كسر المياه
• تركيب جدار حاجز مائي
• إنشاء ملف تعريف الممارسة
• جهاز الحفرة

يتم تنفيذ تركيب جسم المنجم والقاعدة والسقف وفقًا لنفس القواعد.

الاستثناء الوحيد يتعلق ببئر هبوط مع رافع - من المفترض في قاعدته وضع صفيحة معدنية تمنع تدمير الجزء الخرساني من الهيكل.

تبدو هكذا:

1. الناهض
2. وسادة مائية
3. لوحة معدنية في قاعدة الوسادة
4. قمع تناول الناهض

تم تصميم قمع السحب للتعويض عن الخلخلة التي يمكن إنشاؤها في الناهض بسبب الحركة السريعة لمياه الصرف الصحي.

من الضروري إنشاء آبار الصرف الصحي التفاضلية بأيديكم باستخدام ملف تعريف عملي فقط في حالات استثنائية - يتم توفير تصميم مماثل لخطوط الأنابيب التي يبلغ قطرها 600 مم وارتفاع هبوط يصل إلى 3 أمتار.

لا تستخدم أقطار الأنابيب المماثلة في أنظمة الصرف الفردية. ولكن يمكن استخدام أنواع أخرى من الآبار في مياه الصرف الصحي المحلية بنجاح.

وفقًا لمتطلبات SNiP ، يتم تثبيت آبار الصرف الصحي:

• إذا لزم الأمر ، قم بتقليل عمق خط الأنابيب
• عند التقاطعات مع مرافق أخرى تحت الأرض
• للتحكم في التدفق
• غمرت المياه في آخر بئر قبل تصريف النفايات في الخزان

الحالات النموذجية عندما يُنصح بتثبيت بئر قطرة في منطقة الضواحي:

معنى هذا الانخفاض هو أنه نظرًا لإنشاء منحدر كبير في قسم قصير من النظام ، تبدأ المصارف في التحرك بشكل أسرع ، ولا يتوفر لها وقت للتشبث بالجدران الداخلية للأنبوب.

المسافة بين غرف التفتيش وفقًا لـ SNiP

يجب تثبيت غرف التفتيش في مثل هذه الحالات:

• في وجود خط أنابيب ممتد يسير في خط مستقيم ؛
• إذا كان هناك منعطفات أو ثنيات في خط الأنابيب ، وكذلك عندما يتغير قطر الأنابيب ؛
• في وجود فروع الهيكل.

تحدد المسافة بين آبار المجاري SNiP ، ووفقًا لها يجب اتباع القواعد التالية:

• بقطر أنبوب يبلغ 150 مم ، يتم تثبيت الآبار كل 35 مترًا ؛
• 200-450 مم - 50 م ؛
• 500-600 مم - 75 م.

كقاعدة عامة ، عند ترتيب أنظمة الصرف الصحي الخاصة ، يتم استخدام الأنابيب التي يبلغ قطرها 100 مم. عند استخدامها ، يتم تحديد المسافة بين آبار الصرف الصحي بواسطة SNiP على أنها 15 مترًا. في حالة عدم وجود انحناءات ، أو فروع ، وقطر خط الأنابيب لا يتغير طوله ، يمكن زيادة المسافة إلى 50 م.

كيف يتم التثبيت

يتم تركيب بئر كابل على عدة مراحل:

1. أولا ، الحفرة جاهزة.
   يجب أن تتجاوز أبعاد البئر بحوالي 200 مم.
2. بعد ذلك ، يتم عمل وسادة خرسانية.
   أبعاده تعتمد على أبعاد الكابل جيدا. إذا كان مستوى المياه الجوفية أعلى من قاع البئر ، فيجب ضغط التربة السائبة بعناية.في النهاية ، يتكون المرساة من الخرسانة ، مما يمنع البئر من الطفو. يتم إنتاج المرساة باستخدام قوالب ذات مقطع دائري أو مستطيل. إذا تم تركيب بئر حيث يمر النقل ، يتم سكب لوح مقوى بقطر 200 مم ، مما يجعل من الممكن توزيع الحمولة بالتساوي.
3. تركيب البئر نفسه
   يتم تنفيذه باستخدام معدات خاصة ، ولكن يمكن أيضًا القيام به يدويًا. الهيكل متصل بمسامير التثبيت والكابلات.
4. إجراء الردم.
   الردم عبارة عن خليط مصنوع من الرمل والأسمنت بنسبة 1/5. يجب أن يتم ضغطها بعناية كل 20 سم.

يمكن إجراء الاتصال بنظام القناة بعدة طرق:

• باستخدام اقتران انزلاقي مع حلقات مانعة للتسرب ؛
• بمساعدة اقتران الضغط ؛
• باستخدام غلاف منزلق مع حلقات مانعة للتسرب.

تستخدم آبار الاتصالات بنشاط في المباني من مختلف الأنواع. إنها تحمي الكابلات بشكل موثوق من التلف وتعمل لفترة طويلة. الآبار من النوع المحدد مصنوعة من مواد مختلفة ، ولكن غالبًا ما يستخدم البلاستيك. يجب بناء الأجهزة وفقًا لعدد من القواعد والقواعد الفنية. إذا كنت تستخدم مواد عالية الجودة ، فلا تنتهك التكنولوجيا وتختار المكان المناسب ، فإن الاتصال الجيد سيخدم المنزل لفترة طويلة من الزمن.

جهاز ابار المجاري مصنوع من الخرسانة

في حالة الهيكل الخرساني أو الخرساني المسلح ، سيبدو ترتيب بئر الصرف الصحي كما يلي:

• أولاً ، يتم تحضير القاعدة ، حيث يتم استخدام لوح متجانسة أو وسادة خرسانية 100 مم ؛
• علاوة على ذلك ، يتم تثبيت الصواني في آبار الصرف الصحي ، والتي يجب تعزيزها بشبكة معدنية ؛
• نهايات الأنابيب مختومة بالخرسانة والقار ؛
• يجب عزل السطح الداخلي للحلقات الخرسانية بالقار ؛
• عندما تصلب الصينية بدرجة كافية ، من الممكن وضع حلقات البئر بداخلها وتركيب بلاطة الأرضية ، والتي يتم استخدام ملاط ​​الأسمنت من أجلها ؛
• يجب معالجة جميع اللحامات بين العناصر الهيكلية بمحلول ؛
• بعد الحشو بالخرسانة ، من الضروري توفير طبقات مقاومة للماء جيدة ؛
• يتم معالجة الدرج بجص الأسمنت ؛
• عند نقاط توصيل الأنابيب ، تم تجهيز قفل من الطين ، والذي يجب أن يكون عرضه 300 مم من القطر الخارجي لخط الأنابيب وأعلى 600 مم ؛
• تتمثل إحدى الخطوات الأخيرة في التحقق من التصميم من أجل التشغيل ، حيث يتم ملء النظام بالكامل بالماء. إذا لم تظهر أي تسريبات بعد يوم ، فهذا يعني أن النظام يعمل بشكل طبيعي ؛
• ثم تملأ جدران البئر ، وكل هذا يتم ضغطه ؛
• منطقة عمياء بعرض 1.5 متر مثبتة حول البئر ؛
• يتم التعامل مع جميع اللحامات المرئية بالبيتومين.

لا يختلف جهاز بئر المجاري المصنوع من حلقات خرسانية ، الموصوفة أعلاه ، عن ترتيب هيكل من الطوب ، مع الاختلاف الوحيد هو أنه في الأخير ، يتم استبدال الخرسانة بالطوب. سيبدو باقي سير العمل كما هو.

بالإضافة إلى الدرج ، قد تكون هناك حاجة لشرط واحد أو أكثر لتجهيز البئر الفائض:

• تركيب الناهض
• تركيب برج المياه
• ترتيب عنصر كسر الماء ؛
• إنشاء ملف تعريف عملي ؛
• ترتيب الحفرة.

وهكذا ، فإن تكوين البئر التفاضلي يشمل:

• الناهض.
• وسادة مائية
• لوحة معدنية في القاعدة
• قمع المدخول.

وفقًا للتشريعات التنظيمية ، فإن جهاز البئر للصرف الصحي له ما يبرره في مثل هذه الحالات:

• إذا كان يجب وضع خط الأنابيب على عمق ضحل ؛
• إذا كان الطريق السريع الرئيسي يعبر شبكات الاتصالات الأخرى الموجودة تحت الأرض ؛
• إذا لزم الأمر ، اضبط سرعة حركة النفايات السائلة ؛
• في آخر بئر غمرتها المياه ، مباشرة قبل تصريف المياه العادمة في مدخل المياه.

بالإضافة إلى الأسباب الموضحة في SNiP ، هناك أسباب أخرى تتطلب تركيب بئر صرف صحي تفاضلي في الموقع:

• إذا كان هناك اختلاف كبير في الارتفاعات بين العمق الأمثل للصرف الصحي في الموقع ومستوى نقطة تصريف المياه العادمة في المستقبل (غالبًا ما يكون هذا الخيار مبررًا ، نظرًا لأن وضع خط الأنابيب على عمق ضحل يسمح لك بأداء عمل أقل ) ؛
• في ظل وجود شبكات هندسية موجودة في الفضاء تحت الأرض وعبور شبكة الصرف الصحي ؛
• إذا كانت هناك حاجة للتحكم في معدل حركة المياه العادمة في النظام. تؤثر السرعة العالية جدًا تأثيراً سيئاً على التنظيف الذاتي للنظام من الرواسب على الجدران ، فضلاً عن السرعة المنخفضة للغاية - في هذه الحالة ، تتراكم الرواسب بسرعة كبيرة ، ويلزم استخدام التيار السريع للتخلص منها. معناها هو زيادة معدل تدفق السوائل في جزء صغير من خط الأنابيب.

بالوعة مختومة

من الممكن تلبية متطلبات آبار الصرف الصحي بالكامل فقط أثناء إنشاء بئر مجاري مختومة
. هذه الطريقة لا تضر بالبيئة ، يمكن زيادة حجم النفايات السائلة.

يوصى بهذه الطريقة في المناطق ذات المخرجات المعتدلة لمياه الصرف الصحي. على سبيل المثال ، يمكن لأسرة مكونة من 4 أفراد إنتاج حوالي 600 لترًا من النفايات السائلة يوميًا ، وهو ما يمثل 150 لترًا للفرد. لذلك ، من الأفضل مع وجود هامش في الحجم. تجدر الإشارة إلى أن عمقها يجب ألا يزيد عن 3 أمتار ، وإلا فلن يصل أنبوب شاحنة الصرف الصحي إلى القاع.

المتطلبات والمسافات بين الأشياء وفقًا لـ SNIP للبئر المختوم مماثلة للمتطلبات المذكورة أعلاه للحفرة بدون قاع.

يتم أخذ مياه الصرف الصحي المتراكمة 1-2 مرات في الشهر بواسطة شاحنة الصرف الصحي.

يمكن إنشاء آبار مجاري مختومة باستخدام مواد مختلفة.

الأكثر شعبية اليوم هي:

1. حلقات الخرسانة المسلحة.
2. قالب طوب.
3. خزانات البوليمر.

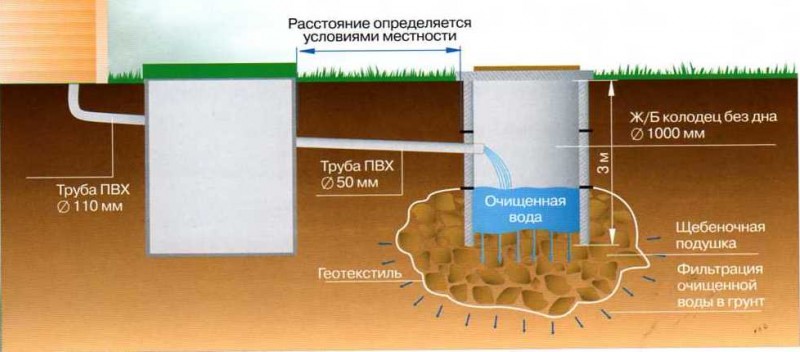

خزان للصرف الصحي مع مرشح جيد

هذا الخيار هو بالفعل هيكل هندسي ، حيث تخضع النفايات السائلة لمعالجة حقيقية ثم يتم تصريفها في التربة. يصل مستوى تنقية (التنقية) لمياه الصرف الصحي إلى 80٪
.

مبدأ تشغيل هذا التصميم هو كما يلي: تسقط المصارف من المسكن في بئر مجاري مختومة. هنا ، تستقر الجزيئات الصلبة في القاع ، ويتدفق الماء المصفى إلى بئر الصرف ، حيث يتم تنظيفه بشكل أكبر ويتم إطلاقه في الأرض.

من أجل تحسين جودة التنظيف ، يمكن استخدام 2-3 بئر تصريف (سلسلة من آبار الصرف الصحي).

إنه مبني على مبدأ حفرة الصرف المختومة (انظر أعلاه). يتم إنشاء بئر الصرف وفقًا لنفس المبدأ ، فقط بدون قاع وغير مغلق. علاوة على ذلك ، فإن الحافة السفلية لجدران بئر الصرف مثقبة لتحسين تصريف المياه إلى الأرض.

نحفر حفرة بعمق 40 سم ، ونضع 20 سم من الرمل في الأسفل ، ونحو 20 سم من الحصى. هذا هيكل ترشيح إضافي. حوالي متر من أسفل جدران البئر نصنعها مثقبة. كما نقوم برش الجدار الخارجي للبئر المثقوب بحصى 20 سم لمنع انسداد الثقوب بالتربة.

ينظم SNIP مثل هذه الآبار بنفس الطريقة كما هو الحال مع حفر الصرف. جميع المسافات هي نفسها.

أنواع الآبار الرئيسية

حسب مجال التطبيق تنقسم الآبار إلى عدة أنواع رئيسية:

• للفحص أو العرض المنتظم - توجد الهياكل في أماكن الصمامات الحابسة وهي مخصصة لمراقبة أنظمة الصرف الصحي وخدمتها.
• الروتاري - نوع من غرف التفتيش. يتم ترتيبها عند نقاط الانحناء لخط الأنابيب. الغرض الرئيسي من هذه الهياكل هو الوصول السريع إلى ثني (كوع) الأنبوب لتنظيفه من التلوث.
• الترشيح - هياكل خاصة خالية من الضيق (لها قاع مثقوب).تعمل على تراكم مياه الجريان السطحي غير الملوثة بشدة مع ترشيحها اللاحق في التربة. إنه الحل المثالي للاستحمام أو أنظمة الصرف المنزلية. في قاع البئر ، يتم ترتيب مرشح من الحصى الناعم والرمل (أحيانًا يكون المنجم مغطى بنفس المادة). سمك المرشح لا يقل عن 40-50 سم.
• التدرج - الهياكل المصممة لتخفيف أو زيادة معدل التدفق. يتم تثبيتها في أماكن التعميق الحاد لخط الأنابيب أو في نقاط الدخول إلى الطريق السريع للجامعين العميقين. يعتمد التصميم على أنبوب فرعي عمودي (إسقاط - جزء على شكل صليب مستقيم وركبة). البئر نفسها مرتبة على هيئة هيكل متعدد المراحل أو لها شكل منجم كلاسيكي.
• خدمة لتخزين المياه أو التخزين - الآبار المغلقة ، يتم ضخ السائل منها باستخدام مضخة أو يتدفق عبر أنبوب إشارة إلى أقرب واد. لتنظيف مثل هذا البئر ، غالبًا ما يستخدم أصحاب المكانس الكهربائية. يعتمد تكرار التنظيف بشكل مباشر على سعة البئر. كلما كان ذلك أكثر اتساعًا ، قل عدد مرات اللجوء إلى ضخ السائل. متوسط ​​ارتفاع البئر مترين.

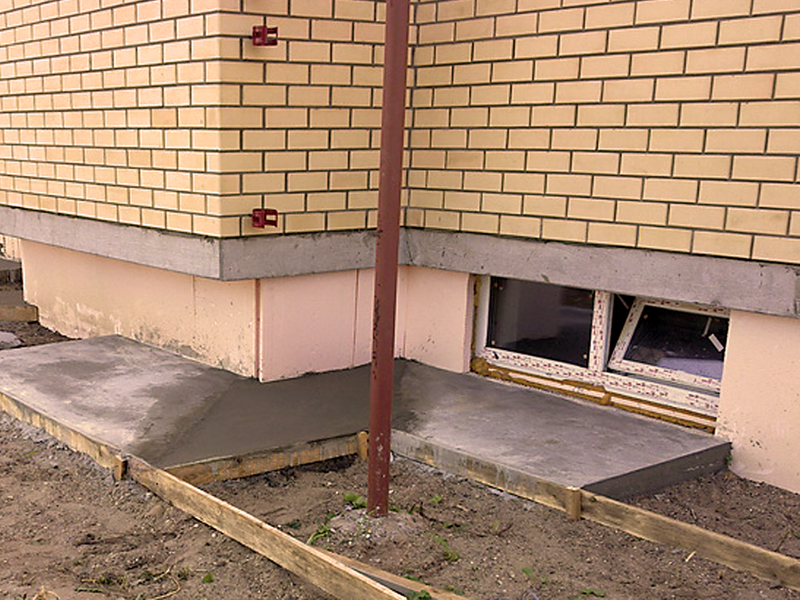

المفهوم العام للمنطقة العمياء وخصائصها الرئيسية

المنطقة العمياء عبارة عن شريط واقي ومقاوم للماء يقع أفقيًا حول محيط المبنى بأكمله. للحصول على دراسة أكثر تفصيلاً لمظهرها ، يمكنك إلقاء نظرة على موقع "صورة المنطقة العمياء". يبلغ عرضه المثالي حوالي مترين إلى مترين وهو قريب من جدران الأساس أو الطابق السفلي للمنزل.

تحمي المنطقة العمياء المنزل من المياه الجوفية والأرضية والعواصف والذوبان. لوضعها ، يتم استخدام مواد مختلفة: منطقة عمياء مصنوعة من الحجر المكسر ، والخرسانة ، وما إلى ذلك. في بعض الأحيان يمكن أن يكون لها أيضًا وظيفة زخرفية ، وهي أيضًا ممر للمشاة.

يتكون تصميم المنطقة العمياء من طبقتين: الطبقة الأساسية والطلاء. يتم استخدام الرمل أو الطين أو الحصى كطبقة أساسية ، والطلاء مصنوع من مادة مقاومة للماء (الخرسانة ، الإسفلت ، ألواح الرصف ، إلخ.)

لوائح أخرى

استنتاج

يتم أخذ جميع مالكي المنازل الريفية ، عاجلاً أم آجلاً ، لترتيب أنظمة دعم الحياة. بعد كل شيء ، تعني الحياة الريفية المريحة تزويد المباني السكنية بكل ما هو ضروري - التدفئة ومياه الشرب ، وبالطبع إمكانية الصرف الصحي أو الصرف الصحي.

الصرف الصحي من النوع المستقل هو نظام هندسي معقد نوعًا ما ، يتطلب تركيبه مهارات معينة في السباكة والبناء.
. يعد البئر الخاص أحد أهم عناصر أي نظام صرف صحي مستقل. علاوة على ذلك ، فإن الصرف الصحي يحتاج إلى ترتيب عدة آبار في وقت واحد - دوارة ، والتفتيش ، وكذلك استقبال النفايات المنزلية ومياه الأمطار. سيكون فهم الجهاز وأنواع هذه الآبار مفيدًا لأي مالك متحمس.

ما هي الآبار المطلوبة

• صهاريج التخزين مطلوبة حصريًا لترتيب أنظمة الصرف الصحي المستقلة.
• غالبًا ما تستخدم الهياكل العائمة عند توصيل مياه الصرف الصحي بالمنزل بالطريق السريع في وسط المدينة.
• يمكن استخدام هياكل الترشيح لمياه الصرف بمياه نظيفة لا تحتوي على شوائب ضارة بالبيئة. على سبيل المثال ، لترتيب الاستحمام ، استنزاف من الدش أو الحمام. يجب عدم ترشيح المياه من الغسالات وغسالات الصحون التي تحتوي على منظفات قوية إلى الأرض!
• يتم ترتيب الهياكل الدوارة والعرضية في كل من الأنظمة المستقلة وعلى خطوط الأنابيب المتصلة بالطريق السريع العام.

متطلبات SNiP لأبعاد المنطقة العمياء من حيث سمكها

يتم تحديد عرض المنطقة العمياء حول المنزل اعتمادًا على نوع هبوط التربة. تنخفض جميع أنواع التربة الطينية بدرجات متفاوتة. يمكنك تحديد نوع التربة في المختبر. يوافق SNiP 2.02.01–83 على نوعين من التربة:

"النوع الأول - ظروف التربة التي لا يوجد فيها هبوط من وزن التربة أو لا يتجاوز 5 سم ؛ التراجع ممكن بشكل رئيسي من الحمل الخارجي.

النوع الثاني - ظروف التربة التي ، بالإضافة إلى هبوط التربة من الحمل الخارجي ، يكون هبوطها من وزنها ممكنًا وتتجاوز قيمته 5 سم.

يحدد نفس المستند عرض المنطقة العمياء وفقًا لـ GOST. بالنسبة للتربة من النوع الأول ، يجب ألا تقل عن 1.5 متر ، وبالنسبة للتربة من النوع الثاني ، يجب ألا يقل عرض المنطقة العمياء عن 2 متر.

عند البناء على التربة المنخفضة ، يجب اتخاذ جميع التدابير لضمان مرور الأساس عبر الطبقة السفلية ، بالإضافة إلى استخدام تقنيات البناء الخاصة.

مع التربة الحاملة بشكل طبيعي ، تحدد الوثائق التنظيمية الحد الأدنى لعرض المنطقة العمياء عند 0.8-1.0 متر ، وفي نفس الوقت يجب أن يتجاوز عرضها بالضرورة نتوء السقف فوق الجدران بمقدار 20-30 سم.

يتم تطبيع سمك (ارتفاع) المنطقة العمياء إلى حد أقل بواسطة SNiP. وفقًا للوثائق التنظيمية ، بعد أخذ عينات من التربة وطبقة الغطاء النباتي على كامل عرض المنطقة العمياء ، يتم ترتيب وصدم قاعدة من الطين أو الرمل أو الحجر المسحوق ، بسمك 15 سم على الأقل. يتم وضع الطبقات.

يجب أن يرتفع ارتفاع المنطقة العمياء حول المنزل (علامة الطبقة الواقية العلوية على الحافة الخارجية للمنطقة العمياء) فوق علامة "0" بمقدار 5 سم على الأقل.

إذا كانت المنطقة العمياء وفقًا للخطة مخصصة للمشاة ، فإن متطلباتها من المستندات التنظيمية تزداد في العرض والقوة.

الهيكل الداخلي لبئر مجاري نموذجي

من الناحية الوظيفية ، تختلف هياكل الآبار ، لكن جميعها تحتوي على:

• غطاء أو رقبة في الأعلى ؛
• رمح وغرفة العمل في المنتصف ؛
• الدعم السفلي في القاع.

يمكن أن تكون العناصر بأشكال وأحجام مختلفة. كل شيء في هذا الأمر يعتمد على الغرض من البئر. في قاع الترشيح ، يتم تصنيعه "متسربًا" - مع وسادة تصريف ، ويتم تصنيع الأنواع المتبقية في تصميم محكم الإغلاق بقاعدة صلبة. تحتوي المناجم أيضًا على أكثر الأجهزة تنوعًا وعددًا مختلفًا من مداخل الأنابيب.

يتم انسداد نظام الصرف الصحي عاجلاً أم آجلاً. يتم التنظيف بمساعدة الآبار. في السابق ، ذهب سباك للقيام بذلك ، ولكن في العقد الماضي ، ازداد استخدام مضخات الصوامع والتركيبات عالية الضغط. نتيجة لذلك ، لم تعد هناك حاجة إلى جعل مهاوي البئر كبيرة ، تحت أبعاد الشخص النازل. ما يكفي من الغرف الضيقة حيث يمكنك الضغط على خرطوم معدات الصرف الصحي.

الآن يتم بشكل أساسي تركيب آبار مجاري صغيرة الحجم مصنوعة من البلاستيك. إنها أرخص وأكثر عملية وأسرع. يتم إنتاج منتجات بلاستيكية مماثلة في المصنع. نطاق الطراز واسع ويسمح لك باختيار خيار التثبيت في أي نظام صرف صحي من حيث الطاقة والغرض.

الأنواع الرئيسية لآبار الكابلات

تستخدم فتحات الكابلات البلاستيكية لتركيب وسحب وإصلاح واختبار كابلات الاتصالات. يتم تركيب الآبار في تربة غير عدوانية فيما يتعلق بالخرسانة.

الأنواع الرئيسية لآبار اتصالات الكابلات هي KKS-2 و KKS-5. لها شكل ثماني الأضلاع وتشمل نصفين - النصف العلوي ، الذي له سقف علوي ونصف الجدران الجانبية ، والنصف السفلي - نصف الجدران الجانبية والقاع. أيضًا ، تحتوي آبار الكابلات الموجودة في تداخلها على فتحة مزودة بفتحة مدخل.

أنظمة الكابلات الاختراق الضحلة متوفرة أيضًا في السوق. يمكن أن تقع على الأرصفة والمروج وتحت الطريق. على عكس الأنواع الأخرى من الآبار ، يتم تجميع أدوات الاختراق الضحلة في الخارج وليس في المنجم. ثم يتم إنزاله مع الكابلات إلى قاع البئر. لا توجد شقوق في الهيكل المقدم ، وبالتالي فإن تأثير المياه الجوفية لن يضر بالنظام. في هذا الصدد ، فإن فترة استخدام نظام الاختراق الضحل أطول بكثير.

بغض النظر عن النوع ، فإن جميع آبار الاتصالات مصنوعة من الخرسانة M200. وهي مصممة لتحمل عبء الطريق. يوجد في أعلى البئر حلقة مقواة. يوجد في الأسفل حفرة خاصة لتصريف المياه. عنصر آخر من عناصر البئر جدير بالملاحظة أن الحواف التي تسمح بتثبيت الأقواس للمعدات والكابلات ، والأقراط المستخدمة لتثبيت الوحدة أثناء الكبل.

تقنيات بسيطة لملء المنطقة العمياء ذاتيًا بإنشاء منحدرات

هناك عدة طرق لملء المنطقة العمياء بمنحدر. أسهل طريقة هي بناء وملء منطقة عمياء أفقية. بعد بناء حفرة المنطقة العمياء ، يتم سكب طبقة التسوية وصدها. ثم يتم تثبيت العزل المائي للتقاطع والمنطقة العمياء بأكملها ، ووضع الأرضيات أو العزل. بعد ذلك ، يتم وضع شبكة التسليح ويتم صب الطبقة الخرسانية الرئيسية (80٪). الخرسانة ، عند التسوية والحشو ، ستقع أفقياً حول محيط المنزل بالكامل. بعد تصلب الطبقة الرئيسية ، من الممكن تحديد المنحدر العرضي بمساعدة قضبان خاصة مثبتة على القوالب.

التنسيب المقطعي للخرسانة

تصنع بقية الخرسانة أكثر سمكًا وتوضع في أقسام من المنطقة العمياء مع التسوية على طول القضبان.

يمكنك جعل منحدر المنطقة العمياء حول المنزل بطريقة أخرى - اضبطه عند ملء طبقة التسوية الأولى وصدها. أقرب إلى جدران الأساس (الطابق السفلي) ، تحتاج إلى صب المزيد من المواد.

تركيب مزاريب وتشكيل منحدر منطقة عمياء على طبقة تسوية من الحجر المكسر

من الأفضل التحكم في المنحدر بمستوى أو مستوى. بعد تركيب طبقات العزل المائي والحرارة ، سيتم الحفاظ على منحدر المنطقة العمياء للمبنى. يجب أن يتم الحشو في طبقة متساوية السماكة. عند تصلب الخرسانة ، من الضروري جعل السطح ينهي القاعدة ويتحكم في المنحدر العرضي الناتج.

ملء المنطقة العمياء بمنحدر تم إنشاؤه مسبقًا

ينظم SNiP جودة الخرسانة لبناء منطقة عمياء. من حيث مقاومة الصقيع ، يتم استخدام خرسانة الطرق لهذه الأعمال. في الوقت نفسه ، يجب ألا تقل العلامة التجارية للخرسانة الخاصة بالمكفوفين عن M 200.

الاستنتاجات

تم تحديد المتطلبات العامة لـ SNiP بشأن الحاجة إلى بناء منطقة عمياء لأي منزل. يتم النظر بإيجاز في أبعاد المنطقة العمياء وفقًا لـ SNiP لأنواع التربة الأساسية المختلفة. يتم تقديم المتطلبات الأساسية لـ SNiP للمواد الخاصة بتصنيع المنطقة العمياء ومنحدر المنطقة العمياء حول المنزل. يتم تقديم التوصيات لصب المنطقة العمياء بإنشاء منحدرات.

أخيرا

يمكن تجهيز الآبار بفلاتر ومضخات لتزويد المنزل بالمياه ، ولكن في هذه الحالة سيكون عليك القلق بشأن العزل الإضافي ، خاصة في الرأس.

يعتمد جهاز آبار المجاري على الغرض منها والعدد المطلوب لتصميم النظام - مدى تعقيده ووجود المنعطفات والسقوط عند وضع الاتصالات والطول والميزات الأخرى. بعد فهم الغرض من الأنواع المختلفة من الهياكل ، سيكون من الأسهل تصميم الصرف الصحي لمنزل خاص أو كوخ ، لضمان أقصى قدر من الكفاءة.

أين وكيف يجب تثبيت آبار الصرف الصحي ينظم SNIP بشكل محدد ودقيق

من المهم أيضًا مراعاة قواعد وقواعد البناء لأن سلطات التفتيش تتحقق بالضرورة من الهياكل للتأكد من امتثالها للمتطلبات ، وإذا تم العثور على انتهاكات ، فيمكنها إصدار أمر لإجراء تغييرات على جهاز الصرف الصحي ، الأمر الذي يتطلب المزيد التكاليف ، وسيزداد وقت البناء بشكل كبير

غرف التفتيش

هذه الهياكل ضرورية لأي نظام صرف صحي ، بغض النظر عن درجة تعقيدها. توفر الآبار القدرة على التحكم في تشغيل النظام وتستخدم لصيانته (الإصلاح ، التنظيف ، التنظيف ، إلخ).اعتمادًا على مكان وجود هياكل المراقبة ، هناك عدة أنواع منها:

إسقاط الآبار

تستخدم آبار الإسقاط لتغيير معدل التدفق أو عمق خطوط الأنابيب. يتم استخدامها أيضًا عندما يكون من الضروري تجاوز خط الصرف الصحي لأي عقبة (خط أنابيب آخر ، إلخ). بشكل عام ، هذه الهياكل عبارة عن عمود رأسي (خزان) به أنابيب مدخل ومخرج. اعتمادًا على الغرض ، قد يكون من الضروري تثبيت هذا النوع من آبار المجاري بأجهزة إضافية ، على سبيل المثال ، بخطوات تثبط معدل التدفق.

هناك الأنواع التالية من آبار الفائض:

• تصميم البئر الكلاسيكي (تدفق الصرف عبر الأنبوب العلوي ، التفريغ عبر الأنبوب السفلي) ،
• نماذج من الآبار ذات أسطح حاجز وجدران تصريف لتقليل معدل التدفق ،
• قنوات ذات منحدر كبير ، قادرة ، على العكس من ذلك ، على "تشتيت" التدفق ، وزيادة سرعته ،
• الهياكل المعقدة للقطرات متعددة المراحل.

آبار الترشيح

تُستخدم نماذج الآبار من هذا النوع في أنظمة الصرف الصحي لتوفير المعالجة اللاحقة للتربة للنفايات السائلة الموضحة جزئيًا في خزان الصرف الصحي وتصريف المكون السائل لخزان الصرف الصحي في الأرض. من الناحية الهيكلية ، تختلف بئر الترشيح عن البئر الأخرى في حالة عدم وجود قاع مغلق (بدلاً من ذلك ، يتم ردم الحصى أو مواد الترشيح الأخرى). هناك أيضًا خيارات للآبار ذات الثقوب في جدران الخزان. من خلال هذه الثقوب ، يدخل السائل أيضًا إلى التربة ، ولتنظيفه الإضافي ، يتم ردم مادة المرشح أيضًا من خارج البئر في مرحلة تركيبها.

آبار التخزين

مبدأ تشغيل بئر تخزين الصرف الصحي هو نفس مبدأ تشغيل بئر الصرف الصحي - إنه مكان لتجميع مياه الصرف الصحي

عند تنظيم محرك الأقراص ، من المهم التأكد من إحكامه وتوفير إمكانية الوصول لشاحنة التفريغ لضخ المحتويات.
