تخطيط أنظمة التدفئة وطرق وضع الأنابيب ومشعات التدفئة 145 صورة

حول نظام التدفئة لمبنى متعدد الطوابق

نظام تدفئة المنزل. كقاعدة عامة ، هو أنبوب واحد ؛ يكون الانسكاب إما علوي أو سفلي. أما بالنسبة للإرجاع والتوريد فيمكن وضعها في القبو ولكن من الممكن أن يكون العائد في القبو وأن يكون التوريد في العلية. يمكن أن تمر حركة المياه في الناهضين وتنتقل من أعلى إلى أسفل أو قادمة وتنتقل من أسفل إلى أعلى (في هذا الصدد ، ما يهم هو مخطط تدفئة المنزل الذي تم استخدامه).

هناك مثل هذه الرافعات التي يتم استخدامها مع مبرد مضاد ، ويمكن أيضًا ربطها. إذا كان مخطط تدفئة المنزل على هذا النحو تمامًا ، فعندئذٍ يوجد في أي نظام رافع سكة ​​مناشف ساخن (في هذه الحالة ، يمكن أن يكون النظام إما بمياه مفتوحة أو مغلقة).

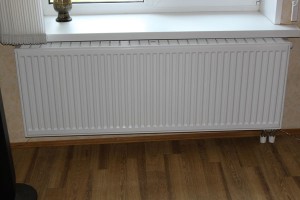

عدد الأقسام وحجم مشعات التدفئة مهم جدا. يجب تحديد هذه المعلمات من خلال الحسابات ، حيث يبرد الماء في المبرد.

في هذا الصدد ، هناك نصيحة جيدة واحدة: إذا كانت هناك رغبة في استبدال المشعات بأخرى أحدث وأكثر حداثة ، فلا يجب عليك استخدام خدمات الأصدقاء ، حيث يجب أن تأخذ في الاعتبار تقدم وتبريد المشعات. المبرد. في هذه الحالة يوصى بالاستعانة بخدمات شركة صيانة منزلية ولا يجب التخلص من وصلات العبور حيث ان الشركة مهتمة باستعادتها

وبالتالي ، يتضح أن المبنى متعدد الطوابق يتم تسخينه وفقًا لنظام بسيط إلى حد ما ولكنه فعال للغاية. ومع ذلك ، إذا حدثت بعض الإخفاقات ، فلا يجب عليك إصلاحها بنفسك (خاصة إذا لم يكن هناك تدريب مناسب). في أي حال ، من الضروري الاتصال بالسادة من شركة الخدمة ، الذين يقومون ، كقاعدة عامة ، بإصلاح جميع المشكلات في أقصر وقت ممكن. يستخدم المعلمون الأدوات التالية:

• وجع الأنابيب (الغاز)
• مفتاح الربط؛
• بندر الأنابيب
• كماشة تعرية الأسلاك.

باستخدام هذه الأدوات ، يتم التخلص من جميع المشكلات بسرعة.

المرحلة النهائية من العمل

في المرحلة الأخيرة ، يتم توصيل المشعات ، في حين يتم حساب قطرها الداخلي وحجم المقاطع مع مراعاة نوع الإمداد ومعدل تبريد المبرد. نظرًا لأن التدفئة المركزية عبارة عن نظام معقد من المكونات المترابطة ، فمن الصعب جدًا استبدال المشعات أو إصلاح وصلات العبور في شقة معينة ، لأن تفكيك أي عنصر يمكن أن يتسبب في انقطاع التيار الكهربائي للمنزل بأكمله.

لذلك ، لا يُنصح أصحاب الشقق الذين يستخدمون التدفئة المركزية للتدفئة بإجراء أي تلاعبات باستخدام المشعات ونظام الأنابيب بشكل مستقل ، حيث يمكن أن يتحول أدنى تدخل إلى مشكلة خطيرة.

بشكل عام ، يسمح لك المخطط الإنتاجي المصمم جيدًا لتدفئة مبنى سكني بتحقيق أداء جيد في مسائل التدفئة والتدفئة.

• كيف تصب الماء في نظام تدفئة مفتوح ومغلق؟
• مرجل غاز خارجي شعبي روسي الصنع
• كيف تنزف الهواء بشكل صحيح من المبرد؟
• خزان التمدد للتدفئة المغلقة: الجهاز ومبدأ التشغيل
• غلاية غاز مزدوجة الدائرة مثبتة على الحائط Navien: رموز الخطأ في حالة حدوث عطل

اقتراحات للقراءة

كيف يتم حساب التدفئة في الشقة بشكل صحيح؟ لماذا نحتاج عدادات حرارة للتدفئة؟ كيف تحسب التدفئة بشكل صحيح؟ لماذا صمام المبرد ضروري؟

2016-2017 - بوابة التدفئة الرائدة. جميع الحقوق محفوظة ومحمية بموجب القانون

يحظر نسخ مواد الموقع. أي انتهاك لحقوق التأليف والنشر يستلزم مسؤولية قانونية. جهات الاتصال

ملامح مخطط الأسلاك العمودي

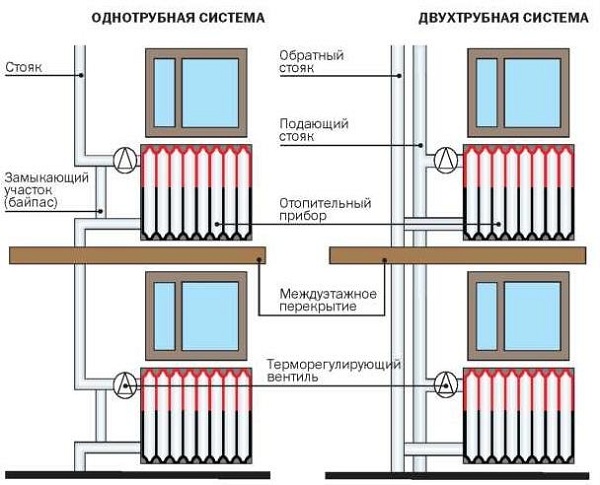

ما هو الفرق بين نظام التسخين العمودي أحادي الأنبوب ونظام التسخين الأفقي المماثل؟ بادئ ذي بدء - الحد الأدنى من فقدان الحرارة. يتم ضمان ذلك من خلال موقع خطوط الإمداد. على عكس الأنبوب الأفقي ، في النظام الرأسي يؤدون وظيفة رافعات الحرارة.

في الواقع ، توزيع التدفئة العمودي في الإصدار الأصلي نادر جدًا. هذا يرجع إلى خصوصية تركيب وتوزيع المبرد في جميع أنحاء النظام. كان مخطط مماثل شائعًا في تصميم منازل خروتشوف. بسبب المساحات الصغيرة للشقق ، كان من غير العملي تركيب أنابيب أفقية. لذلك ، قمنا بتطوير مخطط عمودي لتزويد الماء الساخن. لديه الميزات التالية:

• عدة مصاعد حرارة متصلة بها البطاريات. في معظم الحالات ، كان هذا نظام تدفئة أحادي الأنبوب ؛
• القدرة على تنظيم درجة حرارة المبرد. هذا نتيجة لميزات النظام ؛
• تم تنفيذ تدفق المبرد إلى الغرف من خلال دوائر منفصلة.

كما يتضح مما سبق ، فإن الأسلاك الرأسية لنظام التدفئة لها عدد من العيوب المهمة. هذا هو السبب في أنها لا تستخدم عمليا للمنازل الخاصة ، وكذلك في البناء السكني الحديث متعدد الطوابق.

في بعض الحالات ، يكون المخطط المشترك قابلاً للتطبيق ، عندما يكون رافع التوزيع أفقيًا ، تتباعد عنه بالفعل خطوط منفصلة لتوصيل المشعات بالنظام. لذلك ، تحتاج إلى معرفة ما إذا كان من المستحسن استخدام توزيع التدفئة الرأسي لمنزل خاص.

نظام التدفئة المشع الحل الأمثل

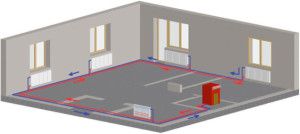

رسم تخطيطي لنظام التدفئة بالإشعاع.
