كيفية قطع الخيط على الأنبوب

طرق الخيوط

يتكون الخيط بطريقتين رئيسيتين: استخدام أداة التثبيت اليدوية والآلة. قص الفراغات يدويًا في نسخة واحدة أو بكمية صغيرة. في الإنتاج على نطاق واسع ، يتم استخدام المعدات - الآلات:

خيوط

نوع قطع المسمار.
درفلة الخيط بمشاركة البكرات والقوالب المسطحة ؛
الطحن ، حيث يحصلون على خطوة كبيرة ؛
نوع الطحن باستخدام عجلات من ملف تعريف معين ، حيث يتم الحصول على براغي دقيقة وعالية الدقة ؛
نوع المسمار.
للخيوط الداخلية في المكسرات ؛
للقطع الدائري برؤوس ذات حواف تقطيع متعددة.

عند الخيوط في طريقة دوامة ، يشارك في العمل أربعة عناصر مثبتة في الرأس. الرأس نفسه يدور من محرك منفصل. يتم تثبيت هذا الهيكل بأكمله على مخرطة - دعمها. تتميز الطريقة بزيادة سرعة المعالجة بسبب انخفاض تسخين أداة القطع (اتصال بديل مع قطعة العمل). أيضًا ، يكون اللولب أقل خشونة وله ملف تعريف أكثر وضوحًا.

قطع الخيط على الأنبوب ليس بالأمر الصعب.

مقالات

لتوصيل صنبور بشكل آمن بالأنبوب ، أو تثبيت سخان في نظام تدفئة ، من المهم معرفة كيف وماذا تقطع الخيط على الأنبوب. بعد كل شيء ، فإن معظم الصمامات ملولبة ، على التوالي ، من المستحيل توصيل هذه العناصر باللحام.

بعد كل شيء ، فإن معظم الصمامات ملولبة ، على التوالي ، من المستحيل توصيل هذه العناصر باللحام.

أنابيب المياه الخيوط

على سبيل المثال ، إذا كان من المقرر تركيب حوض غسيل أو مرحاض جديد في شقتك ، ولا يمكن فك وصلة طويلة الأمد على أنبوب مياه فولاذي ، فإن الخيار الأفضل هو:

قم بإيقاف تشغيل مصدر المياه ؛
قطع جزء من الأنبوب بمطحنة في موقع تركيب الحوض ؛
أداء خيوط الأنابيب.
تثبيت صمام كروي أو نقطة الإنطلاق على الأنبوب ؛
قم بتوصيله بخرطوم مرن بصنبور المغسلة.

يمكن القيام بهذه المهمة بسهولة بواسطة سباك مؤهل. ومع ذلك ، فإن أي مالك للشقة ، بعد أن حصل على أداة لأنابيب الخيوط ، يمكنه القيام بهذا العمل بشكل مستقل.

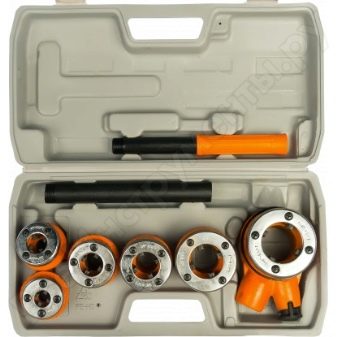

قطع الخيوط يموت

حتى الآن ، لتجهيز الأنبوب بوصلة ملولبة ، يتم استخدام نوعين من أجهزة الخيوط:

قطع الخيوط يموت

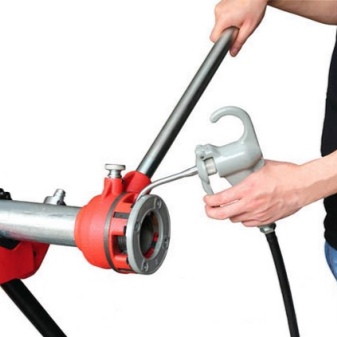

أنبوب كلوب.

بمساعدتهم ، يمكنك قص الخيوط على أي شبكة صرف صحي أو أنابيب مياه ، والتي تستخدم في الشبكات الهندسية للمباني السكنية والبيوت الخاصة.

أنبوب كلوب

نصيحة!

إذا لم تكن قد قطعت خيطًا من قبل ، فسيكون من الصعب القيام بذلك بموت. أدنى تشويه للأداة يمكن أن يؤدي إلى عيب.

لذلك ، من الأفضل استخدام قاطع القالب ، لأنه يحتوي على دليل يبسط عملية القطع بشكل كبير.

دعنا نعيد النظر في النظرية الكامنة وراء عملية الخيوط.

لذا:

الخيوط على الأنابيب هي تشكيل سطح حلزوني على السطح الخارجي للأنبوب (نظام السباكة أو التدفئة) ؛
السطح الحلزوني هو عنصر متصل يدور بشكل موحد حول محور السباق ،
نقطة الإنطلاق أو الحنفية ، بحركة متعدية منتظمة على طول هذا المحور ؛
خطوة الخيط هي الحركة الانتقالية للعنصر الملولب بالنسبة لمحور الخيط ، المقابلة لدورة كاملة واحدة.

بمعنى آخر ، من أجل تثبيت الصمامات الحابسة ، من الضروري قطع الخيوط على الأنابيب ، والتي تتطابق خطوتها مع درجة عناصر التوصيل. بعد ذلك ، سيكون اتصال المجاري أو أنابيب المياه محكمًا ومتينًا وقادرًا على تحمل الضغط العالي.

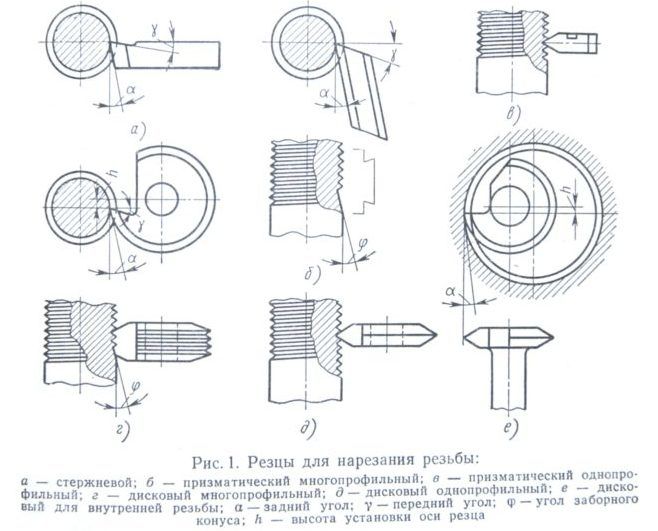

ما القواطع المستخدمة للخيوط

في وحدة الدوران ، يمكن إجراء عمليات القطع - سواء على السطح الخارجي أو على السطح الداخلي. في هذه الحالة ، يتم استخدام أنواع مختلفة من عناصر القطع. يمكن تقسيمها إلى ثلاث مجموعات رئيسية:

عصا؛
منشوري؛
مستدير.

تتضمن المجموعة الأولى أداة من أبسط الأنواع. حسب التصميم ، هذا هو رأس عمل على قضيب من أقسام وأشكال مختلفة. يتطابق شكل الملف الشخصي مع الرأس. تحتوي بعض نماذج قواطع القضبان على لحام كربيد على أوجه العمل. هذا يزيد من مورد الأخير ، والذي يكون أقل عرضة للتآكل من سطح العمل ، ونتيجة لذلك ، لا يتم شحذها في كثير من الأحيان.

قواطع ملولبة

تقوم الأجهزة المنشورية بمعالجة قطع العمل فقط من الخارج. مقارنة بالمجموعة السابقة ، يمكنهم التعامل مع الأسطح الكبيرة ، ويمكن شحذها مرات أكثر. في المخرطة ، يتم إصلاح العنصر بحامل تتوافق.

يمكن استخدام عناصر القطع المستديرة لعمل خيوط داخلية وخارجية. إنها أكثر ملاءمة للعمل معها من المنشورية ، فهي أكثر تنوعًا - لديها مجموعة واسعة من التطبيقات. إنهم يصلحون جيدًا للتراجع عن عدد كبير من المرات. قم بتوصيل القواطع الموجودة في الحامل بالفتحة الموجودة في النهاية. يتم تصنيف العناصر المنشورية والمستديرة على أنها أدوات مشكلة لمعدات الخراطة.

أدوات

لتنفيذ العمل ، تحتاج إلى إعداد جميع الأدوات والأجهزة اللازمة للتقطيع. في كل حالة ، ستختلف مجموعة الأنابيب الملولبة من حيث التركيب ، ولكن للاستخدام اليدوي ، فهي تتكون من قوالب وموت وحامل سقاطة. تم تجهيز تركيبة المجموعة أيضًا بقاطع أنابيب ، ومفتاح غاز ، وملف ، ومنشار ، وطاحونة ، ومواد تشحيم وأدوات أخرى. بالنسبة لأولئك الذين لا يرغبون في العمل بالطريقة القديمة بالطريقة الكلاسيكية ، هناك بديل - أداة كهربائية.

يتم القطع نفسه باستخدام قوالب. يتم قطع بعضها من جانب واحد فقط ، والبعض الآخر في كلا الجانبين.

بالنسبة للخيوط الداخلية ، قد تشتمل المجموعة أيضًا على عدة صنابير ذات أعماق مختلفة للقطع. تم تصميم بعضها لتخشين السطح الداخلي للأنبوب ، والبعض الآخر للتشطيب. يتم تقديم هذا الجهاز في شكل برغي مع أخاديد رقاقة. يتم تثبيته على الياقات بمساعدة قسم الذيل.

بمساعدة الحنفية ، يتم إجراء القطع الداخلي بعدة طرق. يعتمد عددهم على المادة التي يعملون بها. على سبيل المثال ، للخيوط في سبائك التيتانيوم ، تم تصميم مجموعات خاصة من عدة صنابير.

يتم استخدام القالب أو progonka أو lerka لنحت أشكال مختلفة على الأنابيب. إنه صامولة فولاذية بقاعدة قطع بداخلها ، حيث توجد ثقوب خاصة - أخاديد للنفايات. يموت أنبوبي ، سداسي ، دائري ومربع. يكون تعديل أجسامهم صلبًا ومنفصلًا ومنزلقًا.

تسمى النماذج المنزلقة (المنشورية) أيضًا نصف الألواح ، وهي متصلة بالمسامير وحشية خاصة - تكسير. هذا ضروري لتوزيع الضغط بالتساوي على المسمار. بمساعدة القوالب ، يتم قطع الخيوط الأسطوانية أو المخروطية أو الدائرية أو المترية. الأجزاء المكونة للقالب عبارة عن مفاتيح ربط وخراطيش خاصة يتم توصيلها بهيكل الإطار.

يتكون Klupp من إطار يتم فيه إصلاح عناصر القطع - يموت. كل شياق مجهز بأربع قوالب فولاذية. تم تجهيز Klupp أيضًا بمقبض خاص بسقاطة. يمكن إدخال قالب واحد فقط في حامل القالب ، ويمكن إدخال العديد في حامل القالب. آلية القطع للتشغيل قادرة على قطع نوعين من الخيوط: 0.5 - 1 ، 1 - 2 بوصة.

قاطع القوالب اليدوي ، كقاعدة عامة ، يقطع الأنابيب ذات القطر الصغير. وهي مجهزة بمقبض خاص - حامل.يمكن استخدامها أيضًا مع مفتاح ربط مناسب للأنبوب. إنه صغير الحجم وبسيط وسهل الاستخدام.

المسمار اللولبي لحامل السقاطة هو تعديل للتصميم بآلية تروس مصممة لصنع خيوط يبلغ قطرها أكثر من بوصة واحدة. السقاطة آلية لا غنى عنها. تجعل السقاطة اليسرى واليمنى من السهل العمل في الأماكن التي يصعب الوصول إليها ، مثل بالقرب من الجدران. باستخدام رافعة السقاطة ، تتم إزالة القالب بسرعة من الخيط عن طريق تدويره في الاتجاه المعاكس ، مما يوفر طريقة متبادلة للخيوط.

يطلق عليه klupp المائل لأن المسافة بين يموت الانزلاق يتم تنظيمها فيه. هذا يخبرنا بقطر القطع. التصميمات من هذا النوع هي الأسهل في الاستخدام.

تستخدم سدادات Mayevsky اللولبية ذات التصميم الأكثر تعقيدًا في خيوط الأنابيب. تحتوي على ثلاث مجموعات من القوالب القابلة للتبديل وتتخصص في أقطار خيوط تصل إلى 2 بوصة. تستخدم تصميمات من هذا النوع لخيوط الأنابيب ذات القطر الصغير.

يتم قطع الأنابيب ذات القطر الكبير على نطاق صناعي. على سبيل المثال ، لقطع أنبوب غير ملحوم بقطر 219 مم ، هناك حاجة إلى آلة خاصة. يتم قطع أنابيب التغليف (الأعمدة) فقط على آلات خاصة في ظل ظروف خاصة ، مع مراعاة جميع تدابير السلامة.

كيفية قص الخيط الخارجي. قطع الخيوط على الأنابيب والتجهيزات. موت. كلوب

كيفية قص الخيط الخارجي. قطع الخيوط على الأنابيب والتجهيزات. موت. كلوب. 4.46 / 5 (89.23٪) خسر 13

يتم قطع الخيط الخارجي باستخدام قوالب مستديرة أو منزلقة ، وكذلك الألواح اللولبية. يمكن عمل قطع الخيط على كل من الآلات ويدويًا.

الخيوط مع القوالب المستديرة (الكراث).

القوالب المستديرة (lehrs) عبارة عن قرص به ثقب مقطوع. لإزالة الرقائق وتشكيل الريش بحواف القطع (الشكل 1) ، يتم عمل عدة فتحات في القالب. يتم إدخال القوالب (lehrs) في حامل lerko ويتم تثبيتها بالمسامير (الشكل 2).

أرز. 1. يموت قطع دائري (ليركا).

أرز. 2. حامل Lerko:

1 - إطار 2 - مقبض 3 - لقط المسمار.

يتم أخذ قطر قضيب القطع أقل بقليل من القطر الخارجي للخيط ويتم قصه لأسفل على شكل مخروطي حتى يدخل الفرن. يتم تحديد اختيار قضبان لقطع الخيوط المترية أو البوصة في الجدول. واحد:

الجدول 1. أقطار المحور للمسامير الملولبة.

موضوع متري	خيط بوصة
القطر الخارجي مم	قطر الساق بالملم	القطر الخارجي بالبوصة	قطر الساق بالملم
5	4,89	1/4	6,19
6	5,86	5/6	7,7
8	7,83	3/8	9,3
10	9,8	7/16	10,8
12	11,7	1/2	12,4
14	13,7	5/8	15,6
16	15,7	3/4	18,7
20	19,6	7/8	21,8
22	21,6	1	25
24	23,6	1 1/4	31,3
27	26,6	1 1/2	37,6
30	29,5	1 3/4	43,8
36	35,4	2	50

تتكون القوالب المنزلقة (الشكل 3 ، أ) من نصفين موشوريين بفتحة مقطوعة. يتم عمل أخدود في الجزء الأوسط من ثقب القالب ، والذي يشكل حواف القطع.

أرز. 3. القوالب المنزلقة والمفرقعات:

طبق؛ ب - جهاز تكسير.

Klupp للخيوط.

لتثبيت القوالب ، يتم استخدام مشبك لولبي بإطار مستطيل أو مائل (الشكل 4). تدخل النتوءات المنشورية لـ klupp إلى أخاديد القوالب ، ومن الجانب يتم ضغط القوالب بمسامير.

أرز. 4 - كلوب (مائل)

1 - إطار 2 - مقبض 3 - لقط المسمار.

لتجنب الضغط المباشر للمسمار على القوالب ، يتم تثبيت ما يسمى بالتكسير بين القوالب والمسمار (انظر الشكل 3 ، ب) ، والتي لها شكل يموت.

تقنية قطع الخيوط.

يختلف القطع باستخدام القوالب المنشورية إلى حد ما عن القطع باستخدام الكراث. عند القطع بالقوالب ، لا يتم نشر القضبان في شكل مخروط ، ولكن يتم تحريك القوالب عن بعضها.

ثم يتم تثبيتها على القضيب ، والتي يجب أن تتطابق نهايتها مع المستوى العلوي للقوالب. عن طريق قلب القالب إلى اليمين وقليلًا إلى اليسار ، يتم إجراء الخيوط.

يتم تعيين موضع lerkoderzhatel و klupp بشكل عمودي تمامًا على قضيب القطع ، وإلا فسيكون الخيط مائلًا وأحادي الجانب.

التبريد والتشحيم للخيوط.

عند قطع الخيوط بالصنابير والقوالب ، يجب استخدام مواد التشحيم.كمواد تشحيم ، يمكنك استخدام مستحلب عادي إذابة جزء واحد من المستحلب في مائة وستين جزءًا من الماء. بالإضافة إلى ذلك ، يمكنك التقديم: للحديد الزهر - شحم الخنزير والكيروسين ؛ للصلب والنحاس والزيت المسلوق وبذور اللفت وشحم الخنزير ؛ للنحاس الأحمر - شحم الخنزير وزيت التربنتين ؛ للألمنيوم - الكيروسين.

لا يوصى باستخدام الماكينات والزيوت المعدنية عند قص الخيوط ، لأنها ، من خلال زيادة مقاومة القطع ، لا تعطي ثقوبًا نظيفة وتؤدي إلى التآكل السريع للصنابير والقوالب.

لوحات المسمار.

من أجل قطع الخيوط على البراغي بأقطار تصل إلى 6 مم ، يتم استخدام الألواح اللولبية. يوجد على الألواح اللولبية عدة فتحات مقطوعة بأقطار مختلفة مع أخاديد رقاقات ، اثنتان لكل ثقب.

يتم تنفيذ الخيوط مع القوالب بنفس طريقة التنصت. يتم تثبيت القضيب بإحكام في ملزمة ، مشحم بالزيت ، ثم يتم وضع قالب بقوالب على القضيب ، ويتم تثبيته ببرغي وتدويره بالكامل في اتجاه واحد ونصف دورة في الآخر. إذا كان القضيب أكثر سمكًا من المطلوب ، فيجب حفظه.

يتم قياس خيط البراغي بمقاييس الخيط الحلقي أو مقياس الخيط.

قطع الخيوط على الأنابيب والتجهيزات.

يتم قطع الأنابيب والتجهيزات (أجزاء التوصيل للأنابيب) بأداة خاصة باستخدام التركيبات.

Klupp لقطع الخيوط على الأنابيب.

على الأنابيب ، يتم قطع الخيط بخيط لولبي خاص (الشكل 5). يختلف قاطع القوالب لقطع الأنابيب وفقًا للجهاز عن قواطع القوالب العادية. أربعة أمشاط فولاذية تدخل في فتحات حاملها.

من خلال تدوير المقبض العلوي ، يمكن ضمهما معًا أو فصلهما عن بعضهما البعض. لذلك ، يمكن قطع الأنابيب ذات الأقطار المختلفة بقالب واحد. بالإضافة إلى ذلك ، يحتوي klupp على أدلة يتم تنظيمها بواسطة المقبض السفلي.

تضمن الأدلة الموضع الصحيح للقالب على الأنبوب عند القطع.

أرز. 5. Klupp لقطع الأنابيب.

يتم تثبيت الأنابيب أثناء القطع بمشبك خاص للأنابيب. يتكون المشبك من إطار يتم فيه وضع المفرقعات ذات القواطع للأنابيب بأقطار مختلفة.

ملامح الموضوع

أشكال الفراغات ، حسب نوع السطح ، أسطوانية ومخروطية. الخيوط خارجية (على السطح) وداخلية (في فتحة الفراغ). يعتمد نوع الاتصال المترابط على ملف تعريف مؤشر الترابط.

هناك خمسة أنواع من الملفات الشخصية:

الثلاثي.
مستطيلي؛
شبه منحرف.
مستمر؛
مستدير.

يمكن أن يكون الخيط أحادي البداية ومتعدد البدء:

خيط واحد - يتكون من خيط واحد ملولب ؛
متعدد البداية - تم إنشاؤه بواسطة خيطين أو أكثر موضوعة على نفس المسافة من بعضها البعض.

المؤشرات الرئيسية لكلا النوعين من الخيوط هي الملعب والسكتة الدماغية. خطوة الخيط - المسافة بين أقرب المنعطفات ويتم قياسها على طول الخط المركزي لقطعة العمل التي تتم معالجتها. مسار خيط واحد هو الفجوة الموجودة في منتصف قمتين لدورة واحدة على سطح العمل الخاص بالمنتج. الحد يساوي ناتج خطوة الخيط بعدد البدايات.

يموت أداة القطع

القالب هو أداة تقطيع مصنوعة على شكل صمولة. الثقوب المحفورة فيه مصنوعة لإزالة الرقاقة. تتكون الأداة من عناصر القطع الموجودة على كل جانب منها وتشكيل مخروط. يشكل قالب على مخرطة خيطًا على البراغي والمسامير والبراغي والمنتجات المعدنية الأخرى.

أكثر أنواع اللوحات استخدامًا:

قياس؛
اليسار؛
يضخ.

يمكنك تسهيل المهمة عن طريق عمل شطب صغير في النهاية بحيث يتزامن ارتفاعه مع ارتفاع ملف تعريف الخيط. يجب أن يتطابق حجم القالب مع قطر الجزء.

ثم يتم تثبيت القالب بالحجم المطلوب في حامل القالب ، المثبت في غراب ذيل المخرطة. تعتمد سرعة الخيوط على مادة قطعة الشغل: تتم معالجة منتجات النحاس الأصفر بحوالي 15 م / دقيقة ، الحديد الزهر - 3 م / دقيقة ، الفراغات الفولاذية - 4 م / دقيقة.

في سرعة المعالجة هذه ، يتآكل القالب بشكل أقل.في عملية القطع ، يجب استبدال كل لفة من القالب عن طريق قلبها مرة أخرى ثلث الدائرة من أجل إزالة الثقوب من الرقائق.

فيديو: كيفية قص الخيوط على مخرطة

مجموعة مختارة من الأسئلة

ميخائيل ، ليبيتسك - ما هي الأقراص المستخدمة في قطع المعادن؟
إيفان ، موسكو - ما هو GOST للصفائح المعدنية المدلفنة؟
مكسيم ، تفير - ما هي أفضل رفوف لتخزين المنتجات المعدنية المدرفلة؟
فلاديمير ، نوفوسيبيرسك - ماذا تعني المعالجة بالموجات فوق الصوتية للمعادن دون استخدام مواد كاشطة؟
فاليري ، موسكو - كيف تصنع سكينًا من المحمل بيديك؟
ستانيسلاف ، فورونيج - ما هي المعدات المستخدمة لإنتاج مجاري الهواء الفولاذية المجلفنة؟

أساسيات الخيط

عندما يتم توصيل أنابيب الغاز بنظام إمداد المياه ، يتم لف أو قطع خيوط الأنابيب الأسطوانية. يتم دمج الأجزاء النهائية من الأنابيب مع عناصر خاصة. يطلق على آخر تجعدين من الخيط الأسطواني اسم الجري. يسمح الهروب بتثبيت عنصر التوصيل على المنتج الأنبوبي. هذا يضمن ختم الاتصال مع الختم.

لقطع الاتصال ، على سبيل المثال ، أنابيب التدفئة دون قطع ، تحتاج إلى استخدام سحب. يتضمن صامولة قفل ، عنصر اقتران ، خيط طويل. لها مثل هذا الطول بحيث يمكن لف جزء التوصيل بسهولة ، قفل الجوز.

من أجل توفير المواد ، يتم استخدام المنتجات ذات الجدران الرقيقة في إمدادات الغاز والمجمعات الأخرى. هم توالت على. يجب أن يكون سمك الجدران أكبر مما هو عليه عند إنشاء خيط على أنبوب الماء.

تقنية القطع على جزء معدني

يُطلق على السطح الحلزوني المكون من القاطع اسم الخيط. إنه يوفر مهامًا مهمة - بمساعدته ، يمكن لعناصر الأجزاء أن تتحرك بالنسبة لبعضها البعض ، أو مفصلية أو تسد بشكل كبير الوصلات في الأجهزة الميكانيكية المختلفة.

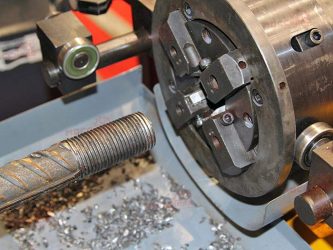

لفهم كيفية قص الخيوط على مخرطة ، تحتاج إلى اتباع عملية الخيوط - إنها بسيطة للغاية ومفهومة. القاطع ثابت في دعامة المخرطة. يتحرك بشكل موحد على طول محور الجزء الدوار. يقطع الطرف المدبب للأداة خطًا حلزونيًا على سطح الجزء.

لتثبيت أداة القطع وتوجيهها بشكل صحيح ، يتم استخدام قالب خاص ، يتم وضعه فوق الفراغ. يتم وضع القاطع على طول الخط المركزي للآلة. وفقًا للفجوة الناتجة ، يتم تحديد مدى دقة تنفيذ الخيوط.

القطع له خصائصه الخاصة:

عملية تشكيل الخيط لها بعض الميزات ؛
تحدد المادة التي يتكون منها الجزء زاوية أشعل النار للقاطع ؛
تعتمد قيمة الزاوية على لزوجة المعدن وصلابته وهشاشته ؛
يجب ألا تحتك طائرات القاطع في الزوايا الجانبية الخلفية بأخاديد القطع ؛
يتم قطع الخيوط الداخلية في ثقوب مملة بالفعل أو محفورة.

لكل مادة يتم معالجتها ، تم تصميم أدوات قطع معادن معينة. بالنسبة للفراغات الفولاذية ، يتم استخدام قواطع ، وتصنع ألواحها من سبائك صلبة T15K6 ، T14K8 ، T15K6 ، T30K4. بالنسبة للفراغات المصنوعة من الحديد الزهر ، يتم استخدام أدوات القطع المزودة بإدراج كربيد VK4 و V2K و VK6M و VK3M.

كيفية قص الخيوط باليد

تم وصف كيفية قص الخيوط بجهاز الخيوط مسبقًا. يختلف جهاز الخيوط اختلافًا كبيرًا عن جهاز الصنبور ، لكن مبدأ الترابط بكلتا الأداتين يظل كما هو.

الصنبور عبارة عن أداة لتشغيل المعادن والخراطة ، في شكله يشبه إلى حد ما قضيب طويل. يوجد داخل هذا القضيب بالذات عناصر قطع ، بمساعدة قطع الخيط يدويًا.

يمكن استخدام الصنبور لأكثر من مجرد قص خيوط جديدة. باستخدام هذه الأداة ، يمكنك أيضًا استعادة الخيط ، مما يجعله "جديدًا".

وفقًا لمبدأ التشغيل ، فإن الصنابير يدوية وآلية. يتم تثبيت صنابير الماكينة على مخرطة ، ويحدث الخيوط في الوضع التلقائي.

كيف تختار نوع الصنبور؟

للترابط اليدوي ، تحتاج أولاً إلى تحديد نوع الصنبور الصحيح. يعتمد اختيار الحنفية للترابط بشكل أساسي على:

الملعب الخيط
الملف الشخصي؛
أشكال الاتصال الخيوط.
تفاوت؛

بالإضافة إلى ذلك ، يتأثر اختيار صنبور معين أيضًا بمواد تصنيع الأجزاء التي سيتم قطع الخيط عليها. يعتمد الاختيار الرئيسي للصنبور ، أولاً وقبل كل شيء ، على قطر الخيط الذي يتم قطعه.

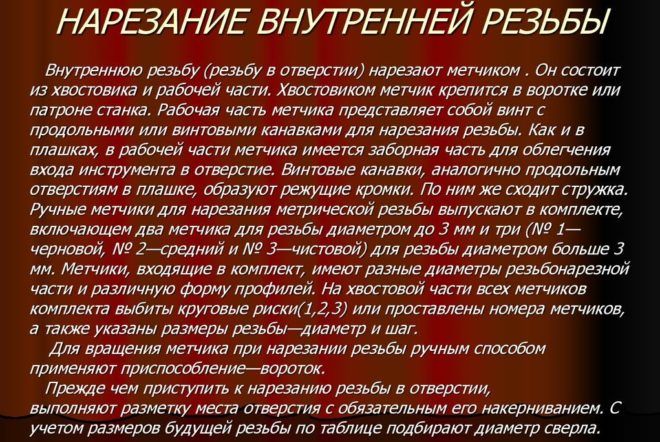

الخيط بنقرة باليد

يحدث الخيط بنقرة على النحو التالي. الجزء المراد ربطه مثبت في ملزمة أو أي جهاز آخر. الشيء الرئيسي هو أن الجزء مثبت بشكل آمن في الجهاز ، لأنه عند الخيط بنقرة ، ستحتاج إلى بذل الكثير من الجهد.

بعد ذلك ، يتم حفر ثقب في الجزء للخيوط باستخدام الصنبور ، اعتمادًا على نوع الخيط - أعمى أو من خلال. يجب أن يكون قطر الفتحة المحفورة أصغر قليلاً من قطر عناصر القطع في الصنبور.

تأكد من شطب الحافة العلوية لفتحة التنصت. بعد ذلك ، يتم أخذ صنبور وتثبيته في حفرة محفورة ، والتي يجب أن تكون موجودة في ملزمة ذات حافة مشطوفة.

يتم الخيط بنقرة في اتجاه عقارب الساعة ، طوال الوقت ، مع الضغط على الصنبور في الفتحة. من الضروري الضغط على الحنفية بسلاسة ، دون هزات غير ضرورية ، وتدويرها تدريجيًا ، وبالتالي ، حتى يتم الحصول على خيط نظيف ومتساوي.

بعد القيام بعدة دورات مع الصنبور في اتجاه عقارب الساعة ، يتم إرجاعه في الاتجاه المعاكس ، وبالتالي التخلص من الرقائق المعدنية المتراكمة.

أثناء الخيط ، من الضروري تبريد الصنبور في الوقت المناسب ، وإلا فقد تتلف الأداة بسهولة. إذا تم قطع خيط من الألومنيوم ، يتم تبريد الصنبور بالكيروسين ؛ إذا تم قطع خيط على جزء نحاسي ، ثم باستخدام زيت التربنتين ؛ عند قطع خيط فولاذي ، من الأفضل تبريد الصنبور باستخدام مستحلب.

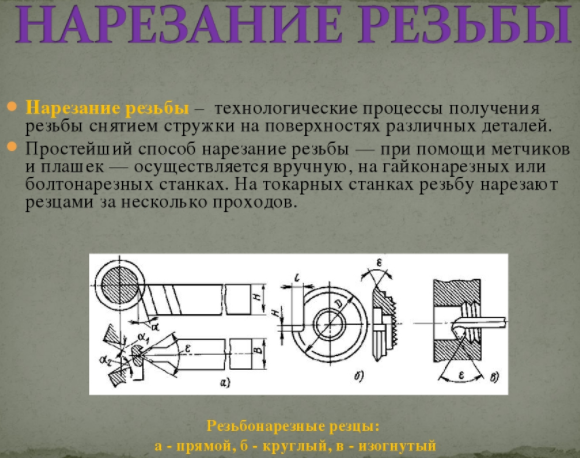

أنواع وخصائص القواطع

تتكون أداة تدوير المعدن من حامل ورأس عمل. تعتمد جودة أجزاء المعالجة بشكل مباشر على هذه العناصر. يحتوي الحامل على قسم مستطيل أو مربع. بمساعدتها ، يتم تثبيت القاطع على المخرطة.

يعالج رأس العمل التفاصيل. وهي مكونة من مستويات قطع وحواف مختلفة. يتم تحديد زاوية شحذ الرأس من خلال المادة التي يتكون منها الجزء.

يتم قطع الخيوط الخارجية والداخلية بأنواع مختلفة من قواطع اللولب.

قواطع الموضوع

الأكثر استخداما منهم:

عصا؛
منشوري؛
مستدير.

تتكون قواطع القضيب من قضيب برأس عامل. هذه الأنواع تأتي في ملفات تعريف مختلفة. الأكثر مقاومة للاهتراء هي القواطع ، والتي يتم لحام حواف العمل المصنوعة من السبائك الصلبة. لا يحتاجون إلى دوران متكرر ، حيث يظلون حادون لفترة طويلة.

تستخدم القواطع المنشورية لمعالجة الجانب الخارجي من الفراغ فقط. ميزتها على القضبان هي القدرة على معالجة الأسطح الكبيرة. لكن يجب شحذها في كثير من الأحيان.

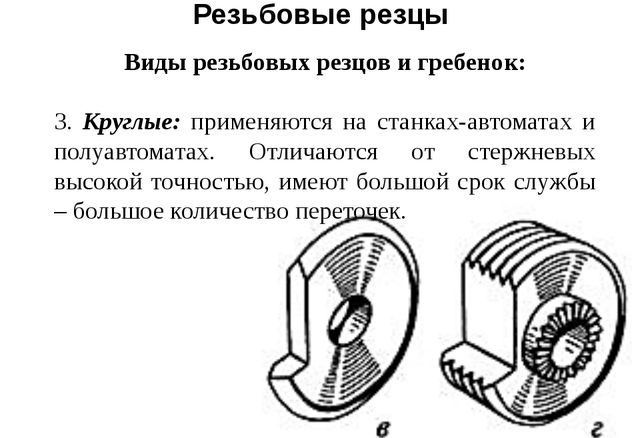

تستخدم القواطع الدائرية في عملية قص الخيوط الداخلية والخارجية. هذه الأدوات سهلة الاستخدام للغاية ، ومجال استخدامها واسع جدًا. تسمح القواطع الدائرية بإعادة الطحن المتعددة.

قواطع مترابطة دائرية

وفقًا لاختلافات التصميم ، تنقسم أدوات القطع المعدنية إلى عدة أنواع:

مستقيم؛
منحن؛
عازمة.
مسحوب.

الجزء العلوي من أي أداة ملولبة هو رأس مستدير أو مشطوف. يتم تشكيل ملف تعريف الخيط بواسطة قاطع من التكوين المناسب. باستخدام أدوات القطع ذات الشكل المثني ، يتم قطع خيط ملولب على سطح الفراغ.

نادرًا ما تستخدم القواطع المستقيمة هنا.الخيط داخل الجزء مصنوع من قواطع منحنية ، مستقيمة في بعض الأحيان ، ومثبتة في حامل خاص.

القواطع مقسمة إلى فئات:

مصنوعة من سبائك الصلب عالية السرعة.
بألواح من السبائك الصلبة ملحومة بعنصر العمل ؛
ملحقات القطع مع إدخالات متعددة الأوجه قابلة للتبديل ومثبتة على الرأس.

في اتجاه الخيط اللولبي ، يتم تمييز الأدوات إلى اليمين واليسار. عند العمل ، تنتقل التغذية الأولى من اليسار إلى اليمين ، والثانية - تنتقل التغذية إلى اليسار. يتم استخدام الأنواع الصحيحة في كثير من الأحيان.

نقطع الخيط بنرد

الخصائص

تم اختراع الخيوط منذ قرنين من الزمان عندما ظهرت المخرطة اللولبية لأول مرة في بريطانيا. اكتشف المخترع ج. مودسلي طريقة لوضع خيوط دقيقة واخترع جهاز قياسها (ميكرومتر) بدقة 0.0001 بوصة.

في نفس الوقت تقريبًا ، أنشأ المهندس الميكانيكي D. منذ ذلك الحين ، يحمل الاختراع اسمه - نحت ويتوورث. شكلت الأساس لمختلف المعايير الوطنية.

السمة الرئيسية للخيوط هي أن أداة تنفيذها يجب أن تكون مصنوعة من مادة ذات صلابة أكبر من العنصر الذي يتم قطعه ، ومن أجل تصنيع هذه الأداة ، يجب استخدام تصميمات تحتوي على عناصر أصعب في التكوين.

في الوقت الحاضر ، هناك خيارات لا حصر لها لخيوط الأنابيب.

من المهم فقط اختيار الشخص المطلوب. يتم ضمان النتيجة الجيدة في حالة استخدام مواد وأدوات عالية الجودة في تنفيذ العمل ، واتباع التعليمات ، وكذلك تقنية القطع

عند استخدام الخيوط ، من الأفضل استخدام أداة الجودة ، حيث من غير المحتمل أن يستمر الخيار الرخيص لفترة طويلة.

الآن معظم أنظمة الأنابيب مصنوعة من البلاستيك. غالبًا ما يكون من الضروري ربط الهياكل باستخدام عناصر التوصيل المصنوعة من البلاستيك والمعدن. في المجال المنزلي ، تعتبر هذه السحابات حلاً شائعًا إلى حد ما ، ويطلق عليها مجتمعة. في أنظمة الاتصالات الحديثة ، يتم استخدام أحد أنواع الأنابيب البلاستيكية أو المعدنية بشكل تقليدي. ومع ذلك ، في بعض الحالات ، من المستحسن استخدام مجموعة من التصاميم.

يتم ربط الأنابيب التي يصل قطرها إلى 40 مم بطريقة ملولبة. تستخدم الوصلات ذات الحواف للأنابيب ذات القطر الأكبر حيث لا يمكن شد الخيط.

يتم توصيل أنبوب البولي بروبلين بأنبوب معدني باستخدام تركيبات مصممة خصيصًا لهذا الغرض. إنها وصلات ، أحد جانبيها به خيط معدني ، والآخر به غلاف بلاستيكي. يتم إجراء وصلات مدمجة متعددة بتركيبات معقدة خاصة.
