خزان المرحاض ، آلية الشطف
صورة رقم 8. قم بفك صمولة عوامة صمام السحب.
يتم توصيل عوامة صمام المدخل بالخزان بواسطة صمولة بلاستيكية وحشية مطاطية ، ويوجد ثقب خاص في جسم الخزان لتركيب هذا الجهاز.
صورة 9. قم بفك الصامولة التي تربط صمام التصفية.
تمامًا مثل عوامة صمام المدخل ، يتم توصيل صمام التصفية بالخزان بواسطة صامولة تثبيت بلاستيكية ، كما يتم توفير فتحة خاصة في جسم الخزان لتركيب صمام الصرف.
صورة 10. صمام المدخل يطفو.

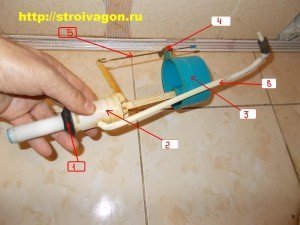

بالنسبة لنموذج المرحاض هذا ، يكون عوامة صمام المدخل بالشكل التالي ، وللتثبيت ، كما تعلم بالفعل ، يوجد ثقب في قاع الخزان.عوامة صمام المدخل مسؤولة عن مدخل ضغط الماء في الخزان ويغلق الضغط عندما يصل الماء في الخزان إلى مستوى معين. الموضع يمكن تعديل العوامة لأي مستوى ماء مطلوب في الخزان. للقيام بذلك ، يتحرك العوامة (في الصورة 10 ، الموضع 3) على طول ذراع الرفع للرافعة (انظر الصورة 10 ، الموضع 5) ويتم تثبيتها على المستوى المطلوب باستخدام جهاز معدني (انظر الصورة -10 ، الموضع 4). الأوضاع التالية موضحة في الصورة 10:
1-حشية مطاطية جسم صمام 2 مدخل ؛ 3 تعويم ؛ جهاز قفل 4 تعويم ؛ ذراع رافعة 5 6 أنابيب لتزويد الخزان بالمياه.
صورة 11. استنزاف صمام.
صمام الصرف مسئول عن تصريف المياه من الخزان عند الضغط على زر الغالق. يتكون الجهاز من:
1 ذراع دافق أو أزرار الزناد ؛ 2-أنبوب الفائض. 3 كمثرى 4-سلسلة رفع ذراع التدفق.
صورة 12. مقعد صمام دافق.

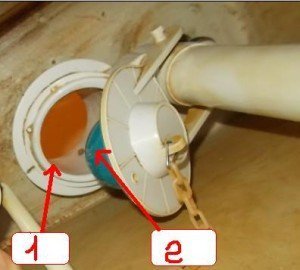

مقعد صمام التدفق محكم الإغلاق بالكمثرى. تحت ضغط ماء خزان التعبئة ، يغلق الكمثرى مقعد الصمام بشكل موثوق ويمنع تصريف المياه غير المصرح به من الخزان إلى وعاء المرحاض. توضح الصورة 12 المواضع التالية :
1-مقعد صمام تدفق المياه. 2- الكمثرى.
بعد أن قمت بتفكيك خزان المرحاض بالكامل وإعادة تجميع جميع مكوناته بترتيب عكسي ، تم إصلاح التسرب. إنه فقط في المرة الأولى التي قمت فيها بتثبيت المرحاض ، لم أقم بتثبيت حشية الترباس بشكل صحيح. لذلك ، عند تثبيت المرحاض ، خذ وقتك وقم بتثبيت جميع تفاصيل الصهريج بشكل صحيح.
أين يقع خزان سائل الغسيل؟
غالبًا ما لا يعرف مالكو السيارات المبتدئون مكان خزان الغسالة. غالبًا ما يخلطون بينه وبين حاوية سائل التبريد أو سائل الفرامل. في الواقع ، العثور على خزان الاهتمام ليس بالأمر الصعب.
لنفترض أنه في سيارات VAZ يقع أسفل الغطاء ، على الجانب الأيسر أو الأيمن من المحرك ، اعتمادًا على الطراز ، وقد يكون هناك أيضًا اثنان ، على النوافذ الخلفية والأمامية. وفي السيارات الأجنبية ، يمكن أن يقف تحت المصد الأمامي.
إذا كان مستوى الماء أو السائل غير المتجمد في الخزان غير كافٍ ، فهذا يكفي. ولكن ماذا تفعل عندما ينفجر خزان غسالة الزجاج؟ في مثل هذه الحالة ، يكون الخلاص الوحيد هو استبدال جهاز فاشل.
كيفية استبدال خزان الغسالة:
ارفع غطاء المحرك وابحث عن المستشعر الذي يتحكم في مستوى سائل الغسالة (غير متوفر في جميع السيارات). افصل الموصل الذي يناسب هذا الجهاز. أيضًا ، من المضخة الكهربائية التي تضخ سائل الغسالة ، افصل الكتل بالأسلاك. في الوقت نفسه ، قم بتفكيك الأسلاك من كلتا المضختين - للزجاج الأمامي والخلفي.
ثم قم بفك خزان الغسالة من الحامل ، وقم بإزالة الأنابيب من تركيبات كلا المضختين. أخرج المضخات الكهربائية من الخزان. للقيام بهذه المهمة ، سيتعين عليك التغلب على قدر معين من القوة الناتجة عن جلب الأكمام.
انزع الجلبة المذكورة بعناية (يمكنك استخدام مفك براغي مسطح أو شيء مشابه) ، ثم أخرجها من فتحة الحاوية. قيم حالة الكم لمعرفة حقيقة المرونة
إذا كان تالفا، يحل محله.

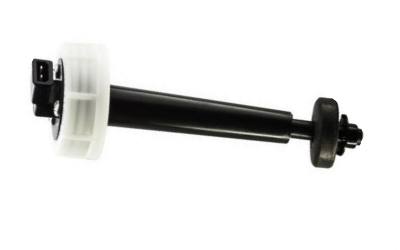

قم بفك القابس وإزالة المستشعر من الحاوية التي تتحكم في مستوى سائل الغسالة (ما لم يكن في سيارتك واحدًا بالطبع). تحقق من أداء المستشعر. لتنفيذ هذه المهمة ، قم بتوصيل مصباح اختبار بموصلاته ، ثم قم بتشغيل الجهاز بجهد 12 فولت.
إذا كان الطفو في الأسفل (أي يشير إلى عدم وجود سائل) ، يجب أن يتوهج الضوء. الآن ارفع العوامة وتحكم في سلوك المصباح الكهربائي - يجب ألا يكون هناك توهج. إذا لم تكن الخوارزمية هي نفسها كما هو موضح أعلاه ، فيجب استبدال المستشعر.
هذا يكمل إزالة خزان الغسالة. بعد ذلك ، عليك أن تقرر ما إذا كنت ستغير الجهاز أو تحاول إجراء إصلاحات ، أي لإغلاقه. الخيار الأول هو الأفضل. وتكلفة المنتج ليست عالية لدرجة التوفير.
الآن ضع الحاوية في مكانها واتبع الترتيب العكسي. إذا كانت هناك مشاكل في تركيب المحركات الكهربائية ، وكان من الصعب اختراقها ، فاستخدم الصابون لتليين الحواف.
بمجرد تركيب الخزان والمحركات ، أعد فوهات الطائرات إلى مكانها. لتبسيط عملية تركيب الأنبوب على محرك كهربائي ، قم بتسخين طرف الأنبوب بولاعة ، وبعد ذلك يسهل ارتداؤها. أثناء التثبيت ، تأكد من أن المحرك مثبت بإحكام.
تعليمات لتفكيك الخزان
تحتاج أولاً إلى إغلاق صمام الإغلاق الموجود على الأنبوب الذي يمد المرحاض بالماء. الانتباه! إذا كانت الاتصالات في منزلك قديمة جدًا ولم تتغير لفترة طويلة ، فأنت بحاجة إلى توخي الحذر مع الصمامات الصدئة: يصعب فكها ويمكنك إحداث فيضان. هذا هو المكان الذي قد تكون هناك حاجة إلى القليل من المساعدة من سباك.
بعد ذلك ، تحتاج إلى تصريف المياه من الخزان. للقيام بذلك ، تحتاج إلى إزالة غطاء وعاء المرحاض بعناية ، لأن السيراميك مادة هشة ، والأغطية لا تباع منفصلة. يمكن تفكيك مراحيض المراحيض المزودة بإمدادات المياه الجانبية بسهولة (وهذا ، كقاعدة عامة ، ينطبق على النماذج السوفيتية لوعاء المرحاض). إذا كان غطاء المرحاض متصلًا بقاعدة الخزان ، فأنت بحاجة إلى فحص زر التدفق وفكه ، أو سحب الزر وفك المسمار الموجود أسفله.
بعد أن أزلنا الغطاء ، نفحص الآليات الداخلية. يوجد اثنان منهم: هذه آلية تعويم مع صمام ملء ، يتم بمساعدة الخزان ملء الخزان بالمياه إلى مستوى معين ، وآلية تصريف تعمل على تصريف المياه عند الضغط على الزر.
لإزالة صمام الملء الذي يملأ الخزان ، استخدم كماشة أو مفتاح ربط لفك الصواميل الموجودة على الخرطوم الذي يجلب الماء إلى جسم الخزان ، وعلى جدار الخزان الذي يحمل الآلية بأكملها.
نقوم بإزالة التركيبات لتصريف المياه. للقيام بذلك ، أولاً وقبل كل شيء ، قم بإزالة الخزان المتصل بقاعدة المرحاض ببراغي: البلاستيك والحديد. يتم فك البراغي البلاستيكية دون بذل الكثير من الجهد ، في حين أن الأخيرة يمكن أن تصدأ.إذا لم يساعد حمض أو زيت الأسيتيك في فكها (هذه حيل صغيرة) ، فإننا نلجأ إلى النشر الدقيق بالمنشار دون إتلاف قاعدة وعاء المرحاض.
ثم نقوم بتفكيك تركيبات التصريف ، المرفقة بجوز بلاستيك في أسفل الخزان. نقوم بفك الجوز بيد واحدة ، ونمسك المحرك باليد الأخرى. في صهاريج المراحيض الحديثة ، يستقر الصمام على الحلقة ، حيث يوجد خيط ، بحيث يمكن فكه بسهولة. لا يوجد رابط ضعيف في النظام بأكمله مثل الكفة. الباقي هو نفسه عمليا.
الابتكارات في السباكة تفكك وتصلح ميكروليفت
يحتوي التعديل الحديث لغطاء المرحاض التقليدي ، المسمى microlift ، على ميزاته الخاصة التي يسهل تقديرها بمجرد البدء في استخدامها. الغرض الرئيسي من هذا التصميم هو رفع الغطاء وخفضه بسلاسة ، مما يلغي تمامًا إمكانية الضربات الحادة للأدوات الصحية التي يصنع منها وعاء المرحاض. سيؤدي ذلك إلى منع تلفها الأولي ، والذي يمكن أن يقلل بشكل كبير من التكاليف من ميزانية الأسرة.
ميزات التصميم والفوائد
إن مبدأ تشغيل وعاء المرحاض بغطاء مزود بمصعد صغير مدمج يشبه الباب التقليدي الأقرب ، وهو أمر مألوف جدًا لدى معظم الأشخاص المعاصرين. عادةً ما تكون الرافعة المصغرة مثبتة مسبقًا بالفعل في الغطاء ، لذلك يصعب شرائها بشكل منفصل. إنهم يصنعون عملية نقل دقيقة من البلاستيك المتين أو ما يماثله ، وهي مادة تسمى دوروبلاست. إنه بوليمر بالكامل ، على الرغم من أنه يمكن الخلط بينه وبين المعدن أو حتى مع السيراميك ، ومن حيث الخصائص فهو أقرب إليه.
تتضمن هذه الآلية تثبيتًا صارمًا للمرحاض ، لكن المصممين لم ينسوا أيضًا توسيد الهواء. يوجد على الغطاء بالضرورة مقصورات بها سيليكون ممتص للصدمات.
- جلوس بوليمري وغطاء لوعاء المرحاض.
- قضيب خاص يثبت غطاء المرحاض.
- زنبرك معدني أو نوابض دورابلاست ينظم ويوازن وزن الهيكل بأكمله.
- Microlift ، أي آلية مفصلية ، والتي تضمن تغييرًا سلسًا في مواضع الغطاء.
عليك أن تعرف أنه في التصميمات الأكثر تكلفة ، بدلاً من القضبان والينابيع ، يمكن استخدام المكابس والأسطوانات ذات التصميم الخاص التي يتم استخدامها فيها. تعتبر مثل هذه النماذج بشكل عام غير قابلة للفصل ، فهي تعمل على أساس مكونات بضغط الهواء أو المكونات الهيدروليكية ، ولا تخضع إلا للاستبدال وليس الإصلاح.
فقط قم بإزالة غطاء المرحاض بشفرة ميكرو
على عكس التوقعات ، تم تجهيز جميع أغطية المراحيض تقريبًا بأدوات تثبيت تقليدية ، مما يسهل إزالتها من مكانها واستبدالها. يمكن أن يكون التصميم معقدًا للغاية ومجهزًا بالإلكترونيات ، لكن المثبتات تظل تقليدية.
- ارفع غطاء المرحاض كما لو كنت ستستخدمه. أي ، يجب رفع الغطاء ، بينما يظل مقعد المرحاض في مكانه.
- توجد مثبتات خاصة في الجزء السفلي الأيمن والأيسر من حافة الوعاء ، والتي يمكن أن تكون من البلاستيك أو المعدن أو أيضًا دوبلات. قم بفك صواميل التثبيت ، أولاً من جانب واحد ، ثم على الجانب الآخر.
- اسحب مقعد المرحاض برفق نحوك لتحرير المسامير من الفتحات وإزالة الغطاء.
كما ترى ، فإن إزالة غطاء المرحاض باستخدام رافعة صغيرة ليس بالأمر الصعب على الإطلاق ، على الأقل ليس أصعب من الغطاء العادي ، لذلك حتى المبتدئ في السباكة يمكنه التعامل معه. بنفس الطريقة ، ولكن بترتيب عكسي ، يمكنك بسهولة تثبيت غطاء مرحاض جديد ، مع أو بدون أقرب.
