وصلات مواسير الختم
أرز. 11 إرساء الأنابيب البلاستيكية في الصرف الصحي
عند تركيب خط صرف صحي مصنوع من أنابيب بلاستيكية ، لا يلزم إحكام خاص للمفاصل - يتم الختم بواسطة حلقات مطاطية مدمجة. لزيادة موثوقية الوصلات ، يمكنك استخدام مواد مانعة للتسرب من السيليكون محايدة أو حمضية - فهي تغطي بالإضافة إلى ذلك الفجوات في مفاصل المقبس. يمكنك أيضًا استخدام الأشرطة العازلة اللاصقة المختلفة للأنابيب (أساس البيتومين ، شريط رقائق معدنية ، عزل) - يتم لفها من الخارج في تداخل حلزوني على مفصل المؤخرة.
تلعب الانحناءات البلاستيكية دورًا مهمًا في تركيب خط الصرف الصحي ، مما يسمح لك بتغيير اتجاه الخط على نطاق واسع من الزوايا المختلفة ، وأحيانًا يتم استخدام عنصرين فرعيين في مجموعة من أجل انتقال سلس. يتم تثبيتها بسهولة عن طريق التثبيت في مآخذ الأنابيب بعد تحضير بسيط - إزالة الشطب الخارجي وتزليق السطح بالماء والصابون أو الزيت.
منافذ البولي بروبلين للصرف الصحي
تستخدم منافذ الصرف الصحي المصنوعة من مادة البولي بروبيلين الرمادي في الداخل فقط ؛ للأقطار الخارجية لأنابيب الصرف الصحي التي يبلغ قطرها 110 مم ، يتم استخدام المنتجات بزوايا دوران 15 ، 30 ، 45 ، 67 ، 87 درجة. تتميز منتجات بلاستيك البولي بروبلين بالخصائص الرئيسية التالية:
- يخاف البولي بروبلين من الأشعة فوق البنفسجية ، لذلك يستخدم فقط في الداخل.
- الحياد فيما يتعلق بالمحاليل الحمضية والقلوية والكحولية والمركبات غير العضوية.
- تبلغ درجة انصهار المادة حوالي 170 درجة مئوية أثناء التشغيل ، يجب ألا تتجاوز درجة الحرارة المسموح بها لسائل العمل 95 درجة مئوية.
- تتراوح درجة حرارة هشاشة المادة من -20 إلى -25 درجة مئوية.
أرز. 7 أنواع مختلفة من زوايا الانحناء
أكواع للأنابيب المموجة كورسيس
أنابيب Korsis المموجة هي منتجات مصنوعة باستخدام أحدث التقنيات ، وتتمثل ميزات التصميم في هيكل من طبقتين بجدران داخلية ناعمة وتمويج خارجي أسود يحمي السطح من الأشعة فوق البنفسجية. بفضل هذا الهيكل ، تتمتع الأنابيب بصلابة حلقية عالية ، مما يسمح باستخدامها على أعماق كبيرة. مادة الجدران الداخلية للأنابيب هي مادة البولي بروبيلين - وهذا يسمح بتشغيل المنتجات في درجات حرارة للسوائل المتدفقة حوالي 65 درجة مئوية.

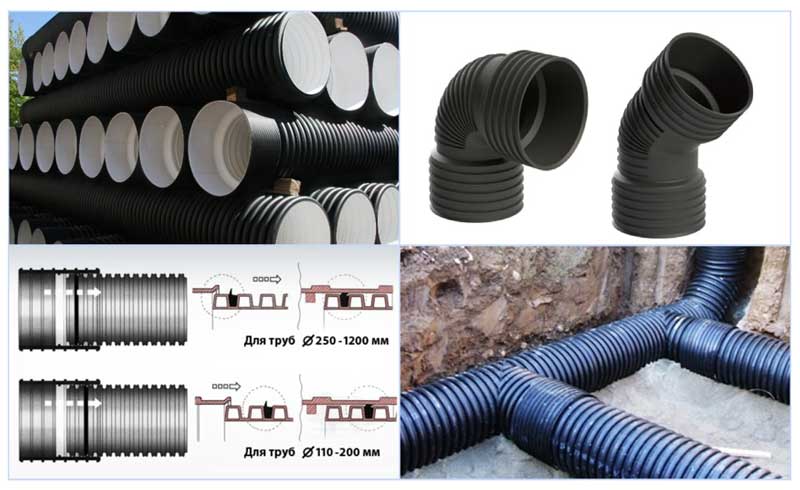

أرز. 8 أنابيب كورسيس ، ومقبس مع حلقة إحكام - التصميم والمظهر
تحتوي أنابيب Corsis أثناء التصنيع على مقبس ملحوم بجدران داخلية ملساء ؛ للتوصيل ، يتم وضع حلقة سدادة بارزة أعلى تمويج أنبوب آخر ، يتم إدخاله في المقبس. عند تغيير اتجاه الخط ، يتم استخدام الانحناءات بسطح مموج خارجي وجدران داخلية ناعمة ، يتم وضعها من الخارج من خلال حلقات الختم الموجودة على الأنابيب وإدخالها من الداخل أيضًا من خلال حلقة محكمة الغلق.
قواعد تركيب الصرف الصحي
أرز. 10 تركيب المنتجات في اتصالات الصرف الصحي
يتم تركيب الحنفيات في نظام الصرف الصحي بطريقة المقبس ويتكون من عدة عمليات بسيطة:
- يتم قطع الأنبوب PVC ، الذي سينتقل منه الخط ، إلى المسافة المرغوبة باستخدام مطحنة أو منشارا. في هذه الحالة ، يجب التأكد من أن القطع عمودي تمامًا على المحور المركزي. للقيام بذلك ، يمكنك استخدام ورقة ملفوفة حول الأنبوب ولصقها بشريط أو غراء على طول الحافة ، وبعد ذلك يتم القطع بدقة على طول الخط.
- بعد التشذيب ، يتم تنظيف الحافة الداخلية للأنبوب من نتوءات ، في الخارج ، يتم عمل شطب بزاوية 15 درجة باستخدام ملف أو مطحنة أو ورق صنفرة.في هذه الحالة ، يجب أن تكون حريصًا بشكل خاص بشأن مخلفات الصرف الصحي الليفية التي يمكن أن تتشبث بأصغر نتوءات ، مما يؤدي إلى انسداد القناة عند المنعطف.
- وبالمثل ، قم بإعداد سطح الحافة الخارجية للمخرج ، والتي سيتم إدخالها في الأنبوب التالي - يتم عمل شطب بزاوية 15 درجة.
- بعد المعالجة ، يتم طلاء أطراف الأنبوب والفرع بماء تشحيم تقني أو ماء صابون ، ثم يتم تثبيت القسم الدوار ، وإدخال الفرع في الأنابيب.
فروع الصرف الصحي PVC
تستخدم خطوط الصرف الصحي المصنوعة من كلوريد البوليفينيل غير البلاستيكي على نطاق واسع خارج المباني وداخلها ، ومنافذ بأبعاد 110 مم. زوايا الانحراف المعياري من خط الوسط المركزي 15 ، 30 ، 45 ، 67 ، 87 درجة. يحتوي خط الصرف الصحي PVC على الميزات التالية:
- تم تصميم العناصر للعمل مع السوائل التي لا تتجاوز درجة حرارتها 45 درجة مئوية ولا تقل عن -60 درجة مئوية.
- الأنابيب خفيفة الوزن ولها سطح داخلي أملس لإنتاجية عالية.
- المنتجات غير قابلة للتآكل ، مقاومة للهجوم الحمضي والقلوي ، محايدة لمعظم المواد الكيميائية.
- تتميز المادة بموصلية حرارية منخفضة ، يمكن مقارنتها بالعوازل الحرارية - وهذا يقلل من خطر تجميد الخط في الشتاء.
- نظرًا للمقاومة الكيميائية للمواد للمواد المختلفة ، فإن العمر التشغيلي لمجاري PVC يصل إلى 50 عامًا.
