البضائع في السوق
اعتمادًا على المواد ، تتراوح تكلفة المنتجات من 400 إلى 2500 روبل. يمكن أن تكلف مجموعات الجامع لـ 200-300 مخرج 10000-40.000 روبل.
هناك نماذج لمصنعين مختلفين في السوق ، ومن أشهرها:
- واط.
- بناء
- جياكوميني.
- APC.
- الأقصر.
- فادو.
- كاليفي.
- فالتيك.
- بيانكي.
لا تقدم المتاجر أمشاط فحسب ، بل تقدم أيضًا إكسسوارات. المنتجات التي لا تحتوي على صنابير اقتصادية. يتم استخدامها لتركيب الأسلاك الفردية ، مما يجعل من الممكن اختيار الأجزاء المناسبة. سيسهل شراء منتج به صمامات الإغلاق عملية التثبيت. عند تجميع العقد تختفي الحاجة إلى تركيب الصمامات.
لتكييف الجهاز مع النظام في المنزل ، يتم شراء المكونات. وتشمل هذه الصمامات ، والصمامات ، ومجموعات المضخات. مطلوب محركات ميكانيكية ومقابس وفوهات.
تستخدم الخزانات المتشعبة للتركيب على الحائط والحفاظ على المظهر الجمالي.
مزايا وعيوب نظام إمداد المياه المجمّع
قبل أن تشتري المجمعات ، تحتاج إلى تحليل مزاياها الرئيسية. وهم على النحو التالي:
- تطبيع مستوى الضغط في خطوط الأنابيب ؛
- توفير إمدادات المياه الموازية للعديد من المستخدمين ؛
- منع المطرقة المائية.
- منع شبه كامل لانخفاض ضغط الماء ؛
- القدرة على إيقاف تشغيل تركيبات السباكة مع الحفاظ على إمدادات المياه للتركيبات الأخرى.
يمكن تركيب مجمع إمداد المياه ليس فقط في المنزل ، ولكن في مجموعة متنوعة من المؤسسات العامة. من بين أوجه القصور ، يشمل الخبراء ميزات مثل:
- تكلفة كبيرة للجهاز نفسه وعدد كبير من خطوط الأنابيب ؛
- الحاجة إلى مد الأنابيب المخفية ، حيث أن وجود عدد كبير منها على الحائط في الحمام أو المطبخ يعتبر مبالغة.
على الرغم من بعض أوجه القصور ، إلا أن هواة الجمع يتمتعون بشعبية مناسبة. غالبًا ما يتم تثبيتها أثناء الإصلاحات الرئيسية في مباني المبنى. يمكن أن يكون مبنى سكنيًا وعامة.
جهاز التوزيع ومبدأ التشغيل
تتمثل الوظيفة الرئيسية للمجمع في توزيع تدفق واحد كبير من الماء إلى عدة تدفقات أصغر. للقيام بذلك ، يمكنك العثور على أجهزة معروضة للبيع بها من 2 إلى 4 مخرجات. من أجل تنظيم عدد كبير من الفروع ، تحتاج إلى ربط عدة أمشاط متشابهة معًا.
لتوصيل المجمع ، تحتاج إلى ربطه مباشرة بالناهض الخاص بنظام إمداد المياه بالمنزل. لهذا ، تحتوي الأجهزة على وصلات مترابطة خاصة على كلا الجانبين. يمكن أن يكون لديهم خيوط داخلية وخارجية.
عادة ما يتم تثبيت قابس على الطرف غير المشغول للمجمع. أيضا ، يمكن توصيل أي تركيبات سباكة بهذا المكان. غالبًا ما ينطبق هذا على ممتص الصدمات الهيدروليكي المجهز بجهاز غشاء.
يمكن تنظيم المخرجات بالطرق التالية:
- باستخدام الصمامات
- باستخدام الصمامات الكروية.
لا تسمح الصمامات فقط بالتحكم في تدفق السوائل. تشمل وظائفهم ضبط الضغط في قسم معين من نظام إمداد المياه.
نصائح السباكة
الفرق الرئيسي بين المتخصص والهواة الذي يقرر تثبيت توزيع المياه بمفرده هو أن المحترف يعرف ما الذي يبحث عنه لتجنب الأخطاء. ولكن إذا استخدمت التوصيات التالية ، فلن تضطر إلى المخاطرة:
- لا يمكنك تبخير المواد. البلاستيك أرخص ، لكن خياراته أقل أيضًا. قدرة التحمل ضئيلة ، تشوهات درجة الحرارة كبيرة. المواد ليست دائمة للغاية. صدأ الحديد والتعفن. لا يحتوي البلاستيك المعدني على هذه العيوب ، ولكنه أغلى ثمناً.
- لا حاجة لتبخير العزل. يجب عزل أنابيب الإمداد الساخنة الموجودة في الأرض أو الجدار بمادة مقاومة للحرارة. إذا كان هذا هو التدفئة ، فمن الجيد أن الحرارة تصل إلى السقف. لكن إذا كنا نتحدث عن الماء الساخن ، فإنه سيخرج من الصنبور دافئًا بالكاد.
- أثناء التثبيت ، يتم انسداد نهايات الأنابيب بالسلوفان أو الخرق. يعد هذا ضروريًا حتى لا تدخل الجسيمات الصلبة (المقياس ، والرقائق ، والصدأ ، وما إلى ذلك) في خط الأنابيب. إن وجود مرشح خشن لن يخفف من الموقف ، حيث يتم تثبيته في المدخل. العواقب - التشغيل غير الصحيح للأجهزة المتصلة مع الفشل اللاحق.
يؤدي انتهاك تقنية اللحام للأنابيب البلاستيكية إلى تسرب المياه. قبل لحام الأنابيب ، تحتاج إلى إزالة جميع المخلفات ليس فقط الأوساخ ، ولكن أيضًا الرطوبة.
استخدام الأداة الخاطئة. النحاس والسبائك والبلاستيك ، والتي تستخدم في صناعة التركيبات وعناصر أخرى من الصمامات ، والمواد متينة. ولكن إذا تم استخدام الكثير من القوة عند التواء ، فقد تنكسر العلبة. في حالة البلاستيك المعدني ، يتم تجميع النظام يدويًا واختباره وبعد ذلك فقط يتم سحب الخيوط.
يجب استخدام الحشيات الخاصة كأختام
هذا مهم بشكل خاص إذا تم تركيب التدفئة أو الماء الساخن. يتم ختم الوصلات الملولبة بشريط فوم
يستخدم السيليكون كعامل ختم إضافي.
عندما يكون مطلوبًا لقيادة الطريق إلى الغرفة المجاورة ، يتم حفر ثقوب منفصلة لكل فرع من فروع الأسلاك. الأمر نفسه ينطبق على الحالات التي يتم فيها تجميع نظام مخفي. يعد ذلك ضروريًا حتى يكون كل قسم في نظام درجة الحرارة الذي يجب أن يكون وفقًا لـ GOST. خلاف ذلك ، سيتم تسخين الماء البارد ، وسوف يبرد الساخن.
بالنظر إلى كل ما سبق ، يتحول التجميع إلى عملية بسيطة. ولكن إذا لم يكن هناك ما يكفي من الوقت ، والأدوات المطلوبة ، ومهارات البناء الأولية ، فمن المنطقي الاتصال بشركة متخصصة.
ما هو ولماذا تحتاج إلى جهاز تجميع إمداد المياه
مجمع إمداد المياه هو جهاز يقسم تدفقًا كبيرًا من الماء إلى عدة تدفقات أصغر. لضمان ضغط كافٍ في الجهاز ، يكون نصف قطر المدخل أكبر بحوالي 20-40٪ من نصف قطر الخروج.
جامع إمدادات المياه
مشعب توزيع المياه عبارة عن هيكل أسطواني مجوف يستخدم للتوزيع الصحيح والموحد للسائل بين مختلف المستهلكين. يستخدم هذا الجهاز للتفرع المتوازي للأنابيب. يسمح لك الجهاز بتطبيع الضغط ، وبالتالي منع حدوث المطرقة المائية.
يُعتقد أن نظام التجميع أكثر كفاءة من النظام الكلاسيكي ، الذي يتكون من الناهضين والمحملات. على الرغم من ذلك ، فإن تكلفة مثل هذا التصميم أعلى من ذلك بكثير. لهذا السبب ، قبل إعطاء الأفضلية لهذا الخيار أو ذاك ، من الضروري فهم جميع ميزات المجمع وقواعد تثبيته.
ما هو الجامع ل؟
يقوم الجهاز بمحاذاة معلمات النظام. يقوم جامعو إمدادات المياه بالوظائف التالية:
- تنظيم الضغط. في الأسلاك المحملة ، غالبًا ما ينخفض ضغط الماء بينما يستخدم العديد من المستهلكين مصدر المياه في نفس الوقت. يتجنب نظام المجمع هذا ، وضغط ودرجة حرارة الماء في الحنفيات لا يتغيران.
- أثناء أعمال الإصلاح أو استبدال الخلاط ، ليست هناك حاجة لإغلاق مصدر المياه في جميع أنحاء الناهض. عند منافذ المجمع ، يتم تركيب الصمامات التي تنظم كل فرع.
- يزيل الأسلاك وجود التوصيلات المدمجة في الحائط. هذا يقلل من فرصة التسرب. في حالة فشل التركيبات والصنابير ، لن يتسبب استبدالها في تلف الكسوة.
- إذا كنت بحاجة إلى إدخال أسلاك إضافية ، فلن تحتاج إلى تغيير جميع الأسلاك. يستغرق الاتصال القليل من الوقت ، ولا يتطلب شراء أجزاء باهظة الثمن.
تتميز الصمامات بخصائص هيدروليكية جيدة ، ولا تتآكل ويمكن تركيبها بدون حشية خاصة. تتمثل مزايا نظام إمداد المياه الموازي في الاستقرار والتطبيق العملي وعزل كل اتصال والقدرة على ضبط المعايير الفنية.
التكلفة العالية للأسلاك هي العيب الوحيد في النظام.
أنواع وأنواع مجمعات إمدادات المياه
قد يختلف الجامعون عن بعضهم البعض في تصميمهم وفي المواد التي صنعوا منها. لهذا السبب عند اختيار هذه الأجهزة ، يجب أن تكون حريصًا وحذرًا قدر الإمكان.
مشعب نحاسي
في إنتاج مشعب إمداد المياه ، يمكن استخدام المواد التالية:
ستانلس ستيل. تشمل مزاياها الرئيسية مقاومة التآكل. بالإضافة إلى ذلك ، يمكن لهذا المعدن أن يتحمل درجات حرارة عالية ويتلامس مع النار. من حيث الأبعاد الكلية ، فإن أمشاط الفولاذ المقاوم للصدأ صغيرة جدًا. هذا هو السبب في أنه يمكن تثبيتها بسهولة وبدون أي مشاكل في المكان المناسب في المنزل.
يجدر أيضًا الانتباه إلى أن هذه المواد صديقة للبيئة. المنتجات منه لها مظهر جذاب للغاية.
نحاس
تتميز هذه المادة بقوتها العالية التي تتجاوز مقاومة الفولاذ المقاوم للصدأ. تشمل مزايا النحاس أيضًا مقاومته للتآكل وظروف درجات الحرارة العالية. الأمشاط المصنوعة من هذه السبيكة تتميز بتكلفة عالية. هذا هو السبب في أنها ليست متاحة لجميع المشترين.
بولى بروبلين. تشمل مزايا هذه المجمعات الوزن الخفيف ومقاومة الظواهر المسببة للتآكل. يمكن اعتبار عيب هذه المادة قوة منخفضة في المقام الأول. يجدر أيضًا الانتباه إلى ضعف مقاومة البولي بروبلين لدرجات الحرارة المرتفعة.
أيضًا ، تختلف مجمعات إمدادات المياه عن بعضها البعض في طريقة التثبيت. يجب تحديد نموذج المشط بناءً على المواد التي تتكون منها خطوط الأنابيب. في هذا الصدد ، يجدر إبراز الأنواع التالية من المجمعات:
- أمشاط لتركيب الصنابير وتركيبات السباكة الأخرى ؛
- أمشاط مع تركيبات ضغط تسمح لك بتوصيل الأنابيب المصنوعة من البلاستيك المعدني والبولي إيثيلين ؛
- أمشاط لتركيب خطوط الأنابيب المصنوعة من مادة البولي بروبيلين ؛
- أمشاط Eurocone التي تسمح لك بتوصيل الأنابيب من أي مادة تقريبًا.
قد يختلف جامعو إمدادات المياه أيضًا في التصميمات ، مما يعني وجود عدد أو آخر من المنافذ. يمكن أن يكون هناك من 2 إلى 6. إذا لم يكن بعضها مطلوبًا ، فيمكن إغلاق هذه المنافذ بالمقابس.

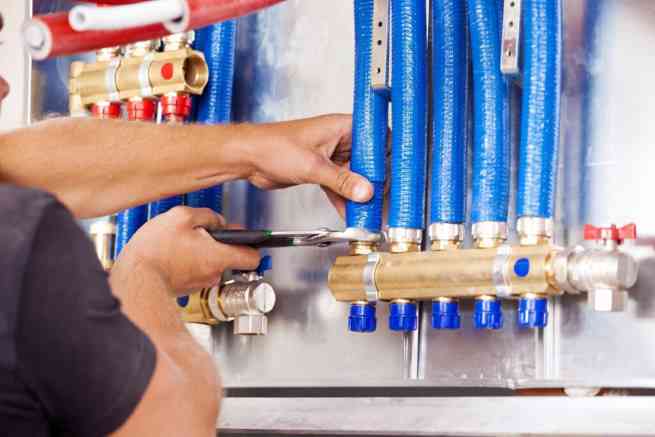

تركيب جامع لتوريد المياه
في البداية ، قبل الشروع في التثبيت ، تحتاج إلى التفكير في مخطط إمداد المياه وشراء المواد المناسبة. بعد ذلك ، يجب أن يتم تثبيت المجمع وفقًا لخوارزمية الإجراءات التالية:
تركيب المنوع
- تركيب عدادات وفحص الصمامات والمرشحات. يجب عليك أيضًا إكمال تركيب خط الأنابيب لكل تركيبات السباكة.
- تركيب وحدة التوزيع. يجب وضع المجمع في مثل هذه الطريقة التي يمكن صيانتها بسهولة في المستقبل. من الأفضل له أن يختار جدارًا حاملة في غرفة لا توجد بها رطوبة عالية.
- تركيب صمامات الإغلاق. سيتم استخدامه لضمان تنظيم إمدادات المياه.
- تركيب مضخة دورانية. مطلوب فقط إذا كان المجمع سيُستخدم لتوفير المياه لتركيبات السباكة الموجودة في طوابق مختلفة.
- تثبيت المجمع على الحائط باستخدام مشابك خاصة. يجب أن تكون مصنوعة من المعدن.
- تجهيز النظام بالصمامات الكروية. يجب وضعها عند رابط المجمع في الناهض الرئيسي. أيضًا ، بالإضافة إلى هذا الجزء ، تحتاج إلى تثبيت مرشح للتنظيف الخشن. بالإضافة إلى ذلك ، سوف تحتاج ، من بين أشياء أخرى ، إلى عداد مصمم للتحكم في استهلاك المياه.
- إصلاح المثبط الغشائي. الغرض منه هو منع احتمال حدوث المطرقة المائية في النظام.
- تركيب محولات ملائمة على خيوط الحنفيات أو المخارج من المشعب. يجب أن تكون متصلاً بتركيبات السباكة أو خطوط الأنابيب التي تخرج عنها.
إذا كان نظام إمداد المياه مخفيًا ، فمن الضروري أيضًا توفير العزل الحراري أثناء التثبيت. يساعد على منع التشققات في الجدار. تنشأ مثل هذه المشكلة في بعض الحالات بسبب حقيقة أن المكثفات قد تتشكل على خطوط الأنابيب بسبب الاختلافات في درجات الحرارة.
أخطاء التثبيت الشائعة
عند تركيب مشعب إمداد المياه ، غالبًا ما تحدث أخطاء معينة ، مثل:
- التثبيت في مكان يصعب الوصول إليه. في المستقبل ، إذا كانت هناك أي مشاكل مع الجهاز ، فسيكون من الصعب جدًا الوصول إليه. بالإضافة إلى ذلك ، أثناء تشغيل الجهاز ، غالبًا ما يكون من الضروري فتح وإغلاق الصنابير ، الأمر الذي يتطلب أيضًا الوصول المجاني.
- لا توجد مضخة. مطلوب لضمان المستوى المناسب لتدفق المياه في النظام. قد يكون هذا الجهاز مطلوبًا عند توريد أجهزة السباكة في طوابق مختلفة ، وإذا كانت موجودة على مسافات كبيرة جدًا من المجمع.
- قطر الوصلة بالناهض الرئيسي صغير جدًا. لا ينبغي بأي حال من الأحوال أن يكون للأنابيب القريبة من تركيبات السباكة خلوص داخلي أكبر من تلك القريبة من المصاعد.
إذا قمت بتثبيت نظام إمداد المياه للمجمع بشكل صحيح ، فلن يُسمح بأي من الأخطاء المذكورة أعلاه ، يمكنك استخدام تركيبات السباكة لفترة طويلة دون أي مشاكل أو صعوبات.

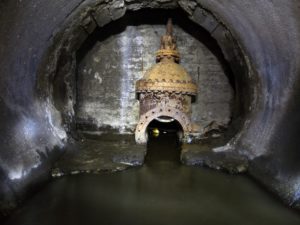

ما هو جامع الصرف الصحي والصورة
مجمع المجاري عبارة عن نظام من الأنابيب وخطوط الأنابيب المصممة لتصريف مياه الصرف الصحي والمصارف إلى نقطة التجميع ، والتي تكون عادةً عبارة عن خزان أو مجرد بالوعة.
هذا هو جهاز بئر الصرف الصحي الأكثر شيوعًا ، ومع ذلك ، هناك تربة أخرى أكثر تعقيدًا ، ولكنها أيضًا أكثر عملية ، ومحكمة الإغلاق وغير سامة.
يمكن تجهيز جميع الأنواع بأيديكم ، ما عليك سوى استثمار الأموال وتكاليف العمالة.
طرق ترتيب مجمع الصرف الصحي
مجمع المجاري عبارة عن نظام من الأنابيب وخطوط الأنابيب المصممة لتحويل مياه الصرف الصحي والمصارف إلى نقطة التجميع.
وتجدر الإشارة على الفور إلى أن هذا ليس مجمع تسخين ، ولكنه جهاز آخر ، وهو عبارة عن خط أنابيب من نظام أنابيب موضوعة في خنادق. في بعض الأحيان ، يُطلق على هيكل المجاري قناة ، وبهذه الطريقة يصبح من الواضح ما هو مجمع المجاري ولماذا هو مطلوب.
الحوض العادي هو جهاز يستقبل جميع المصارف. في الوقت نفسه ، يمكن تجهيز الحفرة حرفيًا في غضون ساعات ، ببساطة عن طريق سحب حفرة الأساس في الموقع ، أو تراكبها بالطوب أو أي شيء آخر ، كما هو موضح في الصورة. في الوقت نفسه ، يجب ألا ينسى المرء أنه يجب تنظيف البالوعة باستخدام المجاري.
يعتبر خزان الصرف الصحي خيارًا آخر لتجميع مياه الصرف الصحي والمصارف. كما هو موضح في الصورة ، هذا تصميم محكم الإغلاق ، حيث يناسب نظام الأنابيب ، وينقل المصارف من تركيبات السباكة.
يتطلب مثل هذا الجهاز بعض الأعمال التحضيرية ، لكن المبدأ العام هو نفسه: يتم حفر حفرة حيث يتم تركيب الخزان ، ويتم توصيل أنابيب الصرف به ، ثم يتم تشغيل مجمع الصرف الصحي.
تركيب المجاري
يعتبر مجمع الصرف الصحي جزءًا مهمًا من نظام الصرف الصحي ، وبدون ذلك يستحيل تجهيز هيكل مستقل
يظهر جهاز المجمع في مرحلة وضع الأساس. العملية بسيطة ولا تستغرق الكثير من الوقت:
- تحت نقطة تجمد التربة ، يتم حفر خندق تحت خط الأنابيب ؛
- يتم وضع وسادة رملية (سمك يصل إلى 20 سم) في أسفل الخندق ، صدمت ؛
- يتم وضع الأنابيب في الأعلى. بالنسبة لنظام الصرف الصحي بالجاذبية ، يتم تثبيت خط الأنابيب بمنحدر باتجاه خزان التجميع. الحد الأقصى لحجم المنحدر هو 2 سم لكل 1 متر من الأنابيب ؛
- خط الأنابيب معزول.
- يتم فحص ضيق مفاصل العناصر عن طريق ملء الهيكل بالماء ؛
- يتم دفن الخندق ، ويتم إنزال مخرج خط الأنابيب أولاً في الحفرة أو توصيله بخزان الصرف الصحي ، كما هو موضح في الصورة.
يتم تركيب النظام في هياكل الضغط ، ومجهز في حالة عدم إمكانية تركيب الصرف الصحي بالجاذبية لسبب أو لآخر. يتكون ضغط الصرف الصحي من خزان لتجميع مياه الصرف الصحي ، وخط أنابيب.
يرتفع خط الأنابيب الموضوعة في الخنادق مع اقترابها من خزان النفايات السائلة ، وللحفاظ على التدفقات من الركود ، تم تجهيز مجمع الصرف الصحي بمضخة.
يوفر هذا النظام سهولة في وضع المجاري على أي تضاريس ويساعد على زيادة نظافة النظام قدر الإمكان.
التجميع حسب مخطط التجميع
الجامعون مصنوعون من النحاس أو الفولاذ المقاوم للصدأ أو البولي إيثيلين أو البولي بروبيلين.
البوليمرات ليست أقل قوة من المعدن ، ويمكن تشغيل هذه المنتجات بنفس الكفاءة. تتطلب الفتحات المعدنية وصلة ملولبة. يتم لحام البلاستيك ، ويتم فصل العناصر المعدنية والبلاستيكية من خلال أدوات التوصيل الخاصة.
إذا اتصلت بشركة متخصصة ، فسيتم تزويدك بتقدير نهائي يوضح أسعار جميع مكونات النظام وأعمال التركيب.
عندما تقرر تجميع النظام بيديك ، فأنت بحاجة إلى مراعاة عدد من ميزات وتوصيات الخبراء:
- يجب أن تتضمن مجموعة الشراء تلك العناصر التي ستكون مطلوبة أثناء التجميع.
- يمكن دمج الوصلات ، بما في ذلك الانتقال من المعدن إلى البلاستيك أو البلاستيك المعدني في أي مجموعة.
- عدد الصنابير يساوي عدد الأجهزة المتصلة. عادة في شقة من واحد إلى ستة صنابير كافية.
- يُسمح بالاتصال التسلسلي لجامعين أو أكثر بعدد مختلف من الصنابير.
- تستخدم مجمعات مختلفة للمياه الباردة والساخنة.

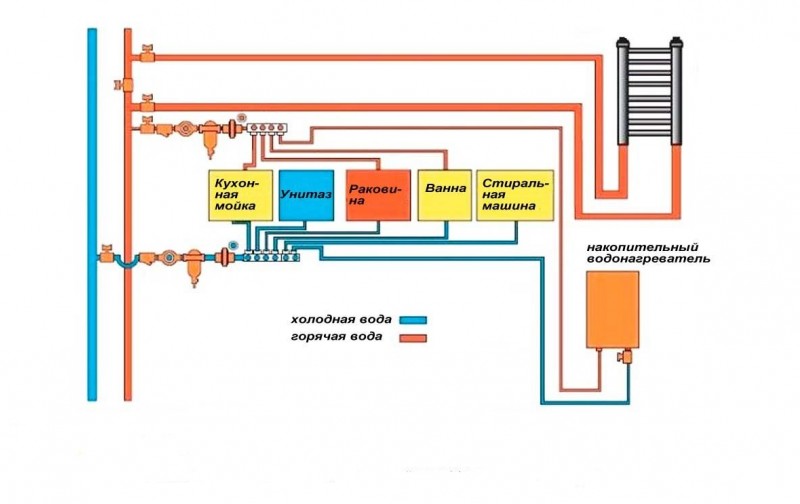

مخطط إمداد المياه من نوع الجامع
اختيار المواد والمكونات ليس هو الميزة الوحيدة. يتم تنفيذ العمل أيضًا باستخدام عدد من القواعد. لكن الاختلافات الرئيسية تكمن في نوع النظام. قد يكون هذا هو الإمداد بالماء البارد أو الساخن ، وكذلك التدفئة.
إمدادات المياه
عند اختيار الأنابيب ، من الضروري مراعاة نظام درجة الحرارة. للحصول على الماء الساخن والمعادن وأنابيب بلاستيكيةإذا كان الأخير له علامات خاصة. يمكن تنظيم نظام إمداد الماء البارد باستخدام أنابيب بلاستيكية. ومع ذلك ، يجب ألا يغيب عن الأذهان أنه لا ينبغي عزلها بسبب تعرضها لدرجة عالية من التشوه الحراري.
يُسمح باستخدام التكنولوجيا عندما تكون الأسلاك مخفية في الجدران أو الأرضية. هناك عدد من القيود هنا. لا يمكن أن تكون الجدران من الخرسانة المسلحة ، الهياكل الحاملة. لا يمكن التخلص من الأسقف المصنوعة من الألواح المجوفة. ولكن إذا كان المنزل مصنوعًا من الطوب ، وكانت الأرضية عبارة عن لوح مترابط على الأرض ، فيمكن القيام بذلك. البديل هو الأنابيب في ذراع التسوية.
تدفئة
ميزة الأسلاك المجمعة هي اتصال منفصل لكل مشعاع ، غرفة ، أرضية ، إلخ. نتيجة لهذا ، يتم حفظ المبرد. إذا كان جزء من المنزل غير مستخدم ولا يحتاج إلى تدفئة ، فيكفي إيقاف تشغيله أو تقليل الدورة الدموية ، مع الحفاظ على الحد الأدنى المقبول.
تتشابه مزايا مثل هذا النظام مع مزايا أنظمة السباكة المماثلة.أثناء الإصلاح والصيانة ، لا داعي لإيقاف الغلاية. لكن العيوب هي نفسها. كمية أكبر من المواد المستخدمة ، وتعقيد التركيب ، ونتيجة لذلك ، تكلفة تقديرية كبيرة. ولكن عن طريق تثبيت الأنابيب في ذراع التسوية ، يمكنك تجميع نظام "الأرضية الدافئة". ثم لن يفسد خط الأنابيب والرادياتير الجزء الداخلي للغرفة.
كيفية اختيار
قبل أن تشتري مجمع لتسخين المياه ، تأكد من مراعاة عوامل مثل:
المساحة الإجمالية للغرفة التي سيتم استخدام النظام فيها ؛
استهلاك الماء؛
معلمات الإنتاجية - من المهم جدًا أن يتوافق هذا المعامل مع تدفق السوائل الموزع على جميع المستهلكين ؛
الميزانية - يعتمد سعر مشعب توزيع المياه بشكل مباشر على خصائص النظام ؛
إعدادات الضغط.
تختلف تكلفة جهاز تجميع المياه حسب نوعه وشكله والشركة المصنعة له. ستجد في الكتالوج الخاص بنا المكونات الأكثر ملاءمة لأنظمتك بجودة ممتازة.
جامع المياه هو بالضبط نوع العناصر ، الذي ينصح باستخدامه ليس فقط في المنزل أو الشقة ، ولكن أيضًا في البلد.
تصنيف الجامع
تختلف أجهزة التوزيع في مادة الغلاف والأجزاء وطرق التثبيت
من المهم أن تأخذ هذا في الاعتبار عند الاختيار ، لأن ليست كل المنتجات مناسبة للأنابيب البلاستيكية
هناك الأنواع التالية من المجمعات:
- فولاذ (مصنوع من الفولاذ المقاوم للصدأ). مقاومة للحريق ودرجات الحرارة المرتفعة. تتميز المنتجات بمظهر أنيق وخفيف الوزن ، ويمكن تركيب المجمع بسهولة على الحائط.
- نحاس (مطلي بالنيكل أحيانًا). إنها غالية الثمن ، لكنها متينة. لا تصدأ أو تتدهور من درجات الحرارة العالية.
- بولى بروبلين. خفيفة الوزن ومقاومة للتآكل.
حسب طريقة التثبيت تصنف الاجهزة كالتالي:
- مع Eurocone
- مترابطة.
- مع تركيبات الضغط التي تسمح لك بتوصيل الأنابيب البلاستيكية أو المعدنية البلاستيكية بإحكام ؛
- مع تركيبات لأنابيب بلاستيكية ملحومة ؛
-
مجموع.
يتم أيضًا إصدار المجمعات بخيارين لونيين للتثبيت على الماء الساخن والبارد. الأجهزة مقسمة حسب عدد المنافذ.
كيفية تثبيت
عند تركيب الأسلاك المتوازية في شقة ، لا يحتوي الفرع الرئيسي على صنابير ، ويتم تثبيته بالموزع الذي تتصل به خطوط الإمداد.
من الضروري شراء أدوات لتركيب المشط. تتضمن العملية عدة خطوات:
- يتم تثبيت الصمامات الكروية عند نقاط ربط المشط مع الفرع الرئيسي. هذا ضروري للعزل عن إمدادات المياه العامة.
- تم تركيب مرشح خشن. سيمنع هذا الإجراء الجسيمات الكبيرة من دخول الأجهزة أثناء تدوير المياه المتسخة عبر الأنابيب.
- يتم تثبيت أجهزة القياس.
- بعد تثبيت العدادات ، يمكنك تركيب أجهزة تنظيف دقيقة (اختياري).
- مُثبت ، ضروري لمنع التدفق العكسي للمياه من الموزع إلى الناهض عندما تنخفض قوة التدفق.
- في منزل خاص ، يوصى بتركيب مخفض ضغط. مع الضغط الزائد ، سيتم تصريف السائل الزائد في المجاري.
ثم يتم تركيب المجمعات: منفصلة على رافعات الماء البارد والساخن. كل فرع مزود بصمام. اللحظة الحاسمة هي عدد نقاط الاستهلاك المقابلة لعدد المنافذ. إذا كان هناك مصدر ماء بارد فقط ، فإن مخرج المشط يوجه الماء إلى جهاز التسخين. ينتقل السائل من سخان الماء إلى مجمع آخر لتوزيع الماء الساخن.
التثبيت المخفي للمجمع ممكن بسبب عدم وجود اتصالات بين الجهاز والأجهزة الأخرى. عند إجراء التثبيت الخفي ، يتم إخفاء الأنابيب بالماء البارد في غلاف خاص مصنوع من البولي إيثيلين (الرغوي). سوف تعوض المسافة عن التمدد الحراري.
إذا كانت هناك دوائر للتدفئة الأرضية في نظام إمداد المياه ، بالإضافة إلى مشعات التدفئة ، فمن المستحسن تثبيت وحدات الخلط في التوصيلات. سوف يدور الماء بشكل منعزل من خلال دائرة درجة الحرارة المنخفضة ، وتضمن الوحدة إضافة الماء الساخن عندما تبرد الأرضية. ومع ذلك ، لا يتم تركيب الوحدة إذا كان النظام يتكون فقط من تدفئة أرضية. الصمامات ذات المحركات الميكانيكية مثبتة في مشعب الإرجاع.
إذا كانت الدوائر ، عند توصيلها بموزع واحد ، تختلف في الطول ، يصبح من الضروري تثبيت مقياس تدفق موازنة. يتم تنظيم القدرة على تمرير الماء من خلال دوران الحلقة. معدل التدفق الدقيق مرئي على النافذة بمقياس.
عند تركيب أسلاك إمداد المياه ، ليست هناك حاجة لصمامات التحكم ، لأن مقيدة للغاية. الأجهزة مثبتة في تجاويف جدارية موجودة في غرف جافة. غالبًا ما يوجد الجهاز في المرحاض. يوصى بتثبيت الأجهزة في خزانات خاصة.
مزايا وعيوب نظام التجميع
بشكل منفصل ، تجدر الإشارة إلى ميزة القدرة على توصيل المستهلكين الموجودين على مسافة بعيدة من الناهض. يسمح لك وجود صمام على كل منفذ بقطع الخطوط ، وهو أمر مناسب جدًا للإصلاح والصيانة.
مزايا الأسلاك المجمعة هي:
- ضغط الماء المستمر وإمداداته المستمرة بكميات كافية.
- سهولة التدقيق لتحديد العوائق والأعطال الأخرى في خطوط الأنابيب.
- أقل عدد من الوصلات الأكثر عرضة لخفض الضغط. لا يوجد عدد كبير من المحملات ، كما هو الحال في سلسلة الدوائر ، والتي تسمى الأسلاك المحملة.
- القدرة على منع الضغط محليًا لأعمال الوقاية والإصلاح عند القضاء على أعطال المستهلكين (غسالة ، صنبور ، كابينة دش ، بيديه ، حوض استحمام ، إلخ). في هذه الحالة ، يمكنك استخدام أجهزة وأجهزة أخرى.
للحفاظ على جاذبية الداخل ، يتم إخفاء هذه الأسلاك في صندوق به فتحة يتم من خلالها خدمة المجمع ، ويتم التحكم في وضع التشغيل ، ويتم حظر المنافذ. يمكن إخفاء العناصر المتبقية من خطوط الأنابيب في الجدران أو الأرضيات.
مع كل المزايا ، هناك أيضًا عيوب:
- غالي السعر. سوف تكون هناك حاجة إلى المزيد من المواد والسحابات. يتجاوز عدد الأنابيب التي يجب إنفاقها أثناء عملية التثبيت الحد الأدنى لمبلغ الشراء ، كما هو الحال مع التوصيل التسلسلي.
- - صعوبة في التركيب. لا يتعلق الأمر فقط بالجزء الأمامي من العمل. بالفعل في مرحلة الحساب ، قد تنشأ صعوبات. بالطبع يمكنك معرفة ذلك بنفسك ، لكن إشراك المتخصصين يعد ميزة واضحة وضمانة لفعالية النظام. صحيح أن مقدار العمل (وكذلك التعقيد) يؤدي إلى زيادة التكلفة المقدرة.
ولكن يتم تغطية أوجه القصور هذه من خلال حقيقة أنه يمكن تجهيز كل منفذ بمعدات إضافية ضرورية للتشغيل المستمر للمعدات وتركيبات السباكة. لذلك ، سيحتفظ صمام الفحص بالماء في الغلاية ، وسيحدد مفتاح الضغط الوضع المطلوب ، إلخ.
لكن كل هذا لن ينجح إلا إذا تم وضع المخطط بشكل صحيح. جامع يصطدم بالناهض (بعد العداد وصمام إغلاق الكرة). يتم توصيل أنبوب يذهب إلى المستهلك بكل منفذ بوصلة ملولبة. يمكن تزويده بجميع المعدات الإضافية اللازمة للتشغيل الفعال والآمن.
جهاز المجمع ومبدأ التشغيل
المجمع له شكل أسطوانة ، يتم حفر ثقوب على جانبيها. يتم تثبيت أجهزة حجب على المشط لتنظيم ضغط تدفق المياه. يوجد على الجانب النهائي مدخل قطره أكبر. يتلقى الماء من مصدر المياه.
على جانبين من الجهاز - خيوط داخلية وخارجية.باستخدام اتصال مترابط ، يتم توصيل الجهاز بالخط ، إذا لزم الأمر - بمجمع آخر. يتم تثبيت البطانات على الجوانب ، مما يؤدي بالنظام إلى نقاط استهلاك مختلفة. يسمى هذا النظام بالتوازي.
يتم وضع ماص صدمات أو سدادة في نهاية الجهاز في حالات مختلفة.
يمكن أن يحتوي مشط التوزيع من 2 إلى 4 منافذ. لتزويد عدد كبير من النقاط بالمياه ، يتم توصيل العديد من المجمعات ، ويتم وضع المقابس على الفتحات المتبقية.
تركيب وتوصيل الأنابيب
بعد تجهيز أنابيب السباكة في الشقة ، يمكنك تثبيت السباكة. عند تثبيت نظام إمداد بالمياه في المنزل ، لا تنسَ أن أي وصلات ملولبة يجب أن تكون موجودة في أماكن يمكن الوصول إليها لإجراء صيانة مريحة. يمكن تركيب الأنابيب الملحومة أو الملحومة في الأرضية أو الجدار.
يتضمن وضع السباكة في الشقة أيضًا تركيب معدات إضافية مصممة لإطالة عمر نظام السباكة بأكمله. لتنقية المياه من الشوائب (الرمل والصدأ) ينصح باستخدام فلاتر تنقية المياه وهي من ثلاثة أنواع:
- تنظيف خشن
- تنظيف جيد
- أجهزة تنقية مياه الشرب.
تجدر الإشارة إلى أن المرشحات الخشنة يمكن أن تطيل عمر السباكة. أما بالنسبة للفلاتر التي تقوم بالتنظيف الجيد ، فإن الغرض منها هو الاحتفاظ بالجزيئات الصغيرة ، مثل الأملاح والجير. كما ترى ، يمكن أن تتسبب السباكة في الشقة في الكثير من الصعوبات والمشكلات التي لا يمكنك حلها بنفسك في كل مرة.
- الميتييفسك
- فولغوغراد
- فورونيج
- يكاترينبورغ
- زيلينودولسك
- يوشكار أولا
- قازان
- كراسنويارسك
- موسكو
- نابريجني تشيلني
- نيجنكامسك
- نيزهني نوفجورود
- نوفوسيبيرسك
- بيرميان
- روستوف اون دون
- سمارة
- سان بطرسبورج
- أوليانوفسك
- تشيليابينسك
- ياروسلافل
إذا تم البدء في إصلاح شامل ، أو تم بناء الحمام من نقطة الصفر ، فمن المنطقي إلقاء نظرة فاحصة على توزيع المياه في المجمع.
- - اقتصادي
- الأسلاك المجمعة - عملي
مجاري العاصفة
الغرض الرئيسي من مجمعات مجاري العواصف هو جمع كل مياه الغلاف الجوي التي يتم تصريفها من منطقة معينة في مكان واحد. إنها خزانات محكمة الغلق تتصل بها خطوط الأنابيب من جميع نقاط مستجمعات المياه.
يتمتع مجمع الصرف الصحي ، كقاعدة عامة ، بسعة كبيرة بما فيه الكفاية ويتم تثبيته في بئر مُعد مسبقًا أو في الأرض.
يتم تثبيت هذا الخزان أسفل نقطة التجمد ، أو معزول بمواد حديثة (على سبيل المثال ، الصوف الزجاجي ، الصوف الحجري).
استبيانات لحساب عناصر المجاري العاصفة وطلبها:
مجمعات مياه الأمطار الحديثة المستخدمة في أنظمة الصرف الصحي المستقلة للمنازل والبيوت الخاصة والمؤسسات الصناعية والمرافق الاجتماعية والثقافية مصنوعة من مواد متينة ومقاومة للتآكل والبيئات العدوانية وتقلبات درجات الحرارة. تقوم شركة Flotenk الروسية المعروفة بتطويرها وتصنيعها من الألياف الزجاجية ، وتثبيتها مباشرة في مواقع العملاء.
تستخدم شركة "فلوتينك" لإنتاج مجمعات العواصف مادة مركبة مثل الألياف الزجاجية. بفضل خصائصها الممتازة ، تؤدي هذه الحاويات المهام الموكلة إليها بأفضل طريقة ممكنة.
بادئ ذي بدء ، يجب أن يقال إن مجمعات الألياف الزجاجية لتجميع مياه الأمطار من حيث خصائص قوتها ، ومقاومة الأحمال الميكانيكية الثابتة والديناميكية تتجاوز بشكل كبير تلك التي تنتجها الشركات الأخرى المصنوعة من البلاستيك (عادةً مادة البولي بروبيلين) ، وهي تقريبًا جيدة مثل المعدن منها.
هذه المجمعات لها كتلة صغيرة جدًا ، مما يسهل نقلها ومعالجتها وتركيبها.
تتمثل إحدى ميزات مجاري العواصف المصنوعة من الألياف الزجاجية وفي نفس الوقت في أنها تتمتع بسطح داخلي أملس تمامًا تقريبًا ، وتتشكل الرواسب عليه ببطء شديد ، وبالتالي نادرًا ما يكون من الضروري تنظيف جدران الخزانات.
من المنطقي شراء أو طلب مجمعات مياه الأمطار المصنوعة من الألياف الزجاجية من شركة Flotenk أيضًا لأنها معروضة بسعر تنافسي للغاية. تقوم هذه الشركة نفسها بتطويرها وتصنيعها ، وبالتالي فإن تكلفة الخزانات معقولة جدًا ، وهي أقل بكثير من تكلفة العديد من الوسطاء.
وظائف وميزات جامعي العواصف
مجمع مياه الصرف الصحي هو ، في الواقع ، تراكم كل الجريان السطحي ، الذي يتم تسويته فيه ، أثناء تنظيفه من الشوائب الميكانيكية. إذا كان هناك الكثير منهم في مياه الصرف ، فيمكن أن تكون هذه الأجهزة مجهزة بالإضافة إلى ذلك إما بمرشحات أو حواجز شبكية.
عند تصميم مجمعات الأمطار لتجميع مياه الأمطار من منطقة معينة ، يجب على المصممين مراعاة العاملين التاليين: الحد الأقصى المتوقع لمقدار الجريان السطحي المتراكم ، وكذلك طريقة التخلص منه. اعتمادًا على هذه الظروف ، يتم تحديد نوع السعة التي يجب أن يتمتع بها الخزان في حالة أو أخرى.
من مجمعات مجاري المطر ، يمكن نقل المياه المستقرة إلى حقول الترشيح أو (إذا كان مستوى تلوثها يتوافق مع المعايير الحالية) مباشرة إلى البيئة (الوديان ، الخزانات). في كثير من الأحيان ، يحاولون استخدامه بشكل أكثر عقلانية: يضخونه باستخدام مضخات غاطسة ، ثم يستخدمونه للري أو لأغراض منزلية أخرى.
