المعالجة البيولوجية

على عكس التنظيف الميكانيكي ، فإن التنظيف البيولوجي يعتمد كليًا على البكتيريا والكائنات الحية الدقيقة القابلة للحياة ، والتي ، في الواقع ، موجودة بالفعل في التربة والمياه والبيئات الأخرى وتؤدي أعمال الصرف الصحي الخاصة بها.

تستهلك الكائنات الحية الدقيقة أيضًا مياه العواصف أو تعالجها ، مما يؤدي إلى استقرار المياه الموجودة في خزانات الصرف الصحي وفصلها إلى حمأة ومياه نقية ، والتي تتدفق إلى خزان ثان ، حيث تخضع أيضًا لنفس المعاملة.

أداء مثل هذه المرافق العلاجية من 10 متر مكعب. م في اليوم ، والتي يمكن أن تكشف عن معدلات عالية من الخدمة للمستوطنات المتوسطة الحجم.

كيف يمكن تنقية مياه الأمطار؟

يمكن إجراء معالجة مياه الأمطار:

1. ميكانيكيا. في هذه الحالة ، يتم التقاط الجسيمات الكبيرة فقط ، والتي تترسب في عناصر النظام مثل مصيدة الرمل ؛
2. بالطريقة الفيزيائية والميكانيكية. عند استخدام طريقة العلاج هذه ، يمكن إزالة الجزيئات الكبيرة والزيوت والمنتجات البترولية غير القابلة للذوبان من الصرف ؛
3. بطريقة كيميائية. يسمح بتنقية مياه الصرف الصحي إلى أقصى حد باستخدام العناصر المذكورة أعلاه والمواد الكيميائية الإضافية.

تستخدم محطات معالجة مجاري العواصف المحلية الطريقتين الأوليين. الطريقة الثالثة مصممة لتنقية مياه الأمطار في المؤسسات الصناعية.

ميزات المعدات ومبدأ التشغيل

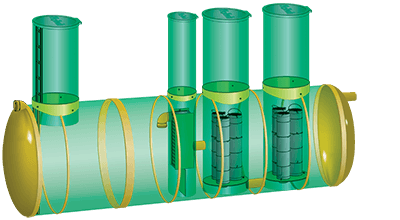

نظام التنظيف المعقد عبارة عن تصميم مكون من عدة مكونات ترشيح ، مصنوعة في مبيت متآلف. تشتمل المعدات على ثلاث مراحل تكميلية:

• فاصل الزيت الرمل
• كتلة الامتصاص
• فاصل الزيت.

تُظهر المعدات معًا نتيجة عالية في تنقية المياه السطحية من الملوثات الثقيلة وعناصر المنتجات البترولية والزيوت والرمل ومركبات التربة. يعتمد تكوين المعدات المدمجة في النظام ونوع المنتجات على الغرض الأساسي ومكان التصريف وكذلك مصدر المياه العادمة.

يتم تنظيم الدرجة المطلوبة من مؤشرات الجودة والتنقية من خلال معايير الدولة للسلامة التشغيلية والبيئية. لتصريف الجريان السطحي الذي يمر عبر النظام إلى الإغاثة ، يتم استخدام مرشحات قماشية إسفنجية. يتم التثبيت في خنادق تصريف خاصة لحجرة الامتصاص. لضمان التصريف في المسطحات المائية لأغراض الصيد ولأغراض أخرى ، من الضروري استخدام مادة ماصة.

فوائد استخدام نظام متكامل لمعالجة مياه الأمطار

• سهولة صيانة الجهاز
• يتم التثبيت في أقصر وقت ممكن ؛
• الترشيح الفعال للمياه التي تدخل النظام ؛
• يضمن السكن المقاوم للإجهاد الميكانيكي ودرجات الحرارة القصوى متانة وموثوقية نظام معالجة مياه الأمطار المتكامل ؛
• تكلفة منخفضة للحفاظ على تشغيل الجهاز ؛
• القدرة على استخدام النفايات السائلة المفلترة في مناطق مختلفة من المؤسسة.

OP-OM

يتم استخدامه عند تصريف النفايات السائلة المعالجة في مجاري المدينة.

الحجم

تدفق النفايات السائلة ، لتر / ثانية	قطر العلبة ، د ، مم	طول العلبة ، L ، مم	Din / Dout ، مم	التفاضل في الداخل / الخارج ، مم
6	1600	4500	160	200
10	1600	6400	200	200
15	1800	6800	200	200
20	2000	6700	200	300
25	2000	8000	200	300
30	2300	6800	250	300
40	2300	8800	250	300
50	2300	10100	250	300
65	2300	12600	315	300
80	3000	9500	315	400
90	3000	11300	400	400
100	3000	13300	400	400
120	3200	13000	400	400

OP-OM-SB (المرشحات)

يتم استخدامه عند تفريغ الجريان السطحي المعالج على التضاريس ، في الوديان ، في قنوات الصرف.

أبعاد

تدفق النفايات السائلة ، لتر / ثانية	قطر العلبة ، د ، مم	طول العلبة ، L ، مم	Din / Dout ، مم	التفاضل في الداخل / الخارج ، مم
1,5	1200	4000	110	120
3	1200	4400	110	120
6	1600	5500	160	200
10	1600	6400	160	200
15	1800	6800	200	200
20	2000	6700	200	200
25	2000	8000	200	200
30	2000	8000	250	200
40	2300	7600	250	200
50	2300	8100	250	300
65	2300	9100	315	300
80	2300	11600	315	300
90	2300	12600	400	300
100	2300	13100	400	400
120	3000	11300	400	400

OP-OM-SB (مادة ماصة)

يتم استخدامه عند تصريف النفايات السائلة المعالجة في الخزانات لأغراض مختلفة.

أبعاد

تدفق النفايات السائلة ، لتر / ثانية	قطر العلبة ، د ، مم	طول العلبة ، L ، مم	Din / Dout ، مم	التفاضل في الداخل / الخارج ، مم
1,5	1200	4000	110	120
3	1200	4400	110	120
6	1600	5500	160	200
10	1600	6400	160	200
15	1800	6800	200	200
20	2000	6700	200	200
25	2000	8000	200	200
30	2000	8000	250	200
40	2300	7600	250	200
50	2300	8100	250	300
65	2300	9100	315	300
80	2300	11600	315	300
90	2300	12600	400	300
100	2300	13100	400	400
120	3000	11300	400	400

صيانة مجاري العواصف وتنظيف الأنابيب

تتمثل الصيانة في الوقت المناسب لمجاري العواصف في تنظيف وإزالة الحطام من الأنابيب والمزاريب ، لكن تفاصيل هذه الإجراءات تختلف اختلافًا كبيرًا عن العمل الجاري.

مراحل العمل الرئيسية:

• فتح شبكات الحماية وإصلاحها أو استبدالها بأخرى جديدة إذا لزم الأمر ؛
• تنظيف أنابيب العاصفة - في أقسام طويلة يتم تنظيفها من خلال فتحات خاصة ؛
• التحقق من دقة مجسات التحكم.

ستضمن الصيانة في الوقت المناسب لمجاري العواصف تصريفًا مستمرًا لمياه الصرف وستؤثر بشكل إيجابي على البيئة. بعد كل شيء ، القمامة والحمأة التي تستقر في المزاريب والأنابيب يمكن أن تتراكم المواد الضارة.

لا تنس أنه خلال فترة التشغيل ، يجب إغلاق آبار الصرف الصحي ومنافذ الأنابيب بإحكام بالمقابس والفتحات ، فهذا سيوفرها من الحطام.

كما يجدر فحص بئر الصرف بشكل دوري لتراكم الرواسب من جزيئات التربة والرمل فيه ، بسبب التراكمات الكبيرة التي تدخل الأوساخ في الأنابيب. لمنع ذلك ، يجب ألا ننسى الصرف لتنظيفه.

يتم ذلك بشكل مستقل إذا كان لديك المعدات اللازمة ، أو يمكنك الاتصال بأخصائيي شركة Chisto Honestly للحصول على مساعدة احترافية في صيانة مجاري مياه الأمطار.

تركيب مرافق معالجة مياه الأمطار المحلية

يتم تركيب جميع مرافق معالجة مياه الأمطار وفقًا للمشروع المطور ، وفقًا لجميع القواعد والقواعد.

تجميع البناء

من الضروري تجميع المعدات في نظام تنظيف واحد وفقًا للقواعد التالية:

1. في المستوى الأول ، يتم تركيب حاوية لتراكم إعادة توزيع السوائل ؛
2. ثم يتم توصيل مصيدة رمال ، يتم فيها تنظيف تقريبي لمياه الأمطار ؛
3. بعد مصيدة الرمل ، يتم تركيب مصيدة زيت أو أي جهاز آخر يفصل الجزيئات الكبيرة من الزيت والبنزين وما إلى ذلك ؛
4. تتم المرحلة الأخيرة من التنقية في مرشح الامتصاص ؛
5. ثم تدخل المياه النظيفة البئر للتجميع أو التخلص.

تعليمات تركيب الأجهزة

يتم تركيب المعدات في موقعها الدائم على النحو التالي:

1. باستخدام معدات أو مجرفة ، تتم إزالة التربة في موقع محطة المعالجة. يجب أن تكون أبعاد الحفر والخنادق التي تمد الصرف الصحي وتصريف المياه النقية أكبر من أبعاد المعدات المركبة بما لا يقل عن 50 سم. يتم حفر الخنادق أيضًا بزاوية لضمان تدفق الجاذبية للسائل. يجب ألا تقل زاوية الميل عن 3 درجات ؛

1. يتم وضع وسادة رملية أسفل الخنادق والحفر. ينسكب الرمل بالماء وضغطه بعناية ؛
2. إذا كانت المعدات المراد تركيبها ثقيلة ، على سبيل المثال ، مرشح الامتصاص ، يتم تركيب قاعدة خرسانية أسفل الجهاز ؛
3. بعد تنفيذ الأعمال الأرضية ، يتم إجراء التجميع الأولي لمحطة المعالجة ؛
4. يتم تثبيت جميع مكونات النظام في الأماكن المخصصة. يجب أن تبرز فتحات فحص الهياكل إلى حد ما فوق مستوى سطح الأرض ؛

1. محطة المعالجة معزولة بمواد ، على سبيل المثال ، الصوف المعدني. هذا ضروري للتشغيل العادي للنظام في موسم البرد ؛

1. يتم عزل أنابيب المدخل والمخرج بمواد مقاومة للماء ، ويتم تقديمها في مجموعة واسعة من المتاجر. على سبيل المثال ، يمكنك استخدام العزلة ؛

1. التجميع النهائي لنظام التنظيف ؛
2. يتم معالجة جميع الوصلات بمادة مانعة للتسرب لزيادة مقاومة الماء ؛

1. يتم فحص النظام
2. من جميع الجوانب ، الأنابيب ومرافق المعالجة مغطاة بالرمال ، والتي يتم صدمها بالماء بشكل موثوق ؛

1. يتم الردم النهائي للتربة ووضع الاحمق الذي تم إزالته.

يجب تنفيذ جميع الأعمال المتعلقة بتركيب محطات معالجة مياه الأمطار بحذر وعناية. يمكن أن يؤدي أي خطأ إلى عدم تشغيل النظام وغمر الموقع وتلوثه بالمطر أو ذوبان المياه.

اعتمادًا على تحليل مياه الأمطار وشدة هطول الأمطار في المنطقة ، يتم اختيار معدات لمحطة معالجة مياه الأمطار المحلية. العناصر الإلزامية لمعالجة مياه الأمطار هي خزان تخزين ، ومرشح مصيدة رمل وبئر امتصاص. من المستحسن تطوير مشروع البناء مع المهنيين. يتطلب نظام التنظيف مراقبة مستمرة وصيانة في الوقت المناسب. يمكن إجراء التحكم بصريًا أو باستخدام مستشعرات متخصصة تشير إلى الحاجة إلى التنظيف.

1.
2.
3.
4.

تنقسم مرافق المعالجة لمناطق الضواحي أو الضواحي إلى نوعين: أجهزة لمعالجة مياه الصرف الصحي المنزلية ومرافق معالجة مياه الصرف الصحي. هذا هو الأخير الذي سيتم مناقشته في هذه المقالة.

هناك حاجة إلى محطات معالجة مياه الأمطار لمعالجة وتنقية السائل الذي سقط على الأرض في شكل ترسيب. هذه الهياكل هي عنصر من عناصر نظام الصرف الصحي العاصفة.

ما هو مدرج في النظام

تتشابه هذه الأنظمة من حيث المبدأ مع خزانات الصرف الصحي ، ووظيفتها ليست فقط استقبال وتخزين مياه الصرف الصحي المنزلية ، ولكن أيضًا للدفاع عنها وتنظيفها على عدة مراحل ، ثم إدخالها إلى التربة من خلال المرشحات.

هنا أيضًا ، في أنظمة مثل مرافق المعالجة المحلية ، مياه الأمطار وذوبانها ، التي تغسل القمامة المختلفة ، وجميع أنواع الزيوت ، والنفايات الصناعية ، والمنتجات النفطية ، ومواد البناء المتقادمة.

يشمل العناصر التالية:

• سعة التخزين؛
• مصائد وفواصل الماء عن الرمل والزيت والزيت والطلاء والبنزين والسوائل الثقيلة الأخرى ؛
• مرشح ماص
• خزان تحكم على شكل بئر حيث يتم أخذ عينات لدرجة تنقية المياه.

غرفة فصل التيار

هناك حاجة لمثل هذه الهياكل من أجل التمكن من تلقي عدد كبير من تدفقات المياه في وقت واحد. وحتى لا يتم تحميل النظام بشكل زائد ، يدخل الماء إلى غرفة خاصة ، حيث يتم تقسيمه إلى أجزاء ويتم تغذيته في غرف الامتصاص والترشيح.

من خلال المجمع أو الأنابيب المؤدية إلى محطة المعالجة ، يتم تغذية النفايات السائلة في سعة غرفة الفصل.

إذا تم تجاوز مستوى حجم المياه ، فإن الجريان السطحي الزائد من خلال قسم معين من خط الأنابيب يتم تصريفه مباشرة في مرفق تصريف مياه العواصف ، والتي يمكن أن تدخل مرة أخرى المدخل التالي إلى الغرفة.

سعة التخزين

تتمثل وظيفة التراكم في كبح بعض جريان العاصفة لفترة من الوقت من أجل الحفاظ على النظام بأكمله من التحميل الزائد ، خاصة خلال فترات مواسم الأمطار أو هطول الأمطار الغزيرة.

يتم إطلاق مثل هذه الحاوية من الماء تدريجياً مع تلاشي شدة المطر. يعتبر وقت جمع تدفقات العواصف وملء مثل هذه الحاوية يوميًا هو الوقت الأمثل.

مصيدة الرمل

هذه الخزانات في مرافق المعالجة ضرورية ببساطة. تم تصميم فلاترهم خصيصًا بحيث يمكن الاحتفاظ بالرمال بشكل فعال وأقصى حد.

ومع ذلك ، فهي لا تحتفظ بالرمل فحسب ، بل أيضًا بالعديد من الجزيئات المعدنية الأخرى بنسبة 65-75٪ ، والتي توجد في كتلة النفايات بأكملها.

هنا مبدأ التشغيل هو أن الرمل يتأخر عن طريق كبح معدل تغذية كتلة العاصفة بأكملها:

• في الجزء الأول من مصيدة الرمل ، تستقر الجزيئات الثقيلة على الفور ؛
• في الثانية ، تحت تأثير الألواح البلاستيكية الموجودة عند منحدر معين ، تنزلق الرمال لأسفل ؛
• في الجزء الثالث ، تسقط المصارف التي تم تنظيفها من الرمال بالجاذبية في الحجرة التالية.

يتم تنظيف مصيدة الرمل من الرواسب باستخدام آلة الصرف الصحي.

فاصل الزيت

يسمح لك جهاز مصيدة الزيت بفصل وتنقية المياه من أي زيت أو بنزين أو كيروسين أو سوائل دهنية أخرى أثقل وأكثف من الماء.

يعمل مجال الجاذبية وظاهرة مثل الاندماج هنا - دمج القطرات الدهنية أو الجزيئات عن طريق التجاذب.

في الحجرة الأولى
، كما هو الحال في مصيدة الرمل ، تقل سرعة مياه العواصف الواردة ، حيث تستقر الجسيمات العالقة.

الحجرة الثانية
- هذه هي وحدة الاندماج ، حيث تصبح جزيئات الدهون أكبر وتطفو.

وفي الحجرة الثالثة
يحدث نفس الشيء كما هو الحال في مصيدة الرمل - حيث يتم جمع المياه النقية وإدخالها في الغرفة التالية لمزيد من المعالجة.

مرشح امتصاص

تستخدم هذه المرشحات للمعالجة اللاحقة لمياه العواصف من أجل إمدادها إلى بئر التحكم.

هنا ، يتم معالجة النفايات السائلة من الجسيمات العالقة الدقيقة والناعمة جدًا ، وكذلك من المنتجات النفطية ذات معدلات الاستحلاب العالية.

طبقة من المواد الماصة الصلبة تمتص جميع المواد الضارة وتمتصها ، وتتسرب المياه النقية في بئر امتصاص الماء. تحتوي هذه الطبقة على كربونات نشطة من درجات مختلفة ، وبالتالي فإن المادة الماصة صديقة للبيئة.

أنواع

وفقًا لغرضهم ، يتم تقسيمهم إلى:

• تنقية المخلفات الصناعية السائلة؛
• تنقية مياه الصرف الصحي المنزلية ؛
• تنظيف مصارف مياه الأمطار.
• تنقية مياه الصرف الصحي مجتمعة.

أيضًا ، لا ينبغي لأحد أن ينسى أن مرافق العلاج تأتي في معايير وأبعاد وتصميمات مختلفة.

كل هذا يتوقف على الأحجام والتركيبات والشوائب التي تنتمي إليها محطة معالجة مياه الصرف الصحي:

• فردي (للاستخدام دون اتصال بالإنترنت) ؛
• محلي (الاستخدام المركزي للعواصف والصرف الصحي المنزلي) ؛
• الصناعية (تنقية المخلفات الصناعية السائلة).

وهي تختلف عن بعضها البعض من حيث كمية النفايات السائلة التي يتم توفيرها لمحطة المعالجة. إذا كانت الهياكل الفردية ، على سبيل المثال ، تخدم منزلًا خاصًا واحدًا ، فإن المباني المحلية مصممة لخدمة مجموعات كاملة من المنازل. يمكن بناء المرافق الأخيرة في محطات معالجة كاملة.

الحاجة إلى معالجة مياه الأمطار

تقوم محطات وأنظمة المعالجة الخاصة بشركتنا بفصل جميع أنواع التلوث ، وهي غنية جدًا بمياه الصرف الصحي المذابة والعواصف. وفقًا للمعايير والقواعد المعمول بها في بلدنا ، لا يمكن تصريف هذه النفايات السائلة في البيئة إلا عندما لا يتجاوز محتوى المواد الضارة بالبيئة وصحة الإنسان معايير معينة. تتيح لك معدات معالجة مصارف مياه الأمطار ، التي توفرها شركتنا ، ضمان وصولها إلى الظروف المطلوبة. وتجدر الإشارة أيضًا إلى أن العواصف غير المعالجة والمياه العادمة الذائبة تشكل خطورة أيضًا على المباني والهياكل. تتسبب الشوائب الكيميائية التي تحتويها في إتلاف العزل المائي ، مما يؤدي إلى بدء تدمير الأساسات وكذلك المرافق الموجودة تحت الأرض. بسبب زيادة الرطوبة ، تظهر الفطريات على العناصر الهيكلية مما يتسبب في أضرار جسيمة لها. وبالتالي ، من الضروري معالجة مياه العواصف ليس فقط لأنها مطلوبة من قبل المنظمين البيئيين ، ولكن أيضًا لأسباب عملية بحتة.

مراحل معالجة مياه الأمطار

تعمل محطات معالجة مياه الصرف الصحي الحديثة التي تصنعها شركتنا على إزالة الشوائب الضارة على عدة مراحل:

• فصل الرمل والشوائب الميكانيكية الأخرى ؛
• تنظيف مصارف مياه الأمطار من المنتجات النفطية ؛
• تطهير مياه الصرف الصحي.

في المرحلة الأولى من المعالجة ، تدخل مياه الصرف الصحي إلى فواصل الرمل. توجد خزانات أفقية أو رأسية حيث يتباطأ معدل تدفق النفايات السائلة ، وتحت تأثير قوى الجاذبية ، تستقر الشوائب الميكانيكية الموجودة فيها في القاع.

علاوة على ذلك ، يتم نقل المياه العادمة إلى جهاز مثل فاصل الزيت والبنزين.إنه يفصل منتجات الزيت المستحلب: تتركز في قطرات كبيرة إلى حد ما وتطفو على السطح ، وتشكل فيلمًا. نتيجة لذلك ، تدخله أيضًا أصغر جزيئات التعليق. إذا كانت مصارف العواصف تحتوي على نسبة عالية من المنتجات النفطية ، فمن المتصور تركيب وحدة امتصاص في محطة المعالجة. عنصره الرئيسي هو مرشح الكربون ، والذي يستخدم للمعالجة اللاحقة لمياه الصرف الصحي.

في المرحلة الأخيرة ، يتم تطهير مصارف مياه الأمطار. في محطة معالجة Flotenk ، يتم استخدام وحدات خاصة لهذا الغرض ، والتي يتم من خلالها تشعيع المياه العادمة بالأشعة فوق البنفسجية.

من أجل تبسيط وتسهيل تشغيل وصيانة مجمعات المعدات هذه بشكل كبير ، تزودها شركتنا بأنظمة تحكم مؤتمتة لمعالجة مياه الأمطار الصناعية. غالبًا ما يتم استخدامها في مرافق المعالجة في المنشآت الصناعية الكبيرة ، والمستوطنات المنزلية ، إلخ.

تاريخ التحديث: 04/12/2018

103583

اختيار نظام التنظيف دون اتصال بالإنترنت

يعتمد اختيار المعدات التي سيتم تضمينها في محطة معالجة مياه الصرف الصحي على نتائج الدراسات والحسابات:

1. يتم فحص التربة في موقع الموقع المقترح لمحطة المعالجة لتحديد معايير التركيب (عمق التجميد ، حدوث مياه الصرف الصحي ، وما إلى ذلك) ؛
2. تمت دراسة التركيب الكيميائي لهطول الأمطار ، وكذلك وجود جزيئات أخرى غير قابلة للذوبان فيها ، لتحديد المرشحات اللازمة لتنظيف السائل ؛

يتم إجراء الدراسات المذكورة أعلاه في المختبرات من قبل متخصصين مؤهلين.

1. يتم حساب كمية هطول الأمطار في المنطقة التي يقع فيها الهيكل. هذا مطلوب لتحديد حجم العناصر المكونة لمحطة المعالجة ؛

لتحديد حجم مياه الأمطار بشكل مستقل ، يتم استخدام الصيغة:

الحجم = q20 ∙ F ∙ φ
، أين

• F هي مساحة الموقع المطلوب منها جمع مياه الأمطار لتنقيتها ؛
• φ معامل يعتمد على أولوية تغطية الموقع (كما هو موضح في الجدول أدناه) ؛
• q20 هي القيمة التي تميز متوسط ​​مستوى هطول الأمطار في المنطقة (أمثلة في الجدول أدناه).

φ جدول المعامل

جدول قيم q20

منطقة	س 20
موسكو	80
نيزهني نوفجورود	90
سارانسك ، موردوفيا	80
قازان	80
سمارة	70
بينزا	80

1. يتم تحديد مكان تصريف النفايات السائلة المعالجة. يمكن النظر في الخيارات هنا لجمع المياه النظيفة وإعادة استخدامها أو التخلص منها في الخنادق على جانب الطريق أو المسطحات المائية الأخرى ؛
2. يتم وضع مخطط لعناصر نظام العلاج.

يفضل تصميم مرافق المعالجة واختيار موقع تركيبها بواسطة متخصصين أو بمساعدتهم المباشرة.
