افعل ذلك بنفسك شعاع الأسلاك لنظام التدفئة المنزلية

عناصر مخطط تسخين المجمع

التدفئة بالإشعاع لمنزل خاص عبارة عن هيكل يتكون من عدة عناصر رئيسية:

1. غلاية التدفئة. هذا الجهاز هو نقطة البداية ، حيث يتم توجيه المبرد الساخن منه إلى خطوط الأنابيب والمشعات. يجب أن تتوافق طاقة الوحدة الحرارية مع نقل الحرارة لمعدات التدفئة. يوجد هنا الفروق الدقيقة التالية: تخطيط الحزمة لنظام التدفئة ، على عكس الخيارات الأخرى للأنابيب ، لديه درجة أكبر من فقدان الحرارة ، والتي يجب أن تؤخذ في الاعتبار بالتأكيد عند حساب معلمات الجهاز.
2. مضخة الدورة الدموية. وفقًا لخصائص الجهاز ، يكون توزيع التسخين المشع من النوع المغلق ويتطلب تشغيله الدوران القسري لمبرد سائل. لهذا الغرض ، يتم تركيب مضخة خاصة تخلق ضغطًا معينًا وتضخ السائل. نتيجة لذلك ، يتم توفير نظام درجة الحرارة اللازم ، والذي يضمن التشغيل الفعال لنظام التدفئة.

عند اختيار مضخة الدوران للتدفئة المشعة ، يجب الانتباه إلى عدد من المعلمات ، بما في ذلك طول خطوط الأنابيب والمواد المستخدمة في تصنيع المشعات. بالإضافة إلى ذلك ، فإن قوة المضخة ليست من أهم خصائصها ؛ يجب مراعاة السرعة التي سيتم ضخ السائل بها.

توضح هذه المعلمة حجم المبرد الذي يتحرك بواسطة جهاز التدوير لكل وحدة زمنية

بالإضافة إلى ذلك ، فإن قوة المضخة ليست من أهم خصائصها ؛ يجب مراعاة السرعة التي سيتم ضخ السائل بها. توضح هذه المعلمة حجم المبرد الذي يتحرك بواسطة جهاز التدوير لكل وحدة زمنية.

جامع (ويسمى أيضًا المشط). إنه أيضًا عنصر مهم في شعاع الأسلاك لنظام التدفئة. تم تعيين المشط لوظيفة مجموعة المفاتيح المصممة للتزويد المركزي لمشعات التسخين بسائل التبريد (لمزيد من التفاصيل: "مشط التوزيع لنظام التدفئة - الغرض ومبدأ التشغيل").

يحتوي مخطط الحزمة لنظام التدفئة دائمًا على مجموعة متنوعة من عناصر التحكم في درجة الحرارة أو الإغلاق. أنها توفر الاستهلاك اللازم لناقل الطاقة الحرارية في كل فرع من فروع الهيكل. لتهيئة ظروف إضافية للتشغيل الأكثر كفاءة لهيكل التدفئة دون تكاليف غير ضرورية ، سيساعد تركيب موازين الحرارة وفتحات التهوية التي تعمل في الوضع التلقائي.

يتم تقديم الجامعين في السوق المحلية للمستهلكين في نطاق واسع. يعتمد اختيار جهاز معين على عدد دوائر التسخين المصممة أو المشعات المتصلة. الأمشاط مصنوعة من مواد مختلفة - يمكن أن تكون نحاسية أو فولاذية ، وكذلك منتجات بوليمر.

خزائن. يتطلب مخطط التسخين المشع أن تكون جميع العناصر المضمنة فيه موجودة في هياكل خاصة مجهزة لها. مشعب التوزيع للتدفئة. صمامات الإغلاق ، يجب وضع خطوط الأنابيب في خزانات متعددة ذات تصميم بسيط. كلاهما مدمج في مكان مخصص للحائط وخارجي ، لكن في نفس الوقت يختلفان في الوظائف والتطبيق العملي.

خزانات وكتل التجميع

في شقة مع توزيع تدفئة مشعة أفقي (على أرضيات المنازل الخاصة) ، يتم ترتيب مشعب التوزيع (العرض و "العودة") ، وجمع كل خطوط أنابيب الإمداد والعودة في منافذ البيع الخاصة بهم. يتم وضعها في خزانات معدنية ذات تصميم خاص ، وغالبًا ما تكون مدمجة في أقسام الحمامات وتفتح بداخلها.من الممكن أيضًا تركيب فتحات التوزيع في منافذ جدارية مرتبة خصيصًا. في كثير من الأحيان ، يتم دمج وحدة التجميع مع وحدة قياس الحرارة في خزانة تجميع واحدة.

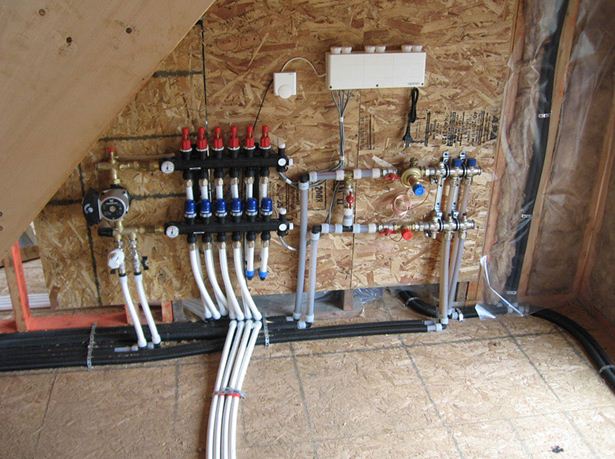

خزانة مجمعة مع وحدة قياس الحرارة.

يمكن أن تكون المجمعات كاملة ، وهي عبارة عن أقسام من الأنابيب السميكة ذات الفوهات الخارجة ، أو مجمعة على المحملات. يمكن أن تكون هذه الأجهزة:

• بلاستيك؛
• النيكل والنحاس المطلي؛
• نحاس؛
• الفولاذ المقاوم للصدأ.

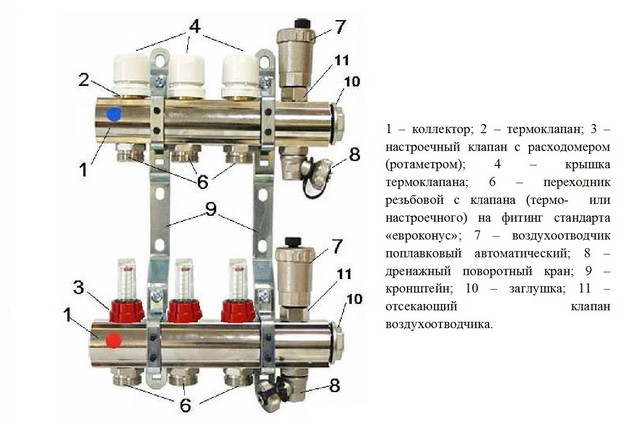

تنتج العديد من الشركات المصنعة المعروفة لمعدات التدفئة (VALTEC ، إلخ) كتل مشعب جاهزة تجمع بين مشعبات الإمداد والعودة ، وصمامات الضبط اليدوي (في مشعب الإمداد) ، والصمامات الحرارية (في مشعب الإرجاع) ، وفتحات الهواء الأوتوماتيكية ، صمامات الصرف وأقواس التثبيت.

كتلة مشعب كاملة.

يتم حل مهمة الضبط الفردي للنظام الحراري لكل فرع من فروع المبرد الفردي لنظام تسخين الحزمة المجمعة عن طريق ضبط الصمامات باستخدام عدادات التدفق المدمجة. يتم الحصول على الفروع بأطوال مختلفة ، ويميل المبرد إلى التدفق بأقصر طريقة وبأقل مقاومة هيدروليكية. يتدفق حول الفروع القصيرة بشكل أكثر كثافة ، مما يؤدي إلى تسخين المشعات المثبتة هناك بقوة أكبر.

تعمل صمامات الضبط على مشعب الإمداد على تغيير معدل تدفق الماء (مانع التجمد) ، وتضييق ممراتها الشرطية في دوائر قصيرة ، والتوسع في ممرات طويلة. يعد الإعداد عملية شاقة ، ولم يتم تصميم صمام الإعداد لإغلاق أو فتح تدفق سائل التبريد بسرعة على طول الدوائر. يتم تنفيذ هذه الوظيفة بواسطة صمامات ثرموستاتية.

الصمامات الحرارية الموجودة على المشعب - "رجوع" - هي صمامات تقوم بإيقاف التدفق بسلاسة يدويًا أو تلقائيًا. نظام التسخين المشع متوازن هيدروليكيًا بسهولة.

ميزات نظام تدفئة المنزل المشع

ومع ذلك ، هناك نقطة أخرى لا ينبغي إغفالها. إنه إعداد أو لائحة. يتم تنفيذه فقط في تنظيم الصمامات الموجودة على المجمع. لكن من الجدير بالقول أن مثل هذا النظام غير مريح لأنه يتعين عليك ضبط الأوضاع طوال الوقت ، وهو أمر لا يمكن دائمًا تحمله جسديًا بحتًا. بالإضافة إلى ذلك ، إذا كان لديك مبنى كبير إلى حد ما ، فمن الأفضل رفض هذه الفكرة.

Bonfire هو أول سليل مباشر للتدفئة المشعة ، والموقد الروسي هو مثال حي على ذلك. كبير ، يشغل مساحة كبيرة ، كان قادرًا على تدفئة المنزل بأشعة تحت الحمراء ، وبطريقة بسيطة - بالحرارة الحية. إذا كانت الغرفة دافئة ، فلن يحدث إشعاع حراري ، ويشعر الشخص بالراحة. وإذا كانت جدرانها باردة وسقفًا وعناصر داخلية أخرى ، فإنها تنتقل الأشعة تحت الحمراء المنبعثة من الإنسان إلى حد كبير. بالتأكيد ، يمكن لأي شخص أن يتذكر القشعريرة التي تمر عبر الجسم ، على ما يبدو ، في غرفة دافئة. هذا هو التبادل الحراري المشع ، والذي تم على أساسه بناء نظام التدفئة بالإشعاع للمنزل.

نظرة عامة على مخططات ومكونات نظام التدفئة

في المرحلة الأولى ، من الضروري اختيار مبدأ تشغيل نظام التدفئة. حتى قبل 20-25 عامًا ، لم يكن هناك بديل عمليًا - لقد صنعوا نظام جاذبية مفتوح. لذلك ، تم تقليل مسألة كيفية التثبيت الصحيح للتدفئة إلى اختيار قطر الأنابيب الفولاذية وانحدارها الصحيح. لكن ظهور العناصر الرئيسية لنظام مغلق في السوق قد أدى إلى توسيع نطاق اختيار المخطط بشكل كبير.

نظام تسخين الجاذبية

مخطط تسخين الجاذبية

المصدر الرئيسي لتسخين المياه بالنسبة لها هو غلاية الوقود الصلب (يمكن العمل على الديزل أو نفايات الزيوت). لا يمكن تركيب نماذج الغاز ، لأن تشغيلها العادي يعني زيادة الضغط في الأنابيب. يمكن التجميع الذاتي لنظام التدفئة بغلاية الغاز. ولكن في هذه الحالة ، يتم استخدام غطاء الوقود الصلب ، حيث يتم تركيب موقد غاز خاص.

قبل تثبيت التدفئة بشكل صحيح في منزل خاص ، تحتاج إلى تحديد مكوناته الرئيسية. بالإضافة إلى المرجل ، العناصر التالية إلزامية:

• أنابيب. بالنسبة لهذا النوع من التدفئة ، يمكنك استخدام النماذج البلاستيكية (البولي بروبلين ، البلاستيك المعدني) أو الفولاذ. من الأفضل اختيار قطر كبير - من 40 مم. وبهذه الطريقة يمكن تقليل المقاومة الهيدروليكية الكلية ؛
• خزان التوسع. مطلوب لتثبيت النظام في حالة ارتفاع درجة حرارة المبرد ؛
• صمام التوقف. تركيبه إلزامي ، لأنه أثناء أعمال الإصلاح أو الصيانة سيكون من الضروري منع تدفق المبرد في قسم معين من النظام ؛
• عقدة الشرب. مطلوب لإضافة المبرد. من أجل تحسينه ، غالبًا ما يتم تضمينه في تصميم خزان التمدد.

مجموعة كاملة من المبرد لنظام التدفئة أحادي الأنابيب

يتكون نظام الجاذبية في معظم الحالات من أنبوب واحد (لينينغراد). من أجل تركيب مبرد التسخين بشكل صحيح ، من الضروري تثبيت ممر جانبي على كل منهما. يجب أيضًا أن يؤخذ ذلك في الاعتبار عند شراء المكونات ووضع مخطط التثبيت العام.

بالإضافة إلى هذه المكونات ، من الضروري تركيب مقاييس الضغط. إذا لم يتم توفير هذا الجهاز في تصميم المرجل ، فيجب تثبيته على أنبوب المخرج.

لتركيب مبرد تدفئة ، من الضروري توفير رافعة Mayevsky فيه. من الضروري القضاء على اختناقات الهواء في النظام.

مخطط نظام التدفئة مع الدوران القسري

مخطط تسخين مغلق مع غلاية تعمل بالوقود الصلب

من الأصعب بكثير تثبيت نظام تسخين دوراني قسري. يكمن الاختلاف في خلق ضغط متزايد في الخط. هذا يساهم في زيادة طول خطوط الأنابيب ونظام درجة الحرارة المثلى للنظام بأكمله.

من الأفضل اعتبار المجموعة الكاملة لهذا المخطط باستخدام مثال أنابيب غلاية تعمل بالوقود الصلب. نظرًا لأنه بالنسبة لمعظم نماذج الغاز ، فإن الغالبية العظمى من المكونات جزء من التصميم (مضخة الدوران ، خزان التمدد ، إلخ). لذلك ، من أجل تركيب نظام التدفئة بنفسك ، بالإضافة إلى المرجل ، يجب أن يحتوي النظام على:

• مضخة الدورة الدموية. سيخلق المستوى الضروري من ضغط المبرد ؛
• خزان تمدد مغلق. يعمل كمعوض عندما يرتفع الضغط في النظام عن الضغط الحرج ؛
• مجموعة أمنية. يكرر جزئيًا وظائف خزان التمدد. إذا كانت مؤشرات الضغط مرتفعة للغاية ، فإن فتحة التهوية وصمام الصرف سيقللانها ، ويزيلان الهواء الزائد والمبرد من النظام ؛
• وقف الصمامات
• إعادة شحن العقدة.

كيف تقوم بتركيب نظام تدفئة من النوع المغلق بنفسك ، والأهم من ذلك - ما هو مخطط الأنابيب الذي تختاره؟ يوصي الخبراء بتثبيت أنبوب واحد ، حيث سيتم توصيل المشعات في هذه الحالة بالتوازي ، مما يضمن توزيعًا متساويًا لدرجة الحرارة في جميع أنحاء النظام.

يعد تركيب نظام تدفئة من النوع القسري أسهل بكثير من الدوران الطبيعي. بالإضافة إلى ذلك ، الخيار الأول هو الخيار الوحيد للمنازل ذات المساحة المتوسطة والكبيرة.

اختيار المنوع

يشتمل نظام التسخين المشع على مجمّع (مشط). هذا العنصر يشبه الأنبوب. لديها تجهيزات لمدخل ومخرج المبرد. بالنسبة لمخطط الحزمة ، يجب تثبيت نوعين من المجمعات.

سيكون أول هؤلاء هو مشط الإدخال. يتم توصيل مضخة بها ، بالإضافة إلى صمام توزيع سائل التبريد. يمكن أن يكون ثلاثي أو ثنائي الاتجاه. يحتوي الصمام على مقياس حرارة. يتم تثبيته في مبيت المجمع. الجهاز ينقل المعلومات إلى الصمام. يفتح أو يغلق المخمد ، ويخلط السائل الساخن في الدائرة.

يجمع مجمع المخرج المبرد المبرد ، والذي يتم إرجاعه إلى المرجل. السخان يسخن مرة أخرى.بالإضافة إلى ذلك ، يمكن تركيب جهاز التحكم في التدفق المتوازن على هذا الأنبوب الفرعي. تضمن مجموعة المجمع استقرار النظام. وهي مسؤولة عن تحسين وموازنة تسخين المبرد في النظام.

أنبوب واحد أفقي

أبسط نسخة من نظام التسخين الأفقي أحادي الأنبوب بوصلة سفلية.

عند إنشاء نظام تدفئة لمنزل خاص بيديك ، يمكن أن يكون مخطط الأسلاك أحادي الأنابيب هو الأكثر ربحية والأرخص. إنه مناسب أيضًا لكل من المنازل المكونة من طابق واحد والمنازل المكونة من طابقين. في حالة المنزل المكون من طابق واحد ، يبدو الأمر بسيطًا للغاية - المشعات متصلة في سلسلة - من أجل ضمان التدفق المتسق لسائل التبريد. بعد المبرد الأخير ، يتم إرسال المبرد عبر أنبوب إرجاع صلب إلى المرجل.

مزايا وعيوب النظام

بادئ ذي بدء ، سننظر في المزايا الرئيسية للنظام:

• سهولة التنفيذ؛
• خيار رائع للمنازل الصغيرة.
• مواد التوفير.

يعد مخطط التسخين الأفقي أحادي الأنبوب خيارًا ممتازًا للغرف الصغيرة التي تحتوي على أقل عدد من الغرف.

المخطط حقًا بسيط جدًا ومفهوم ، لذلك حتى المبتدئ يمكنه التعامل مع تنفيذه. يوفر توصيلًا تسلسليًا لجميع المشعات المثبتة. هذا مخطط تدفئة مثالي لمنزل خاص صغير. على سبيل المثال ، إذا كان هذا منزلًا من غرفة واحدة أو غرفتين ، فإن "تسييج" نظام ثنائي الأنابيب أكثر تعقيدًا لا معنى له كثيرًا.

بالنظر إلى صورة مثل هذا المخطط ، يمكننا أن نلاحظ أن أنبوب الإرجاع هنا صلب ، ولا يمر عبر المشعات. لذلك ، فإن مثل هذا المخطط أكثر اقتصادا من حيث استهلاك المواد. إذا لم يكن لديك أموال إضافية ، فسيكون هذا الأسلاك هو الأفضل بالنسبة لك - سيوفر المال ويسمح لك بتزويد المنزل بالتدفئة.

أما النواقص فهي قليلة. العيب الرئيسي هو أن البطارية الأخيرة في المنزل ستكون أكثر برودة من البطارية الأولى. ويرجع ذلك إلى المرور المتسلسل للسائل المبرد عبر البطاريات ، حيث ينبعث الحرارة المتراكمة إلى الغلاف الجوي. عيب آخر للدائرة الأفقية أحادية الأنبوب هو أنه إذا فشلت إحدى البطاريات ، فسيتعين إيقاف تشغيل النظام بأكمله مرة واحدة.

على الرغم من بعض العيوب ، لا يزال مخطط التدفئة هذا مستخدمًا في العديد من المنازل الخاصة في منطقة صغيرة.

ميزات تركيب نظام أفقي أحادي الأنبوب

إنشاء تسخين المياه لمنزل خاص بيديك ، سيكون من الأسهل تنفيذ مخطط به سلك أفقي أحادي الأنابيب. أثناء عملية التثبيت ، من الضروري تركيب المشعات ، ثم توصيلها بأقسام الأنابيب. بعد توصيل المبرد الأخير ، من الضروري قلب النظام في الاتجاه المعاكس - من المرغوب فيه أن يعمل أنبوب المخرج على طول الجدار المقابل.

يمكن أيضًا استخدام مخطط تسخين أفقي أحادي الأنبوب في المنازل المكونة من طابقين ، حيث يتم توصيل كل طابق بالتوازي هنا.

كلما كان منزلك أكبر ، زاد عدد النوافذ الموجودة به وزاد عدد المشعات. وفقًا لذلك ، يزداد فقد الحرارة أيضًا ، ونتيجة لذلك تصبح أكثر برودة بشكل ملحوظ في الغرف الأخيرة. يمكنك تعويض الانخفاض في درجة الحرارة عن طريق زيادة عدد الأقسام الموجودة في المشعات الأخيرة. لكن من الأفضل تركيب نظام به تجاوزات أو بالتدوير القسري لسائل التبريد - سنتحدث عن هذا بعد قليل.

يمكن استخدام مخطط تدفئة مماثل لتدفئة المنازل المكونة من طابقين. للقيام بذلك ، يتم إنشاء سلسلتين من المشعات (في الطابقين الأول والثاني) ، متصلتين بالتوازي مع بعضهما البعض. يوجد أنبوب إرجاع واحد فقط في مخطط توصيل البطارية هذا ، يبدأ من المبرد الأخير في الطابق الأول. هناك أيضًا أنبوب عودة متصل ، ينزل من الطابق الثاني.

نظام التدفئة المشع لمنزل من طابقين هو الخيار الأفضل

في الوقت الحالي ، لا يمكن العثور على نظام تدفئة أرضية أكثر كفاءة واقتصادية للمنازل الريفية الخاصة المكونة من طابقين من مخطط شعاع ثنائي الأنابيب. بعد اختيار المعدات بشكل صحيح ، بالإضافة إلى حساب جميع الفروق الدقيقة وإكمال التثبيت ، كما هو مطلوب في التعليمات ، يمكنك ضمان الراحة والراحة في المنزل.

من المهم الإشارة إلى حقيقة أن المشعات التقليدية هي أجهزة التسخين الرئيسية في نظام الحزمة المزدوجة الدائرة. بغض النظر عن الحجم والمواد (ويمكن أن تكون إما من الحديد الزهر أو الألومنيوم) ، يجب تركيب هذه الوحدات بشكل صحيح:

بغض النظر عن الحجم والمواد (ويمكن أن تكون إما من الحديد الزهر أو الألومنيوم) ، يجب تركيب هذه الوحدات بشكل صحيح:

1. يجب تركيب بطاريات التدفئة فقط تحت فتحات النوافذ ؛
2. يجب تركيب جميع مشعات التدفئة على نفس الارتفاع ؛
3. توجد زعانف البطارية عموديًا فقط - وإلا فسيكون الدوران الطبيعي لسائل التبريد مستحيلًا ؛
4. من الضروري توفير نظام تصريف يتم من خلاله استبدال المبرد.

نظام تدفئة ثنائي الأنابيب لمنزل من طابقين

تعني الغلاية أيضًا الكثير (انظر كيفية اختيار غلاية تسخين الغاز)

للتشغيل العادي لنظام ثنائي الدائرة ، من المهم اختيار غلايات حديثة وفعالة. ستجعل هذه المعدات (وحتى المزودة بالأتمتة) من الممكن ضمان التسخين الأمثل لكل غرفة في منزل من طابقين ، مما يوفر الوقود والموارد المالية بشكل كبير والحصول على الماء الساخن

نظام التدفئة لمبنى من طابقين لنظام التدفئة المشع ثنائي الأنابيب ليس فقط منتجًا وفعالًا للغاية ، ولكنه يتطلب أيضًا البداية الأولى.

لذلك ، على سبيل المثال ، قبل بدء التشغيل المباشر ، من المهم موازنة النظام بشكل صحيح ، وضبط تدفق السوائل لكل حلقة من خطوط أنابيب الإمداد والعودة. هذه هي الطريقة الوحيدة لتوفير الوقود ، وضمان أعلى مستوى ممكن من التدفئة

أنظمة التدفئة الحديثة

لقد مر وقت طويل جدًا منذ زمن الموقد الروسي ، وعلى الرغم من أنه خيار مثالي للتدفئة بالإشعاع في المنزل. لكن في الوقت الحاضر ، تركيبه في شقة بالمدينة هراء. لكن التقنيات تتطور كل يوم ، لذا فإن جميع أنظمة التدفئة ، بما في ذلك الأنظمة المشعة ، المثبتة في كل من المنازل الخاصة والشقق ، في الغالب ، هي الأحدث وتكييفًا لاحتياجات كل شخص.

يتم تقسيم أنظمة التدفئة ، أولاً وقبل كل شيء ، وفقًا لكيفية توصيل الأنابيب من المجمع إلى المشعات. هذه عدة أنواع من الأنظمة مثل ؛

• أنبوب واحد
• أنبوبان
• إشعاع؛

مبدأ التسخين الإشعاعي هو أن الأسلاك من المجمع ، الموزع الرئيسي لسائل التبريد ، مخصصة لكل مشعاع على حدة. هذه هي أهم ميزة في هذا النظام - يمكن تشغيل وإيقاف المشعات ، بشكل فردي وكمجموعة.

بالإضافة إلى ذلك ، يمكن تعديل صمام إمداد الحرارة. على سبيل المثال ، إذا كان المطبخ لا يتطلب مثل هذا القدر من الإشعاع الحراري ، بسبب تشغيل الأجهزة المنزلية التي تعمل كمصدر إضافي للحرارة ، فيمكن ثمل الصمام. يمكن القيام بذلك بحيث تدخل الحرارة إلى المطبخ ، ولكن ليس بنفس الكمية كما في الغرف الأخرى. يمكن فعل الشيء نفسه مع تلك الغرف التي لم يتم استخدامها للغرض المقصود منها ، ولكن يجب الاحتفاظ بها دافئة. من خلال تنظيم إمداد الحرارة ، يزداد الاقتصاد في استهلاك الوقود أيضًا. ونتيجة لذلك ، فإن قراءات مقياس الحرارة مرضية أيضًا.

كيف يتم تدفئة مبنى متعدد الطوابق؟

• مبدأ تشغيل وحدة المصعد
• حول نظام التدفئة لمبنى متعدد الطوابق

يعتبر نظام التدفئة لمبنى متعدد الطوابق ذا أهمية خاصة ؛ ويمكن اعتباره باستخدام مثال مبنى قياسي مكون من خمسة طوابق.من الضروري معرفة كيفية عمل التدفئة وإمدادات المياه الساخنة في مثل هذا المنزل.

مخطط التدفئة لمنزل من طابقين.

المنزل المكون من خمسة طوابق يتضمن تدفئة مركزية. المنزل لديه مدخلات التدفئة الرئيسية ، وهناك صمامات المياه ، قد يكون هناك العديد من وحدات التدفئة.

في معظم المنازل ، يتم غلق وحدة التدفئة ، وذلك لتحقيق الأمان. على الرغم من أن كل هذا قد يبدو معقدًا للغاية ، يمكن وصف نظام التدفئة بكلمات يسهل الوصول إليها. أسهل طريقة هي أخذ مبنى من خمسة طوابق كمثال.

مخطط تدفئة المنزل على النحو التالي. توجد مجمعات الطين بعد صمامات المياه (يمكن أن يكون هناك مجمع طين واحد). إذا كان نظام التسخين مفتوحًا ، فبعد مجمعات الطين ، من خلال أدوات الربط ، توجد صمامات تقف من المعالجة والإمداد. يتم إنشاء نظام التدفئة بطريقة لا يمكن سحب المياه ، حسب الظروف ، من الجزء الخلفي من المنزل أو من مصدر الإمداد. الشيء هو أن نظام التدفئة المركزية لمبنى سكني يعمل على الماء المحموم ، ويتم توفير المياه من بيت المرجل أو من CHP ، وضغطها من 6 إلى 10 Kgf ، ودرجة حرارة الماء تصل إلى 1500 درجة مئوية. الماء في حالة سائلة حتى في الطقس شديد البرودة بسبب زيادة الضغط ، لذلك لا يغلي في خط الأنابيب لتكوين بخار.

عندما تكون درجة الحرارة عالية جدًا ، يتم تشغيل DHW من الجزء الخلفي من المبنى ، حيث لا تتجاوز درجة حرارة الماء 700 درجة مئوية. إذا كانت درجة حرارة المبرد منخفضة (يحدث هذا في الربيع والخريف) ، فإن درجة الحرارة هذه لا يمكن أن تكون كافية للتشغيل العادي لإمداد الماء الساخن ، ثم يأتي الماء لإمداد الماء الساخن من الإمداد إلى المبنى.

يمكنك الآن تفكيك نظام التدفئة المفتوح لمثل هذا المنزل (وهذا ما يسمى بمدخول المياه المفتوحة) ، مثل هذا المخطط هو الأكثر شيوعًا.

أنواع أنظمة التدفئة المشعة

رسم تخطيطي مرئي لنظام التدفئة في منزل خاص.

يمكن تركيب نظام التدفئة المشع في منزل خاص مع الدوران القسري والطبيعي للحامل الحراري. في الوقت الحاضر ، نادرًا ما يتم استخدام نظام ذو دوران طبيعي ، لأنه يتطلب استخدام أنابيب بقطر كبير جدًا ، وهو أمر غير مناسب جدًا لمنزل خاص. بالإضافة إلى ذلك ، تم تجهيز هذا النظام بخزان تمدد ، يكون تركيبه ضروريًا في أعلى نقطة في منزل من طابقين ، وهو أمر غير مناسب أيضًا. ولكن في الوقت نفسه ، سيساعد نظام التسخين المشع مع الدوران الطبيعي في التوفير عند التثبيت ، حيث لن يتطلب معدات إضافية باهظة الثمن (مضخات ، وأجهزة استشعار درجة الحرارة ، وفتحات التهوية ، وما إلى ذلك).

يتم استخدام نظام تسخين المجمع مع الدوران القسري على نطاق واسع ، وتتمثل ميزته الرئيسية في الدوران الاصطناعي للحرارة عبر الأنابيب. لهذه الأغراض ، يتم تركيب مضخة خاصة في خط الإمداد أو الإرجاع. يجعل الدوران القسري من الممكن تقليل فرق درجة الحرارة بين مدخل ومخرج المياه ، كما أنه يبسط نظام التدفئة نفسه ، مما يجعله أكثر إحكاما ويساعد على تجنب الاستهلاك غير الضروري للمواد. نظام التدفئة هذا مستقل تمامًا عن تصميم المنزل وموقع الغرف المدفأة فيه. لا تلعب المقاومة الهيدروليكية لخط الأنابيب وطول الفروع دورًا خاصًا. وبسبب تركيب الأجهزة الأوتوماتيكية الحديثة ، من الممكن تغيير درجة الحرارة حسب الظروف الجوية والرغبات الفردية للسكان. كل هذه المزايا تجعل هذا النظام عالميًا.

اختيار الأنابيب لنظام التدفئة

الأكثر شيوعًا لتركيب أنظمة التدفئة في المنازل المكونة من طابقين هي الأنابيب المعدنية والبلاستيكية. هذا يرجع في المقام الأول إلى حقيقة أن الرواسب لا تترسب على المنتجات المصنوعة من المواد البوليمرية وأنها مقاومة للتآكل.السعر المنخفض نوعًا ما هو ميزة أخرى للأنابيب المعدنية والبلاستيكية. يتم إجراء جميع التوصيلات دون استخدام اللحام باستخدام وصلات ملولبة أو ضغط ، مما يبسط التثبيت قدر الإمكان. ومع ذلك ، فإن هذه الأنابيب لها عيب واحد - معامل التمدد الحراري العالي ، والذي ، إذا تم استخدامه بشكل غير صحيح ، يمكن أن يؤدي إلى حدوث تسرب.

إيجابيات وسلبيات نظام التدفئة المشع

تشمل عيوب التدفئة بالإشعاع في المنزل ما يلي:

• عدد كبير من المواد ، ونتيجة لذلك ، تكلفة أعلى ؛
• الحاجة إلى مكان خاص للكتلة المجمعة.

مزايا نظام الشعاع هي:

سهولة التثبيت بسبب قلة عدد عناصر التوصيل ؛
وضع خفي للأنابيب في الأرض ؛
الاستقرار الهيدروليكي ، وهو أمر مهم بشكل خاص عند استخدام السباكة المستوردة ؛
القدرة على إيقاف تشغيل كل مبرد على حدة ، بينما يعمل الآخرون في الوضع العادي ؛
التحكم في درجة الحرارة في كل غرفة منفصلة ؛
توازن النظام ، يتم تسخين جميع الغرف بالتساوي.

عند تطوير مشروع لنظام تدفئة مشع ، من الضروري تفصيله قدر الإمكان ، وهذا من شأنه أن يبسط التثبيت بشكل كبير ويساعد في تجنب المشاكل في المستقبل. وتجدر الإشارة أيضًا إلى أن التكاليف الفعلية ستتجاوز دائمًا التكاليف المخطط لها ، ويجب أن يؤخذ ذلك في الاعتبار عند وضع التقدير. ولكن ، على الرغم من كل شيء ، فإن نظام التدفئة المشع فعال للغاية وقادر على توفير أقصى درجات الراحة في منطقة سكنية.

أنواع مختلفة من شعاع الأسلاك

الطريقة 1. مع دوران المياه القسري

في السابق ، لم يكن مخطط تسخين الشعاع المجهز بمضخات تضخ المياه شائعًا للغاية بسبب التكلفة العالية للأجزاء. ولكن في الوقت الحالي ، انخفض سعر المعدات بشكل كبير ، ويختاره عدد متزايد من الأشخاص.

يتمثل الاختلاف الرئيسي عن مخطط الجاذبية في أن السائل (الماء أو مانع التجمد) يتدفق من المرجل إلى البطاريات ويعود ليس بسبب الاختلاف في درجة الحرارة والضغط ، ولكن بمساعدة المضخات.

ينتج عن هذا الفوائد التالية:

• لا توجد قيود على الهندسة وعدد الغرف في بناء المساكن ؛
• يمكن تركيب التدفئة في أي منطقة من المبنى ؛
• لتوصيل المشعات والمجمعات ، يمكنك استخدام الأنابيب من أي طول ، بدون منحدر.

المضخة هي أحد عناصر نظام التسخين المشع للدوران القسري

نصيحة! على الرغم من حقيقة أنه يمكن تركيب مضخة الدوران في أي مكان في النظام ، فمن المستحسن القيام بذلك في مشعب الإرجاع قبل توفير المبرد للغلاية. هناك ، درجة حرارة السائل هي الأدنى ، والتي لها تأثير إيجابي على عمر خدمة الجهاز.

الطريقة 2. مع دوران الماء الطبيعي

في هذه الحالة ، يتحرك المبرد بسبب الجاذبية: يصبح الماء الساخن أقل كثافة وأخف وزناً ، وبالتالي يتم إجباره على الخروج إلى النقطة العليا من النظام ، وبعد ذلك ، عندما يبرد ، يتدفق عبر المجمعات والمشعات ، ثم يعود إلى السخان.

يحتوي نظام تسخين شعاع الجاذبية على الميزات التالية:

1. أثناء التثبيت ، يلزم وجود خزان تمدد مفتوح ، يتم تثبيته في أعلى نقطة. يعوض التمدد الحراري لسائل التبريد ويمنع زيادة الضغط الداخلي في خطوط الأنابيب.
2. لا تتطلب شبكة التدفئة المشعة ذات الدوران الطبيعي تركيب معدات كهربائية باهظة الثمن ، مما يقلل بشكل كبير من التكلفة المقدرة للعمل.
3. التسخين بالدورة الدموية الطبيعية غير متطاير تمامًا. حتى مع انقطاع التيار الكهربائي ، والذي يحدث غالبًا في الأكواخ الصيفية أو في المناطق الريفية ، فلن تترك بدون تدفئة.

نظام التسخين بالجاذبية لا يستخدم المضخات

ميزات الأسلاك الشعاع والعناصر

يعد نظام التدفئة الأمثل بمساعدة الإشعاع المشع مناسبًا بشكل خاص للمباني السكنية أو المنازل الخاصة التي تحتوي على أكثر من طابق واحد والعديد من الغرف. هذا يزيد بشكل كبير من كفاءة جميع المعدات ككل ، ويضمن إمدادًا حراريًا عالي الجودة ويقلل بشكل كبير من كمية مؤشرات الحرارة والطاقة.

مبدأ تشغيل نظام التسخين المشع بسيط للغاية ، لكن له بعض الميزات. على سبيل المثال ، إذا كان المبنى يتكون من عدة طوابق ، فسيتم تضمين تركيب المجمع في كل طابق. علاوة على ذلك ، في كثير من الحالات ، لا يتم تثبيت جامع واحد ، ولكن يتم تركيب العديد من المجمعات ، ويتم بالفعل وضع الأنابيب منها ، وتنظيم الإمداد المباشر والعكسي لسائل التبريد. وتجدر الإشارة أيضًا إلى حقيقة أن التدفئة بالإشعاع في المنزل لا تعمل بفعالية إلا إذا كان المنزل معزولًا جيدًا. مما يؤدي إلى أقل قدر من فقدان الحرارة. إذا كان المنزل معزولا من الداخل. وخارجها - لن تكون هناك مشاكل مع التسخين وفقًا لمبدأ الأشعة تحت الحمراء. على العكس من ذلك ، إذا تم إنفاق كل الحرارة على جدران التدفئة وألواح النوافذ والأرضيات وما إلى ذلك.

لكن نظام التسخين المشع هو في حد ذاته هيكل معقد. الجمع بين العناصر الأساسية والإضافية اللازمة للعمل عالي الجودة. يمكن أن يشمل ذلك ؛

• سخان مياه. وهو العنصر الرئيسي تقريبًا. يتم من خلاله توفير الحرارة للأنابيب ومن خلال الأنابيب إلى المشعات.
• مضخة دائرية. مما يخلق ضغطًا معينًا في الأنابيب ، يتم من خلاله تدوير المبرد ، والحفاظ على درجة حرارة مريحة على النحو الأمثل في المبنى. كما يضمن التشغيل الفعال لنظام التدفئة بالكامل ؛
• المجمع (أو ، بعبارة أخرى ، المشط) ، هو عنصر آخر مهم في نظام التسخين المشع. إنه ، كما كان ، المركز ، ومنه يأتي الإمداد المنتظم وتوزيع الحرارة على جميع غرف المنزل ؛
• خزانة. حيث يجب إخفاء جميع عناصر أسلاك التدفئة. خزانة متشعبة تخفي التوزيع المتشعب نفسه. الأنابيب والصمامات. إنه تصميم بسيط إلى حد ما ، لكنه عملي وعملي للغاية. يمكن أن تكون موجودة في الخارج ومدمجة في الحائط ؛

ما هو الفرق بين الأسلاك المحملة وشعاع الأسلاك

هذا التثبيت معقد للغاية ، مما يزيد من خطر حدوث أعطال في حالة حدوث أخطاء في التركيب أو انخفاض مفاجئ في الضغط في نظام التدفئة.

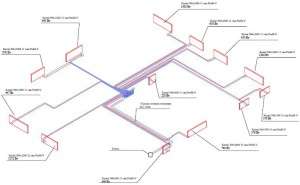

مخطط الأسلاك الشعاع

يتضمن توزيع التسخين الإشعاعي مد الأنابيب من كل مشعاع إلى مجموعة مفاتيح خاصة - مجمّع أو ، كما يُطلق عليه أيضًا ، مشط. بطبيعة الحال ، يزداد استهلاك الأنابيب هنا بشكل كبير. بالإضافة إلى الأنابيب ، سيحتاج كل مبرد إلى صمامات الإغلاق الخاصة به - الصمامات ، والثرموستات ، والمحملات ، والأجزاء الصغيرة الأخرى ، والتي يجب تثبيت بعضها على كلا الأنبوبين - الإمداد والعودة.

ولكن على الرغم من الاستهلاك العالي للمكونات ، فإن مثل هذا النظام يجعل من الممكن في حالة الطوارئ إيقاف تشغيل أي مشعاع أو مجموعة أو غرفة منفصلة أو أرضية كاملة بسرعة. يمكن أن يستمر نظام التدفئة في العمل وتدفئة الغرف خلال هذا الوقت.

بالإضافة إلى ذلك ، مع الأسلاك الشعاعية ، عادة ما تكون الأنابيب مخفية تحت غطاء الأرضية ، بغض النظر عن موادها.

هذا يعطي فرصة إضافية لجعل الأرضية دافئة ، وهو أمر مهم جدًا في المنازل التي لا يكون فيها الطابق السفلي معزولًا. أنبوب من قطعة واحدة ، بدون وصلات ، مصنوع من البولي إيثيلين المتصالب وموضوع تحت الأرض ، يزيل خطر التسرب ، ويتم إجراء جميع الإصلاحات ، إذا لزم الأمر ، مباشرة عند وصلات الرادياتير أو في المشعب

الدوران الطبيعي والقسري لسائل التبريد باستخدام أسلاك شعاع - أيهما أفضل

يمكن تنفيذ تدفئة أي مبنى عن طريق الدوران الطبيعي لسائل التبريد أو قسريًا.قد يعمل نظام التدفئة المشع لمنزل من طابقين في كلتا الحالتين.

الدوران الطبيعي والقسري لسائل التبريد مع أسلاك شعاع

مع الدوران الطبيعي لسائل التبريد ، يكون تشغيل نظام التدفئة ، بالطبع ، أسهل وأرخص. لا حاجة لشراء مضخة دورانية ، وأجهزة استشعار مختلفة ، وأجهزة ترموستات وغير ذلك. يعتبر هذا النظام مناسبًا تمامًا إذا كان هناك بناء طويل ولم يكن للمبنى اتصال بشبكة طاقة مركزية أو لمنزل ريفي ، إذا لم يكن السكن فيه دائمًا.

ولكن من ناحية أخرى ، فإن نظام التسخين الدوراني الطبيعي يتضمن تركيب أنابيب ذات قطر كبير وتركيب المنحدر الضروري عند وضعها. بالإضافة إلى تركيب خزان التمدد ، والذي يجب أن يكون موجودًا في أعلى نقطة في المبنى ، يتم ذلك عادةً في العلية. ونظرًا لأن العلية ليست دائمًا معزولة ، يصبح من الضروري عزل الخزان نفسه في الشتاء ومراقبة حالة المبرد فيه باستمرار.

يكتسب التسخين المشع في المنزل مع الدوران القسري لسائل التبريد المزيد والمزيد من المعجبين. إذا كان مثل هذا النظام في الماضي القريب فضولًا للمستهلك العادي ، يتم الآن تثبيت مضخات الدوران في كثير من الأحيان في المنازل ، مما يحفز ذلك من خلال حقيقة أن هذه المعدات تسمح لك بزيادة درجة الحرارة في المنزل مع تقليل التكلفة المالية للطاقة . وبالفعل هو كذلك.

واجه الكثير مثل هذا التأثير عندما يكون أنبوب الإمداد بدرجة حرارة عالية بدرجة كافية ، ويكون أنبوب الإرجاع دافئًا قليلاً ، ونتيجة لذلك ، يكون المنزل باردًا نوعًا ما. عند تركيب مضخة الدوران ، تكون درجة حرارة كلا الأنبوبين متماثلة ، مما يؤدي إلى زيادة درجة الحرارة الإجمالية في الغرفة بنفس تكلفة الغاز أو الخشب أو الكهرباء ، وربما أقل. في هذه الحالة ، يمكن تركيب المضخة على أي أنبوب - عند الإمداد أو الإرجاع. وتتمثل وظيفتها في التقدم بسرعة تحت ضغط معين لسائل التبريد ، ونتيجة لذلك يتم استبعاد تكوين الجيوب الهوائية ، ويتم تسخين جميع أجهزة التسخين بالتساوي.
