مقارنة بين المواد المانعة للتسرب لوصلات السباكة الملولبة

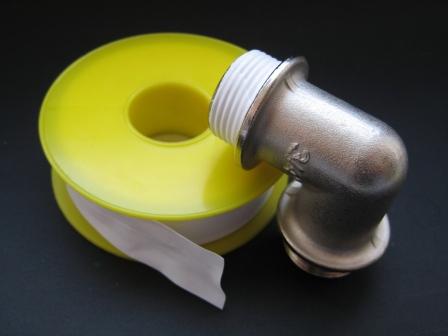

الخيط الختم بشريط FUM.

يشير الاختصار FUM إلى مادة الختم البلاستيكية الفلورية. يتحمل FUM درجات الحرارة من -200 درجة مئوية إلى 240 درجة مئوية والضغط حتى 30 جوًا. لذلك ، يمكن استخدامه في كل من أنظمة التدفئة وشبكات إمدادات المياه. FUM مناسب للمبردات غير المتجمدة والبيئات العدوانية الأخرى. لإغلاق الخيوط على أنابيب الغاز ، يتم استخدام شريط غاز خاص FUM (يكون أكثر سمكًا من الماء). طريقة الختم هذه بسيطة للغاية ، وأنا شخصياً أفضل إغلاق الخيط بشريط FUM ، لكن هذه مسألة مهارة وذوق. أوجه انتباهكم إلى الفيديو التالي حول هذه المشكلة:

الخصائص التقنية الرئيسية لشريط الختم

فيديو

يحتوي شريط FUM على الخصائص التالية:

1. معامل احتكاك منخفض. يعتبر الختم البلاستيكي الفلوري ، بالإضافة إلى اللدونة ، زلقًا ، مما يبسط التركيبات.
2. الاستقرار الحراري ، مما يسمح بتحمل درجات حرارة تصل إلى 260 درجة دون إتلاف وفقدان خصائص الختم. بالإضافة إلى ذلك ، تعتبر اللدائن الفلورية عوازل كهربائية فعالة للغاية.
3. القوة واللدونة. تعمل الأختام المصنوعة من هذه المادة بثبات عند ضغوط تصل إلى 10 ميجا باسكال ، وهي قادرة على تحمل الأحمال قصيرة المدى حتى 42 ميجا باسكال ، على سبيل المثال ، تلك التي تحدث أثناء الصدمات الهيدروليكية في أنظمة خطوط الأنابيب. يتم تحديد عمر خدمة الختم المصنوع من شريط FUM (fumka) عند 13 عامًا. يتحلل بشكل أسرع عند التعرض للضوء ، ولكن هذا ليس لحالتنا ، ما عليك سوى مراعاة هذا العامل عند تنظيم تخزين المواد.
4. السلبية الكيميائية. لا تخضع للتدمير تحت تأثير الأحماض والقلويات ، والتي تتحدد بالتوزيع المنتظم لذرات الفلور على سطح المنتج. لم يتم حتى الآن اختراع المذيبات القادرة على تدمير هذا المادة المانعة للتسرب. مقاومة عمليات الاضمحلال.

كيفية استخدام شريط FUM لأنابيب الغاز والسباكة بشكل صحيح ، سننظر في مزيد من التفاصيل.

ماذا يحدث إذا لم يكن هناك تركيب إغلاق في النظام

لقطع التيارات الشاردة في خطوط الأنابيب ، يتم استخدام ملحق عازل خاص. يقطع المنطقة الواقعة بين الصنبور والاتصال بالجهاز الذي يستهلك الغاز. أو في المنطقة الواقعة بين علبة التروس وعداد الغاز. ماذا يحدث إذا لم يكن هناك مثل هذا الإدراج؟ صدقني ، ليس جيدا. أولاً ، قد يعاني الموقد أو العمود أو المرجل أو موقد جارك من تيار شارد أو يتحول إلى مصدر واحد. نتيجة لذلك ، هناك خطر فقدان الأداء ، بسبب هزيمة الحشوة "الذكية" ، المجمعة على أساس الرقائق المتقلبة التي تتفاعل حتى مع زيادات الطاقة الطفيفة.

ثانيًا ، يمكن أن تحدث شرارة في خط الأنابيب - مصدر للنار. علاوة على ذلك ، فإن حالات الاحتراق التلقائي للكحل ليست نادرة جدًا. وإذا لم يتم اكتشاف هذه الحقيقة في الوقت المناسب ، فقد تنتهي القضية بكارثة كبيرة. يمكن أن يؤدي تفجير خليط الغاز والهواء إلى تدمير حتى مبنى سكني. ثالثًا ، قد يتعرض المستخدم للصعق بالكهرباء. إذا كانت احتمالية الشحنة الشاردة كبيرة ، ويحدث هذا أثناء عاصفة رعدية أو انقطاع التيار الكهربائي ، فلا يمكننا التحدث عن "لدغة" غير سارة ، ولكن عن إصابة كاملة يصعب التنبؤ بنتائجها.

لذلك ، في مجموعة القواعد SP 42-101-2003 ، التي تنظم بناء أنظمة توزيع الغاز ، هناك بند خاص (6.4) ، ينص على الوجود الإلزامي لمدخل عازل ، يستخدم حتى في أنابيب البولي إيثيلين. وتنتج الصناعة الحديثة عدة أنواع من هذه القواطع.

كيف يحدث الانهيار في شبكة الغاز

يتم توفير الغاز الطبيعي للمنازل والمباني الأخرى من خلال الأنابيب المعدنية الموضوعة تحت الأرض في المناطق الحضرية أو فوق سطحها في القطاع الخاص. يتآكل المعدن عند تعرضه للرطوبة. تطبيق جهد كهربائي إيجابي يساعد على تقليل درجة التآكل.

وفقًا للوائح السلامة ، يتم تثبيت أداة توصيل عازلة على الأنبوب عند مدخل المنزل. بهذه الطريقة ، يتم حماية رافع الغاز الداخلي ، بشرط أن تكون أداة التوصيل مثبتة بشكل صحيح وفي حالة جيدة. لكن التأريض الصم للأنبوب في الطابق السفلي من المنزل يمكن أن ينكسر بسبب التآكل.

علاوة على ذلك ، في المنزل أو الشقة ، افترض أن الموقد متصل بالناهض من خلال خرطوم مطاطي بضفيرة معدنية. إذا انكسر عزل السلك الكهربائي في اللوحة فجأة ، فإن التيار يمر عبر جديلة الخرطوم. اعتمادًا على قوة التيار ، سيكون وقت تسخين الخرطوم وانهياره قصيرًا أو طويلًا ، ولكن سيحدث انهيار بالتأكيد.

في بعض الأحيان يقوم سكان المنزل بترتيب التأريض على أنبوب الغاز.

حريق محتمل بسبب تسرب غاز في الشقة. كل شيء يمكن الاستغناء عن الضحايا ، ولكن مع الخسائر المادية. بعد مثل هذا الحدث ، لن يكون السؤال عن سبب الحاجة إلى اقتران عازل للغاز أمرًا افتراضيًا بالنسبة للمقيمين.

إدراج عازل للغاز

تم تصميم الملحق العازل للغاز لمنع تيارات التسرب من التدفق عبر خط أنابيب الغاز عند حدوث جهد كهربائي على جسم جهاز غاز مكهرب مؤرض (موقد ، فرن ، غلاية ، غلاية ، إلخ) ، يحمي نظام الإشعال الكهربائي ، توقيت ، الخلفية.

يحمي الملحق الأجزاء الإلكترونية لأجهزة الغاز والعدادات من الأعطال أثناء حالات الطوارئ المرتبطة بدخول التيار الكهربائي إلى مصدر الغاز بسبب الأعطال في الجزء الكهربائي من أجهزة الغاز ، وكذلك في حالة التأريض غير القانوني للأجهزة الكهربائية على الغاز أنابيب فولاذية.

الحشوة العازلة للكهرباء عبارة عن وصلة من قطعة واحدة ويتم تثبيتها بين محبس الغاز ومصدر إمداد الغاز. لا تلامس الأجزاء المعدنية من الملحق المندمج في العازل بعضها البعض ، مما يجعل من المستحيل أن تمر التيارات المتسربة عبر المدخل. يحتوي الملحق العازل على سطح داخلي مغطى بالكامل بعازل كهربائي ، والذي يستبعد ملامسة كل جزء من الأجزاء المعدنية للإدخال مع مرور الغاز داخل العازل.

البيانات والخصائص التقنية:

• الأجزاء المعدنية الملولبة من الملحق مصنوعة من النحاس الأصفر LS-59-1
• عازل كهربائي: بولي أميد أصفر (حسب GOST 14202-69)
• الضغط المقدر: PN 0.6 ميجا باسكال.
• درجة حرارة التشغيل: -60 درجة مئوية إلى +100 درجة مئوية.
• القطر الاسمي: DN15 أو DN20.
• قطر الممر الداخلي: 11.5 مم أو 15.0 مم.
• خيارات لوصلات التوصيل الملولبة: الحلمة / الحلمة ، صمولة الحلمة.
• حجم خيط الأنبوب لوصلات التوصيل هو 1/2 ″ أو 3/4 ″.
• يقاوم الملحق جهد اختبار يبلغ 3750 فولت من خلال تطبيق تيار متردد 50 هرتز على الأجزاء المعدنية لمدة 6 ثوانٍ على الأقل.
• المقاومة الكهربائية عند 1000V: أكثر من 5MΩ.
• فئة مقاومة حرق PV-0 وفقًا لـ GOST 28157-89.

قواعد تركيب إدراجات عازلة

1. يجب أن يتم تركيب وإعادة تركيب وإصلاح معدات الغاز من قبل متخصصين في خدمة الغاز وفقًا لـ DBN V.2.5-20-2001 "توريد الغاز للمباني السكنية"
2. قم بتركيب الحشوة العازلة بين محبس الغاز وخرطوم الغاز. عزم الربط الموصى به هو 25 نيوتن / م. عزم الربط الداخلي: 50 نيوتن / م.
3. لا يتطلب الإدخال العازل للغاز التحقق والصيانة أثناء التشغيل.
4. يحظر تفكيك / تركيب الملحق دون إغلاق صمام إمداد الغاز أولاً.

يتوافق الملحق العازل للغاز مع TU U 28.7-31940558-007-2005 "أجزاء توصيل نحاسية ذات سن أسطواني لخطوط الأنابيب" ومتطلبات التوثيق الفني

كيفية توصيل أنابيب البولي إيثيلين عالي الكثافة (HDPE) بأنواع وصلات التركيبات والوصلات واللحام ومميزاتها

تفسر أهمية مسألة كيفية توصيل أنابيب HDPE بشكل صحيح من خلال حقيقة أن هذه المنتجات المصنوعة من البولي إيثيلين منخفض الضغط تستخدم بنشاط في البناء الحديث ، وكذلك في أعمال الإصلاح. يمكن تنفيذ تركيب هذه الأنابيب ، التي يمكن استخدامها لنقل وسائط مختلفة ، حتى من قبل أولئك الذين لم يواجهوا أبدًا الحاجة إلى تنفيذ مثل هذا الإجراء من قبل.

جهاز إمداد مياه الري الصيفي من أنابيب البولي إيثيلين عالي الكثافة

نطاقات مواسير البولي ايثيلين ذات الضغط المنخفض

نظرًا لخصائصها الفريدة ، تُستخدم أنابيب HDPE على نطاق واسع ليس فقط في بناء رأس المال ، ولكن أيضًا في الظروف المحلية. المجالات الأكثر شيوعًا للتطبيق لهذه الأنابيب هي:

• تركيب خطوط الأنابيب المستخدمة لإمدادات المياه لهياكل المباني لأغراض مختلفة ؛
• ترتيب أنظمة الصرف الصحي.
• حماية أنظمة الكابلات الكهربائية.
• تشكيل طبقة مقاومة للماء لعناصر من أنابيب التدفئة ؛
• حماية كبلات الاتصال عند وضعها في أرض مفتوحة ؛
• ضمان الأداء الطبيعي للآبار الارتوازية ؛
• تشكيل الهياكل الخرسانية أثناء بناء هياكل المباني المتجانسة ؛
• تركيب أنظمة الري لمرافق الدفيئة.

يتم ترميز أنابيب HDPE بالألوان حسب الغرض

ترجع شعبية هذه المنتجات أيضًا إلى حقيقة أنه يمكن إجراء توصيل أنابيب HDPE باستخدام تقنيات مختلفة ، يضمن كل منها موثوقيتها وضيقها.

طرق الاتصال

كيفية توصيل أنابيب HDPE؟ بادئ ذي بدء ، يجب أن تدرس ميزات هذه العملية التكنولوجية. حتى الآن ، تم تطوير العديد من الطرق التي تسمح بالاتصال الموثوق به للأنابيب المصنوعة من هذه المادة. يمكن تقسيم جميع المركبات التي تم الحصول عليها باستخدام هذه الطرق إلى نوعين:

• قطعة واحدة (تم إنشاؤها عن طريق اللحام) ؛
• قابل للفصل (يتكون باستخدام تركيبات خاصة - تركيبات).

إزالة أنبوب HDPE باستخدام وصلة الإنطلاق الملولبة

في أغلب الأحيان ، عند استخدام الأنابيب المصنوعة من HDPE ، يتم استخدام وصلات قابلة للفصل. هذا يرجع إلى المزايا التالية لمركبات من هذا النوع.

• ليست هناك حاجة لشراء معدات لحام خاصة أو إشراك متخصصين خدماتهم ليست رخيصة.
• يمكن إجراء الوصلات من هذا النوع حتى في الأماكن التي يتعذر فيها استخدام اللحام. على وجه الخصوص ، يتم استخدام التركيبات المعدنية في الحالات التي يجب أن يتم فيها توصيل الأنابيب المصنوعة من البولي إيثيلين عالي الكثافة تحت الماء.
• يتم تنفيذ توصيلات الأنابيب المصنوعة من البولي إيثيلين عالي الكثافة بسرعة كبيرة ، مما لا يؤثر على موثوقيتها على الأقل.

أنواع التركيبات لتوصيل أنابيب HDPE

تسربات الغاز المنزلي واكتشافها وتصفيتها

يمكن أن يحدث تلوث بالغاز في أي غرفة بسبب تسرب الغاز:

- من وصلات أنابيب الغاز وتجهيزات ومعدات الغاز ، وكذلك من خلال التسريبات ؛

- من الصنابير (المزالج) التي تُركت مفتوحة دون قصد ؛

- في حالة تمزق أي وصلة ملحومة على خط أنابيب الغاز ، سواء مباشرة في مكان استهلاك الغاز ، أو في قسم تحت الأرض المجاور ، حيث يمكن للغاز أن يدخل الغرفة عند نقاط دخول أنابيب الغاز ؛

- في حالة احتراق الغاز مع السحب السيئ وسوء التنظيم لعملية الاحتراق ، وكذلك مع سوء تهوية الغرفة ، دون إزالة جيدة لمنتجات الاحتراق غير الكامل.

يتم الكشف عن تسرب الغاز من خطوط أنابيب الغاز الداخلية عن طريق غسل الوصلات الملولبة والملحومة وذات الشفاه. استخدام النار في المكشوف لهذه الأغراض ممنوع منعا باتا. علامة تسرب الغاز في هذه الحالة هو وجود فقاعات من محلول الصابون.

عند الرغوة ، يتم استخدام محلول من الصابون (المسحوق) بنسبة 35 جم لكل 1 لتر من الماء عند درجة حرارة خارجية أعلى من 0 درجة مئوية ، وفي درجات حرارة خارجية منخفضة ، الجلسرين بكمية 450 جم لكل 515 جم من الماء أو كحول إيثيلي بكمية 560 جم ​​لكل 450 جم من الماء.

يتم التخلص من تسرب الغاز المكتشف من خط أنابيب الغاز:

- استبدال عبوات القنب في الوصلات الملولبة ؛

- تغيير الجوانات أو شد البراغي في وصلات الفلنجات ؛

- لحام خط التماس المعيب في خط أنابيب الغاز.

تحديد وتصفية أماكن تسرب الغاز من خطوط أنابيب الغاز الخارجية والجوفية بواسطة خدمة الطوارئ التابعة للتنظيم التشغيلي لاقتصاد الغاز.

يتم تنفيذ جميع هذه الأعمال بعد فصل القسم الذي تم إصلاحه من خط أنابيب الغاز عن الشبكة الحالية عن طريق إغلاق صمامات الإغلاق أو الصمامات مع تركيب القوابس بعدها.

يتم تقليل ضغط الغاز في الجزء المنفصل من خط أنابيب الغاز إلى الصفر قبل الإصلاح ، ويتم إزالة الغاز المتبقي إلى الخارج من خلال "شمعة" أو خرطوم مطاطي.

عند الانتهاء من إصلاح قسم خط أنابيب الغاز ، تتم إزالة السدادة الموجودة على صمامات الإغلاق ويتم تطهير خط أنابيب الغاز الذي تم إصلاحه بالغاز حتى يتم طرد الهواء تمامًا. في الوقت نفسه ، يتم فحص كثافة جميع وصلات خط أنابيب الغاز والتجهيزات المثبتة بمحلول صابوني.

هناك طريقة مختلفة إلى حد ما وهي التخلص من تسرب الغاز خلف منظم ضغط التكسير الهيدروليكي. في هذه الحالة ، يجب أن يدخل اثنان من مثبتات الغاز في الأقنعة الغازية للخرطوم إلى غرفة التكسير الهيدروليكي ، والثالث يجب أن يكون في الخدمة خارج المدخل. يفتح أحد الميكانيكيين تدريجياً الصمام الموجود على خط أنابيب الغاز الجانبي ويجعل الضغط في اتجاه مجرى النهر للمنظم إلى قيمة أكبر قليلاً من الحد الأعلى للضبط. يقوم صانع الأقفال الآخر بإغلاق الصمامات أمام المرشح وخلف المنظم ، ثم يقوم بتثبيت سدادة بين حواف هذه الصمامات والأجهزة المراد إيقاف تشغيلها. يتم تفكيك منظم الضغط للإصلاح ، ويتم تهوية غرفة التكسير الهيدروليكي تمامًا والتحقق من عدم وجود غاز باستخدام محلل الغاز المحمول PGF-2M. في حالة عدم وجود غاز في الغرفة ، تم بالفعل تنفيذ العمل على إصلاح المنظم بدون قناع غاز.

وبطريقة مماثلة ، يتم التخلص من تسرب الغاز من خلال التسربات في صمام الأمان والمرشح ومقياس حجم الغاز المركب في التكسير الهيدروليكي.

حتى يتم القضاء على تسرب الغاز ، يحظر:

- تشغيل وإيقاف الإضاءة الكهربائية التقليدية ؛

- استخدام الأجهزة الكهربائية (البلاط ، الأجراس ، إلخ) ؛

- التدخين وإضاءة أعواد الثقاب والولاعات ؛

- إحضار النار المكشوفة (شعلة ، فانوس "مضرب") واستخدمها لإيجاد تسرب الغاز.

متطلبات تجهيزات الغاز

يجب إغلاق وصلات أنابيب الغاز (أي تسرب للوقود الغازي يمكن أن يؤدي إلى التسمم والحوادث الخطيرة). يجب أن تكون جميع عناصر نظام إمداد الغاز مقاومة لارتفاع الضغط وتحمل حمولة نهائية تصل إلى 2.3 ميجا باسكال.

يتم وضع المتطلبات الخاصة على مقاومة التآكل. يجب حماية السطح الخارجي للأنبوب من الصدأ ، بينما لا يتم فرض هذا المطلب على السطح الداخلي بسبب حقيقة أن أكسدة المعدن لا تحدث نتيجة التعرض للغاز الطبيعي ، وبالتالي فإن الجدران الداخلية للأنبوب تفعل ذلك. لا تتآكل.

بالنسبة للغاز ، غالبًا ما تكون الأجزاء التي لا يتجاوز قطرها نصف بوصة مطلوبة ، باستثناء الغلايات ذات الطاقة العالية. يتم تنظيم وتحديد حجم المقطع العرضي للمنتجات لاستكمال خطوط أنابيب الغاز من خلال الشروط الفنية لتوريد الغاز للمنشأة.

توصيل شفة لأنابيب الغاز

اتصال الفلنجة هو النوع الأكثر شيوعًا من وصلات الأنابيب القابلة للفصل.

بسبب بساطة التصميم وسهولة التفكيك والتجميع. ولكن في الوقت نفسه ، هناك تكلفة عالية للعمل وموثوقية منخفضة للاتصال مقارنة باللحام.

وإذا تغير ضغط الوسيط المنقول ، فقد يحدث تسرب للغاز.

يتكون اتصال الفلنجات من:
- من حافتين ؛
- السحابات - مسامير ، براغي ، صواميل ؛
- الحلقة أو الحشية.

غالبا ما تستخدم جوانات مطاطية تقنية أو كرتون أسبستوس أو صفائح بارونيت.

يمكن أن تكون أنابيب الغاز معدنية أو بلاستيكية

أثناء التثبيت ، يجب إيلاء اهتمام خاص لإغلاق وصلات الأنابيب. يجب أن يتم إغلاق أنابيب الغاز بعناية خاصة.

إذا كنت تستخدم مواد مانعة للتسرب غير مخصصة لهذا الغرض ، فقد تواجه في المستقبل تسربات للغاز يمكن أن تؤدي إلى انفجار. يتم ختم الوصلات الملولبة باستخدام مواد مانعة للتسرب وكذلك مواد مانعة للتسرب.

المواد المانعة للتسرب القائمة على المذيبات

مانع تسرب أنبوب الغاز هذا عبارة عن معجون تجفيف. غالبًا ما يتم استخدام مادة مانعة للتسرب قائمة على المذيبات مع الكتان. قبل توصيل الأنابيب ، يتم تغليف الخيط بمادة مانعة للتسرب. بعد فترة زمنية معينة ، تصلب التركيبة في الفجوة الملولبة وتمنع تسرب الغاز من الحدوث. هذه المواد المانعة للتسرب لها عيب خطير واحد - إذا كان مطلوبًا لإصلاح فجوة ملولبة كبيرة ، فيجب أن يؤخذ في الاعتبار أنه في هذه الحالة سوف يتقلص مانع التسرب. أيضا ، مثل هذه الوصلات تحتاج إلى تشديد منتظم.

اللفاف الكتان

يتم استخدام لف أنابيب الغاز لختم الأنابيب مع الرصاص الأحمر على زيت التجفيف. يمكن استبدال الرصاص الأحمر بالرصاص الحديدي. إذا تم استخدام لف الكتان فقط أثناء تركيب الأنابيب ، فسوف يزداد خطر تآكل الوصلات الملولبة في هذه الحالة. لف الكتان غير مكلف للغاية ويوفر قوة تثبيت عالية والالتصاق. يتم تنفيذ ختم الأنابيب باللف على النحو التالي:

1. من الخارج ، يمكن تطبيق عدة شقوق على الخيط. بفضل الشقوق ، لن ينزلق اللف. يتم تطبيق الشقوق على الخيط مع ملف.

2. ثم تحتاج إلى إزالة عدة ألياف من قطر الكتان ولف حبل رفيع منها.

3. يتم لف حبل الكتان هذا حول الخيط بدءًا من حافته.

4. بمجرد ملء كل تجاويف الخيط ، يتم تطبيق الرصاص الأحمر على زيت التجفيف أعلى الملف.

5. ثم يجب أن تكون الوصلة ملتوية بعناية ، لتنعيم ألياف الكتان البارزة.

استخدم لختم الأنابيب الشريط FUM

شريط FUM هو فيلم رقيق من البلاستيك الفلوري. يوفر هذا الفيلم سهولة الشد والمقاومة الكيميائية للمفصل. شريط FUM له عيوب خطيرة:

- تدني جودة إحكام إغلاق الوصلات المعرضة للاهتزازات ؛
- إحكام غلق عالي الجودة غير كاف للوصلات الملولبة التي يزيد قطرها عن بوصة.

يجب أن يتم لف شريط FUM على وصلة نظيفة وجافة ، مثل خيط الكتان.

خيط الختم العالمي

إذا كنت تبحث عن طريقة أخرى لتغليف أنبوب الغاز ، جرب شريط النايلون. يمكنك العثور على أشرطة الختم العالمية التالية للبيع: "Record" و "Unilok" و "Loktein 55". مزايا شريط النايلون كالتالي:

- التكلفة المعقولة ؛
- سهولة الاستعمال؛
- ختم عالي الجودة لأنابيب الغاز ؛
- قوة ترابط عالية.

قبل لف شريط الختم الشامل على الخيط ، من الضروري عمل شقوق عليه. أيضًا ، لا يُنصح بشريط الختم هذا لإغلاق أنابيب الغاز ذات القطر الكبير.

أي وصلة ملولبة في التدفئة أو إمدادات المياه تتطلب استخدام عوامل مانعة للتسرب مختلفة. بدونها ، يبدأ الاتصال الملولب في التسرب ، مما يؤدي إلى عواقب مختلفة غير سارة. في هذه المقالة ، سأخبرك عن الطرق المختلفة لختم الخيوط وإمكانية تطبيقها في ظروف العمل المختلفة. لنبدأ من البسيط إلى المعقد.

كيفية تثبيت القابض يعمل بعناية

يشير البند 6.4 من مجموعة القواعد SP 42-101-2003 إلى أنه يجب تركيب MD و HP بين صمام توزيع الغاز وجهاز المستهلك ، ونتيجة لذلك ، يتم تطبيق تسلسل الإجراءات التالي أثناء تثبيت قطع العزل الكهربائي :

• نغلق الصمام الموجود على أنبوب الحديد الذي يزود الموقد أو المرجل أو العمود بالغاز. في الوقت نفسه ، من الأفضل ترك مواقد الأجهزة مفتوحة حتى يحترق الغاز الموجود في الإمداد.
• أمسك جسم الصمام بالمفتاح السويدي الأول ، وقم بلف صمولة الإمداد بعناية بمفتاح احتياطي - خط أنابيب مرن (خرطوم) يربط مجموعة الإغلاق بجزء من أنبوب مدخل الغاز في الغلاية أو الموقد أو العمود. استخدام زوج من المفاتيح في هذه الحالة في المقام الأول ، لأن صمولة الإمداد يمكن أن "تلتصق" بتركيب أو قطعة من أنبوب الصمام وتنقل عزم الدوران إليها ، وبعد ذلك سوف يصب الغاز في الغرفة ، وسوف لا يمكن إغلاق إمدادها إلا بصمام مخفض للشارع.
• نقوم بلف اقتران FUM (مانع التسرب البوليمر) على الأطراف الحرة ونلفه في صمام خط أنابيب الغاز بأيدينا. ثم نأخذ نفس المفتاحين ونمسك بجسم الصمام ونفك الوصلة حتى النهاية. حاول ألا تفرط في ذلك في هذه الخطوة ، لأن القوة المفرطة ستشوه جسم الصمام وتسرب الغاز.
• نحن نثبّت على الطرف الحر من أداة التوصيل لتزويد الجهاز الذي يستهلك الغاز ، والتحكم في قوتنا وإمساك الموصل بأحد المفاتيح السويدية.
• بعد ذلك ، يجب تحليل عدم نفاذية المفصل الناتج. للقيام بذلك ، تحتاج إلى شراء فرشاة حلاقة ، وبعد تنظيفها بعناية ، قم بمعالجة جميع مفاصل الصمام والاقتران والإمداد. ثم تفتح الصمام ولاحظ الرغوة عند المفاصل. إذا لم ترَ فقاعات ، فإن الوصلات مشدودة بإحكام ، ويكون خط أنابيب الغاز الخاص بك جاهزًا للتشغيل غير الخطير.

إذا تم العثور على فقاعات الصابون في المفاصل ، فمن الضروري إغلاق صمام إمداد الغاز وتشديد أداة التوصيل أو صمولة الإمداد بعناية. إذا لم يساعد ذلك ، فستحتاج إلى تفكيك الاتصال بالكامل وإضافة بضع لفات من FUM إلى نهايات أداة التوصيل.

هام: استخدام أعواد الثقاب أو الولاعات بدلاً من رغوة الصابون عند اختبار شد المفاصل ممنوع منعاً باتاً. قد لا يكون لديك الوقت للرد وإيقاف الغاز ، مما يتسبب في نشوب حريق خطير

ومع وجود تسرب قوي ، يمكن أن تنزعج - مشهد الصمام المشتعل يؤدي إلى اختلال التوازن حتى في أكثر المهنيين ذكاءً. نتيجة لذلك ، تعتبر رغوة الصابون بمثابة اختبار عدم النفاذية الأمثل.

وصلات عازلة

وصلات عازلة

تبيع شركة "Santim" الأكمام العازلة من علامتها التجارية STM GAZ ذات التكوينات والأقطار المختلفة. يتم تصنيع جميع المنتجات على معدات حديثة واجتازت سيطرة مراكز الاختبارات المعملية. تلبي إدخالات العازلة (أدوات التوصيل) التي نقدمها متطلبات المستندات التنظيمية الروسية.

الغرض من غلاف العزل

إدراج عازل للغاز - تركيب غير قابل للفصل بنهايات ملولبة ، وهو عائق عازل لمرور التيارات الشاردة عبر خطوط أنابيب الغاز. يتم تثبيت الوصلة في المنطقة الواقعة بين صمامات الإغلاق والمعدات الاستهلاكية باستخدام "حشو" إلكتروني (مرجل ، عداد ، موقد ، مدفأة ، إلخ).

يمكن أن يكون سبب التيارات الشاردة هو الحلقة الأرضية الموجودة بجوار خط أنابيب الغاز ، وخط الأنابيب نفسه ، المحمّل بقدرة كهربائية ضعيفة لمنع التآكل. لا يمكن أن يؤدي عدم وجود ملحق عازل في خط المنزل إلى إتلاف الأجهزة الإلكترونية للمعدات فحسب ، بل يؤدي أيضًا إلى وقوع حادث ، لأن الأجهزة نفسها تصبح مصادر خطيرة.

تصميم الوصلة العازلة

الغلاف العازل عبارة عن هيكل من قطعتين مترابطتين باستخدام ملحق مصنوع من مادة مركبة غير قابلة للاحتراق - مادة البولي أميد المملوءة بالزجاج.تضمن أداة التوصيل غير القابلة للفصل عدم تسرب الغاز أثناء التشغيل.

يتميز الملحق العازل من مادة البولي أميد بالقوة العالية والخمول الكيميائي. لتصنيع الأجزاء المعدنية الملولبة من أداة التوصيل ، يتم استخدام نحاس ماركة LS-59-1 ، والتي لا تخضع لعمليات التآكل.

يتوفر ملحق العزل الكهربائي في نسختين: تركيبات على كلا الجانبين أو بدلاً من أحدهما يوجد صامولة. تقدم شركة Santim أدوات توصيل عازلة مع خيوط ربط و ½ ″ ، مع ممر داخلي مشروط يبلغ 15 و 20 ملم.

• تم تصميم جميع عوازل STM للتشغيل بضغط تشغيل يصل إلى 0.6 ميجا باسكال.
• درجة الحرارة المحيطة - من -20 إلى +80 درجة مئوية.
• الأكمام العازلة قادرة على تحمل الفولتية حتى 3.75 كيلو فولت لمدة 6 ثوانٍ.
• المقاومة الكهربائية لمادة البولي أميد هي 5 متر مكعب.

الجلب العازلة إلزامية للتركيب وفقًا للمواصفة SP 42-101-2003 "الأحكام العامة لتصميم أنظمة توزيع الغاز" (البند 6.4).

عرضنا

لشراء إدخالات عازلة للكهرباء ، حدد العدد المطلوب من العناصر وأرسل طلبًا إلى مديرينا للفواتير ، مع الإشارة إلى معلومات الاتصال. يمكنك تقديم طلب بسرعة باستخدام قائمة الأسعار الخاصة بنا عن طريق تنزيله من صفحة "الأسعار". سيسمح لك نظام التسعير المرن عند إجراء عمليات شراء بالجملة بالحصول على خصومات كبيرة.

نبيع الأكمام العازلة STM بكميات كبيرة بالجملة وبكميات صغيرة (بمبلغ لا يقل عن 10000 روبل). تقوم شركة Santim بتسليم البضائع إلى جميع مناطق الاتحاد الروسي من المستودعات في موسكو ونوفوسيبيرسك وإيكاترينبورغ بمساعدة شركات النقل الرائدة. يمكنك الحصول على مزيد من المعلومات التفصيلية حول الخصائص التقنية للإدخالات العازلة من المتخصصين لدينا عن طريق الاتصال بهم عن طريق أرقام الهواتف المدرجة في صفحة "جهات الاتصال".

كيفية إصلاح تسرب الغاز من اسطوانة غاز بيديك

كيف يمكن إصلاح تسرب غاز من صمام أسطوانة غاز عالي الضغط أو من نظام متصل بأسطوانة؟

مثال الموقف. لقد ملأت الأسطوانة في المحطة ، ووصلت إلى المنزل ، وقمت بتوصيل المخفض ، وكذلك الأكمام ، وشددت عرافة المخفض على الأسطوانة ، وفتحت صمام الأسطوانة - وأنت تدرك أن الغاز يسمم في مكان ما في الجزء العلوي من دولاب الموازنة. إذا كانت الأسطوانة مملوءة بثاني أكسيد الكربون على سبيل المثال ، فسوف تشعر على الفور برائحة غريبة.

الانتباه! نحذرك من أن إصلاح الأسطوانات يجب أن يتم بواسطة متخصصين مدربين ومعتمدين بشكل خاص! لا نوصي بشدة بإجراء إصلاحات مستقلة لأسطوانات الضغط العالي ، حيث يمكن أن يؤدي التدخل غير الماهر إلى مأساة. عند القيام بأعمال الإصلاح الموضحة أدناه في النص ، فأنت مسؤول عن عمليات التلاعب التي يتم إجراؤها.

يحدث أنك بحاجة إلى العمل ، ولكن هناك عطل صغير مقبول تمامًا لإصلاحه بنفسك.

لذلك ، من أجل القضاء على الانهيار الموصوف أعلاه ، من الضروري القيام بما يلي (صالح فقط لنوع الصمام VK-94 وتعديلاته):

للبدء ، خذ مفتاح ربط 27 مم وحاول شد الجوز الموضح في الصورة في اتجاه عقارب الساعة. في معظم الحالات هذا يساعد.

إذا ، عند محاولة فتح دولاب الموازنة ، بدأ الغاز في التسمم من الجزء العلوي مرة أخرى ، فمن الضروري فكه عكس اتجاه عقارب الساعة حتى يتوقف ، يجب أن يتوقف التسرب.

إذا لم يساعد التلاعب السابق ، فيجب القيام بما يلي (صالح فقط لصمام VK-94 ، يجب تنفيذ الإجراء بمهارة فقط):

قم بفك الصمولة الموجودة أسفل دولاب الموازنة في عكس اتجاه عقارب الساعة وقم بإزالتها من الأسطوانة.

ثم ، باستخدام مفتاح ربط 10 مم ، قم بفك الصامولة الموجودة أعلى دولاب الموازنة.

قم بإزالة الجذع من الجوز - يتم تثبيت صندوق حشو بداخله.

إذا لم تكن الأسطوانة هي النضارة الأولى (وتلك الموجودة في بلدنا تبلغ 90٪) ، فستكون الحشية في حالة "رثة" المناسبة.للقضاء على التسرب ، تحتاج إلى صنع نفس الحشية الجديدة من الفلوروبلاست (GOST 15180-86) أو البارونيت (GOST 481-80). يمكنك محاولة صنع حشية من علبة بلاستيكية ، لكن هذا قصير العمر وغير فعال. يجب ألا يزيد حجم الفتحة الداخلية للحشية عن 8.5 مم ، الخارجية ، على التوالي ، وفقًا لحجم القطر الداخلي للصامولة. يجب أن يجلس الجذع بعد استبدال الحشية بإحكام ، وستحتاج إلى أداة إضافية لطرقه (مطرقة ، جزء مسطح من مفتاح الربط القابل للتعديل ، إلخ) ومن ثم إعادته إلى مكانه. ثم يتم تثبيت دولاب الموازنة للخلف ومثبتة بالصمولة.

ملحوظة. لا يتم شد صامولة دولاب الموازنة بالكامل ، ولكن بحيث يتم شد الزنبرك ، ولكن لا يتم تثبيته. خلاف ذلك ، لن تدور دولاب الموازنة.

قم بتثبيت المجموعة مرة أخرى على الأسطوانة وشد الصامولة في اتجاه عقارب الساعة باستخدام مفتاح 27 مم حتى لا يتوقف (بقوة 5-7 كجم).

ملحوظة. يمكن تنفيذ إجراءات مماثلة فقط باستخدام صمام VK-94 وتعديلاته.

لا يمكن تفكيك نوع الصمام VKB. إذا كان هناك غاز في الأسطوانة ، حتى الضغط المتبقي ، يُمنع منعًا باتًا فتح الجوز. لأنه بصرف النظر عن ذلك ، فإن الضغط في الأسطوانة لا يحمل أي شيء! لا يمكن إصلاح هذه الأسطوانة إلا فارغة.

يوجد فتحة تحكم صغيرة في الجانب الخلفي للصمام من النوع VKB. في حالة انهيار الأغشية الموجودة داخل الصمام ، يبدأ الغاز بالتدفق من هذه الفتحة. إذا لم يخرج الغاز من هذه الفتحة عند ثني علبة التروس وفتح الصمام ، فإن الصمام يكون في حالة جيدة ويسمح له بالعمل.

عادةً ما يتم تثبيت VKB على أسطوانات الهيليوم ، كقاعدة عامة ، يتم تثبيت VK-94 على جميع الغازات الأخرى.

إذا انتهت صلاحية الأسطوانة وتحتاج إلى فحصها أو استبدالها ، انتبه للأشياء التالية:

يجب ألا يحتوي جدار الأسطوانة على خدوش وقذائف متعفنة بعمق يزيد عن 1 مم ؛
انتبه إلى تاريخ تصنيع الأسطوانة ، ويجب قراءة جواز السفر عليها ؛
انتبه للصمام ، فلا ينبغي خفقه (حتى يمكن فكه).

كيفية إصلاح تسرب الغاز بنفسك

من بين جميع الأعطال المحتملة في الشبكات الهندسية ، يعتبر تسرب الغاز هو أخطر عطل ، لذلك يجب التخلص من أدنى مشاكل في إمدادات الغاز على الفور. بالطبع ، من الأفضل أن تعهد بإصلاح معدات الغاز للمتخصصين ، لكن في بعض الحالات عليك أن تحل المشاكل بنفسك. في أغلب الأحيان ، يحدث تسرب الغاز في المفاصل. باستخدام أداة بسيطة وبعض الملحقات ، يستطيع معظمنا تمامًا إصلاح هذا الانهيار بمفردنا. للقيام بذلك ، ستحتاج إلى: مفتاح غاز ، أو محلول صابون ، أو مصدر غاز مرن ، أو جوانات مصابة بجنون العظمة أو شريط دخان. أول علامة على تسرب الغاز هو ظهور رائحة مميزة في الغرفة. سيتطلب الأمر إجراءات تدريجية للتخلص منه ، وأحيانًا يكون من الضروري استبدال الخراطيم المعدنية المرنة فقط ، وفي بعض الأحيان يتطلب الأمر تدخلًا أكثر جدية.

الخطوة 1.

يجب تحديد موقع التسرب بالضبط. للقيام بذلك ، يجب فحص جميع أجهزة وتوصيلات الغاز الموجودة. من السهل جدًا القيام بذلك: يجب تغطية جميع وصلات الأنابيب والأنابيب والصمامات الكروية بالماء والصابون. في حالة وجود تسرب ، ستظهر فقاعات هواء في منطقة الضعف. يختلف إجراء فحص عمود الغاز أو المرجل إلى حد ما. تحتاج أولاً إلى إيقاف تشغيل مصدر الغاز وتهوية الغرفة جيدًا. ثم افتح الصمام وقم بتشغيل الموقد. إذا كان اللهب الذي يظهر أكبر من المعتاد ، فهذا يعني أن التسرب في غرفة الاحتراق ، وأن جهاز الغاز بحاجة إلى الإصلاح. من الضروري إصلاح معدات الغاز في مراكز الخدمة المتخصصة.

الخطوة 2

بعد تحديد سبب وموقع التسرب ، يمكنك البدء في القضاء عليه. للقيام بذلك ، يتم إغلاق صمام إمداد الغاز ، وبعد ذلك يتم فك الاتصال الإشكالي وإعادة تعبئته.إذا كان سبب التسرب في خط الغاز فيجب استبداله حيث لا يمكن إصلاح الخطوط. عند التثبيت ، يجب ألا يكون ملتويًا حتى لا يعطله. للقيام بذلك ، ستحتاج إلى مفتاح ربط إضافي يحمل الخرطوم نفسه بينما يشد مفتاح ربط آخر صمولة الوحدة.

الخطوه 3

بعد القضاء على سبب التسرب ، يجب فحص النظام بأكمله بحثًا عن التسريبات مرة أخرى. للقيام بذلك ، من الضروري إعادة تطبيق محلول الصابون على جميع التوصيلات ، وإذا لم يتم العثور على المزيد من التسريبات ، فيمكن إجراء اختبار تحكم لأجهزة الغاز. إذا كانت الأجهزة تعمل بثبات وفي نفس الوقت لا توجد رائحة غاز ، فإن النظام يكون محكمًا ويعمل بكامل طاقته.

بعض النصائح المفيدة

في حالة فشل أجهزة الغاز ، اتصل بمركز خدمة معتمد. على الأرجح ، في هذه الحالة ، سيكون الإصلاح أرخص. إذا سمعت رائحة الغاز في الغرفة ، حتى لو لم تكن حادة جدًا ، فلا ينبغي بأي حال من الأحوال استخدام أعواد الثقاب أو الولاعات المنزلية. من الضروري إيقاف تشغيل إمدادات الغاز على الفور ، وتهوية الغرفة جيدًا واتخاذ خطوات للقضاء على تسرب الغاز. إذا كنت بحاجة إلى استبدال إمدادات الغاز ، فلا يمكنك توفير المال ، ولكن من الأفضل اختيار عينة عالية الجودة من الشركات المصنعة المعروفة. يجب أن يكون لإمداد الغاز عالي الجودة عبوة فردية وجواز سفر.

مجموعة متنوعة من الوصلات والبطانات العازلة

عادةً ما يتم تقسيم مجموعة منتجات قواطع التيار الضالة لأنظمة توزيع الغاز إلى مجموعتين ، والتي تشمل:

هل يجب أن أقوم بتثبيت توقيت اشتعال متغير؟ HBO 2. HBO 4

• أدوات التوصيل العازلة (MD) هي موصلات خاصة ذات نهايات ملولبة مثبتة بين خط أنابيب الغاز وجهاز استهلاك الوقود الأزرق.
• البطانات العازلة (VD) - البطانات غير الموصلة الموضوعة في مكان الواجهة القابلة للطي لمكونات خطوط أنابيب الغاز.

من جانبها ، يتم تقسيم مجموعة أدوات التوصيل إلى 4 أحجام قياسية ، بناءً على أقطار الجزء الملولب:؟ ،؟ ، 1 ، 1 ؟. تسمح لك مجموعة مماثلة بتغطية جميع أنواع تركيبات خطوط الأنابيب المستخدمة في خطوط أنابيب الغاز ، لأن الأقطار أقل من؟ لا يتم استخدام بوصات وأكثر بوصات وربع في مثل هذه الأنظمة. علاوة على ذلك ، يمكن تقسيم تسمية أدوات التوصيل وفقًا لخصائص تصميم هذا الموصل ، مع إبراز 3 مجموعات: خيط / خيط MD ، خيط MD / صمولة ، صمولة MD / صمولة. بعد كل شيء ، يمكن قطع خيط هذا الموصل من الخارج وفي منتصف الجزء النهائي.

الوصلات العازلة إلزامية لخراطيم أجهزة الغاز

نطاق البطانات العازلة مقسم فقط بناءً على أبعادها الهندسية - وفقًا لقطر البطانة. في هذه الحالة ، نتعامل مع 11 مقاسًا قياسيًا وقطرًا من 8 إلى 27 ملم. في نفس الوقت ، كل من أدوات التوصيل والبطانات لها نفس هامش القوة. ضغط العمل لواحد وأنواع أخرى من الانقطاعات هو 0.6 ميجا باسكال (حوالي 6 أجواء) ، والحد الأقصى هو 50 ميجا باسكال (493 ضغط جوي). في كلتا الحالتين ، يتم استخدام مادة بوليمر غير قابلة للاحتراق تقريبًا كعزل كهربائي - بولي أميد ، والذي يتمتع بمقاومة عالية (حوالي 5 ملايين أوم).

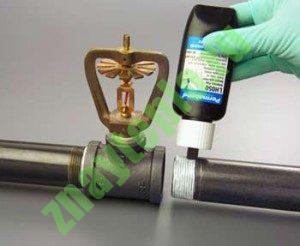

تطبيق مانع التسرب اللاهوائي.

• درجة حرارة التشغيل المخصص لها مانع التسرب.
• الحد الأقصى لقطر الخيط الذي يمكن غلقه باستخدام مانع التسرب هذا.
• يلزم بذل جهد للتفكيك - توجد مواد مانعة للتسرب ذات قوى تفكيك خفيفة ومتوسطة وعالية. تستخدم مانعات التسرب عالية القوة مع أقطار الخيوط الكبيرة (2.5 بوصة أو أكثر). قبل التفكيك ، يجب تسخين هذا الاتصال.

تعليمات استخدام مواد منع التسرب اللاهوائية موضحة أدناه في الفيديو:

تستخدم المواد المانعة للتسرب اللاهوائية في أنظمة إمداد المياه وأنظمة التدفئة وأنابيب الغاز. يتراوح نطاق درجة حرارة التشغيل عادة بين -60 درجة مئوية و 150 درجة مئوية.المواد المانعة للتسرب مقاومة للوسائط العدوانية ويمكن استخدامها مع سوائل نقل الحرارة غير المتجمدة.

الخيط الختم بالكتان والمعجون.

ربما تكون هذه الطريقة هي الأقدم على الإطلاق. هنا ، يتم استخدام خيوط الكتان كمواد مانعة للتسرب ، يتم تشحيمها بمعجون خاص لسهولة التفكيك اللاحق. هذه طريقة صعبة وتستغرق وقتًا طويلاً بالنسبة للمبتدئين في مجال السباكة ، ولكن إذا كنت ترغب في ذلك ، يمكنك المحاولة. لفهم كيفية لف خيوط الكتان على الخيوط بشكل صحيح ، أقترح عليك مشاهدة الفيديو التالي:

هذه الطريقة مناسبة أيضًا لإمدادات المياه ، وإلى حد ما للتدفئة (يجب ألا تتجاوز درجة حرارة التشغيل 90 درجة مئوية) ، ولكن من المستحيل إغلاق الخيوط البلاستيكية بها (كما هو الحال مع تركيبات HDPE). عندما يبتل الكتان ، يبتل ويتوسع ، وقد ينفجر التركيب البلاستيكي. ايضا، لا ينصح
استخدام بذور الكتان في أنظمة التدفئة المليئة بسائل منخفض التجميد.
