ما مدى عمق حفر أنبوب الصرف الصحي

تجهيز المضخة للغوص

عادةً ما تكون المضخات العميقة الغاطسة المستخدمة لسحب المياه جاهزة للتشغيل بعد تطبيق جهد الإمداد عليها ، وأحيانًا يتم إجراء الاستعدادات التالية لتركيبها قبل البدء:

1. في بعض الطرز ، لا يوجد صمام فحص في الجزء العلوي من الغلاف بالقرب من المخرج - في هذه الحالة ، يتم شراء عنصر منفصل مثبت في تركيب بخيط داخلي أو خارجي مناسب للمضخة ، والذي يتم تثبيته بمخرجه .
2. تم تجهيز العديد من الطرز بكابل طاقة قصير ، قبل النزول ، يجب تطويله ، لذلك يستخدمون أكمام خاصة للتقلص الحراري يتم وضعها على الأسلاك المتصلة. بعد تسخينها بمجفف شعر ، تكون الوصلة محكمة الغلق تمامًا وتصبح محمية من اختراق الرطوبة.

أرز. 7 التحضير لتركيب مضخة البئر في المصدر

ما الذي يحدد عمق مد أنابيب الصرف الصحي

لوضع أنابيب الصرف الصحي بشكل صحيح ، يكفي معرفة هذه المعلمات:

عمق تجميد التربة. كما ذكر أعلاه ، فإن تعريف هذه المعلمة ليس بالأمر الصعب.
عمق خزان الصرف الصحي المركب

إنه مهم للغاية ، لأن النظام بأكمله سيعتمد على هذا الرقم.
منحدر خط الأنابيب. يتم تحديده بعد المعلمتين الموصوفتين أعلاه.
العمق الذي تبدأ عنده المياه الجوفية.

ستساعد كل هذه المعلمات في تحديد عمق خط الأنابيب ، والذي في ظل الظروف العادية وليس في فصول الشتاء الشديدة القسوة يكون 80 سم من سطح الأرض. ولكن من أجل ثقة أفضل ، تحتاج إلى حفر أعمق بمقدار 10 سم

أيضًا ، عند وضع خط الأنابيب ، يجب إيلاء اهتمام خاص للعزل

عند تركيب خزان للصرف الصحي ، يجب أن تعلم أن هذا العنصر يجب أن يكون في أدنى نقطة حتى يتمكن من الوصول السريع إلى مياه الصرف الصحي. وفقًا للمعايير الحديثة ، لا يمكن دفن خزان الصرف الصحي على عمق أكثر من 3 أمتار.يمكن أن يكون مصنوعًا من المعدن أو البلاستيك ، والآن تعمل بعض الشركات المصنعة في تصنيع وبيع المنتجات النهائية. في أغلب الأحيان ، يتم وضع خزانات الصرف الصحي من الطوب أو مواد أخرى مماثلة.

يؤثر عمق مد خط الأنابيب بشكل كبير على التكلفة النهائية لأعمال البناء. نادرًا ما يتم استخدام معدات خطيرة لوضع المجاري لمنزل خاص ؛ وغالبًا ما يتم حفر جميع الخنادق والحفر يدويًا. إذا قمت بوضع الأنابيب على عمق كبير ، فيمكن أن تزيد التكلفة عدة مرات ، لذلك يجب عليك حساب جميع المعلمات بشكل صحيح.

معايير المرجعية وفقًا لـ SNiP

العمق المطلوب لمد أنابيب المياه هو 0.5 متر (هذه هي القيمة الدنيا التي تسمح بالحفاظ على سلامة وحياة نظام الاتصالات) تحت مستوى تجميد التربة ، ولكنها تعتمد أيضًا على المنطقة الجغرافية وطبيعة التربة .

ما هي المواد التي يجب أن يصنع منها الأنبوب:

• صلب. تم استخدام الأنابيب من الهياكل الفولاذية في المباني القديمة. الآن ليس الخيار الأكثر ملاءمة ، حيث توجد مواد أفضل وأكثر مقاومة ؛
• الصلب المجلفن. نسخة محسنة من المادة السابقة. يمنع استخدام الزنك على السطح التأثير السلبي للعوامل الخارجية ويزيد من عمر الخدمة. ويعتقد أن هذه المادة تفسد جودة المياه فلا تستخدم لأنظمة الشرب ؛
• معدن بلاستيك. يضمن الجمع بين البلاستيك والمعدن عمر خدمة طويل. مقاومة عالية للعوامل الخارجية السلبية ؛
• HDPE. تتميز هذه المواد بعدد من المزايا: التكلفة المنخفضة ، المقاومة البيئية ، المرونة العالية ، سهولة الاستخدام.

المسافة لمد مشترك لإمدادات المياه وأنواع مختلفة من الشبكات

تتيح لك الإشارة المرجعية المشتركة توفير المال وتقليل مساحة الاتصالات تحت الأرض ، إذا تجاوز نظام الصرف الصحي خط إمداد المياه ، فسيتم وضعه في مستوى أقل وفقًا لمعايير المسافة. عند التمديد في الأرض ، يجب مراعاة المسافة إذا تم وضع خطوط الأنابيب في أغلفة واقية (علب) مصنوعة من المعدن ، بينما يمكن وضع نظام الصرف الصحي فوق شبكات إمدادات المياه.

وفقًا لـ SNiP 2.04.02-84 ، عند وضع العديد من أنابيب المياه ، يتم تحديد معايير المسافات بين الأنابيب المجاورة مع مراعاة الجهاز وتنظيم أعمال التركيب وحماية الأقسام المجاورة في حالة حدوث تسرب لأحد الأنابيب معهم. يمكن تقليل المسافات في بعض الأقسام إذا تم وضع خطوط الأنابيب في قاعدة اصطناعية أو صناديق أو تمر عبر الأنفاق أو تم وضعها بطرق أخرى تستبعد الضرر المحتمل. يجب أن تضمن المسافة أعمال التركيب والإصلاح دون عوائق.

أصغر مسافة بين إمدادات المياه والصرف الصحي من:

• 5 م - أنابيب الخرسانة المسلحة أو الأسمنت الأسبستي ؛
• 3 م - أنابيب من الحديد الزهر بمحيط يزيد عن 200 مم ؛
• 1.5 م - حديد الزهر بقطر يصل إلى 200 مم ؛
• 1.5 م - بلاستيك HDPE ؛
• 1.5 م - في الإنتاج ، مع مراعاة مواد التصنيع وأبعاد الأنابيب ، المعلمات الفيزيائية والكيميائية للتربة.

عند وضع أنبوب مياه ، يتم قبول الحدود التالية للحد الأدنى للمسافات للشبكات المجاورة:

• 1.5 متر - مجاري الصرف الصحي والعواصف ؛
• 1 م - خطوط أنابيب الغاز ذات الضغط المنخفض والمتوسط ​​؛
• 1.5 - 2 م - خطوط أنابيب غاز عالية الضغط ؛
• 0.5 م - كبلات الطاقة وكابلات الاتصالات (وفقًا لقواعد تشغيل التركيبات الكهربائية PES).
• 1.5 م - أنابيب الحرارة من الجدران الخارجية لقنوات الأنفاق ، وقذائف الأنابيب أثناء وضع الخندق ، وقنوات الأنفاق.
• 0.2 م - عند سحب الأنفاق إلى الجدران الداخلية لهياكل السياج وخطوط الأنابيب المجاورة.

عند نقاط التقاطع ، يجب أن يكون لأقسام خطوط الأنابيب منحدر من جانب واحد وحماية من المجمعات والأنفاق والحالات الفولاذية والقنوات المتجانسة المصنوعة من الخرسانة والخرسانة المسلحة.

أرز. 7 أمثلة على وضع المجاري لمنزل خاص

كيف نزرع البطاطس

اللحظة الأكثر أهمية هي الهبوط

من المهم مدى عمق زراعة البطاطس. يوصي معظمهم بتعميق الدرنة بمقدار 10 ... 12 سم

الجهاز الأبسط والأكثر فاعلية هو "الحافر".

الهبوط بحافر

يتم سحب الحبال التي سيتم على طولها الهبوط. توضع درنات الزراعة على المسافة الصحيحة. يبقى فقط المشي والضغط عليهم في التربة.

يخشى البعض أن "الحافر" سوف يسحق البطاطس. إذا تم حفر التربة جيدًا ، فلا داعي للقلق. يتم تنظيم العمق بواسطة شريط عرضي. مسمر على مسافة 15 سم من حافة الحافر. يتم جلب ثلاث إلى خمس حبات من البطاطس في التربة في الدقيقة. الهبوط سريع جدًا.

باستخدام زارع البطاطس

يصنع العديد من الحرفيين مزارعي البطاطس. يحتوي هذا الجهاز على خدود متحركة ، ويمكن تحريكهما من خلال المقابض.

1. يغلق الخدين ويتم الضغط عليهما بالقدم.
2. تحت تأثير وزن الشخص يحدث عمق 10 ... 12 سم.
3. يتم إلقاء مادة البذور في الحفرة الموجودة.
4. ثم تتحرك المقابض بعيدًا ، وتصل البطاطس إلى القاع.
5. يسحب زارع البطاطس للخارج.
6. الثقوب الموجودة مغطاة بمدخنة أو مروحية.

يتم الهبوط بسرعة عالية. من غير المناسب أن تحمل كيسًا من البذور على كتفيك.

الهبوط عن طريق حفر القنوات

طريقة أخرى مثيرة للاهتمام وجهاز لها هو الهبوط في خنادق معدة. باستخدام محراث صغير مثبت على عجلات ، يمكن صنع الأخاديد في وقت قصير. ثم يبقى لنشر الدرنات فيها. يتم الانتهاء من العمل عن طريق رش التربة بمجرفة.

بمساعدة مثل هذا الجهاز ، يزرع شخصان مائة متر مربع من البطاطس في 40 ... 50 دقيقة.

هبوط آلي

لقد احتلت Motoblocks مكانها بحزم في قطع الأراضي الشخصية ، حيث يتم استخدامها في الأكواخ الصيفية وفي شراكات الحدائق. يستخدم المزارعون في الحقول الكبيرة طرق الزراعة الآلية.

بالنسبة للجرارات الخلفية ، يتم إنتاج عدة أنواع من مزارع البطاطس. أنها تساعد على زرع أنواع مختلفة من البطاطس بسرعة وكفاءة. تساعد التعديلات على تحقيق بذر مستقر. يبقى فقط اختيار طريقة تشغيل مناسبة وفقًا لقدراتك.

أقل عملية هبوط تستغرق وقتًا طويلاً هي بمساعدة الجرار والمرفقات.

لماذا يعتبر عمق الأنابيب الصحيح مهمًا جدًا

سيضمن عمق الصرف الصحي الكافي حركة مياه الصرف الصحي دون عوائق ، وسيعمل النظام بشكل صحيح على مدار السنة. إذا فات هذا العامل ، ووضعت الأنابيب بالقرب من السطح ، فإن السائل الموجود فيها سيتجمد في موسم البرد. يؤدي التجميد في نظام الصرف الصحي إلى استحالة تشغيله بشكل إضافي.

تشمل الأنابيب المناسبة أيضًا عدم وجود المنعطفات في النظام. يمكن أن تكون الزاوية نتيجة الازدحام المستمر الذي يجب تنظيفه. يمكن أن تحدث مثل هذه الظواهر ليس فقط في موسم البرد ، ولكن أيضًا عندما يصبح الجو دافئًا بدرجة كافية.

لذلك ، عند وضع الأنابيب ، يجب أن تعرف بالضبط عمق تجميد التربة في منطقة معينة. يمكن الحصول على هذه المعلومات من الكتب المرجعية أو من الإنترنت. إذا كان نظام الصرف الصحي به انحناءات ، والتي بدونها يكون التثبيت مستحيلًا ، فيجب تثبيت الحلقات الخرسانية في مثل هذه الأماكن. سوف يوفرون وصولاً مستمراً إلى الأنابيب لتنظيفها. لا يمكنك استخدام الحلقات ، ولكن يمكنك تبطين جدران الخندق بالطوب ، لكن هذا سيؤدي إلى تكاليف إضافية.

حدود العمق لوضع مضخة كهربائية في البئر

يرتبط تحديد عمق خفض المضخة الكهربائية دائمًا بالمستوى الديناميكي والثابت للمصدر. يُفهم المستوى الساكن على أنه المسافة بين سطح التربة وأفق الماء للمصدر في غياب كمية المياه ؛ عند تجميع جواز سفر البئر ، يتم تحديده بعد ساعة من الضخ.

يتم تثبيت المستوى الديناميكي للآبار والآبار عند تشغيل المضخة الكهربائية بكامل طاقتها ، والتي تقوم بسحب المياه من هذا المصدر ، كما أنها تساوي المسافة بين أسطح الأرض والماء. يتم إصلاح العتبة الديناميكية عند نقطة توازن التدفق الداخل والخارج ، عندما يكون منسوب المياه عند مستوى ثابت.

أرز. 3 مؤشرات مستوى المياه

من الواضح أنه عند تحديد عمق الهبوط ، من الضروري مراعاة الخصائص الديناميكية للبئر ، أي يجب أن تكون المضخة الكهربائية أسفل العتبة الديناميكية بما لا يقل عن 1-3 متر - وهذا هو الأول حالة لا جدال فيها.

بالإضافة إلى ذلك ، ستصبح هذه المياه غير مناسبة ليس فقط للشرب ، ولكن أيضًا للاحتياجات المنزلية. لذلك ، يجب أن يأخذ هذا العامل في الاعتبار عند حساب عمق خفض محسوب بشكل صحيح ، ويجب ألا تقل المسافة إلى القاع عن 0.5 - 1 متر ، وبالنسبة للمضخات الكهربائية القوية ، يتم اختيار الحد الأعلى وحتى يتم زيادة هذه المسافة.

كيفية رسم مخطط الصرف الصحي الخارجي

الصرف الصحي الخارجي له عامل مهم واحد - الحاجة للحفر. أثناء إنشاء وتركيب نسخة خارجية من نظام الصرف الصحي ، من الضروري معرفة تسلسل العملية بالضبط وبعض جوانبها التكنولوجية. يضع عدد كبير نسبيًا من مالكي الأراضي مخططًا ويشاركون في وضع المجاري بمفردهم.

يجب مراعاة العوامل التالية أثناء البناء:

اختيار زاوية الميل الصحيحة التي تصل فيها المياه العادمة بحرية وبسرعة إلى خزان الصرف الصحي أو الحوض أو محطة المعالجة المحلية. زاوية الميل 2-3 سم لكل من أنظمة الصرف الصحي الخارجية والداخلية.في حالة انتهاك هذا العامل ، سيتم الاحتفاظ بكمية كبيرة من مياه الصرف الصحي في الأنابيب ، مما سيؤدي إلى انسداد متكرر وتشغيل غير مستقر للنظام بأكمله.
يجب وضع الأنابيب تحت الأرض متجمدة. يشار إلى البيانات المتعلقة بعمق تجميد التربة في معظم المصادر على الإنترنت. في بعض المناطق ، تتجمد التربة بشكل عميق للغاية وسيكون التصريف على عمق أكبر من هذا مكلفًا للغاية. في هذه الحالة ، يمكنك جعل الدائرة أعلى قليلاً ، ولكن بعد ذلك يجب عزل النظام بمواد أكثر تكلفة وحديثة. إذا لم تؤخذ هذه العوامل في الاعتبار ، فعند فترات البرد ، ستتجمد مياه الصرف الصحي ، وسيتعين عليك انتظار الاحترار.
يجب تركيب نظام الصرف الصحي الخارجي بدون زوايا أو كثير منها. التغيير الصحيح في اتجاه خط الأنابيب يعني زاوية 45 درجة. لن يشكل ذلك عقبة أمام مياه الصرف الصحي ، حيث من الممكن حدوث انسدادات متكررة بزاوية 90 درجة ، والتي يجب إزالتها يدويًا.
في منتصف نظام الصرف الصحي ، يجب تثبيت حلقة خرسانية. يسمى هذا العنصر بالفتحة ويعمل للوصول المجاني إلى الأنابيب. يجب تثبيت نفس الحلقات في الأماكن التي يغير فيها النظام اتجاهه.

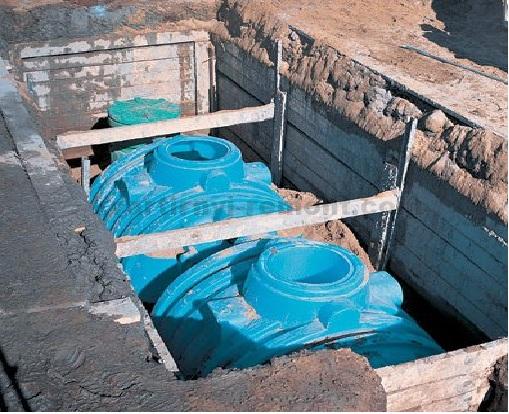

في البناء الحديث ، يتم تركيب خزان للصرف الصحي جاهز. يبدو وكأنه خزان مصنوع من المعدن أو أي مادة متينة أخرى.

لذلك ، عند تركيب خزان الصرف الصحي هذا ، من الضروري التأكد من أن مدخله يتجه نحو المنزل.
عند اختيار أنابيب الصرف الصحي ، يجب أن يتوقف انتباهك على المنتجات البلاستيكية. إنها تلبي جميع المتطلبات التكنولوجية الحديثة ، وهي متينة ولا تتطلب معدات متخصصة للتركيب.
يجب أن تعرف الخصائص التقنية للأنابيب

إذا كان خزان الصرف الصحي على مسافة مناسبة من المنزل ، فيجب زيادة قطر خط الأنابيب ، مما سيؤثر على تكلفة مواد البناء.

التفاصيل الدقيقة لإمدادات المياه للمنزل في فصل الشتاء

عادة ما يتم توصيل إمدادات المياه أثناء بناء المنزل ، حتى لا تواجه مشاكل مع المياه ، مع إمدادات المياه الفردية ، يتم أخذ المياه من الآبار أو الآبار عن طريق الغاطسة (في معظم الحالات) أو المضخات الكهربائية السطحية

عند توفير المياه ، يجب الانتباه إلى العوامل التالية:

1. بالنسبة لنظام السباكة ، من الأفضل استخدام أنابيب HDPE ذات القوة العالية والتوصيل البسيط بتركيبات الضغط. يباع أنبوب الماء HDPE في فتحات بطول كبير ؛ عند التمديد ، لا ينبغي أن يكون له وصلات على طول المسار بأكمله. يتم إجراء التوصيل المناسب عند نقطتين فقط: عند رأس البئر عند توصيله بأنبوب ضغط المضخة الكهربائية وفي مبنى سكني عند توصيله بخط إمداد المياه المحلي. وبالتالي ، يتم ضمان الختم العالي للخط طوال الوقت ، ويمكن الوصول بسهولة إلى التسريبات المحتملة في المفاصل في الغواصة وفي المنزل.
2. يجب أن يكون بئر الغواص أقل من مصدر المياه ، إذا كانت هذه المسافة كبيرة جدًا وكانت تكلفة الغواص العميقة كبيرة ، فسيتعين عزل مصدر المياه ورفعه إلى مستوى أعلى. من أجل عدم إجراء حسابات معقدة للعزل ، من الأفضل وضع كابل كهربائي داخل قناة خط الأنابيب. سيسمح هذا الحل بالحفاظ على درجة الحرارة داخل الخط أعلى من نقطة التجمد مع الحد الأدنى من استهلاك الطاقة ، كما أن خفض الكابل على طول أنبوب الضغط في البئر لمسافة معينة سيمنع تجمده المحتمل. في الوقت نفسه ، لن يكون من الضروري عزل جدران الغواص لفصل الشتاء ، ورأس البئر وإمدادات المياه نفسها بأغلفة بلاستيكية رغوية أو رغوية - يمكن أن يكون هذا الحل (باستخدام كابل كهربائي) أكثر كفاءة وحتى فعالة من حيث التكلفة.

أرز. 10 خطوط الأنابيب موضوعة في خندق

يعد استخدام كابل كهربائي في نظام سحب المياه من بئر بمسافة صغيرة من خط الأنابيب من سطح الأرض أكثر فاعلية في منع تجمد أنبوب الضغط من عزل الجدران وفتحة البئر بالعوازل الحرارية.

لا تمنع المواد العازلة ذات الموصلية الحرارية المنخفضة في البئر المعزول الماء في أنبوب الضغط من التجمد عند درجات حرارة منخفضة (فهي تزيد من وقت التبلور). على عكس العوازل الحرارية ، يتكيف كبل التسخين بشكل فعال مع مهمة التسخين بأقل استهلاك للطاقة - فهو يتطلب فقط الحفاظ على درجة حرارة الماء في الخط أعلى بقليل من 0 درجة مئوية ، وليس غليانه. يتم تمثيل سوق البناء على نطاق واسع من خلال الأجهزة ذاتية التنظيم التي تغير تلقائيًا استهلاك الطاقة والتدفئة اعتمادًا على درجة حرارة السائل المتدفق.

يصل الطول القياسي للكابلات الكهربائية المزودة بالمنظمات التي تنتجها الشركة المصنعة إلى 25 مترًا ، ويصل طول المقطع الواحد المتصل إلى 100 متر.

لتحديد مقدار أنابيب المياه التي يمكن دفنها في الأرض الباردة مع إمدادات المياه الفردية من بئر أو بئر ، يستخدمون خريطة لأعماق تجميد التربة في منطقتهم ، ويضيفون 0.5 متر إلى أقصى مؤشر ويحصلون على النتيجة المرجوة.

من الممكن تقليل مسافة إمداد المياه من سطح الأرض باستخدام عوازل حرارية أو كبلات كهربائية للتدفئة ، وهذه الأخيرة أكثر كفاءة ولكنها باهظة الثمن (الحد الأدنى لسعر متر واحد من كابل التسخين الذاتي التنظيم هو 3 دولار أمريكي).

في أي عمق يوجد أنبوب الصرف الصحي بالقرب من المنزل

تشير المعايير الموحدة إلى أن الأنبوب الفرعي الذي يغادر الغرفة يجب أن يتم وضعه بحيث يرتفع فوق متوسط ​​عمق التجمد بحوالي 30 سم.

يجب أن يتجاوز عمق الخنادق 70 سم.
بالنسبة للممر الأوسط ، يجب أن يصل الحد الأدنى لعمق الصرف الصحي إلى 50 سم ، وهذا يكفي تمامًا إذا لم تكن هناك منطقة قريبة تحتاج إلى إزالة الجليد ، ولا يوجد طريق.

من المهم جدًا الامتثال للمتطلبات السابقة المذكورة أعلاه. الحقيقة هي أن ضغط الآلات يمكن أن يؤدي إلى انهيار خط الأنابيب ، ومع تراكم كبير للثلج ، سوف يتجمد الأنبوب ببساطة.

لإنشاء تدفق الجاذبية لمياه الصرف الصحي ، عليك أن تعرف بالضبط المنحدر الذي تحتاج إلى إنشائه لأنبوب الصرف الصحي ، خاصة في مبنى خاص.

من حيث المبدأ ، يمكنك أن تسأل جيرانك. إنهم يعرفون جيدًا مدى عمق الخندق. لقد وضعوا بالفعل مثل هذه الأنابيب واختبروا النظام. لذلك ، ستكون بياناتهم هي الأفضل ، خاصة في فصل الشتاء.

إذا كانت لديك أي شكوك أو صعوبات في القيام بمثل هذا العمل الصحي ، فيجب عليك الاتصال بالمتخصصين. توظف هذه الشركات متخصصين مؤهلين تأهيلاً عالياً يتمتعون بخبرة واسعة وأدوات مناسبة. إذا لم تكن هناك مهارات لمثل هذا العمل ، فيمكن أن تؤدي العمليات المستقلة إلى أضرار مادية وتكاليف مالية إضافية.

كيفية اختيار مكان لمستقبل الصرف ، وكيفية حساب معلماته

مهما كان نوع جهاز الاستقبال ، يجب أن يتوافق حجمه بالضرورة مع المعايير اليومية الثلاثة التي يستهلكها جميع سكان المنزل.

وفقًا للمعايير المعمول بها ، يستهلك شخص واحد 200 لتر يوميًا. لذلك ، يجب أن يكون حجم جهاز الاستقبال مساوياً لـ 600 لتر. إذا كانت محطة المعالجة تحتوي على عدة خزانات متصلة ، فسيكون الحجم الإجمالي مساويًا لمجموعها.

يعتمد اختيار موقع المتلقي على عدة متطلبات.

يجب تركيب النظام في أدنى نقطة في الموقع ، خاصةً عند وجود تضاريس صعبة للغاية.

تحدد اللوائح أيضًا المسافات إلى الأشياء المهمة بشكل خاص ، ويجب أن تمتثل للمعايير المقبولة:

• 50 مترًا - إلى أنبوب بمياه الشرب ؛
• 5 أمتار - على الطريق ؛
• 30 مترًا - إلى الخزان ؛
• 5 أمتار - إلى أماكن المعيشة.

ما هو عمق مد أنابيب الصرف الصحي؟

تحدد المعايير التكنولوجية (SNiP) عمقًا معينًا للصرف الصحي في منزل خاص.

للحصول على تعريف أكثر دقة لهذه القيمة ، تحتاج إلى التعرف على خريطة المنطقة.

إنه يوضح عمق تجميد التربة في مناطق مختلفة من بلدنا. على سبيل المثال ، في موسكو ، يجب ألا يقل عمق مد أنبوب الصرف الصحي عن 1.4 متر ، وتكون هذه القيمة أقل بكثير بالنسبة لسوتشي - 0.8 متر.

تؤخذ هذه المعلمات في الاعتبار خصائص التضاريس عندما تتجمد التربة. إذا تم تركيب فتحات ذات مقطع عرضي أقل من 500 مم من تلك المشار إليها على الخريطة ، فمن الضروري طرح 0.3 متر من هذه القيمة. عندما يتطلب الأمر وضع أنابيب الصرف الصحي ذات القطر الكبير ، يجب تقليل عمق التمديد بمقدار 0.5 متر.

في أي عمق لحفر أنبوب مياه في منزل خاص ، كيف نحسب بشكل صحيح

يعتمد عمق الخندق لإمداد المياه على الظروف المناخية للمنطقة ، وبالتالي فإن الوثيقة الرئيسية لحسابه هي خريطة لأعماق التجمد. يمكن الحصول على هذه المعلومات من مصادر الإنترنت باستخدام التطبيق لخريطة روسيا ، حيث يتم تقديم بيانات أكثر دقة عن درجة حرارة الأرض لمدن مختلفة ، مع مراعاة بنية التربة.

عندما يتم أخذ المياه من الآبار ، غالبًا ما تستخدم حفر الغواص لاستيعاب معدات الضخ ، حيث يتم وضع أنبوب الماء في اتجاه أساس المبنى من خلال جدران الغواص.

إذا كان عمق مد خط أنابيب المياه من التجمد كبيرًا ، فسيكون من الضروري تعميق الغواصة إلى مسافة مناسبة - سيؤدي ذلك إلى تكاليف مالية إضافية للبناء وإزعاج عند استخدام الحفرة. المخرج هو خيار العزل الحراري مع عزل أنبوب الماء ، مما يسمح بتقليل عمق وضعه.

لتحديد عمق دفن إمدادات المياه في هذه الحالة ، من الضروري إجراء حسابات باستخدام الصيغ التي تأخذ في الاعتبار درجة حرارة الماء والتربة في الشتاء على عمق معين. إذا لم تكن هناك مشاكل مع الماء في وجود مقياس حرارة تقليدي ، فمن الصعب قياس معلمات درجة حرارة التربة على العمق المطلوب. لذلك ، فإن الخيار الأفضل هو الحصول على معلومات حول العمق المسموح به لإمداد المياه في الشتاء بهذه المادة وسماكة العازل من الشركة المصنعة أو البائع لقشرة العزل الحراري.

الطريقة الثانية - الحساب المستقل للعزل باستخدام الصيغ وفقًا للطريقة القياسية المعروفة (SNiP 2.04.14-88 فقرة: حساب العزل الحراري) أمر صعب. تم تطوير الصيغ والمنهجية الواردة فيه فقط لتحديد معلمات الغلاف العازل ضد التبريد بواسطة بيئة خطوط الأنابيب مع درجة حرارة مائع العمل من + 20 درجة مئوية إلى + 300 درجة مئوية.

أرز. 4 تركيب مصدر مياه خارجي لسحب المياه من مخطط بئر

يمكنك العثور على الويب على مدونة الممارسات الفنية البيلاروسية TKP 45-4.02-129-2009. يوفر البند 3.10 معادلات هندسية لحساب سمك مادة عازلة للحرارة لمنع تجمد (تصلب) سائل لفترة معينة عندما تتوقف حركته أو الوقت الذي يسبق التجميد في خط الأنابيب. الصيغ لها شكل معقد ومصممة للاستخدام من قبل المتخصصين ؛ علاوة على ذلك ، فهي مصممة لحساب معلمات عزل خطوط الأنابيب الموجودة على سطح الأرض أو في الداخل (أحد مؤشرات الإدخال هو سرعة الرياح).

تتمثل الطريقة الأسرع والأكثر فاعلية لتحديد معلمات العزل الحراري في استخدام الآلات الحاسبة عبر الإنترنت ، ولكن حتى في هذه الحالة يصعب العثور على آلة حاسبة يمكنها تنفيذ هذه الحسابات.

تتمثل الطريقة الجذرية والمكلفة لحل مشكلة الحساب في استخدام كبل كهربائي حراري ، حيث يتم حساب ناتج الحرارة بالواط لكل متر ، وسيتم تحديد الطول والطاقة المطلوبين لمنع التجمد أثناء شراء البضائع من قبل مديري التجارة. تتمثل ميزة الكبل في قدرته على ضبط درجة حرارته يدويًا أو تلقائيًا ، لذلك من غير المحتمل تبلور الماء في خط مع عنصر تسخين موضوعي في حالة حدوث أي أخطاء في الحسابات.

أيضًا ، عند حساب العمق ، يمكن أن تكون المعاملات التي تعكس اعتماد المسافة التي تتجمد فيها الأرض على تكوين التربة مفيدة:

• بالنسبة للتربة الرملية والحصوية ، يؤخذ المؤشر يساوي 1 ؛
• للطميية الرملية - 1.25 ؛
• في التربة الطينية والطينية ، يكون المؤشر 1.5 ؛
• في أراضي الخث - حوالي 2.

أرز. 5 مخطط التوصيل وعمق إمداد المياه عند إمداد المياه من البئر

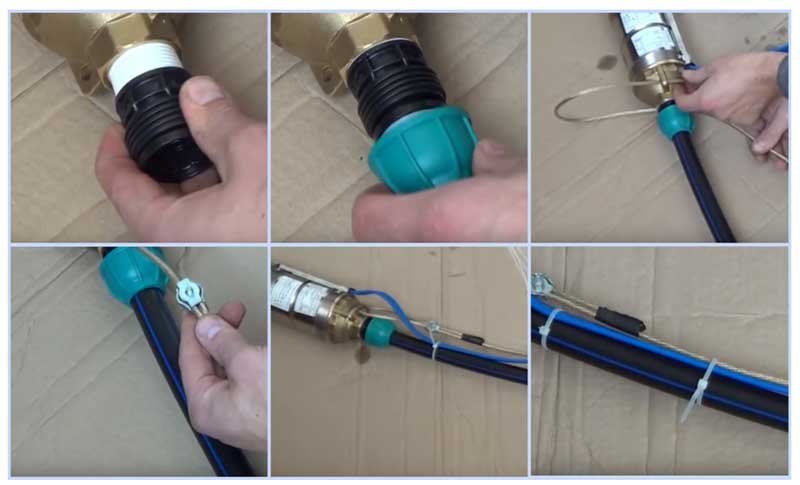

توصيل الأنبوب بالمضخة الكهربائية وربط الكابل بشكل صحيح

بعد تحضير المضخة الكهربائية ، يبدؤون بتثبيتها في بئر البئر ، ويتم تنفيذ العمليات بالترتيب التالي:

• قبل العمل تحتاج إلى معرفة عمق إنزال المضخة الكهربائية التي تحدد الأبعاد الرئيسية. أولاً ، يتم قطع أنبوب الماء HDPE وكابل الطول المطلوب ، ويتم حساب طول كابل الطاقة مسبقًا في مرحلة تحضير الوحدة للنزول.
• يتم تثبيت المحول في منفذ تركيب المضخة الكهربائية للتوصيل بأنبوب HDPE ؛ إذا لم يكن هناك صمام فحص في الجهاز ، فيجب أن يتوفر في المحول.
• باستخدام تركيبات الضغط ، يتم توصيل أنبوب HDPE بالمضخة الكهربائية ، إذا تم استخدام رأس ، يتم سحب الأنبوب وسلك الطاقة أولاً من خلاله.
• إنهم يسحبون كبلًا من الفولاذ المقاوم للصدأ ، أو كبلًا فولاذيًا معزولًا بالبلاستيك أرخص ، من خلال العروات الموجودة في غلاف المضخة ، ويثبته بمشابك خاصة في مكانين ، ويغطي الفولاذ في النهاية بغراء مقاوم للماء.
• لف الشريط حول جميع المشابك ونهايات الكابل.
• قم بتوصيل الكبل الكهربائي وخط الأنابيب والكابل معًا برباط أو شريط عازل بزيادات تتراوح من 1 إلى 2 متر.
• يتم تعليق الكبل على حلقة تسلق في الرأس ويتم إنزال المضخة الكهربائية في بئر قناة البئر ، ويتم قطع الجزء البارز من أنبوب الضغط وتوصيله من خلال تركيبات الضغط إلى خط الأنابيب ، وبعد ذلك يكون النظام جاهزًا عملية.

عند وضع المضخة الكهربائية في البئر عن طريق مهايئ ، يتم تنفيذ جميع الإجراءات التحضيرية وتوصيلها بالكابل وخط أنابيب الضغط بالطريقة المذكورة أعلاه ، ويتم تثبيت المحول باستخدام تركيبات تتوافق ، والتي يتم توصيلها بنهاية الأنبوب البلاستيكي باستخدام صامولة ضغط مع حلقة مخروطية.

الجزء العلوي من البئر مغطى بغطاء ، حيث يمكن ربط كابل وسحب سلك الطاقة عبر الجسم.

أرز. 8 توصيل المضخة عبر المحول

المسافة من الأساس إلى البئر وبئر للمناطق الصحية

ينشئ SNiP 2.04.02-84 ثلاث مناطق حماية لمصادر مدخول المياه العميقة ، والحد الأدنى للحزام الأول له أصغر نصف قطر وهو:

• 30 م - عند تشغيل آفاق المياه المحمية ؛
• 50 م - مع خزانات مياه غير معزولة بشكل كافٍ ؛
• 15 أو 25 م - تستخدم للمصادر الموجودة في موقع به منزل ، إذا تم استبعاد أي احتمال لتلوث التربة والمياه العميقة. تنطبق على مصادر استهلاك المياه الموجودة في أماكن مواتية من حيث الظروف الصحية والجيولوجية ، يجب تقليل المعايير بقرار متفق عليه مع خدمات الصرف الصحي المحلية.

في منطقة الحزام الأول ممنوع:

1. جميع أنواع أعمال البناء ، باستثناء عمليات إعادة بناء أو إصلاح أو تفريع أنابيب المياه.
2. موقع أي مباني ، موقع المقيمين الدائمين.
3. عمل أي اتصالات عدا خدمة آبار المياه أو الآبار.
4. يجب أن يكون للمنزل منفذ صرف صحي إلى النظام المركزي أو إلى مرافق المعالجة الموجودة خلف الحلقة الأولى.
5. في حالة عدم وجود الصرف الصحي ، يتم تركيب خزانات الصرف الصحي محكمة الغلق في الأماكن التي تمنع دخول مياه الصرف إلى تربة الحزام الأول عند تفريغ الخزان.
6. يجب ترتيب الصرف خارج حدود المنطقة الأولى.

وبالتالي ، في موقع فردي لا توجد مسافة لا لبس فيها من البئر أو البئر إلى أساس المنزل والمباني الخارجية ، وتعتمد درجة الإزالة على حماية طبقات المياه الجوفية ، وخصائص التضاريس ويمكن أن تتراوح من 15 إلى 50 مترًا. تجدر الإشارة إلى أنه في الحياة اليومية ، نظرًا لصغر مساحة قطعة الأرض ، يتم تطبيق معايير أخرى - تقع الآبار والآبار بالقرب من المنزل.

أرز. 8 وضع مصدر المياه في موقع فردي

كيف تخفض المضخة في البئر

هناك تقنيتان رئيسيتان لخفض المضخة في البئر - الأولى التقليدية هي استخدام رأس يتم وضعه على أنبوب غلاف المخرج ، بينما يكون النظام بأكمله في حفرة الغواص (الغواص). هناك طريقة أكثر اقتصادية وأكثر تعقيدًا لخفض المضخة الغاطسة الكهربائية وهي استخدام محول قاع البئر ، والذي يتم قطعه في الجدار الجانبي لأنبوب الغلاف تحت الأرض عند علامة أسفل عمق تجميد التربة.

في كلتا الحالتين ، يتم ربط الكبل بالمضخة الكهربائية (يجب أن يكون الكبل عالي الجودة ، باستثناء الكسر والتشويش للمضخة في عمود البئر) ، وربط خط أنابيب الضغط بالتركيبات وتوصيلها مع سلك الطاقة ، والذي ، إذا لزم الأمر ، يتم تمديده.

ملامح وضع أنابيب الصرف الصحي

يجب أن يتم وضع أنابيب الصرف الصحي وفقًا للقواعد التالية:

• يجب استخدام أنابيب القطر المطلوب ؛
• من الضروري مراقبة معدل الانحدار القياسي (حوالي 0.03 متر لكل متر خطي من الأنابيب) ؛
• يجوز استخدام الأنابيب من مواد مختلفة ، ولكن في أحد خطوط الأنابيب يجب أن تتطابق الأنابيب مع المواد.

يمكن تحديد عمق خط الأنابيب بناءً على النقاط التالية:

• طبيعة الموقع (تضاريسه ، خصائص التربة) ؛
• نقطة خروج أنبوب الصرف الصحي من المنزل.

هناك حاجة إلى زاوية الميل حتى تتدفق المياه العادمة عن طريق الجاذبية ، وفي هذه الحالة ليس من الضروري تركيب مضخة ، ولن تتراكم الأوساخ الزائدة داخل الأنبوب ، مما قد يتسبب في انسداد. للغرض نفسه ، يتم تنفيذ الجزء الخارجي من النظام بدون أدوار. هنا ، في الداخل ، يسمح مخطط وضع المجاري في منزل خاص بتدوير الأنابيب ، ولن يصبح هذا عقبة خطيرة أمام وظائف النظام. إذا سمحت للجزء الخارجي من نظام الصرف الصحي بالدوران ، فسيتعين عليك بالتأكيد قطع هذه الأنابيب لإزالة الانسدادات. وبالتالي ، فإن إهمال هذه القواعد يمكن أن يخلق مشاكل خطيرة للغاية لا يتم حلها دائمًا بسرعة.

نصيحة! إذا كان من المستحيل وضع أنبوب مجاري بدون منعطفات ، فيجب عمل بئر في مكان المنعطف ، حيث سيكون من الممكن دائمًا اختراق وإزالة الانسداد في هذه المنطقة. تسمح لك هذه التقنية بوضع خط أنابيب للصرف الصحي في أي منطقة.

وضع عمق نظام الصرف الصحي

تعمل أنظمة الصرف الصحي الحديثة على تحسين مستوى المعيشة في منزل خاص بشكل كبير. إذا كان يُنظر في السنوات السابقة إلى مرحاض في الشارع على أنه ضرورة غير سارة ، لا يمكن فصله عن منزل خاص ، فهو اليوم علامة على كسل المالكين أو دخلهم المنخفض للغاية. علاوة على ذلك ، في الحالة الأولى ، يمكنك الخروج من الموقف عن طريق تعيين محترفين يؤدون كل العمل تمامًا.

في الوقت الحالي ، يتم تركيب خزان للصرف الصحي فيه. بالنسبة له ، أنت بحاجة إلى حفرة تتناسب مع حجمها. بين خزان الصرف الصحي والمنزل يجب ترك أكثر من 5 أمتار. تعميق خزان الصرف الصحي بحوالي متر ونصف.لمزيد من الموثوقية ، تم تجهيز وسادة خرسانية أو حاوية خرسانية أسفل الحفرة. مثل هذا الهيكل لن يسمح للتربة بإتلاف جسم خزان الصرف الصحي بوزنه ، وحمايته من المياه الجوفية.

يعتمد عمق خط الأنابيب على عمق خزان الصرف الصحي.

نصيحة! يجب أن تكون الأنابيب الموضوعة بين المبنى وخزان الصرف الصحي مستقيمة. الركبتين ، سوف تثير ظهور الانسداد.

قبل ترتيب نظام الصرف الصحي ، يجب أن تعرف متوسط ​​عمق التجمد في منطقتك. يجب وضع الأنابيب أقل قليلاً من هذه الأشكال. عادة ، يبلغ العمق الذي توجد فيه أنابيب الصرف الصحي في منزل خاص في الجنوب أكثر من 50 سم. في الجزء الأوسط من البلاد ، حيث يكون المناخ أكثر قسوة ، لا يقل عمق الصرف الصحي في منزل خاص عن 70 سم هذه الأرقام مهمة بشكل خاص إذا كانت أنابيب الصرف الصحي تقع تحت المنصات أو تحت المسارات ، والتي يتم تحريرها من الثلج في الشتاء.

استنتاج

في ظروف الممر الأوسط ، يكفي أن يكون عمق الخندق لوضع المجاري بالقرب من المنزل 0.5 متر. علاوة على ذلك ، يجب أن تسير الأنابيب بالمنحدر الذي أوصت به SNiP.

لا داعي للقلق بشأن تجميد المجاري. أولاً ، يحدث التصريف ، كقاعدة عامة ، بالماء على الأقل في درجة حرارة الغرفة ، لذلك يتم غسل الصقيع الذي يظهر على جدران الأنابيب ببساطة.

ثانيًا ، تخترق الحرارة الأنابيب ، والتي تتشكل بسبب العمليات البيولوجية التي تحدث في خزان الصرف الصحي. في الوقت نفسه ، عندما لا يكون نظام الصرف الصحي قيد الاستخدام ، تكون الأنابيب فارغة ، لذلك لا يوجد شيء يتجمد هناك.

قبل البدء في تثبيت أنابيب الصرف الصحي في مبنى خاص ، على سبيل المثال ، في منزل ريفي ، يجب عليك أولاً تطوير رسومات تخطيطية ورسم مخطط تخطيطي.

ستساعد هذه المواد في تثبيت منتجات السباكة بشكل صحيح ، وحساب المنحدر الصحيح للأنابيب ووضع تقدير للمواد اللازمة للعمل.

سيعمل النظام الذي تم إنشاؤه وفقًا للرسومات بدون أعطال ، وفي حالة حدوث انسداد ، يمكن إزالته بسرعة.

تمت كتابة المقال خصيصًا لأولئك الذين يعملون في بناء وتركيب المجاري. سيتمكن البناة ، بناءً على النص أدناه ، من وضع مخطط للصرف الصحي لمنزل فردي. يتم إعطاء أمثلة على حساب الأنظمة الخارجية والداخلية لتركيب أنابيب الصرف الصحي.

سيتمكن المعلمون من حساب عمق دفن أنبوب الصرف الصحي. سيكون من الممكن حساب المواد الاستهلاكية اللازمة لتركيب نظام صرف صحي مستقل ، يتم وضعه بشكل مستقل في الداخل وحول المنزل.

يجب أن يبدأ تطوير المخطط مع تركيب تركيبات السباكة الأبعد في الطابق العلوي. يجب بالضرورة أن تأتي الخطوط الأفقية التي يتم إجراؤها إلى الناهض. لتوفير المواد اللازمة للعمل ، توجد تركيبات السباكة في طوابق مختلفة ، مع الحفاظ على نفس الوضع الرأسي.

يشمل تكوين المجاري المنزلية:

• عازل مائي يحمي الغرفة من الروائح الكريهة ؛
• الأنابيب التي من خلالها تدخل المصارف إلى النظام الخارجي ؛
• الركبتين.
• المحملات.
• المشابك لدعم الأنابيب وإنشاء منحدر معين ؛
• الناهض المركزي

عند تثبيت المجاري ، من المهم جدًا مراقبة انتقال الأنابيب. لا ينبغي أن يتغير من قطر أكبر إلى قطر أصغر.

لمراعاة مثل هذا الفارق البسيط ، تحتاج إلى تثبيت مرحاض على التخطيط على أقرب مسافة من الناهض.

يتضمن رسم النظام الداخلي عدة معلمات مهمة جدًا:

• عدد الطوابق؛
• قبو؛
• عدد تركيبات السباكة
• عدد الشقق.

من المهم جدًا تحديد عمق خزان الصرف الصحي وتثبيته على أنظمة إضافية ، على سبيل المثال ، محطة ضخ مثبتة. يجب رسم الرسم البياني بمقياس معين.

سيساعدك هذا على فهم تخطيط الأنابيب بسرعة عندما تحتاج إلى تحديد المشاكل في حالة الطوارئ.

يجب رسم الرسم البياني بمقياس معين. سيساعدك هذا على فهم تخطيط الأنابيب بسرعة عندما تحتاج إلى تحديد المشاكل في حالة الطوارئ.
