مضخة تقوية ضغط المياه الكهربائية

تركيب مضخة دفع

يعتمد مخطط تركيب وتوصيل الوحدة لزيادة الضغط في نظام إمداد المياه على الحالة المحددة. من أجل التشغيل الفعال للاستحمام أو الصنبور ، يكفي ترتيب الضخ عند مخرج خزان التخزين. ولكن ، إذا قررت استخدام غسالة أوتوماتيكية أو تريد وضع غلاية في البلد ، فيجب وضع وحدة الصعود أمام خزان التخزين.

مع أي تركيب لنظام زيادة الضغط ، من الضروري النظر في إمكانية تجاوز أو تفكيك الجهاز.

إن تركيب مضخة معززة في المنزل للحصول على الماء الساخن لنظام التدفئة ليس بالأمر الصعب على سيد المنزل ذي الخبرة. ولكن مع ذلك ، عند تثبيت الوحدة ، لا ينبغي لأحد أن ينسى عددًا من الفروق الدقيقة في هذا العمل:

• أينما تم تركيب الجهاز ، يُنصح بتركيب مصفاة أمامه ، لأن الجسيمات الصلبة التي تدخل المحامل يمكن أن تتلف الجهاز أو تقلل من كفاءته.
• بعد الوحدة ، يوصى بتركيب صمام عدم رجوع في النظام للحماية من المطرقة المائية المحتملة ومنع التدفق العكسي للمياه عند إيقاف تشغيل الجهاز.
• في أنظمة التسخين التقليدية ، من المستحسن وضع المضخة في النقطة ذات أدنى درجة حرارة ، أي بالقرب من المرجل.
• لتجنب إمكانية كسر تدفق المياه (دخول الهواء إلى النظام) ، من الضروري تركيب المضخة أمام مجمع الإمداد. إذا كانت الوحدة مزودة بصمام هواء ، فيجب نزف الهواء من النظام.
• تأكد من وضع مأخذ كهربائي بالقرب من موقع تركيب الوحدة ، بحيث يتم تشغيل الجهاز بدون شد على السلك. يجب تأريض المنفذ.
• قبل بدء تشغيل المضخة ، تأكد من امتلاء النظام بالماء تمامًا ، حيث يمكن أن يؤدي التباطؤ على المدى القصير إلى إتلاف الجهاز.
• اغسل النظام جيدًا بالماء النظيف قبل بدء التشغيل لتجنب دخول الجزيئات الصلبة.

تذكر أنه عند اختيار جهاز لزيادة الضغط في نظام إمداد المياه ، لا يوصى بالتركيز على نماذج الشركات المصنعة غير المعروفة. من الأفضل شراء وحدة الجودة التي ستستمر لفترة طويلة دون أي تدخل خارجي في تشغيلها.

بدون أي خوف ، من الأفضل شراء السلع ذات العلامات التجارية من الإنتاج الأوروبي WILO و Hoffmann و DAB و Ebara. من بين الشركات المصنعة الروسية يمكن تمييز شركة "Dzhileks".

كيفية تركيب مضخة لزيادة ضغط الماء

يختلف اتصال الداعم الدوراني والتحضير للتشغيل الأكثر تعقيدًا في تصميم أجهزة الضخ ، المجهزة بمراكم هيدروليكي ، اختلافًا كبيرًا.

توصيل معزز الدورة الدموية

يتم تركيب وحدة تدوير لزيادة ضغط الماء في مبنى متعدد الطوابق بالترتيب التالي:

1. مطحنة أو جهاز خاص للأنابيب البلاستيكية على خط المدخل يقطع قطعة من الأنابيب تتوافق مع حجم تركيب الجهاز ؛
2. وفقًا لمواد خط الأنابيب ، يتم تركيب وصلات التوصيل. في حالة استخدام الأنابيب المعدنية ، يتم استخدام وصلة ملحومة أو محركات ملولبة ؛ إذا كانت الأنابيب بلاستيكية ، يتم استخدام مكواة لحام خاصة ؛
3. باستخدام الصواميل المضمنة في مجموعة التوصيل ، يتم تثبيت المنتج في صندوق السيارة.

يعد تركيب وحدة مضخة شفط مع مركب هيدروليكي عملية شاقة للغاية. بادئ ذي بدء ، نقوم بإدراج الوحدات الرئيسية المتاحة في نظام الحقن النموذجي:

1. وحدة فتيلة ذاتية
2. سعة التخزين؛
3. نظام التحكم الآلي
4. مرشح أساسي يمنع الملوثات الدقيقة الكاشطة المختلفة من دخول النظام ؛
5. تركيبات السباكة وخطوط الأنابيب والخراطيم المرنة.

لمنع تدفق المياه من مبيت المضخة عند انقطاع التيار الكهربائي ، يتم توفير صمام إغلاق أمام أنبوب الإدخال. في المباني الشاهقة ، يعمل خط الإمداد كمصدر للمياه ؛ وفي القطاع الخاص ، غالبًا ما يكون هذا بئرًا أو بئرًا خاصًا به.

طريقة ربط وحدة الحقن بالقطاع الخاص

• يجب تركيب التركيب في المنطقة المجاورة مباشرة لمدخل المياه ؛
• يجب ألا تقل درجة الحرارة في موقع التثبيت عن +5 درجة مئوية ؛
• لا يُسمح بتلامس وحدات التثبيت بالجدران ؛
• يجب أن يسمح مكان التركيب بصيانة وإصلاح الوحدات.

هناك العديد من الخيارات الأكثر شيوعًا لتركيب محطة ضخ بمركب هيدروليكي:

1. مباشرة في المنزل
2. في القبو أو القبو ؛
3. في البئر
4. في غواصة
5. في مبنى خاص معزول.

كل خيار من هذه الخيارات له مزايا وعيوب خاصة به ، لذا فإن اختيار التثبيت يعتمد بشكل أساسي على تخطيط الموقع وخصائص المبنى. بعد اختيار موقع التثبيت ، انتقل إلى تثبيت المحطة ، والتي تتكون من الخطوات الرئيسية التالية:

الأنشطة التحضيريةالتي تشمل:

أ) ترتيب موقع لتركيب المعدات. يجب أن يكون الأساس قويًا ويوفر تثبيتًا موثوقًا للجهاز ؛

ب) حفر الخنادق لمد خطوط الأنابيب;

ج) توفير الطاقة

2. تركيب نظام سحب المياه. اعتمادًا على تعديل المضخة المستخدمة ، هناك:

أ) مخطط قياسي، مع وحدة مضخة سطحية وقاذف مدمج. في هذه الحالة ، يكون التصميم عبارة عن أنبوب بولي بروبيلين ، مع صمام فحص متصل من خلال اقتران خاص مع مرشح خشن مدمج ؛

ب) باستخدام قاذف خارجي. مع هذا التصميم ، يتم تثبيت صمام فحص بفلتر خشن على أنبوب مدخل القاذف ؛

ج) مع مضخة غاطسةمزودة بمصفاة. في هذه الحالة ، يكفي توصيل صمام عدم الرجوع وخط الإمداد.

3.    تركيب وحدات السطح. في هذه المرحلة ، يجب أن نتذكر أن اتصال كل عنصر لاحق يجب أن يتم باستخدام الصمامات الكروية وصمامات الفحص. سيوفر هذا التصميم إمكانية صيانة وإصلاح وحدات المضخات الفردية دون اللجوء إلى تصريف المياه من الخط بأكمله ؛

4. بدء التشغيل الأولي للمحطة يتم بعد ملئه بالماء من خلال رقبة خاصة موجودة على اللوحة العلوية لغرفة العمل.

https://youtube.com/watch؟v=5c39kXyw3uM

قبل البدء في أي مولد تصعيد ، تأكد من أن الأرض موجودة وبحالة جيدة!

اختيار المضخة

تقدم الشركات المصنعة الحديثة العديد من النماذج المختلفة للمضخات الداعمة لإمدادات المياه.

تبدو موديلات WILO و Jemix و Aquatica متشابهة جدًا مع بعضها البعض ، ومع ذلك ، في كثير من النواحي لديهم فرق كبير ، والذي تحتاج إلى إيلاء اهتمام خاص له عند اختيار الجهاز

أفضل خيار لزيادة الضغط في نظام إمداد المياه المنزلي هو استخدام مضخات مدمجة مع نموذج دوار رطب WILO. يتم تحديد نوع التركيب اعتمادًا على الموقع المخطط لربط المضخة المعززة بإمدادات المياه. بالطبع ، من الأفضل شراء مضخة ذات تحكم متعدد المراحل في السرعة ، لكن سعر هذه الوحدات أعلى بكثير من الطرز أحادية السرعة. في إمدادات المياه في البلاد ، غالبًا ما تستخدم المضخات أحادية المرحلة.

كما أن مادة الجسم لها أهمية كبيرة. يقدم المصنعون مضخات مصنوعة من الفولاذ المقاوم للصدأ أو الحديد الزهر.تعتبر العلبة المصنوعة من الفولاذ المقاوم للصدأ أكثر عملية ، ولكن ، وفقًا لذلك ، سيكون السعر أعلى. من الأفضل شراء منتج WILO بمروحة مصنوعة من النحاس أو البرونز. تنتمي المكره البلاستيكية إلى شريحة سعرية أرخص ، ولكن أثناء التشغيل من المرجح أن تتعطل.

ما هي المضخة المعززة

المضخة الكهربائية الداعمة عبارة عن وحدة بها محرك كهربائي ومكره يدفع الماء إلى أنبوب متصل به ، مما يؤدي إلى زيادة الضغط. في كثير من الأحيان ، يتم تثبيت الأجهزة عند مدخل الأجهزة المنزلية: سخانات المياه بالغاز ، وسخانات المياه ، والغسالات الأوتوماتيكية ، وغسالات الصحون ، والدوامات عالية التقنية ، والتي تتطلب مياه ذات ضغط معين عند المدخل للتشغيل العادي.

مبدأ تشغيل المضخة الكهربائية الداعمة

تعمل العديد من مضخات التعزيز لإمدادات المياه على مبدأ الطرد المركزي مع حركة السائل بواسطة دافع مع شفرات مثبتة على عمود محرك كهربائي. يتم توفير الماء من خلال أنبوب فرعي يقع على المحور المركزي للعمود ويتم دفعه للخارج بواسطة شفرات العجلة من خلال المخرج الجانبي.

تعمل المضخات الكهربائية التي تزيد من ضغط الماء في مصدر المياه عادةً في وضع التشغيل والإيقاف التلقائي ، والذي يتم التحكم فيه عن طريق مفتاح تدفق القصب المدمج. في حالة الخمول ، في حالة عدم وجود تدفق للمياه في خط الأنابيب ، يتم إيقاف تشغيل الوحدة ، بمجرد فتح الصنبور ، يبدأ الماء في التحرك عبر الأنابيب ، ويتم تنشيط التتابع ويتم تشغيل مضخة التعزيز.

يخلط العديد من مستخدمي ومؤلفي مقالات الإنترنت بين مضخة معززة لإمداد المياه ومضخة دوران مثبتة في أنظمة التدفئة في المنازل الخاصة. على الرغم من أنها تبدو متشابهة تقريبًا من الناحية الهيكلية ولديها مبدأ تشغيل مماثل ، إلا أن أنواع التدوير مصممة للإمداد المستمر للسائل إلى ارتفاع مع الصيانة المستمرة لضغط سائل التبريد في النظام ويتم إيقاف تشغيلها في حالتين: عند تشغيل مفتاح حراري ، مما يشير إلى زيادة درجة حرارة سائل التبريد ، وعند تشغيل مفتاح الضغط (نادرًا ما يستخدم) ، مما يشير إلى وجود ضغط كبير جدًا لسائل العمل في الأنابيب.

أرز. 2 مضخة كهربائية صغيرة الدوار في المقطع

يتم تصنيع المضخات الكهربائية الداعمة للطرد المركزي صغيرة الحجم باستخدام تقنيتين: بدوار رطب وجاف. في الأجهزة الدوارة الجافة ، يتم فصل عمود المحرك الكهربائي المزود بدفاعة عن الدوار وملف الجزء الثابت بواسطة مانع تسرب ميكانيكي شديد الإحكام. يتميز هذا التعديل بكفاءة عالية تبلغ حوالي 70٪ ، وعادة ما يتم وضع المكره في نهاية الهيكل لتبريد المحرك. تعد تعديلات الدوار الجاف ، مقارنة بأنواع الدوار الرطب ، ذات أبعاد كلية كبيرة ، ولها مؤشرات أعلى للطاقة والإنتاجية ، وليست ضرورية للنظافة وغياب الماء بسبب تبريد الهواء للمحرك الكهربائي. لكن عيبهم الرئيسي هو ارتفاع مستوى الضوضاء ، مما يحد بشكل كبير من نطاق التطبيق في أنظمة إمدادات المياه الخاصة.

في التعديلات مع الدوار الرطب ، يتم فصل الأخير عن الدائرة المغناطيسية للمحرك الكهربائي بواسطة زجاج رقيق الجدران ، حيث يدور ، ويتم تثبيته على المحامل الطرفية. الزجاج والمحامل مملوءة بالماء - وهذا يضمن التشغيل الصامت وتبريد الماء الفعال. بفضل هذا التصميم ، تتمتع وحدات الدوار الرطب بكفاءة منخفضة تبلغ حوالي 40٪ ، ولا يمكنها العمل في حالة عدم وجود تبريد بالمياه (تحتاج بالتأكيد إلى حماية اللف من التباطؤ) ، ولها أبعاد إجمالية صغيرة. يتطلب عملهم بيئة نظيفة ، والميزة الرئيسية هي هدوء السكتة الدماغية ، والتي غالبًا ما تكون حاسمة عند استخدامها في إمدادات المياه الفردية.

أرز. 3 جهاز وحدة الدوار الجاف

مضخات دوامة

يوجد في السوق تعديلات على الضخ ومبدأ التشغيل الدوامي ، ويمكن تمييزها بسهولة عن طريق أنابيب الشفط والضغط الموضوعة على نفس الخط على جانب الجزء النهائي من الهيكل. يتم تصنيع المكره الخاص بهم على شكل دافع موجود على عمود المحرك ، ويتم امتصاص الماء من خلال أحد الأنابيب الجانبية ويتم دفعه للخارج بواسطة الشفرات من خلال المنفذ المعاكس. لتقليل الخسائر الهيدروليكية وزيادة الكفاءة ، تم تقليل الفجوة بين شفرات العجلة الدوامة وجدران غرفة العمل إلى الحد الأدنى ، لذا فإن نماذج مبدأ التشغيل الدوامة تتطلب أكثر بكثير على نقاء المياه من نظيراتها ذات الطرد المركزي.

كيفية اختيار معدات التعزيز

لتجنب مشاكل التشغيل (على سبيل المثال ، المضخة لا تزيد الضغط) ، عند اختيار النموذج ، قم بتقييمه وفقًا للخصائص التالية:

مخطط الأسلاك لمضخة التعزيز

• الامتثال لمتطلبات الأداء ؛
• نوع التثبيت ، معلمات الخدمة ؛
• في أي مدى يتقلب الضغط المولد للمضخة ؛
• معلمات المحرك ونوع التبريد ؛
• إمكانية التشغيل المستمر
• أوضاع التشغيل؛
• توافر السرعات
• مؤشرات التغذية والضغط ؛
• معدل التدفق الأقصى وإنتاجية النبات.

ميزات التركيب والتوصيل

تركيب وتوصيل مضخة معززة فردية أمر بسيط ولا يتطلب مشاركة المتخصصين. تحتاج أولاً إلى وضع علامة على القسم المحدد من خط الأنابيب ، والذي يتوافق مع طول مجموعة المضخة مع المحولات.

بعد ذلك ، من الضروري تصريف المياه من النظام - أغلقه وافتح الصنابير بحيث تترك البقايا خط الأنابيب. يتم قطع الأنبوب وفقًا للترميز ، ويتم تطبيق خيط على السطح الخارجي للأنابيب ، حيث يتم تركيب المحولات. في المرحلة الأخيرة ، يتم تثبيت التركيبات في المحولات والصمام ، ويتم تثبيت المضخة ، ويتم إغلاق الوصلات.

يوصى باختيار مكان القطع بالقرب من الدرع والمخرج. يجب أن يكون الدرع مزودًا بآلة منفصلة تنظم تشغيل المضخة ، ويتم توصيل الدرع والمضخة ببعضهما البعض بواسطة كبل نحاسي بثلاثة أسلاك.

تركيب مضخة معززة

يتم تثبيت جميع مضخات التعزيز صغيرة الحجم في فاصل خط الأنابيب ، لذلك توجد أنابيب مدخلها ومخرجها على نفس الخط. تختلف النماذج فقط في مسافة التثبيت بين التركيبات وقطرها ، والأنابيب المتصلة في الغالبية العظمى من الحالات لها تصميم من النوع الأمريكي. من الناحية الفنية ، إذا كان لديك معدات السباكة المناسبة لحام أو تجعيد التركيبات الملولبة ، فإن تركيب مضخة التعزيز ليس بالأمر الصعب ويتكون من الإجراءات التالية:

• في مكان يسهل الوصول إليه ، يتم قطع جزء من الأنبوب من خط الأنابيب ، مساوٍ في الطول لأبعاد تركيب الوحدة.
• إذا كان خط الأنابيب معدنًا ، يتم قطع الخيوط عند نهايات الأنابيب المقطوعة ، ويتم لحام محول من البوليمر إلى المعدن في مادة البولي بروبيلين ، ويتم ضغط التركيبات الملولبة ذات الخيط الخارجي لمضخة أمريكية في البلاستيك المعدني.
• بعد ذلك ، يتم تثبيت مضخة لزيادة الضغط في تمزق الأنبوب وفقًا لتعليمات التشغيل ، وغالبًا ما يتم تثبيتها في الأنابيب الملولبة باستخدام صواميل الاتحاد الأمريكية.

أرز. 13 مخططات توصيل لمضخات الضخ

مخطط الاتصال - التوصيات

عند تحديد موقع الموقع الأمثل للمضخة ، يتم الاسترشاد بالاعتبارات التالية:

1. من أجل التشغيل الصحيح للأجهزة المنزلية على شكل غلاية أو غسالة أو غسالة أطباق ، توضع المضخة أمامها مباشرة.
2. إذا كان المنزل يحتوي على خزان تخزين يقع في العلية ، يتم وضع الاستدعاء عند مخرجه.
3. كما هو الحال مع تركيب وحدات الدوران ، في حالة فشل المضخة الكهربائية أو إزالتها لأعمال الإصلاح والصيانة ، يتم توفير ممر جانبي مع صمام كروي للإغلاق بشكل موازٍ لها.
4. عند تركيب مضخة في المباني السكنية ، من المرجح أن يترك السكان بدون ماء في الناهض ، مما يزيد بشكل كبير من حجم استهلاكها عند تشغيل المضخة. في هذه الحالة ، من الضروري توفير صهاريج التخزين في الشقة ، والتي تكون أكثر عملية للتعليق من السقف.
5. كثير ، عند تثبيت وحدات أكثر قوة في خط واحد ، لا تحصل على النتيجة المرجوة المشار إليها في بيانات جواز السفر. مع عدم معرفة قوانين الديناميكا المائية ، فإنها لا تأخذ في الاعتبار الخسائر الهيدروليكية المتزايدة في خط الأنابيب مع زيادة حجم السائل الذي يتم ضخه - لتقليلها ، من الضروري تغيير الأنابيب إلى قطر أكبر.

أرز. 14 تركيب مضخات التعزيز في مصدر المياه الداخلي

عادة ما يتم تركيب المضخات الكهربائية الداعمة في الشقق أو المنازل الخاصة عند استخدام شبكات إمدادات المياه العامة ، والتي لا تفي خدماتها بالتزاماتها لخلق ضغط عمل في النظام. تعمل الوحدات المنزلية ذات الدوارات الرطبة القياسية على زيادة الضغط بمعدل 0.9 ضغط جوي. للحصول على رقم أعلى ، من الضروري تركيب مضخة طرد مركزي أو محطة ضخ أو تركيب مع التحكم في التردد لسرعة دوران المكره (الأفضل ، ولكن خيار مكلف للغاية).

الجهاز ومبدأ تشغيل المضخة لزيادة ضغط الماء

اعتمادًا على تصميم المكره والأداء ، قد يكون لمبدأ تشغيل الأنظمة المعززة بعض الميزات المميزة.

مضخة الطرد المركزي للدوران

يعتمد مبدأ تشغيل المضخة على خلق ضغط زائد في المحيط مع تفريغ متزامن في وسط منطقة العمل. يتم إخراج السائل من خلال أنبوب المخرج تحت تأثير الضغط الزائد الناتج ، ويحدث الشفط بسبب الفراغ الناتج.

محطة فتيلة ذاتية الطرد المركزي

يشبه مبدأ تشغيل هذه الأنظمة مبدأ تشغيل مضخة دوران الطرد المركزي ، وتتمثل الاختلافات الرئيسية في قوة المحرك الكهربائي والأبعاد الكلية ووجود مجمع هيدروليكي ، مما يزيد بشكل كبير من استقرار النظام .

محطة فتيلة ذاتية الزوبعة

نظرًا لميزات تصميمها ، فإن محطات الضخ الدوامة قادرة على توفير ضغط مخرج أعلى بمقدار 3-5 مرات من نظيراتها بالطرد المركزي وليست حساسة للتهوية. ومع ذلك ، في نفس الوقت ، تتطلب هذه التركيبات درجة عالية من التنظيف الأولي لبيئة العمل ولها كفاءة منخفضة.

بالإضافة إلى الخصائص التقنية ، فإن التركيب الصحيح مهم لضمان الكفاءة العالية لوحدات الضخ.

متى تحتاج إلى مضخة معززة؟

يتم تحديد ضغط الماء عند مدخل مصدر المياه الداخلي في منزل خاص مزود بإمدادات مياه فردية من خلال إعدادات عنصر الأتمتة الرئيسي - مفتاح الضغط ، وأعلى عتبة قياسية ، عند ضبطها يدويًا ، لا تتجاوز 5 بار . لذلك ، ليس من المنطقي تركيب مضخة معززة في منزل خاص به مدخول مياه مستقل - مع وجود حجم إمداد غير كافٍ ، فمن الأرخص والأسهل تثبيت مجمع تخزين كبير السعة. لوحظت صورة مماثلة في المباني السكنية - حيث يتم تثبيت ضغط المياه والحفاظ عليه عند المستوى المطلوب بواسطة المرافق. لكن في بعض الأحيان في الشقق والمنازل الخاصة ، تنشأ المواقف التالية عندما يكون من الضروري تركيب مضخات كهربائية معززة في نظام إمداد المياه:

أ). مع إمدادات المياه المستقلة ، يتم أخذ موارد المياه من الآبار أو مصادر الآبار ، باستخدام البئر الغاطسة أو المضخات الكهربائية البئر أو التركيبات السطحية.تتمتع كل وحدة إمداد بالمياه بخصائص تقنية معينة ، أهمها الضغط (المشار إليه بالأمتار) وحجم الضخ (في جوازات السفر ، تُحدد القيمة عادةً بالمتر المكعب في الساعة).

الضغط هو المعيار المحدد لمؤشر المسافة إلى نقطة استهلاك المياه وعمق غمر الوحدة ، وعادة ما يعادل 1 متر نفس 1 متر من العمود الرأسي و 10 متر أفقيًا. إذا كان البئر يقع على عمق كبير أو كانت المسافة إلى المنزل كبيرة ، فإن الضغط الناتج عن مضخة كهربائية منخفضة الطاقة (أخطاء في الحسابات عند الاختيار ، وانخفاض في الأداء أثناء التشغيل ، واستحالة استبدال - لا يكفي دائمًا لنقل كمية مقبولة من الماء لكل وحدة زمنية للمسافة المطلوبة. في هذه الحالة ، يمكن تركيب مضخة كهربائية معززة في الخط الخارجي.

أرز. 4 مضخة دوامة كهربائية ومبدأ عملها

ج). يؤدي انتهاك المرافق العامة لالتزاماتهم إلى حقيقة أن الضغط في الشقق (خاصة في الطوابق العليا أو خلال ساعات الذروة) قد يكون منخفضًا للغاية بالنسبة للتشغيل العادي للأجهزة الصحية والأجهزة المنزلية والاحتياجات المنزلية. في هذه الحالة ، يمكن للمالك تركيب مضخة منخفضة الطاقة لزيادة الضغط في إمدادات المياه (بشكل أساسي عند مدخل الأجهزة المنزلية) ، والتي تبدأ عملها عند استهلاك المياه.

أنواع المضخات الداعمة لإمدادات المياه

لا يمكن لمثل هذه المضخات أن تخلق ضغطًا من نقطة الصفر ، فهي تزيد من ضغط الماء الموجود في النظام. يرفع هذا الجهاز الضغط بمقدار 1-3 أجواء عن طريق ضخ الماء بعد إدخاله في مصدر إمداد المياه الحالي. تختلف المضخات التي تزيد من ضغط الماء من نواحٍ عديدة.

حسب نوع التبريد

• تتمتع المضخات ذات الدوار الجاف بكفاءة عالية. في الوقت نفسه ، يعتبر عيب هذه الأجهزة هو زيادة مستوى الضوضاء والأبعاد الكبيرة للجهاز.
• المضخات الخالية من الغدد صغيرة الحجم ومستوى ضوضاء منخفض. لكنها أقل فعالية في العمل ، على الرغم من أنها مناسبة بنسبة 100٪ لزيادة ضغط المياه في نظام إمداد المياه بالمنزل. يتم تبريد هذه الأجهزة بواسطة تيار من الماء البارد يتدفق عبر المضخة.

عن طريق طريقة التثبيت

• تقطع المضخات الأفقية أنابيب المياه الموجودة في المستوى الأفقي لنظام إمداد المياه.
• يتم تثبيت الأجهزة الرأسية على الرافعات الرأسية للنظام.
• يتم تركيبها مجتمعة في أي موضع من أنابيب نظام إمداد المياه.

حسب نوع الإدارة

• يتم إيقاف تشغيل الطرز اليدوية أو تشغيلها بشكل دائم. يتم تشغيل هذا الجهاز عندما يكون من الضروري زيادة الضغط في النظام. الشيء الرئيسي هو أن هناك ضغطًا صغيرًا ، لأنه في حالة عدم وجود الماء ، يمكن للمضخة ببساطة أن تحترق من ارتفاع درجة الحرارة. يقوم المالك بإيقاف التشغيل يدويًا ، بعد إجراء عمليات لمرة واحدة.
• مع التحكم الآلي ، يعطي المستشعر الخاص المُركب إشارة لتشغيل المضخة عند الحاجة. في حالة عدم وجود الماء في النظام ، يقوم نفس المستشعر بإيقاف تشغيل المضخة ، مما يتجنب ارتفاع درجة الحرارة والفشل.
• في النماذج المدمجة ، يحدث التبديل بين أوضاع التشغيل باستخدام مفتاح خاص.

من خلال توافر السرعات

• يمكن للنماذج أحادية السرعة ضخ المياه بسرعة عمود واحد.
• تعمل السرعات المتعددة بكثافة مختلفة ، والتي تعتمد على الكمية المطلوبة لتدفق المياه.

حسب نوع الحل البناء

• تتميز وحدات الدوامة بأداء عالٍ ، ولكنها مستويات ضوضاء عالية وتتطلب أنابيب خاصة.
• الهياكل المدمجة مضغوطة الحجم ، لكن ذات مستوى أداء منخفض. عادة ما تكون مدمجة في خط أنابيب الإمداد.

نظرة عامة على أفضل المضخات لزيادة ضغط المياه

تُظهر مراجعات المالك وإحصائيات المبيعات بوضوح أن النماذج التالية هي الأكثر طلبًا:

أنظمة تعزيز المضخة من النوع "الرطب":

GrundfosUPA 15-90 (N)

خصائص الأداء الرئيسية:

اسم	الوحدات	المعنى
استهلاك الطاقة	الثلاثاء	120
الأشواط	م 3 / ساعة	1,5
الضغط	امفس	8
أقصى درجة حرارة لسائل التبريد	مع	+ 60

مزايا:

• سهولة التشغيل والصيانة.
• تجميع الجودة
• عمر خدمة طويل (ضمان - 3 سنوات ، كامل - 10 سنوات على الأقل) ؛
• استخدام مواد مقاومة للتآكل ؛

متوسط ​​السعر 7.5 - 12.5 ألف روبل.

ويلو PB-201EA

خصائص الأداء الرئيسية

اسم	الوحدات	المعنى
استهلاك الطاقة	الثلاثاء	340
الأشواط	م 3 / ساعة	3,4
الضغط	امفس	15
أقصى درجة حرارة لسائل التبريد	مع	+ 80

مزايا:

• وجود حماية مدمجة ضد ارتفاع درجة الحرارة ؛
• مقاومة عالية للتآكل.
• مدة تشغيل لا تقل عن 12 سنة ؛
• يضمن التصميم المعياري سهولة الصيانة والإصلاح.

ميزة أخرى للمضخة لزيادة ضغط المياه في إمدادات المياه هي سعر مناسب ، يمكنك شراء Wilo PB-201EA مقابل 8-10 آلاف روبل.

أجهزة الدوار المعزولة

جيمكس W15GR-15A

خصائص الأداء الرئيسية:

اسم	الوحدات	المعنى
استهلاك الطاقة	الثلاثاء	120
الأشواط	م 3 / ساعة	1,5
الضغط	امفس	15
أقصى درجة حرارة لسائل التبريد	مع	+ 110

مزايا:

• الربحية
• مقاومة التآكل الكاشطة والبيئات العدوانية ؛
• الأبعاد الكلية الصغيرة والوزن الخفيف للمنتج ؛
• وجود نظام لإغلاق المكره في حالة بث النظام ؛

يبلغ سعر شاحن Jemix W15GR-15A الفائق حوالي 3 آلاف روبل.

كومفورت X15GR-15

خصائص الأداء الرئيسية:

اسم	الوحدات	المعنى
استهلاك الطاقة	الثلاثاء	120
الأشواط	م 3 / ساعة	1,8
الضغط	امفس	15
أقصى درجة حرارة لسائل التبريد	مع	+ 100

مزايا:

• يمكن استخدامها لكل من الدوائر الباردة والساخنة ؛
• الاكتناز والوزن المنخفض.
• الحد الأدنى من استهلاك الطاقة ؛
• مقاومة التآكل وبيئات العمل العدوانية ؛
• سهولة التركيب والصيانة والإصلاح.

ميزة أخرى مهمة هي السعر المعقول لـ Comfort X15GR-15: يمكنك شراء مضخة لزيادة الضغط مقابل 2.6 - 3 آلاف روبل.

محطات ضخ مع مركم هيدروليكي

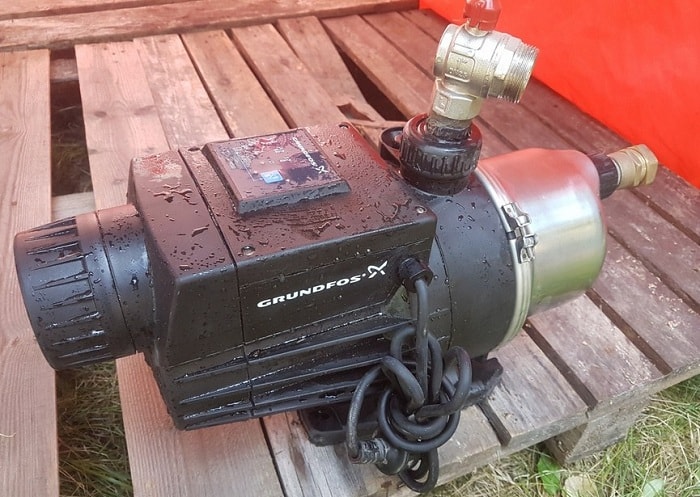

HC Grundfos MQ3-35

خصائص الأداء الرئيسية:

اسم	الوحدات	المعنى
استهلاك الطاقة	الثلاثاء	850
الأشواط	م 3 / ساعة	4
الضغط	امفس	34
أقصى درجة حرارة لسائل التبريد	مع	+ 35

مزايا:

• وجود صمام فحص مدمج ؛
• زيادة مقاومة التآكل
• توافر نظام حماية شامل ؛
• إمكانية التثبيت الذاتي ؛
• خفيف الوزن (13 كجم) ومضغوط ؛

يبلغ متوسط ​​سعر HC Grundfos MQ3-35 حوالي 20-21 ألف روبل.

NS Gileks "جامبو" 70/50 N-50 N

خصائص الأداء الرئيسية:

اسم	الوحدات	المعنى
استهلاك الطاقة	الثلاثاء	1100
الأشواط	م 3 / ساعة	4,3
الضغط	امفس	50
أقصى درجة حرارة لسائل التبريد	مع	+ 35

مزايا:

• زيادة مقاومة التآكل
• المناعة ضد المركبات الكيميائية العدوانية والتآكل ؛
• بساطة التصميم ، مما يوفر إمكانية التجميع الذاتي ؛
• خزان تخزين كبير الحجم (50 لترًا) ، يوفر الحد الأدنى من بدء تشغيل الجهاز وإيقافه.

يعد السعر المنخفض نسبيًا لـ NS Dzhileks "Jumbo" 70/50 N-50 N (من 12.6 إلى 14.6 ألف روبل) ميزة أخرى للتثبيت.

بناءً على المعلومات المذكورة أعلاه ، يمكننا أن نستنتج أن استخدام مضخات الدوران من نوع الطرد المركزي لزيادة ضغط المياه أمر موصى به في شقق المدينة ، بسبب طول خطوط الأنابيب الضئيل. في القطاع الخاص ، من الممكن ضمان ضغط التشغيل الكافي في دائرة التسخين ونظام إمداد المياه باستخدام محطات الضخ ذات المركب الهيدروليكي.

مواصفات المضخة

قبل شراء مضخة التعزيز ، يجب أن تولي اهتمامًا خاصًا ليس لسعر المنتج ، ولكن لخصائصه التقنية الموضحة في جميع طرز WILO:

• مصدر التيار. تم تصميم مضخات WILO ، مثل جميع الأجهزة المنزلية ، للعمل من شبكة كهربائية ذات مصدر طاقة أحادي الطور وبجهد 220 فولت ، بتردد تيار متناوب يبلغ 50 هرتز. إذا كان جهد التيار الكهربائي منخفضًا جدًا ، فسيكون الضغط منخفضًا ، لأن المضخة ستعمل بطاقة منخفضة.
• يعتمد استهلاك الطاقة على طريقة التشغيل والطراز المحدد. بالنسبة لجميع المضخات تقريبًا ، بما في ذلك طراز WILO ، نادرًا ما يتجاوز الحد الأقصى لاستهلاك الطاقة 50-70 وات. بالنسبة للنماذج متعددة السرعات ، تتم الإشارة إلى هذه المعلمة على اللوحة الموجودة في علبة الجهاز ، مما يشير إلى القوة والقوة الحالية في كل وضع من أوضاع التشغيل.
• درجة حرارة الماء الذي يتم ضخه. بالنسبة لطرازات WILO ، يكون هذا المؤشر في النطاق من +2 إلى +100 ، وهو ما يكفي ، حتى مع وجود هامش ، لزيادة الضغط في نظام التدفئة.
• يتم تحديد فئة الحماية حسب التصنيف الدولي. تشير هذه المعلمة إلى مستوى حماية الجهاز من دخول الجزيئات الصلبة ، وكذلك قطرات أو رذاذ الماء المتطاير في زوايا مختلفة. تتمتع مضخات WILO بفئة حماية IP 44.
• يوضح الحد الأقصى للتدفق (أداء المضخة) كمية المياه التي يمكن للوحدة ضخها في فترة زمنية معينة. تقاس هذه المعلمة بالمتر المكعب في الساعة (م 3 / ساعة) أو لترات في الدقيقة. يبلغ الحد الأقصى لمعدل التدفق لمضخة WILO PB-089 EA 2.4 متر مكعب / ساعة.
• أقصى ضغط. توضح هذه المعلمة مدى قدرة المضخة على رفع المياه بالنسبة إلى موقع التثبيت. يمكن لمضخة WILO PB-089 EA رفع المياه إلى ارتفاع 9 أمتار.
• تُظهر الطاقة المقدرة والقوة القصوى أداء محرك الوحدة. تُقاس الطاقة بالواط (W). مبدأ التشغيل بسيط ، فكلما زادت قوة المحرك ، زاد ضغط الماء الذي يستطيع الجهاز توفيره في إمدادات المياه.
• أبعاد الاتصال. يتم قطع معظم مضخات التعزيز في دائرة السباكة باستخدام صواميل نقابية ، والتي غالبًا ما يتم تزويدها بالمضخة. يتم تحديد الأقطار وفقًا للتصنيف المتري الأوروبي.
