عدد 2 محطات ضخ مارينا نماذج ومواصفات
تقوم ماركة مارينا (إيطاليا) بتصنيع محطات ضخ سطحية وغاطسة للأغراض المنزلية ويمكنك شراء مضخة مياه أو صرف أو براز ، بالإضافة إلى تركيب خاص للري أو النوافير. تنقسم جميع معدات المضخات الخاصة بالشركة المصنعة إلى مجموعتين شرطيتين:
- النماذج التي تعمل فقط بالمياه النظيفة - SVM ، SCK ، SCM ، SKM. مجهزة بمضخة مارينا SCM 100-10 أو مضخة غاطسة MarinaSVM. تعمل المضخة السطحية مارينا KS 801 / P أيضًا مع سائل نظيف. فقط من أجل بيئة عمل نظيفة ، توجد محطة ضخ مارينا APM 100/25 بسعة 2.4 م 3 / ساعة.
- نماذج السوائل المتسخة - TF ، STF ، ECMDS ، SXG. يأتي الطقم مع مضخة غاطسة للصرف مارينا SXG 1100 ، مارينا تي إف
تأتي محطات ضخ المارينا بالتعديلات التالية: CAM و ARM و RSM. تعتمد تكلفة المحطات على النموذج المحدد وقوة المضخة وحجم المركب.
2.1
خصائص الفئة
مارينا APM:
في محطات من هذه الفئة ، يتم تركيب مضخة حقن أو قاذف ، وبفضلها ترفع محطة الضخ مارينا APM 200/25 المياه من عمق 50 مترًا ، ويمكن لمارينا APM 100/25 ضخ المياه من بئر يصل إلى 25 مترًا عميق (مزود بمضخة Speroni APM 100).
كاميرا مارينا:
تعتمد هذه الوحدات على مضخات الطرد المركزي ذاتية التحضير من مارينا (مضخة Marina CAM 100 / A-HL ، مضخة Marina KPM 50 SET) ، وبالتالي فإن أقصى عمق للشفط لا يزيد عن 6-7 أمتار. هذه السلسلة من المحطات هي الأكثر تنوعًا. تتمثل الاختلافات الرئيسية بين النماذج في أداء معدات المضخة وقدرة المركب الهيدروليكي. تبلغ سعة هذه المحطات 60 لترًا في الدقيقة.
وبذلك تكون وحدة الضخ مارينا 40/22 مصنوعة من الحديد الزهر عالي القوة ، تبلغ سعتها 50 لترًا في الدقيقة ، ويبلغ حجم المجمع 22 لترًا. محطة مارينا CAM 80 / 22HL تعالج 60 لترًا من الماء في الدقيقة وهي مصنوعة من الفولاذ المقاوم للصدأ. تعتبر محطة الضخ من الفولاذ المقاوم للصدأ Marina CAM 100 / 25HL أكثر قوة: تبلغ الإنتاجية 4.4 م 3 / ساعة ، وسعة الخزان 25 لترًا. تعمل محطات الضخ من هذه السلسلة على حل أكبر مجموعة من المهام المنزلية: من سقي قطعة أرض شخصية إلى زيادة الضغط في شبكة المياه المركزية.
مارينا RS:
تم تجهيز مجموعة الطرازات هذه بمضخات متعددة المراحل توفر ضغطًا للمياه في النظام يصل إلى 100 لتر / دقيقة ، مع عمق شفط صغير (لا يزيد عن 7 أمتار). وبالتالي ، فإن محطة الضخ مارينا RSM 5/60 تخلق رأسًا يصل إلى 60 مترًا وأقصى عمق امتصاص يبلغ 4 أمتار. بمساعدة منشآت RSM ، يُنصح بتنظيم إمدادات المياه على مسافة قريبة من مصدر المياه إلى نقطة الإمداد.
2.2
مزايا وعيوب محطات الضخ
تتمتع جميع وحدات ضخ سبيروني (إيطاليا) بعدد من المزايا:
- سعر معقول؛
- أبعاد ووزن إجمالي صغير ؛
- سهولة التركيب والصيانة ؛
- مستوى ضوضاء منخفض
- لا تتطلب إشرافًا مستمرًا ، لأنها تعمل بشكل كامل في الوضع التلقائي ؛
- محمي من "التشغيل الجاف" ؛
- ليس من الصعب شراء قطع غيار لمضخة المارينا - الصرف الصحي أو المياه.
إلى جانب ذلك ، هناك أيضًا عيوب في المعدات:
- تكون حواف المجمع عرضة للتآكل إذا تشكلت عليها مكثفات. حل هذه المشكلة هو معالجتها بالإضافة إلى ذلك بمواد مقاومة للتآكل ؛
- من الصعب تنظيم مفتاح الضغط ، لكن دليل المستخدم يساعد في التعامل مع هذه المهمة ؛
- يجب أن تكون المحطات المصممة للعمل بالمياه النظيفة مجهزة بالإضافة إلى ذلك بفلتر ، لأن الشوائب تقلل من عمر المعدات.
2 مجموعة نموذجية من المعدات
يشمل خط إنتاج سبيروني (إيطاليا) 4 سلاسل من محطات الضخ في مارينا:
- يعتبر Marina CAM خيارًا اقتصاديًا لاستهلاك المياه من الآبار التي يصل عمقها إلى 9 أمتار ؛
- Marina APM - مضخات للآبار حتى عمق 50 مترًا ؛
- مارينا إدرومات - وحدات مزودة بمنظم يقوم بإيقاف تشغيل المضخة عند الجفاف.
دعنا نلقي نظرة فاحصة على كل من هذه الخطوط.
2.1
مارينا كام
تتكون سلسلة CAM من معدات مصنوعة في علبة من الحديد الزهر أو الفولاذ المقاوم للصدأ ، مع تركيبات داخلية مصنوعة من بوليمرات غذائية. يتم تقديم عدة طرز ، تتراوح قوتها بين 0.8-1.7 كيلو واط ، والرأس - 43-60 مترًا.
يمكن أن يكون حجم المجمع 22 أو 25 أو 60 لترًا. هذه هي المحطات الأكثر تكلفة للاستخدام الخاص ، والتي تبدأ تكلفتها من 7 آلاف روبل.
من بين المحطات ذات أفضل نسبة سعر / جودة ، نبرز:
- مارينا كام 80/22 ؛
- مارينا كام 60/25 ؛
- مارينا كام 100/25.
تم تجهيز محطة الضخ مارينا كام 40/22 بمراكم هيدروليكي سعة 25 لترًا ، ستكون سعته كافية لعائلة مكونة من 3 أفراد. تبلغ سعة الوحدة 3.5 م 3 / ساعة ، وأقصى عمق رفع 8 م ، والسعر 9 آلاف روبل.
تتمتع مارينا كام 100/25 بخصائص تقنية مماثلة - خزان بسعة 25 لترًا ، وسعة نقل 4.2 م 3 / ساعة ، ومع ذلك ، فإن هذا الطراز مزود بنظام زيادة الضغط الذي يزيد بشكل كبير من رأس التوصيل - حتى 45 مترًا ، مقارنةً بـ 30 م لـ CAM 40/22.
2.2
مارينا APM

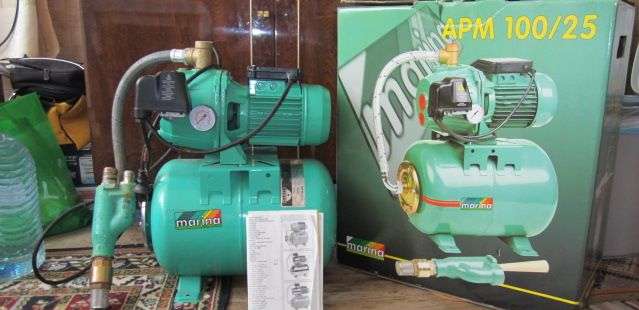

يبلغ الحد الأقصى لعمق سحب المياه لمضخات الآبار من سلسلة APM 25 مترًا (نموذج 100/25) و 50 مترًا (200/25). هذا هو المزيد من القوة والمعدات الشاملة ، والتي يمكن أن يصل وزنها إلى 35 كجم. كمثال ، خذ بعين الاعتبار محطة مارينا ARM 100/25 الشهيرة.
تحديد:
- رأس - ما يصل إلى 20 م ؛
- الإنتاجية - 2.4 متر مكعب / ساعة ؛
- قوة محرك الطرد المركزي - 1100 واط ؛
- قطر أنبوب الإمداد 1 ″.
تم تصنيع AWP 100/25 في علبة من الفولاذ المقاوم للصدأ ، وقد تم تجهيز النموذج بحماية من الحرارة الزائدة ونظام التحكم في مستوى الماء في الخزان الهيدروليكي. تم تصميم ARM100 / 25 لضخ المياه النظيفة ، بدون شوائب ميكانيكية ، لا تتجاوز درجة حرارتها 35 درجة.
2.3
الأعطال والإصلاحات النموذجية
أثبتت محطات الضخ في المارينا أنها معدات موثوقة ودائمة ، ومع ذلك ، مثل أي معدات أخرى ، فهي ليست محصنة ضد الأعطال. نلفت انتباهك إلى قائمة بالأعطال الأكثر شيوعًا وكيفية إصلاحها:
- نقص إمدادات المياه عند تشغيل المضخة ، وقد يكون السبب هو فقدان إحكام الأنابيب الموصلة وصمام فحص تالف. تحقق أولاً مما إذا كنت قد نسيت ملء جسم المضخة بالماء. إذا كان الأمر كذلك ، فافحص صمام الفحص وضيق ملاءمته لفوهة المضخة ، وتحقق أيضًا من حالة أنبوب السحب - يجب استبدال جميع المكونات التالفة. من الممكن حدوث مشاكل مماثلة في حالة تلف المكره ، وستحتاج إلى تفكيك الوحدة لاستبدالها.
- يتم توفير المياه في شكل هزات بسبب تلف المجمع. العطل الرئيسي للخزان الهيدروليكي هو الغشاء التالف. لتحديد ما إذا كانت سليمة ، اضغط على الحلمة (الموجودة على جسم الخزان) ، إذا كان الماء يتدفق من الحلمة وليس الهواء ، فسيتمزق الغشاء. من السهل جدًا تثبيت الغشاء ، ما عليك سوى فك حلقة التثبيت من عنق الخزان ، وسحب الجزء القديم وتركيب جزء جديد في مكانه.
- انخفاض ضغط إمداد المياه. يمكن أن يكون السبب في ذلك إما وجود خلل في الخزان الهيدروليكي أو مشاكل في المضخة. في الحالة الأولى ، من المرجح إلقاء اللوم على إزالة الضغط من الخزان - فحص الجسم بحثًا عن الشقوق وإصلاح التشوهات المكتشفة وضخ الهواء حتى القيمة القياسية. إذا كان الخزان سليمًا ، فيجب البحث عن المشكلة في المكره المشوه لعجلة الطرد المركزي داخل المضخة.
سننظر بشكل منفصل في الموقف عندما لا ترغب محطة الضخ في العمل في الوضع التلقائي - لا يتم إيقاف تشغيل الوحدة عندما يكون الخزان ممتلئًا ولا يتم إيقاف تشغيله عندما يكون فارغًا. يتم إلقاء اللوم هنا على الضبط غير الصحيح لمفتاح الضغط - عادة ما تتم معايرته في المصنع ، ولكن هناك استثناءات.

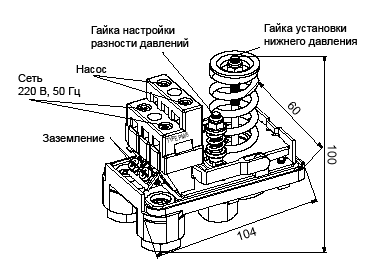

يوضح الرسم البياني أعلاه مفتاح ضغط قياسي لمضخات مارينا. يوجد عليها نوابض تحت الغطاء البلاستيكي للحالة. يدور معظمهم في اتجاه عقارب الساعة ، وهو مسؤول عن الحد الأدنى من الضغط في الخزان الذي يتم تشغيل المحطة فيه. من خلال تدوير زنبرك صغير ، نقوم بضبط الحد الأقصى للضغط ، عند الوصول إلى إيقاف تشغيل المضخة.
يجب أن يتم ضبط مفتاح الضغط مع فصل الجهاز عن مصدر التيار الكهربائي. قبل بدء المعايرة ، من الضروري تصريف المياه من الخزان ، ومستوى ضغط الهواء مهم أيضًا - يجب أن يتوافق مع القيمة الموصى بها من قبل الشركة المصنعة.
