TTK. اختبار لقوة وضيق شبكات التدفئة الخارجية TTK. اختبار قوة وضيق شبكات التدفئة الخارجية

الفحص الخارجي للغلايات تحت البخار.

الخارجي
فحص الغلايات كاملة بالمعدات ،
المعدات وآليات الخدمة
والمبادلات الحرارية والأنظمة
وخطوط الأنابيب المنتجة تحت البخار
عند ضغط التشغيل وإذا أمكن
جنبا إلى جنب مع الاختبار في العمل
آليات السفن.

في
التفتيش للتأكد من أن
حالة جميع أجهزة بيان المياه
(نظارات قياس المياه ، اختبار الصنابير ،
مؤشرات مستوى المياه عن بعد
إلخ) وفي حالة عمل جيدة
النفخ العلوي والسفلي للغلاية.

يجب
للتحقق من حالة المعدات ،
التشغيل الصحيح لمحركات الغياب
ممرات البخار والماء والوقود في الغدد ،
الشفاه والوصلات الأخرى.

أمان
يجب اختبار الصمامات أثناء التشغيل
للتشغيل. يجب أن تكون الصمامات
معدلة للضغوط التالية:

الضغط
فتح الصمام

ص
افتح
≤ 1.05 ص
شريحة
ل ص
شريحة
≤ 10 كجم ق / سم
2
;

ص
افتح
≤ 1.03 ص
شريحة
ل ص
شريحة
> 10 كجم ق / سم
2
;

أقصى
ضغط التشغيل المسموح به
صمام أمان ص
الأعلى
≤ 1.1 ص
شريحة.

أمان
يجب أن تكون صمامات السخان
معدلة للعمل مع
بعض قبل بيوت الغلايات
الصمامات.

يجب
يتم اختبارها في محركات التشغيل اليدوية
تمزق صمامات الأمان.

في
نتائج إيجابية خارجية
التفتيش والتحقق في عملية واحدة من
صمامات أمان الغلايات
يجب أن تكون مختومة من قبل المفتش.

إذا
فحص صمامات الأمان
على غلايات حرق النفايات في ساحة انتظار السيارات
يبدو أنه من الممكن بسبب
الحاجة إلى العمل على المدى الطويل الرئيسي
فشل المحرك أو التغذية
بخار من المرجل الإضافي ،
يعمل بالوقود ، ثم تحقق
التعديلات والختم
يمكن أن تكون صمامات الأمان
التي ينتجها مالك السفينة في رحلة مع
تنفيذ الفعل ذي الصلة.

في
يجب أن تكون الشهادة
تشغيل تلقائي
تنظيم مصنع المرجل.

في
هذا يجب التأكد من أن المنبه ،
تعمل الحماية والأقفال المتشابكة
آمنة من الفشل والعمل في الوقت المناسب ،
خاصة عندما ينخفض ​​مستوى الماء.
في المرجل تحت المستوى المسموح به عند الإنهاء
إمداد الهواء بالفرن عند الإطفاء
المشاعل في الفرن وفي حالات أخرى ،
المقدمة من نظام الأتمتة.

يجب
تحقق أيضًا من تشغيل غرفة المرجل
الإعدادات عند التغيير من تلقائي
للتحكم اليدوي والعكس صحيح.

إذا
سيتم العثور على الفحص الخارجي
العيوب ، والسبب ليس كذلك
من خلال هذا الفحص ،
المفتش قد يطلب
مراجع داخلى
اختبار هيدروليكي.

الاختبار الهيدروليكي لأنابيب أنظمة التدفئة

يعد الاختبار الهيدروليكي لنظام التدفئة شرطًا أساسيًا لضمان ظروف مريحة في منزل خاص. بمرور الوقت ، تبلى عناصر التسخين وتفشل ، ويساعد اختبار نظام التدفئة على منع التلف أثناء موسم التدفئة.

قبل تثبيت عناصر التسخين وخطوط الأنابيب ، يتم إجراء حساب هيدروليكي لنظام التدفئة ، مع مراعاة المواد والقطر الداخلي للأنابيب ، وقطر التركيبات والتجهيزات ، وسماكة جدار الأنبوب والمعايير الفنية الأخرى. مع الحسابات غير الصحيحة ، يمكن تقليل كفاءة النظام بشكل كبير ، ويمكن تقليل فترة التشغيل عدة مرات.

ضع في اعتبارك كيفية حساب قطر خط أنابيب نظام التدفئة ويتم تحديد قطر الأنابيب اعتمادًا على الحمل الاسمي في قسم واحد.

حساب قسم أنبوب التسخين

D = √354 ∙ (0.86 ∙ س: ∆t): V.

أين د

- قطر أنبوب التسخين ، سم ؛

س

- الحمل على القسم المحسوب من النظام ، كيلوواط ؛

∆t

- فرق درجة الحرارة بين الأنابيب المتساقطة والعودة ، ᵒС ؛

الخامس

هي سرعة حركة المبرد ، م / ث.

يتيح لك هذا الحساب تحديد متوسط ​​قطر أنبوب نظام التدفئة. تستخدم الحسابات المهنية لنظام التدفئة بيانات أكثر بكثير. في هذه الحالة ، لا يتم تحديد حجم الأنبوب الفردي فحسب ، بل يتم أيضًا تحديد أقطار المقاطع الضيقة ، والمسافة بين خطوط الأنابيب ، وما إلى ذلك.

لماذا الاختبار الهيدروليكي لنظام التدفئة ضروري؟

كل نظام تدفئة فردي له ضغط التشغيل الخاص به ، والذي يحدد درجة تسخين الغرفة ، وجودة دوران المبرد ، ومستوى فقد الحرارة. يتأثر اختيار ضغط العمل بعدد من العوامل ، بما في ذلك نوع المبنى وعدد الطوابق وجودة الخط وما إلى ذلك.

أثناء تحرك المبرد عبر خطوط الأنابيب ، تحدث عمليات هيدروليكية مختلفة ، مما يؤدي إلى انخفاض الضغط في النظام ، وهو ما يسمى بمطرقة الماء. عادة ما تتسبب هذه الأحمال في التدمير السريع لنظام التدفئة ، وبالتالي يتم إجراء الاختبارات الهيدروليكية عند ضغط أعلى بنسبة 40٪ من الضغط الاسمي.

يتم إجراء الاختبار الهيدروليكي لأنابيب أنظمة التدفئة بعد الانتهاء من الأعمال التالية:

• فحص الصمامات ، إمكانية تشغيل الصمامات من نوع الإغلاق ؛
• تقوية إحكام النظام عن طريق غدد إضافية (إذا لزم الأمر) ؛
• ترميم طبقات العزل لخطوط الأنابيب ، واستبدال المواد البالية ؛
• قطع المنزل عن النظام العام بمساعدة سدادة عمياء.

عند إجراء اختبار الضغط ، وكذلك لمزيد من ملء النظام بسائل التبريد ، يتم استخدام صمام من نوع الصرف ، يتم تثبيته عند العودة.

6 معدات القياس الموصى بها

عند اختبار الشبكات الحرارية بحثًا عن الخسائر الهيدروليكية ، من الضروري قياس وتسجيل عدد كبير من المعلمات في وقت واحد ، وخاصة الضغوط ومعدلات تدفق مياه الشبكة.

لذلك ، يجب إيلاء اهتمام كبير لاختيار معدات القياس وتنظيم عملية القياس.

يمكن إجراء تسجيل المعلمات المقاسة عن طريق تسجيلها بواسطة المراقبين في الجداول المناسبة ، وكذلك تلقائيًا - عن طريق التسجيل على مختلف ناقلات المعلومات الوسيطة.

حاليًا ، يتم إنتاج مجموعة واسعة من معدات القياس والتسجيل للإنتاج المحلي والأجنبي التي تلبي المتطلبات الواردة في القسم.

للتسجيل المرئي للضغط ، يمكن استخدام مقاييس ضغط تشوه نموذجية (نوع MO) من فئة دقة تبلغ 0.4 وما فوق ، ومع تغييرات كبيرة في الضغط على طول الشبكة ، يمكن استخدام مقاييس ضغط تشوه القياس الدقيقة (نوع MTI) بدقة يمكن أيضًا استخدام فئة 0.6 على الأقل.

للتسجيل التلقائي ، يمكن استخدام محولات ضغط كهربائية من نوع MT100 المصنعة من قبل Manometr أو METRAN-43 من Metran قلق أو محولات ZOND-10 المصنعة بواسطة NPP Hydrogazpribor مع فئة دقة 0.25 وما فوق. عندما تكون هذه الأجهزة مجهزة بمعدات بيان ثانوية من فئة الدقة المناسبة ، فيمكن استخدامها أيضًا للتسجيل المرئي لقياسات الضغط.

يمكن إجراء قياسات التدفق بواسطة عدادات التدفق القياسية في مصدر الحرارة ومدخلات المشتركين كجزء من وحدات قياس الإمداد الحراري والاستهلاك ، بشرط أن يكون لديهم فئة الدقة المطلوبة ، وأن تكون معتمدة من الناحية المترولوجية ويتم تركيبها وفقًا للمتطلبات الفنية.

يمكن أيضًا إجراء قياسات التدفق باستخدام عدادات التدفق فوق الصوتية المحمولة للإنتاج المحلي والأجنبي ، وفقًا لقواعد تركيبها. تم تجهيز هذه الأجهزة بأجهزة بيان رقمية ولها مخرجات لإشارات التيار المقيسة ، مما يسمح باستخدامها للتسجيل الآلي والبصري لنتائج القياس. يمكن استخدام مقاييس التدفق المحمولة من KRONHE ، ومقاييس التدفق PORTAFLOW من مختلف الشركات المصنعة ، ومقاييس التدفق المحمولة من PANAMETRICS ، بالإضافة إلى مقاييس التدفق المحلية من VZLET للاختبار.

التسجيل التلقائي للمعلمات المقاسة لتحسين دقة القياسات ، يُنصح بتنفيذها في شكل رقمي. للقيام بذلك ، يمكن استخدام الوحدات الحسابية لعدادات الحرارة ، بشرط أن تتوافق مع متطلبات تكرار تسجيل المعلمات المقاسة.

حاليًا ، يتم إنتاج عدد كبير من وحدات التحكم المتخصصة المختلفة لتحويل معلومات القياس وتخزينها ، ومع ذلك ، فهي مصممة لمعالجة عدد كبير من قنوات القياس لفترة طويلة بتردد ثابت من مستشعرات الاقتراع وتستخدم بشكل أساسي للمعلومات الكبيرة و مجمعات القياس. لذلك ، يتطلب تطبيقها لاختبار الفقد الهيدروليكي ، كقاعدة عامة ، بعض الصقل.

جهاز مستقل جاهز من هذا النوع ، قابل للتطبيق في هذا المجال ، هو جهاز تخزين البيانات SQUIRREL 1003 من GRANT. لديها قدرات الخدمة اللازمة مع سعة تخزين كافية.

يمكن إجراء قياسات لدرجات حرارة مياه الشبكة باستخدام أي مقياس حرارة يوفر دقة لا تقل عن 1.0 درجة مئوية.

نتائج اختبار ضغط التحكم لخط أنابيب الغاز

النتيجة الإيجابية للعمل المنجز هي ضغط مستقر في قسم توصيل الغاز. في هذه الحالة ، يجب على فريق الإصلاح إزالة الخراطيم التي تربط القناة بخط أنابيب الغاز. أثناء هذه الإجراءات ، من الضروري التحقق من إغلاق جميع صمامات الإغلاق في مصدر الهواء لخط أنابيب الغاز. بعد ذلك ، يتم تثبيت المقابس على الأنابيب التي تزود خط أنابيب الغاز بالهواء.

إزالة المقابس

في حالة انخفاض الضغط في الاتصال أثناء اختبار الضغط الهوائي ، ستكون نتيجته سلبية ، وسيتم تأخير إطلاق خط أنابيب الغاز حتى يتم اتخاذ الإجراءات المناسبة. سيكون من الضروري إجراء مسح لاحق لموقع الاختبار لتحديد حالات عدم المطابقة مع التخلص منها مرة أخرى. بعد ذلك ، يجب إعادة فحص خط أنابيب الغاز.

يتم تسجيل نتائج العمل المنفذ في مجلة خاصة وتسجيلها في ملابس فريق العمل. قبل بدء تشغيل النظام ، يجب أن يكون هناك ضغط هواء فيه.

في الشركات التي لديها إمدادات الغاز ، بالإضافة إلى إجراء قبول وتسليم مرافق الغاز ، يجب توفير المستندات التالية:

• أمر بتعيين مسؤول عن منشآت الغاز في المنظمة ؛
• تعليمات لتشغيل الاتصالات والمعدات والأجهزة الخاصة بمنشآت الغاز في المنظمة ؛
• تعليمات بشأن حماية العمال أثناء التشغيل وأعمال الإصلاح على خطوط أنابيب الغاز ومعدات الغاز.

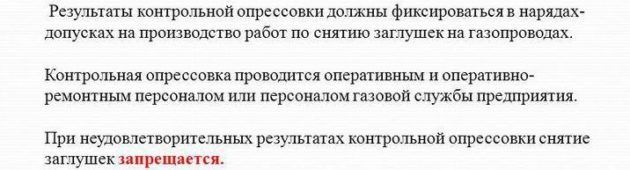

نتائج اختبار ضغط التحكم لخط أنابيب الغاز

فيديو الشركة PROMSTROY

شاهد مقاطع فيديو أخرى

الاختبارات المائية ضرورية لتحديد القراءات المائية الفعلية لخط جديد وتجهيز النقاط أو تحويل هذه القيم عند استخدامها. أثناء هذا الاعتماد ، p ، يتم تحويل النفايات في وقت واحد مع t من المبرد في أجزاء معينة من شبكة التدفئة. وفقًا لقيم القياس p في خطوط أنابيب التسليم والعودة ، يتم إنشاء وضع قياس الضغط الفعلي ، ويتم تعيين وضع العد p وفقًا لمعدلات تدفق السائل في الأماكن. وبالمقارنة ، تتشكل التناقضات بين أوضاع قياس الضغط المحددة وحساب العد.

الاختبارات الحرارية ضرورية لمعرفة الفاقد الحقيقي للحرارة في السطور ومقارنتها بالقراءات المحسوبة والمعايرة. تملي الحاجة إلى هذا الاختبار من خلال الهزيمة المعتادة للعزل الحراري ، وتغييره في أماكن منفصلة ، وعلاوة على ذلك ، من خلال تحول المباني. أثناء الموافقة ، يتم استبدال معدلات التدفق و t من المبرد في القاعدة وفي نهاية الجزء الذي تم فحصه من أنابيب الإمداد والعودة.

يتم إجراء اختبار لأعلى درجة حرارة للناقل الحراري لمراجعة التطبيق العملي للمباني ، وأداء المصححات ، وإزاحة الناهضين ، لتحديد الضغوط والتشوهات الحقيقية للأجزاء المحملة من خط التسخين.

أيضًا ، يتم اختبار أنابيب التدفئة من حيث القوة وعدم النفاذية. يتم إجراؤها على مقاطع منفصلة وعلى الخط العام بشكل عام. عند إجراء هذه الاختبارات ، يجب إيقاف تشغيل أجهزة العميل تمامًا ، كما يتم إجراء اختبارها بشكل منفصل.

1. يمكن إجراء الاختبار على خطوط تسخين الماء والبخار لاستهلاك الحرارة.
2. اختبار خطوط تسخين المياه للتدفق المائي.

إجراء اختبار ضغط نظام التدفئة

يعرض هذا المستند المعلومات التالية:

• ما نوع طريقة العقص المستخدمة ؛
• المشروع الذي بموجبه تم تركيب الدائرة ؛
• تاريخ الشيك وعنوان سلوكه وأسماء المواطنين الموقعين على المحرر. في الأساس ، هذا هو صاحب المنزل ، وممثلي منظمة الإصلاح والصيانة وشبكات التدفئة ؛
• كيف تم حل المشاكل التي تم تحديدها؟
• تحقق من النتائج
• هل توجد علامات تسرب أو موثوقية الوصلات الملولبة والملحومة. بالإضافة إلى ذلك ، يشار إلى ما إذا كانت هناك قطرات على سطح التركيبات والأنابيب.

القواعد التنظيمية للاختبار بالهواء المضغوط

يتم تحديد قواعد تنفيذ هذا العمل من خلال الوثائق التنظيمية - SNiP (أنظمة البناء).

تنظم هذه المعايير مخططات وتعليمات تكنولوجية معينة ، مع مراعاة خصوصيات العمل من حيث الامتثال لأنظمة السلامة ، وكذلك تحديد معدات اختبار الضغط لنظام التدفئة.

يمتد بعضها من الأمام إلى الخلف عموديًا في جميع أنحاء السيارة وتحتل جميع النوافذ ، مما يمنع مطبات الرأس والبلورات من دخول المقصورة. في بعض الموديلات ، تتوفر وسائد هوائية إضافية في المنطقة التالية على مقياس الإصابة: منطقة الساق. لتقليل الضرر الذي يلحق بالركاب ، بدأت معظم الوسائد الهوائية في تضمين نظام يسمح لها بنشر كثافة أكثر أو أقل اعتمادًا على شدة الاصطدام. وبالتالي ، فإن التمدد السريع للكيس لا يسمح بالضرر مع التأثيرات الطفيفة.

يجب أن يسبق الاختبارات الهيدروليكية شطف وإعداد خط الأنابيب الرئيسي لنظام التدفئة. يتم إجراء التنظيف بطرق مختلفة ويهدف إلى إزالة الترسبات والترسبات من أملاحها المختلفة والمركبات الكيميائية الأخرى من الجدران الداخلية للأنابيب في النظام. لهذا ، يتم استخدام ضاغط.

ما هو اختبار الضغط لنظام التدفئة وإمدادات المياه

لا ينبغي أن ننسى أن الوسادة الهوائية هي إضافة لحزام المقعد ولا تحل محله بأي شكل من الأشكال. يمكن أن تمنع هذه الوسادة الإصابة في حوادث التصادم بسرعة منخفضة جدًا ، ولكن إذا لم نرتدي حزامًا ، فلن يساعد ذلك في الاصطدامات الشديدة.

تكييف الهواء يزيد من الراحة أثناء القيادة ويبرد الهواء الداخل إلى مقصورة الركاب ويجفف الهواء ويرشحه. وتتمثل مهمتها الأكثر شهرة في الحفاظ على درجة حرارة ثابتة داخل السيارة باستخدام دائرة التبريد. يعتمد عمله على حقيقة أن السائل يتبخر بزيادة درجة حرارته أو تقليل الضغط الذي يتعرض له ، وهي عملية يتم فيها امتصاص الحرارة.الدائرة المغلقة تستخدم مع المبرد الغازي الذي له نقطة غليان منخفضة.

تكوين الرواسب على جدران أنابيب أنظمة التدفئة (بترتيب تنازلي):

• أكسيد الحديد ثنائي التكافؤ
• أكسيد المغنيسيوم؛
• أكسيد الكالسيوم؛
• أكسيد النحاس؛
• أكسيد الزنك؛
• أكسيد الكبريت ثلاثي التكافؤ.

ما المعنى العملي لمثل هذا الغسل؟ أثناء التشغيل ، يتم تقليل كفاءة التسخين بشكل كبير بسبب الترسبات والترسبات على الأنابيب.

ينخفض ​​قطر مرور الأنابيب بسبب الترسبات والحجم إلى النصف تقريبًا. كل هذا يؤدي إلى تعطل وانتهاكات حسن سير العمل. بسبب الحجم والودائع ، تنخفض جودة دوران المياه.

يعتمد عملها على قانون فاراداي: ملف من الأسلاك يتحرك داخل مجال مغناطيسي مشحون بواسطة الطاقة الكهربائية. وبالتالي ، يتكون المولد من جزء مغناطيسي يسمى الدوار الذي يدور داخل الهيكل. للتأكد من أن المولد يتحرك دائمًا بسرعة عالية ، يتم توصيله بالمحرك بسلسلة من البكرات والأحزمة. تستخدم بعض المركبات المنافسة مولدات مغناطيسية دائمة خاصة توفر سرعات دوران أعلى وتزن أقل من المعتاد.

ستنخفض درجة الحرارة المرتفعة هذه في كل من الصنبور والبطاريات.

لأسباب تتعلق بالسلامة خلال فترة الاختبار سيتم إيقاف الماء الساخن
جميع المستهلكين المتصلين بنظام تدفئة المنطقة. أيضا سوف التسخين
المدارس ومؤسسات ما قبل المدرسة ومؤسسات الرعاية الصحية. خلال الاختبارات لمدة 5-6 ساعات ، سوف يتم توزيع الماء بدرجة حرارة عالية في أنظمة التدفئة في المباني السكنية.

لا ينبغي أن يقلق السكان الذين تم تركيب أنابيب البولي بروبلين في شققهم ، لأنه حتى عندما يتم توفير سائل تبريد عند درجة حرارة مرتفعة للنظام الداخلي للمنزل ، يجب توفير إزاحة لمياه الشبكة من خطوط أنابيب الإمداد والعودة ، وسيقوم المبرد أدخل نظام التدفئة بدرجة حرارة لا تزيد عن 95 درجة ، وهذا يتوافق مع اللوائح.

ويلاحظ أيضًا أنه في بعض الأحيان أثناء الاختبار ، تقوم المنظمات الإدارية بإيقاف تشغيل أنظمة التدفئة المركزية في المباني السكنية بشكل تعسفي ، بالإضافة إلى الإغلاق المطلوب لإمدادات المياه الساخنة. هذا مخالف لبرنامج الاختبار وقد يؤثر سلبًا على سلوكها ، مما يتسبب في زيادة الضغط في خطوط الأنابيب والتسبب في تلفها.

هام: يحتاج قادة شركة الإدارة ، HOA ، تعاونية الإسكان إلى إكمال مجموعة كاملة من التدابير الفنية والتنظيمية للتحضير لاختبارات درجة الحرارة.

ما هو فاصل الهواء

فواصل الهواء أو أسمائها الأخرى - مجمعات الهواء لأنظمة التدفئة مصممة لإزالة الهواء من المبرد الذي يدور في الدائرة. يتم استخدامه للأنظمة من أي نوع ، في أنظمة التدفئة تحت الأرضية وفي. يتم تمرير الماء من خلال فاصل لإزالة الغازات المذابة والملوثات المختلفة التي تؤثر سلبًا على النظام وتلوث الصمامات المختلفة. يطرح فاصل الهواء السؤال - كيفية إزالة الهواء بشكل صحيح من نظام التدفئة ، غير ذي صلة على الإطلاق. ولكن لزيادة موثوقية ومتانة النظام ، يتم تثبيت فاصل وفتحات تهوية يدوية أو أوتوماتيكية في نظام التدفئة لمنزل أو مؤسسة.

تتمتع فواصل الهواء بالعديد من الخصائص المفيدة التي تعمل على تحسين دوائر التسخين:

لذلك ، يتم تبسيط الإجابة على السؤال الشائع - كيفية إخراج الهواء من نظام التدفئة. سيكون هناك القليل من الهواء في النظام بحيث يمكن إزالة بقاياه الضئيلة يدويًا. لهذا الغرض ، يتم استخدام رافعات Mayevsky وفتحات التهوية الأوتوماتيكية. هناك فرق أساسي بين فتحات التهوية اليدوية والأوتوماتيكية. تزيل رافعة Mayevsky ، على سبيل المثال ، احتقان الهواء المتراكم في أعلى النقاط.

يستخرج الفاصل الهواء المذاب في الماء ويزيله.

أي عندما يتم تسخين المياه التي مرت عبر الفاصل ، لن يتم إطلاق أي هواء. بالطبع ، يعد استخدام فاصل للأنظمة الصغيرة مكلفًا ، فمن السهل والبسيط إزالة الهواء يدويًا. تستخدم فواصل الهواء على نطاق واسع في دوائر التسخين الكبيرة والمعقدة. إذا قررت شراء فاصل الهواء للتدفئة ، فسيعتمد السعر على الأداء الذي يتراوح من 3000 إلى 40000 روبل.

فترة التنظيف لأنظمة التدفئة

لا يعني الإغلاق المؤقت المجدول لشبكة التدفئة استنزافًا للمورد من المشعات.

وذلك للأسباب التالية:

• سوف تجف الرواسب وتتصلب ؛
• بعد إعادة التعبئة ، سوف تحدث تسربات في مناطق التوصيل.

لذلك ، يوصي الخبراء بتصريف المياه من نظام التدفئة في مبنى سكني فقط في الصيف ، بعد نهاية فترة البرد. يتم تفريغ الموارد المستهلكة في المجاري من خلال صمام الصرف. لتسريع تدفق المياه ، من الضروري فتح أقفال الهواء على مشعات الطوابق العليا. يتم تنظيف الناهضين أولاً بالماء البارد ، ثم بالماء الساخن ، بينما السائل الخارج من الأنابيب يحمل معه معلقات الطين والجير.

في نهاية الإجراء ، تمتلئ الغلاية بالماء مع إضافة مواد كيميائية تعمل على إبطاء خبث دائرة التسخين. يجب ألا يرتفع مستوى السائل في الاتصالات فوق علامة التحكم لخزان الأمان.

متى ولأي مرافق الغاز تحتاج إلى اختبار ضغط التحكم؟

يتم الضغط بالهواء أو الغاز الخامل:

• لنقاط التحكم في الغاز (GRP) ووحدات التحكم في الغاز (GRU) بعد تركيبها ؛
• لأنابيب الغاز الداخلية والخارجية والخزانات والأجهزة والمعدات قبل توصيلها بالاتصالات الحالية ؛
• للأنابيب ومعدات الغاز بعد الإصلاح أو الاستبدال.

مخطط اختبار الغاز الخامل

عندما لا يقل مؤشر ضغط الهواء الزائد في خط الأنابيب المضمن عن 100 كيلو باسكال ، يمكن حذف اختبار ضغط التحكم.

يتم إجراء فحص تحكم باستخدام غاز أو هواء خامل للاتصالات الخارجية عند ضغط 20 كيلو باسكال ، بينما يجب ألا تنخفض هذه القيمة بأكثر من 0.1 كيلو باسكال في غضون ساعة. يجب تطبيق هذا الإجراء على أنابيب الغاز الداخلية للمحلات الصناعية والمؤسسات الريفية والمباني العامة وغلايات ، وكذلك أجهزة ومعدات التكسير الهيدروليكي ووحدات توزيع الغاز ، فقط تحت ضغط 10 كيلو باسكال ، مع خسارة مسموح بها لكل ساعة 0.6 كيلو باسكال.

يجب إجراء فحص تحكم بالهواء عند ضغط 30 كيلو باسكال لمدة 60 دقيقة للحاويات التي تحتوي على غاز مسال. يعتبر الفحص الصحي ناجحًا إذا لم تنخفض قراءات الضغط على مقاييس الضغط.

تصنيف خطوط أنابيب الغاز بالضغط

خيارات تسخين الأسلاك

آلية العمل لجميع الأنظمة الهيدروليكية

كما يقول الأساتذة ، PiterRem هو نفسه تقريبًا ؛ يتضمن تسخين المبرد في الغلاية (مولد الحرارة) ، حيث يدخل المبرد في سلسلة مغلقة من الأنابيب والسخانات الموضوعة في جميع أنحاء المنزل. عادة ما يستخدم الماء كحامل للحرارة ؛ في كثير من الأحيان يتم استخدام سوائل أخرى لهذه الأغراض - ما يسمى ب "مضاد التجمد" ، السوائل الخاصة المضادة للتجمد. يؤدي المرور عبر جميع أجهزة التسخين الخاصة بالسلسلة أو الماء أو مبرد آخر إلى إطلاق حرارة لكل منها ، وبعد ذلك تعود إلى المرجل ، ثم تتكرر العملية برمتها.

مخططات أنظمة التدفئة الهيدروليكية

تختلف ليس فقط في ميزاتها الهندسية ، ولكن أيضًا في مبادئ التشغيل. وفقًا لطبيعة حركة المبرد ، يتم تقسيمها إلى أنظمة ذات دوران طبيعي وقسري. تستخدم الأولى في المنازل الصغيرة (50-150 م²) ، والأخيرة تستخدم في البناء التقليدي (250 م 2 وأكثر).

• الدورة الدموية الطبيعية

  - يسخن الماء في الغلاية ويرتفع من خلال أنبوب الإمداد الرأسي. عندما يبرد الماء ، يصبح أثقل ، وتزداد كثافته ، وعند اكتمال الدائرة ، يعود الماء الأقل دفئًا الذي ينبعث من الحرارة إلى المرجل عبر خط أنابيب الإرجاع. مثل هذا النظام قادر على العمل بدون كهرباء ، لكنه يبدو "ليس كثيرًا" داخل المنزل و "يأكل" المزيد من الوقود.

• التداول القسري
  - يتحرك المبرد بمساعدة مضخة دوران تسمح باستخدام أنابيب بأقطار أصغر ولا تراعي المنحدرات. تساعد مضخة الدوران فقط المبرد على التغلب على مقاومة خطوط الأنابيب. يكون النظام ذو الدوران القسري أكثر راحة ، ويمكن التحكم في الحرارة في مثل هذا النظام. جودة نظام التدفئة هذا أعلى ، ولكن هنا مطلوب مصدر طاقة غير منقطع.

ضغط الاختبار المسموح به أثناء اختبار ضغط تسخين المياه

يهتم العديد من المطورين بالضغط الضروري لفحص نظام التدفئة. وفقًا لمتطلبات SNiP المعروضة أعلاه ، أثناء اختبار الضغط ، يُسمح بضغط أعلى من ضغط العمل بمقدار 1.5 مرة
، ولكن يجب ألا تقل عن 0.6 ميجا باسكال.

هناك رقم آخر مشار إليه في "قواعد التشغيل الفني لمحطات الطاقة الحرارية". بالطبع ، هذه الطريقة "أكثر ليونة" ، حيث يتجاوز الضغط طريقة العمل بمقدار 1.25 مرة.

في المنازل الخاصة المجهزة بالتدفئة المستقلة ، لا ترتفع عن 2 أجواء ، ويتم تعديلها بشكل مصطنع: إذا كان هناك ضغط زائد
، ثم يتم تشغيل صمام التنفيس على الفور. بينما في المباني العامة والمتعددة الشقق ، يكون ضغط العمل أعلى بكثير من هذه القيم: المباني المكونة من خمسة طوابق - حوالي 3-6 أجواء ، والمباني الشاهقة - حوالي 7-10.

ما هي الاحتياطات التي ينبغي اتخاذها

بادئ ذي بدء ، يجب توخي الحذر عند التعامل مع أجهزة التدفئة. لتجنب حالات الطوارئ أثناء فترة الاختبار ، يجب إبقاء صنابير الماء الساخن مغلقة.

إذا كانت صمامات الإغلاق التي تقوم بإيقاف تشغيل الماء الساخن معيبة في نقطة التسخين في مبنى سكني ، واستمر تدفق الماء الساخن بالفعل إلى المنزل ، فإننا نوصيك بالحذر عند استخدام المياه ، وإنشاء تحكم متزايد واستبعاد الأطفال الصغار من الوصول إلى أجهزة الخلط.

هناك 4 أنواع من اختبارات الشبكة الحرارية:

1. للقوة والشد
   (العقص
   ). يتم تنفيذه في مرحلة التصنيع قبل تطبيق العزل. عندما تستخدم سنويا.
2. في درجة حرارة التصميم
   . تم التنفيذ: من أجل التحقق من عمل فواصل التمدد وتحديد موقع عملها ، لتحديد سلامة الدعامات الثابتة (ص. خلال سنتين). تجرى الاختبارات أثناء تصنيع الشبكات قبل تطبيق العزل.
3. هيدروليكي
   . يتم تنفيذها من أجل تحديد: الاستهلاك الفعلي للمياه من قبل المستهلكين ، والخصائص الهيدروليكية الفعلية لخط الأنابيب وتحديد المناطق ذات المقاومة الهيدروليكية المتزايدة (مرة واحدة في 3-4 سنوات).
4. الاختبار الحراري
   . لتحديد فقد الحرارة الفعلي (مرة واحدة في 3-4 سنوات). يتم إجراء الاختبارات وفقًا للاعتماد التالي:

Q \ u003d cG (t 1 - t 2) معايير £ Q \ u003d q l * l ،

حيث q l - يتم تحديد فقد الحرارة بمقدار 1 متر من خط الأنابيب وفقًا لـ SNiP "العزل الحراري لخطوط الأنابيب والمعدات".

يتم تحديد فقد الحرارة حسب درجة الحرارة في نهاية المقطع.

اختبارات القوة والشد.

هناك نوعان من الاختبارات:

1. هيدروليكي
   .
2. هوائي
   . تم الفحص في t n

الاختبارات الهيدروليكية.

الأجهزة: عدد 2 من مقاييس الضغط (للعمل والتحكم) فئة أعلى من 1.5٪ ، وقطر مقياس الضغط لا يقل عن 160 مم ، ومقياس 4/3 من ضغط الاختبار.

ترتيب السلوك:

1. أغلق منطقة الاختبار بالمقابس. استبدل معوضات الغدة بمقابس أو حشوات. افتح جميع الخطوط والصمامات الالتفافية إذا تعذر استبدالها بمقابس.
2. تم ضبط ضغط الاختبار = 1.25R تابع ، ولكن ليس أكثر من ضغط العمل لخط الأنابيب P y. التعرض 10 دقائق.
3. يتم تقليل الضغط إلى ضغط العمل ، حيث يتم إجراء الفحص. تتم مراقبة التسربات عن طريق: انخفاض الضغط على مقياس الضغط ، التسريبات الواضحة ، الضوضاء المميزة ، تعفير الأنبوب. في نفس الوقت ، يتم التحكم في موضع خطوط الأنابيب على الدعامات.

الاختبارات الهوائية

يحظر القيام بما يلي: خطوط الأنابيب فوق الأرض. عندما يقترن بالوضع مع اتصالات أخرى.

عند الاختبار ، يحظر اختبار تجهيزات الحديد الزهر. يسمح باختبار تجهيزات حديد الدكتايل عند ضغوط منخفضة.

الاجهزه: 2 مقياس ضغط، مصدر ضغط - ضاغط.

1. يملأ بمعدل 0.3 ميجا باسكال / ساعة.
2. اختبار الفحص البصري عند الضغط P 0.3P. ، ولكن ليس أكثر من 0.3 ميجا باسكال. R isp \ u003d 1.25R العمل.
3. يرتفع الضغط إلى اختبار P ، ولكن ليس أكثر من 0.3 ميجا باسكال. التعرض 30 دقيقة.
4. تخفيض الضغط على P الرقيق والتفتيش. يتم تحديد التسربات من خلال العلامات: انخفاض الضغط على مقاييس الضغط ، الضوضاء ، فقاعات محلول الصابون.

احتياطات السلامة:

• أثناء التفتيش ، يحظر النزول إلى الخندق ؛
• لا تتعرض لتيار الهواء.

اختبارات درجة حرارة التصميم

يتم اختبار الشبكات الحرارية مع d ≥100mm. في الوقت نفسه ، يجب ألا تتجاوز درجة حرارة التصميم في خط أنابيب الإمداد وفي العودة 100 درجة مئوية. يتم الحفاظ على درجة حرارة التصميم لمدة 30 دقيقة ، بينما يجب ألا تتجاوز الزيادة والنقصان في درجة الحرارة 30 درجة مئوية / ساعة. يتم إجراء هذا النوع من الاختبارات بعد اختبار ضغط الشبكات والقضاء على العواصف.

اختبارات لتحديد الفاقد الحراري والهيدروليكي

يتم إجراء هذا الاختبار على دائرة دائرية تتكون من خطوط الإمداد والعودة ووصلة العبور بينهما ، ويتم فصل جميع المشتركين في الفروع. في هذه الحالة ، فإن الانخفاض في درجة الحرارة على طول الحركة على طول الحلقة ناتج فقط عن فقد الحرارة في خطوط الأنابيب. وقت الاختبار هو 2t إلى + (10-12 ساعة) ، t إلى - وقت تشغيل موجة درجة الحرارة على طول الحلقة. موجة درجة الحرارة - يتم تحديد زيادة في درجة الحرارة بمقدار 10-20 درجة مئوية فوق درجة حرارة الاختبار على طول حلقة درجة الحرارة بالكامل بواسطة المراقبين ويتم تسجيل التغير في درجة الحرارة.

يتم إجراء اختبار الفقد الهيدروليكي في وضعين: عند أقصى تدفق و 80٪ من الحد الأقصى. لكل وضع من الأوضاع ، يجب أخذ 15 قراءة على الأقل بفاصل 5 دقائق.

لماذا ومتى يتم إجراء الاختبارات الهيدروليكية

الاختبار الهيدروليكي هو نوع من الاختبارات غير المدمرة التي يتم إجراؤها للتحقق من قوة وضيق أنظمة خطوط الأنابيب. تتعرض جميع معدات التشغيل لها في مراحل مختلفة من التشغيل.

بشكل عام ، هناك ثلاث حالات فيها يجب أن يكون الاختبار إلزاميًا
بغض النظر عن الغرض من خط الأنابيب:

• بعد الانتهاء من عملية الإنتاج لإنتاج المعدات أو أجزاء من نظام خطوط الأنابيب ؛
• بعد الانتهاء من أعمال تركيب خط الأنابيب ؛
• أثناء تشغيل الجهاز.

يعد الاختبار الهيدروليكي إجراءً هامًا يؤكد أو يدحض موثوقية نظام الضغط قيد التشغيل. وهذا ضروري لمنع الحوادث على الطرق السريعة والحفاظ على صحة المواطنين.

يتم تنفيذ إجراء للاختبار الهيدروليكي لخطوط الأنابيب في الظروف القاسية. يسمى الضغط الذي يمر تحته ضغط الاختبار. يتجاوز ضغط العمل المعتاد بمقدار 1.25-1.5 مرة.

ميزات الاختبارات الهيدروليكية

يتم توفير ضغط الاختبار لنظام خطوط الأنابيب بسلاسة وببطء حتى لا تتسبب في حدوث مطرقة مائية وتشكيل الحوادث. لا يتم تحديد قيمة الضغط بالعين ، ولكن بصيغة خاصة ، ولكن من الناحية العملية ، كقاعدة عامة ، فهي تزيد بنسبة 25٪ عن ضغط العمل.

يتم التحكم في قوة إمداد المياه من خلال مقاييس الضغط وقنوات القياس.وفقًا لـ SNiP ، يُسمح بالقفزات في المؤشرات ، حيث من الممكن قياس درجة حرارة السائل بسرعة في وعاء خط الأنابيب. عند ملئه ، من الضروري مراقبة تراكم الغاز في أجزاء مختلفة من النظام.

يجب استبعاد هذا الاحتمال في مرحلة مبكرة.

بعد ملء خط الأنابيب ، يبدأ ما يسمى بوقت الاحتفاظ - الفترة التي تكون خلالها المعدات قيد الاختبار تحت ضغط متزايد

من المهم التأكد من أنه في نفس المستوى أثناء التعرض. بعد اكتماله ، يتم تصغير الضغط إلى حالة العمل.

يجب على العاملين في الخدمة الانتظار في مكان آمن ، لأن التحقق من وظائف النظام يمكن أن يكون متفجرًا. بعد انتهاء العملية ، يتم تقييم النتائج التي تم الحصول عليها وفقًا لـ SNiP. يتم فحص خط الأنابيب للانفجارات المعدنية والتشوهات.
