كيفية اختبار نظام التسخين الهيدروليكي

الأحكام الأساسية للسلامة عند بدء تشغيل الغاز في النظام

عملية بدء الغاز

يجب أن تتم عملية بدء تشغيل الغاز بمعدل تدفق منخفض. يجب أن تكون سرعة التغذية في حدود 15-25 م / ث. يعد ذلك ضروريًا لمنع انفجار خليط الغاز والهواء من التكوين المحتمل للشرر أثناء احتكاك الأجسام المعدنية بالسطح الداخلي لأنابيب الغاز. يجب ألا يتجاوز مؤشر الضغط أثناء عملية التعبئة 0.1 ميجا باسكال.

يجب على جميع الموظفين المشاركين في الأعمال الخطرة للغازات ارتداء بدلات واقية من القماش وخوذات وأحذية عازلة من المطاط ، بالإضافة إلى أقنعة واقية من الغازات ونظارات وقفازات خاصة. بالإضافة إلى ذلك ، يجب أن يكون لدى فريق العمل حقيبة إسعافات أولية ، مجهزة بجميع الأدوية اللازمة للإسعافات الأولية.

يجب أن يكون المكان الذي يتم فيه اختبار ضغط خط أنابيب الغاز والأعمال الأخرى معه مسورًا ومجهزًا ، إذا لزم الأمر ، بأعمدة خاصة من أجل استبعاد الأشخاص غير المصرح لهم من التواجد في منطقة عالية الخطورة. أثناء بدء تشغيل الغاز في النظام ، يُمنع التدخين وإجراء الأعمال الساخنة واستخدام النار المفتوحة.

فيديو ذو صلة: اختبار الضغط لأنظمة إمداد الغاز

مجموعة مختارة من الأسئلة

ميخائيل ، ليبيتسك - ما هي الأقراص المستخدمة في قطع المعادن؟
إيفان ، موسكو - ما هو GOST للصفائح المعدنية المدلفنة؟
مكسيم ، تفير - ما هي أفضل رفوف لتخزين المنتجات المعدنية المدرفلة؟
فلاديمير ، نوفوسيبيرسك - ماذا تعني المعالجة بالموجات فوق الصوتية للمعادن دون استخدام مواد كاشطة؟
فاليري ، موسكو - كيف تصنع سكينًا من المحمل بيديك؟
ستانيسلاف ، فورونيج - ما هي المعدات المستخدمة لإنتاج مجاري الهواء الفولاذية المجلفنة؟

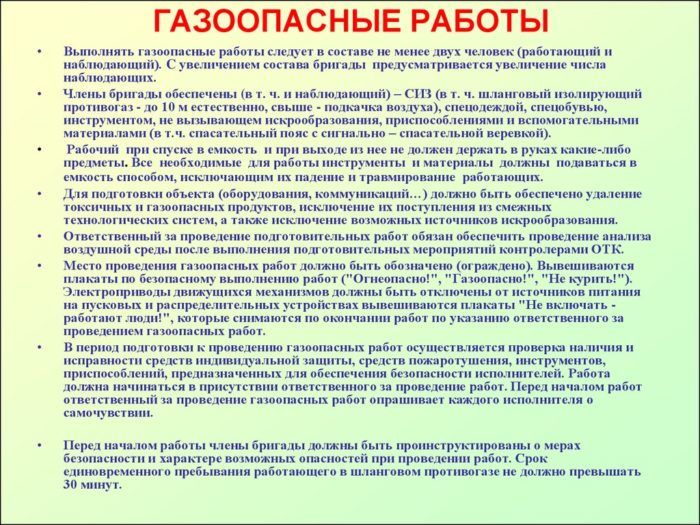

القواعد والقواعد الأساسية للأعمال الخطرة بالغاز

يتم إجراء اختبار الضغط الهوائي لخط أنابيب الغاز وفقًا للوائح المنصوص عليها في GOST R 54983 2012.

يجب إجراء اختبار ضغط التحكم بالهواء في الجزء المتصل من الأنبوب قبل إدخاله في خط أنابيب الغاز الحالي.

قواعد إجراء الأعمال الخطرة بالغاز

يتم إجراء فحص التحكم في المقطع المقطوع من الأنبوب ، كقاعدة عامة ، بسبب تكوين ضغط هواء زائد يساوي 100 كيلو باسكال والاحتفاظ به لمدة 60 دقيقة. للتحكم في مؤشر الضغط ، يجب استخدام مقياس ضغط بدرجة دقة لا تتجاوز 0.6.

يجب أن يظل مؤشر الضغط الزائد الناتج في خط الأنابيب دون تغيير حتى نهاية إجراء اختبار الضغط ويبقى حتى يتم توصيله باتصالات التوزيع الحالية.

بعد الانتهاء من العمل على إدخال قسم الأنبوب وإعداد شهادة تشغيل المنشأة ، يجب إعادة التحقق من الضيق بعد ستة أشهر ، وفقًا لمتطلبات مجموعة القواعد SP 62.13330.2011.

متى يتم اختبار ضغط التسخين؟

يتم إجراء اختبارات "القوة والكثافة" وفقًا لقواعد التشغيل الفني (PTE) لمحطات الطاقة الحرارية من وزارة الطاقة الروسية (البند 9.2.12) في الحالات التالية:

خبرات. في المنازل الريفية ، يتم اختبار النظام بعد التثبيت قبل بدء التشغيل ، ويتم تنفيذ العمل التشخيصي قبل أن يتم تضمين خطوط الأنابيب في الأخاديد ويتم سكب الأرضيات الساخنة. وتجدر الإشارة إلى أنه من الممكن إعادة الاختبار المائي لدارات التسخين بعد إغلاق جميع خطوط الأنابيب في الجدران وذراع التسوية - سيوفر ذلك مواد التشطيب باهظة الثمن إذا تم الكشف عن التسريبات.
دوري. يتم إجراء الاختبارات المائية سنويًا في نهاية موسم التدفئة ، والغرض منها هو التحضير لتشغيل شبكات التدفئة في حالة اتصالها غير المخطط للعمل.قبل بداية كل موسم تسخين ، يتم إجراء فحص هيدروليكي متكرر لأنظمة التدفئة.
استثنائي. بعد الإصلاح ، قبل بدء التشغيل بعد فترة توقف طويلة مع تصريف حامل الحرارة ، يحتاج النظام إلى الاختبار المائي للشد والقوة.

من الواضح أنه في جميع الحالات المذكورة أعلاه ، يعد اختبار الضغط أداة تشخيصية تسمح لك بتحديد مناطق المشكلة مسبقًا والمعدات التي يمكن أن تؤدي إلى تسرب سائل التبريد - مما يعني الإصلاح ونقص التدفئة في المنزل في الطقس البارد.

أرز. 3 مثال لتركيب أنظمة التدفئة بدائرة مائية لأرضية دافئة

اختبار الضغط بالماء

أحد عناصر أي نظام تدفئة هو محبس التصريف. إنه يقع دائمًا في أدنى نقطة. يتم توصيل مضخة بها ، وبعد ذلك يبدأ ضخ المياه في النظام. ملء الأنابيب تدريجياً ، يزيح الهواء منها ، والذي ينزف عدة مرات أثناء الاختبارات. تتراكم الأوساخ والجير داخل الأنابيب والمشعات أثناء تشغيلها. وهكذا ، بالتزامن مع الاختبارات ، يتم غسلها أيضًا. يتم إجراء اختبار ضغط نظام التدفئة حتى تمتلئ الأنابيب بالكامل. بعد ذلك يبدأ الضغط عليهم في الارتفاع. يتم رصد التغييرات باستخدام مقياس ضغط الدم. يجب أن يظل الضغط دون تغيير لمدة 20-30 دقيقة. في حالة سقوطه ، يتم تنفيذ العمل بهدف الكشف عن التسربات. في نفس الوقت ، يتم فحص جميع اللحامات والصمامات والرادياتير وما إلى ذلك ، وبعد الانتهاء من جميع أعمال استكشاف الأخطاء وإصلاحها ، يتم إجراء الحقن مرة أخرى.

تردد المعدات والاختبار

يتم تنفيذ عقص الأنظمة المركزية بواسطة الأفراد باستخدام أدوات قياسية ، لذلك لا يستحق الحديث عنها. لكن لا يعرف الجميع على وجه اليقين ما تعانيه التدفئة وإمدادات المياه الخاصة. هذه مضخات خاصة. هناك نوعان - يدوي وكهربائي (أوتوماتيكي). مضخات العقص اليدوية مستقلة ، يتم ضخ الضغط برافعة ، فهي تتحكم في الضغط الناتج عن مقياس الضغط المدمج في الجهاز. يمكن استخدام هذه المضخات للأنظمة الصغيرة - الضخ صعب للغاية.

آلة العقص اليدوية

مضخات العقص الكهربائية هي معدات أكثر تعقيدًا وباهظة الثمن. عادة ما يكون لديهم القدرة على خلق ضغط معين. يتم تعيينه بواسطة المشغل ، ويتم "التقاطه" تلقائيًا. يتم شراء هذه المعدات من قبل الشركات العاملة في العقص بشكل احترافي.

وفقًا لـ SNiP ، يجب إجراء الاختبار الهيدروليكي لأنظمة التدفئة سنويًا ، قبل بدء موسم التدفئة. ينطبق هذا أيضًا على المنازل الخاصة ، لكن قلة من الناس يستوفون هذا المعيار. تحقق في أحسن الأحوال ، كل 5-7 سنوات. إذا كنت لن تختبر التدفئة كل عام ، فلا فائدة من شراء جهاز اختبار الضغط. أرخص دليل يكلف حوالي 150 دولارًا ، والآخر الجيد يبدأ من 250 دولارًا. من حيث المبدأ ، يمكنك تأجيره (متوفر عادة في الشركات التي تبيع مكونات أنظمة التدفئة أو في مكاتب تأجير المعدات). سيكون المبلغ صغيرًا - ستحتاج إلى جهاز لبضع ساعات. لذلك هذا مخرج جيد.

ضغط النظام وإزالة الهواء من الدائرة

وفقًا لمعايير SNiP ، يلزم اختبار الضغط:

عندما يتم تشغيل نظام جديد ؛
بعد استبدال عناصر النظام (الناهضون والبطاريات والأنابيب) ؛
استعدادًا لفترة التسخين.

يتسبب الهواء الذي دخل إلى نظام التسخين في تعطيل دوران المبرد ، ويسبب تسخينًا غير متساوٍ للبطاريات ، ويقلل من كفاءة الدائرة. إن تحليل الأسباب والإجابة على سؤال من أين يأتي الهواء في نظام التدفئة غامض. هناك العديد من الأسباب ، أهمها:

انتهاك قواعد التثبيت ؛
ملء غير صحيح لنظام التدفئة ؛
ضعف إحكام المفاصل والوصلات الملولبة والدرزات ؛
ضرب أثناء أعمال الإصلاح ؛
خلل في فتحات التهوية
ضغط منخفض في الدائرة
إطلاق الهواء المذاب من المبرد عند تسخينه.

تسلسل العمل

يتم إجراء اختبار الضغط مع إيقاف تشغيل نظام التدفئة مع إزالة المبرد منه. لمنع انتهاك سلامة خط الأنابيب ، من الضروري مراقبة مستوى الضغط باستمرار.

يجب إجراء الاختبارات مع مراعاة الخصائص المحددة للنظام ومراعاة:

معلمات مواد خط الأنابيب ؛
مؤشرات الجودة للتعزيز ؛
عدد طوابق المبنى
الاسلاك الرسم البياني.

كيفية اختبار نظام التسخين الهيدروليكي

تسلسل الإجراءات أثناء اختبار الضغط موحد ويتم تنفيذه بالترتيب التالي:

تم إيقاف تشغيل جزء خط الأنابيب الذي سيتم فحصه. مع التسخين المستقل ، يتم إيقاف الغلاية.
قم بإزالة المبرد.
دائرة التسخين مملوءة بالماء بدرجة حرارة أقل من 45 درجة مئوية.
أثناء ملء الخط ، يتم تفريغ الهواء.
يشتمل النظام على معدات للضغط.
زيادة الضغط على القيمة التي يقدمها المشروع كعمل عامل. في الوقت نفسه ، يتم إجراء التحكم البصري في حالة النظام.
قم بزيادة الضغط ببطء (هذا شرط أساسي) إلى المستوى المحدد بواسطة الاختبار.
سجل قيمة الضغط على مقياس ضغط التحكم.
حافظ على ضغط الاختبار لمدة 10 دقائق.
افحص بصريًا لاكتشاف التسريبات الواضحة ومناطق التوصيل المشبوهة والأعطال الأخرى. تحقق من وظائف الصمامات الحابسة.
خذ قراءات من مقياس الضغط. إذا لم يلاحظ أي انخفاض في الضغط ، فيُعتبر أن النظام قد اجتاز الاختبار. إذا كانت هناك مشاكل ، يتم التخلص منها ، ويتم تكرار الإجراء.
نتيجة للحدث ، يتم وضع قانون.

يستخدم اختبار ضغط الهواء عندما لا يكون من الممكن استخدام الماء أو عند الاختبار في درجات حرارة منخفضة ، عندما يكون هناك احتمال لتجميد السائل في خط الأنابيب. عند استخدام طريقة الاختبار الهوائي ، فإن مؤشر خفض الضغط في الدائرة هو التغيير في قراءات الضغط على مقياس الضغط. لتحديد مناطق الطوارئ ، يتم تغطية الأماكن التي قد تواجه مشاكل بالماء والصابون.

ما هي الاختبارات التي يتم إجراؤها في نظام التدفئة

للتحقق من موثوقية خطوط الأنابيب ، المشعات ، بعد تركيب التدفئة ، يتم إجراء فحص - هيدروليكي ، حراري ، هوائي. جميع المراحل مطلوبة لتأكيد كفاءة المعدات ، ويتم إجراؤها بواسطة متخصصين ويتم تأكيدها من خلال تقرير الاختبار.

الاختبارات الهيدروليكية

يتم إجراؤها للتحقق من ضيق الجهاز عن طريق ملئه بالماء ، وإظهار جاهزية الأجهزة للتشغيل.

قبل إجراء الاختبارات الهيدروليكية لنظام التدفئة ، يتم التحقق من وجود جميع الشروط اللازمة:

لا تقل درجة حرارة الهواء عن +5 درجة مئوية.
توجد وحدة توصيل المضخة لملء خطوط الأنابيب ، المشعات عند أدنى نقطة في الدائرة - في أنبوب الإرجاع لسائل التبريد.
في حالة وجود أقسام مغلقة من نظام التدفئة ، تتم إزالة الحماية. هذا ضروري لتحديد البصري للنزاهة.

يتم إجراء الفحص قبل 1.5-2 شهرًا من بدء إمداد التدفئة ، في وحدة الإمداد بالمبنى السكني ، من الضروري فتح المجمعات ، ويتم ضبط الضغط بواسطة وحدة المصعد. بعد الانتهاء من العمليات ، يتم وضع قانون موقع من قبل موظفي شركة الإدارة ، ولكن يمكن للمقيمين طلب نسخة من القانون.

الاختبارات الهوائية

إذا تم إجراء الإصلاح في فصل الشتاء ، فعندئذٍ لم يتم استيفاء شروط الفحص الهيدروليكي ، يتم إجراء فحص هوائي للتدفئة. المحصلة النهائية هي خلق ضغط بمقدار 100 كيلو باسكال في الخطوط وتتبع معدل الانخفاض.في غضون 10 دقائق ، يجب ألا يقل انخفاض الضغط عن 10 كيلو باسكال ، حيث يتم استخدام مقاييس ضغط من فئة الدقة 2.5 وقيمة تقسيم لا تزيد عن 5 كيلو باسكال. تم تحديد خصائص المعدات التي يتم اختبارها في تقرير اختبار الهواء المضغوط.

لا يتم إجراء الفحوصات على خطوط الأنابيب المصنوعة من مادة بوليمرية ، لكن التشريع يسمح باختبار الأنابيب المصنوعة من مادة البولي بروبيلين والبلاستيك المعدني ، إذا كانت الشروط الفنية لا تسمح بملء النظام بحامل سائل (مضاد للتجمد) ، فقد انخفضت درجة الحرارة أدناه + 0 درجة مئوية ، أو لا يوجد مبرد بالحجم المطلوب.

عند إجراء اختبار هوائي ، من الصعب العثور على مناطق ذات إحكام ضعيف ، يتم تحديدها من خلال انخفاض حاد في الضغط - يجب فحص المناطق بعناية خاصة. لذلك ، يعتبر الاختبار الهيدروليكي أكثر ملاءمة. بعد الانتهاء من التلاعب ، يتم ملء إجراءات التحقق ، حيث يتم إدخال النتائج النهائية.

الاختبار الحراري

يتم إجراؤه لتحديد توحيد إمداد المبرد لجميع عناصر النظام ، نفس مستوى تسخين البطاريات. يوصى بتنفيذ الإجراء ، بما في ذلك أنظمة التدفئة المستقلة. في المباني متعددة الطوابق ، لا يتم إجراء الفحص كل عام ، ولكن عند تشغيل النظام (منزل جديد) أو بعد استبدال معظم العناصر ، وتغيير تكوين خطوط الأنابيب ، وقوة المشعات.

غالبًا ما يصاحب التحقق من الاحماء تشغيلًا تجريبيًا لنظام التدفئة قبل بداية الطقس البارد وبدء تشغيل المبرد. أولاً ، يتم تنظيف العناصر من أجل القضاء على كل ما يمكن أن يتداخل مع الدوران الطبيعي ، ثم يتم فحص النظام للتأكد من وجود تسخين منتظم. يوصى بدمج الاختبار الهيدروليكي والحراري لمنع تكون الجيوب الهوائية.

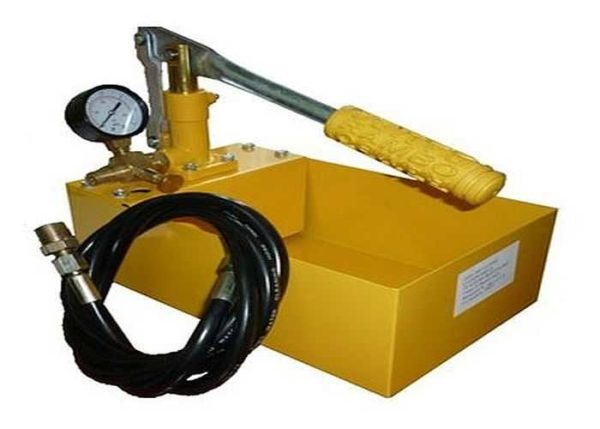

الجهاز الهيكلي لمضخة اختبار الضغط اليدوية

تتكون مضخة اختبار الضغط اليدوية النموذجية لنظام التدفئة من:

جزء الضغط 1 مع المقبض 5 مثبت على الغطاء 6 للخزان 2.
يتم توصيل خرطوم ضغط 3 بمخرج وحدة الحقن المتصل بخط الاختبار من خلال تركيب خاص.
مضخة الغطاس 1 هي الوحدة الرئيسية للوحدة وتشمل رأس أسطواني 4 ، وتركيب توزيع 15 ، وصمامات داخلية ، وصمامان 7 و 8.
يفتح الصمام 7 ويغلق الفتحة لتصريف السائل ، ويعمل الصمام 8 على إيقاف تشغيل الجهاز بعد حقن الضغط اللازم في الخط.
يدخل الماء إلى النظام قيد الاختبار من خلال رأس أسطواني 4 وأنبوب شفط 10 مع مرشح موضوعة في النهاية ومثبتة بصمولة 11.
لسهولة الاستخدام ، تم تجهيز جانب الخزان بخطاف لربط المقبض ، والذي يستخدم أيضًا لحمل الوحدة.
لمراقبة ضغط الجهاز ، تم تجهيز الجهاز بمقياس ضغط مدمج 9 مع مؤشر قرص.

أرز. 4 تصميم ماكينة كبس هيدروليكية يدوية

عندما يتم الضغط عليه

يتضمن اختبار ضغط نظام التدفئة اختبار تسرب. هذا الحدث مطلوب:

عند البدء بعد اكتمال التثبيت ؛
عند القيام بأعمال الإصلاح في قسم الكفاف ؛
عند القيام بالأعمال الوقائية المخطط لها استعدادًا لموسم التدفئة.

في الواقع ، اختبار الضغط هو تحديد مستوى إحكام نظام التدفئة. يتكون من التنفيذ المتسلسل لسلسلة من العمليات:

خلق الضغط عن طريق حقن الماء أو الهواء ؛
كشف إزالة الضغط
تحديد المناطق التي يخرج فيها السائل أو الهواء من النظام.

لا تتطلب تصميمات التدفئة الحديثة عددًا كبيرًا من الأشخاص لإجراء مثل هذا الفحص. تساعد المعدات الخاصة.

سيؤدي وجود ضغط متزايد إلى تعطل الأجهزة والمكونات في مناطق الطوارئ.لن تتأثر العناصر التي تكون في حالة طبيعية سلبًا بالضغط المفرط.

ما هو فاصل الهواء

فواصل الهواء أو أسمائها الأخرى - مجمعات الهواء لأنظمة التدفئة مصممة لإزالة الهواء من المبرد الذي يدور في الدائرة. يتم تطبيقه على الأنظمة من أي نوع ، في أنظمة الأرضيات العازلة للحرارة وفي المضخات الحرارية. يتم تمرير الماء من خلال فاصل لإزالة الغازات المذابة والملوثات المختلفة التي تؤثر سلبًا على النظام وتلوث الصمامات المختلفة. يطرح فاصل الهواء السؤال - كيفية إزالة الهواء بشكل صحيح من نظام التدفئة ، غير ذي صلة على الإطلاق. ولكن لزيادة موثوقية ومتانة النظام ، يتم تثبيت فاصل وفتحات تهوية يدوية أو أوتوماتيكية في نظام التدفئة لمنزل أو مؤسسة.

تتمتع فواصل الهواء بالعديد من الخصائص المفيدة التي تعمل على تحسين دوائر التسخين:

تركيب الفاصل يحسن نقل الحرارة ؛
موثوقية عالية بسبب البساطة الشديدة في التصميم ؛
تحسن كبير في جودة المياه في الدائرة ؛
يمكن إجراء التنظيف من الملوثات المتراكمة دون إيقاف النظام ؛
التكلفة المنخفضة وسهولة التركيب ؛
إزالة أصغر جزيئات الأوساخ من المبرد.

لذلك ، يتم تبسيط الإجابة على السؤال الشائع - كيفية إخراج الهواء من نظام التدفئة. سيكون هناك القليل من الهواء في النظام بحيث يمكن إزالة بقاياه الضئيلة يدويًا. لهذا الغرض ، يتم استخدام رافعات Mayevsky وفتحات التهوية الأوتوماتيكية. هناك فرق أساسي بين فتحات التهوية اليدوية والأوتوماتيكية. تزيل رافعة Mayevsky ، على سبيل المثال ، احتقان الهواء المتراكم في أعلى النقاط.

يستخرج الفاصل الهواء المذاب في الماء ويزيله.

أي عندما يتم تسخين المياه التي مرت عبر الفاصل ، لن يتم إطلاق أي هواء. بالطبع ، يعد استخدام فاصل للأنظمة الصغيرة مكلفًا ، فمن السهل والبسيط إزالة الهواء يدويًا. تستخدم فواصل الهواء على نطاق واسع في دوائر التسخين الكبيرة والمعقدة. إذا قررت شراء فاصل الهواء للتدفئة ، فسيعتمد السعر على الأداء الذي يتراوح من 3000 إلى 40000 روبل.

القيام بالأعمال التحضيرية قبل الضغط

يحافظ كل نظام تسخين على ضغط العمل الذي يوفر الحركة على طول دائرة المبرد اللازمة لأنابيب التسخين ومشعات التدفئة ، والتي بدورها تسخن الهواء المحيط بها في الغرفة. يجب أن تكون قوة ضغط العمل كافية لرفع المبرد إلى الارتفاع المطلوب (لمزيد من التفاصيل: "ضغط العمل في نظام التدفئة - المعايير والاختبارات"). هذا يؤدي إلى استنتاج مفاده أنه بالنسبة للمنازل الأطول ، يلزم وجود قيمة أعلى لضغط النظام.

قبل اختبار الضغط لنظام التسخين ، يجب ملاحظة أنه عند اختبار الضغط بالهواء ، أو اختبار الضغط الهوائي ، يجب أن يتجاوز ضغط العمل المعيار بنسبة 40-50٪. ترتبط الزيادة في الضغط في النظام بالعمليات الهيدروليكية المستمرة في طريق المبرد إلى المبنى من الرئيسي.

يبدأ إجراء اختبار ضغط نظام التدفئة بالأعمال التحضيرية ، بما في ذلك الخطوات التالية:

فحص صمامات الإغلاق (على سبيل المثال ، الصمامات) في كل قسم من أقسام النظام
اختبار التسرب ، والذي يمكن ضمانه بغلق المناطق المطلوبة بالغدد
فحص العناصر المخصصة لعزل خطوط الأنابيب ، وإذا لزم الأمر ، إصلاحها
إغلاق المبنى الذي يتم فيه اختبار ضغط الدائرة باستخدام قابس من نظام التدفئة المشترك

بعد ذلك ، يتم تحضير صمام الصرف الموجود على "العودة" لمزيد من ملء الأنابيب بماء الصنبور. عند ملء نظام التسخين بالماء ، من الضروري إغلاق الصمامات والصنابير وترك فتحات التهوية مفتوحة.

كيفية تجعيد نظام تسخين المجمع ، فيديو مفصل:

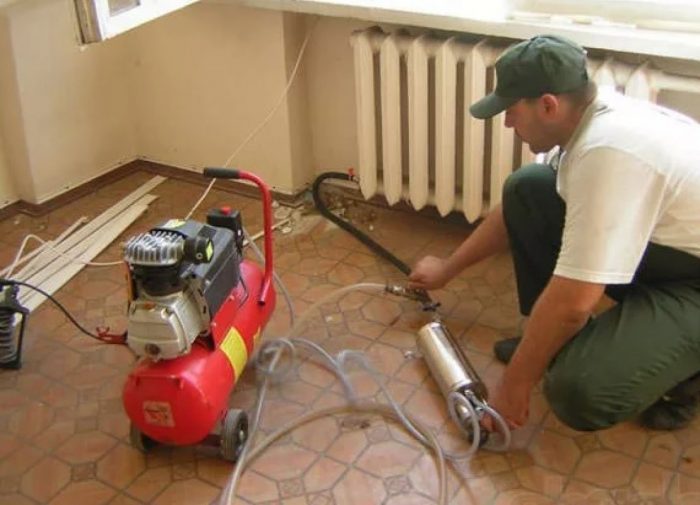

العقص الهوائي

نادرًا ما يتم استخدام هواء العقص ، في أغلب الأحيان عند الاختبار في المنازل الخاصة. وبالتالي ، يتم فحص جودة تجميع النظام في حالة عدم وجود الماء أو المعدات ذات الصلة.

للاختبار ، يتم توصيل ضاغط مزود بمقياس ضغط بمصدر أو محبس تصريف. في الوقت نفسه ، لا يلعب تصميم المضخة ومحركها دورًا ، الشيء الرئيسي هو أن قوتها عند مستوى كافٍ. لأسباب تتعلق بالسلامة ، لا يتم زيادة الضغط الزائد بأكثر من 1.5 ضغط جوي. يتم استبدال صمامات الهواء بالمقابس.

زمن الاحتفاظ بالضغط في النظام أطول مقارنةً بالاختبار الهيدروليكي. هذا بسبب خصائص الغازات ، لأن استقرار الضغط في الدائرة بطيء. ستنخفض قيمته في البداية حتماً حتى مع المعدات الصالحة للخدمة. بعد تثبيت ضغط الهواء ، يجب أن تكون سرعة الغالق أكثر من نصف ساعة.

على الرغم من بساطة العمليات التي يتم إجراؤها أثناء اختبار الضغط ، فإن هذا تعهد مسؤول يستحسن تكليفه بأخصائي مؤهل.

كيف يتم اختبار ضغط نظام التدفئة؟

بالنسبة للمنازل الخاصة ، يجب أن يكون المبرد في نظام التدفئة أثناء اختبار الضغط تحت ضغط 2 جو. عندما يدخل إلى نظام التدفئة ، فإنه يزيح الهواء المتراكم في الأنابيب. المبرد ، وهو ماء صنبور عادي أو مضاد للتجمد ، يجب أن يملأ كل عنصر من عناصر خط الأنابيب. يعد استخدام مضاد التجمد كمبرد حلاً أكثر تكلفة ، ولكن في هذه الحالة سوف تكون مؤمنًا ضد التلف الذي يلحق بالنظام المجمد في حالة إيقاف التدفئة.

يجب إجراء اختبار ضغط نظام التدفئة بأيديهم باستخدام جهاز خاص - جهاز اختبار الضغط ، يمكنك رؤية ما هو عليه من الصورة:

إذا اتبعت بدقة إجراء اختبار الضغط لنظام التدفئة ، فسوف تكتشف أدنى عطل في النظام في الوقت المناسب.

يجب الانتباه أولاً وقبل كل شيء إلى المشعات والصمامات والحشيات والوصلات الملولبة. نقاط الضعف هي عناصر النظام التي يتم سكبها على الأرض

بعد العثور على مناطق تتطلب الإصلاح ، يجب تصريف جميع المياه من النظام ويجب استبدال المناطق التالفة أو إصلاحها.

معرفة كيفية اختبار الضغط على نظام التدفئة وبعد تنفيذ جميع الإجراءات اللازمة بشكل مستقل ، بما في ذلك تصحيح العيوب التي تم العثور عليها ، يجب أن يؤخذ في الاعتبار أن الأنظمة الموجودة في مباني الأطفال أو المباني الطبية أو الإدارية تخضع للقبول الإلزامي من قبل السلطات الإشرافية.

ما هي موازنة نظام التدفئة؟

هناك حاجة إلى تعديل أو ضبط نظام التدفئة بعد التثبيت ، والشطف ، واستبدال المبرد. يتم تنفيذ العملية أيضًا عند تغيير المشعات ، وتكوينها ، على سبيل المثال ، إضافة أقسام جديدة. إذا لم يتم تنفيذ الإجراء ، فيمكن إجراء التسخين بشكل غير متساو - يتم تسخين الدوائر الأقرب إلى مصدر الحرارة بشكل طبيعي ، ولا تتلقى الدوائر البعيدة أي شيء.

التوازن الهيدروليكي لنظام التدفئة مطلوب أيضًا في منزل خاص ، لتحديد توحيد تسخين الأجهزة ، وتقييم وضع تشغيل المرجل ، وتوفير الطاقة.

يتم إجراء الموازنة وفقًا لتدفق سائل التبريد أو درجة الحرارة ، مع مراعاة كلا الطريقتين:

معدل تدفق سائل التبريد هو أكثر طرق المحاسبة دقة ، حيث يشير إلى استهلاك المياه لكل قسم من خط الأنابيب ، ووجود معدات تحكم على كل رافع واستخدام جهاز موازنة خاص. هذه العملية معقدة وتتطلب معرفة ومهارات ويتم تنفيذها من قبل متخصصين.

يعد ضبط درجة الحرارة خيارًا أبسط ، ويوصى باستخدامه في المباني الخاصة ، حيث يمكن عمل النظام وفقًا لحساباته الخاصة دون الامتثال لمؤشرات الضغط القياسية ، والمعلمات الأخرى

من المهم فقط ضبط كل مبرد وفقًا لدرجة الحرارة. أسهل طريقة للقيام بذلك هي استخدام صمام خاص (يباع في المتاجر ويسمى صمامات التوازن مع دورق)

يتم وضع هذا الجهاز عند خرج كل بطارية ويسمح بضبط تقريبي.

بداية العمل

كل نوع من المباني له ضغط التشغيل الخاص به. يعتمد تسخين المبنى وتدوير المبرد عبر نظام التدفئة على هذا المؤشر. يعتمد ضغط التشغيل بشكل أساسي على عدد الطوابق في المبنى. إذا كان هناك العديد من الطوابق ، فسيلزم ضغط عمل أعلى.

يمكن أن تتسبب مثل هذه العمليات في ارتفاع ضغط النظام يمكن أن يكون عدة أضعاف ضغط التشغيل العادي. تسمى هذه القفزات بالصدمات الهيدروليكية. لهذا السبب ، يتم إجراء اختبار ضغط النظام عند ضغط يتجاوز ضغط التشغيل بنسبة 40٪ على الأقل.

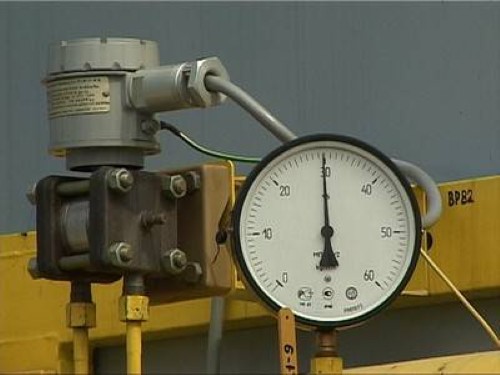

قياس الضغط أثناء الاختبار الهيدروليكي لنظام التدفئة

العمل التحضيري هو شرط بموجبها:

يتم فحص الصمامات ، وكذلك مراجعة جميع الصمامات من نوع الإغلاق.
تمت إضافة أختام الغدة المختلفة لتوفير مستوى أعلى من الضيق. هذا اختياري ، فقط إذا لزم الأمر.
يتم تنفيذ ترميم الطبقات العازلة لخطوط الأنابيب.
عن طريق قابس فارغ ، سيتم قطع المنزل عن النظام العام.

كيف يتم اختبار ضغط نظام التدفئة؟

إذا اتبعت بدقة إجراء اختبار الضغط لنظام التدفئة ، فسوف تكتشف أدنى عطل في النظام في الوقت المناسب.

بعد العثور على مناطق تتطلب الإصلاح ، يجب تصريف جميع المياه من النظام ويجب استبدال المناطق التالفة أو إصلاحها.

العقص الهوائي

ما هي الأعمال المدرجة في الصيانة المجدولة لنظام التدفئة

تتضمن الصيانة المراقبة المنتظمة لتشغيل النظام ، والقضاء على الأعطال المخطط لها.

قبل بداية الطقس البارد ، يتم تجميع قائمة بالإجراءات ، بما في ذلك:

فحص مفصل لتوزيع خطوط الأنابيب ؛
تقييم سلامة المضخات ، الجزء الرئيسي من خط الأنابيب ؛
إزالة الهواء الزائد من خلال مجمعات الهواء أو صمامات مخرج الهواء ، خاصة عندما ينخفض الضغط على خط الإمداد ؛
تقييم درجة حرارة وضغط سائل التبريد (إذا كان موجودًا في النظام) ؛
التنظيف وتنظيف مجمعات الطين.
القضاء على التسريبات والعيوب الأخرى ؛
التحقق من وظائف صمامات الإغلاق والتحكم.

في عملية العمل المجدول ، يتم استبدال الأجزاء التالفة ، وإزالة التسريبات ، واستعادة العزل الحراري للخط الرئيسي. إذا تم تنفيذ العمل المخطط له في مبنى متعدد الطوابق ، فقد يشمل ذلك التحقق من سلامة وسلامة جميع أجهزة التدفئة في الشقق. في حالة اكتشاف تغييرات أو انتهاكات غير متسقة ، يتم فرض غرامة على المالك ، ويمكن إجبار المالك على إعادة النظام بأكمله إلى موضعه الأصلي.

علامات الجيوب الهوائية

أول علامة على وجود هواء في النظام هي ضعف تسخين البطاريات. تسخن البطارية بشكل غير متساوٍ ، غير كافٍ ، وإذا ظهرت بعض الأصوات فيها ، فإن الإجابة لا لبس فيها - الهواء الموجود في بطاريات التدفئة يمنع الدائرة من العمل بشكل صحيح. إذا كان للمشعات اتصال سفلي ، وكان الجزء العلوي منه باردًا ، فإن الهواء قد تراكم في مثل هذا المبرد وسيؤدي النزف من المبرد للتدفئة إلى استعادة التشغيل الطبيعي.

تهوية دوائر التدفئة

ما يجب القيام به وكيفية إزالة الهواء من بطارية التدفئة مكتوب كثيرًا على الشبكة. بالنسبة لأنظمة التدفئة المفتوحة مع خزان التمدد ، فإن هذه المشكلة ليست ذات صلة. في مثل هذه الأنظمة ، يخرج الهواء بشكل مستقل من خلال خزان يقع في أعلى نقطة في الدائرة. قد تكون هناك مشاكل مع بعض المشعات ، خاصةً إذا لم يتم اختيار المنحدر بشكل صحيح. تتم إزالة فقاعات الهواء هذه باستخدام صنابير Mayevsky أو فتحات التهوية التلقائية.

بالنسبة للأنظمة المغلقة ذات الدوران القسري ، فإن مشكلة كيفية التخلص من الهواء في نظام التدفئة قابلة للحل تمامًا. تتم إزالة الهواء من البطاريات يدويًا عن طريق فتح صنبور Mayevsky. إذا سمع صوت صفير عند فتحه ، فإن الإجراءات صحيحة ، فهناك هواء في النظام. من الضروري إطلاق الهواء حتى يظهر الماء عند مخرج صنبور Mayevsky.

أخطر احتقان الهواء عند منحنيات ومنعطفات خطوط الأنابيب.

يمكن لتراكم الهواء هذا أن يوقف تمامًا دوران الماء في النظام. إذا كان لا يمكن تغيير تثبيت مناطق المشكلة في الدائرة ، لسبب ما ، في مثل هذه المناطق التي بها مشكلة ، يتم تثبيت صمام إطلاق الهواء لنظام التدفئة لنزفه.

ملامح مشعات الألومنيوم

لوحظ في بعض الأحيان ظاهرة غير سارة في مشعات الألومنيوم. مادة الرادياتير تتفاعل مع الماء. نتيجة لذلك ، تتشكل الغازات باستمرار ويجب إزالتها باستمرار من الرادياتير ، وكيفية إزالة الهواء من المبرد موصوف أعلاه. لتجنب المشكلة الموضحة أعلاه ، يكفي شراء وتركيب مشعات الألومنيوم بطلاء داخلي مضاد للتآكل. سيكون الحل الصحيح هو استبدال المبرد الألومنيوم بآخر ثنائي المعدن.

عملية العقص

يبدأ اختبار ضغط أنظمة التدفئة في منزل خاص بفصل غلاية التدفئة وفتحات التهوية الأوتوماتيكية وخزان التمدد عن النظام.إذا أدت صمامات الإغلاق إلى هذه المعدات ، فيمكنك إغلاقها ، ولكن إذا تبين أن الصمامات معيبة ، فسيفشل خزان التمدد بالتأكيد ، ويفشل المرجل ، اعتمادًا على الضغط الذي تمارسه عليه. لذلك ، من الأفضل إزالة خزان التمدد ، خاصة وأن هذا ليس بالأمر الصعب ، ولكن في حالة الغلاية ، سيتعين عليك الاعتماد على صلاحية الصنابير. إذا كان هناك ترموستات على المشعات ، فمن المستحسن أيضًا إزالتها - فهي ليست مصممة للضغط العالي.

في بعض الأحيان لا يتم اختبار كل أنواع التسخين ، ولكن يتم اختبار جزء منها فقط. إذا كان ذلك ممكنًا ، يتم قطعه بمساعدة صمامات الإغلاق أو تثبيت وصلات العبور المؤقتة - محركات الأقراص.

هناك نقطتان مهمتان: يمكن إجراء اختبار الضغط عند درجة حرارة هواء لا تقل عن +5 درجة مئوية ، ويمتلئ النظام بالماء عند درجة حرارة لا تزيد عن + 45 درجة مئوية.

بعد ذلك ، العملية هي:

إذا كان النظام قيد التشغيل ، يتم تفريغ سائل التبريد.
جهاز ضغط متصل بالنظام. يمتد خرطوم منها ، وينتهي بصمولة نقابية. يتم توصيل هذا الخرطوم بالنظام في أي مكان مناسب ، حتى في مكان خزان التمدد الذي تم إزالته أو بدلاً من محبس التصريف.
يُسكب الماء في سعة مضخة اختبار الضغط ، ويُضخ في النظام بمساعدة مضخة.

الجهاز متصل بأي مدخلات متاحة - على خط أنابيب الإمداد أو الإرجاع - لا يهم

قم بإزالة كل الهواء من النظام قبل الضغط. للقيام بذلك ، يمكنك ضخ النظام قليلاً مع فتح صمام الصرف أو خفضه من خلال فتحات التهوية الموجودة على المشعات (صنابير Mayevsky).
يتم وضع النظام في ضغط التشغيل ، ويتم الحفاظ عليه لمدة 10 دقائق على الأقل. خلال هذا الوقت ، ينزل كل الهواء المتبقي.
يرتفع الضغط إلى ضغط الاختبار ، ويتم الحفاظ على فترة زمنية معينة (تنظمها لوائح وزارة الطاقة). أثناء الاختبار ، يتم فحص جميع الأجهزة والتوصيلات. يتم فحصهم بحثًا عن أي تسريبات. علاوة على ذلك ، حتى الوصلة الرطبة قليلاً تعتبر تسربًا (يجب أيضًا إزالة الضباب).
أثناء العقص ، يتم التحكم في مستوى الضغط. إذا لم يتجاوز سقوطه أثناء الاختبار المعيار (المسجل في SNiP) ، يعتبر النظام صالحًا للخدمة. إذا انخفض الضغط عن المعدل الطبيعي بقليل ، فأنت بحاجة إلى البحث عن تسرب وإصلاحه ثم بدء اختبار الضغط مرة أخرى.

كما ذكرنا سابقًا ، يعتمد ضغط الاختبار على نوع الجهاز والنظام الذي يتم اختباره (تسخين أو ماء ساخن). توصيات وزارة الطاقة الواردة في "قواعد التشغيل الفني لمحطات الطاقة الحرارية" (البند 9.2.13) ملخصة في جدول لسهولة الاستخدام.

نوع المعدات التي تم اختبارها

ضغط اختبار النظام

لتجنب حالة الطوارئ ، يجب إجراء اختبار الضغط وفقًا لمتطلبات SNiP. توفر هذه المواصفة القياسية ضغطًا للاختبار أعلى بنسبة 50٪ من مستوى العمل ، ولكن ليس أقل من 0.6 ميجا باسكال. توصي قواعد التشغيل الفني لمحطات الطاقة الحرارية باختبار الضغط في ظل ظروف أكثر اعتدالًا: مع ضغط زائد بنسبة 25٪ أعلى من العامل ، ولكن ليس أقل من 0.2 ميجا باسكال.

كيفية اختبار نظام التسخين الهيدروليكي

وبالتالي ، فإن ضغط العمل هو القيمة الأساسية للاختبار. في المنازل التي لا تزيد عن ثلاثة طوابق ، تكون القيمة أقل من 2 أجهزة الصراف الآلي. ويتم التحكم فيها عن طريق تشغيل صمام فحص. في المنازل التي تحتوي على عدد كبير من الطوابق ، يكون هذا الرقم أعلى ويتغير مع زيادة عدد الطوابق ، ويمكن أن يصل إلى 10 أجهزة الصراف الآلي.

تشير الوثائق المعيارية إلى أن الضغط أثناء الاختبار يتم تحديده بين الحد الأقصى والأدنى. يتم أخذ الحد الأدنى للقيمة في حدود 20-30٪ فوق قيمة العمل. يتم تحديد القيمة القصوى من قبل المشروع.

بشكل عام ، يشترط دراسة بيانات جواز السفر لجميع الأجهزة والأجهزة المدرجة في نظام التدفئة حتى لا تؤذيها أثناء الاختبار.
