الانتقال من أنبوب الطوب إلى الساندويتش

العملية والرعاية

يعد تشخيص قدرة العمل الصحيحة وتنظيف السطح الداخلي لقناة الدخان أمرًا إلزاميًا ، خاصة أثناء تشغيل المدخنة على مدار العام. يتيح لك ذلك الحفاظ على تأثير تهوية ثابت داخل الهيكل ، ويقلل من خطر احتراقه وانبعاث الدخان عبر غرفة الاحتراق.

إزالة السخام

راف مع حمولة لتنظيف المدخنة

يتم إجراء تنظيف السخام كل ستة أشهر. مع الاستخدام المتكرر للخشب الصنوبري ، من المستحسن التنظيف الوقائي كل ثلاثة أشهر. لتنظيف قناة الدخان ، يتم استخدام أداة خاصة ومواد كيميائية.

كأداة ، يتم استخدام خط صيد فولاذي مع ثقالة ، وفي نهايته يتم تثبيت رباط معدني أو بلاستيكي مع كومة صلبة. يتم تحديد قطر القنفذ وفقًا للقسم الداخلي للقناة. ينحدر راف تدريجيًا إلى المدخنة بطول القناة بالكامل ، وبالتالي ينظف السخام والسخام من جدران المدخنة.

تساعد المواد الكيميائية القائمة على الملح في الحفاظ على السخام وإزالته بشكل طبيعي. يُسكب المنتج على الفحم الساخن. أثناء عملية الاحتراق ، تطلق الأملاح التي تخفف من تراكم القطران داخل المدخنة.

لمنع الانسداد ، يوصى بإشعال الموقد بخشب الحور الرجراج أو قشور البطاطس. يعطي حطب أسبن حرارة جيدة مما يؤدي إلى احتراق الانسدادات نفسها وحرق السخام. لا يمكن استخدام هذه الطريقة إلا إذا كان تصميم ومواد المدخنة مصممة للعمل في درجات حرارة أعلى من 1000 درجة مئوية.

عند حرق قشور البطاطس ، تطلق النشا ، مما يساعد أيضًا على تليين السخام والسخام. هذه الطريقة في حد ذاتها غير فعالة ، ولكن إذا قمت بتسخين الفرن بالتنظيف قبل التنظيف الميكانيكي ، فستكون عملية التنظيف أسهل.

إصلاح المدخنة

جهاز تصوير حراري محمول باليد لتشخيص الحالة الفنية للمدخنة

يتكون العمل على إصلاح مدخنة أي تصميم من ثلاث مراحل:

• تنظيف قناة الدخان
• التشخيص باستخدام معدات خاصة ؛
• استبدال عنصر المشكلة.

كما ذكرنا سابقًا ، يتم تنظيف قناة الدخان على فترات منتظمة. هذا يزيل ارتفاع درجة حرارة الأنبوب ويحافظ على مستوى ثابت من السحب داخل قناة الدخان. إذا لم تتم استعادة مستوى المسودة بعد تنظيفها ، فسيتم تشخيص المدخنة باستخدام معدات فحص الفيديو وجهاز تصوير حراري. في هذه المرحلة ، يتم فحص السطح الداخلي لقناة الدخان وتقاطع العناصر الفردية.

إذا تم العثور على مشاكل ، يتم استبدال المنطقة المحترقة والتالفة. للقيام بذلك ، يتم تفكيك جزء معين من المدخنة ، واستبدال العنصر التالف بأنبوب شطيرة جديد.

لا يسبب التجميع الذاتي لمدخنة من أنابيب الصلب والساندويتش أي صعوبات معينة ، ولكنه يتطلب دراسة متأنية لتكنولوجيا العمل والدقة

عند العمل على ارتفاع ، تأكد من توخي الحذر ومراقبة جودة وصلات الإرساء.

مزايا وعيوب المدخنة الفولاذية

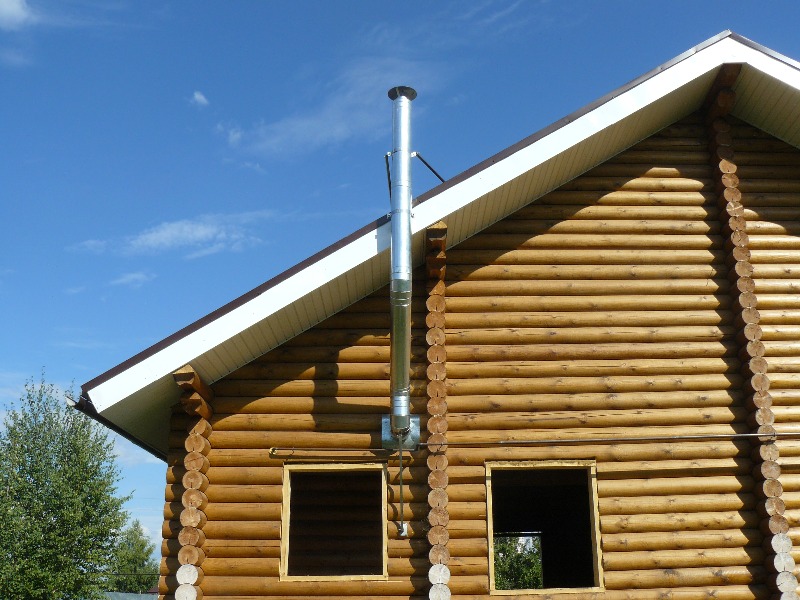

مدخنة خارجية من أنابيب فولاذية

المدخنة المعدنية عبارة عن أنبوب أسطواني رأسي متصل بأنبوب فرعي لمعدات التدفئة. لتصنيع المدخنة ، يتم استخدام الأنابيب المصنوعة من الفولاذ المقاوم للصدأ والمجلفن.

من أجل التصنيع الذاتي للمدخنة ، من الأفضل استخدام منتجات الفولاذ المقاوم للصدأ الجاهزة. تتمتع هذه المادة بخصائص عالية ضد التآكل ولا تخشى ارتفاع درجات الحرارة ، لكن تكلفتها أعلى قليلاً من الجلفنة. على سبيل المثال ، سيكلف أنبوب الفولاذ المقاوم للصدأ بقطر 115 × 175 مم 1500 روبل. أنبوب مماثل مصنوع من المعدن المجلفن - 1000 روبل.

في المقابل ، تعتبر الأنابيب الفولاذية المجلفنة خيارًا مقبولًا عندما يكون مطلوبًا لبناء مدخنة ، مما يؤدي إلى إنفاق الحد الأدنى من المال. يجب توخي الحذر أثناء التثبيت - أي ضرر يلحق بالطلاء المجلفن سيؤدي إلى التآكل ويقلل من عمر المدخنة.

تشمل مزايا المداخن الفولاذية ما يلي:

• قسم الأنابيب - القسم المستدير من المدخنة هو الأمثل ، مما يسمح لمنتجات الاحتراق والغاز بالخروج بحرية.
• نعومة السطح الداخلي للأنبوب - لا تحتوي الجدران الداخلية لقناة الدخان على زوايا وعقبات غير ضرورية. نتيجة لهذا ، فإن السخام ومنتجات الاحتراق الأخرى تستقر بشكل أقل على الجدران.
• تعددية الاستخدامات - تعتبر المدخنة الفولاذية مناسبة لمعظم أنواع معدات التدفئة. إذا لزم الأمر ، يمكن تثبيته في مدخنة قديمة من الطوب ، وبالتالي زيادة عمر الخدمة.
• تكلفة منخفضة - مقارنة بهيكل من الطوب وأنظمة السيراميك ، تكلف المدخنة الفولاذية عدة مرات أرخص. بالإضافة إلى ذلك ، نظرًا لشكلها ، يجب تنظيفها كثيرًا.
• قابلية الصيانة - لا يتجاوز متوسط ​​عمر خدمة مداخن الفولاذ المقاوم للصدأ 15-17 سنة. عندما يحترق عنصر واحد ، يمكنك إصلاح المدخنة بسرعة دون تفكيك الهيكل بأكمله.

من بين عيوب المدخنة الفولاذية ، يمكن تمييز الموصلية الحرارية العالية للمعدن ، مما يؤدي إلى التبريد السريع للدخان المستنفد. وبسبب هذا ، مع ارتفاع الأنبوب لأكثر من 5 أمتار ، يمكن ملاحظة فقد كبير في الجر. يؤدي التبريد السريع لمنتجات الاحتراق إلى اختلاف درجة الحرارة في أسفل وأعلى الأنبوب. هذا يؤدي إلى تكوين المكثفات ، مما يقلل من كفاءة نظام العادم.

المنطقة عند وصلة المدخنة شديدة الحرارة ، مما قد يؤدي إلى اشتعال الهياكل والمواد المجاورة. يمكن أن يتسبب التلامس العرضي مع مثل هذا الأنبوب في أضرار جسيمة للجلد. لذلك ، لحل هذه المشكلات ، يجب عزل أي مدخنة من الأنابيب الفولاذية وعزلها بمواد عزل حراري غير قابلة للاحتراق.

ما هو الانتقال شطيرة جذابة

تجدر الإشارة إلى أن تقنية التثبيت هذه لها عدد من المزايا المهمة ، علاوة على ذلك ، فهي لا تحتوي على أي عيوب. والشيء الأكثر إثارة للاهتمام هو أنه إذا كنت ترغب في ذلك ، يمكنك دائمًا تنفيذ الأعمال الضرورية المتعلقة بالتصميم ، وكذلك بناء المدخنة بنفسك.

• ليس من الضروري تنظيف المدخنة عدة مرات في السنة وهذا سيوفر الكثير من الوقت.المادة مقاومة للحريق ويمكنك استخدام أي نوع من الوقود تقريبًا.هذا التصميم أيضًا يتسامح تمامًا مع البيئة العدوانية التي تحدث عندما تكون غازات العادم تمت إزالته ، ونتيجة لذلك فهو دائم. لضمان الأداء الطبيعي ، من الضروري تنفيذ الإجراءات الوقائية مرة كل بضع سنوات. يجب عليك تجميع الاتصال بشكل صحيح ، بحيث يتم إطلاق الدخان ومنتجات الاحتراق في الغلاف الجوي دون الاستقرار في الغرفة. للحصول على نتيجة جيدة ، يجب استخدام مواد عالية الجودة ، ويجب ألا تفشل ، لذا أعط الأفضلية للعلامات التجارية الموثوقة.

سعر هذا التصميم ليس مرتفعًا ، خاصة عند مقارنته بالطوب. بعد كل شيء ، فقط متخصص يمكنه القيام بذلك. ولكن إذا كنت بحاجة إلى لبنة لتصميم عام ، فيمكنك دائمًا تراكب الأنبوب بطوب أمامي وسيصبح أرخص بكثير.

تصميم مدخنة من الطوب

ترتبط قوة الفرن ارتباطًا مباشرًا بحجم المقطع العرضي لقناة المدخنة:

بالنسبة لمواقد السخان الصغيرة ، يكفي قسم مربع مع ضلع 120-150 مم.

غالبًا ما تكون هذه قناة بها أربعة قوالب متتالية ، وغالبًا ما يُطلق على حجم هذا القسم اسم أربعة ؛عند وضع خمسة طوب على التوالي ؛ بالنسبة للمواقد الروسية وسخانات الساونا الكبيرة ، يتم استخدام الحجم "السادس" بقناة بحجم 250 × 250 ملم. هذا قسم كبير جدًا ، ويجب استخدامه فقط للأنابيب ذات الضبط المنخفض أو فرن الفرن الكبير جدًا.

من الناحية الهيكلية ، لا يختلف وضع المدخنة عن وضع الموقد نفسه ، فالمنطقة الوحيدة التي تتطلب أيدي ومهارة المحترفين هي الأنبوب العلوي. في هذا المكان ، من الضروري القيام بملابس الطوب بشكل صحيح. بالنسبة لهيكل برج المدخنة البسيط ، يمكن أن يكون الأنبوب مصنوعًا من سبيكة معدنية ومتصلة بقناة الطوب الرئيسية ، كما هو موضح في الشكل.

مزايا وعيوب أنبوب شطيرة للمدخنة

يسلط المطورون الخاصون الضوء على المزايا التالية لأنابيب الساندويتش غير القابل للصدأ لإزالة منتجات الاحتراق:

• القدرة على تركيب مدخنة بسهولة وبسرعة ، دون إشراك متخصصي المواقد ؛
• حجم صغير
• تنوع الاستخدام (يمكن عرض المنتج من خلال السقف أو الجدران) ؛
• وجود عدة طبقات تمنع تكوين المكثفات ونمو السخام ؛
• مقاومة البيئات العدوانية والظروف القاسية (المكونات الكيميائية ، درجات الحرارة المرتفعة ، إلخ) ؛
• مقاومة الحرائق المحتملة ؛
• امكانية التركيب بالرغم من نظام الجمالون.

كان من الممكن تحقيق قائمة واسعة من المزايا بفضل التصميم الخاص للأنبوب. إنها تتكون من:

• معطف واق من المطر الداخلي مصنوع من الفولاذ المقاوم للصدأ مع مقاومة عمليات التآكل ؛
• الغلاف الخارجي؛
• وسادة العزل الحراري البازلت.

العيوب طفيفة ، مثل الكامنة في جميع أنظمة التحويل:

• تكلفة عالية للبناء
• عمر خدمة يصل إلى 15 عامًا (ولكن يجب أن يؤخذ في الاعتبار أنه كلما زادت سماكة طبقة الفولاذ المقاوم للصدأ ، زاد عمر المنتج) ؛
• خطر تقليل ضيق النظام.

فوهة للانتقال من أنبوب مدخنة من الطوب إلى شطيرة

يمكن استخدام أنابيب الساندوتش في المنازل المصنوعة من أي مواد بناء ، ولكن غالبًا ما يكون من الضروري تجهيز الانتقال بين أنبوب البناء والسندويتش.

كيف يتم الانتقال باستخدام محول خاص؟

هناك طريقتان على الأقل للانتقال من أنبوب من الطوب إلى شطيرة. يرتبط أولهم بوجود محولات خاصة. الغرض الرئيسي منها هو توفير إحكام للمدخنة عند التقاطع.

هناك نوعان رئيسيان من المحولات:

• فوهات مربعة. يتم تركيبها على أنبوب من الطوب من جانب ، ومن ناحية أخرى ، يتم توصيلها من خلال أنبوب خاص ؛
• محول أحادي الدائرة ، والذي يعمل على ضمان الانتقال إلى تصميم الدائرة المزدوجة. يتم توصيل منصتها العريضة بفتحة من الطوب ، وينخفض ​​عنصر الدائرة المفردة.

هذا التثبيت قد يخلق فجوات. يجب إغلاقها حتى تكون المدخنة محكمة الإغلاق. لهذا ، يتم استخدام التراكيب على أساس غير قابل للاحتراق.

تستخدم المحولات المثبتة على المدخنة لتوصيل العناصر ذات الأحجام والتركيبات المختلفة.

تتميز بالمؤشرات التالية:

• لا تخلق عقبات أمام إزالة منتجات الاحتراق ، فهذا يساهم في تدفق مدخنة جيد ؛
• لديها هندسة مثالية لضمان الانتقال المحكم من البناء بالطوب إلى أنبوب الساندويتش ؛
• يمكن لبعض الطرز التمرير 45 درجة ؛
• قادرة على تحمل ارتفاع درجة الحرارة على المدى القصير دون المساس بسلامة الهيكل.

يتراوح قطر المحولات من 100 إلى 500 ملم. عند اختيار محول بين لبنة وأنبوب شطيرة ، من الضروري التركيز على المقطع العرضي. على سبيل المثال ، تحتوي المدخنة على قسم قياسي يبلغ 130 × 260 ملم.

كيفية إجراء انتقال بدون محول صناعي

من الممكن ضمان انتقال آمن بدون محول خاص ، ومع ذلك ، قد يستغرق ذلك وقتًا أطول. المدخنة مجهزة على النحو التالي:

1. صب حفرة مستديرة في أنبوب من الطوب.من الضروري التأكد من أن قطرها يتجاوز بقليل قطر الغلاف الداخلي لأنبوب الساندويتش.
2. يتم إدخال الجزء الداخلي للهيكل في الفتحة الناتجة. من الأفضل تغطية الفجوات التي تكونت عند الوصلات بمدافع الهاون أو مادة مانعة للتسرب غير قابلة للاحتراق.
3. يجب أن يرتكز الغلاف الخارجي على البناء بالطوب. يجب أيضًا إغلاق المفصل.
4. قم بتثبيت نظام المدخنة بطول الطول ، مع إدخال عناصره في الآخر.
5. اربط أنبوب الساندويتش بقواطع وبراغي في الأماكن التي يمر فيها عبر السقف. يجب أن يتم تثبيت الهيكل بتوجيه خط راسيا.

أيًا كانت طريقة التركيب المختارة ، من أجل تزويد المدخنة بغاطس جيد وأمان ، يجب استخدام مادة مانعة للتسرب.

كيفية إجراء انتقال باستخدام منصة فولاذية ذات حنفية

تجمع هذه الطريقة بين مزايا الطريقتين السابقتين ، حيث تتيح لك تجهيز مدخنة بدون محول خاص ، والتخلص من الحشو الشاق لفتحة الطوب.

يتضمن التثبيت الخطوات التالية:

1. اقطع منصة من لوح معدني بحيث يتناسب حجمها مع حجم جزء القرميد. من الأفضل ألا تتجاوز اللوحة حوافها.
2. حدد الأماكن التي سيتم فيها توصيل المنصة بفتحة الطوب. من الضروري التأكد من عدم وجود السحابات عند اللحامات أو حواف الطوب.
3. في الأماكن المحددة من الورقة ، تحتاج إلى عمل ثقوب للبراغي ، وفي البناء بالطوب - ثقوب للمسامير.
4. أدخل المسامير في الثقوب.
5. ضع مادة سيليكون مانعة للحريق على سطح البناء.
6. قم بتركيب وسادة معدنية على طبقة من مادة مانعة للتسرب.
7. شدها بالتساوي مع سطح الطوب باستخدام مسامير.
8. بعد أن يجف مانع التسرب ، تابع تركيب نظام تنفيس الهواء من أنبوب السندويتش.

بعد تثبيت محول محلي الصنع مع أنبوب ، يتم تنفيذ تركيب النظام بسرعة ، حيث أن الأنابيب تتلاءم جيدًا مع بعضها البعض من خلال فتحات ذات نهاية ضيقة وممتدة.

لماذا نستخدم مانع التسرب؟

ضمان إحكام الهيكل يعني عدم وجود فجوات وشقوق في نقطة الانتقال. من أجل القضاء عليها ، يتم استخدام مواد مانعة للتسرب خاصة في المواقد والمداخن. لديهم مقاومة للحريق ولا تفقد خصائصها في درجات الحرارة المرتفعة.

يتميز مانع التسرب عالي الجودة بالخصائص التالية:

• يوفر التصاقًا مثاليًا بين الطوب ومعدن السندويتش ، أي بمساعدته ، يحدث التصاق موحد للأسطح ذات الهياكل المختلفة ؛
• زادت المقاومة لدرجات الحرارة القصوى (حتى 1200 درجة مئوية) ، وكذلك مقاومة الرطوبة والصقيع ؛
• لا تنهار بعد أن تأخذ بنية صلبة ؛
• لا يحتوي على الاسبستوس.

يجب حماية المدخنة من العناصر القابلة للانصهار ، لذلك من الأفضل استخدام مادة مانعة للتسرب قائمة على السيليكون.

كيفية تجميع المدخنة بشكل صحيح

بطبيعة الحال ، من أجل تجميع المدخنة بشكل صحيح ، يجب مراعاة الفروق الدقيقة والميزات المهمة لهذه المشكلة ، وعندها فقط يمكن القيام بكل شيء بشكل صحيح.

رسم تخطيطي لجهاز المدخنة

من الممكن التأكد من تثبيت أنابيب "الساندويتش" بسبب هيكلها ، بالحديث عن التفاصيل ككل ، وتجدر الإشارة إلى أنها عناصر منفصلة ، بينما يتم إدخال كل عنصر من هذه العناصر في الجزء السابق بحيث يمكن تشكيل هيكل متآلف.

نجعل الانتقال إلى الحل

كيفية توصيل أنبوب من الطوب بأنبوب شطيرة بدون محول ثابت:

• نملأ ثقبًا في الطوب ، والذي يساوي قطر الأنبوب ؛ والآن نضع الجزء الداخلي من الساندويتش في الفتحة ؛ يتم قطع الغلاف الخارجي ويجب أن يستقر على البناء بالطوب. نقوم بإغلاق نقطة الإرساء ؛ نقوم بإصلاح الجزء العلوي بمسامير.

كيفية وضع أنبوب معدني على أنبوب من الطوب باستخدام أنبوب ومنصة فولاذية:

محول من خلال اللوحة

نقطع منصة بمطحنة من صفيحة معدنية.

يجب ألا يمتد الجزء الخارجي منه إلى ما وراء البناء بالطوب ؛ لا ينبغي أن يكون الموقع موجودًا على حافة الطوب وعلى التماس. نطبقها على الطوب ونضع علامة على طول المحيط ؛ نصنع ثقوبًا للبراغي في الموقع. نستخدم أيضًا ثقبًا لعمل ثقوب في البناء.

سيتم إرفاق المسامير هنا ؛ نقوم بإصلاح المسامير في الفتحات المصنوعة ؛ يتم تثبيت الموقع فقط على مانع التسرب. لا ينبغي أن يكون لدينا تسرب ؛ بعد الهبوط على مانع التسرب ، نقوم على الفور بالاتصال بمسامير. في هذه الحالة ، يجب أن يظهر مانع التسرب على طول شريط الوصلة بالكامل ، وسيكون هذا ضمانًا لملئه.

هناك أيضًا تعليمات للتجميع ، تحتاج إلى قراءتها.

للتثبيت ، يجب عليك استخدام التوصيات التالية:

• يجب تركيب الأنابيب مع بعضها بعناية حتى لا يتطلب التثبيت استخدام مواد إضافية. نتيجة لذلك الهيكل صلب ، يجب وضع طبقة من العزل الحراري بين الأنابيب ، تذكر أن العزل هو الذي يسمح لك بإجراء الاتصالات في الغرف الخشبية ، بينما ستكون على يقين من أنه في أي حال ، لن تتمكن الجدران من الاشتعال من درجات الحرارة المرتفعة ، فعند إنتاج الأنابيب المصنوعة من سبائك الصلب تعمل كعنصر رئيسي ، وهي سبائك نحاسية ، وعادة ما تستخدم هذه الأجزاء حصريًا في المدخنة الداخلية ، كما أننا نراقب الانتقال من خلال السقف. من الضروري هنا عمل العزل ومنع اشتعال السقف

تركيب الجزء الخارجي من الأنبوب:

يمكن تجميع الجزء الخارجي من الأنبوب من مواد مختلفة ، ولا يسع المرء إلا أن يأخذ في الاعتبار حقيقة أنه يجب عليك اتباع القاعدة الرئيسية ، أي أنه يجب إغلاق كل مفصل بإحكام ، وتأكد من تذكر ذلك. تذكر أن الدخان يحتوي على مثل هذا خاصية تتسرب إلى أي فجوة ، وهذا محفوف بالعواقب الوخيمة والسلبية في المستقبل ، لذلك يجب عليك بالتأكيد أن تأخذ ذلك في الاعتبار. تأكد من أن تضع في اعتبارك أنه إذا لم تتم إزالة منتجات الاحتراق بالكامل خارج المبنى ، ثم اعلم أن هذا يمكن أن يؤثر سلبًا على صحة جميع السكان ، ولهذا السبب من المهم جدًا أخذ ذلك في الاعتبار. تعتبر "الساندويتش" على أنبوب من الطوب نوعًا مهمًا من الوصلات ، في الواقع ، هذا ليس مفاجئًا ، لأنه يجب أن تفهم أن المدخنة الخارجية تتميز بشكل أساسي بالمتانة والموثوقية ، علاوة على ذلك ، فهي سهلة التصميم و يبني

تعتبر "الساندويتش" على أنبوب من الطوب نوعًا مهمًا من الوصلات ، في الواقع ، هذا ليس مفاجئًا ، لأنه يجب أن تفهم أن المدخنة الخارجية تتميز بشكل أساسي بالمتانة والموثوقية ، علاوة على ذلك ، فهي سهلة التصميم و يبني.

ربما يكون الانتقال من أنبوب الطوب إلى الساندويتش هو القسم الأكثر أهمية ، وهنا يحدث التسرب في أغلب الأحيان. لذلك ، يجب أن يكون الختم شاملاً. يمكن القيام بكل شيء تقريبًا بيديك ، وإذا شاهدت الفيديو في هذه المقالة والصورة ، فلن يستغرق كل العمل الكثير من الوقت.

https://youtube.com/watch؟v=ofbK8gq8HiMrel٪3D0٪26controls٪3D0٪26showinfo٪3D0

• tubepro.ru
• bouw.ru
• iz-kirpicha.su

الأنواع الرئيسية لمداخن المواقد

يمكن تقسيم جميع المداخن على أساس المواد التي صنعت منها. المطبق حاليا:

1. مدخنة من الطوب. تتمثل المزايا الرئيسية لقنوات المداخن هذه في مقاومة عالية للحريق وعمر خدمة طويل. تشمل العيوب الرئيسية لمداخن الطوب خشونة السطح الداخلي ، حيث تتراكم كمية كبيرة من المواد الغريبة والحاجة إلى تثبيت أساس منفصل. يؤثر تراكم المواد على تكرار تنظيف المدخنة ، ويزيد الأساس الإضافي من تكلفة تركيب النظام ؛

منظر لمدخنة الطوب الجاهزة

1. مدخنة حديد. لذلك ، فإن الأكثر عرضة للتآكل يتطلب حماية إضافية. التصميم خفيف جدا ورخيص. لا يتطلب أساسًا منفصلاً.غالبًا ما يستخدم البناة مداخن مصنوعة من الفولاذ المقاوم للصدأ ويتم تجميعها في وحدات. خلاف ذلك ، تسمى هذه الأنابيب شطيرة. يتم تجميع أنابيب الساندوتش من طبقتين من المعدن ، ويتم وضع عازل غير قابل للاحتراق بينهما ، على سبيل المثال ، صوف البازلت ؛

منظر للمدخنة المنتهية من أنابيب الساندويتش

1. مدخنة الفرن مصنوعة من أنابيب السيراميك. إنها ثقيلة وتتطلب تركيب أساس إضافي. ومع ذلك ، فإن أنابيب السيراميك مقاومة للحرارة ومتينة. من الممكن بناء مداخن داخلية وخارجية من هذه الأنابيب ؛

مدخنة خارجية من انابيب سيراميك

1. مداخن من أنابيب البوليمر. فهي متينة ومنخفضة التكلفة وسهلة التركيب. في أغلب الأحيان ، يتم إغلاق مداخن البوليمر بتراكبات زخرفية ، على سبيل المثال ، مصنوعة من الطوب.

مدخنة بوليمر مزينة بالطوب

يتم تحديد اختيار المواد الخاصة بالمدخنة من خلال خصائص المدفأة ورغبة المالك.

تركيب المدخنة

أكثر أنواع المداخن شيوعًا هي المداخن المبنية من الطوب ومداخن السندويتشات. في هذه الأمثلة سنقوم بتحليل المراحل الرئيسية لتركيب الهيكل.

تركيب وتجميع مدخنة من الطوب

يعتبر تركيب وتجميع مدخنة من الطوب بأيديهم عملية معقدة إلى حد ما. لذلك ، يُنصح بإشراك محترفين في تركيب الهيكل. ومع ذلك ، إذا تم تنفيذ العمل بشكل مستقل ، فسيحتاج المثبت إلى:

• قالب طوب؛
• مكونات محلول الشد: الأسمنت والرمل والجير.
• مانع التسرب؛
• الأدوات: مجرفة ، ملعقة هاون ، معول ، مستوى ، شريط قياس وما إلى ذلك.

تم وضع مدخنة من الطوب بأيديهم بالترتيب التالي:

1. نظرًا لأن تركيب المدخنة يتم من التقاطع مع السخان ، عند تثبيت الأخير ، يتم إنشاء أساس متين يمكنه تحمل الحمل ؛
2. يتم خلط ملاط ​​البناء: يتم خلط جزء واحد من الأسمنت مع 2.5 جزء من الرمل و 1.5 جزء من الجير ؛
3. يتم تنظيف القاعدة الموجودة أسفل المدخنة من الأوساخ والغبار وترطيبها بالماء العادي ؛
4. يجب أن تكون جميع صفوف الطوب متداخلة ، مع تجنب تزامن المفاصل في الأجزاء المجاورة ؛

1. تنتهي المرحلة الأولى من البناء بالآجر من 6 إلى 7 صفوف حتى السقف ؛
2. ثم يتم وضع ما يسمى القطع ، والذي يحافظ على استقرار الهيكل المركب ويمنع هطول الأمطار من دخول المنطقة المركبة. يتم طي القطع على شكل هرم ، بينما يزداد القطر الخارجي للمدخنة ، بينما يظل الجزء الداخلي بدون تغيير ؛

يجب أن يكون القطر الداخلي لمدخنة من الطوب ، من أجل سحب قوي ومستقر ، هو نفسه طوال طول الهيكل بالكامل.

1. عندما يمر البناء بالطوب عبر السقف ، من الضروري في الأخير عمل عزل إضافي من المواد المناسبة ، على سبيل المثال ، مواد التسقيف ؛
2. تزداد المدخنة عند نقطة المرور عبر السقف ، وكذلك من خلال السقف ، في القطر الخارجي. لتعزيز هيكل السقف ، يتم وضع عوارض إضافية عند ممر الأنبوب ؛

1. بعد مغادرة السقف ، تم وضع ما لا يقل عن 9 صفوف أخرى من الطوب ؛
2. يتم إغلاق تقاطع الأنبوب بالسقف بمئزر فولاذي بلون مناسب ؛
3. يتم تثبيت غطاء في الجزء العلوي من المدخنة ، مما يحمي النظام من الرطوبة والأجسام الغريبة.

عند وضع المدخنة ، لا تنس ترتيب فتحات التنظيف.

ليس كل الناس يحبون مظهر البناء بالطوب. كيف تصنع مدخنة جميلة؟ للقيام بذلك ، يمكنك استخدام ألواح البلاط أو الجص ، على سبيل المثال.

تركيب وتجميع مدخنة من أنبوب شطيرة

تركيب مدخنة من أنبوب شطيرة ، على عكس الطوب ، لا يتطلب مهارات خاصة ويمكن القيام به بشكل مستقل. سيتطلب ذلك:

• العدد المطلوب من الأنابيب والمحولات ؛
• عوارض لتقوية الجدار والسقف في الأماكن التي يمر فيها الهيكل ؛
• مانع التسرب لعزل إضافي للمفاصل ؛
• المواد التي تعزل مرور المدخنة ؛
• الأدوات: مفك البراغي ، بانوراما ، المستوى ، شريط القياس وما إلى ذلك.

يتم تثبيت المدخنة وفقًا للمخطط التالي:

1. الجزء السفلي من المدخنة متصل بمعدات التدفئة ؛
2. الهيكل يرتفع إلى السقف.

لا ينبغي أن يكون تقاطع الأنابيب بعيدًا عن أنظار الشخص ، لأنه في حالة حدوث انتهاك لضيق الهيكل ، سيكون من الصعب معرفة مكان انتهاكه.

1. يجب أن تمر المدخنة عبر الحائط أو السقف في مكان محصن فقط. تستخدم الحزم لهذا ؛
2. مفرق الأنبوب وجدار المنزل معزول بمواد مقاومة للحرارة. هذا سوف يساعد على منع نشوب حريق.

1. عند ترتيب الممر عبر الجدار ، يتم استخدام كوع خاص ، والذي يتم توصيله لاحقًا بالأجزاء المجاورة للمدخنة. الركبة متصلة بالجدار أو السقف بأقواس ؛

1. تم تجهيز مرور المدخنة عبر السقف بعنصر إضافي للنظام يسمى القطع ؛
2. ساحة معدنية متصلة بقطع السقف ، مما يحمي النظام من دخول الرطوبة ؛
3. يتم تثبيت العناصر النهائية للمدخنة: أنبوب بالطول المطلوب ورأس ؛
4. جميع وصلات الأنابيب محكمة الغلق.

عند تجميع مدخنة من أنابيب شطيرة ، يجب إيلاء الاهتمام الواجب لإغلاق الهيكل. مما سبق ، من الواضح أن تجميع وتركيب المدخنة بنفسك ممكن

الشيء الرئيسي هو حساب التصميم بشكل صحيح وتثبيته وفقًا لجميع المعايير ومراقبة أدائه باستمرار.

مما سبق ، من الواضح أن تجميع وتركيب المدخنة بنفسك ممكن. الشيء الرئيسي هو حساب التصميم بشكل صحيح وتثبيته وفقًا لجميع المعايير ومراقبة أدائه باستمرار.

طرق الاتصال

إذا تم تركيب مدخنة من الطوب ، فيمكن دمجها مع أنبوب شطيرة باستخدام منتجات خاصة. عندما يتعذر العثور على مصنع فارغ وشرائه ، يتم إجراء تصميم مماثل بشكل مستقل باستخدام وسائل مرتجلة: أنبوب ، لوح فولاذي. في الوقت نفسه ، يوصى بتغيير أبعاد مدخنة الطوب ، ومع ذلك ، في هذه الحالة ، قد يكون من الضروري تفكيك الهيكل جزئيًا أو استخدام طريقة أخرى لتقليل حجم المدخنة.

اتصال مع مسبقة الصنع

هذه المنتجات مصنوعة من مواد مقاومة للحرارة. تتميز بتصميم بسيط: من ناحية ، يكون للمحول من أنبوب من الطوب إلى شطيرة شكل مربع ، ومن ناحية أخرى ، له شكل أسطواني ، وغالبًا ما يتم توفير ضلوع صلبة ، مما يجعل من الممكن الحصول عليها أنبوب من التكوين المعقد. يتم تثبيت الأنبوب الفرعي الذي يربط بين هذه الأقسام من الأقسام المختلفة على سطح رأس المدخنة باستخدام مثبتات قياسية. في الداخل ، يمكن توفير طبقة عازلة ، مثل صوف البازلت.

تطبيق الأنابيب والصفائح الفولاذية

إذا لم يكن من الممكن شراء محول خاص للبيع ، فيمكنك استخدام المواد الخردة. لذلك ، يقومون بإعداد ورقة معدنية ، وقطع الفراغ الذي يكرر شكل رأس مدخنة من الطوب. تستخدم البراغي ذاتية اللولبة ومانعات التسرب المقاومة للحرارة القائمة على السيليكون للتثبيت.

قم بالتحضير المسبق للفتحات الموجودة في اللوحة ورأس المدخنة لتركيب المسامير. أولاً ، يتم تطبيق مادة مانعة للتسرب على هيكل القرميد ، ثم يشرعون في التثبيت بمسامير ذاتية التنصت. في المرحلة الأخيرة ، يتم تركيب الأنبوب الفولاذي.

تركيب أبعاد أنبوب من الطوب

يجري تفكيك هيكل القرميد القديم الذي يعمل كمدخنة. عندما يتم إزالة الطوب المتهالك ، يتم إنشاء البنية الفوقية. يجب أن تكون منخفضة. في عملية وضع الطوب ، يضيق الهيكل. ثم يتم تلبيس الجدران الداخلية للحصول على أسطح ناعمة. في المرحلة الأخيرة ، تم تثبيت المحول.يتم تثبيته على رأس أنبوب من الطوب ، ثم يتم تثبيت وربط أنابيب الساندويتش.

الاتصال بقذائف الهاون

تجمع هذه الطريقة بين الخيارات المدرجة سابقًا. ومع ذلك ، لا يلزم تفكيك هيكل القرميد. يتم تركيب أنبوب معدني داخل المدخنة. ثم يتم استخدام ملاط ​​لإغلاق الوصلات وملء الفراغ بين البناء بالطوب وهيكل السندويتش. لزيادة الموثوقية ، يتم تثبيت قفل عند نقطة تقاطع رأس هيكل الطوب ، ويجب تثبيته بمسامير ذاتية التنصت.
