مصائد الرمل

عملية وخصوصيات تركيب مصرف مياه الأمطار

قواعد بناء مياه الأمطار مماثلة لتلك المستخدمة عند تركيب المزاريب التقليدية. ومع ذلك ، إذا كان المنزل لا يحتوي على نظام أنابيب الصرف ، فيجب تثبيته.

بناء مكون التسقيف

عند تثبيت مصرف ، يقوم أصحاب المنازل بالإجراءات التالية:

• يتم عمل ثقوب في أسقف المنزل لتجميع المياه. بعد تركيب وتركيب مداخل مياه الأمطار على البيتومين ، يتم إغلاق الأماكن المجاورة لمصرف العواصف بعناية ؛
• ثم قم بتثبيت الأنابيب السفلية والناهضات ؛
• ترتبط عناصر نظام خط أنابيب الصرف بمشابك في الكوخ أو الكوخ الصيفي ؛
• عند الانتهاء من العمل ، يتم تثبيت الصواني - عند تثبيت أنبوب تصريف من النوع الخطي أو أنبوب تصريف المياه ، إذا تم تركيب نظام خط أنابيب الصرف وفقًا لمخطط النقاط.

استنزاف السقف

تركيب تحت الأرض

بعد وضع خطة تصريف مياه الأمطار - مع الأخذ في الاعتبار المنحدرات وعمق التثبيت المحدد للقنوات المثبتة في منطقة معينة من الاتحاد الروسي - يقومون بعمل خندق.

إذا كنت بحاجة إلى عزل خط الأنابيب باستخدام مواد التكسية الأرضية والأحجار المكسرة ، أو كنت بحاجة إلى بناء وسادة رملية ، فإن خطة التثبيت للجزء الموجود تحت الأرض من المجاري تأخذ أيضًا في الاعتبار قوة عناصر مياه الأمطار.

بعد ذلك ، قم بتنفيذ الإجراءات التالية:

1. قبل البدء في أعمال التركيب ، يتم صدم قاع الخندق. في الوقت نفسه ، تتم إزالة الحجارة الكبيرة من الخندق ، والتي يتم تغطية الحفر منها لاحقًا بالتربة ؛
2. يتم وضع وسادة رملية في الأسفل ، يبلغ سمكها 20 سم ؛
3. والنتيجة هي حفرة تم تركيب المجمع فيها. يتم استخدام حاوية بلاستيكية تم شراؤها مسبقًا كمجمع. ومع ذلك ، يمكنك صنع المجمع جيدًا بيديك - ما عليك سوى صب المحلول الخرساني في قالب صب مُعد مسبقًا ؛
4. علاوة على ذلك ، يتم وضع الأنابيب في الأخاديد ، والتي يتم توصيلها بنظام واحد بمساعدة عناصر خطوط الأنابيب المناسبة ؛
5. بعد ذلك ، توضع غرف التفتيش على فروع مستقيمة لمياه الأمطار يبلغ ارتفاعها 10 أمتار ؛
6. يتم تثبيت مصائد الرمل عند نقاط التقاطع لمجمعات المياه وخطوط الأنابيب ؛
7. نتيجة لذلك ، يتم توصيل جميع عناصر مياه الأمطار في دائرة واحدة. في الوقت نفسه ، يتم إغلاق تقاطعات هذه العناصر بعناية.

قبل ردم الخندق ، يتحققون من أدائه - صب الماء فيه.

إذا لم يتم العثور على نقاط ضعف أثناء اختبار الخندق ، فبعد الاختبار ، يتم دفن نظام خط الأنابيب المثبت في الخندق وملئه بالتربة. في حالة مماثلة أيضًا ، يتم وضع المزاريب وصواني الصرف المزودة بحواجز شبكية في مصرف العاصفة.

عند الانتهاء من التثبيت ، يقوم مالك الكوخ أو الكوخ الصيفي بتوصيل نظام تصريف مياه الأمطار بالمجاري العامة.

لذلك ، عند تثبيت مصرف العاصفة بمفردك في منزل خاص أو في منزل ريفي ، فأنت بحاجة إلى استخدام جميع التوصيات والقواعد لتثبيت نظام الصرف الصحي الذي تم تقديمه في هذه المقالة.

باستخدام هذه المعلومات ، يمكنك بسهولة استكشاف المشكلات التي نشأت أثناء تثبيت مصرف العاصفة.

مع تحسين مياه الأمطار في المنزل وفي المنطقة المجاورة ، يتم تمديد حياة المنزل ، ولا تتشكل البرك والطين على الطرق المؤدية إلى الكوخ أو الكوخ ، ويتوقف تعفن النباتات أيضًا.

شاهد الفيديو

يمكن لكل مالك لمنزل ريفي تثبيت مجاري مياه الأمطار بشكل مستقل - دون طلب المساعدة من بناة محترفين. في مثل هذه الحالة ، ما عليك سوى الخوض في جوهر الأمر - وسينجح كل شيء.

مصائد رملية أفقية بحركة دائرية للمياه

تستخدم مصائد الرمل الأفقية ذات الحركة الدائرية للماء لإزالة جزيئات الرمل الأكبر من 0.2-0.25 مم ؛ يوصى بها لسعة المحطة حتى 100 ألف م 3 / يوم. كقاعدة عامة ، من المخطط تركيب 2-4 مصائد رملية مع غرف توزيع المياه المشتركة.

وتتمثل ميزة هذا النوع من مصائد الرمل في عدم وجود أجهزة لتجميع الرمال ، حيث يستقر الأخير ويتراكم في الجزء المخروطي من مصيدة الرمل. تتم إزالة الرمال مرة واحدة على الأقل كل يومين بواسطة مصعد جوي أو هيدروليكي.

يتم دعم السرعات من 0.15 إلى 0.30 م / ث في الصواني الحلقيّة لمصائد الرمل ؛ مدة بقاء الماء في الدرج لا تقل عن 30 ثانية. يتم ضمان سرعة مياه ثابتة مع تقلبات في معدلات تدفقه عن طريق تثبيت سد منظم بعتبة واسعة بدون نتوء سفلي أو سد نسبي في قناة التجميع خلف مصائد الرمال.

يظهر مخطط مصيدة الرمل في الشكل. 3.1

عند التصميم ، يُعرف الحد الأقصى والأدنى لاستهلاك المياه بالساعة وانخفاض عدد السكان.

عند الحساب ، يتم تحديد عدد مصائد الرمل والحد الأدنى لقطر جزيئات الرمل المحتجزة بواسطة مصيدة الرمل. ويرد إجراء الحساب في الجدول. 3.1

أرز. 3.1 مصيدة رمل أفقية بحركة دائرية للمياه: 1 - مصعد هيدروليكي ؛ 2 - بوابة الدرع ؛ 3 - غرفة التبديل ؛ 4 - علبة مدخل 5 - علبة منفذ ؛ 6 - خط أنابيب الطين. 7 - خط أنابيب المياه العامل ؛ 8 - جهاز لجمع الزيت ؛ 9 - خط أنابيب النفط. 10 - درع شبه مغمور ؛ 11- غرفة التوزيع

الجدول 3.1

إجراء حساب مصائد الرمل الأفقية بحركة دائرية للماء

القيمة والأبعاد المقدرة	الصيغة أو القيمة
أقصى إنتاجية لمصيدة رمال واحدة ، م 3 / ساعة
الحد الأقصى لاستهلاك المياه العادمة بالساعة ، م 3 / ساعة	- حسب البيانات الاصلية
عدد مصائد الرمل ، أجهزة الكمبيوتر.	= 2 مقبول

القيمة المقدرة والبعد	الصيغة أو القيمة
قطر مصيدة الرمل ، م	Ds - يوصى بأخذها وفقًا للجدول. 3.1.1 اعتمادًا على qs والحد الأدنى لقطر جزيئات الرمل المحتجزة بواسطة مصيدة الرمل dp ، مم الجدول 3.1.1 السعة التقريبية لمصائد الرمل qs بحركة دائرية للماء ، m3 / h دس ، م 0,3 0,5 0,8 1 1,2 1,5 2 مع موانئ دبي = 0.2 مم 4 64 102 145 184 212 250 302 5 100 160 227 228 331 390 473 6 144 230 327 414 477 562 680 مع موانئ دبي = 0.25 ملم 4 174 267 371 455 513 584 674 5 272 421 580 712 801 913 1053 6 391 607 835 1025 1153 1315 1517 ملحوظات. 1. تم تجميع الجدول من أجل السرعة V = 0.3 m / s. 2. يتم الحصول على القيم الوسيطة عن طريق الاستيفاء
عرض ترسيب حوض الرمال ، م	ب = هس
معامل في الرياضيات او درجة	مأخوذة حسب الطاولة. 3.1.1
عمق المياه العامل ، م
مساحة قسم المعيشة للصينية ، م 2
سرعة حركة الماء في الدرج ، م / ث	مقابل = 0.15-0.30 ؛ تؤخذ عادة Vs = 0.3 م / ث
طول الدرج على طول محوره ، م	Ls = D1 30Vs
قطر الدرج على طول محوره ، م	D1 = Ds - Bs
قدرة مصيدة الرمل ، s / mm
صفاء هيدروليكي ، مم / ثانية	U0 = 18.7 مم / ثانية عند dp = 0.20 مم U0 = 24.2 مم / ثانية عند dp = 0.25 مم
معامل في الرياضيات او درجة	Ks = 1.7 عند dp = 0.20 ملم Ks = 1.3 عند dp = 0.25 مم
الارتفاع الكامل للدرج ، م
القيمة المقدرة والبعد	الصيغة أو القيمة
ارتفاع الجزء المثلث من الدرج ، م
زاوية ميل جدار الصينية ، درجات	= 5060 مقبولة
ارتفاع الجزء المستطيل تحت الماء من المسيل ، م
الارتفاع من مستوى الماء إلى الجانب ، م	0.3 مقبول
ارتفاع الجزء المخروطي من مصيدة الرمل ، م
قطر القاعدة السفلية ، م	د = 0.40.6 مقبولة
الارتفاع الكامل لمصيدة الرمل ، م
ارتفاع العمل للجزء المخروطي ، م
حجم العمل للجزء المخروطي ، م 3
قطر الجزء المخروطي حسب الحد الأقصى المسموح به مستوى الرمال ، م
كمية الرمال المتراكمة بين عمليات التنظيف م 3
العدد المحدد من السكان ، بيرس.	Npr1 - وفقًا للبيانات الأولية

الحسابات الأولية والتصميم

بناء مصرف للعواصف بدون حسابات هو إهدار للمال.

بعد كل شيء ، إذا كان نظام العاصفة البسيط المثبت لا يعمل بشكل جيد ، فلن تحتاج إلى تثبيته على الإطلاق. في الوقت نفسه ، يجب إنفاق الكثير من الأموال على تركيب مصرف مياه قوي للغاية.

المعلومات المطلوبة للحسابات

عند تصميم مصرف العاصفة ، يتم استخدام البيانات التالية:

• متوسط ​​كمية هطول الأمطار التي سجلها خبراء الأرصاد الجوية في منطقة معينة. يمكن العثور على هذه المعلومات في SNiP 2.04.03–85 ؛
• معلومات الأرصاد الجوية حول تواتر هطول الأمطار وسماكة الثلج. تُستخدم هذه البيانات أيضًا أثناء تركيب مصرف مياه الأمطار لإزالة المياه الذائبة ؛
• بيانات عن منطقة الصرف - مساحة السطح. في مثل هذه الحالة ، لا يتم أخذ القيمة الكاملة في الاعتبار ، ولكن يتم أخذ قيمة إسقاط المنطقة في المستوى.

أثناء إنشاء نظام عاصفة خطية ، تكون مساحة الصرف مساوية لمجموع مناطق جميع كائنات التصريف ؛

مبدأ تشغيل المجاري في السياق

معلومات حول الخصائص الفيزيائية للتربة التي تتكون منها منطقة الضواحي.

أيضًا ، عند إجراء الحسابات ، انتبه إلى وجود وموقع أنظمة تصريف الاتصالات تحت الأرض التي أقيمت بالفعل في الموقع.

حساب حجم المصارف

يتم حساب حجم المياه المصفاة وفقًا للصيغة التالية:

يتم استخدام قيم عامل التصحيح المستخدمة في هذه الصيغة في المواقع التالية:

• 0.4 - في المواقع المغطاة بالركام ؛
• 0.85 - على منصة خرسانية ؛
• 0.95 - على الأسفلت ؛
• 1.0 - على السطح.

بعد تحديد قيم الحجم ، وفقًا لـ SNiP ، يتم حساب قطر نظام تصريف خط الأنابيب.

تحديد عمق تركيب القنوات

يتم تركيب الصواني أو قنوات الأنابيب على نفس العمق الذي يتم تركيبها فيه في منطقة معينة.

سيكتشف مالكو المنازل والمنازل الخاصة قيم عمق محددة من شركة إنشاءات أو من أحد الجيران الذي قام بالفعل بتركيب مصرف لتصريف مياه الأمطار على موقعه.

في المناطق الوسطى من الاتحاد الروسي ، يتم وضع مياه الأمطار على عمق 0.3 متر ، إذا كان قطر الدرج 50 سم كحد أقصى. يتم تثبيت المزاريب والأنابيب من الخرسانة المسلحة أو المعدنية أو البلاستيكية ذات الأبعاد الكبيرة على عمق 0.7 متر.

نظرًا لارتفاع تكلفة التنقيب ، لا يقوم العديد من مالكي المنازل الريفية بعمل منخفضات قوية في الأرض. بالإضافة إلى ذلك ، عند ترتيب مصرف العاصفة بيديك ، ليست هناك حاجة لحفره في أعماق الأرض.

وفقًا لـ GOST ، يتم تعيين المجمعات وفتحات التفتيش على مستوى التجميد الموسمي ، وليس أقل. أيضًا ، يمكن تثبيت عناصر مياه العواصف هذه فوق مستوى مماثل - بينما يتم عزل المجمعات وفتحات التطهير باستخدام مواد التكسية الأرضية والحصى ، مما يحمي مياه العواصف من التجمد.

نظرًا للراحة الصغيرة ، يتم تقليل تعقيد التثبيت بشكل كبير.

في مثل هذه الحالة ، يتم تثبيت قنوات العاصفة بزاوية محددة لأجهزة الصرف والمعالجة في نظام الصرف.

جهاز وموقع مواسير الصرف الصحي

وفقًا لذلك ، يكون مستوى تركيب مكان الدخول إلى بئر المجمع أقل من مستوى تركيب مجمّع المياه أو الأنبوب الذي يخرج من مدخل مياه العواصف. عند حساب عمق التثبيت ، فإنهم يضعون خطة التثبيت مسبقًا ، مع مراعاة منحدرات قنوات التصريف ، يقومون بإجراء جميع الحسابات اللازمة.

معايير وقواعد المنحدرات

وفقًا لـ GOST ، يتم تعيين الأنابيب التي يبلغ قطرها 150 مم بزاوية تساوي 0.008 (يقاس المنحدر بالملم / م). يتم وضع الأنابيب التي يبلغ قطرها 200 مم بزاوية 0.007.

اعتمادًا على خصائص المنطقة التي يتم فيها وضع تصريف العاصفة ، يغير القائمون على التركيب قليلاً قيم منحدرات الأنابيب.

يتم عمل منحدر يساوي 0.02 عند تقاطع قنوات الصرف ومجمع المياه ، لأنه في مثل هذا المكان تزداد سرعة الصرف.

قبل مصيدة الرمال ، يتدفق الماء ببطء أكثر من المناطق الأخرى من جريان مياه الأمطار. في مثل هذه الحالة ، تستقر الجسيمات المعلقة. في هذا الصدد ، تكون زاوية الميل في هذا المكان هي الأصغر.

يتم وضع مجمعات المياه في مصارف العواصف مع سلم مع مصيدة رمل (قمع الصرف) في تلك الأماكن التي تتقاطع فيها منحدرات الأنابيب مع بعضها البعض.

تركيب مصيدة الرمل

فيديو - تركيب مصيدة رمل

قبل الشروع في تركيب مصائد الرمل في نظام الصرف الصحي ، يجب أن تتعرف على بعض المبادئ المهمة التي لا يمكن إهمالها في هذه العملية:

1. بادئ ذي بدء ، يجب أن تعتني بوجود خندق لمصيدة رمل ، مبطنة بالرمل مع إضافة الحصى أو الحجر المكسر.
2. حدد بدقة مكان التثبيت ، والذي يجب أن يكون في الفجوة بين المزاريب والصرف الذي ينقل المياه إلى جهاز الاستقبال المركزي.
3. يجب توخي الحذر لضمان حماية الجزء العلوي من المنظف بشبكة ذات وصلات قابلة للقفل. بالنسبة للأجهزة المصنوعة من الخرسانة ، عادةً ما يتم استخدام حواجز شبكية من نفس المادة.تستخدم الهياكل الشبكية المصنوعة من الحديد الزهر للتركيبات الخرسانية.
4. سيكون آخر فارق بسيط هو توفير مساحة كافية للتنظيف الدوري للجهاز من الحطام والرمل المتراكم. التنظيف المنتظم لهذا الجهاز مهم للغاية ، لأنه إذا كان نظام الصرف الصحي ملوثًا بشدة ، فلن يتوقف العمل فقط ، ولكن يبدأ تدمير المباني والطرق لأن الماء يبدأ في غسلها.

بالنظر إلى الاختلاف في الأبعاد الكلية للأجهزة بالنسبة إلى مكان تطبيق مصيدة الرمل ، فمن الأفضل التفكير في التثبيت باستخدام مثال منزل خاص أو قطعة أرض.يمكن وصف عملية التثبيت الصحيحة من خلال الخطوات التالية ، مادة الجهاز من البلاستيك:

1. لمنع مصيدة حبيبات المجاري العاصفة من الطفو ، يجب توخي الحذر لوضع لوح خرساني يؤمن مصيدة الحصى بأشرطة. يجب ألا تكون أبعاد هذه اللوحة أصغر من حجم الجهاز ، بل يجب ألا تزيد قليلاً ، ويجب أن تزن أكثر من مصيدة الرمل بالماء. من الممكن استخدام الألواح المعدنية في هذا التصميم.
2. يعتمد حساب البلاطة الخرسانية على حقيقة أن جاذبيتها النوعية تتجاوز 2.5 مرة كتلة الماء. إذا كان حجم مصيدة الرمل 2 م 3 ، فيجب أن تتجاوز كتلة اللوح 800 كجم ، مع الأخذ في الاعتبار أن سمكها 15 سم ، ويتم إجراء الحسابات في المواقف الأخرى بطريقة مماثلة.
3. لربط الأحزمة بالبلاطة ، من الضروري بناء مفاصل قفل ، والتي يجب ربطها بالفتحات المعدة مسبقًا. يمكنك إرفاق الأقفال بمساعدة المراسي وباستخدام معدات اللحام.
4. إذا تم تركيب مصيدة الرمل على مستوى عالٍ بسبب حقيقة أن المياه الجوفية قريبة بدرجة كافية ، فسيتم التثبيت ، باستثناء عوامل الترجيح.
5. إذا تم تركيب الجهاز حيث يُتوقع وجود حمل على طبقة التربة بقوة كبيرة بما فيه الكفاية ، فيجب أيضًا وضع اللوح في الجزء العلوي من الهيكل.
6. في الجزء الخارجي من الحفرة ، يتم تثبيت مصيدة الرمل بأحزمة ، قبل ذلك ، يتم سكب ما يصل إلى 40 سم من كسر الرمل أو الحجر المكسر في القاع وصدمه.
7. بعد ذلك ، يتم تركيب الجهاز نفسه لتنظيف الرمل من تدفقات مياه الصرف الصحي ، والتي يجب ملؤها 1/3 بالماء.
8. الخطوة التالية هي ربط الجهاز بهيكل حزام وتعبئته بالرمل والتربة حتى ثلثي مستوى مصيدة الرمل. يتم ضغط الردم كل 30 سم.
9. إذا تم تركيب معدات التنظيف بدون لوحة وزن ، فمن الممكن جعل الردم طبقة واحدة.
10. ستكون الخطوة الأخيرة في تركيب مصيدة حبيبات مجاري العاصفة هي الاتصال بالنظام بأكمله ، ثم الاستمرار في الردم حتى تصل إلى القمة. يجب أيضًا صدمه بعناية.

مبدأ التشغيل

يعتمد عمل مصائد الرمل على استخدام الجاذبية

عند حساب خصائص الهيكل ، يؤخذ في الاعتبار أن الرمل والجزيئات الثقيلة الأخرى يجب أن تترسب فيها ، ولكن يجب ألا تستقر الشوائب ذات الأصل العضوي. بالنسبة لمحطات معالجة مياه الصرف الصحي في المناطق الحضرية ، يتم بناء مصائد الرمل من عناصر الخرسانة المسلحة.

مصائد الرمل الهوائية عبارة عن هياكل ذات حركة دورانية انتقالية للسوائل. إنها مبنية على شكل خزانات ممدودة. يتم إنشاء الحركة الدورانية للنفايات السائلة في مصائد الرمل هذه عن طريق تهوية النفايات السائلة الموجودة فيها. بالإضافة إلى ذلك ، تم تصميم مصائد رمال أفقية ورأسية (تصميم وحدة الاستقبال).

بسبب حركة الماء ، يتأثر كل جزيء في المصارف ليس فقط بالجاذبية ، ولكن أيضًا بقوى الطرد المركزي. نتيجة لذلك ، تحدث عملية مكثفة لفصل الرمل عن الماء والجسيمات العضوية ، والتي ، بسبب الدوران ، تظل معلقة.

كمية الرمل التي تسقط في مصائد الرمل الهوائية تعتمد على عدة عوامل:

• طول شبكة الصرف الصحي ؛
• المنحدرات في أقسام خطوط الأنابيب ؛
• نظام الصرف الصحي المستخدم ؛
• تكوين النفايات السائلة.
• ظروف تشغيل الشبكة ، إلخ.

بالنسبة لشبكة الصرف الصحي بالمدينة ، يُقبل الحجم التالي من الرواسب في مصائد الرمل لكل شخص يوميًا (مع رطوبتها حوالي 60٪ وكثافة 1500 كجم / م 3):

• مع نظام سبيكة مشترك - 0.04 لتر ؛
• مع منفصل - 0.02 لتر.

التين 02 - مصيدة الرمل

الخصائص والميزات

على طول جدار مصيدة الرمل المهواة (45-60 سم من قاع الخزان) ، تتضاعف المهويات ثلاث مرات ، توضع تحتها صواني لتجميع الرواسب. من أجل التشغيل الفعال ، يتم ترتيب قاع مصيدة الرمل بمنحدر يتراوح من 0.2 إلى 0.4 لتجميع الرمال. عند حساب مصيدة الرمل ، تكون سرعة الدوران على طول محيط مقطع الهيكل 0.25 - 0.3 م / ث والسرعة الانتقالية من 0.08 إلى 0.12 م / ث. مدة بقاء المياه العادمة في مصيدة رمل مهواة هي 2-3 دقائق.

للحفاظ على سرعة الدوران المطلوبة ، يتم توفير 3-5 م 3 من الهواء لخزان مصيدة الرمل لكل 1 م 2 من منطقة الهيكل لمدة ساعة واحدة. يتم الحفاظ على الدوران عند مستوى ثابت دون الرجوع إلى حجم النفايات السائلة الواردة. مع مراعاة جميع الشروط اللازمة عند مخرج مصائد الرمال الهوائية ، يتم الحصول على رواسب مع الحد الأدنى من الشوائب العضوية. تحتوي الرواسب الناتجة على ما يصل إلى 95٪ من الرمال ، والتي لا تتعفن أثناء التخزين طويل الأمد.

المهويات المستخدمة في مصائد الرمل مصنوعة من خطوط أنابيب بلاستيكية بفتحات تصل إلى 5 مم. تتم إزالة الرمل من سطح الدرج عن طريق خط أنابيب التنظيف. يتم غسل الرواسب دون إيقاف المنشأة. يتم تغذية المخلفات السائلة التي يتم تنظيفها من الرمل في خزانات الترسيب.

التين 03 - مخطط مصيدة الرمل الهوائية

بالإضافة إلى التهوية ، تُستخدم أنواع أخرى من مصائد الرمل في محطات معالجة مياه الصرف الصحي بالمدينة:

• أفقي (أكثر من 10000 م 3 / يوم) - خزانات مستطيلة مستطيلة بحركة مستقيمة ؛
• عمودي - مع حركة المصارف من الأسفل إلى الأعلى (نادراً ما تستخدم في الظروف الحديثة) ؛
• العرضية ، وهي عبارة عن هيكل بحركة دورانية لمياه الصرف الصحي (تصل إلى 50000 متر مكعب / يوم).

يعد استخدام مصائد الرمل إلزاميًا كجزء من الهياكل التي يزيد حجم مياه الصرف المعالجة فيها عن 100 متر مكعب / يوم.

نحن نعمل في جميع أنحاء روسيا

جهات الاتصال. هاتف / فاكس + 7 (812) 627-93-38 ؛ info@dc-region.ru

• تعليمات الاستخدام
• سياسة معالجة البيانات الشخصية

وصف ومبدأ تشغيل مصائد الرمل

تستخدم مصائد الرمل للاحتفاظ بالرمل والشوائب الأخرى من مياه الصرف بحجم جزيئات يزيد عن 0.15-0.25 مم بمعدلات تدفق مياه الصرف الصحي التي تزيد عن 100 متر مكعب / يوم. يتم أخذ عدد حجرات مصائد الرمل على الأقل اثنين ، بينما كلاهما يعمل. اعتمادًا على اتجاه التدفق الرئيسي لمياه الصرف الصحي ، يتم تقسيم مصائد الرمل إلى عمودي وأفقي ، والتي بدورها تنقسم إلى بسيطة ومهواة. يجب اختيار نوع مصيدة الرمل مع الأخذ بعين الاعتبار إنتاجيتها وتكوين مياه الصرف الصحي وظروف البناء المحلية.

تم تصميم مصائد الرمل الأفقية بحركة دائرية لمياه الصرف لإزالة الرمال من مياه الصرف التي تحتوي على تفاعل محايد أو قلوي قليلاً. يتم جلب مياه الصرف إلى مصائد الرمل ويتم تصريفها منها بواسطة الصواني. لإيقاف تشغيل مصائد الرمل ، يتم تثبيت مصاريع على صواني الإمداد في غرفة التوزيع. تتم إزالة الرواسب من مصائد الرمل بواسطة المصاعد الهيدروليكية. يتم تزويد المصاعد الهيدروليكية بسائل العمل وإزالة اللب عن طريق أنابيب ضغط مستقلة ، من خلال غرفة تبديل مزودة بصمامات.

يتم تشغيل مصائد الرمل الأفقية ذات التدفق المستقيم لمياه الصرف الصحي بسعة 70-280 ألف متر مكعب / يوم في عدد من محطات تهوية المجاري. تعمل مصائد الرمل بفعالية عندما تتساوى السرعات المتوسطة على طولها. يتم تحقيق ذلك عن طريق استخدام حواجز شبكية مسطحة واحدة في المدخل ، مصنوعة من قضبان خشبية بعرض 15 سم مع فجوات 6 سم. في مصائد الرمل مع حواجز شبكية من هذا التصميم ، يتم زيادة حمل المياه عن طريق زيادة معدل التدفق مع الحفاظ على كفاءة الاحتفاظ بالرمال .

تستخدم مصائد الرمل الهوائية لعزل الجسيمات المعدنية الموجودة في مياه الصرف بحجم جسيم هيدروليكي يبلغ 13-18 مم / ثانية.

يتم توريد مياه الصرف الصحي إلى المصائد الرملية وإزالتها بواسطة صواني مفتوحة. بالنسبة لنظام التهوية ، يتم استخدام الهواء من المضخة ومحطة نفخ الهواء. يتم غسل الحمأة في قادوس مصيدة الرمل بواسطة نظام هيدروليكي ، بما في ذلك صينية طولية وخطوط أنابيب مع دشات ، تتم إزالة الحمأة من القادوس باستخدام مصعد هيدروليكي. تصنع مصائد الرمل الهوائية على شكل خزانات أفقية. يتم تركيب أجهزة التهوية على طول أحد الجدران على مسافة 45-60 سم من الأسفل بطول كامل مصيدة الرمل ، ويتم ترتيب شلال رمل تحتها. في المقطع العرضي ، يُعطى القاع ميلًا

أنا = 0.2-0.4 إلى الدرج المركزي لتفريغ الجاذبية من كتلة الرمل فيه.

تتكون مصائد الرمل العمودية من حجرات استقبال وترسيب وجزء رسوبي. قد تكون مصيدة الرمل مستديرة أو مستطيلة الشكل ويجب أن تتكون من قسمين.

مع قدرة إنتاجية لمنشآت المعالجة الميكانيكية لأكثر من 100 متر مكعب / يوم من مياه الصرف الصحي ، يتم استخدام مصيدة رمال عمودية من النوع المماسي أو مصيدة رمال مع حركة تصاعدية للسائل.

يعتمد تشغيل مصائد الرمل هذه على مبدأ نوعي جديد. تدخل المياه العادمة إلى مصيدة الرمل بشكل عرضي ، مما يؤدي إلى حركتها الدورانية. يتم ضغط الرمال الموجودة في مياه الصرف على الجدران بقوة الطرد المركزي ويتم فصلها عن الماء نتيجة التدفق الهابط الناتج.

إن إزالة الماء من مصيدة الرمل بواسطة الأنبوب التلسكوبي المركزي يزيد من تكثيف فصل الرمال عن طريق إنشاء قمع مائي حول مدخل الأنبوب. يتم غسل الرمل من الشوائب العضوية في عملية إزالته في غسالة الرمل اللولبية.

مبدأ التشغيل

بالطبع ، من الأسهل اختيار وشراء وحدة السفع الرملي الجاهزة ، ولكن لا يستطيع الجميع تحمل كلفتها.

قد تكون طريقة للخروج من الموقف هي استئجار الجهاز ، ولكن في هذه الحالة ، ستكون مدة خدمته محدودة ، وفي حالة حدوث أي عطل ، سيتعين عليك الدفع مقابل الإصلاحات.

يمكن لأي شخص على دراية بأساسيات الميكانيكا ويحتاج بانتظام إلى جهاز السفع الرملي المصمم لمعالجة أنواع مختلفة من الأسطح ، ولكن ليس لديه أموال إضافية ، تجميعه بسهولة بيديه.

لن يكون جهاز الرمل الآلي المصنوع منزليًا ، والذي يخضع لتقنية التجميع ، بأي حال من الأحوال أدنى من وظيفته مقارنة بالجهاز الذي تم تجميعه في المصنع.

في هذه الحالة ، سيتعين عليك بذل بعض الجهود والحصول على جميع المواد والأدوات اللازمة التي ستكون مطلوبة في هذه العملية.

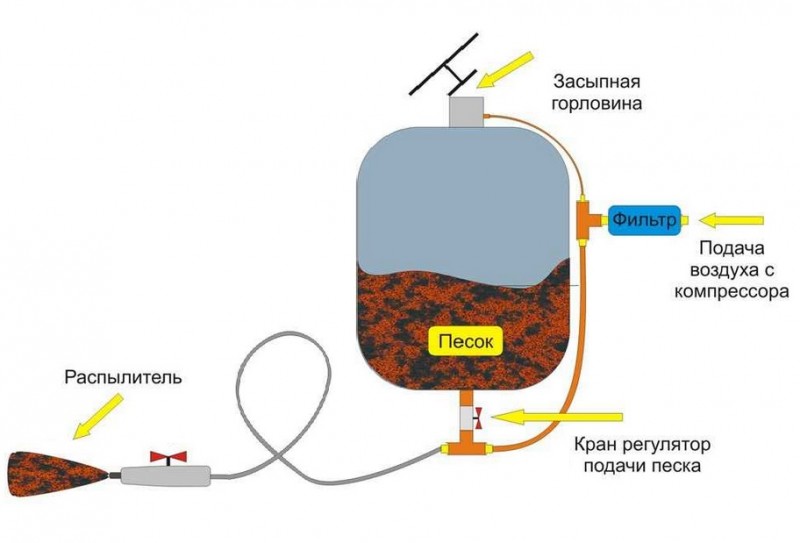

بادئ ذي بدء ، من الضروري دراسة مبدأ تشغيل آلة السفع الرملي جيدًا وفهم مفهوم تشغيلها.

يقوم الضاغط ، الذي يعد جزءًا من مخطط تشغيل الجهاز ، بتزويد الهواء تحت ضغط عالٍ ، والذي ، بعد التقاط المواد الكاشطة ، بمساعدة فوهة ، يدخل السطح الذي يتطلب المعالجة.

بالنسبة لجهاز محلي الصنع ، من الأفضل استخدام ضاغط مصنع يمكنه إنشاء الضغط اللازم. في بعض الحالات ، من الممكن إنشاء الضغط اللازم في النظام باستخدام أسطوانة غاز.

بالإضافة إلى مصدر الهواء ، يجب أن تتضمن الدائرة العامة للجهاز بالضرورة خراطيم إمداد بقطر معين وكابلات ومصدر طاقة رئيسي.

من المستحيل أيضًا تشغيل وحدة السفع الرملي بدون فوهة خاصة ، والتي تحتوي على بعض ميزات التصميم.

وتجدر الإشارة أيضًا إلى أن مادة الفوهة يجب أن تكون إما كربيد التنجستن أو البورون. يمنع منعا باتا استخدام الفوهات المصنوعة من الحديد الزهر أو السيراميك ، لأنها ستفشل بسرعة كبيرة.

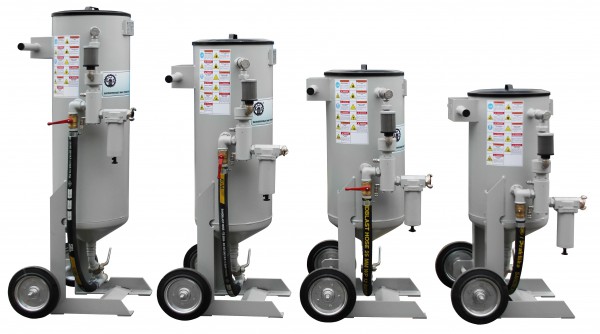

تُظهر الصورة أدناه مسدسات وفوهات من صنع المصنع مناسبة لمعالجة أنواع مختلفة من الأسطح.



المميزات والعيوب

يتطلب شراء أو استئجار جهاز السفع الرملي تكاليف مالية معينة ، وفي هذه الحالة ، يحاول العديد من الحرفيين إنشاء وحدة لمعالجة الأسطح المختلفة بأنفسهم.

إذا اتبعت تسلسل التجميع واستخدمت مكونات عالية الجودة ، فلن يكون الجهاز بأي حال من الأحوال أدنى من المعدات الاحترافية من حيث معايير التشغيل الخاصة به.

بالإضافة إلى ذلك ، يمكن أن تكون مجهزة بشكل إضافي بإعادة تدوير الهواء ، الأمر الذي سيزيد فقط من قدرات الجهاز محلي الصنع.

بشكل عام ، تعمل الأجهزة التي تحتوي على إعادة تدوير الهواء بشكل أكثر كفاءة عدة مرات وتوفر معالجة أفضل.

في الصورة أدناه ، يمكنك أن ترى نوعًا مختلفًا من جهاز محلي الصنع من هذا النوع مع إعادة تدوير الهواء.

إذا كان لديك حد أدنى من المعرفة بالميكانيكا ، فلن تستغرق عملية تجميع الجهاز الكثير من الوقت وستوفر لك شراء وحدة السفع الرملي المُجمَّعة في المصنع.

لا يمكن تحقيق نتيجة عالية الجودة حقًا إلا إذا تم استخدام مكونات عالية الجودة فقط عند تجميع جهاز مع إعادة تدوير.

سيساعد الفيديو أدناه في التجميع الذاتي لهذه الوحدة.

عند تجميع وحدة السفع الرملي بنفسك ، يجب ألا تتعجل ، لأن هذا الجهاز قد يعمل لاحقًا بشكل غير صحيح وسرعان ما يفشل.

يجب إيلاء اهتمام خاص للضاغط. بالنسبة لهذا الجهاز ، استخدم الضاغط القادر على إنشاء ضغط الهواء المطلوب.

فيديو:

الأمر نفسه ينطبق تمامًا على الفوهة ، التي يجب أن تكون بحجم معين ، بالإضافة إلى أنها مصنوعة من مواد التنجستن فقط.

وفقًا لبعض معايير التشغيل ، قد يكون جهاز السفع الرملي المُجمع ذاتيًا أدنى من وحدات المصنع ، لكن هذا لن يؤثر كثيرًا على جودة المعالجة.

إذا كانت هذه المعدات مطلوبة للعمل لمرة واحدة ، فقد يكون المخرج في هذه الحالة هو استئجار الوحدة في أي مركز متخصص.

إذا سمحت الإمكانيات المالية وتم استخدام آلة من هذا النوع بانتظام ، ونتيجة لذلك يكون ذلك ضروريًا ، فمن الأفضل اختيار آلة إزالة الرمل في المصنع ، على غرار تلك الموضحة في الصورة في بداية مقالتنا.

فيديو:
