كيفية اختيار أنواع ومعايير وتوصيات مضخة البئر ، أي المضخة أفضل

تعريف الأداء

هذا المؤشر لا يتطلب حسابات معقدة. يجب ألا يتجاوز استهلاك معدات الضخ الخصم من بئر عميق. على سبيل المثال ، إذا كان التدفق في البئر 3 م 3 ، فإن سعة المضخة 2.7 م 3 في الساعة ستكون كافية تمامًا. ليس مخيفًا إذا كان استهلاك الجهاز ، على سبيل المثال ، 1.5 متر مكعب في الساعة.

الشيء الرئيسي هو عدم شراء المعدات التي يكون أداؤها أعلى بكثير من الخصم من البئر. أثناء تشغيل هذه المضخة ، ستظهر حالة باستمرار عندما ينخفض ​​مستوى الماء إلى موضع تركيب جهاز الشفط. إذا كان الأخير مزودًا بحماية تلقائية فعالة ، فسيتم إيقاف تشغيل الجهاز. لكن عليك التفكير في حقيقة أن الحماية قد تفشل يومًا ما ، ولن تعمل ، وستحترق المضخة في غضون دقائق ، وتجف. لذلك ، من الأفضل عدم المخاطرة بجهاز باهظ الثمن من خلال الاختيار الصحيح لأدائه.

في المنازل الريفية ، يكاد يكون من المستحيل الاتصال بإمدادات المياه المركزية. ماذا أفعل؟ قم بإجراء نظام إمداد المياه الخاص بك ، قم بعمل بئر أو بئر. الخيار الثاني أكثر ملاءمة ، لكنه يتطلب حل الكثير من المشكلات المختلفة.

عدد سرعات المضخة

تقوم الشركات المصنعة المعروفة لمعدات الضخ للتدفئة بتجهيز وحداتها بمفاتيح سرعة العمود ؛ في بعض الطرز ، يتم التحكم في سرعة الجهاز تلقائيًا. أثناء التشغيل ، يخلق هذا راحة إضافية: نظرًا لأن تسخين السائل يستغرق وقتًا طويلاً ، لتسخين المبنى بسرعة ، يمكنك ضبط السرعة القصوى للمضخة الكهربائية أو توفير الكهرباء عن طريق ضبط الحد الأدنى لسرعة المحرك الكهربائي عندما الغرفة دافئة.

يمكن أن يتراوح عدد السرعات ، حسب الشركة المصنعة ، من 2 إلى 4 - فكلما زاد عدد السرعات ، زادت كفاءة استخدام الدائرة في نظام التدفئة ، والخيار الأكثر اقتصادا هو التحكم الإلكتروني في السرعة.

شكل 13 اختيار مضخة كهربائية حسب خصائص الضغط

كيفية اختيار محطة الضخ المناسبة للمنزل الصيفي

توفير إمدادات المياه بكفاءة للداشا ، وكذلك ري قطع أراضي الحدائق ، وملء الخزانات ، وتوفير المياه لأجهزة مكافحة الحرائق ، وضمان ضخ السائل الزائد في حالات الطوارئ في الفناء الخلفي - يتم توفير كل هذه العمليات في جميع أنحاء العالم من خلال استخدام محطات الضخ.

تم التعرف على شركة Pedrollo الإيطالية المشهورة عالميًا كواحدة من الشركات الرائدة في تطوير وتصنيع معدات الضخ.

السمة المميزة لمحطات الضخ لهذه العلامة التجارية هي استقرار معلمات الضغط بسبب إمكانية التحكم التلقائي في مؤشرات تدفق الحجم وتقليل صيانة الخدمة وإمكانية تحقيق توفير كبير في الطاقة مقارنة بالعلامات التجارية المنافسة للمعدات (حتى 10 ٪).

من الممكن تحقيق تأثير اقتصادي مرتفع من محطة ضخ تم شراؤها لتنظيم إمدادات المياه في منزل ريفي فقط كنتيجة لاختيار مناسب. هذا النهج يجعل من الممكن استبعاد التدفق الحجمي غير الكافي أو المفرط ، وبالتالي ، الحمل الزائد أو الحمل الزائد للمحرك ، وحدوث الاهتزازات ، وانخفاض الكفاءة ، وزيادة استهلاك الكهرباء ، وحدوث تسربات وفشل سابق لأوانه في المعدات.

إن شراء محطة ضخ ، تتوافق خصائصها تمامًا مع الظروف الواقعية وتسمح بحل المشكلات الفنية التي تواجه المستهلك ، مما يضمن عمر خدمة طويل لها وأقل تكاليف تشغيلية.

في عملية اختيار محطة ضخ لمنزل صيفي ، ينبغي مراعاة العوامل التالية

مثال على اختيار المعدات للبئر

من أجل اختيار مضخة البئر بشكل صحيح ، يمكنك استخدام المثال التالي.

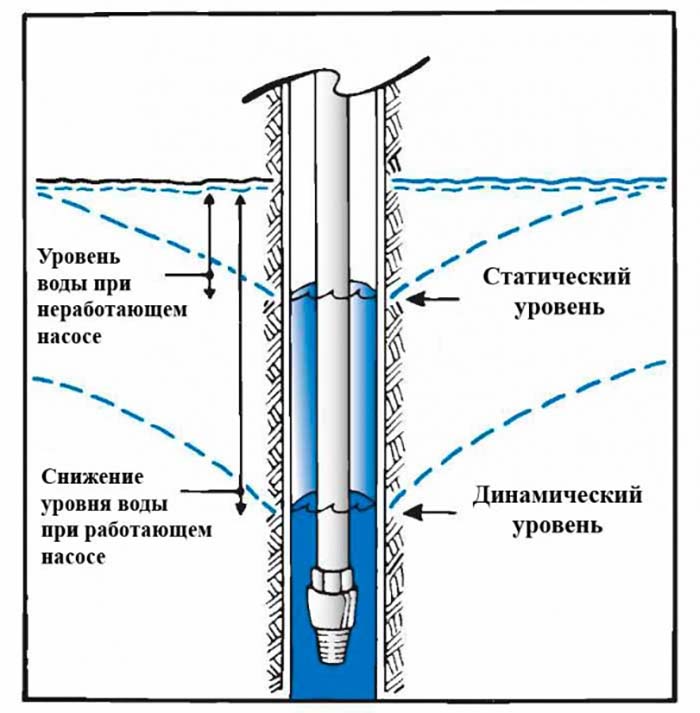

مخطط لتحديد ارتفاع المضخة.

البيانات الأولية للبئر:

• العمق الكلي 100 م ؛
• مستوى الماء الديناميكي - 70 م ؛
• مستوى الماء الساكن 75 م ؛
• قطر بئر الماء 133 مم ؛
• معدل التدفق 3 م³ / ساعة ؛
• عمق تركيب المرشح - 95 م ؛
• تقع وحدة التحكم في المعدات على مسافة 25 مترًا من البئر ؛
• من البئر إلى مدخل المنزل المسافة 20 م ؛
• يستخدم رأس لتصميم فوهة البئر ؛
• أعلى نقطة لسحب المياه هي 8 أمتار من سطح الأرض (الطابق الثالث من المنزل) ؛
• يتم توفير الطاقة من شبكة 220 فولت ، ويستخدم النظام أحادي الطور ، وهناك إمكانية لانخفاض يصل إلى 190 فولت.

يتم اختيار مضخة البئر على النحو التالي:

1. أولاً ، من الضروري مراعاة عدد نقاط السحب مع حد معدل التدفق المسموح به وهو 2.6 متر مكعب / ساعة. هذا يصل إلى 5-6 رافعات مفتوحة في نفس الوقت ، أداء متوسط. حتى بالنسبة للمنزل الكبير ، هذا المبلغ يكفي.
2. عمق تركيب المضخة في البئر 72 م.
3. بالنسبة للمستهلك ، يجب أن يكون الضغط المريح عند أعلى نقطة 2.5 بار. بالنظر إلى فقدان الضغط بمقدار 1 بار عند الارتفاع ، فإن القيمة 1.5 للنقطة المرتفعة مقبولة تمامًا.
4. بالنسبة لأنبوب الصاعد ، سيكون الطول الإجمالي في هذه الحالة 92 مترًا ، وبالنسبة لكابل الإمداد بلوحة معدات التحكم ، يبلغ الطول 97 مترًا.
5. قطر الكابل 5 مم ، طوله - 72 م + 2 م + 4 * 2 م (لحلقات الكابلات) = 82 م.
6. بالنسبة لأنبوب الماء البلاستيكي ، من الأفضل أخذ القطر على أنه 40 مم ، في حين أن الخسارة الإجمالية ستكون حوالي 4 أمتار إذا كانت سرعة التدفق 0.8 م / ث.
7. ستكون الخسائر أثناء تشغيل المرشحات حوالي 10 أمتار ، أي حوالي 1 بار.
8. إجمالي الرأس المطلوب هو H = 1.5 * 10.2 + 70 + (10 + 4) = 99 م.

ما هي معدات الضخ التي يجب أن تكون؟

مع الأخذ في الاعتبار جميع البيانات المذكورة أعلاه ، يمكن تجهيز البئر بمعدات الضخ التالية:

1. مضخة 1.1 كيلو وات وكابل طاقة 4 * 6 متر مكعب بينما يكون فقد الجهد 2٪.
2. مضخة 1.5 كيلو واط ، كابل طاقة 4 * 6 متر مكعب ، فقدان الجهد سيكون 3.1٪.
3. مضخة 1.5 كيلو واط ، كابل طاقة 3 * 6 متر مكعب ، سيكون فقد الجهد 2.9٪ بطول كامل.
4. مضخة 1.4 كيلو واط ، كابل كهرباء 3 * 6 متر مكعب ، خسارة في الطول 2.7٪.

بالنسبة للنظام المقدم ، من الأفضل استخدام مركم سعة 150 لترًا للخيارات الثلاثة الأولى. في المنزل ، يوصى بتركيب منظم جهد 5 كيلو واط.

اختيار مضخة لبئر للمياه عملية مسؤولة. لا تؤخذ فقط خصائص معدات الضخ في الاعتبار ، ولكن أيضًا العديد من المعلمات. هذا هو طول الكبل ووجود مجمع هيدروليكي وعناصر أخرى في النظام

أثناء الاختيار ، يجب الانتباه إلى تدفق المياه للمنزل والموقع. فقط في هذه الحالة يمكن اعتبار المضخة مناسبة تمامًا لبئر معين.

للحصول على جهاز فعال لإمداد المياه لمنزل ريفي ، من الضروري ليس فقط إنشاء بئر ، ولكن أيضًا لتجهيز الهيكل تحت الأرض بالمعدات اللازمة ، المكون الرئيسي منها هو جهاز لرفع المياه من العمق إلى السطح. سيضمن الاختيار الصحيح لمضخة البئر إمدادات المياه غير المنقطعة في الكوخ والتشغيل الموثوق به للمعدات نفسها. ما هي المعايير التي تسترشد بها عند اختيار مضخة للبئر ، وما هي خصائص الجهاز التي ستكون حاسمة في هذا - سيتم الرد على هذه الأسئلة وبعض الأسئلة ذات الصلة في المقالة.

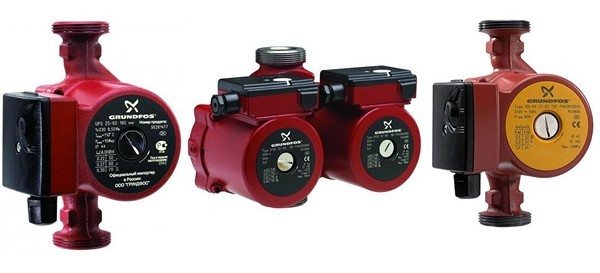

لماذا تحتاج مضخة في نظام التدفئة

تم تصميم مضخات التدوير لتدفئة المنازل الخاصة لخلق حركة قسرية لسائل التبريد في دائرة المياه. بعد تركيب الجهاز ، يصبح الدوران الطبيعي للسائل في النظام مستحيلًا ، وستعمل المضخات بشكل مستمر.لهذا السبب ، يتم وضع متطلبات عالية على معدات التدوير فيما يتعلق بما يلي:

1. أداء.
2. عزل الضوضاء.
3. الموثوقية.
4. عمر خدمة طويل.

هناك حاجة إلى مضخة دورانية "لأرضيات المياه" ، بالإضافة إلى أنظمة التدفئة ذات الأنبوبين والأنبوب الواحد. في المباني الكبيرة يتم استخدامه لأنظمة الماء الساخن.

كما تبين الممارسة ، إذا قمت بتثبيت المحطة في أي نظام مع دوران طبيعي للمبرد ، فإن كفاءة التسخين والتسخين المنتظم على طول طول دائرة المياه بالكامل.

العيب الوحيد لمثل هذا الحل هو اعتماد تشغيل معدات الضخ على الكهرباء ، ولكن عادة ما يتم حل المشكلة عن طريق توصيل مصدر طاقة غير متقطع.

إن تركيب مضخة في نظام التدفئة لمنزل خاص له ما يبرره عند إنشاء مضخة جديدة وعند تعديل نظام التدفئة الحالي.

مبدأ تشغيل مضخة الدورة الدموية

يعمل تشغيل مضخات الدورة الدموية على زيادة كفاءة الطاقة في نظام التدفئة بنسبة 40-50٪. مبدأ تشغيل الأجهزة ، بغض النظر عن النوع والتصميم ، هو كما يلي:

• يدخل السائل إلى التجويف المصنوع على شكل صدفة.
• يوجد داخل الهيكل دافع ، حذافة تخلق ضغطًا.
• تزداد سرعة المبرد ، وبواسطة قوة الطرد المركزي ، يتم تفريغ السائل في قناة لولبية متصلة بدائرة الماء.
• المبرد يدخل دائرة تسخين المياه بمعدل محدد سلفا. بسبب دوران المياه المتدفقة ، تقل المقاومة الهيدروليكية أثناء دوران السوائل.

يختلف مبدأ تشغيل نظام التسخين بمضخة دورانية عن الدوائر ذات الدوران الطبيعي من حيث أن حركة السائل يتم إجبارها. لا تتأثر كفاءة التسخين بالامتثال للمنحدرات وعدد المشعات المثبتة وقطر الأنابيب.

قد يختلف تشغيل مضخات الدوران قليلاً ، اعتمادًا على نوع البناء ، لكن مبدأ التشغيل يظل كما هو. يقدم المصنعون أكثر من مائة طراز من المعدات ، مع خيارات أداء وتحكم مختلفة. حسب خصائص المضخات يمكن تقسيم المحطات إلى عدة مجموعات:

• وفقًا لنوع الدوار - لتعزيز دوران المبرد ، يمكن استخدام الطرز ذات الدوار الجاف والرطب. تختلف التصميمات في موقع المكره وآليات الحركة في الهيكل ، لذلك ، في النماذج ذات الدوار الجاف ، فقط دولاب الموازنة ، التي تخلق الضغط ، تتلامس مع سائل المبرد. تتميز الموديلات "الجافة" بأداء عالٍ ، ولكن لها عيوب عديدة: يتم إنشاء مستوى عالٍ من الضوضاء من تشغيل المضخة ، يلزم إجراء صيانة دورية. للاستخدام المنزلي ، من الأفضل استخدام الوحدات ذات الدوار الرطب. يتم تغليف جميع الأجزاء المتحركة ، بما في ذلك المحامل ، تمامًا في وسط سائل تبريد يعمل كمواد تشحيم للأجزاء التي تتحمل أكبر حمولة. العمر التشغيلي لمضخة المياه من النوع "الرطب" في نظام التدفئة لا يقل عن 7 سنوات. ليست هناك حاجة للصيانة.
• حسب نوع التحكم - يحتوي النموذج التقليدي لمعدات الضخ ، غالبًا ما يتم تثبيته في المباني المحلية لمنطقة صغيرة ، على منظم ميكانيكي بثلاث سرعات ثابتة. من غير الملائم تنظيم درجة الحرارة في المنزل باستخدام مضخة دوران ميكانيكية. تتميز الوحدات باستهلاك مرتفع للطاقة ، وتحتوي المضخة المثالية على وحدة تحكم إلكترونية. تم بناء ترموستات الغرفة في السكن. تعمل الأتمتة على تحليل مؤشرات درجة الحرارة في الغرفة بشكل مستقل ، وتغيير الوضع المحدد تلقائيًا. وبالتالي يتم تقليل استهلاك الطاقة بمقدار 2-3 مرات.

هناك معلمات أخرى تميز معدات التدوير. ولكن لاختيار نموذج مناسب ، يكفي معرفة الفروق الدقيقة المذكورة أعلاه.

معايير اختيار مضخة قاع البئر

عند اختيار مضخة البئر ، يجب اتباع معيارين رئيسيين.

•
  يجب أن توفر المضخة تدفق المياه اللازم لتلبية احتياجات المستهلك ، مع مراعاة عمق البئر والمسافة إلى نقطة دخول المياه (عادةً ما يكون هذا عبارة عن مجمع غشائي) ؛
• في الوقت نفسه ، يجب ألا يكون متوسط ​​استهلاكها أكبر من إنتاجية (الخصم) من البئر.

الشرط الثاني مهم للغاية ، لأنه إذا تجاوز معدل تدفق المضخة معدل تدفق البئر أثناء تشغيلها على المدى الطويل ، فإن مستوى الماء سينخفض ​​كثيرًا بحيث تخرج المضخة جزئيًا من الماء وستجف. وهذا طريق مباشر إلى الدمار.

لذلك ، من المستحيل اختيار مضخة البئر دون تفكير وفقًا لمبدأ الأقوى ، الأفضل. هذا هو الحال عندما تفسد العصيدة بالزبدة.

اختيار المضخة

معرفة الخصائص الرئيسية ، يمكنك المتابعة لاختيار وحدة معينة.

إذن ، لدينا كميتان - المقاومة والأداء. دعنا نعود إلى جدولنا بخاصية تدفق الرأس.

نرسم قيمة المقاومة على المحور Y ، ومعدل التدفق على المحور X. ثم نختار الوحدة ، الرسم البياني لاعتماد تدفق الضغط الذي يقع بالقرب من هذه النقطة:

من الضروري اختيار مثل هذا الجهاز ، حيث ستكون نقطة التشغيل الخاصة به قريبة قدر الإمكان من النقطة التي أشرنا إليها سابقًا.

الأهمية! كقاعدة عامة ، يوضح الرسم البياني ثلاثة خطوط لأنماط مختلفة لتشغيل المحرك. من الأفضل أن تسترشد بالسرعة الثانية ، ويجب أن تكون نقطة التشغيل في الثلث الأوسط من الرسم البياني ، لأنها تتوافق مع أعلى كفاءة.

يجب أن تتطابق المضخة مع قطر الأنبوب.

بالطبع ، من الضروري اختيار جهاز مصمم لدرجات حرارة محيطة عالية (95-110 درجة مئوية) ، وكذلك معرفة قطر الأنبوب الذي سيتم دمج الجهاز فيه. يعتمد سعر الجهاز على الشركة المصنعة والجودة.

يتم الاختيار الصحيح لمضخة الدورة الدموية لدائرة التسخين على أساس الحسابات. إذا كانت المادة المقدمة تبدو معقدة للغاية بالنسبة لك ، شاهد الفيديو في المقالة.

حساب محطة الضخ

وتجدر الإشارة إلى أن مضخات الآبار تأتي بأحجام مختلفة تتراوح عادة بين 3 و 4 بوصات. نظرًا لأن حفر الآبار "الضيقة" أرخص ، فإن المضخات الأكثر شيوعًا هي 3 بوصات. توجد مضخات غاطسة عالمية مقاس 3 بوصات مناسبة أيضًا لتزويد منزل خاص بالمياه من آبار ذات قطر أكبر.

إن "ناقص" المضخات الغاطسة لإمدادات المياه لمنزل خاص هو حساسيتها النسبية لانخفاضات الجهد ، والتي تحدث غالبًا في شبكات الطاقة في الضواحي. تحتوي المضخات الحديثة لأنظمة الإمداد بالمياه المنزلية على مثبتات مدمجة ، مما يعني أن المالك ليس مضطرًا إلى تركيب واقيات زيادة التيار باهظة الثمن. قد ينشأ موقف عندما يتوقف الماء ، لسبب ما ، عن التدفق إلى المضخة الغاطسة - "التشغيل الجاف". "الجري الجاف" محفوف بأضرار جسيمة. إذا لم يكن هناك ماء ، فقد يحترق دوار المضخة. لتجنب ذلك ، توفر الشركات المصنعة الرائدة للمضخات حماية ضد التشغيل الجاف تمنع تعطل المضخات والإصلاحات المكلفة اللاحقة. على سبيل المثال ، مضخات البئر GRUNDFOS SQ مزودة بحماية ضد "التشغيل الجاف" ، والسخونة الزائدة ، وصمام فحص ، ومثبت الجهد المدمج ، ونظام بدء التشغيل الناعم الذي يلغي الزيادة الحالية في وقت بدء التشغيل ، مما يمنع المحرك من ارتفاع درجة الحرارة.

إذا قررت حفر بئر ، فمن المنطقي استخدام محطة ضخ أو مضخة سطحية. يتم تثبيت هذه المضخات في المنزل وتوصيلها بمصدر المياه عن طريق خط أنابيب. يجب ألا يتجاوز طول خط الأنابيب 200-300 متر ، وإلا فقد تكون هناك خسائر ضغط على طول الخط. يمكن للمضخة السطحية المستخدمة في نظام إمداد المياه لمنزل خاص أن تنقل المياه من مصدر بعمق لا يزيد عن 8 أمتار. وتجدر الإشارة إلى أنه كلما زاد طول أنبوب الشفط ، كلما كان عمق الشفط المحتمل أصغر. على عكس الغاطسة المضخات ، يجب أن يتم صيانة المضخة السطحية بانتظام من قبل المستخدم نفسه ، وبالتالي ، يجب أن تكون جميع المكونات والأجزاء التي تحتاج إلى صيانة سهلة الوصول إليها وباستخدام مجموعة صغيرة من الأدوات التقليدية. صنع محطات ضخ على أساس مضخات ذاتية التحضير. تشتمل المجموعة على مضخة وخزان تمدد غشائي (من 24 إلى 50 لترًا) ومرحل تحكم وأنظمة حماية مدمجة ضد الجفاف والسخونة الزائدة.يتم تشغيل مفتاح الضغط عندما ينخفض ​​الضغط في الشبكة ويقوم بتشغيل المضخة ، يزيل خزان التمدد التبديل المتكرر بين التشغيل والإيقاف للمحرك الكهربائي ويحمي النظام من المطرقة المائية ، والتي تسبب ضوضاء في الأنابيب وفي بعض الحالات يمكن حتى تتلف عناصر النظام العيب الرئيسي لمضخات السطح هو زيادة الضوضاء. من المنطقي وضع مثل هذه المحطات في غرف المرافق الدافئة المجهزة خصيصًا. ومع ذلك ، هناك أيضًا وحدات منخفضة الضوضاء ومجهزة بمحرك كهربائي مبرد بالماء ، مثل GRUNDFOS MQ ، والذي يمكن تثبيته مباشرة في المطبخ.

لا يمكن لإمدادات المياه عالية الجودة لمنزل خاص الاستغناء عن نظام تنقية المياه. يتم دمج فلاتر تنقية المياه مباشرة في خط أنابيب نظام إمداد المياه لمنزل خاص ، لذا فإن المياه النقية والمفلترة توفر إمدادات مياه عالية الجودة إلى شخص خاص بيت.

دائمًا ما يتم ترتيب إمدادات المياه لمنزل خاص بشكل فردي وفقًا لاحتياجات الأشخاص الذين يعيشون هناك. يجب أن يأخذ نظام إمداد المياه لمنزل خاص في الاعتبار إمداد كل من الماء البارد والساخن. وعند توفير الماء البارد لمنزل أو كوخ خاص ، يتم دائمًا مراعاة الحاجة إلى الماء للري والحمام والمسبح.

تتمثل المهمة الرئيسية لحساب حجم استهلاك المياه في الأنبوب وفقًا لمقطعه العرضي (القطر) في تحديد الأنابيب بحيث لا يكون تدفق المياه كبيرًا جدًا ، ولكن يظل الضغط جيدًا. في هذه الحالة ، من الضروري مراعاة:

• بأقطار (القسم الداخلي DN) ،
• فقدان الرأس في القسم المحسوب ،
• معدل التدفق المائي ،
• أقصى ضغط
• تأثير المنعطفات والمصاريع في النظام ،
• المواد (خصائص جدران خطوط الأنابيب) والطول ، إلخ ..

يعتبر اختيار قطر الأنبوب وفقًا لتدفق المياه باستخدام الجدول طريقة أبسط ، ولكنها أقل دقة من قياس وحساب الضغط وسرعة المياه والمعلمات الأخرى في خط الأنابيب المصنوع في الموقع.

حساب ضغط مضخة البئر

يتم حساب الضغط وفقًا للصيغة التالية:

الرأس = (المسافة من نقطة تركيب المضخة في البئر إلى سطح الأرض + المسافة الأفقية من البئر إلى أقرب نقطة سحب * + ارتفاع أعلى نقطة سحب في المنزل) × الماء معامل المقاومة **

إذا تم تشغيل مضخة البئر مع خزان تخزين ، فيجب إضافة قيمة الضغط في خزان التخزين إلى الصيغة أعلاه لحساب الرأس:

الرأس = (المسافة من نقطة تركيب المضخة في البئر إلى سطح الأرض + المسافة الأفقية من البئر إلى أقرب نقطة سحب + ارتفاع أعلى نقطة سحب في المنزل + الضغط في خزان التخزين ** *) × معامل مقاومة الماء

ملحوظة
* - عند الحساب ، ضع في اعتبارك أن المتر العمودي الواحد يساوي 10 أفقي ؛ ** - معامل مقاومة الماء يساوي دائمًا 1.15 ؛ *** - كل غلاف جوي يساوي 10 أمتار رأسية.

الرياضيات اليومية
من أجل الوضوح ، دعنا نحاكي موقفًا تحتاج فيه عائلة مكونة من أربعة أفراد إلى اختيار مضخة لبئر بعمق 80 مترًا. لا يقل المستوى الديناميكي للمصدر عن 62 مترًا ، أي سيتم تركيب المضخة على عمق 60 مترًا. المسافة من البئر إلى المنزل 80 مترا. ارتفاع أعلى نقطة رسم 7 أمتار. يحتوي نظام إمداد المياه على خزان تخزين بسعة 300 لتر ، أي لتشغيل النظام بأكمله داخل المجمع ، من الضروري إنشاء ضغط 3.5 أجواء. نحن نؤمن:

الضغط \ u003d (60 + 80/10 + 3.5 × 10) × 1.15 = 126.5 مترًا.

ما هي المضخة اللازمة للبئر في هذه الحالة؟ - الخيار الأمثل هو شراء Grundfos SQ 3-105 ، حيث يبلغ أقصى ضغط لها 147 مترًا ، بسعة 4.4 متر مكعب / ساعة.

في هذه المادة ، حللنا بالتفصيل كيفية حساب مضخة البئر.نأمل بعد قراءة هذا المقال أن تكون قادرًا على حساب واختيار مضخة البئر دون مساعدة خارجية ، والتي ، بفضل نهج مختص ، ستستمر لأكثر من عام.

لتنظيم إمداد المياه لمنزل خاص ، قبل تركيب معدات الضخ ، من الضروري أولاً حساب معلماته. في هذه الحالة ، من الضروري مراعاة الخصائص التقنية للمصدر والمسافة إلى المستهلك وحجم استهلاك المياه. لا يحتاج صاحب المنزل الذي يقوم بشكل مستقل بتركيب خط إمداد بالمياه إلى المنزل لحساب المضخة لبئر باستخدام الصيغ المعقدة - فالآلات الحاسبة عبر الإنترنت المنشورة على الشبكة مصممة لهذا الغرض.

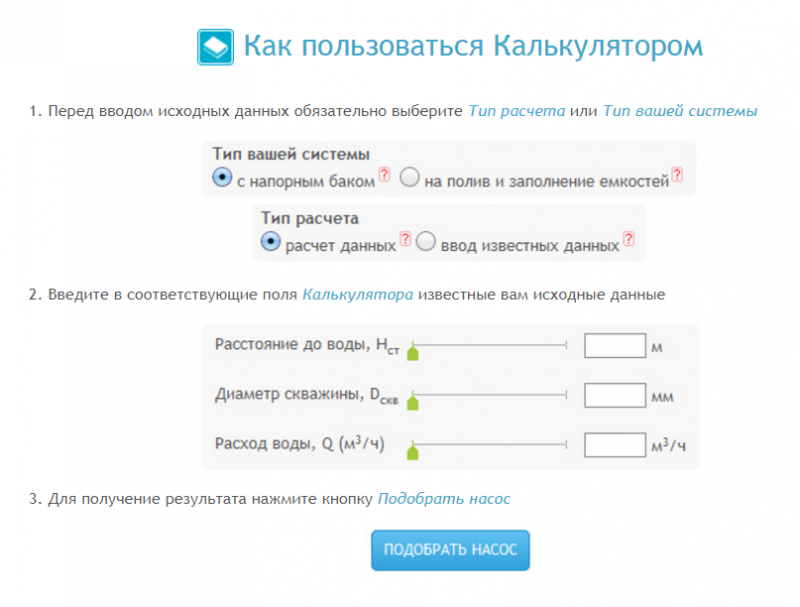

أرز. 1 آلة حاسبة على الإنترنت لتحديد حجم التسليم - المظهر

عيبهم الكبير هو تقريب النتائج التي تم الحصول عليها - لا يتم تضمين العديد من المعلمات المهمة التي تؤثر على النتيجة النهائية في بيانات الإدخال. تحسب جميع الآلات الحاسبة عبر الإنترنت تقريبًا معلمة واحدة فقط: ارتفاع الرفع أو الأداء أو ضغط الخط المطلوب ، ويجب تحديد باقي البيانات بطرق أخرى. هناك مشكلة أخرى تتمثل في اختيار آلة حاسبة دقيقة وموثوقة من بين العديد من الخيارات المتاحة عبر الإنترنت. لذلك ، فإن الحل الأكثر صحة لمسألة كيفية حساب مضخة للبئر هو حساب معلماتها باستخدام الصيغ باستخدام جداول الخسارة واستخدام الآلات الحاسبة كوسيلة مساعدة للتحقق من صحة الحسابات.

أرز. 2 عبر الإنترنت - آلة حاسبة لحساب مضخة إمدادات المياه

حساب إمدادات المياه لمنزل خاص

من أجل حساب نظام إمداد المياه لمنزل خاص بشكل صحيح ، من الضروري تحديد استهلاك المياه المطلوب للاحتياجات المنزلية. يجب أن نتذكر أن الحاجة إلى الماء في منزل خاص ليست ثابتة وتعتمد على الموسم. في بعض الأحيان في الصيف ، يمكن أن يزيد استهلاك المياه بنسبة 4-5 مرات مقارنة بالفصول الأخرى.

مع توفير إمدادات المياه المستقلة للمنازل ، فإن مخططين لإمداد المياه هما الأكثر شيوعًا:

• يتم توفير المياه لمنزل خاص من بئر باستخدام مضخة غاطسة.
• يتم توفير المياه لمنزل خاص من بئر باستخدام محطة ضخ.

عند اختيار مضخة لمنزل خاص لإمداد المياه ، يجب أن نتذكر أنه يجب أن تفي بشروط معينة. أنت بحاجة إلى معرفة عمق ارتفاع الماء. وفقًا لمجالات التطبيق ، يتم تقسيم جميع مضخات إمداد المياه في المنزل إلى مجموعتين:

• غاطسة - بعمق يصل إلى أكثر من 8 أمتار ؛
• السطح - يصل عمق الماء إلى 8 أمتار.

تستخدم المضخات الغاطسة في رفع المياه من الآبار الارتوازية ، كما تستخدم في الآبار العميقة. تقع هذه المضخات على أعماق كبيرة - تصل إلى 200 متر ، لذلك يجب أن تكون المضخات الغاطسة لإمداد المياه لمنزل خاص موثوقة للغاية. يمكن أن تصل تكلفة إصلاح هذا إلى تكلفة الحصول على واحدة جديدة. قد تحتوي المياه على رمال ، والتي لها خصائص كاشطة قوية ، لذلك يجب أن يتم إمداد المياه لمنزل خاص بواسطة مضخة بئر غاطسة مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة والمواد المركبة الحديثة.

أنواع مضخات رفع المياه للسطح

يوجد الآن عدة أنواع من المضخات التي تُستخدم لضخ السوائل من الأعماق. أهمها:

• مثبت بشكل سطحي
• اهتزاز غاطس
• نابذة غاطسة (دوارة).

يتميز النوع الأول من المعدات بحقيقة أن الآلية على السطح ، بينما يتم وضع أنبوب متصل (خرطوم) في الماء ، يتم من خلاله امتصاص الماء. تتمتع المضخات المثبتة على السطح بعمق رفع سائل محدود (يصل إلى 9 أمتار) ، لذلك لا يمكن اعتبارها معدات كاملة في قاع البئر. بمساعدة هذه الأجهزة ، من الممكن رفع السائل فقط من طبقات المياه الجوفية السطحية (مياه الجثم) ، حيث تكون جودة المياه مناسبة للري فقط.

مضخات الاهتزاز الغاطسة ، التي تعمل بسبب حركة الغشاء ونظام الصمام ، بسيطة من الناحية الهيكلية وغير مكلفة ويمكنها ضخ المياه من عمق يصل إلى 30-40 مترًا (حسب قوة النموذج). ومع ذلك ، لا يوصى بشكل قاطع بتركيب هذه المعدات في الآبار العميقة للخزان الجوفي لعدة أسباب:

• الاهتزاز القوي يدمر هيكل البئر ؛
• يؤدي الاضطراب الشديد الذي يحدث أثناء العملية إلى رفع الطمي والرمل من قاع منجم المياه ، مما يؤدي إلى تلويث المياه ؛
• لم يتم تكييف شكل المضخات الاهتزازية لاستخدامها في أنابيب غلاف ضيقة ، لذلك غالبًا ما يعلق الجهاز بها ، وبعد ذلك من الضروري إجراء أعمال إصلاح وترميم باهظة الثمن.

في الآبار الحاملة للمياه ذات العمق المتوسط ​​والكبير ، يتم استخدام معدات من النوع الدوار فقط. تم تصميم المضخات الغاطسة بالطرد المركزي خصيصًا للعمل في ظروف الآبار الضيقة ، وإذا تمت صيانتها بشكل صحيح ، فإنها تدوم من 10 إلى 20 عامًا. ما هو هذا النوع من الأجهزة ، سننظر فيه أكثر.

ما هي المؤشرات التي تميز البئر

من أجل الاختيار الصحيح للمعدات ، يجب تقييم بعض البيانات التي تميز البئر العميق. مهتم بمعايير الآبار هذه:

• مستوى الماء الديناميكي
• خصم جيد
• القطر الداخلي للغلاف.

بالإضافة إلى ذلك ، عند اختيار المضخة ، ستحتاج إلى بيانات حول مستوى أعلى نقطة لاستهلاك المياه في المنزل ومسافة المبنى الرئيسي من البئر.

يمكن العثور على أول مؤشرين في جواز سفر الهيكل تحت الأرض. يشير المستوى الديناميكي إلى ارتفاع منسوب المياه في الغلاف أثناء تناول المياه على المدى الطويل. يتم تركيب المضخة تحت المستوى الديناميكي متر واحد على الأقل. من هذا لا بد من المضي قدما في حساب ارتفاع ارتفاع الماء إلى مستوى فوهة البئر. يشير الخصم إلى معدل تجديد السوائل في تجويف البئر. هذه البيانات مطلوبة عند اختيار أداء معدات الضخ. ستساعد معرفة قطر أنبوب الغلاف على عدم ارتكاب خطأ في اختيار تصنيف المضخة المناسب.

اختيار محطة الضخ حسب نوع المضخة المستخدمة

تشمل مجموعة منتجات شركة Pedrollo Corporation محطات ضخ مزودة بمضخات دوامة ومضخات ذاتية التحضير ومضخات متعددة المراحل.

بالنسبة للداشا باستخدام المياه التي يتم توفيرها للمنشأة تحت الضغط ، تم تطوير محطات الضخ ، والتي تشمل أجهزة دوامة. تتمثل المزايا التقنية الرئيسية لهذه الأجهزة ، والتي تُستخدم عادةً في توفير المياه النظيفة ، في اقتصادها وكفاءتها العالية.

تقدم شركة Pedrollo Corporation السلسلة التالية من محطات الضخ القائمة على المضخات الدوامية: PKm 60-24SF و PKm 60-24CL و PKm 65-24SF و PKm 65-24CL وغيرها الكثير.

لإمداد المنازل الريفية بالمياه باستخدام المياه من الآبار ، وكذلك من المسطحات المائية الطبيعية ، طورت شركة Pedrollo Corporation محطات الضخ ، والتي تشمل أجهزة الطرد المركزي ذاتية التحضير. تتميز هذه المعدات بإنتاجية عالية وخسائر هيدروليكية منخفضة. في مجموعة منتجات Pedrollo ، يتم تمثيل هذه المضخات بواسطة سلسلتي JDW و JSW: JSWm 1CX-24SF ، JSWm 1BX-24SF ، JSWm 1AX-24SF ، JSWm 10MX-24SF ، JSWm 12MX-24SF ، JSWm 15MX-24SF.

المحطات التي تعمل على أساس المضخات متعددة المراحل تضمن أقصى أداء ، على الرغم من أن عمق الشفط لا يتجاوز 9 أمتار.الميزة التقنية الرئيسية هي هدوء المعدات. في مجموعة Pedrollo ، تشمل هذه المجموعة مضخات 3CPm 80E-EP I ، 3CPm 100E-EP I ، 4CPm 80E-EP I ، 4CPm 100E-EP I وغيرها.

الغرض من الحساب الهيدروليكي هو تحديد أقطار الأنابيب الاقتصادية مع توفير تدفق المياه المحسوب والضغط المطلوب لجميع المستهلكين في المبنى.

يتم إجراء الحساب الهيدروليكي بالترتيب التالي:

1) في الرسم التخطيطي المحوري لإمدادات المياه الداخلية ، يتم تحديد الفرع المحسوب من جهاز طي المياه الأبعد والأكثر موقعًا (نقطة إملاء) إلى النقطة التي يدخل فيها مصدر المياه إلى المبنى. تم ترقيم النقاط العقدية حيث يحدث التغيير في تدفق المياه المقدر (الشكل 16). وبالتالي ، يتم تحديد الأقسام المحسوبة وأطوالها على الفرع المحسوب للمخطط المحوري. كل قسم مرقم 1-2 ، 2-3 ، 3-4 ، إلخ.

2) تحديد عدد الأجهزة N في كل قسم.

3) تحديد معدل تدفق المياه الثاني لتركيبات المياه (الجهاز) ، المتعلقة بجهاز واحد q0.

في الصيغ عند حساب إمداد المياه لجهاز منفصل (في القسم 1-2) ، يتم أخذ التدفق الثاني للمياه الباردة وفقًا للملحق 2:

q0 = q0c ، (2)

حيث: q0c هو استهلاك الماء البارد بواسطة جهاز صحي.

بالنسبة للأجهزة المختلفة التي تخدم نفس المستهلكين (لجميع الأقسام الأخرى) ، يتم أخذ معدلات استهلاك المياه وفقًا للملحق 3:

- في المباني السكنية المجهزة بسخانات المياه

q0 = q0tot ، (3)

حيث q0tot هو إجمالي استهلاك المياه (بارد وساخن) بواسطة الجهاز.

- في المباني السكنية ذات الإمداد المركزي بالماء الساخن

q0 = q0c. (4)

4) تحديد عدد المقيمين U الذين يستخدمون أجهزة N في كل منطقة.

يمكنك قبول عدد السكان في شقة من غرفة واحدة - شخصان ، شقة من غرفتين - 3 أشخاص ، شقة من ثلاث غرف - 4 أشخاص.

5) تحديد احتمالية عمل الأجهزة الصحية في أقسام الشبكة حسب المعادلة:

, (5)

حيث U هو عدد السكان الذين يستخدمون أجهزة N ؛

N هو عدد الأجهزة التي يخدمها قسم الشبكة المحسوب ؛

q0 - استهلاك المياه بواسطة الأجهزة الصحية ، لتر / ثانية ؛

qhr ، الولايات المتحدة - معدل استهلاك المستهلك للمياه الباردة في ساعة أعلى استهلاك للمياه (المقبول وفقًا للملحق 3) ، ل:

- في المباني السكنية المجهزة بسخانات المياه

qhr ، uс = qhr ، utot ؛ (6)

- في المباني السكنية ذات الإمداد المركزي بالماء الساخن

qhr، uc = qhr، utot - qhr، uh، (7)

حيث qhr ، utot هو المعدل العام لاستهلاك المستهلك للمياه في ساعة أعلى استهلاك للمياه ، l ؛

qhr، uh - معدل استهلاك المستهلك للماء الساخن في ساعة أعلى استهلاك للمياه، l؛

6) تحديد قيمة NP.

7) تحديد المعامل أ ، اعتمادًا على NP (وفقًا للملحق 4).

8) حساب تكاليف المياه المقدرة في المناطق

س = 5 q0a. (ثمانية)

9) حدد طول المقاطع المحسوبة L وفقًا للإسقاط المحوري.

10) وفقًا للتكاليف المقدرة المحسوبة في الأقسام والسرعات الاقتصادية ، يتم تحديد أقطار الأنابيب د لأقسام الشبكة وفقًا للملحق 5.

حساب المقاومة الهيدروليكية

لحساب المقاومة الهيدروليكية ، تحتاج إلى معرفة أداء ورأس مضخة الدوران

تمت مناقشة طريقة حساب المعلمة الأولى بالفعل أعلاه ، لذلك يجب إيلاء الاهتمام الرئيسي للرأس. تحتاج أولاً إلى تحديد المقاومة الهيدروليكية ، حيث أن ضغط الوحدة يواجه باستمرار الحاجة إلى التغلب على المقاومة التي تحدث أثناء دوران الماء

كلما زادت مقاومة النظام ، زاد الضغط الذي تتطلبه المضخة المستخدمة. يتم تحديد قيمتها بالباسكال (Pa) أو أمتار الماء. على سبيل المثال ، ينتج عمود مائي بارتفاع 10 أمتار ضغطًا قدره 100000 باسكال ، والذي يتوافق أيضًا مع الغلاف الجوي الأول.

بادئ ذي بدء ، يتم تحديد المقاومة الهيدروليكية في أكثر الأجزاء غير المواتية من النظام. فقط بعد أن يتم اختيار مضخة ، يجب ألا يكون ضغطها أقل من النتيجة التي تم الحصول عليها. تشتمل القيمة الإجمالية للمقاومة الهيدروليكية على مقاومات المقطع المستقيم وجميع المقاومات المحلية المتاحة. تشمل المقاومة المحلية الانحناءات ، المحملات ، انتقالات الاختزال وغيرها من الأماكن الصعبة. عند الحساب ، من الضروري مراعاة السرعة القصوى المسموح بها لحركة المياه في خطوط الأنابيب. هذا سوف يمنع الضوضاء المفرطة أثناء تشغيل النظام.

جدول مع معلمات لها قيمة ثابتة:

موقع أقسام خطوط الأنابيب

حول أنظمة نقل السوائل المعقدة

تجمع كل محطة ضخ بين جهاز شفط وخزان لتزويد المياه. تتضمن الحزمة القياسية مضخة سطحية تسمح باستخدام جهاز لاستخراج السوائل من الآبار ذات القطر الصغير.

المعلمة الأساسية هي الطاقة ، والتي تتراوح بين 600-1500 واط للنماذج المنزلية.عادة ما يتم اختياره مع مراعاة عدد نقاط المياه والمسافة من الجهاز إلى البئر ومعدل تدفق البئر نفسه. أما بالنسبة لحجم الخزان ، فيعتمد على كمية المياه التي يستهلكها جميع أفراد الأسرة يوميًا.

يتم تركيب معدات الضخ في حاوية منفصلة
