نقاط توصيل المبرد

اختيار وتركيب المشعات

بالنسبة للوصلة السفلية ، يوصى باستخدام مشعات التدفئة ثنائية المعدن ، فهي سهلة التركيب والتركيب والإصلاح. يمكن إزالة أقسام الرادياتير أو إضافتها أو استبدالها في حالة تلفها.

عند الشراء ، من الأفضل إعطاء الأفضلية للمصنعين المحليين ، من المهم التحقق من سلامة البطارية والتعبئة والتغليف. يجب أن تكون الوثائق مفهومة ومكتوبة باللغة الروسية

قبل التثبيت ، تحتاج إلى عمل ترميز. يتم ذلك بقلم رصاص على الحائط. في هذه الحالة ، يتم تمييز النقاط التي سيتم فيها تثبيت الأقواس. يجب أن يكون الجزء السفلي من الرادياتير على بعد 7 سم على الأقل من الأرض و 10 سم من النافذة (إذا كان موجودًا أسفل النافذة). يتم الحفاظ على المسافات بحيث يدور الهواء في الغرفة بحرية. يجب أن تكون المسافة إلى الحائط حوالي 5 سم.

لمزيد من التدوير الفعال لسائل التبريد ، يتم تثبيت مشعات التسخين بمنحدر طفيف. هذا يلغي تراكم الهواء في نظام التدفئة.

عند الاتصال ، من المهم اتباع العلامات وعدم الخلط بين الإرجاع والعرض. إذا تم توصيله بشكل غير صحيح ، يمكن أن يتلف المبرد ، وستنخفض كفاءته بأكثر من 60 بالمائة

هناك أنواع الاتصال السفلي التالية:

• اتصال أحادي الاتجاه - تخرج الأنابيب من الزاوية السفلية وتقع جنبًا إلى جنب ، ويمكن أن يكون فقد الحرارة حوالي 20 بالمائة ؛
• أنابيب متعددة الاستخدامات - يتم توصيل الأنابيب من جوانب مختلفة. يتمتع هذا النظام بمزايا أكثر ، نظرًا لأن طول خطوط الإمداد والعودة أقل ، ويمكن أن يحدث الدوران من جوانب مختلفة ، فإن فقد الحرارة يصل إلى 12 بالمائة ؛

كما يتم استخدام اتصال من أعلى إلى أسفل. ولكن في هذه الحالة لن يكون من الممكن إخفاء جميع أنابيب التسخين ، حيث سيتم توفير المبرد في الزاوية العلوية ، وسيكون الإخراج من الزاوية السفلية المقابلة. إذا تم إغلاق المبرد ، فسيتم إخراج خط العودة من نفس الجانب ، ولكن من الزاوية السفلية. في هذه الحالة ، يتم تقليل فقد الحرارة إلى 2 بالمائة.

إذا كنت تخطط لتوصيل مشعات التدفئة بيديك ، فمن المهم اتباع تقنيات التثبيت والسلامة. يجب تفريغ سائل التبريد أثناء التركيب أو الإصلاح ، والبطاريات باردة

إذا كنت في شك ، فمن الأفضل الاتصال بالمعالج أو استخدام الفيديو التعليمي التدريبي ، لأنه مع اتصال أقل ، سيكون من الصعب إصلاح الأقسام. من الأفضل التخطيط لنظام تدفئة مع تدفئة سفلية جنبًا إلى جنب مع تصميم المنزل.

مشعات التدفئة مع الوصلة السفلية مشعات الألومنيوم للمنزل مشعات لوحة الصلب مشعات التدفئة أو التدفئة تحت البلاط

هل يستحق استخدام نظام تدفئة أحادي الأنبوب

عند وضع الأنابيب ، غالبًا ما يتم استخدام نظام تسخين ثنائي الأنابيب. من الناحية التخطيطية ، يمكن تمثيله في شكل دائرتين ، إحداهما مسؤولة عن توفير الماء الساخن للمشعات ، والثانية عن إزالة المبرد المبرد وتزويده بالغلاية. يتيح لك هذا الأسلوب تنظيم دوران الماء بدرجة الحرارة نفسها في جميع البطاريات.

عيب كبير في طريقة تنظيم التدفئة هذه هو التكلفة المالية للأنابيب (سعر جهاز التسخين هذا سيكون حوالي 1.5-2 مرة أكثر من أنبوب واحد) ، وتزداد كثافة العمالة. بالإضافة إلى ذلك ، سيكون من الصعب إخفاء الأنابيب.

لا يشير مخطط الأنبوب الواحد إلى وجود رافع منفصل لإزالة المبرد المبرد ، أي أن الأنابيب ستحتاج إلى حوالي نصف ذلك. من الناحية التخطيطية ، يمكن تمثيلها على أنها حلقة مغلقة ، ويتم توصيل المشعات بنظام تسخين أحادي الأنبوب في سلسلة.

مقارنة بين أنظمة التدفئة أحادية الأنابيب

بدأ تطبيق مثل هذا النظام على نطاق واسع خلال طفرة البناء في الاتحاد السوفياتي ، وفي نفس الوقت تم اكتشاف عيوبه الكبيرة:

يمكن اعتبار الشيء الرئيسي هو أن البطاريات الأخيرة في الدائرة تتلقى مبردًا بدرجة حرارة أقل بحوالي 30-50 ٪ من تلك الأقرب إلى المرجل ، وهذا يؤدي إلى حقيقة أن الغرف يتم تسخينها بشكل غير متساوٍ للغاية ؛

ملحوظة! يمكن حل هذا العيب بسهولة عن طريق زيادة عدد أقسام المشعات الأخيرة. ولكن عند بناء عدد كبير من الكائنات ، سيؤدي ذلك إلى زيادة العمليات الحسابية ، وهي ليست مريحة للغاية.

• ستحتاج إلى مضخة قوية إلى حد ما ، فلن تعمل على تنظيم حركة المبرد عن طريق الجاذبية ؛
• يتميز بفقد كبير للحرارة ؛
• يستغرق بدء تشغيل النظام وقتًا أطول مما كان عليه في حالة نظام ثنائي الأنابيب ؛
• عند القيام بالعمل بيديك ، يكون خطر وجود جيوب هوائية أثناء التشغيل مرتفعًا بشكل خاص. إنه في كثير من الأحيان لا يمكن تحمل المنحدرات المطلوبة على طول طول الأنابيب بالكامل.

تعتبر قائمة العيوب المدرجة نموذجية لنظام التدفئة التقليدي أحادي الأنبوب. اليوم ، يتم التخلص من معظم أوجه القصور هذه بنجاح عن طريق تثبيت أجهزة بسيطة. على سبيل المثال ، من الممكن بالفعل تنظيم درجة الحرارة في البطاريات الفردية ، وسيمكن تركيب صمامات الموازنة من تحقيق نفس ظروف التشغيل تقريبًا لجميع البطاريات في الدائرة.

بالنظر إلى التوفير الكبير في المواد ، فإن مثل هذا المخطط لنظام التدفئة يستحق بالتأكيد الاهتمام.

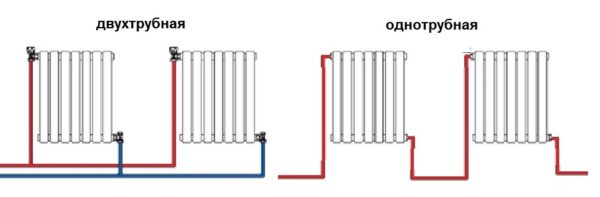

أنظمة تدفئة من أنبوب واحد وأنبوبين

اعتمادًا على عدد خطوط الأنابيب ، تكون الأنظمة أحادية الأنابيب وثنائية الأنابيب وشعاعية. في نظام أحادي الأنابيب ، يتم تزويد المبرد عبر أنبوب واحد ، ويمر عبر قنوات البطارية ، ويطلق جزءًا من الحرارة ، ويتدفق مرة أخرى إلى نفس الأنبوب. الميزة الوحيدة لهذا النظام هي سهولة التثبيت والحد الأدنى من المواد الاستهلاكية. نظرًا لهذه الميزات ، يتم استخدام مخطط التثبيت هذا في بناء منازل قياسية متعددة الطوابق. يتم توصيل المشعات في سلسلة ، على التوالي ، في الأجهزة البعيدة عن المرجل ، تنخفض درجة حرارة المبرد. إذا تم الإمداد والعودة في نظام التسخين بأنبوب واحد (اتصال جانبي لمبرد التسخين من الناهض الرأسي) ، فمن المستحيل تنظيم درجة حرارة جهاز فردي ، لأن تضييق أو منع التدفق سيؤثر على تشغيل كل البطاريات اللاحقة. لضمان هذا الاحتمال ، من الضروري تركيب وصلة مرور بين أنابيب الإمداد والعودة.

في الأنظمة ثنائية الأنابيب ، يتم توصيل أنبوبين ، إمداد وعودة ، بشكل منفصل بكل بطارية. في الوقت نفسه ، يزداد استهلاك الأنابيب ، لكن النظام يعمل بكفاءة أكبر. يوصى بتوصيل المبرد بنظام تسخين ثنائي الأنابيب بشكل قطري ، ولكن يمكن استخدام طرق توصيل أخرى اعتمادًا على موقع خطوط الأنابيب. يتميز نظام الأنبوبين بالعديد من المزايا:

• يمكن استخدام الدوران الطبيعي والقسري لسائل التبريد.
• يمكن استخدام مخطط توصيل التدفئة بأي تعقيد ، مع مراعاة السمات المعمارية للمبنى.
• يتم التحكم في درجة حرارة كل جهاز بشكل منفصل ولا يؤثر على تشغيل النظام ككل ، مما يسمح بالحفاظ على درجات حرارة مختلفة في الغرف الفردية.

تتضمن أسلاك المجمع (نظام الحزمة) توفير المبرد لكل بطارية (أو غرفة) مباشرة من المرجل. يتم التحكم في درجة حرارة الأجهزة باستخدام صمامات التحكم الخاصة بالمجمع. تسمح لك طريقة الأسلاك هذه بتوصيل سكة مناشف ساخنة أو نظام تدفئة أرضية بنظام التدفئة ، بغض النظر عن البطاريات.

مجمع لتوزيع أنابيب نظام التدفئة

تسمح لك الأسلاك المجمعة بموازنة النظام وضبطه بدرجة عالية من الدقة ، ولكن بالإضافة إلى المزايا ، فإن لها أيضًا العديد من العيوب:

• التكلفة العالية. يزداد استهلاك الأنبوب عدة مرات ويتطلب تركيب معدات إضافية (مجمّع ، فاصل هيدروليكي).
• يتم وضع الأنبوب في ذراع التسوية بقطعة واحدة ، ولا يُسمح بالمفاصل الموجودة في ذراع التسوية.
• لا يكفي الدوران الطبيعي ، فمضخة الدوران مطلوبة لكل دائرة. يجعل استخدام المعدات الكهربائية النظام معتمداً على مصدر الطاقة.
• قيود عند اختيار نوع الأنبوب. عادة ما يتم استخدام أنبوب بلاستيكي معدني أو بولي إيثيلين متقاطع. من المستحيل في هذه الحالة توصيل المبرد بأنابيب البولي بروبلين ، والتي تتميز بأسعار في متناول الجميع.

كاستنتاج. كيفية اختيار طريقة الاتصال الصحيحة

إذا كنت لا تعرف الخيار الذي تختاره ، فحينئذٍ ، أولاً وقبل كل شيء ، انتبه إلى مخطط تثبيت البطارية ، لأن

يعتمد عليه أداء ووظائف الأجهزة بشكل أساسي. وإذا انتهكت قواعد التثبيت ، فقد يؤدي ذلك إلى قفزة حادة في الضغط في النظام (اقرأ: إلى عواقب غير متوقعة). وإذا كنت تخطط لتثبيته بنفسك ، وبدون المهارات أو المعرفة المطلوبة ، يمكنك حتى إفساد الجزء الداخلي للغرفة.

يمكنك قراءة المزيد عن ضغط التشغيل في نظام التدفئة هنا.

عند اختيار طريقة الاتصال ، استعد لحقيقة أن كفاءة النظام ككل قد تنخفض بشكل كبير. لكن هذا لا شيء مقارنة بمدى ملاءمة الوصلة السفلية ومدى فعالية "إخفاء" الأنابيب. ولكن إذا قمت بتوصيل البطاريات بشكل صحيح ، فيمكنك في المستقبل توفير الكثير!

لمعرفة المزيد حول المشكلة التي تمت تغطيتها في هذه المقالة ، نوصي بمشاهدة الفيديو الموضوعي.

مشعات تسخين من الألومنيوم Rifar بوصلة سفلية

Rifar Alum 350 Ventil 1400 rub.

اليوم ، عند تصميم نظام تدفئة في منزل ريفي ، يتم إيلاء الكثير من الاهتمام لعقلانية الأنظمة وضغطها. لذلك ، فإن التوصيل السفلي للرادياتير هو الخيار الأكثر تنوعًا وجماليًا ، نظرًا لحقيقة أن جميع خطوط أنابيب الإرجاع والإمداد موضوعة تحت الأرض ، ويتم التوصيل بالرادياتير في الأسفل ، وهو أمر مريح للغاية

كان يعتقد أن الاتصال السفلي يمكن أن يقلل من كفاءة أنظمة التدفئة بنسبة 5 ٪ ، ولكن اليوم ، بفضل التطورات الحديثة ، تغير هذا الرأي. لمثل هذه السخانات ، فإن الأنابيب تحت الأرض هي الأمثل. تستخدم أنابيب التوزيع في مثل هذه الأجهزة لتوزيع سائل التبريد بشكل أفضل.

الخيار الأفضل هو المبرد Rifair ، والذي ، في حالة التوصيل السفلي ، مزود بجهاز ترموستاتي خاص موجود في جسم المدفأة. تستخدم مشعات Rifair تقنية غير ملحومة دون استخدام اللحام ، مما يسمح باستخدام الزيت كحامل حرارة ، بالإضافة إلى العديد من السوائل المضادة للتجمد. بفضل سبيكة الألومنيوم الخفيفة الخاصة ، يتم ضمان معدل نقل حرارة مرتفع ، كما أن التصميم الخاص للقنوات الداخلية والجسم يسمح لها بتحمل الضغط العالي.

من حيث الأبعاد الكلية وأفضل مؤشرات نقل الحرارة ، تبرز المشعات المحلية ذات الاتصال المنخفض Rifar ، حيث يمكنها ، مع وجود ضغط خاص ، تسخين مناطق مناسبة تمامًا من المباني. جميع الموديلات قادرة على تحمل ضغط يصل إلى 20 بار ودرجة حرارة المبرد حتى 110 درجة مئوية.

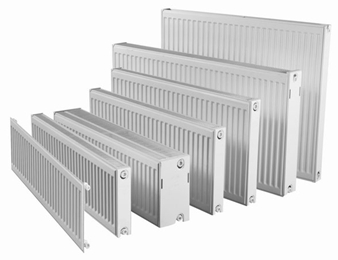

في المنازل الخاصة والمباني الشاهقة ، يوصى باستخدام مشعات ألواح الصلب Rifar ، والتي تتكون من عدة ألواح. السمة المميزة هي طلاء ورنيش من طبقتين صديق للبيئة لا ينبعث منه مواد ضارة في البيئة ، وطرق خاصة لأداء عملية الطلاء وتطبيق طبقات واقية تحمي السخان بشكل موثوق. في حالة التوصيل السفلي ، يتم توفير خيط ذكر بطول بوصة. من بين الخيارات المعروضة ، هناك مجموعة كبيرة من الأحجام ، حيث يمكنك اختيار النموذج المناسب لأي أسقف وعتبات نوافذ.

يمكن تركيب مشعات Rifar الروسية العالمية ذات الوصلة السفلية في أنظمة التدفئة باستخدام أنابيب النحاس والصلب والبلاستيك المعدني والبولي بروبيلين. جميع النماذج مصنوعة باستخدام حقن صب.

نحن نعمل من أجل المجد.

جميع مشعات Rifar للتدفئة عبارة عن مشعات متطورة تقنيًا مصنوعة تحت إشراف صارم من المتخصصين.

أنابيب أنابيب البولي بروبلين

قبل توصيل مشعات الألمنيوم بأنابيب البولي بروبلين ، يجب عليك رسم مخطط للأنابيب

عند تجميعها ، من المهم تجنب العقد و "الحلقات" غير الضرورية في الأنابيب ، مما يجعل العمل أكثر موثوقية.

يمكن تنفيذ الأنابيب في نظام تسخين أحادي الأنابيب وأنبوبين ، ولكن مع مراعاة الفروق الدقيقة التالية:

1. في الخيار الأول ، يجب تثبيت تجاوز.
2. مع نظام ثنائي الأنابيب ، هناك حاجة إلى عناصر توصيل إضافية.

يمكن توصيل أنابيب البولي بروبلين بطريقتين:

1. الأكثر موثوقية هو اللحام. نظرًا لأن نهايات الأنابيب والنقطة يتم تثبيتها معًا بقوة بحيث تصبح نظامًا واحدًا لا يخاف من ارتفاع درجات الحرارة أو زيادة الضغط. يتم اللحام بأداة خاصة.
2. إذا كنت تستخدم التركيبات. لإصلاح التي لا تتطلب أجهزة خاصة ، يجب أن تكون مستعدًا لضرورة تشديدها وفحصها بانتظام. ويرجع ذلك إلى حقيقة أنه عند تسخينها ، تتمدد الأنابيب ، مما يؤدي إلى إضعاف "قبضتها" تدريجيًا. بمجرد فك السحابات ، سيتبع ذلك تسرب.

من أجل القيام بكل شيء بشكل صحيح ، يجب اتباع تسلسل الإجراءات:

1. تأكد من أن الأجزاء المقطوعة من الربط المباشر للبطارية متساوية. اقطع الأنبوب مرة أخرى إذا لزم الأمر.
2. تتمثل الخطوة التالية في لحام أجزاء الحزام التي تناسب التركيبات الموجودة في الجزء العلوي من المبرد. باستخدام مكواة لحام خاصة ، يمكن حتى للمبتدئين تنفيذ هذا الإجراء. يكفي إدخال جزء واحد من نقطة الإنطلاق في الأنبوب ، وتسخين الوصلة بمكواة اللحام والاحتفاظ بها حتى يبرد التماس. كقاعدة عامة ، لا يستغرق الأمر أكثر من 3 دقائق. يتم تنفيذ نفس العملية مع الجانب الثاني من نقطة الإنطلاق.
3. تجميع الجزء السفلي من الحزام. التي يتم توصيلها بالتركيب السفلي ، يتم تنفيذها بطريقة مماثلة ، لا يتطلب الأمر سوى المزيد من المحولات.
4. جهاز القفل متصل بكلا الجزأين من الحزام. ما هو الانبوب ل.

بعد توصيل صمامات الإغلاق ، يتم إحكام ربط جميع الصواميل ، بعد أن تم تشريبها مسبقًا بمادة مانعة للتسرب على خيط التركيب.

إذا قررت تركيب مشعات تسخين من الألومنيوم ، فمن المهم معرفة ما يلي:

كما تبين الممارسة ، هناك طلب كبير على تحويل مشعات الألومنيوم للاتصال السفلي ، خاصة في المنازل ذات التدفئة المستقلة. تبدو أكثر إرضاءً من الناحية الجمالية ، وتسخن الغرفة بشكل متساوٍ وسريع ، ولكنها تتطلب بعض المعرفة أثناء التثبيت ، لذلك يوصى بالثقة في تركيبها للمحترفين.

اختيار مكان وطريقة تركيب المبرد

تعتمد خيارات توصيل مشعات التدفئة على مخطط التدفئة العام في المنزل ، وخصائص تصميم السخانات وطريقة وضع الأنابيب. الطرق التالية لتوصيل مشعات التدفئة شائعة:

1. الجانبي (من جانب واحد). مداخل ومخرج متصلان على نفس الجانب ، بينما يوجد التيار في الأعلى. الطريقة القياسية للمباني متعددة الطوابق ، عندما يكون العرض من الأنابيب الصاعدة. من حيث الكفاءة ، هذه الطريقة ليست أدنى من الطريقة القطرية.
2. أدنى. بهذه الطريقة ، يتم توصيل مشعات ثنائية المعدن بوصلة سفلية أو مبرد فولاذي بوصلة سفلية. يتم توصيل أنابيب الإمداد والعودة من الأسفل على الجانب الأيسر أو الأيمن من الجهاز ومتصلة من خلال وحدة توصيل الرادياتير السفلية بصواميل الاتحاد وصمامات الإغلاق.يتم تثبيت صمولة الاتحاد على أنبوب المبرد السفلي. ميزة هذه الطريقة هي موقع الأنابيب الرئيسية المخبأة في الأرض ، ومشعات التدفئة ذات الوصلة السفلية التي تتناسب بشكل متناغم مع الداخل ويمكن تثبيتها في منافذ ضيقة.

تتمثل ميزة معظم المشعات الفولاذية المتصلة بالجزء السفلي في أن الصمام الثرموستاتي مدمج بالفعل لتركيب رأس ثرموستاتي ، لذا فليس من المستغرب أن تكلف أكثر قليلاً من مشعات ذات حجم مماثل متصلة بالجانب.

1. قطري. يدخل المبرد من خلال المدخل العلوي ، ويتم توصيل العائد من الجانب الآخر إلى المخرج السفلي. نوع الاتصال الأمثل الذي يوفر تدفئة موحدة لمنطقة البطارية بأكملها. بهذه الطريقة ، قم بتوصيل بطارية التدفئة بشكل صحيح ، والتي يتجاوز طولها مترًا واحدًا. لا يتعدى فقد الحرارة 2٪.
2. سرج. يتم توصيل الإمداد والعودة بالفتحات السفلية الموجودة على الجانبين المتقابلين. يتم استخدامه بشكل أساسي في أنظمة الأنابيب المفردة عندما لا تكون هناك طريقة أخرى ممكنة. تصل نسبة فقد الحرارة نتيجة ضعف دوران المبرد في الجزء العلوي من الجهاز إلى 15٪.

عند اختيار مكان للتثبيت ، يتم أخذ عدة عوامل في الاعتبار لضمان التشغيل الصحيح لأجهزة التدفئة. يتم التثبيت في الأماكن الأقل حماية من تغلغل الهواء البارد ، وتحت فتحات النوافذ. يوصى بتركيب بطارية تحت كل نافذة. الحد الأدنى للمسافة من الجدار هو 3-5 سم ، من الأرضية وعتبة النافذة - 10-15 سم ، مع وجود فجوات أصغر ، يتفاقم الحمل الحراري وتنخفض طاقة البطارية.

أخطاء نموذجية عند اختيار موقع التثبيت:

• لا تؤخذ في الاعتبار مساحة تركيب صمامات التحكم.
• مسافة صغيرة من الأرضية وعتبة النافذة تمنع دوران الهواء بشكل صحيح ، ونتيجة لذلك ينخفض ​​انتقال الحرارة ولا يتم تسخين الغرفة إلى درجة الحرارة المحددة.
• بدلاً من العديد من البطاريات الموجودة أسفل كل نافذة وإنشاء ستارة حرارية ، يتم اختيار مشعاع طويل.
• تركيب شبكات زخرفية ، ألواح تمنع الانتشار الطبيعي للحرارة.

طرق تداول المبرد

يحدث تداول المبرد عبر خطوط الأنابيب بطريقة طبيعية أو قسرية. لا تتضمن طريقة الجاذبية الطبيعية استخدام معدات إضافية. يتحرك المبرد بسبب تغير في خصائص السائل نتيجة التسخين. المبرد الساخن الذي يدخل البطارية ، ويبرد ، يكتسب كثافة وكتلة أكبر ، وبعد ذلك يسقط ، ويدخل في مكانه مبرد أكثر سخونة. يتدفق الماء البارد من العائد عن طريق الجاذبية إلى المرجل ويزيل السائل المسخن بالفعل. للتشغيل العادي ، يتم تثبيت خط الأنابيب عند منحدر لا يقل عن 0.5 سم لكل متر طولي.

مخطط دوران المبرد في النظام باستخدام معدات الضخ

للتزويد القسري لسائل التبريد ، يكون تركيب مضخة دوران واحدة أو أكثر إلزاميًا. يتم تثبيت المضخة على أنبوب الإرجاع أمام المرجل. يعتمد تشغيل التدفئة في هذه الحالة على التيار الكهربائي ، ومع ذلك ، فإن لها مزايا كبيرة:

• يسمح باستخدام الأنابيب ذات القطر الصغير.
• يتم تثبيت الرئيسي في أي وضع ، رأسياً أو أفقيًا.
• مطلوب سائل تبريد أقل.

المزايا الرئيسية لمحدد العيون السفلي

كما ذكرنا سابقًا ، تتضمن هذه الطريقة إمداد المبرد بالسائل الساخن من جانب ، وإخراج السائل المبرد من الجانب الآخر. بفضل هذا ، يمكن إخفاء الأنابيب بسهولة دون فقدان الكثير من فعاليتها. ويتم تسخين البطاريات نفسها من الأسفل بشكل أسرع من الأعلى بسبب السرعة العالية لدوران المياه.

في بعض الأحيان يتم تقليل كفاءة الجهاز أثناء التشغيل بسبب تهوية الخط أو انسداده.ولكن حتى بعد ذلك ، تضمن طريقة الأنابيب هذه تسخينًا منتظمًا للأجهزة (الكفاءة ليست أقل مما في حالة الأنابيب العلوية).

الأهمية! بغض النظر عن طريقة الاتصال التي تم اختيارها ، يجب مراعاة عدد من المتطلبات الخاصة أثناء التثبيت. وهذا ينطبق بشكل أساسي على النسبة بين عرض المبرد وعرض النافذة

المميزات والعيوب

تشمل مزايا الوصلة السفلية للرادياتير ثنائي المعدن ما يلي:

• نظرة جمالية. باستخدام مخطط التوصيل هذا ، يسهل إخفاء الأنابيب. على سبيل المثال ، يمكن القيام بذلك عن طريق إخفائها تحت الأرض أو في الحائط أو تحت اللوح الأساسي.
• سهولة التركيب. الأنابيب متصلة مباشرة ، مع هذا الخيار هناك عدد قليل من الانحناءات والانعطافات وما إلى ذلك. وبالتالي ، يتدفق المبرد دون عقبات كبيرة.
• سعر مخطط التوصيل الأقل أقل من الآخرين ؛
• نظام الاتصال السفلي أكثر استقرارًا ، أي أنه من الصعب عدم توازنه.

أرز. 3 نماذج لوحة مشعات ثنائية المعدن

عيوب الاتصال السفلي:

• إذا تم تشغيل الأنابيب تحت الأرض لتحقيق المظهر الجمالي ، فسيكون من الصعب للغاية القضاء على التسرب. سوف تحتاج إلى إزالة الأرضية. في مبنى سكني ، مثل هذا النظام غير متصل ، حيث يوجد نظام تدفئة مركزي.
• مستوى نقل الحرارة من المشعات ذات مخطط التوصيل المنخفض أقل إلى حد ما من التوصيلات الأخرى.

بالنسبة لانتقال الحرارة المنخفضة ، يمكن تفسير ذلك من خلال تصميم القنوات في المشعات ثنائية المعدن. يتم إدخال سائل التبريد الساخن في البطارية ويسخن الجزء السفلي بسرعة كبيرة. يدفأ الجزء العلوي من البطارية بسبب عملية الحمل الحراري. وبالتالي ، قد لا يكون الجزء العلوي من البطارية دافئًا تمامًا ، وسيتجمع الهواء باستمرار هناك.

ينطبق هذا أيضًا على الموقف الذي يتكون فيه المبرد من الماء ومانع التجمد (الشكل 4). يكون التجمد أثقل من الماء ويكون دائمًا في القاع بينما يرتفع الماء. وبالتالي ، مع مخطط التوصيل السفلي ، يتم إزعاج دوران المبرد داخل الجهاز. هذا يؤدي إلى القليل من تبديد الحرارة وعدم كفاءة مخطط الأسلاك السفلي.

أرز. 4 دوران المبرد مع التجمد

كيفية توصيل المبرد ثنائي المعدن؟ بالطبع ، لهذا تحتاج إلى معرفة ومهارات معينة. الاتصال الصحيح لجهاز التسخين ثنائي المعدن هو اتباع قواعد معينة. وتجدر الإشارة إلى أنه من الأفضل توصيل مخطط الأنبوب السفلي في بداية أعمال الإصلاح. نظرًا لأن هذا الكحل يتم تنفيذه بالفعل بسبب المظهر الجمالي ، فإن الأنابيب تذهب إما تحت الأرض أو في الحائط.

يجب مراعاة جميع المسافات بدقة ، على سبيل المثال ، من الأرضية إلى المبرد ، يجب ألا تقل المسافة الصحيحة عن 15 سم ، بين الجدار والجهاز 2 سم على الأقل.

بعد ذلك ، باستخدام المستوى ، تحتاج إلى رسم أماكن الأقواس بدقة. من الأفضل تثبيت المبرد على حامل ووضع مستوى في الأعلى ، ثم يمكنك التأكد من أخذ جميع القياسات بشكل صحيح. الأقواس ، كقاعدة عامة ، تأتي مع جهاز تسخين ثنائي المعدن. يجب أن يتوافق عدد هذه السحابات مع حجم الجهاز.

أرز. 5 طرق صحيحة لتوصيل الأنابيب بمبرد ثنائي المعدن

من أجل توصيل الأنابيب بشكل صحيح ، من المهم عدم الخلط بين خطوط الإمداد والعودة. لمنع حدوث ذلك ، تحتاج إلى دراسة جميع النقوش بعناية ، حيث توجد علامة مقابلة على المبرد

إذا تم توصيل مشعاع التسخين المعدنين بشكل غير صحيح ، فإن انتقال الحرارة ينخفض ​​عدة مرات ، أي بنسبة 60٪. بالطبع ، يعتمد طراز جهاز التسخين أيضًا على هذا.

يجب تقوية الأنابيب السفلية التي على شكل حرف L ، ولكن فقط بعد فحص النظام بأكمله. عادة ما يتم ذلك باستخدام الرغوة.

يجب أن يتم تركيب وتوصيل مشعات ثنائية المعدن في عبوات واقية

هذا مهم للغاية ، لأنه في حالة إتلاف الطلاء على المبرد ، يمكن أن تبدأ عملية لا رجعة فيها.من التلف ، سيستمر الطلاء في الانتفاخ

إذا حدث هذا ، لكنك تحتاج إلى شراء طلاء خاص يعتمد على المينا ومعالجة الخدش. يجب أن تكون العبوة على المبرد قبل التوصيل.

يجب إرفاق جميع سدادات وصنابير المكونات مع المبرد ، ولكن يجب التحقق من ذلك مع استشاري في المتجر. وهي رافعة Mayevsky ومقابسها لجامع آخر. يجب تثبيت رافعة Mayevsky بشكل صحيح مع مفتاح عزم الدوران حتى لا تفرط في الاتصال وتضر بالرافعة. لا ينبغي بأي حال من الأحوال تنظيف التوصيلات بأي شيء ، حيث قد يحدث تسرب عند بدء تشغيل النظام.

أرز. 6 جهاز ثنائي المعدن مع اتصال سفلي

ما هي عقدة توصيل المبرد

نقطة توصيل المبرد مع الوصلة السفلية هي قطعة على شكل حرف H من تركيبات السباكة مع تركيبتين متوازيتين على مسافة من مقاعد الرادياتير ذي اللوحة الفولاذية ، ووصلة توصيل صلبة بينهما. يحتوي الجزء النموذجي ، على جانب واحد ، على وصلة في صمولة نقابية مضغوطة مع حشية (موصل أمريكي) بقطر داخلي 3/4 بوصة ، على الجانب الآخر ، يتم تطبيق خيط خارجي 3/4 بوصة على التركيب .

يوجد داخل كل من المدخلات صمام كروي للإغلاق أو صمام لولبي يسمح لك بتنظيم أو إيقاف المبرد الوارد ؛ عند إزالة البطارية أثناء الإصلاح أو الاستبدال ، يتم استخدام وظيفة الإغلاق.

مخططات توصيل المبرد

يعتمد مدى سخونة المشعات على كيفية تزويد المبرد بها. هناك خيارات أكثر فاعلية وأقل.

مشعات مع وصلة القاع

تحتوي جميع مشعات التدفئة على نوعين من التوصيل - الجانب والسفلي. لا يمكن أن يكون هناك تناقضات مع الاتصال السفلي. لا يوجد سوى أنبوبان - مدخل ومخرج. وفقًا لذلك ، من ناحية ، يتم توفير المبرد للرادياتير ، ومن ناحية أخرى يتم تفريغه.

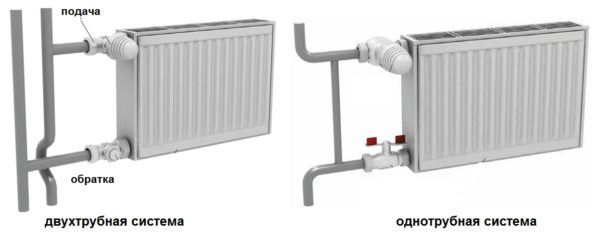

اتصال منخفض لمشعات التدفئة بأنظمة تسخين أحادية الأنبوب وأنبوبين

على وجه التحديد ، مكان توصيل التوريد ، وحيث تتم كتابة الإرجاع في إرشادات التثبيت ، والتي يجب أن تكون متاحة.

مشعات مع وصلة جانبية

من خلال الاتصال الجانبي ، هناك الكثير من الخيارات: هنا يمكن توصيل خطوط أنابيب الإمداد والعودة بأنبوبين ، على التوالي ، هناك أربعة خيارات.

الخيار رقم 1. اتصال قطري

يعتبر اتصال مشعات التسخين هذا هو الأكثر فاعلية ، ويتم استخدامه كمعيار ، وهذه هي الطريقة التي يختبر بها المصنعون سخاناتهم والبيانات الموجودة في جواز السفر للطاقة الحرارية - لمثل هذا الكحل. جميع أنواع التوصيلات الأخرى أقل كفاءة في تبديد الحرارة.

مخطط توصيل قطري لمشعات التدفئة بنظام ثنائي الأنابيب وأنبوب واحد

هذا لأنه عندما يتم توصيل البطاريات قطريًا ، يتم توفير المبرد الساخن إلى المدخل العلوي على جانب واحد ، ويمر عبر الرادياتير بالكامل ويخرج من الجانب الآخر السفلي.

الخيار رقم 2. من جانب واحد

كما يوحي الاسم ، ترتبط خطوط الأنابيب من جانب واحد - العرض من الأعلى ، والعودة - من الأسفل. يكون هذا الخيار مناسبًا عندما يمر الناهض إلى جانب المدفأة ، وهو ما يحدث غالبًا في الشقق ، لأن هذا النوع من الاتصال يسود عادةً. عندما يتم توفير المبرد من الأسفل ، يتم استخدام مثل هذا المخطط بشكل غير منتظم - ليس من المناسب جدًا ترتيب الأنابيب.

اتصال جانبي لأنظمة ثنائية الأنابيب وأنبوب واحد

مع اتصال المشعات هذا ، تكون كفاءة التسخين أقل قليلاً - بنسبة 2 ٪. لكن هذا يحدث فقط في حالة وجود أقسام قليلة في المشعات - لا تزيد عن 10. مع بطارية أطول ، لن يتم تسخين الحافة الأبعد جيدًا أو حتى تظل باردة. في مشعات اللوحة ، لحل المشكلة ، يتم تثبيت امتدادات التدفق - الأنابيب التي تجلب المبرد بعيدًا عن الوسط.يمكن تثبيت نفس الأجهزة في مشعات الألومنيوم أو ثنائية المعدن ، مع تحسين نقل الحرارة.

الخيار رقم 3. اتصال القاع أو السرج

من بين جميع الخيارات ، فإن اتصال السرج لمشعات التدفئة هو الأكثر فعالية. الخسائر تقارب 12-14٪. لكن هذا الخيار هو الأكثر غموضًا - فعادة ما يتم وضع الأنابيب على الأرض أو تحتها ، وهذه الطريقة هي الأفضل من الناحية الجمالية. وحتى لا تؤثر الخسائر على درجة الحرارة في الغرفة ، يمكنك أن تأخذ المبرد أقوى قليلاً مما هو مطلوب.

اتصال السرج لمشعات التدفئة

في الأنظمة ذات الدورة الدموية الطبيعية ، لا ينبغي إجراء هذا النوع من الاتصال ، ولكن إذا كانت هناك مضخة ، فإنها تعمل بشكل جيد. في بعض الحالات أسوأ من الجانب. فقط عند سرعة معينة لحركة المبرد ، تنشأ تدفقات دوامة ، وتسخن السطح بالكامل ، ويزداد انتقال الحرارة. لم يتم دراسة هذه الظواهر بشكل كامل ، لذلك ليس من الممكن بعد التنبؤ بسلوك المبرد.

نقوم بتوصيل مشعات التدفئة بشكل صحيح

بغض النظر عن نوع المشعات المختارة ونظام التوصيل المناسب لها ، من المهم حساب كل شيء وتثبيته بشكل صحيح. في كل حالة ، سيكون النظام الأمثل

بالنسبة للمنازل الباهظة الثمن ذات المساحة الكبيرة ، يُنصح بالاتصال بالمتخصصين الذين يمكنهم تقديم أفضل مشروع. إنه ليس من النوع الذي تبخل عليه

في كل حالة محددة ، سيكون نظامها هو الأمثل. بالنسبة للمنازل الباهظة الثمن ذات المساحة الكبيرة ، يُنصح بالاتصال بالمتخصصين الذين يمكنهم تقديم أفضل مشروع. هذه ليست قضية تبخل عليها.

من أجل تثبيت وتوصيل أجهزة التدفئة بشكل صحيح في مخطط تصميم معقد ، من الأفضل استخدام خدمات المحترفين

بالنسبة للمنازل السكنية الصغيرة ، يمكنك اختيار المخطط المناسب وتثبيت أجهزة التدفئة بشكل مستقل. تأكد من مراعاة ميزات منزلك وقواعد تركيب البطاريات وإمكانية استخدام مخطط معين.

عند تثبيت المشعات ، لا ينبغي لأحد أن ينسى أن نوع المواد للبطارية نفسها والأنابيب يجب أن يكون هو نفسه. سوف تسبب الأنابيب البلاستيكية المتصلة بسخانات الحديد الزهر العديد من المشاكل ، مما يؤدي إلى تدمير نظام التدفئة.

عند الانخراط في التجميع الذاتي لبطاريات التدفئة ، لا ينبغي لأحد أن ينسى تركيب صمامات كروية لتدفق الهواء ومنظم مدخل
