تصميم المجاري
في المرحلة الأولى من إنشاء نظام الصرف الصحي ، يتم تنفيذ أعمال الوسم. يتم رسم رسم تخطيطي لموقع كل السباكة المتصلة بالمجاري على الورق. يتم تحديد مكان وضع الأنابيب وحساب الحاجة إلى المواد.
في سياق القياسات والحسابات ، ينبغي مراعاة الميزات التالية:
- يتم توصيل الأنابيب باستخدام المحملات بمنافذ مختلفة أو محولات على شكل قمع.
- سيكون من الصعب بشكل خاص وضع الأنابيب تحت الحمام. من أجل عدم إضاعة الوقت في إزالة الحمام ، يتم توصيل الأنابيب من عدة عناصر.
- إذا كنت تخطط لتوصيل الحوض وحوض الاستحمام في نفس الوقت ، فسيتم توصيل أسلاك المجاري باستخدام نقطة الإنطلاق. يمكن إمالة المخرج الثالث بمقدار 45 درجة أو 90 درجة من محور الأنابيب.
- لتوصيل السيفون بأنبوب الصرف الصحي ، يتم استخدام أنبوب فرعي بزاوية دوران 90 درجة.
إذا تم التخطيط لتركيب نوع من السباكة التي تتطلب التجفيف في المستقبل ، فمن الضروري إنشاء صنبور لذلك. من الأسهل إغلاق الأنبوب بسدادة مؤقتة (على الرغم من أن هذا ليس جذابًا) بدلاً من إعادة تركيب نظام الصرف الصحي.
تقنية اتصال الحمام
إجراء توصيل الحمام بنظام الصرف الصحي
ترتيب الاتصال كالتالي:
قم بتجميع السيفون وفقًا للتعليمات المرفقة به ، مع إيلاء اهتمام خاص لجميع حشوات الختم الضرورية.
يتم لف أدوات التثبيت البلاستيكية يدويًا ، مع العمل بحذر شديد. لا يتم استخدام الأدوات ، حيث يمكن أن يؤدي استخدامها إلى كسر الجزء.
بعد تركيب الجهاز ، يتم توصيل أحد طرفي الأنبوب به ، ويتم توصيل طرفه الآخر بفتحة تصريف المجاري ويتم إجراء التوصيل.
يجب أن يكون توصيل مصرف البانيو مصحوبًا بالتحكم الدقيق في كثافة الوصلات المجمعة من أجل ضمان درجة عالية من إحكامها.
نصيحة محترف:
نصيحة محترف:
إذا تم الكشف عن أدنى أعطال ، فيجب إزالتها على الفور ، وإلا ، أثناء التشغيل ، سيكون من الضروري استبدال العناصر المعيبة في النظام.
- عندما تكون جوانب الحمام متجاورة بإحكام بالجدران ، يجب أن تكون المفاصل محكمة الغلق حتى لا يخترق الماء تحت الحمام.
توصيل الحمام بإمدادات المياه
بالإضافة إلى توصيل الحمام بأيديكم بالمجاري ، من الممكن أيضًا الاتصال بشكل مستقل بإمدادات المياه وتثبيت الخلاط. لا تحتاج إلى استدعاء سباك لهذا الغرض.
ضع في اعتبارك هذه التقنية:
- يتم تثبيت محبس الحنفية على الأنبوب أمام التركيبات ، والذي يعد وجوده ضروريًا لإغلاق الماء عند استبدال الخلاط أو في حالة الإصلاح.
- يتم توصيل غريب الأطوار بالتركيبات الموجودة على الخلاط (أولاً باليد ، ثم يقومون بتقوية التثبيت بمفتاح). في هذه الحالة ، يتم استخدام شريط FUM أو خيط متخصص مصمم لتوصيل عناصر نظام السباكة.
- يتم وضع الفوهات الزخرفية على غريب الأطوار.
- يتم إدخال حشوات مطاطية أو سيليكون على الخلاط داخل الخيط ، ثم يتم تثبيت الخلاط على اللامركزية (في هذه الحالة ، ليس من الضروري استخدام شريط أو خيط FUM).
نصيحة محترف:
يجب أن يشتمل مخطط توصيل الحمام بالضرورة على فحص جودة العمل المنجز - إذا تم العثور على تسريبات في الخلاط ، تم استبدال الحشية - من الممكن أن يكون التسرب قد حدث بسبب حشية معيبة.
- الخلاط مشدود في وقت واحد من الجانبين. في هذه الحالة ، يحدث ختم موحد للحشيات.
- إذا تم تضمين خلاط في شراء حوض الاستحمام:
- ثم يكون المستوى المسموح به لارتفاع الأنابيب أقل من مستوى الحمام ، لأنه في هذه الحالة يتم التوصيل باستخدام خراطيم مقواة ؛
- في الوقت نفسه ، ليس من الضروري محاذاة نهايات الأنابيب - فهذه الخراطيم بلاستيكية للغاية ؛
- القاعدة الأساسية في هذه الحالة هي التأكد من أن طول الخرطوم المقوى أطول قليلاً من المسافة من الحوض إلى نهاية الأنبوب.
بعد إجراء جميع عمليات توصيل الحمام بإمدادات المياه والصرف الصحي ، قم بتشغيل الماء ولاحظ ما إذا كان هناك أي تسرب. إذا كان هناك تسريبات ، فأنت بحاجة إلى التأكد من أن الحشيات مثبتة جيدًا ، وكذلك التأكد من جودة الحشيات نفسها (إذا كانت ذات نوعية رديئة ، فسيتعين عليك استبدالها).
سيسمح لك تنفيذ هذه القواعد البسيطة بتوصيل الحمام نوعيًا بالمجاري وتثبيت الخلاط بشكل صحيح. مع هذا النهج ، سوف يستمر الحمام لسنوات عديدة!
معايير اختيار الأنابيب
السمة التقنية الرئيسية للأنابيب البلاستيكية هي قطرها. ومن الجدير بالذكر على الفور أنه في معظم الحالات ، يقوم المصنعون بتمييز الأنابيب بناءً على حجم القطر الخارجي.
بالنسبة لمياه الصرف الصحي ، المعلمة الرئيسية هي القطر الداخلي. يتم شراء الأنابيب بقطر معين اعتمادًا على نوع السباكة. على وجه الخصوص ، الحد الأدنى لقطر الأنبوب هو:
- للغسيل وغسالة الصحون - 25 مم ؛
- للبيديت والمغسلة - 32 مم ؛
- للاستحمام أو الاستحمام - 50 مم ؛
- لعدة أجهزة متصلة بمنفذ واحد - 70 مم ؛
- للمرحاض والناهض الرئيسي في الشقة - 100 ملم.
المعلمة الثانية التي تؤخذ في الاعتبار عند شراء أنابيب الصرف الصحي للحمام هي طول المنتجات. للبيع هناك أنابيب من 1 إلى 6 أمتار ، والأكثر ملاءمة للعمل مع المواد التي يبلغ طولها 2 أو 3 أمتار.
عند حساب اللقطات المطلوبة للأنابيب البلاستيكية ، يجب أيضًا مراعاة أنها مزودة بمآخذ ذات أشرطة مطاطية مانعة للتسرب ، مصممة لربط العناصر المجاورة بإحكام.
اختبار تسرب النظام
بعد الانتهاء من التركيب ، يجب اختبار شد مياه الصرف الصحي في الحمام والمرحاض. أولاً ، أغلق فتحة التصريف واملأ الحمام بالماء بحوالي ثلثي حجمه. في غضون 15 دقيقة ، نلاحظ فتحة التصريف السفلية للسيفون للتسرب. في حالة عدم وجود تسريبات ، يكون الحمام ممتلئًا للتحقق من ضيق فتحة الفائض. في هذه المرحلة ، يتم فحص المجاري الموجودة في الحمام للتأكد من عدم وجود تسرب بكمية صغيرة من السائل.
في المرحلة النهائية ، افتح الفتحة السفلية للسيفون وتحقق من تشغيل المجاري بكمية كبيرة من السائل تحت الضغط. يجب ألا يقل قطر أنبوب الصرف الصحي للحمام عن قطر فتحة التصريف.
قبل الخياطة في الحمام ، من الضروري التحقق من جودة البلاستيك الذي صنع منه السيفون لتحمل درجات الحرارة العالية. في بعض الأحيان توجد منتجات منخفضة الجودة في السوق ، عندما يمر سائل ساخن من خلالها ، يبدأ في التشوه ، وفي هذه الحالة ، من الضروري استبدال أنبوب التصريف في الحمام بآخر جديد. يمكنك التحقق من جودة الأنابيب عن طريق سكب الماء الساخن من الغلاية في السيفون.
تعليقات:
قم بتوصيل الحمام بالمجاري بنفسك
يعتقد الكثير منا أن أصعب عملية هي تركيب حمام تم شراؤه. ولكن في الواقع ، فإن الصعوبات الرئيسية ناتجة عن توصيل الحمام بالمجاري ، حيث أن سلامة الغرفة من التسريبات تعتمد على جودة العمل.
في الواقع ، لن يسبب صنبور التنقيط ضررًا كبيرًا مثل السيفون المتسرب تحت حوض الاستحمام أو الناسور في رافع المجاري. والحالة التي تفوح منها رائحة مياه الصرف الصحي في الحمام تسبب مشاكل خاصة للسكان. دعونا نتعامل مع هذه المشاكل وغيرها معًا.
عملية توصيل الحمام
في أغلب الأحيان ، تحصل أحواض الاستحمام الجديدة على مجموعة تتكون من:
- سيفون وأنابيب التوصيل ؛
- أنظمة الصرف الفائض.
في معظم الحالات ، هذه وحدة واحدة لها ميزات التثبيت الخاصة بها:
- على أحواض الاستحمام المصنوعة من الأكريليك ، نظرًا للتجميع المسبق لإطار الطاقة ، يتم تثبيت السيفون على الفور (على حوض الاستحمام المقلوب) ؛
- يتم توصيل السيفون بأحواض استحمام من الحديد الزهر والفولاذ بعد تركيبها.
المرجعي:
تركيب حمامات فولاذية على قاعدة من الطوب يضيق مساحة العمل. لذلك ، يقوم السباكون ذوو الخبرة بتثبيت المكونات الفردية مسبقًا في الحمام.
نصيحة:
مهمتك الرئيسية هي جعل جميع الاتصالات محكمة الإغلاق. عند تثبيت سيفون زجاجة ، يتم دائمًا تضمين حشوات خاصة في المجموعة ، وهي إلزامية للاستخدام.
نحن نسلح أنفسنا بمخطط التجميع والمضي قدمًا:
- أولاً ، نقوم بتثبيت تدفق الصرف على الحمام ، لأنه. بعد تثبيته بالقرب من الحائط ، سيكون هذا مشكلة ؛
- بعد تثبيت الحمام في مكانه وتثبيته ، نقوم بتجميع وحدة الاستقبال (جرس مع أنبوب وشبكة واقية). نضع حشية على حافة المقبس ، وندخلها في فتحة تصريف الحمام ومن الأسفل ، أيضًا باستخدام حشية وصمولة ، نقوم بتوصيل الأجزاء في وحدة واحدة. اعتمادًا على التصميم ، يمكن إما ربط الشبكة أو إزالتها ؛
- جاء دور تجميع السيفون. نجمع الزجاج وفقًا للرسم البياني المرفق ونعلقه بالأنبوب الفرعي البارز لوحدة الاستقبال. نصلحها بجوز بلاستيكي ، ونشددها بأيدينا ؛
- لا تنس إرفاق خرطوم الصرف لنظام الصرف الفائض - نضع نهايته على طبقة خاصة ؛
- من السيفون إلى نقطة الإنطلاق المجاري ، نقوم بإدخال أنبوب مموج أو أنبوب بلاستيكي باستخدام محولات مطاطية.
نصيحة:
تلعب المحولات دور الختم الذي يسمح لك بإغلاق الهيكل بأكمله بشكل آمن.
الاستنتاجات:
نحن على يقين من أنك تعرف الآن كل شيء تقريبًا عن الصرف الصحي وكيفية توصيل الحمام. يبقى فقط تطبيق المعرفة المكتسبة في الممارسة العملية ، وإنفاق الأموال التي يتم توفيرها في العمل على شراء ملحقات الحمام الأنيقة.
يتضمن ترتيب الحمام التوصيل الإلزامي للحمام بالمجاري وإمدادات المياه. من السهل القيام بأعمال السباكة بيديك ، حتى بدون خبرة سابقة.
مبدأ التشغيل
أولاً ، دعونا نلقي نظرة على كيفية عمل مياه الصرف الصحي في الحمام:
- الحمام ، المملوء حتى أسنانه ، يفرغ جزءًا من الماء من خلال نظام الصرف الفائض ؛
- عندما يتم فتح فتحة التصريف ، يدخل الماء من الحمام إلى السيفون ؛
- تجاوز ختم المياه ، تمر مياه الصرف الصحي عبر أنبوب الصرف الصحي (خرطوم) المتصل بوصلة الإنطلاق ؛
- من خلال نقطة الإنطلاق المجاري ، تدخل المياه العادمة إلى الناهض.

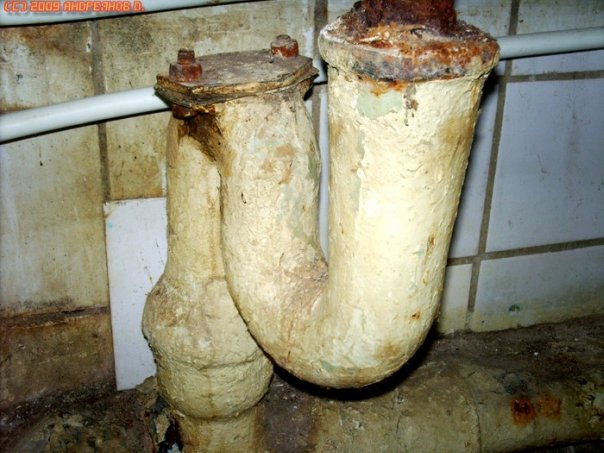

مواد السنوات الماضية
قبل عقدين من الزمن ، عندما لم يكن هناك ذروة لمنتجات PVC ، تم تجميع جميع المجاري من الحديد الزهر. خاصه:
- الشفاطات وأنابيب السحب ؛
- كوع حوض الغسيل
- نقطة الإنطلاق لأنبوب الصرف الصحي للشقة ؛
- نافذة التفتيش على الناهض.
- الجناح نفسه في الشقة.
ولإحكام الربط ، بالإضافة إلى السحب التقليدي ، تم استخدام ما يلي:
- ملاط الاسمنت
- زجاج سائل
- لاصق الايبوكسي
- المطاط ، إلخ.
خامات حديثة
لكن مع ظهور عصر البلاستيك ، تغير كل شيء ، فاليوم يمكن لأي رجل بالغ تقريبًا تجميع وتوصيل سيفون المجاري.
اتصال الصرف الصحي
في أي حمام ، يوجد بالفعل استنزاف للصرف الصحي ، ولكن في المباني الذاتية الخاصة قد لا يكون هذا هو الحال. إذا كانت هذه هي حالتك ، فقبل تثبيت الحمام ، تحتاج إلى حفر ثلاثة ثقوب في الأرض - للصرف الصحي والمياه الساخنة والباردة. علاوة على ذلك ، يتم توصيل الأنابيب المقابلة بها. فقط بعد ذلك يتم تثبيت تركيبات السباكة.
إرشادات خطوة بخطوة حول كيفية توصيل الحمام بالمجاري:
يتم استخدام مموج وسيفون لتوصيل منفذ الصرف الصحي والحمام
قبل تثبيتها ، من المهم التحقق من مستوى الحمام وموقع أنبوب التصريف وقطره. فقط بعد ذلك يتم تحديد تفاصيل السباكة اللازمة ؛
يتم تثبيت الفائض أولاً
هناك اثنان منهم - عبر الممر (عبر ، وسط) وإغلاق. يتم تثبيت من خلال في استنزاف الحمام ، وقفل في الطرف الجانبي. قبل تثبيت الفائض ، تحتاج إلى تجميع السيفون ؛
يعد تجميع السيفون بيديك أمرًا بسيطًا للغاية. يتم إدخال حشية مطاطية سوداء في الهيكل نفسه. يتم تثبيت الجوز في الفائض المركزي ، ويجب دفعه في الفتحة بمقدار 3-4 مم. بعد أن تحتاج إلى الضغط على الحشية في السيفون. لهذا ، يتم ثمل الفائض فيه.
يرجى ملاحظة أن الخيوط البلاستيكية لا تحتاج إلى أن تكون محكمة الغلق ، لذلك لا يتم استخدام شريط FUM. بعد ذلك ، يتم تعيين الإخراج إلى التمويج
يتم تثبيته في الجزء العلوي من السيفون ، فوق قفل الماء ، يجب تركيب حشية مخروطية على هذا الأنبوب. يتم ضغطه بجوز بلاستيكي ؛
هناك نوعان من التمويجات في الحمام: الصرف والصرف الصحي. قطرها صغير ، يتم تثبيتها على الفائض الجانبي. يرتبط هذا التمويج أيضًا بالسيفون بحشية وصمولة. يتم توصيل تمويج المجاري أيضًا بطريقة مترابطة مع الجوز ، ويتم تثبيت الفائض بالمثل ؛
يحتوي كل سيفون على فتحة تنظيف مغلقة بجوز صلب. يجب إغلاق الوصلة بحشية مطاطية (بيضاء أو صفراء). هذا ضروري للإصلاحات العاجلة عند انسداد الصرف ؛
إذا كان لديك أنبوب بلاستيكي للخروج من المجاري ، فعلى الأرجح أنه يحتوي بالفعل على حشية. إذا لم يكن الأمر كذلك ، فأنت بحاجة إلى إغلاق الحامل بشكل إضافي. لتوصيل تمويج المجاري البلاستيكية من حوض الاستحمام إلى الحديد الزهر أو أي أنبوب آخر ، ستحتاج إلى محول خاص ؛
بعد الانتهاء من تجميع مُنشئ السيفون ، تحتاج إلى التحقق من كيفية تثبيته. يتم تثبيت الفائض في الأماكن المقصودة. للقيام بذلك ، يتم وضع شريط مرن مزدوج في الفتحة المركزية للحمام ، وشريط واحد رفيع في الفتحة الجانبية. بعد ذلك ، يتم تثبيت سيفون وتوصيل العلب بالثقوب. بمساعدة الترباس ، تتجذر الشبكة. يتم أيضًا إرفاق تجاوز انتقالي ؛
لتوصيل المجاري والتمويج ، يتم تشحيم الأسطح الجانبية بمانع تسرب السيليكون أو الصابون. سيسهل ذلك توصيل الأنابيب. بعد أن يتم معالجتهم بالإضافة إلى ذلك باستخدام مادة مانعة للتسرب. من المستحسن مد التمويجات بدون مكامن الخلل ، وإلا فلن يمر الماء من خلالها جيدًا.
هذا يكمل عملية توصيل الحمام بالمجاري. تحقق من نقاط توصيل السيفون والفيضانات - لا ينبغي أن تقطر المياه منها. الطريقة الموصوفة هي أبسط وأكثرها تكلفة. يتم توصيل الهياكل النحاسية بطريقة مماثلة ، لكن هذه الشفاطات أغلى بثلاث مرات من تلك البلاستيكية.
فيديو: كيفية توصيل الحمام بالمجاري
مشاكل في بناء نظام الصرف الصحي
الأنابيب القديمة
في سياق العمل على جهاز الصرف الصحي ، يمكن مواجهة عدد من المشاكل. على سبيل المثال ، في مرحلة التفكيك ، قد تواجه أنابيب قديمة مثبتة "بإحكام" على الحائط. هذا ينطبق بشكل خاص على سكان المباني السكنية القديمة. في هذه الحالة ، تحتاج إلى إزالة النهاية القديمة بعناية حتى لا تتلف عناصر نظام الصرف الصحي العام.
المنحدر الصحيح
عند وضع أنابيب جديدة ، يجب مراعاة المنحدر الذي ذكرناه بالفعل. لكن الحقيقة هي أنه أثناء أعمال التثبيت ، يتعرض الهيكل الذي يتم إنشاؤه إلى إزاحة طفيفة. لمنع هذه العملية ، يجب عليك استخدام المشابك مع المزالج.
التسريبات
مشكلة أخرى هي وجود تسرب مستمر نتيجة اختبار وإعادة توصيل الأنبوب بالتركيب. في هذه الحالة ، يتم استخدام مادة مانعة للتسرب قائمة على المادة اللاصقة. يتم تطبيقه على المفاصل. يتم إدخال الشريط المطاطي في التركيب. بعد التجفيف ، يتم اختبار نظام الصرف الصحي مرة أخرى.
يشم
مشكلة شائعة إلى حد ما للحمام هي الرائحة الكريهة. يمكن أن يكون سببه عدة أسباب:
- نقص الماء في ختم الماء ؛
- الأضرار التي لحقت أنابيب الصرف الصحي.
- تدهور شد الأنابيب ووصلات التصريف ؛
- تراكم الحطام في قاع السيفون.
نقص الماء في ختم الماء
قد يكون السبب الأول لنقص المياه في ختم الماء هو وجود أنبوب ضعيف التثبيت في السيفون. الأنبوب ببساطة لا يصل إلى الماء ، والرائحة تمر به. يتم حل هذه المشكلة عن طريق خفض الفوهة 2-3 سم في الماء.
ترهل الأنابيب المموجة.
يمكن أن يحدث هذا العيب إذا لم يتم تأمين الأنبوب بفواصل أو شريط كهربائي.
يعد عدم استخدام الحمام لفترات طويلة أحد العوامل التي تسبب الروائح الكريهة. الماء في السيفون تبخر للتو. لإزالة الرائحة الكريهة ، قم بتشغيل الماء وتهوية الغرفة.
تلف وتدهور الشد والانسداد.
عندما يتشكل صدع في الأنبوب ، يدخل الماء المتسخ إلى الأرض والجدار. ونتيجة لذلك ، تظهر البقع والعفن ، مما يؤدي إلى ظهور رائحة كريهة. يتم غلق الكراك بمادة مانعة للتسرب ، ويتم لف الأنبوب بشريط. يستخدم مانع التسرب أيضًا لاستعادة ضيق وصلات الصرف والأنابيب.
يتم تنظيف السيفون من الحطام المتراكم في الجزء السفلي عن طريق فك قاع السيفون وغسله. لأغراض وقائية ، يتم استخدام العوامل الكيميائية المخصصة لتنظيف المجاري بشكل دوري.
الفروق الدقيقة في وضع الأنابيب البلاستيكية
يتم توصيل أنبوبين متجاورين باستخدام أحد التركيبات. بتعبير أدق ، يحدث التثبيت المحكم للأنبوب في الشريط المطاطي للتركيب. يجب إدخال الأنبوب بالكامل
من المهم جدًا أن تكون التركيبات والأنابيب نظيفة. خلاف ذلك ، بمرور الوقت ، سيتم قطع ختم الاتصال.
لتحسين إحكام المفاصل ، تتم معالجة أطراف الأنابيب بالماء والصابون.
أصعب عملية هي تركيب الناهض. لذلك ، من هذا الموقع يبدأ تركيب نظام الصرف الصحي. أولاً ، يتم تثبيت نقطة الإنطلاق. للقيام بذلك ، يتم وضع الكفة المطاطية ، المشحمة مسبقًا بمادة مانعة للتسرب ، في المقبس السفلي وتوصيلها بنقطة الإنطلاق. تستخدم المشابك لتثبيت الأنابيب والناهض على الحائط.
بعد تجميع الناهض ، يتم توصيل الأنابيب إلى الأماكن التي توجد بها تركيبات السباكة. تحتاج على الفور إلى توفير منحدر نحو الناهض. يجب أن يكون في حدود 2 سم لكل 1 متر من الأنابيب. إذا تم وضع أنابيب الصرف الصحي في وميض الحائط ، فسيتم استخدام المشابك لربطها بإحكام.
بعد أعمال التركيب ، يتم فحص جميع التوصيلات بعناية. ترتبط عناصر الصرف الصحي بالأنابيب. هذا الإجراء ليس صعبًا. يمكن أن تتسبب الصعوبة فقط في توصيل الحمام بالمجاري.
ربط الحمام بالمجاري
لتوصيل الحمام بالأنابيب ، من الأفضل استخدام سيفون مع الفائض. يتطلب تركيبه الامتثال لشرطين:
- خلق فرق ارتفاع مثالي بين المخرج وأنبوب التصريف. يعتمد الحجم المحدد للفرق على ارتفاع مخرج السيفون.
- توفير الوصول إلى السيفون ، وهو أمر ضروري للتنظيف الدوري لتجميع السد.
بالنسبة للأنبوب الذي يربط الحمام بالمجاري ، فإن الخيار الأفضل هو المنتجات البلاستيكية الصلبة. يجب أن يكون لديهم ركبتان ، مما يوفر دورانًا مثاليًا للعناصر. إذا لم يكن من الممكن توصيل وحدات الصرف بأنابيب صلبة ، فيتم استخدام الأنابيب المموجة. عند ربط الأنابيب بأقطار مختلفة ، يتم استخدام المحولات.
يتكون توصيل الحمام بالمجاري من الخطوات المتسلسلة التالية:
- جميع الحشيات المطاطية تناسب مكانها ؛
- يتم تجميع السيفون وتوصيل أنبوب الفائض بالحمام ؛
- مشابك مشدود.
- بمساعدة أنبوب وأنبوب ، يتم توصيل السيفون بفتحة التصريف ؛
- يتم إغلاق المفاصل عند نقاط التلامس بين الحمام والجدار.
يتم توصيل جميع العناصر البلاستيكية دون استخدام مفاتيح مفتوحة أو غازية. يتم العمل يدويًا. خلاف ذلك ، هناك خطر تلف الخيط البلاستيكي.
بعد الانتهاء من أعمال التركيب ، يتم إجراء اختبار أولي لنظام الصرف الصحي. من الضروري تشغيل جميع تركيبات السباكة وتخزين 2-3 دلاء من الماء. عندما تبدأ السباكة في تصريف المياه العادمة في النظام ، يتم سكب دلاء من الماء في الحوض والحوض والمرحاض. في حالة وجود تسريبات ، سيكون من الضروري إعادة تثبيت عناصر الصرف الصحي في مثل هذه الأماكن.
تستعد للاتصال
قبل وضع المجاري في الحمام ، تحتاج إلى تحضير جميع العناصر الهيكلية مسبقًا ، مسترشدًا بنصيحة المتخصصين الموصوفين أدناه. العنصر الرئيسي لضمان الصرف هو السيفون ، مما يجعل من الممكن تنظيف النظام في حالة انسداد المجاري في الحمام. لكي لا يتم الخلط بينك وبين المصطلحات عند شراء هذا المنتج ، عليك أن تتذكر أن هذا الجهاز يحمل اسمين آخرين ، "الربط" أو "نظام الصرف الزائد" للحمام.
كيفية اختيار السيفون
يمكن أن يكون أنبوب تصريف الحمام مصنوعًا من مواد مثل:
- نحاس؛
- نحاس؛
- الحديد الزهر؛
- بلاستيك؛
- منسوج.
عند تركيب المجاري في الحمام لوحدك ، يوصى بشراء منتجات بلاستيكية لا توفر أنابيب مموجة ويكون التصميم صلبًا. يتم اختيار البلاستيك لأن هذا النوع من المواد سهل العمل به ولا يتطلب أدوات خاصة ، كما أن السباكة في الحمام المعدني أو النحاسي تتطلب بعض الخبرة.
عند شراء نموذج سيفون لحمامك ، عليك التفكير في عدد من الميزات:
يمكن تركيب أنابيب الصرف في الحمام بنوعين من السيفون. نوع عالمي مناسب لجميع أحواض الاستحمام حيث لا تتجاوز المسافة بين الصرف والفيضان 57 سم
في الحمامات ذات التصميمات الأخرى ، من الضروري شراء شفاطات خاصة أو يمكن دمجها مع الحمام نفسه من الشركة المصنعة ؛
قبل أن تصنع مجاريًا في الحمام وتشتري سيفونًا ، انتبه إلى سمك الحمام نفسه. معروض للبيع هناك منتجات مصممة لسمك جدران مختلفة للحمام ، ولكن هناك أيضًا نماذج عالمية ؛
دائمًا ما يوفر تركيب مياه الصرف الصحي في الحمام وجود مستهلكين إضافيين في شكل غسالة
لهذه الأغراض ، توجد شفاطات خاصة بها عدة منافذ لتوصيل مصارف الأجهزة المنزلية التابعة لجهات خارجية.
تجدر الإشارة إلى أن السيفون من أي طراز وتصميم يحتاج إلى صيانة دورية ، لذلك قبل إخفاء المجاري في الحمام أو عند إغلاق الحمام بألواح زخرفية ، من الضروري توفير فتحة فحص ذات حجم كافٍ بحيث يكون خط الصرف الصحي في الحمام مع وصول مجاني. عادة في مثل هذه الحالات ، يتم توفير لوحة قابلة للإزالة أو باب مفتوح في المكان الذي يتم فيه توصيل الحمام بالمجاري.
عند تركيب حمام جديد ، يجب مراعاة الارتفاع المطلوب لضمان التدفق الحر. يوفر جهاز الصرف الصحي في الحمام فرقًا بين أدنى نقطة في أنبوب الصرف الصحي ونقطة اتصال السيفون. يجب أن يكون هذا الاختلاف 10-20 سم من أجل الأداء الطبيعي للنظام. في حالة عدم وجود مثل هذا الاختلاف ، سيتم ملء أسلاك الصرف الصحي في الحمام بالماء أو سيترك السائل ببطء شديد.
توصيل الحمام بالمجاري
قبل تجميع المجاري في الحمام بمفردنا ، لسهولة الفهم ، نقوم بتقسيم العملية برمتها إلى نقاط رئيسية في شكل تعليمات خطوة بخطوة. إجراء التثبيت كالتالي:
- يبدأ وضع أنابيب الصرف الصحي في الحمام بفحص تكوين جميع العناصر المعنية ؛
- علاوة على ذلك ، يتم تجميع جميع عناصر السيفون في هيكل واحد ويتم استخدام مادة مانعة للتسرب سائلة لضمان إحكام إغلاق المفاصل بشكل أفضل. عادةً ما يتم تضمين مخطط توصيل الحمام بالمجاري وتعليمات التجميع التفصيلية في المستندات المرفقة بالحمام والسيفون ، بحيث يمكنك إجراء التثبيت بنفسك ؛
بعد تجميع السيفون بالكامل ، يتم تثبيت نظام الصرف الصحي في الحمام ، حيث يتم توصيل أحد طرفي أنبوب السيفون بفتحة تصريف الحمام ، والآخر بأنبوب مدخل نظام الصرف الصحي ؛
في المرحلة الأخيرة ، يتم توصيل أنبوب الفائض
في هذه الحالة ، من المهم مراقبة شد جميع الحشيات المطاطية عند المفاصل. يجب ألا تحتوي أنابيب الصرف الصحي في الحمام على أقسام مضغوطة ، سيؤدي ذلك إلى تشوه البلاستيك وتشققه.
يمكن الاطلاع على كيفية تجميع السيفون وتوصيله بشكل صحيح في الفيديو لهذه المقالة.
التحضير لاختيار توصيل المواد وتركيب الحمام
قبل توصيل الحمام بالمياه وأنابيب الصرف الصحي ، تحتاج إلى تحضير المواد واختيار مكان لإصلاح الوعاء. تكمن المشكلة الرئيسية في تحديد ارتفاع التثبيت الصحيح من أجل توصيل السيفون بشكل صحيح ، لتخمين موقع الخلاط ، إذا تم اختيار نموذج مثبت على الحائط فوق حافة الحمام.
مخطط تركيب وتوصيل السباكة في الحمام
بالتزامن مع التوصيل بالمجاري ، يتم تركيب الخلاطات

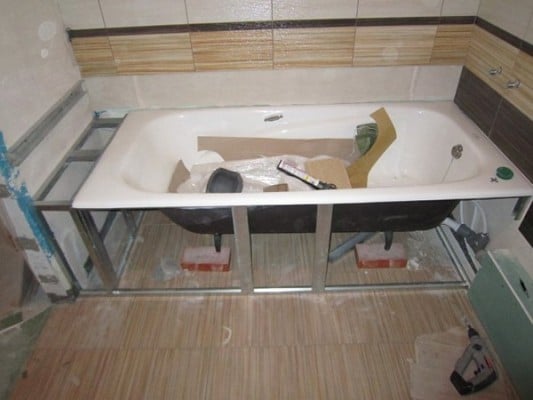

تركيب الحمام: نقاط مهمة
الشروط الرئيسية التي يجب توافرها أثناء التثبيت للتوصيل الصحيح للحمام:
- حدد الارتفاع بشكل صحيح من الأسفل إلى الأرض.
- قم بمحاذاة وإصلاح الوعاء بالمستوى.
- قم بتثبيت شاشة زخرفية بشكل صحيح.
اختيار الموقع وضبط ارتفاع التركيب
يجب تحديد المسافة من الأرض إلى أدنى نقطة في القاع مع مراعاة ارتفاع مخرج أنبوب الصرف الصحي. المعيار الثاني هو نوع وعمق خزان السيفون ، المسافة من أنبوب المخرج إلى الأرض. كلما تم تثبيت الحمام على ارتفاع أعلى ، ستنشأ مشاكل أقل أثناء التثبيت.
ارتفاع التثبيت هو أهم شرط لاتصال ناجح
يجب أن تكون المسافة في الارتفاع بين الأنبوب وصرف المجاري 4-6 سم على الأقل. سيضمن ميل الأنبوب من مخرج السيفون إلى الوصلة بالناهض تصريف المياه بسرعة وكافية سيضمن عمق السيفون عدم وجود رائحة كريهة من البالوعة. في ظل الظروف القياسية ، يكفي تركها من قاع الوعاء إلى مخرج المجاري من ارتفاع 15-25 سم.
تسوية البانيو بمستوى ليزر
بعد التثبيت ، تحتاج إلى تسوية الحمام ، وتحديد مستوى الانحراف على طول الحافة العلوية الأفقية. يجب رفع الزاوية التي يتم خفضها أسفل المستوى.
أنواع الشفاطات: أيهما أفضل للاختيار
يعتمد اختيار طراز ومواد التصنيع على البيانات الأولية: عند التثبيت على حمام جديد ، يمكنك اختيار أي سيفون تقريبًا ، إذا كان من الممكن ضبط ارتفاع الوعاء. عند استبدال السيفون القديم ، سيكون عليك التركيز على نوع الوعاء وارتفاعه ، واختيار المنتج وفقًا للقياسات.
حتى النماذج غير المكلفة مجهزة بتمويج للتوصيل
المواد الرئيسية لتصنيع الشفاطات ذات الميزانية المحدودة هي مادة البولي بروبيلين والـ PVC. متطابقة تمامًا في المظهر ، تختلف المواد اختلافًا جذريًا في الأداء.
أبعاد الجزء وقطر الأنبوب
تعتبر مجموعة البولي بروبلين أغلى ثمناً ، لكنها ستستمر لمدة عامين أطول من سيفون PVC. هيكل المادة سلس ، بدون خشونة ومسام: لا يتم ترسيب البلاك على الجدران الملساء ، مما يضيق التجويف الداخلي للأنابيب. خيوط توصيل البروبيلين أقوى من خيوط PVC: هناك مخاطر أقل لكسر الأجزاء الهشة عند الشد.

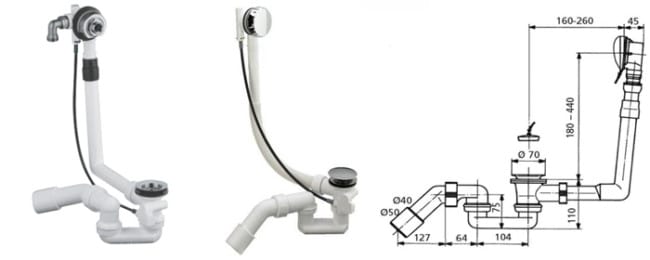

تصنيف الوظيفة:
- الشفاطات الكلاسيكية. يتم استكمالها بأنبوب بلاستيكي أو مرن يربط المخرج من الفائض إلى الصرف. يتمتع التصميم البسيط بميزة المتانة وغياب الآليات التي غالبًا ما تفشل.العيب هو الحاجة إلى إغلاق الصرف بغطاء قبل تجميع المياه.
- منتجات نصف آلية. بالإضافة إلى الأنبوب الممتد من الفائض إلى قاع السيفون ، تم تجهيز السيفون بآلية كبل. الرافعة موجودة داخل الفائض. يؤدي تدوير المقبض إلى إغلاق الصرف - ليست هناك حاجة لاستخدام الغطاء الموجود على السلسلة والانحناء لأسفل لتثبيت القابس.
الطرز التلقائية - مريحة ولكنها باهظة الثمن وغير موثوقة
- انقر كلاك أو التلقائي. لتجميع المياه أو تصريفها ، ما عليك سوى الضغط على الزر أو تدوير الرافعة - سيتم إغلاق الصرف السفلي تلقائيًا.
ما تحتاجه للتجميع: الأنابيب والمحولات
بالإضافة إلى السيفون ، ستحتاج إلى:
أنبوب المجاري ، وإذا لزم الأمر ، منعطف. من الأفضل شراء الأنابيب البلاستيكية الصلبة. إذا لم يكن هناك مساحة لتركيب أسلاك صلبة ، فسيتعين عليك تركيب أنبوب مرن مموج. قطر أنابيب الصرف الصحي المحلي قياسي - 40 ملم.
محول مرن للبلاستيك
إذا كان قطر أنبوب المجاري يختلف عن قطر أنبوب تصريف الحمام ، فيجب تحضير المحولات. لتوصيلات الأنابيب البلاستيكية - غلاف مموج مطاطي 50 مم × 40 مم. في الشقة ذات الناهض القديم من الحديد الزهر ، ستحتاج إلى تثبيت محول 73 مم (القطر القياسي لأنابيب الحديد الزهر) × 40 مم.
- شريط FUM ، سيليكون لتشحيم الأختام المطاطية (الجوانات) ، مانع التسرب المقاوم للرطوبة لمعالجة المفاصل وحواف الحمام ، طقم إصلاح الحشية.
- سكين لقطع البلاستيك ، إذا كنت بحاجة إلى قطع خرطوم أو أنبوب مموج.
كيفية توصيل السباكة بحوض الاستحمام
بعد تثبيت وصلة الصرف الصحي ، يتم تركيب الخلاط. مع ذلك ، سيتم توصيل الحمام بإمدادات المياه. منافذ المياه عبارة عن فتحات في الجدار تتصل بها منافذ من الناهض المركزي.
أفضل طريقة للتحقق هي تشغيل الماء والاستحمام نصف. مع هذا الضغط ، ستظهر جميع الوصلات الهشة نفسها على الفور. يتم شد المثبتات التي تم اكتشاف تسربها ومعالجتها باستخدام مواد منع التسرب.
بعد الانتهاء من المرحلة الرئيسية من أعمال الإصلاح في الحمام وشراء السباكة ، يبقى توصيل الحمام بالمجاري وربطه بإمدادات المياه.
اختيار مكان وتركيب وعاء.
تجميع السيفون.
اتصال بمخرج أنبوب الصرف الصحي.
اتصال بإمدادات المياه.
التحقق من التثبيت الصحيح ، وضيق.
ما يهدد التثبيت والاتصال غير الصحيح
رائحة الحمام مثل مياه الصرف الصحي - لماذا يحدث هذا؟ مع مثل هذا السؤال ، غالبًا ما يسأل سكان الشقق التي تم فيها تغيير الحمام أو المغسلة مؤخرًا سباكين. والجواب بسيط - أخطاء أثناء تثبيت السيفون.
إذا نتن الحمام ، فهذا يعني شيئًا واحدًا فقط:
- إما أن المصراع الهيدروليكي لا يتعامل مع واجباته ؛
- أو أن هناك اتصالًا متسربًا بين السيفون والسفينة المستقبلة ، والتي من خلالها تدخل روائح المجاري إلى الغرفة.
وفقًا لسباكين ذوي خبرة ، غالبًا ما ينتن في الحمام بسبب انخفاض نصف قطر أنبوب التصريف من الخرطوم المموج الذي يتكون منه السيفون.
المرجعي:
حجم المياه الموجودة فيه لا يكفي لتحمل الضغط الجوي للصرف الصحي العام. و "تضغط" من خلال سدادة الماء فتتغلغل الروائح الكريهة في الغرفة.
