أي حشية لمبرد التدفئة أفضل

مخططات الأسلاك

قبل تثبيت المبرد بنفسك ، حدد طريقة توصيله بالشبكة. المخططات الأكثر استخدامًا هي:

1. مخطط جانبي (من جانب واحد) لتركيب مشعات التدفئة ، حيث يتم توصيل الأنبوب الذي يزود المبرد الساخن بالأنبوب العلوي للسخان. أنبوب المخرج متصل بالأنبوب السفلي. هذا يضمن انتقال حرارة عالية. عند التوصيل بالعكس ، عندما يكون أنبوب الإمداد متصلاً من الأسفل ، وأنبوب المخرج متصل من الأعلى ، ينخفض ​​نقل الحرارة بشكل كبير. يتطلب مثل هذا الاتصال في نظام أحادي الأنابيب تركيب وصلة مرور تسهل تشغيل النظام.
2. يكون التوصيل القطري الثاني لمبرد التدفئة على النحو التالي. يتم توصيل الأنبوب الذي يزود المبرد الساخن بالأنبوب الفرعي العلوي للبطارية ، ويتم توصيل "العودة" أدناه ، على الجانب الآخر من جهاز التسخين. يُنصح بهذا الاتصال إذا كانت البطارية طويلة وتحتوي على عدد كبير من الأقسام. تصميم قطري يضمن أقصى قدر من نقل الحرارة. ولكن إذا تم توصيل أنبوب الإمداد من الأسفل ، وتم توصيل أنبوب المخرج من الأعلى ، فإن نقل الحرارة سينخفض ​​بنسبة 6-10٪.
3. يتم استخدام الطريقة الأخيرة - التوصيل السفلي لمشعات التدفئة - عندما يريد المستهلك إخفاء أنابيب التدفئة في الحائط أو في الأرض أو بالقرب من سطحه. مع ذلك ، يتم توصيل الأنابيب المباشرة والعودة من أسفل المبرد ، ولكن من جوانب مختلفة. يتميز مخطط التوصيل هذا (المعروف أيضًا باسم "لينينغراد") بجماليات ، فضلاً عن انخفاض انتقال الحرارة. فقدان الحرارة يصل إلى 15٪.

يمكنك أن تسأل الخبراء عن تكلفة تركيب مشعاع التدفئة ، وربما توافق على خدماتهم. سيخبرك الحرفيون المتمرسون بمخطط الاتصال الذي يجب اختياره والعناصر الإضافية اللازمة للتثبيت.

للقيام بذلك ، يتم أولاً تفريغ المبرد من مشع واحد ، والذي يتغير إذا كان يمكن توطينه عن طريق إغلاق الصمامات عند المدخل ؛ أو من نظام الأنبوب الواحد بأكمله. عند القيام بعمل في مبنى سكني ، يجب عليك الاتصال بمكتب الإسكان حتى يقوم موظفوه بتصريف المياه من الناهض حيث يتم تنفيذ الاستبدال. بعد ذلك يمكنك إزالة المبرد القديم.

لتثبيت مشعاع التدفئة بنفسك ، تحتاج أولاً إلى تثبيت معدات الإغلاق والتحكم عليه.

بعد التثبيت ، يجب أن يتم تجعيد التوصيلات.

بعد أن تعرفت على كيفية تثبيت مشعات التدفئة بشكل صحيح ، يجدر التفكير فيما إذا كنت بحاجة إلى القيام بهذا العمل بنفسك. إذا لم تكن لديك المهارات اللازمة لتركيب أجهزة التدفئة ، فمن الأفضل توظيف محترفين ، بعد أن اكتشفوا مسبقًا أسعار تركيب مشعات التدفئة في المنطقة التي سيتم تركيبها فيها.

مما سبق ، يترتب على ذلك أن تركيب بطاريات التدفئة يمكن أن يكون بسيطًا للغاية إذا قمت في البداية بالتحضير جيدًا لها ودراسة جميع الإرشادات التي تأتي مع الجهاز. بعد تنفيذ جميع الإجراءات بالتسلسل المحدد ، سيكون نظام التدفئة متينًا وسيستمر لعقود.

• كيف تصب الماء في نظام تدفئة مفتوح ومغلق؟
• مرجل غاز خارجي شعبي روسي الصنع
• كيف تنزف الهواء بشكل صحيح من المبرد؟
• خزان التمدد للتدفئة المغلقة: الجهاز ومبدأ التشغيل
• غلاية الغاز ذات الدائرة المزدوجة المثبتة على الحائط Navien: رموز الخطأ في حالة حدوث عطل

اقتراحات للقراءة

2016-2017 - بوابة التدفئة الرائدة. جميع الحقوق محفوظة ومحمية بموجب القانون

يحظر نسخ مواد الموقع. أي انتهاك لحقوق التأليف والنشر يستلزم مسؤولية قانونية. جهات الاتصال

توصيات لتركيب التدفئة الكهربائية

إذا كنت تقوم بالتدفئة الكهربائية في منزلك لأول مرة ، فسيكون من المفيد معرفة بعض الميزات:

• يجب أن يتم تنفيذ جميع الأعمال مع انقطاع الكهرباء ؛
• يجب تثبيت فتحة تهوية على كل مبرد - سيساعدك ذلك على التخلص من الجيوب الهوائية أثناء التشغيل ؛
• خزان التمدد - أعلى نقطة في النظام ، يتم تثبيتها عادةً في العلية أو فوق المرجل ؛
• نظرًا لأن الغلاية الكهربائية لا يمكنها الاستغناء عن الكهرباء ، فمن الجيد الحصول على مولد في حالة انقطاع التيار الكهربائي غير المتوقع ، فمن الضروري بشكل خاص في تلك المنازل التي يوجد بها انقطاع متكرر للتيار الكهربائي ؛
• قبل البدء الأول ، تحتاج إلى تشغيل النظام والتحقق من التوصيلات بحثًا عن التسريبات ؛ بعد ذلك ، يمكنك توصيل جميع الأجهزة الكهربائية.

بشكل عام ، نظام التدفئة الكهربائية سهل التركيب والاستخدام وهو اختيار جيد للمنازل الريفية.

من عام 2000

تركيب نظام التدفئة في المنزل.

في منزل خاص ، يُنصح بالتفكير في نظام التدفئة مسبقًا ، حتى في مراحل تصميم وبناء المنزل. عند تركيب غرفة المرجل ، وكذلك عند توزيع نظام التدفئة ، يمكن أن يحقق ذلك فوائد كبيرة لك.

من الممكن توفير مجموعة متنوعة من المنافذ الفنية مسبقًا المخصصة لهواة الجمع والناهضين ، ومن المستحسن استخدام غرفة منفصلة لغرفة المرجل. من الممكن إيجاد طريقة للخروج من أي موقف بأقل قدر من الخسائر بفضل التقنيات الحديثة. هذا مفيد بشرط أن يكون المنزل قد تم بناؤه بالفعل.

لبدء العمل على تركيب أنظمة التدفئة في المنزل ، يجب استيفاء شرط مهم - يجب تثبيت النوافذ في المنزل ، كما يجب ترتيب السقف. في العالم الحديث ، يجب وضع أنابيب التدفئة بأسلاك مخفية ، أي في أخاديد خاصة أو في الأرضية

من المستحسن تنفيذ الأنابيب على طول الأرض في ذراع التسوية. إذا لم يكن ذلك ممكنًا ، فيمكن وضع الأنابيب مباشرة في الجدران. في كثير من الأحيان ، يتم استخدام بطانة الجدران في المنازل الموجودة في الطابق الثاني ، حيث تكون الأرضية في أغلب الأحيان خشبية.

يجب أن يتم تركيب التدفئة في البلد حتى اللحظة التي يتم فيها سكب ذراع التسوية ، يجب أن يتم لصق الجدران بالفعل. يجب تعليق المشعات قبل الجبس ، حيث يجب في كثير من الأحيان تسوية المشعات ، ولهذا سيتعين عليك التقاط الجص وتصحيح الاستنتاجات. يستخدم العديد من مالكي المنازل الخاصة تركيب التدفئة ، والذي يتم على مرحلتين: في المرحلة الأولى ، يتم تنفيذ منافذ الأنابيب بهامش ، في المرحلة الثانية ، يتم عمل الجص ، ويتم تعليق المشعات وتوصيلها. تستغرق طريقة التثبيت هذه وقتًا أطول بكثير.

للحصول على أقصى قدر من الدقة ، من المستحسن استخدام تقنية معينة. أولاً ، قم بتعليق المشعات ، ولا ينبغي إزالة الفيلم من المشعات ، بل يجب أن يظل في مكانه حتى يبدأ نظام التدفئة. عند إجراء استنتاجات حول المشعات من الجدران ، من الضروري تحديد حدود الستروب مسبقًا ، وبعد ذلك فقط من الضروري إزالة المشعات والخدع. بعد التحضير الكامل للبوابات ، تحتاج إلى تعليق المشعات ، وإنشاء أسلاك كاملة لأنابيب التدفئة ، وتوصيلها بالمشعات.

ثم من الضروري ، باستخدام المرمر أو محلول خاص ، إصلاح الأسلاك عند نقاط الخروج من الجدران. يمكن إزالة المشعات بعد جفاف هذه المحاليل تمامًا. يجب اتباع توصية مهمة واحدة - يجب تخزين المشعات قدر الإمكان من إنهاء العمل. يجب عدم ترك المشعات في موقع الإصلاح ، حيث لن يتمكن الفيلم من حمايتها من التلف والأوساخ.

يمكن عمل الأسلاك المخفية حتى بعد الانتهاء من العمل. يمكن حمل الأنابيب على طول الجدران في صندوق خاص. تسمى هذه الطريقة "توصيلات القاعدة". تقدم العديد من الشركات المصنعة للأنابيب الغربية بالفعل على الفور نظام أسلاك القاعدة الجاهزة ، حيث يتم التفكير في جميع المكونات والمواد على الإطلاق.لكن يمكنك القيام بكل هذا بنفسك. للقيام بذلك ، يكفي استخدام صندوق بلاستيكي يذكرنا بالصندوق المستخدم في الأسلاك الكهربائية.

يُنصح بتوصيل الأنابيب المحملة على طول الجدران فقط ، ولكن في نفس الوقت تحتاج إلى التراجع حوالي خمسة عشر سنتيمتراً. من أجل تصريف النظام بشكل صحيح ، تم استخدام المنحدرات نحو الصنابير مسبقًا. في الأنظمة الحديثة ، هذه الطريقة اختيارية تمامًا.

الشرط الوحيد لوضع الأنابيب هو عدم وجود جيوب هوائية. إذا تعذر الوفاء بهذا الشرط ، فسيلزم تركيب فتحة تهوية تلقائية في أعلى نقطة.

قليلا من النظرية

دون الخوض في تعقيد العمليات الفيزيائية ، سنحاول ببساطة وصف أي نظام تدفئة.

يبدو وكأنه حلقة مفرغة من الطرق السريعة يتحرك على طولها المبرد. عادة ما يكون عبارة عن ماء ، وغالبًا ما يكون سائلًا أو بخارًا خاصًا. وفقًا لذلك ، فإن النظام لديه:

• جهاز يسخن الماء في بداية الدورة
• خط الأنابيب الذي يتحرك من خلاله المبرد
• الأجهزة التي تنقل الحرارة من النظام إلى الغرف المدفأة

ينطلق المبرد من الحرارة بسبب انتقال الحرارة وبالتالي يبرد ، ويعود المبرد إلى السخان. هنا يتم تسخينه مرة أخرى ، وتتكرر الدورة بأكملها. ومرات عديدة.

يمكن استخدام الخشب والفحم والجفت والغاز وزيت الوقود والمزيد كوقود.

اختيار نظام تدفئة لمنزلك

تم تحديد مسألة اختيار نظام التدفئة في البداية. يمكنك بالطبع ممارسة البلاغة حول إنشاء أنظمة موفرة للطاقة عصرية اليوم ، أو الألواح الشمسية ، أو مولدات الرياح ، أو أي شيء آخر. ولكن إذا كنت جادًا في إنشاء نظام عمل بيديك يوفر حرارة كافية لمنزلك ، فأنت بحاجة إلى التخلص من تخيلاتك والبدء في العمل.

يعتبر الغاز هو النوع الرئيسي والأكثر تكلفة من الوقود ، وهو أرخص ثمناً وأكثر كفاءة من الأنواع الأخرى. لذلك - إذا كان هناك غاز ، فأنت بحاجة إلى اختيار نظام تدفئة يعمل على هذا الوقود بشكل لا لبس فيه. إذا لم يكن كذلك ، فعليك التفكير في خيارات أخرى.

في الواقع ، جميع الأنظمة الحديثة متشابهة مع بعضها البعض وتختلف فقط في نوع الوقود والمبرد وطريقة وضع الخطوط ونوع توصيل أجهزة التدفئة. وبالطبع سنتحدث عن نظام مستقل غير متصل بالاتصالات المركزية (المدينة ، من غرفة المرجل ، وغيرها).

ومزيد من التفاصيل. عليك أن تقرر ما إذا كنت ستقوم بتدفئة المبنى فقط ، أم أنك لا تزال بحاجة إلى مصدر الماء الساخن. في الحالة الأولى ، هناك حاجة إلى غلاية ذات دائرة واحدة ، وفي الحالة الثانية ، مرجل مزدوج الدائرة.

ضع في اعتبارك نظام تسخين مياه مستقل مع غلاية مزدوجة الدائرة تعمل بالغاز الطبيعي.

جهاز أرضيات الماء الدافئ

تسمح لك التدفئة تحت الأرضية بتوزيع الطاقة الحرارية بالتساوي وتحقيق وفورات كبيرة. اضغط للتكبير.

يتضمن تسخين أرضية الماء استخدام مبرد ساخن كمصدر رئيسي للطاقة الحرارية ، والذي يسخن الغرفة عن طريق المرور عبر الأنابيب الموضوعة في الأرضية.

غالبًا ما توجد أرضيات الماء الدافئ في المنازل الريفية. نشأ هذا الوضع لعدد من الأسباب الوجيهة.

أولاً ، في شقة متصلة بنظام تدفئة مركزي ، يُمنع تركيب تدفئة أرضية بسبب خطر زيادة المقاومة الهيدروليكية.

ثانيًا ، يجب ألا تتصل بخطوط أنابيب نظام إمداد الماء الساخن ، لأن الماء ، بعد مروره عبر نظام التدفئة تحت الأرضية ، يعود إلى مصدر الماء الساخن المشترك الذي تم تبريده بالفعل.

وبالتالي ، في شقة المدينة ، يُنصح باستخدام تدفئة أرضية كهربائية ، وفي منزل ريفي - الماء. يجب استخدام التدفئة تحت الأرضية لتسخين المياه فقط في المباني والمباني المعزولة.

ليس من الضروري إجراء أعمال العزل المائي الأولية (لا تصر معظم الشركات المصنعة للمكونات على تنفيذ هذا الإجراء).

أنواع مختلفة من الأرضيات المائية

يمكن أن يحتوي تسخين المياه ، المثبت تحت الأرض ، على الأنواع التالية:

1. أسمنت.
2. الشقة.

يتضمن الخيار الأول وضع أرضية مائية بملمس خرساني ، والثاني - دون وضع ذراع التسوية.

يمكن وضع أرضيات التزيين على ألواح من الألومنيوم من خلال حشوة من البوليسترين (نظام البوليسترين) أو على أرضية سفلية خشبية أو جذوع الأشجار (نظام خشبي).

في هذه المقالة ، سوف نتناول بالتفصيل تسلسل تركيب أرضية مائية خرسانية ، لأنه هو الذي حصل على أكبر توزيع وشعبية.

التركيب النموذجي لنظام تسخين المياه

يتم تمثيل أي نظام تدفئة يتضمن أرضية دافئة (ماء) بالعناصر الرئيسية التالية:

1. أنابيب البوليمر أو المعدن-البوليمر.
2. مواد العزل الحراري.
3. مضخة الدورة الدموية.
4. صمامات الإغلاق (الصمامات الكروية) وصمامات التحكم (صمامات التحكم).
5. المجمعات والتجهيزات والسحابات.

لا يمكن تركيب نظام التدفئة ، الذي يؤدي وظيفة مساعدة ، بيديك فحسب ، بل يوفر أيضًا حسابًا أوليًا مستقلًا.

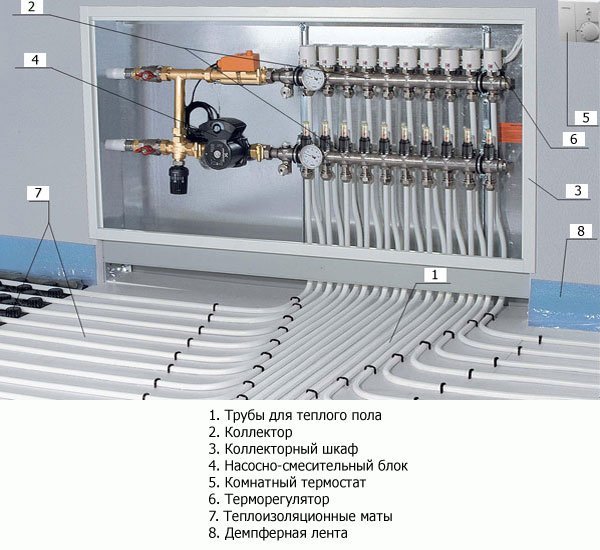

تكوين نظام التدفئة. اضغط للتكبير.

في الحالة التي يكون فيها المصدر الرئيسي للحرارة هو التسخين ، والذي يتم تمثيله حصريًا بأرضية واحدة مسخنة بالماء ، يوصى بطلب تطوير حل تصميم من متخصصين متخصصين.

أنواع أنظمة التدفئة

يعتمد مستوى الإمداد الحراري بشكل مباشر على نوع نظام التدفئة في شقة أو منزل. وفقًا لمخطط توصيل الأنابيب ، يمكن التمييز بين 3 أنواع من الأنظمة: نظام أحادي الأنابيب ، ونظام ثنائي الأنابيب واستخدام مجمّع.

نظام ثنائي الأنابيب

يتضمن نظام التسخين ثنائي الأنابيب تدفق المبرد الساخن إلى كل مشعاع على حدة (اتصال متوازي) ، أنبوب واحد في كل مرة. وبالتالي ، يتم إحماءهم جميعًا إلى نفس درجة الحرارة. ويدخل السائل المبرد في أنبوب إرجاع منفصل وينتقل إلى المرجل لإعادة التسخين. في هذه الحالة ، يتم تبسيط قواعد تركيب مشعات التدفئة. في الواقع ، للاستبدال ، من الممكن فصل مشعاع قديم واحد فقط من النظام.

بعض الاستنتاجات

الاستنتاج الرئيسي من كل ما سبق هو أن نظام التدفئة الذي يعمل بنفسك لمنزل خاص يعد مهمة ممكنة. لحلها ، ما عليك سوى تذكر ما يلي:

1. لتنفيذ الخطة ، يجب الامتثال لقواعد العمل التي تحددها القواعد. بادئ ذي بدء ، يتعلق هذا بالمشروع والحسابات المختلفة.
2. إذا كان هناك مشروع ، فمن السهل جدًا اختيار المعدات اللازمة ، كما أنه من الأسهل والأكثر كفاءة تنفيذ العمل.
3. تعتمد جودة العمل بشكل مباشر على الامتثال للتكنولوجيا. إذا كنت تريد أن تفعل كل شيء بنفسك ، فسوف يستغرق الأمر بعض الوقت للدراسة.
4. يجب أن تنتهي كل مرحلة من مراحل العمل بفحص ضيق وقابلية تشغيل النظام.
5. عند القيام بعمل مخفي ، يجب عدم تغطية الوصلات وخطوط الأنابيب بمواد التشطيب دون فحصها تحت الضغط.

وأخيرا. من غير المحتمل أن تكون قادرًا على الخوض في مثل هذا السؤال في أمسيات ، مستلقية على الأريكة. لكن الدراسة التدريجية والمنتظمة لتركيب نظام التدفئة أمر متروك للجميع.
