كيفية تركيب تدفئة أرضية من أنابيب البولي بروبلين

قيد التوقيف

لا توجد صعوبات في تركيب أنابيب البولي بروبلين. المواد مريحة للغاية وعملية في العمل بحيث تسمح لك بتثبيت التدفئة تحت الأرضية بنفسك. هنا من الضروري أن نتذكر تعقيدات التصميم. للتدفئة تحت الأرضية ، من المهم الامتثال لخطوة مد الأنابيب. عند استخدام أرضيات الماء الدافئ كتدفئة رئيسية ، يجب أن يتم وضع خط الأنابيب على درجات من 12 إلى 15 سم ، وإذا كنت ترغب في جعل التدفئة الأرضية أكثر كثافة ، فيجب أن تكون خطوة مد الأنبوب 30 سم.

في حالة الطوارئ المصاحبة لكسر في دائرة التسخين الرئيسية ، يتم إجراء أعمال الإصلاح. يمكنك العثور على مكان اختراق أنبوب البولي بروبلين باستخدام جهاز تصوير حراري ، أو باستخدام خريطة - رسم تخطيطي لأرضيات التدفئة. بعد إزالة ذراع التسوية ، يتم قطع المنطقة التالفة واستبدالها بجزء جديد. يتم تحقيق إحكام الوصلات من خلال أعمال اللحام. أنابيب البولي بروبلين في هذا الصدد مريحة للغاية وعملية.

هناك حاجة إلى تدفئة أرضية إضافية في جميع مناطق بلدنا: يتم تبريد الطوابق الأولى من المباني السكنية معظم أيام العام. حل المشكلة هو تركيب نظام تدفئة منفصل تحت ذراع التسوية. في أغلب الأحيان تستخدم أنابيب البولي بروبلين كموصل.

إيجابيات وسلبيات تدفئة الأرضية المصنوعة من أنابيب البولي بروبلين

هل يستحق اختيار منتجات لتنظيم تدفئة الأرضية وهل يمكن سكب أنابيب البروبيلين بالخرسانة تحت ذراع التسوية؟

لنبدأ بإيجابيات استخدام المادة:

• مقاومة تغيرات درجة الحرارة والضغط ؛
• الموصلية الحرارية المنخفضة تقلل من فقدان الطاقة الحرارية ؛
• انخفاض تكلفة الأنابيب وتركيبها وصيانتها ؛
• لا توجد رواسب على الجدران الداخلية.

• إن المرونة المنخفضة للأنابيب التي لا تقل عن 8 أقطار تجعل من الصعب تحديد ملامحها "؛
• درجة الحرارة في الغرفة أثناء التمديد محدودة - لا تقل عن + 15 درجة مئوية ؛
• معامل التمدد الخطي العالي - يمكن للموصلات تغيير أبعادها عند تعرضها للماء الساخن. من الممكن وضع أنابيب البولي بروبلين في ذراع التسوية الأرضية ، ولكن من الضروري حسابها واختيارها بشكل صحيح بحيث لا توجد ضغوط داخلية يمكن أن تؤدي إلى التآكل السريع.

قواعد وضع الكنتور

لضمان التشغيل الفعال لنظام التدفئة هذا ، يلزم الامتثال للقواعد الأساسية لوضع الدوائر. يجب ألا يتجاوز طولها الإجمالي 80 مترًا ، وللتسخين المنتظم ، يصل الطول الأمثل إلى 50 مترًا ، والقطر القياسي 2 سم.
يتم إجراء حساب الكفاف وخطواته لكل غرفة على حدة ، خاصةً إذا كانت لديهم ظروف درجة حرارة مختلفة.

عملية التدفئة تحت الأرضية

يمكن تنفيذ وضع الأنابيب باستخدام مخططات مختلفة:

• حلزوني؛
• الحلزون المزدوج؛
• ثعبان - حلقات
• حلزون.

يعتمد اختيار المخطط المناسب على معلمات الغرفة والغرض الوظيفي لمناطقها. على سبيل المثال ، ستضمن الدائرة الحلزونية تدفئة موحدة للغرف ذات الشكل الصحيح ، ويكون الثعبان أكثر ملاءمة بحيث يدخل المبرد الساخن أولاً إلى المناطق الباردة ، ثم يسخن أجزاء أخرى من الغرفة.

وضع الأنابيب الحلزونية

بعد وضع أنابيب البولي بروبلين ، يتم تثبيتها بمشابك لشبكة تقوية معدنية. ثم يتم توصيلهم بالدوائر ، ويتم ملء النظام بالماء للتحقق من عدم وجود تسربات فيه. يجب أن يكون الضغط في النظام 1.5 مرة من ضغط العمل ، ولكن لا يقل عن 6 بار. علاوة على ذلك ، يزداد الضغط إلى المؤشر السابق كل نصف ساعة على الأقل 3 مرات ، ثم يُترك ليوم واحد. إذا لم ينخفض ​​الضغط خلال هذا الوقت بأكثر من 2 بار ، فسيتم التمديد بشكل مثالي.

جهاز تسخين أرضية الماء

لترتيب مثل هذه الأرضية ، من الضروري وضع أنابيب يتم من خلالها تدوير الماء الساخن ، والتي يمكن أن يكون مصدرها تدفئة مركزية أو غلاية منفصلة.
أحد أكثر الطرق شيوعًا لتركيب التدفئة تحت الأرضية هو نظام تسخين الخرسانة. يمكن تقسيم جميع الأعمال إلى عدة مراحل: رسم المشروع ، وإعداد الأرضية ، ووضع الشبكة والأنابيب ، وصب الخرسانة ، ووضع الطلاء النهائي.

يعد إعداد مشروع للعمل المستقبلي أمرًا إلزاميًا ، خاصةً إذا كان من المخطط عزل الأرضيات على مساحة كبيرة. عند التصميم ، يجب أن يؤخذ في الاعتبار ما تتكون منه الأرضيات والجدران والعناصر الأخرى. يعد ذلك ضروريًا لحساب درجة الحرارة المطلوبة ، والتي يجب أن تكون في الغرفة. ثم تحتاج إلى تحديد موقع تركيب المرجل ، المجمع. بعد ذلك ، من الضروري وضع مخطط للأنابيب ، وتحديد طول الدائرة والقطر ، بالإضافة إلى معلمات أخرى.

يجب ضبط درجة حرارة ماء التسخين على أساس حساب يأخذ في الاعتبار نوع الغرفة ونوع الأرضية ودرجة حرارة التصميم الخارجي. كقاعدة عامة ، يكون الحد الأقصى لمستوى درجة الحرارة للتدفئة الأرضية +45 درجة بمعدل تدفق ماء 0.3 م / ث لتوزيع سلس للحرارة.

العمل التحضيري

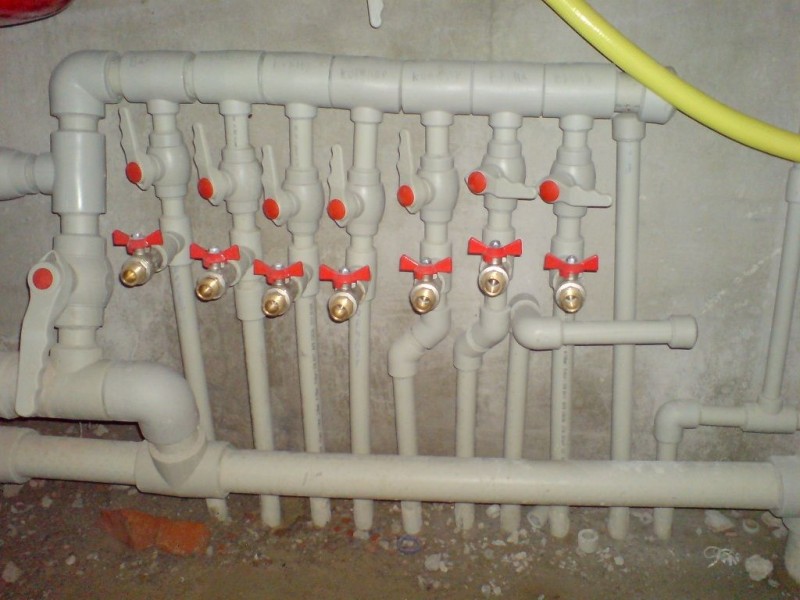

من الأفضل وضع خزانة التجميع على الحائط بالقرب من الأرض

لكي يمر التصميم الحراري للغرفة وفقًا للقواعد ، من الضروري بدء العمل بتركيب خزانة تجميع - أساس الأرضية الدافئة المستقبلية المصنوعة من أنابيب البولي بروبيلين. إنه مصمم لربط جميع الدوائر وموقع عناصر الضبط. من الأفضل وضعه على الحائط بالقرب من الأرض. يتم توصيل أنابيب الإمداد بالمياه الساخنة والعودة بالخزانة التي تتصل بها مجموعة المجمع.

المرحلة التالية هي وضع العزل المائي المناسب للبولي إيثيلين. إنها متداخلة ومتصلة بشريط لاصق. يجب لصق شريط مثبط حول محيط الغرفة التي يتم فيها تركيب التدفئة تحت الأرضية. سوف يمنع تكسير ذراع التسوية عند حدوث التمدد الحراري.

ثم يتم وضع العزل. إذا لم يتم ذلك ، فإن معدل فقد الحرارة سيكون 40٪. يعتمد اختيار المادة على حسابات فقد الحرارة أثناء تحضير المشروع. يمكن استخدام الصوف المعدني أو البوليسترين أو الفلين التقني أو مواد أخرى كعزل حراري. يمكنك استخدام نسخة خاصة لأرضية الماء ، وهي مزودة بسطح عاكس.

وضع ملامح أرضيات البولي بروبلين

يعتمد قطر الأنبوب وخطوة التمديد على الموقع المحدد. في الأماكن الباردة (عند الباب الأمامي ، بالقرب من النوافذ) ، يتم وضع أنابيب البولي بروبلين في كثير من الأحيان ؛ في الأماكن التي سيقف فيها الأثاث ، فإنها لا تتناسب. لإصلاح أرضية دافئة ، هناك طريقتان للتثبيت: لشبكة تقوية والعزل الحراري.

تقوية الشبكة هو خيار أكثر عقلانية. سيجعل من الممكن وضع أنابيب البولي بروبلين بشكل متساوٍ. بالإضافة إلى ذلك ، سيزيد من قوة ذراع التسوية. يتم تثبيت الأنابيب بمشابك بلاستيكية أو سلك. لتسريع التثبيت ، يمكنك استخدام الأقواس.

من الأفضل وضع الأرضية من البروبيلين من لفافة أو بكرة. سيؤدي ذلك إلى تقليل عدد الاتصالات إلى الحد الأدنى. سيمكنك هذا من توفير الوقت والمال. يتم تثبيت الأنبوب كل 80 سم ، ولا يستحق شد المشابك بقوة ، وإلا فإن التمدد الخطي سيؤدي إلى تشوه الأنبوب.

من أجل تسخين الفضاء بالتساوي ، يجب ألا يتجاوز طول الدائرة الواحدة 80 مترًا ، والطول المثالي هو 50 مترًا ، ويجب أن يكون لكل الدوائر نفس الطول تقريبًا. يجب اختيار المجمع اعتمادًا على عدد الدوائر. على سبيل المثال ، إذا كان هناك 7 دوائر ، فيجب أن يكون هناك 7 مخرجات.

هناك عدة طرق لوضع أنابيب البولي بروبلين ، والتي يتم تركيب أرضية دافئة منها. باستخدام الطريقة المتوازية أو السربنتين ، يتم وضع الأنبوب في نمط متعرج. هذه الطريقة هي الأنسب لغرفة صغيرة.الطريقة الحلزونية ("الحلزون") تستخدم في الغرف الكبيرة. يتم تركيب الأنابيب في شكل حلزوني ، بالتناوب بين البارد والساخن ، مما يسمح بتسخين أفضل.

الاختيار القياسي للأنابيب ، مع مراعاة تمددها الخطي والطاقة المطلوبة ، يبلغ قطرها 2 سم

يجب الانتباه إلى جودة الأنابيب ، حيث لا يتم تثبيت الأرضية الدافئة لمدة عام واحد

أنابيب البولي بروبلين

والأمر يستحق أن نبدأ بالقاعدة - أنابيب البولي بروبلين. أصبحوا معروفين الآن للكثيرين ، وأصبحوا بديلاً ممتازًا للمنتجات المعدنية التقليدية. في الوقت نفسه ، يمكن استخدامها في بيئات مختلفة: في المناجم أو القنوات أو تحت الجص أو في الأرض. لذلك ، هذه المادة مناسبة تمامًا للتدفئة الأرضية. ومع ذلك ، لا تنس أن تأخذ في الاعتبار درجة الحرارة المحيطة. لتثبيتها ، يجب ألا تقل درجة حرارة الهواء عن خمس درجات مئوية. بالطبع ، هذا يحد بشكل كبير من استخدام مثل هذه المواد.

هذه المنتجات لها نصف قطر انحناء كبير جدًا - وهذا هو عيبها الرئيسي. وبالتالي ، بقطر 16 مم ، يتم وضع المنتج بمسافة لا تقل عن 128 مم. هذا ليس مناسبًا دائمًا من حيث توفير الطاقة الحرارية اللازمة.

يتم توصيل الأنابيب باستخدام آلة لحام خاصة تعتمد على طريقة حرارية. إذا كنت بحاجة إلى توصيل منتجات البولي بروبلين بالمعدن ، فيجب استخدام الأجزاء المدمجة والأجزاء المركبة.

حساب أرضية دافئة "بولي بروبيلين"

للامتثال لدرجة الحرارة القصوى للطبقة العلوية للأرضية ، يتم استخدام أنابيب البولي بروبيلين - يتم إنشاء أرضية دافئة في الغرفة. في نفس الوقت ، يجب أن يكون معدل تدفق الماء حوالي 0.3 م / ث حتى تنتشر الحرارة بسلاسة على المنطقة الساخنة.

ما الذي يحدد درجة حرارة الأرضية الدافئة:

• على نوع الغرفة: المطبخ والحمام والممر وما إلى ذلك ؛
• من درجة حرارة الغرفة نفسها ؛
• من الطلاء النهائي: سجادة ، صفح ، بلاط وهلم جرا.

في كثير من الأحيان ، يتم أخذ مؤشر 45 درجة مئوية كمعامل متوسط.

حساب الأنابيب

من المستحيل عمل أرضية دافئة دون حساب نظام التدفئة بالكامل ، مع مراعاة مساحة الغرفة المدفأة وضغط المبرد في الناهض وما إلى ذلك. بناءً على هذه الخصائص ، يتم حساب قطر الأنبوب.

في كثير من الأحيان ، تستخدم الأنابيب التي يبلغ قطرها 25 و 20 و 16 ملم للتدفئة الأرضية.

ما هي عواقب اتخاذ القرار الخاطئ؟

إذا تم تركيب الأنابيب بقطر أصغر ، فقد يحدث اضطراب في دوران المياه في النظام. لمعرفة الضغط في النظام ، يكفي قياسه بمقياس ضغط هيدروليكي.

عند حساب قطر الأنابيب ، يجب أن تتعامل أيضًا مع طولها. عند إجراء الحسابات ، تذكر أن وضع النظام يبدأ من الجدران ذات النوافذ ، حيث يجب تسخين الهواء البارد أولاً. وبعد ذلك يجب توزيع الحرارة في جميع أنحاء النظام.

طرق زرع

في مرحلة التصميم ، من الضروري تحديد طريقة التثبيت: "قذيفة" أو "ثعبان".

غالبًا ما يتم استخدام "شل" في منطقتنا. بالرغم من أن تصميم وتركيب هذه الطريقة أصعب من الثانية. تعود شعبية هذه الطريقة إلى التوزيع المنتظم للحرارة على سطح الأرض. بعد كل شيء ، تعمل أنابيب الإمداد الساخنة والعودة المبردة قليلاً بالتوازي. في هذه الحالة ، يتم ملاحظة متوسط ​​درجة الحرارة في أي منطقة ساخنة ، وتقع نقطة رجوع التسخين لسائل التبريد في منتصف الأنبوب.

غالبًا ما توجد "الأفعى" في المنازل الأوروبية. من الأسهل حسابها وتثبيتها. على الرغم من أنه ليس من الضروري التحدث عن توحيد توزيع الحرارة. نتيجة لذلك ، أثناء التشغيل في بعض المناطق ، قد تتجاوز درجة الحرارة القاعدة. وهكذا ، بهذه الطريقة ، يزداد فقد الحرارة ، وينخفض ​​مستوى الراحة في الاستخدام. لذلك ، يجدر وضع الأنابيب مع "ثعبان" إذا كان اختلاف درجة الحرارة عند المدخل والمخرج لا يزيد عن خمس درجات.

التركيب

وفقًا للمعايير التي يجب مراعاتها عند التصميم ، يجب أن تكون الأنابيب على مسافة حوالي 20 سم من الجدران ، وأن تكون الخطوة حوالي 40 سم.

لوضع النظام ، من الأفضل استخدام ملفات ، بدلاً من قطع منفصلة من المواد ، لأن هذا سيقلل من عدد الوصلات ، وبالتالي يوفر المال.

في دائرة واحدة ، يجب ألا يتجاوز طول عنصر التسخين 100 متر ، ولإخراج الهواء ، يتم عمل صمام في أعلى نقطة في النظام.

يتم تركيب مادة البولي بروبيلين الدافئة وفقًا لمبدأ تركيب خط أنابيب. عند التمديد ، تحتاج إلى مراقبة المواد حتى لا تسبب ضررًا ميكانيكيًا لها باستخدام قفل معدني.

فحص

بعد وضع النظام ، يجب تشغيله بنصف طاقة. يجب أن تأخذ المنتجات شكلها النهائي ، ثم يتم تثبيت طبقة جديدة.

هل تستحق اللعبة كل هذا العناء؟

ليس من الصعب تركيب أرضية دافئة بأيديهم إذا اتبعت التوصيات المقدمة. بالإضافة إلى ذلك ، يمكنك مشاهدة إرشادات الفيديو والصور. سيسمح لك كل هذا في المجمع بإنشاء تدفئة أرضية عالية الجودة ومدفأة بشكل متساوٍ ستسعد جميع الأسر والضيوف في موسم البرد.

أرضيات دافئة تحت البلاط

الأرضيات المبلطة متينة ، ولا تخاف من الرطوبة والتعرض للسوائل العدوانية. لذلك ، يختار العديد من مالكي المنازل مجالًا كهربائيًا دافئًا متبوعًا بالبلاط.

أرضية دافئة من البلاط

بالإضافة إلى ذلك ، فهي اقتصادية ، لأنها تسمح لك بضبط نظام درجة الحرارة وفقًا للموسم. جهاز الأرضية الدافئة تحت البلاط مصنوع من الكابلات والأفلام وفي شكل حصائر التدفئة. ضع في اعتبارك إيجابياتهم وسلبياتهم.

نظام تدفئة تحت الأرضية بالكابل

اليوم ، يتم استخدام التدفئة تحت البلاط تحت البلاط بشكل غير منتظم. نظرًا لارتفاع الفطيرة لهذا النظام ، والذي يتضمن ذراع تسوية خرساني يصل سمكه إلى 4 سم ، فإن ارتفاع الغرفة يسرق ويزداد الحمل على القاعدة. لذلك من الأفضل استخدامه في الغرف بدون زخرفة.

نظام تدفئة أرضية الكابل

تشمل المنتجات الأرخص الكابلات أحادية النواة. يعد استخدامها مشكلة في الغرف ذات التصميم المعقد ، حيث توجد حاجة إلى منظم الحرارة. من الأسهل وضع خيارات ثنائية النواة أعلى ، لا تتقارب نهاياتها عند نقطة واحدة. تبدأ هذه الأرضية بعد تصلب ذراع التسوية أو لاصق البلاط تمامًا.

أرضية دافئة من الحصائر الكهربائية

هذا الخيار مناسب للغرف ذات القاعدة الخرسانية. تحتوي الحصائر على قاعدة من الكابلات الرفيعة المضمنة في شبكة مقواة. يتم إنتاجها بسمك لا يزيد عن 3 مم ولا تقلل من ارتفاع المبنى. يتيح عدم وجود ذراع التسوية والحد الأدنى لسماكة حصائر التدفئة إمكانية استخدام هذه الأرضيات في الغرف ذات الأسقف المنخفضة.

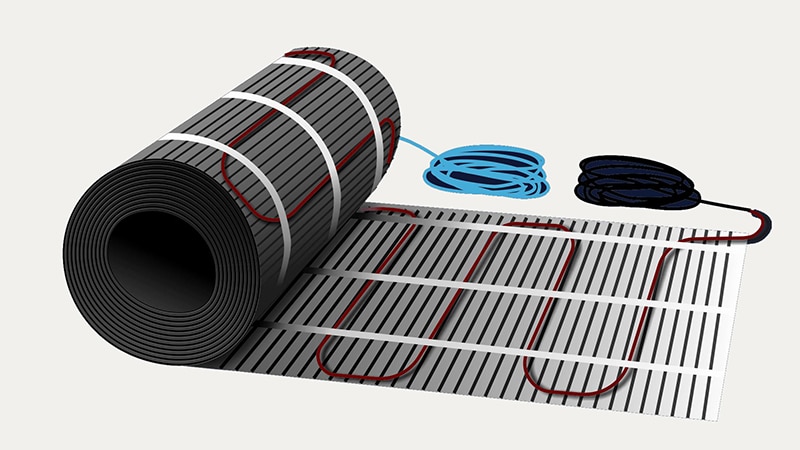

ظهور الحصير بكابل كهربائي للتدفئة الأرضية

يتم وضعها مباشرة على الخرسانة ، مغطاة بمادة لاصقة للبلاط ، والتي يتم تثبيت البلاط عليها. على الرغم من سهولة تركيب نظام التدفئة هذا ، إلا أنه أغلى بكثير من نظيره في الكابل.

خيار أرضية الفيلم

فيلم التسخين تحت البلاط هو أحد الأنظمة الكهربائية الأكثر حداثة وفعالية.

تدفئة أرضية الفيلم

إنه سهل التركيب ويمكن تطبيقه على جميع المعاطف العلوية. لا يتميز الناقل الحراري على شكل أشعة تحت الحمراء بكفاءة عالية فحسب ، بل إنه غير ضار بالصحة أيضًا.

أنت الآن تعرف كيفية صنع أرضية دافئة من التدفئة بيديك ، وسيسمح لك اختيار الخيار الصحيح بإنشاء ليس فقط نظام تدفئة موثوق به ، ولكن أيضًا توفير التثبيت والتشغيل.

مزايا وعيوب البولي إيثيلين والبولي بروبلين

قبل إعطاء الأفضلية لهذا الخيار أو ذاك ، دعنا نلقي نظرة فاحصة على الأنابيب المصنوعة من البولي إيثيلين والبولي بروبيلين المتشابك.

عند كلمة "البولي إيثيلين" ، وحتى المتشابكة ، فإن معظم الناس العاديين لديهم على الفور صورة لشيء هش وقصير العمر ، ولكن هذا ليس هو الحال بأي حال من الأحوال. تتيح التقنيات الحديثة إمكانية خياطة المواد بطريقة لا يبقى فيها أي درز على سطح الأنبوب ، مما يضعف قوة الهيكل.

في الآونة الأخيرة ، تم لحام خراطيم البولي إيثيلين بخيوط طولية ، مما لم يجعلها قوية بشكل خاص. نتيجة لذلك ، كانت المناطق الأكثر شيوعًا لاستخدامها هي المساكن والأراضي المنزلية ، حيث تم استخدامها لري المزارع.

لكن البولي إيثيلين ، المرتبط بشكل متقاطع بمساعدة التقنيات الحديثة ، زاد من القوة. هذا ينطبق بشكل خاص على أنابيب البولي إيثيلين PE-RT ، أي مع زيادة مقاومة الحرارة. هيكل جدار هذا الأنبوب عبارة عن شبكة ثلاثية الأبعاد ذات روابط جزيئية قوية. يتم تحقيق ذلك من خلال حقيقة أن لحام الأنبوب يتم على المستوى الجزيئي ، ونتيجة لذلك ، يتم تكوين مفصل متجانسة تقريبًا.

من بين عيوب التسخين تحت الأرضية بالبولي إيثيلين ، يمكن للمرء أن يلاحظ مقاومتها غير الكافية للتأثيرات الفيزيائية الخارجية.

الضغط الخارجي يمكن أن يضغط على الأنبوب ، مما يؤدي إلى مشاكل في دوران المبرد عبر النظام ، لذلك يوصى بتغطية عناصر تسخين البولي إيثيلين بملمس خرساني يلعب دور نوع من الغلاف الذي يحميها من الضغط من غطاء الأرضية.

بولى بروبلين

الأنابيب المصنوعة من هذه المادة معروفة للجميع تقريبًا اليوم. على مدار العقد الماضي ، حلوا تقريبًا محل "الكلاسيكيات" في شكل أنابيب مياه معدنية في البناء.

تتمتع أنابيب البولي بروبلين بمجموعة كاملة من المزايا التي لا يمكن إنكارها:

لديهم أنظمة التدفئة وعيوبهم. بادئ ذي بدء ، هذه قيود على الأحمال ، وهي 7.5 ضغط جوي و + 95 درجة حرارة قصوى. درجة حرارة التشغيل الموصى بها هي +75 درجة مئوية.

عندما يتم تجاوز هذه المعلمات ، يبدأ البولي بروبلين في التشوه وزيادة الحجم بشكل ملحوظ. عيب آخر لهذه الأنابيب هو الصلابة المفرطة.

من غير المحتمل أنه سيكون من الممكن وضع مادة البولي بروبيلين مع "ثعبان" أو لولب ، مثل أنابيب البولي إيثيلين ، لذلك عند تركيب أرضية دافئة مصنوعة من مادة البولي بروبيلين ، سيكون من المستحيل الاستغناء عن "مكواة" لأنابيب اللحام و محولات الزاوية لتوصيل العناصر الفردية.

بعد التعرف على جميع مزايا وعيوب البولي بروبلين والبولي إيثيلين ، ستتمكن من اتخاذ الخيار الأنسب لك.

إذا قررت استخدام أنابيب البولي بروبلين كمواد للتدفئة تحت الأرضية ، فيجب أن تتعرف على المعايير الرئيسية لاختيارها.

مزايا أنابيب البولي بروبلين

تشمل فوائد هذه المنتجات ما يلي:

1. متانة
   - مع مراعاة القواعد الأساسية لتشغيل النظام ، فضلًا عن نظام درجة الحرارة فيه حتى 75 درجة ، يمكن أن تستمر المنتجات لأكثر من 25 عامًا.
2. شد التماس
   يتم ضمانه من خلال استخدام تقنية خاصة لتوصيل المكونات الفردية لخط الأنابيب باستخدام مكواة لحام.
3. مرونة
   ، قوة ميكانيكية عالية ومقاومة الصقيع. حتى إذا تجمد السائل المنقول ، فإن المنتجات تتمدد قليلاً ثم تعود إلى أبعادها الأصلية.
4. غير عرضة للتآكل
   ، لا تخافوا من التعرض للمذيبات والأحماض ، رواسب الملح على الأسطح الداخلية.
5. غياب
   فيهم النباتات البكتيرية
   .
6. الموصلية الحرارية المنخفضة
   ويعزى عدم وجود المكثفات إلى نفس درجة حرارة المبرد عند مدخل ومخرج النظام.
7. تكلفة منخفضة
   الأنابيب وعناصر التوصيل مقارنة بالخيارات البديلة الأداء البيئي العالي للمادة يسمح بعدم الإضرار بالبيئة أثناء تشغيلها والتخلص منها.
8. وزن خفيف
   مقارنة بمنتجات الصلب.

تتعرض أنابيب البولي بروبلين المستخدمة في التدفئة تحت الأرضية لدرجات حرارة عالية وتغير أبعادها. عادة ، يتم إصلاح معاملات التمدد الحراري والخطي في خصائصها. لذلك ، يوصي الخبراء أثناء التثبيت بإعطاء الأفضلية للمنتجات المقواة بالألياف الزجاجية أو الألومنيوم.

بضع كلمات عن أنابيب البولي بروبلين

تستخدم أنابيب البولي بروبلين على نطاق واسع في الأنظمة الهندسية لأغراض مختلفة: إمدادات المياه والتدفئة. إنها مناسبة للوضع في الأرض ، في القنوات ، في الأعمدة ، في الجدران تحت الجص أو في شكل مفتوح. وتتمثل ميزتهم الرئيسية في طريقة اتصالهم ببعضهم البعض ، عندما تتحول الأنابيب بعد اللحام الحراري إلى كتلة متراصة. لهذا الغرض ، يتم استخدام معدات خاصة - آلة لحام ، والتي تسمى عمومًا بمكواة اللحام. استخدامه بسيط للغاية ، ولا يستغرق اللحام سوى بضع دقائق.

استخدم مكواة لحام خاصة ، ثم تتحول الأنابيب بعد اللحام الحراري إلى كتلة متجانسة.

المزايا الأخرى لهذه الأنابيب هي القوة الميكانيكية العالية ومقاومة إزالة الجليد. حتى لو تجمد الماء في الأنبوب ، فلا شيء يهدد سلامته. وسوف يتمدد وبعد ذوبان الجليد يأخذ شكله الأصلي.

عند تشغيل الأنابيب بدرجة حرارة تزيد عن 75 درجة وضغط 7.5 ضغط جوي ، فهي مضمونة لتدوم 25 عامًا على الأقل. أعلى درجة حرارة يمكنهم تحملها هي 95 درجة ، ولكن بعد ذلك ستنخفض مدة خدمتهم.

يعد استخدام أنابيب البولي بروبلين للتدفئة الأرضية مفيدًا اقتصاديًا ، لأنها أرخص بكثير من أي أنابيب أخرى ، على سبيل المثال ، الأنابيب المعدنية والبلاستيكية. هذا صحيح بشكل خاص لتوصيل الأجزاء.

اختيار أنابيب البولي بروبلين

أنواع رئيسية

تصنع أنابيب البولي بروبلين من أنواع مختلفة من البولي بروبلين. يمكنك تحديد نوع المنتج عن طريق وضع علامة على:

1. الأنبوب من النوع PP مصنوع من اللدائن الحرارية. لذلك ، يمكن لحام هذه الأنابيب. لديهم صلابة كافية ومتصلة بواسطة تركيبات من خلال وصلات دائمة. مثل هذا الأنبوب قادر على تحمل درجة حرارة تشغيل تصل إلى 70 درجة مئوية ويبلغ قطره من 16 إلى 125 ملم.

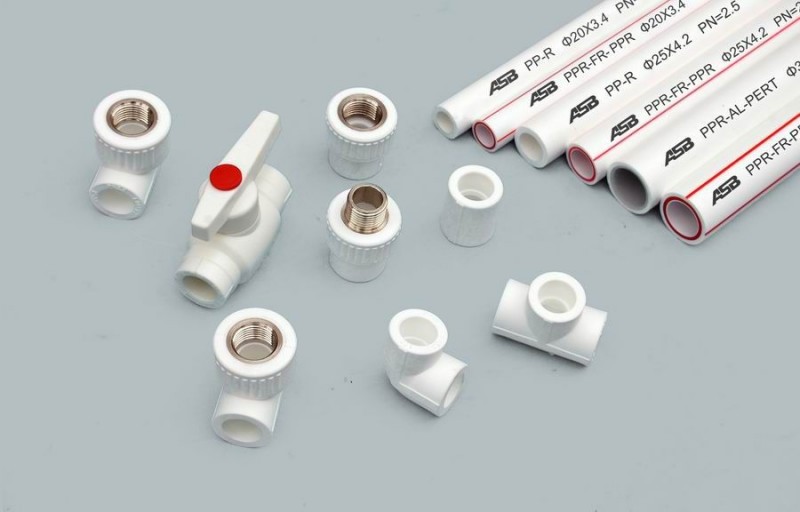

أنابيب البولي بروبلين مع وضع علامات عليها لتحديد النوع

1. مصنوع من مادة البولي بروبيلين نوع pph من homopropylene. هذه الأنابيب مناسبة لـ:
   • لخطوط التهوية
   • لتركيب إمدادات المياه الباردة.
   • لخطوط الأنابيب الصناعية.

1. تصنع الأنابيب من النوع ppb من كتلة البوليمر المشترك. من الأفضل استخدامها لتركيب التدفئة المركزية والمستقلة في المنزل. إنها مناسبة لكل من التدفئة الأرضية وإمدادات المياه الباردة.
2. تتميز أنابيب نوع prr بمقاومة عالية للحرارة وقوة واستقرار في الشكل. يتم استخدامها لتزويد الماء البارد والساخن في أنظمة التدفئة. إنها قادرة على تحمل درجات حرارة تصل إلى 95 درجة مئوية. يمكنك التأكد من أن هذا النوع من أنابيب البولي بروبلين لا يتدفق حتى في حالة الضغط الميكانيكي العالي للغاية.

القواعد الأساسية

عند تركيب أنابيب البولي بروبلين ، من الضروري توصيلها ببعضها البعض بشكل صحيح. قم بتوصيل مقاطع أنابيب البولي بروبلين باستخدام التركيبات. اليوم ، يتم تقديم هذه المنتجات في تشكيلة كبيرة. بمساعدتهم ، يستغرق التثبيت القليل من الوقت. يتم قطع الأنبوب باستخدام أدوات خاصة والتوصيل اللاحق للقطاعات من خلال التركيبات.

يمكنك أيضًا استخدام أنابيب اللحام. تستغرق طريقة الاتصال هذه وقتًا أطول قليلاً من الاتصال بالتركيبات ، لكن الاتصال نفسه أكثر موثوقية وضيقًا.

توصيل أنابيب البولي بروبلين

يتم توصيل أنابيب البولي بروبلين باستخدام مكواة لحام خاصة. هذه أداة رخيصة لا يمكنك شراؤها فحسب ، بل يمكنك استئجارها اليوم أيضًا. لا يتطلب مهارات مهنية خاصة وسهل الاستخدام.

الشيء الوحيد الذي يجب تذكره عند العمل معه هو أنه أثناء اللحام ، يجب ألا يتغير قطر أنبوب البوليمر. للقيام بذلك ، لا تسخن الأنبوب أو التركيب أثناء اللحام. مطلوب بعناية خاصة لتوصيل الأنابيب ذات القطر الكبير.

من أجل تجنب ذوبان أنبوب البولي بروبيلين ، تحتاج إلى إجراء اختبار بسيط: النفخ فيه. إذا سارت الأمور على ما يرام ، فسيتم الاتصال بشكل جيد. إذا كان عليك بذل بعض الجهد ، والنفخ في الأنبوب ، فهذا يعني أن الأنبوب قد ذاب.

ميزات استخدام أنابيب البولي بروبلين لنظام التدفئة

أنابيب البولي بروبلين مناسبة ليس فقط لإمدادات المياه الساخنة والباردة. يمكن أيضًا تثبيتها على نظام تدفئة مركزي أو مستقل. يمكنهم تقليل تكلفة أعمال التركيب بشكل كبير عند استبدال نظام التدفئة القديم. بعد كل شيء ، لا تكلف الأنابيب المعدنية نفسها أكثر من 30 ٪ من التكلفة الإجمالية لاستبدال نظام التدفئة القديم. يذهب باقي الأموال إلى رواتب عمال اللحام والتجميع.

عند استبدال نظام التدفئة القديم ، سيكون تركيب أنابيب البولي بروبلين هو خيار الإصلاح الأكثر اقتصادا. لذلك ، إذا قررت إصلاح نظام التدفئة في منزلك بمفردك ، فمن الأفضل استخدام مادة البولي بروبيلين. للتثبيت ، ستحتاج إلى الأنابيب نفسها ، ومكواة لحام خاصة وقليل من الصبر والدقة من جانبك. وتجدر الإشارة إلى أن استبدال الأنابيب المعدنية بأنابيب البولي بروبلين سيتم في أسرع وقت ممكن.

تركيب احترافي لأنابيب البولي بروبلين

استخدام بدائل أخرى

اليوم ، بالإضافة إلى مادة البولي بروبيلين ، يتم استخدام أنواع أخرى من المواد الرخيصة لأنظمة التدفئة ، وتعتمد جودة عملها إلى حد كبير على الاختيار الصحيح لها. على سبيل المثال ، قد يكون الخيار الفعال من حيث التكلفة للتدفئة الأرضية هو أنابيب البولي إيثيلين ، التي تتمتع بموصلية حرارية ممتازة ومقاومة للتآكل.

أنابيب البولي ايثيلين

فهي ، على عكس نظير البروبيلين ، أقل عرضة للتوسع تحت تأثير درجات الحرارة المرتفعة بدرجة كافية. عند تركيب الأنابيب المصنوعة من البولي إيثيلين المتصالب ، يجب أن تكون مثبتة بشكل صارم ، وإلا يمكن تصويبها ، وهو أحد عيوبها الرئيسية.

هناك أيضًا طلب كبير على الأنابيب المعدنية والبلاستيكية ، وذلك بفضل طبقة الألمنيوم الداخلية التي تتمتع بموصلية حرارية جيدة ، وتضمن طبقات البوليمر مقاومتها للتلف. عيبهم الصغير هو التكوين الداخلي للمقياس في أماكن الوصلات الملولبة للتركيبات وتكلفة أعلى مقارنة بنظرائهم من البروبيلين.

أنابيب معدنية للتدفئة الأرضية

وسم الأنابيب والاختيار الصحيح

إن وضع علامات على أنابيب البولي بروبلين هو أول ما ينتبهون إليه عند اختيار موصل مناسب للماء الساخن ، حيث لا يكون كل منتج مناسبًا لهذا الغرض. ما هو مخفي تحت التشفير:

1. ضغط التشغيل PN ، والذي يجب أن يتحمله الأنبوب طوال فترة خدمته الكاملة عند درجة حرارة الماء 20 درجة مئوية. بالنسبة للأرضية الدافئة ، يجب أن تختار تسمية لا تقل عن PN20-25 - فهي مصممة للماء الساخن.
2. مجموعة متنوعة من المواد: PP - بولي بروبيلين. تشير إضافتها PP-1 و PP-2 و PPB إلى نوع المادة الخام المستخدمة - البوليمر المتجانس أو كتلة البوليمر المشترك. بالنسبة للماء الساخن ، فإن الأنابيب التي تحمل علامة PPR ، وأحيانًا PPB ، مناسبة.
3. قطر الموصلات وسماكة جدرانها بالمليمترات من 10 إلى 1200 مم. بالنسبة لأنظمة التدفئة الداخلية وتنظيم الأرضية الدافئة ، يتم استخدام أنابيب بقطر داخلي لا يزيد عن 30 مم.
4. العلامات - تعيين الشركة المصنعة ، سنة الصنع.
