حساب حجم خزان الصرف الصحي
يتم حساب السعة المطلوبة لمجمع مياه الصرف الصحي البسيط المستقل المكون من غرفتين على النحو التالي:
Vseptic = 0.2 × Kzh × 3 × 1.2 حيث:
- خزان الصرف الصحي - حجم خزان الصرف الصحي ، ل ؛
- Kzh - عدد سكان المنزل ، الناس ؛
- 0.2 - متوسط استهلاك المياه اليومي لكل شخص (200 لتر أو 0.2 متر مكعب) ؛
- 3 - معامل يحدد أن خزان الصرف الصحي يجب أن يحتوي على جريان مياه الصرف الصحي لمدة ثلاثة أيام من جميع السكان ؛
- 1.2 - عامل تصحيح يستخدم لزيادة سعة خزان الصرف الصحي بنسبة 20٪ الذي تشغله الرواسب الصلبة المتساقطة إلى القاع.
مثال على الحساب:
لعائلة مكونة من ثلاثة أشخاص ، حجم خزان الصرف الصحي هو خزان الصرف الصحي V = 0.2 × 3 × 3 × 1.2 = 2.16 متر مكعب
مثال على حساب مجاري العواصف
لا يدخل بعض المصممين في تفاصيل حساب مجاري العواصف ، باستخدام أقطار الأنابيب الموصى بها والمحددة في SNiP. بالنسبة للشبكات غير المضغوطة ، عادةً ما يتم استخدام خط أنابيب بقطر 200-250 مم كنظام تصريف. هذا الحجم هو الذي يضمن السرعة المثلى للجريان السطحي في حالة هطول الأمطار الغزيرة. وفي الوقت نفسه ، يساهم الحساب الذي يتم إجراؤه بشكل صحيح في إدارة ميزانية أكثر ملاءمة ، حيث قد تكون الأنابيب ذات القطر الأصغر مناسبة للوظيفة العادية لـ شبكة العاصفة.
يسمح لك حساب قطر الأنبوب بتقليل التكاليف دون المساس بوظائف النظام
على سبيل المثال ، لنحسب معلمات أنبوب الصرف لسقف منزل خاص بمساحة 100 متر مربع (0.01 هكتار) ، يقع في إحدى مستوطنات منطقة موسكو:
- وفقًا لخريطة كثافة المطر ، تبلغ المعلمة q20 لموسكو والمناطق المجاورة 80 لترًا / ثانية. معامل امتصاص الرطوبة للسقف هو 1. بناءً على هذه البيانات ، نحسب تدفق مياه الأمطار:
ريال قطري = 80 0.01 = 0.8 لتر / ثانية
- نظرًا لأن منحدر السقف في منزل خاص ، كقاعدة عامة ، يتجاوز بشكل كبير 0.03 (3 سم لكل 1 متر) ، يُفترض أن يكون عامل ملء الخزان الحر أثناء نظام الضغط 1. وهكذا:
س = ريال قطري = 0.8 لتر / ثانية
- من خلال معرفة مؤشر استهلاك مياه الأمطار ، من الممكن ليس فقط حساب قطر مجاري العاصفة ، ولكن أيضًا لتحديد المنحدر المطلوب للجريان السطحي. للقيام بذلك ، نستخدم الكتاب المرجعي لـ A.Ya. Dobromyslova “جداول الحسابات الهيدروليكية لخطوط الأنابيب المصنوعة من مواد بوليمرية. خطوط الأنابيب غير المضغوطة. وفقًا للبيانات المحسوبة الواردة في الجداول ، فإن الأنابيب ذات المعلمات التالية مناسبة لمعدل تدفق يبلغ 0.8 لتر / ثانية:
- قطرها 50 مم ، المنحدر 0.03 ؛
- قطر 63 مم ، منحدر 0.02 ؛
- قطر 75 مم (وما فوق) ، المنحدر 0.01.
يتناسب منحدر الأنبوب عكسياً مع قطره.
- مواد خط الأنابيب.
يسمح SNiP باستخدام الأنابيب المصنوعة من الأسمنت الأسبستي والصلب والبلاستيك (PVC). على الرغم من كون خط أنابيب الأسمنت الأسبستي خيارًا اقتصاديًا ، إلا أنه نادرًا ما يستخدم اليوم بسبب هشاشة المادة ووزنها الثقيل (1 متر من أنبوب 100 مم يزن 24 كجم). الأنابيب الفولاذية أخف بكثير من الأسبستوس ، لكنها عرضة للتآكل. لذلك ، غالبًا ما تستخدم أنابيب PVC في أنابيب مياه الأمطار ، والتي تجمع بين الوزن الخفيف وسهولة التركيب وعمر الخدمة الطويل.
- عمق وضع الجزء تحت الأرض.
الموقع الأمثل للأنبوب يكون أقل من مستوى تجمد التربة وفوق مستوى المياه الجوفية. نظرًا لأنه لا تسمح كل منطقة بتحقيق هذا الشرط ، يُسمح بوضع خط الأنابيب على عمق ضحل ، ولكن ليس أقرب من 70 سم من السطح.
- تركيب الناهضون.
يتم تصريف مياه الأمطار من السطح عن طريق المصاعد ، والتي يتم تحتها نقطة أو مداخل خطية لمياه العواصف. أنظمة الصرف العمودي متصلة بالجدار بمشابك. يتم حساب الفاصل الزمني المتصاعد لرافعات المجاري مع مراعاة مادة الأنبوب.بالنسبة إلى PVC ، توضع المشابك على مسافات 2 متر ، للصلب - 1-1.5 متر.
- منطقة آمنة.
يوفر SNiP تنظيم ما يسمى بمناطق الأمان بالقرب من موقع شبكة العاصفة. على مسافة أقل من 3 أمتار من خط الأنابيب ، يُحظر إقامة أشياء البناء وزراعة الشجيرات والأشجار وترتيب مكب للقمامة وتجهيز مكان لوقوف السيارات.

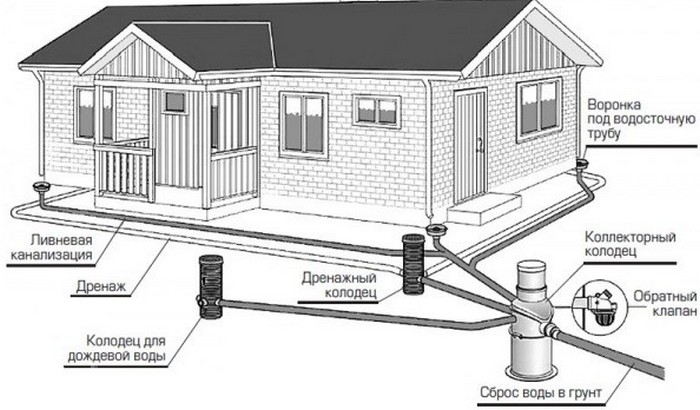

مخطط تصريف مياه الأمطار النموذجي لمنزل خاص
يعد تصميم نظام تصريف مياه الأمطار مرحلة مهمة في بناء مبنى سكني أو موقع صناعي. تقدم هذه المقالة صيغًا لحساب تقريبي لقطر خط الأنابيب ، لأنها لا تأخذ في الاعتبار عوامل مثل احتكاك الماء على السطح الداخلي للأنبوب ، وعدد الانحناءات والوصلات في النظام ، وما إلى ذلك. حساب أكثر دقة لمجاري العواصف ، هناك برامج خاصة يمكن العثور عليها على الإنترنت. ومع ذلك ، فإن الطريقة الأضمن هي إسناد التصميم إلى المتخصصين الذين سيأخذون في الاعتبار جميع الفروق الدقيقة ويقدمون الخيار الأكثر فعالية وفعالية من حيث التكلفة.
مواد لترتيب مجاري العواصف
يجب أن تصف وثائق المشروع متطلبات المكونات والمواد المستخدمة لتركيب مجاري مياه الأمطار. يتم اختيارهم على النحو التالي.
أنابيب. يمكن أن تكون صلبة ، مصنوعة من PVC. خيار آخر هو الأنابيب المموجة. عادة ما يتم وضع الأنابيب البلاستيكية في أعماق ضحلة. تعتبر أنابيب البوليمر المموجة أكثر متانة ، وبالتالي فهي تستخدم في بناء المجاري بعمق كبير. من الممكن أيضًا وضع الأسمنت الأسبستي أو الأنابيب المعدنية. يوصي اختصاصيوهم من شركة Mos- الصرف بتركيبها تحت أجزاء من الطريق ، ومواقف السيارات - حيث يمكن أن يعمل الحمل الميكانيكي المتزايد على خط الأنابيب.
مداخل مياه الأمطار. يمكن أن تكون مصنوعة من مواد بوليمرية أو خرسانة بوليمر. وهي مجهزة بالإضافة إلى ذلك بسيفونات ، حيث تترسب القمامة الصغيرة والأوساخ والطمي. يتم استخدام منتجات البوليمر الخرسانية إذا كان من الضروري زيادة قوة جهاز الاستقبال. تعتبر مداخل مياه العواصف البلاستيكية ميسورة التكلفة ، كما أنها أسهل في التركيب ولها سطح أملس. في نفس الوقت ، البلاستيك ليس بنفس قوة الخرسانة المسلحة بالألياف ، وبالتالي فإن المنتجات المصنوعة منه عادة ما يتم تركيبها في منشآت خاصة ذات حمولة صغيرة.
صواني الباب. واسعة ، من أعلى مغلقة بواسطة شعرية. تستخدم لتصريف المنطقة مباشرة عند مدخل المنزل. تحتوي صينية الباب على مخرج يتصل بأنبوب مجاري العاصفة. يجب أن يتطابق المخرج والأنبوب في القطر.
آبار. إنها مصنوعة من البلاستيك أو الخرسانة المسلحة. يتم استخدام الخيار الأول في كثير من الأحيان بسبب السعر المعقول والوزن المنخفض والتركيب البسيط. يجب اختيار البئر ليس فقط من حيث الحجم ، ولكن أيضًا من حيث مقاومة الصعود وخصائص القوة ومعايير التثبيت.
في "موس الصرف" يمكنك طلب تصميم مجاري العواصف وترتيبها وتوريد جميع المواد والمكونات الضرورية. نحن نضمن كفاءة وجودة العمل العالية.
صيغة الحساب ووصفها
قبل التخطيط لنظام الصرف الصحي للعواصف مباشرة على الأرض ، من الضروري تحديد مقدار هطول الأمطار الذي يمكن أن يسقط خلال فترة زمنية معينة. اعتمادًا على النتيجة التي تم الحصول عليها ، يتم اختيار مداخل مياه العواصف المناسبة والعناصر الموصلة. تضاف المؤشرات التي تم الحصول عليها للمناطق الفردية إلى بعضها البعض.
ستبدو صيغة الحساب المبسطة لمنطقة معينة كما يلي:
Qsb = q20 x F x Y
في الجدول يمكنك أن ترى ما تعنيه الرموز المعطاة.
| رمز | وصف |
|---|---|
| Qsat | إجمالي كمية المياه التي يتم جمعها من منطقة ذات حجم معين. |
| س 20 | معامل يوضح متوسط قيمة هطول الأمطار في منطقة معينة من الدولة. |
| F | مربع السطح المتضمن في جمع المياه. |
| ص | معامل يعكس كمية الرطوبة التي يمكن امتصاصها مباشرة في الطلاء. |
باستخدام الخريطة المعروضة ، يمكنك تحديد المعامل q20
أما بالنسبة للمعامل الذي يعكس متوسط كمية الهطول ، فليس من الصعب معرفة ذلك ، حيث يتم استخدامه من قبل منظمات البناء أو التصميم المحلية. حتى أن هناك بطاقات خاصة تتيح لك الحصول على القيمة المطلوبة. تم تضمين معامل تحديد كمية الرطوبة الممتصة في الطلاء بالفعل في البرنامج ، لذلك لا يتطلب حسابًا إضافيًا. يكفي تحديد نوع الطبقة السطحية.
سيتم عرض النتيجة النهائية في عدة أحجام في وقت واحد. وهكذا ، بعد الحسابات ، يصبح معروفًا عدد لترات الأمطار التي يجب أن تتلقاها مجاري العاصفة وتحولها في دقيقة واحدة أو ثانية. يتضمن الخيار البديل القياس بالمتر المكعب في الساعة.
توفير الوقت: مقالات مميزة كل أسبوع بالبريد
صيغ الحساب الهيدروليكي لشبكات العواصف
من أجل حساب قطر أنبوب المجاري العاصفة ، من الضروري تحديد متوسط تدفق مياه الأمطار ، والذي يعتمد على الظروف المناخية في منطقة معينة.
يتم حساب التصريف (الشدة) لمياه الأمطار بالصيغة التالية:
Qr = q20 Ψ F.
أين:
q20 هي كثافة المطر المحسوبة لمدة 20 دقيقة ؛
Ψ هو معامل امتصاص الرطوبة بواسطة نوع معين من الطلاء (السقف - 1.0 ؛ الأسفلت - 0.95 ؛ الخرسانة - 0.85 ؛ الحجر المسحوق - 0.4) ؛
F هي مساحة السطح (بالهكتار) التي من المخطط إجراء الصرف عليها.

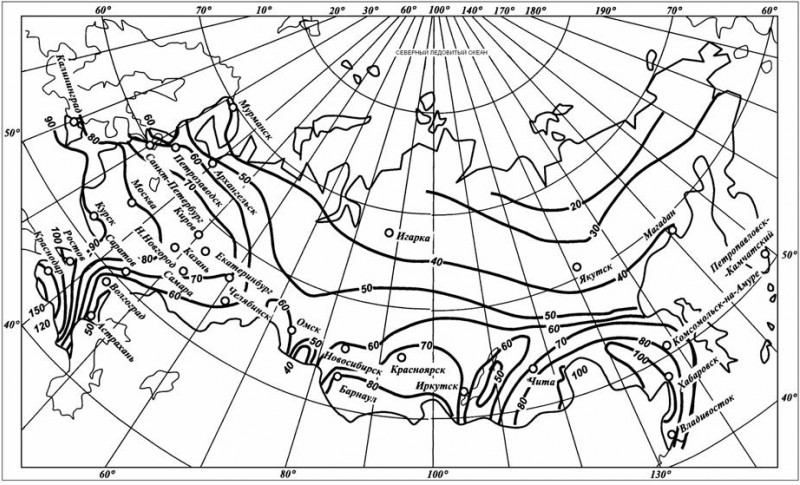

خريطة كثافة المطر لتحديد معامل q20
من أجل الحساب الهيدروليكي لشبكة مجاري المطر ، من الضروري إجراء تصحيح لعامل ملء خط الأنابيب الحر عند حدوث نظام ضغط (β). وبالتالي ، يتم حساب تصريف مياه الأمطار على النحو التالي
س = ريال قطري
يتم تحديد المعامل β من الجدول:
| مؤشر مدة المطر n | 0,7 | 0,6 | 0,5 | 0,4 |
| قيمة المعامل β | 0,65 | 0,7 | 0,75 | 0,8 |
في المقابل ، تعتمد المعلمة n على الموقع الجغرافي للكائن:
| يصرف | قيمة المعلمة n |
| ساحل بارنتس والبحر الأبيض | 0,4 |
| شمال الجزء الأوروبي من الاتحاد الروسي | 0,48 |
| وسط وغرب الجزء الأوروبي من الاتحاد الروسي | 0,59 |
| المنحدر الغربي لجبال الأورال | 0,59 |
| الدون السفلي وفولغا | 0,57 |
| فولغا السفلى | 0,66 |
| وسط سيبيريا | 0,47 |
| شرق سيبيريا | 0,52 |
| غرب سيبيريا | 0,58 |
| التاي | 0,48 |
| ساحل بحر أوخوتسك | 0,31 |
إذا كان منحدر التضاريس 1-3 سم لكل متر واحد ، فيجب زيادة المعامل β بنسبة 15٪. مع منحدر أكبر ، تؤخذ هذه المعلمة مساوية لـ 1.
معلومات إضافية عن التطبيق ما هي المنهجية
لذلك ، إذا قرر مالك العقارات الخاصة إعطاء الحساب الكامل لمجاري مياه الأمطار - أي تحت السيطرة الكاملة للشركة المطورة ، فعليه تقديم المستندات الفنية التالية:
- مخططات قطعة الأرض - الطوبوغرافية ، تخطيط المدن. يجب ألا تتداخل مجاري العاصفة مع الطرق المزدحمة ، مما يجعل استخدام أرصفة المشاة غير مريح. بالإضافة إلى ذلك ، يؤخذ في الاعتبار موقع المسطحات المائية القريبة ومنافذ الصرف الصحي الأخرى والآبار والهياكل الأخرى المتعلقة بتصريف الرطوبة.
- الاستنتاجات الجيوديسية حول حالة طبقات التربة. يأخذون في الاعتبار عمق التجميد في منطقة معينة ، ومستوى ارتفاع المياه خلال فصلي الربيع والصيف ، وتكوين التربة والحركة - يمكن أن تتضخم التربة المتقلبة أو ، على العكس من ذلك ، تهدأ ، وهذا هو السبب في تعزيز آبار الصرف الصحي بشكل صحيح.
- إمكانية إجراء الاتصالات الهندسية - الشروط الفنية. إذا كانت المنطقة مشبعة بالمياه أو كانت مسطحات مياه الشرب قريبة من الجسم ، فإن تعديل الوثائق أمر خطير - لا ينبغي السماح بركود كتلة المياه العادمة أو الاختلاط بالمياه النظيفة.
- اختصاصات تصميم مياه الأمطار. سيأخذ المتخصصون في الاعتبار رغبات المالكين ، ومع ذلك ، لن يحيدوا عن القواعد القياسية المقبولة عمومًا.
شاهد الفيديو
محتويات الملاحظة التوضيحية: الحساب الهيدروليكي حسب SNIP
بعد انتهاء الوقت المخصص لمشروع الصرف الصحي ، يتلقى المالك مستندًا يحتوي على الفروق الدقيقة التالية:
- بيانات التصميم حول البناء المستقبلي. رسومات ورسوم بيانية توضح الخصائص التقنية لكل عنصر.
- مخطط المنطقة ، الذي يشير إلى موقع عقد الصرف الصحي الرئيسية ، وطول الطرق الرئيسية وقطر آبار الصرف.
- يشار إلى المعدات اللازمة - العبور ، لوضع تصميم لشبكات الصرف الصحي وثابتة للموقع الدائم في الموقع.
- الجزء المالي هو تقدير المشروع بأكمله.
بالنسبة للتصميم المستقل ، من المهم استخدام هذه القواعد ، لأن حفر قنوات الصرف لن ينتهي. يتم عمل رسومات العمل بشكل مستقل ، لكنها تحصل على موافقة رسمية. يتم حساب مجاري العواصف مع مراعاة جميع ميزات النظام
تصميم المجاري العاصفة
بالإضافة إلى مياه الصرف الصحي القادمة من المبنى ، من الضروري إزالة هطول الأمطار من الموقع. لهذه الأغراض ، يتم استخدام مجاري خاص للعواصف (تصريف العواصف) ، يتألف من مزاريب مفتوحة (مزاريب أرضية) تصب كمية كبيرة من المياه في مجاري خاص بالمدينة المركزية ، وبئر منزل منفصل ، ومجاري مفتوحة ، وخزان موجود مجاور.
يُمنع منعًا باتًا تفريغ مثل هذه المصارف في خزان الصرف الصحي المنزلي - في حالة هطول الأمطار بشكل متكرر وغزير ، سيمتلئ بسرعة ويصبح مسدودًا بالرمل والأرض الموجودة في الماء.
يتم حساب تدفقات المجاري العاصفة ، اللازمة للتصميم الصحيح لنظام الصرف ، وفقًا للصيغة التالية:
جريان مياه العواصف = Ev. × S × φ ، حيث:
- مصارف العاصفة - حجم مياه الأمطار التي يجب تحويلها من خلال الصرف الصحي ؛
- أوسر. هي شدة هطول الأمطار التي تقع في المنطقة (لتر / ثانية) ؛
- S هي المنطقة التي سيتم جمع مياه الأمطار منها للتخلص منها في المجاري ، هكتار ؛
- φ هو معامل امتصاص الماء للمادة التي سيجري منها الجريان السطحي لتصريف مياه الأمطار.
بناءً على الحسابات ، يتم تحديد صينية مفتوحة للصرف بمنطقة تدفق معينة.
مثال على الحساب:
من الضروري حساب حجم مياه العواصف وتحديد نوع المقطع العرضي الأمثل لصواني الصرف لمنطقة خرسانية بالكامل (φ من الخرسانة = 0.85) ، وتقع في منطقة موسكو (Av.g = 80 لتر / ثانية) ، بمساحة 500 م 2 (0.05 هكتار) مع منزل له سقف (φ = 1) بمساحة 60 م 2 (0.006 هكتار).
V جريان مياه العواصف = مساحة (Ev. × S × φ) + (Ev.g × S × φ) سقف. = (80 × 0.05 × 0.85) + (80 × 0.006 × 1) = 3.88 لتر / ثانية.
بناءً على كمية الهطول هذه ، يتم اختيار صينية عاصفة مجاري قادرة على تمرير كمية من الماء أعلى بنسبة 20-25 ٪ من النتيجة التي تم الحصول عليها أثناء هطول الأمطار الغزيرة.
سعة المجاري لمختلف المصارف الأرضية.
| نوع صينية الصرف | المقطع العرضي ، مم | سعة المجرى عند منحدر 5 مم / 1 م (0.5٪) لتر / ثانية. |
| بلاستيك | 140 | 5,1 |
| أسمنت | 136 | 5,2 |
| الخرسانة البوليمرية | 92 | 5,0 |
| رمل البوليمر | 102 | 5,7 |
باستخدام الجدول أدناه ، يمكننا القول أن مجاري العواصف المصنوعة من صواني بلاستيكية بقسم تدفق 140 ملم وسعة قناة 5.1 لتر / ثانية ستكون أكثر فاعلية.
تصميم موقع شبكة الصرف الصحي
في هذه المرحلة ، يتم إجراء التلاعبات التالية:
- في الرسم التخطيطي للمنزل المبني ، يلاحظ موقع السباكة والأجهزة المنزلية - أحواض الغسيل وأحواض الاستحمام والغسالات وغسالات الصحون.
- ترتبط جميع نقاط التصريف في الصورة الرسومية بخطوط أنابيب تشير إلى طولها الفعلي وقطرها الداخلي.
- في مخطط قطعة الأرض ، تم التخطيط لموقع شبكة الصرف الصحي الخارجية. في الوقت نفسه ، يجب أن تنتقل اتصالات الفناء لتصريف المياه العادمة المتدفقة إلى المجمع أو خزان الصرف الصحي إلى نقطة نهايتها في أقصر مسافة ، دون انعطافات حادة وحادة.
- وفقًا لمتطلبات SNiP 2.07.01-89 ، يجب أن تكون شبكة الصرف الصحي المراد وضعها أفقية (في الضوء) على بعد 1.5 متر على الأقل من إمدادات المياه المحلية ، وأنبوب الغاز تحت الأرض ؛ 0.5 متر من خطوط الاتصال وكابلات الكهرباء.
منحدر الأنبوب الأمثل
منحدر موصى به
هذه الخاصية مهمة في المجاري البسيطة ذات التدفق الحر ، لأنها تؤثر على سرعة حركة النفايات السائلة وأداء النظام. عادة ما يتم التعبير عنها بالسنتيمتر لكل متر من تدفق المياه أو بالنسبة المئوية (فرق ارتفاع طرفي اتصال متر 1 سم يعني أن ميله هو 1٪).
يعتمد ميل الأنابيب على قطرها ، وفي المتوسط ، للأحجام التالية:
- 50 مم - 3 سم / 1 م (3٪) ؛
- 110 مم - 2 سم / 1 م (2٪) ؛
- 160 مم - 0.8 سم / 1 م (0.8٪).
مع منحدر صغير ، سيكون التدفق بطيئًا وسرعان ما يتحول الأنبوب إلى غرين مع استقرار الجزيئات الثقيلة في قاعه. يؤثر الميل المفرط للاتصالات أيضًا سلبًا على أدائها الطبيعي - سيؤدي تصريف كمية كبيرة من مياه الصرف الصحي إلى تفريغها والالتصاق بالجزء الثقيل على طول محيط الجدران الداخلية للمجرى المائي.
هياكل المزراب
في
فتح نظام الصرف المستعرض
يتم تنفيذ أقسام الشوارع مع مراعاة
المستوى المخطط للتحسين
منطقة حضرية.
عادي
الكتف الطريق
و cuvettes في الشكل 8. سطح
الجريان السطحي من الطريق ، وكذلك من
يتم تخصيص مناطق من الأراضي المجاورة
في الخنادق الواقعة على طول الطريق
أجزاء من الشارع. تناسب كوفيتات الترابية
مع تقوية منحدراتهم بالحجر أو
بلاطات خرسانية وكذلك منتهية
الكتل الخرسانية المسلحة ذات الرأسي
الجدران.
الشكل 8.
مقطع عرضي نموذجي لطريق به
جوانب الطرق والخنادق:
1
- طريق. 2 - كبح 3 -
خندق الأرض
عام
عرض الشارع بين "الخطوط الحمراء"
مخفضة (مع الحفاظ على الإجمالي
أبعاد العناصر الرئيسية لتقسيمها)
بسبب النطاق الترددي المطلوب للجهاز
الكوفات المنحدرة للملف العام (الشكل 9).
الشكل 9.
مخطط الصرف المفتوح على الطرق
مع صواني:
1
- طريق الشارع ؛ 2 - تدفق الطريق ؛
3 - خندق مرصوف 4 - الخرسانة سابقة الصب
يتخلص من؛ 5 - صينية الالتفافية ؛ 6 - على متن الطائرة
صخرة
أبعاد
قناة المخرج الرئيسية عند الفتح
يتم تحديد نظام الصرف عن طريق الحساب.
مع أنواع الطرق المحسنة
الطلاءات ترتيب نظام مغلق
الصرف - يتم استبدال الكوفيت بالخرسانة المسلحة
الأنابيب ووضعها في العمق ،
ضمان عدم تجميد مصارف المياه
(الشكل 10).
الشكل 10.
مخطط نظام صرف مغلق على الطرق
مع الطلاءات المتقدمة:
1
- بئر مياه الأمطار ؛ 2 - المشاهدة
نحن سوف؛ 3 - أنبوب الصرف ؛ 4 - الافراج
من بئر مياه الأمطار 5 - على متن الطائرة
صخرة
سطح
يدخل الماء من مجاري الطريق
آبار مياه الأمطار ، والصرف الذي منه
يدخل شبكة الصرف الصحي الرئيسية.
مياه الأمطار وغرف التفتيش
مرتبة من الخرسانة سابقة الصب
كتل. هم بحجم وفقا ل
ظروف تشغيل الشبكة (الشكل 11 ، 12). بواسطة
مسبقة الصنع
غرف التفتيش تناسب ثلاثة أنواع
حسب قطر الأنبوب.
الشكل 11.
مخطط بئر مياه العاصفة:
1
- غرفة العمل 2 - القاع 3 - رملي
قاعدة؛ 4 - التحرير من مدخل المطر
نحن سوف؛ 5 - سد الفتحة بالخرسانة ؛
6 - صر من الحديد الزهر ؛ 7 - حجر جانبي
على ال
جامعي كبير ،
ترتيب أعناق خاصة ، على
التي تقوم بتركيب فتحات من الحديد الزهر.
لبناء شبكة مجاري مياه الأمطار
استخدام الأنابيب الخرسانية المسلحة المستديرة ،
القنوات المستطيلة الجاهزة ، و مع
ترتيب المجمعات الكبيرة
تصميم الهياكل الجاهزة غير النمطية.
الشكل 12.
مخططات غرف التفتيش الجاهزة في
حسب قطر الأنبوب:
أ
- 300-500 مم ؛ ب - 600-700 مم ؛ ج - 800-1100 مم ؛
1
- بلاطة أرضية؛ 2 - حلقة العنق.
3 - حلقة الدعم ؛ 4 - فتحة بغطاء ؛ 5 -
ثقب لوضع الأنابيب. 6 - العمل
الة تصوير
في
وضع الأنابيب ذات القطر الكبير و
عمق غير كاف لوضعهم
أنبوبين بدلاً من أنبوب واحد
قطر أصغر ، له نفس المجموع
قدرة التحويل (الشكل 13).
الشكل 13.
مخطط وضع أنبوبين جنبًا إلى جنب:
1
- أنابيب خرسانية مسلحة 2 - الخرسانة
قاعدة؛ 3 - تحضيره من الحجر المسحوق
الحد الأدنى
ردم الجزء العلوي من هيكل الأنبوب
يستغرق الصرف ما لا يقل عن 1 م
أنابيب مستديرة مع وصلات ربع
ويظهر المقبس في الشكل 14.
الشكل 14.
مخطط وضع أنبوب دائري بختم
مفصل المقبس والتفاصيل:
1
- أنابيب خرسانية مسلحة 2 - الخرسانة
قاعدة؛ 3 - تحضير من الحجر المسحوق. 4 -
مقبس الأنابيب
حساب مشروع الصرف الصحي
بشكل أساسي ، يتم دائمًا حساب تصميم المجاري العاصفة مع الأخذ في الاعتبار متوسط هطول الأمطار في منطقة معينة ، وسرعة حركة مياه الصرف الصحي ، وكذلك تأثير المسطحات المائية القريبة. هذا ليس مفاجئًا ، لأن كل هذه العوامل تشكل كمية المياه التي ستتم إزالتها بشكل دوري بواسطة أنظمة العواصف. هذا هو السبب في أنه لا ينبغي ترك مثل هذه البيانات الهامة جانبا.
بالإضافة إلى كل ما سبق ، فإن أي مشروع لتصريف مياه الأمطار يتضمن بالضرورة تقديرًا. بالطبع ، يتطلب إنشاء شبكة الصرف الصحي تكاليف معينة. من أجل حساب تكلفة مثل هذه المجاري ، من الضروري تحديد تكلفة مجمعات المياه والأنابيب والآبار والمرشحات. كل هذا ، بالإضافة إلى تكلفة العمل نفسه ، أي الدفع للعمال ، سيكون التقدير.
كقاعدة عامة ، يتم إيلاء الكثير من الاهتمام للآبار ، لأنها تأتي في أنواع مختلفة وقادرة على أداء مجموعة متنوعة من الوظائف ، اعتمادًا على اختيار العميل. على سبيل المثال ، لا تستطيع بعض الآبار جمع المياه فحسب ، بل يمكنها أيضًا توزيعها على مجاري مختلفة ، وتنقية المياه وأخذ عينات منها ، وقياس معاملات التدفق ، وغسل الترسيب.
تتمثل الخطوة التالية في تصميم مجاري العاصفة في تحديد العمق الذي يتم إنزال أنابيب النظام إليه. كقاعدة عامة ، يتم حساب ذلك من قطر الأنبوب نفسه. الحد الأدنى للعمق 50 سم ، كما يتم تحديد ميل النظام في هذه المرحلة. علاوة على ذلك ، اعتمادًا على طبيعة المنطقة ، يتم تحديد نوع تجميع المياه الذي سيتم استخدامه. إذا كانت المساحة صغيرة وتحتاج فقط إلى تجميع المياه في بعض الأماكن ، فإن تجميع المياه الموضعي يكون مناسبًا ، أي أنه سيتم تركيب المصارف في أماكن معينة فقط.
إذا كانت المساحة كبيرة بدرجة كافية ، فستكون هناك حاجة إلى مجموعات المياه الخطية هنا. كقاعدة عامة ، تقع حول محيط الموقع بالكامل وتجمع كل الماء.
وأخيرًا ، ربما كان أهم شيء. بغض النظر عن نوع الصرف الصحي المستخدم وفي المنطقة التي يتم تنفيذ العمل فيها ، على أي حال ، يجب أن يسترشد المشروع أولاً وقبل كل شيء بقواعد الصرف الصحي والبناء ، بالإضافة إلى متطلبات السلامة ، وإلا فلن يسمح أي فحص بمشروعك بالإضافة إلى ذلك. احسب بعناية جميع المعلمات ، واتبع قواعد السلامة ، ومن ثم ستعمل مجاري العاصفة بشكل صحيح وتجعل أي موقع جافًا.
مفاهيم تمهيدية
لا يتطلب حساب مجاري العواصف دائمًا مساعدة المحترفين ، فكل شيء يمكن القيام به يدويًا ، خاصة إذا كنت بحاجة إلى تصريف مياه الأمطار ليس على نطاق صناعي ، ولكن على نطاق محلي. بعد النظر في مثال على الحساب ، يجوز إنشاء هياكل لمؤسسة ومباني خاصة بها ، وكذلك إنشاء مياه الأمطار في مناطق أخرى.
تؤثر طريقة الحساب على:
- بيانات المناظر الطبيعية والسمات الجيولوجية للموقع ،
- تفاصيل بناء المباني ،
- موقع الاتصالات الهندسية ،
- معدل هطول الأمطار؛
- المواد التي سيتم استخدامها لبناء الهياكل.
عند التفكير في استنزاف العاصفة لمؤسسة ما ، من الضروري أيضًا مراعاة القدرة عبر البلاد ، ومنطقة الإقليم ، ووجود منحدرات الوصول وغيرها من الهياكل. يتم تنفيذ الترتيب العام لنظام الصرف مباشرة بعد تحديد معايير مياه الأمطار المطلوبة.
إرشادات تنظيمية لحساب مجاري العواصف بأقطار مختلفة ، مع مراعاة الجريان السطحي تحت المنحدر
تم تنفيذ جزء التصميم من المستند وفقًا لـ SNiP 2.04.03-85 و GOST 3634-99 ، 21.604-82. لم تفقد القواعد القوة على مر السنين ويتم استخدامها في عصرنا. سوف تساعد المستندات الحرفيين في المنزل الذين يقررون تصميم مجاري مياه الأمطار بشكل مستقل. ما تشمله:
الصيغ التي يتم من خلالها حساب مجاري العاصفة ، وطول المجاري الرئيسية ، وعرض الفروع ، وعدد ومعلمات منحدرات القنوات.
مقطع الأنابيب العرضي ، مواد التصنيع ، الملحقات ذات الصلة على شكل مشابك ، مثبتات
من المهم الإشارة إلى جودة مواد البناء.
تقنية جهاز الامطار .. مخطط جهاز مجاري العاصفة
مخطط جهاز الصرف الصحي العاصفة
يجب اعتماد الشروط الفنية اللازمة لمجاري العواصف من قبل مؤسسات الدولة ذات الصلة - الإدارة المعمارية للمدينة ، BTI ، والهيئات الأخرى ذات الصلة بإدارات الأرض والإسكان. إذا لم يكن لدى مالك الموقع القوة والوقت والأعصاب لذلك ، فإن أفضل طريقة للخروج هي الاتصال بمنظمة التصميم المعتمدة لمثل هذه الموافقات.
ما هي ميزات تصميم استنزاف العاصفة
تسمى مجموعة القنوات لجمع وتفريغ مياه الصرف الصحي مجاري العاصفة. تختلف شبكات الصرف الصحي الخارجية في التصميم ولكنها تحتوي دائمًا على العناصر التالية:
- توجيه الأخاديد. تحت السقف والأرض. هذا الأخير مجهز بملحقات - صواني مصنوعة من كتل الخرسانة المسلحة أو الطوب أو الرغوة.
- مداخل مياه الأمطار. تقع قمع العاصفة في زوايا السطح ، حيث يتدفق الكثير من الأمطار إلى أسفل منحدر على طول المزاريب.
- جامعي. آبار الاستقبال ، حيث تضخ المضخة كتلة من الماء عند امتلاء الخزان.
- تحكم في الآبار التي تسمح لك بمراقبة مستوى المياه العادمة لتصريفها في الوقت المناسب.
بالإضافة إلى ذلك ، يتم تزويد إمدادات المياه والصرف الصحي بمرشحات لحماية خزانات المياه العادمة من عمليات التعليق الخشنة التي يمكن أن تلحق الضرر بمعدات الضخ.
أبسط نظام في شكل خندق يترك المنزل على منحدر أصبح شيئًا من الماضي - له عيوب أكثر من المزايا. أولاً ، يتم غسل التربة ، ويصبح الجريان السطحي أصغر ، حيث تنهار الجدران إلى الداخل. سيؤدي هذا إلى حدوث فيضان خلال فصل الربيع أو الصيف. ثانيًا ، لن يتخلص الموقع أبدًا من الأوساخ - فالطين سيؤدي وظيفته. ثالثًا ، هناك خطر خلط كتل المخلفات بالماء من بئر الشرب الموجود في الموقع. يوصى باستخدام خدمات المتخصصين في حسابات التصميم لتجنب المشكلات الموصوفة.
