إجراء حساب لخزان التمدد الحراري
سائل التبريد الذي يتحرك عبر أنابيب نظام التدفئة لا يتم ضغطه عمليًا. خلاف ذلك ، قد يرتفع الضغط في الخط بشكل حاد ، مما سيؤدي إلى حالة طارئة. يرافق تسخين المياه في حدود 20 درجة مئوية - 90 درجة مئوية توسعها. هذا هو السبب في أن نظام التدفئة يحتاج إلى خزان خاص يدخل إليه سائل التبريد الزائد بعد زيادة حجمه.
وبالتالي ، ستعمل جميع العقد والأجهزة بشكل صحيح دون انقطاع أو حوادث. نظرًا للدور المهم المخصص لهذا العنصر من الدائرة ، يجب إجراء حساب خزان التمدد للتدفئة وفقًا للقواعد المعمول بها.
كيفية حساب حجم الصندوق في M 3
أثناء تعبئة ونقل البضائع ، يتساءل رواد الأعمال عن كيفية القيام بذلك بشكل صحيح من أجل توفير الوقت والمال. يعد حساب حجم الحاويات نقطة مهمة في التسليم. بعد دراسة جميع الفروق الدقيقة ، يمكنك اختيار المربع الذي تريده بالحجم.
كيف تحسب حجم الصندوق؟ لكي تتناسب الحمولة مع الصندوق دون مشاكل ، يجب حساب حجمها باستخدام الأبعاد الداخلية.
استخدم الآلة الحاسبة عبر الإنترنت لحساب حجم صندوق على شكل مكعب أو خط متوازي. سوف يساعد في تسريع عملية الحساب.
يمكن أن تكون الشحنة التي سيتم وضعها في حاوية ذات تكوين بسيط أو معقد. يجب أن تكون أبعاد الصندوق أكبر من 8-10 مم من النقاط البارزة للحمل. يعد ذلك ضروريًا حتى يتناسب العنصر مع الحاوية دون صعوبة.
تستخدم الأبعاد الخارجية عند حساب حجم الصناديق من أجل ملء الفراغ بشكل صحيح في الجزء الخلفي من السيارة للنقل. هناك حاجة أيضًا لحساب مساحة وحجم المستودع المطلوب لتخزينها.
أولاً ، نقيس الطول (أ) والعرض (ب) للمربع. للقيام بذلك ، سوف نستخدم شريط قياس أو مسطرة. يمكن تسجيل النتيجة وتحويلها إلى أمتار. سوف نستخدم نظام القياس الدولي SI. وفقًا لذلك ، يتم حساب حجم الحاوية بالأمتار المكعبة (م 3). بالنسبة للحاويات التي يقل طول جوانبها عن متر ، يكون من الأنسب إجراء القياسات بالسنتيمتر أو المليمترات. يجب أن يؤخذ في الاعتبار أن أبعاد الشحنة والمربع يجب أن تكون في نفس وحدات القياس. بالنسبة للمربعات المربعة ، الطول يساوي العرض.
ثم نقوم بقياس الارتفاع (ح) للحاوية الحالية ─ المسافة من الصمام السفلي للصندوق إلى الأعلى.
إذا أجريت قياسات بالمليمترات ، وكان يجب الحصول على النتيجة بالمتر 3 ، فإننا نترجم كل رقم إلى م. على سبيل المثال ، هناك بيانات:
بالنظر إلى أن 1 م = 1000 م ، سنقوم بترجمة هذه القيم إلى أمتار ، ثم نستبدلها في الصيغة.
الصيغ
- V = a * b * h ، حيث:
- أ - طول القاعدة (م) ،
- ب - عرض القاعدة (م) ،
- ح - الارتفاع (م) ،
- V هو الحجم (م 3).
باستخدام صيغة حساب حجم الصندوق ، نحصل على:
V \ u003d a * b * h \ u003d 0.3 * 0.25 * 0.15 \ u003d 0.0112 م 3.
يمكن استخدام هذه الطريقة عند حساب حجم خط متوازي ، أي للمربعات المستطيلة والمربعة.
كيفية حساب مكعب الخرسانة بشكل صحيح لبناء الجدران
لبناء المباني الضخمة ، يتم إنشاء الصناديق القوية من الخرسانة المسلحة مع حديد التسليح. لتحديد الحاجة إلى مواد البناء ، يواجه البناة مهمة حساب حجم الخرسانة لمثل هذه الهياكل. لإجراء العمليات الحسابية ، استخدم الصيغة التالية - V \ u003d (S-S1) x H.
دعونا نفك رموز التدوين المتضمن في الصيغة
:
- V - كمية الخلطة الخرسانية لبناء جدران ؛
- S هي المساحة الإجمالية لسطح الجدار ؛
- S1 - المساحة الإجمالية لفتحات النوافذ والأبواب ؛
- H هو ارتفاع صندوق الحائط الخرساني.
عند إجراء الحسابات ، يتم تحديد المساحة الإجمالية للفتحات عن طريق تلخيص الفتحات الفردية.تذكرنا خوارزمية الحساب بتحديد الحاجة إلى الخرسانة لقاعدة بلاطة ويمكن إجراؤها بسهولة بشكل مستقل باستخدام آلة حاسبة.
إجراء حساب لخزان التمدد الحراري
سائل التبريد الذي يتحرك عبر أنابيب نظام التدفئة لا يتم ضغطه عمليًا. خلاف ذلك ، قد يرتفع الضغط في الخط بشكل حاد ، مما سيؤدي إلى حالة طارئة. يرافق تسخين المياه في حدود 20 درجة مئوية - 90 درجة مئوية توسعها. هذا هو السبب في أن نظام التدفئة يحتاج إلى خزان خاص يدخل إليه سائل التبريد الزائد بعد زيادة حجمه.
وبالتالي ، ستعمل جميع العقد والأجهزة بشكل صحيح دون انقطاع أو حوادث. نظرًا للدور المهم المخصص لهذا العنصر من الدائرة ، يجب إجراء حساب خزان التمدد للتدفئة وفقًا للقواعد المعمول بها.
الضغط في نظام التدفئة
ينشأ الضغط في الشبكة نتيجة لتأثير عدة عوامل. يميز تأثير المبرد على جدران عناصر النظام. قبل ملئها بالماء ، يكون الضغط في الأنابيب 1 ضغط جوي. ومع ذلك ، بمجرد أن تبدأ عملية ملء المبرد ، يتغير هذا المؤشر. حتى مع وجود سائل تبريد بارد ، يوجد ضغط في خط الأنابيب. والسبب في ذلك هو الترتيب المختلف لعناصر النظام - مع زيادة الارتفاع بمقدار 1 متر ، تتم إضافة 0.1 ضغط جوي. يسمى هذا النوع من التأثير بالسكون ، ويتم استخدام هذه المعلمة عند تصميم شبكات التدفئة ذات الدوران الطبيعي. في نظام التسخين المغلق ، يتمدد المبرد أثناء التسخين ، ويتشكل ضغط زائد في الأنابيب. اعتمادًا على تصميم الخط ، يمكن أن يتغير في أقسام مختلفة ، وإذا لم يتم توفير أجهزة التثبيت في مرحلة التصميم ، فهناك خطر تعطل النظام.
لا توجد معايير ضغط لأنظمة التدفئة المستقلة. يتم حساب قيمتها اعتمادًا على معلمات الجهاز وخصائص الأنابيب وعدد طوابق المنزل أيضًا. في هذه الحالة ، من الضروري اتباع القاعدة التي تنص على أن قيمة الضغط في الشبكة يجب أن تتوافق مع أدنى قيمة لها في أضعف ارتباط في النظام. من الضروري أن نتذكر الفرق الإلزامي من 0.3-0.5 أجهزة الصراف الآلي. بين الضغط في الأنابيب المباشرة والعودة للغلاية ، وهي إحدى آليات الحفاظ على الدوران الطبيعي لسائل التبريد. مع الأخذ في الاعتبار كل هذا ، يجب أن يكون الضغط في النطاق من i .5 إلى 2.5 atm. للتحكم في الضغط في نقاط مختلفة في الشبكة ، يتم إدخال مقاييس الضغط التي تسجل القيم المنخفضة والزائدة. في حالة أن العداد لا يجب أن يعمل فقط للتحكم البصري ، ولكن أيضًا يعمل مع نظام التشغيل الآلي ، يتم استخدام الاتصال الكهربائي أو أنواع أخرى من أجهزة الاستشعار.
- كثافة الماء الساخن أقل من كثافة الماء البارد. يؤدي الاختلاف بين هذه القيم إلى حقيقة إنشاء رأس هيدروستاتيكي ، مما يعزز الماء الساخن إلى المشعات.
- بالنسبة لخزانات التمدد ، فإن أكثر المعلومات إفادة هي القيم القصوى المسموح بها لدرجة الحرارة والضغط.
- وفقًا للمصنعين ، يمكن أن تصل درجة حرارة سائل التبريد في الخزانات الحديثة إلى 120 درجة مئوية ، وضغط التشغيل يصل إلى 4 ضغط جوي. في ذروة قيم تصل إلى 10 بار
صيغة لحساب حجم خزان التمدد
KE - الحجم الإجمالي لنظام التدفئة بأكمله. يتم حساب هذا المؤشر بناءً على حقيقة أن طاقة معدات التسخين I كيلوواط تساوي 15 لترًا من حجم المبرد. إذا كانت قوة المرجل 40 كيلو واط ، فسيكون الحجم الإجمالي للنظام KE \ u003d 15 × 40 \ u003d 600 لتر ؛
Z هي قيمة معامل درجة حرارة المبرد. كما لوحظ بالفعل ، يبلغ هذا حوالي 4٪ بالنسبة للمياه ، ولمضاد التجمد بتركيزات مختلفة ، على سبيل المثال ، 10-20٪ إيثيلين جلايكول ، من 4.4 إلى 4.8٪ ؛
N هي قيمة كفاءة الخزان الغشائي ، والتي تعتمد على الضغط الأولي والأقصى في النظام ، وضغط الهواء الأولي في الغرفة.غالبًا ما يتم تحديد هذه المعلمة من قبل الشركة المصنعة ، ولكن إذا لم تكن موجودة ، فيمكنك إجراء الحساب بنفسك باستخدام الصيغة:
DV - أعلى ضغط مسموح به في الشبكة. كقاعدة عامة ، يساوي الضغط المسموح به لصمام الأمان ونادرًا ما يتجاوز 2.5-3 أجهزة الصراف الآلي لأنظمة التدفئة المنزلية العادية ؛
DS هي قيمة ضغط الشحنة الأولية لخزان الغشاء بناءً على قيمة ثابتة قدرها 0.5 ضغط جوي. 5 أمتار من طول نظام التدفئة.
N = (2.5-0.5) /
لذلك ، من البيانات التي تم الحصول عليها ، يمكننا اشتقاق حجم خزان التمدد بقوة المرجل 40 كيلو واط:
ك = 600 × 0.04 / 0.57 = 42.1 لتر.
يوصى بخزان سعة 50 لترًا بضغط أولي يبلغ 0.5 ضغط جوي. لأن المؤشرات النهائية لاختيار المنتج يجب أن تكون أعلى قليلاً من المؤشرات المحسوبة. الزيادة الطفيفة في حجم الخزان ليست سيئة مثل عدم كفاية حجمها. بالإضافة إلى ذلك ، عند استخدام مضاد التجمد في النظام ، ينصح الخبراء باختيار خزان بحجم أكبر بنسبة 50٪ من الخزان المحسوب.
تحديد الحجم الأمثل للمجمع
هناك عدة طرق لاختيار الحجم الأمثل لهذا الخزان. على سبيل المثال ، يوصون بجداول يُطلب فيها من المستهلك المتابعة من إمدادات المياه التي تم إنشاؤها في المجمع.
في حالتنا ، نستخدم صيغة تم تطويرها بواسطة إحدى الشركات المصنعة الرائدة لهذه المعدات وهي مثالية لحالة محطة الضخ فقط.
لن يتم إعطاء الصيغة نفسها - سنقوم ببساطة بإدراج الكميات التي نحتاجها للحساب.
الحد الأقصى التقريبي لتدفق المياه معبرًا عنه باللترات في الدقيقة. سيكون تحديد هذه النفقات هو الخطوة الأولى في سلسلة العمليات الحسابية.
آلة حاسبة لحساب أقصى تدفق للمياه
شروحات لحساب الاستهلاك
كل شيء بسيط للغاية. تتميز تركيبات السباكة والأجهزة المنزلية الموصولة "بالمياه" بمتوسط استهلاك معين. إذا حددت تلك الأجهزة والملحقات المتوفرة أو المخطط تركيبها في المنزل ، فسيقوم البرنامج بتلخيص مؤشراتها.
من الواضح أن جميع الأجهزة متورطة في نفس الوقت نادرًا للغاية ، إن لم يكن على الإطلاق - أبدًا. ولكن في هذا الصدد ، فإن خوارزمية الآلة الحاسبة لها قيمة "عائمة" خاصة ، والتي ستأخذ في الاعتبار المكون الاحتمالي للنتيجة النهائية.
ستكون النتيجة التي تم الحصول عليها مطلوبة لإجراء مزيد من العمليات الحسابية.
دعنا نعود إلى قيم الصيغة الرئيسية.
مطلوب ثلاث قيم ضغط - النفخ المسبق لغرفة الهواء في المجمع ، بالإضافة إلى العتبات السفلية والعليا للمضخة. أي الحد الأدنى من الضغط في النظام الذي تبدأ عنده المضخة وتغذي الخزان بالمياه ، والحد الأقصى الذي يتم عنده إيقاف تشغيل الطاقة للتركيب.
هذه القيم ، بالطبع ، لم تؤخذ "من السقف". هناك بعض التوصيات لاختيار المؤشرات المثلى. يتم تقديم المعلومات حول هذا بشكل جيد على بوابتنا.
من المرغوب فيه ألا يتم تشغيل المضخة ، حتى مع التشغيل شبه المستمر لنظام إمداد المياه بأقصى تدفق للمياه ، أكثر من مرة واحدة كل 4-5 دقائق. أي أنه اتضح أن 12 ÷ 15 مرة في غضون ساعة.
يتم سرد جميع البيانات الأولية الضرورية - يمكنك المتابعة إلى الحساب.
ربما لا تكون هناك حاجة إلى تفسيرات خاصة هنا - فقد سبق أن قيل كل شيء أعلاه. الشيء الوحيد هو أن النتيجة التي تم الحصول عليها ، بالطبع ، لا تعمل إلا كمبدأ توجيهي. بطريقة أو بأخرى ، سيكون عليك الشراء من الخط القياسي لأحجام الخزانات. كقاعدة عامة ، يأخذون الأقرب من حيث الحجم إلى الجانب الأكبر.
طريقة لحساب الحجم
C هو حجم السائل في النظام ، ل.
Βt هو معامل التمدد الحراري لسائل التبريد.
P-min و P-max - الضغط الأدنى (الأولي) والأقصى في خزان التمدد.
يعتبر حجم السائل ممتلئًا ، بما في ذلك:
- خطوط الأنابيب (حول أقطار الأنابيب النحاسية للسباكة مكتوبة هنا) ،
- مشعات
- سخان مياه،
- عناصر أخرى حيث يوجد ماء (اقرأ عن سلم سكة مناشف الفولاذ المقاوم للصدأ الذي يتم تسخينه بالماء في هذه الصفحة).
إذا كان حجم النظام غير معروف ، يتم استخدام طريقة تحديد قوة المشعات - بمعدل 1 كيلو واط - 15 لترًا.
معامل التمدد للماء عند 85 درجة مئوية هو 0.034.
يتم استخدام هذه القيمة عندما لا تتوفر معلومات أكثر دقة حول شبكتك.
الضغط الأولي والأقصى في الخزان P-min و P-max هما ضغط التشغيل وقيمة تنشيط صمام الأمان.
كما ترى ، الحساب ليس معقدًا للغاية.
لكن فوائده لا يمكن إنكارها.
سيكون اختيار خزان التمدد المناسب لخصائصه قادرًا على حماية شبكة التدفئة من وقوع حادث في أكثر اللحظات غير المناسبة.
أي واحد تختاره متروك لك.

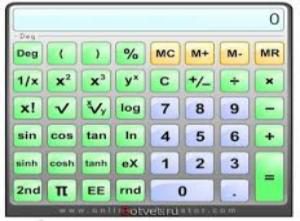

استخدام الآلة الحاسبة على الإنترنت
عدد الآلات الحاسبة عبر الإنترنت في الشبكة كبير ، وأي واحد جيد ، ولكن من الأصح استخدام عدة موارد بدورها واشتقاق قيمة متوسطة. لذلك سيكون من الممكن تصحيح الأخطاء أو البيانات غير الصحيحة على مواقع مختلفة. لكل آلة حاسبة طريقة حساب خاصة بها ، يختلف مقدار البيانات المستخدمة.
لذلك ، من الأفضل تشغيلها بأمان من خلال تكرار الحساب.
تقدم بعض الموارد ، في نفس الوقت ، مع إصدار القيمة التي تم الحصول عليها ، متغيرات من نماذج خزان التمدد التي تلبي البيانات المقدمة.
عادةً ما يتم توفير القيم والمعاملات الرئيسية في شكل جداول أو متوسطات ، ولكن يجب معرفة حجم المبرد في دائرتك.
في الحالات القصوى ، يستخدمون طريقة أخرى لا تعطي قيمة دقيقة ، ولكنها مناسبة في حالة عدم وجود خيارات أخرى.
يُفترض أن يكون حجم خزان التمدد 15٪ من الحجم الإجمالي للشبكة ، بما في ذلك خطوط الأنابيب والغلايات والرادياتير.
يبدو أن أتباع الحسابات الدقيقة سيجدون هذا الخيار بدائيًا للغاية ، ولكن في الحالات التي لا جدال فيها ، يتم استخدامه كمسكن.
كيفية إجراء حساب بسيط لسعة خزان التمدد لنظام التدفئة ، شاهد الفيديو.
أنواع الخزانات
يمكن تجهيز نظام التسخين بأحد أنواع خزانات التمدد.
كيف تختار العنصر الصحيح لنظام التدفئة في كل حالة على حدة؟ سيتم مناقشة هذا أبعد من ذلك.

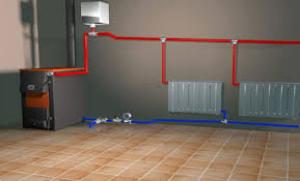

النوع المفتوح
كما يوحي الاسم ، فإن الخزان المفتوح عبارة عن حاوية ذات سطح مفتوح يمكن إضافة سائل التبريد إليها. لا يتطلب قفل الأجزاء وقسم الغشاء والغطاء. ولكن نظرًا لحقيقة أن الماء يتبخر في مثل هذه الحاوية ، ويجب مراقبة مقدارها باستمرار (أعلى) ، فقد تم التخلي عن الخزانات المفتوحة تدريجيًا.
بالإضافة إلى ذلك ، يتميز هذا التسخين بضغط منخفض ، وغالبًا ما يكون الخزان نفسه عرضة للتآكل. لذلك ، يتم تركيب خزانات أكثر حداثة من النوع المغلق اليوم.
نوع مغلق
في خطوط مع مضخة الدوران ، يتم تثبيت خزانات التمدد من النوع المغلق (الغشاء). تتوفر عينات عالية الجودة على شكل وعاء أحمر مغلق بغشاء مطاطي بداخله. غشاء مصنوع من المطاط التقني أكثر متانة.
بالنسبة للمنتجات الخاصة بإمداد الماء الساخن ، والتي تم طلاء جسمها باللون الأزرق ، تكون جودة المطاط أقل (إنها درجة طعام). هذه النماذج تتحمل الضغط بشكل أسوأ وتتآكل بشكل أسرع.
بالإضافة إلى الوظيفة الرئيسية - التعويض عن حجم المبرد عند انخفاض درجة الحرارة وامتصاصه عندما يتمدد من التسخين ، تتحكم وحدة الغشاء في مستوى السائل في خط التسخين ، وتزيل الهواء من النظام ، وتصرف المياه في المجاري عندما تكون زائدة وتكون منطقة عازلة في حالة ارتفاع الضغط.
تعديلات خزان التوسع
يتم استخدام نوعين من خزانات التمدد.
تُعرف الدبابات من النوع المفتوح منذ فترة طويلة ولا تزال تستخدم حتى اليوم.
أجهزتهم بسيطة للغاية بحيث تجعلك تتحمل أوجه القصور.
وتشمل هذه:
- ضغط تشغيل منخفض للشبكة ، حيث إن الدوران الطبيعي للسائل هو الوحيد الممكن ؛
- الحاجة إلى التحكم في كمية المبرد.سيؤدي غليان الماء وتبخره إلى فتح الشبكة وإيقاف النظام ، لذلك تحتاج إلى التحقق باستمرار من مستوى الماء في الخزان ؛
- الموقع الوحيد في أعلى نقطة ، مما يسبب الإزعاج عند تعويض نقص المبرد.
تم تصميم الخزانات المغلقة
أنها تسمح للموقع في تلك الأماكن التي يحتاجها المستخدم.
يتم تكييفها للعمل تحت ضغط مرتفع ودوران قسري ، ولا تتغير كمية المبرد على الإطلاق.
النوع المفتوح
إنها حاوية مفتوحة يرتفع فيها مستوى السائل أو ينخفض مع حدوث التمدد الحراري.
مع النقص ، يتم ببساطة رفع المياه من دلو.
الخزان المفتوح هو أبسط تصميم. لا يتطلب أي صمامات إغلاق.
عيبه الرئيسي هو موقعه غير الملائم - التثبيت الإلزامي في أعلى نقطة في الشبكة.
الحاجة إلى التحكم في مستوى السائل تجعله يرتفع باستمرار إلى القمة ، لتوصيل الماء هناك.
بالإضافة إلى ذلك ، يكون الضغط في نظام الخزان المفتوح منخفضًا ، مما يمنع استخدام مضخة تدوير السوائل.
ولكن هناك ميزة واحدة - لا تحتاج دائرة التدفئة المفتوحة إلى الكهرباء.
إذا كان هناك انقطاع للتيار الكهربائي ، أو لم يكن هناك أي انقطاع على الإطلاق ، يصبح هذا الخيار هو الخيار الوحيد الممكن.
حول طرق ضبط مخفض ضغط الماء في نظام إمداد المياه مكتوب هنا.
تصميم خزان التمدد المغلق يحل جميع المشاكل.
يتم ضبط الضغط والحجم فيه باستخدام غشاء مطاطي ، لذلك تسمى هذه الخزانات ببساطة "الغشاء".
يمتلئ حجم عمل هذا الخزان بالهواء (أو غاز خامل) ، عند التمدد ، يزيح الماء الغشاء ويزداد ضغط الهواء.
عندما يبرد الماء ، ينخفض ضغط الماء ويعيده الغشاء إلى النظام.
يعمل الجهاز في الوضع التلقائي ، والذي لا يتطلب مراقبة مستمرة ، والضغط المسموح به أعلى بكثير مما هو ممكن عند استخدام الخزان المفتوح.
يمكن استبدال الغشاء الموجود في الخزان (نوع شفة) ، أو غير قابل للاستبدال ، ويمكن التخلص منه. جسم هذا الخزان مطلي باللون الأحمر.
تم تصميم الخزانات ذات الجسم الأزرق للمياه الساخنة ومجهزة بغشاء مصنوع من المطاط الغذائي مع عمر خدمة أقصر.
التي تختار
ومع ذلك ، غالبًا ما يكتفي سكان المنازل الخاصة باستخدام خزان مفتوح ، مما يحفز هذا الاختيار:
- سهولة الاستعمال،
- يصلح،
- لا حاجة للكهرباء.
يعتبر البعض أن الحاجة إلى تعبئة المياه ، بسبب التبخر أو غيره من الخسائر ، تمثل إزعاجًا طفيفًا ، بينما يقوم البعض الآخر بميكنة هذه العملية (التي تختار مضخة بئر عميق) أو أتمتة (اقرأ عن مضخة الآبار العميقة ذات التشغيل الآلي هنا).
إذا كانت المساحة المراد تسخينها صغيرة ولا يلزم زيادة ضغط الشبكة ، فيمكن الاستغناء عن الخزان المفتوح فقط.
القرار النهائي تمليه شروط ومعدات معينة.
شراء خزان التمدد
كجهاز ذو أهمية ومسؤولية كبيرين ، لا يجب أن يكون "بالعين" ، خاصة إذا كنت بحاجة إلى "غشاء"
تحتاج إلى حساب حجم الخزان. مع مراعاة جميع المعلمات الفردية لنظام التدفئة في منزلك.
ما القدرة
اطلب تقديرًا من المتخصصين. الخيار موثوق به ، لكنه سيستغرق وقتًا ومالًا وزيارة شخصية للمؤسسة حيث سيتم إجراء مثل هذا الحساب.
والتي ، بالمناسبة ، يجب إيجادها أولاً.
احسب الحجم بنفسك. باستخدام الصيغ المطلوبة. يكون هذا الخيار جيدًا عندما تكون جميع البيانات الضرورية معروفة ، وإلا فلن يكون الحساب ممكنًا.
خيار ميسور التكلفة وبسيط ، لكن يُنصح بتكرار الحساب على عدة موارد للحصول على النتيجة الأكثر دقة.
يتم رفض الخيارات المتعلقة بتحديد حجم الخزان "بالعين" ، أو بحساب تقريبي ، مع أخذ 1 كيلوواط من الطاقة المقابلة لـ 15 لترًا من الماء في النظام ، باعتبارها غير موثوقة وخطيرة ، على الفور.
من الأفضل قضاء بعض الوقت في الحسابات بدلاً من أن تكون في منزل غير مدفأ في البرد (كيفية توصيل كابل تدفئة للسباكة).
طريقة لحساب الحجم
C هو حجم السائل في النظام ، ل.
Βt هو معامل التمدد الحراري لسائل التبريد.
P-min و P-max - الضغط الأدنى (الأولي) والأقصى في خزان التمدد.
يعتبر حجم السائل ممتلئًا ، بما في ذلك:
- خطوط الأنابيب (حول أقطار الأنابيب النحاسية للسباكة مكتوبة هنا) ،
- مشعات
- سخان مياه،
- عناصر أخرى حيث يوجد ماء (اقرأ عن سلم سكة مناشف الفولاذ المقاوم للصدأ الذي يتم تسخينه بالماء في هذه الصفحة).
إذا كان حجم النظام غير معروف ، يتم استخدام طريقة تحديد قوة المشعات - بمعدل 1 كيلو واط - 15 لترًا.
معامل التمدد للماء عند 85 درجة مئوية هو 0.034.
يتم استخدام هذه القيمة عندما لا تتوفر معلومات أكثر دقة حول شبكتك.
الضغط الأولي والأقصى في الخزان P-min و P-max هما ضغط التشغيل وقيمة تنشيط صمام الأمان.
لكن فوائده لا يمكن إنكارها.
سيكون اختيار خزان التمدد المناسب لخصائصه قادرًا على حماية شبكة التدفئة من وقوع حادث في أكثر اللحظات غير المناسبة.
أي واحد تختاره متروك لك.
استخدام الآلة الحاسبة على الإنترنت
عدد الآلات الحاسبة عبر الإنترنت في الشبكة كبير ، وأي واحد جيد ، ولكن من الأصح استخدام عدة موارد بدورها واشتقاق قيمة متوسطة. لذلك سيكون من الممكن تصحيح الأخطاء أو البيانات غير الصحيحة على مواقع مختلفة. لكل آلة حاسبة طريقة حساب خاصة بها ، يختلف مقدار البيانات المستخدمة.
لذلك ، من الأفضل تشغيلها بأمان من خلال تكرار الحساب.
تقدم بعض الموارد ، في نفس الوقت ، مع إصدار القيمة التي تم الحصول عليها ، متغيرات من نماذج خزان التمدد التي تلبي البيانات المقدمة.
عادةً ما يتم توفير القيم والمعاملات الرئيسية في شكل جداول أو متوسطات ، ولكن يجب معرفة حجم المبرد في دائرتك.
في الحالات القصوى ، يستخدمون طريقة أخرى لا تعطي قيمة دقيقة ، ولكنها مناسبة في حالة عدم وجود خيارات أخرى.
يُفترض أن يكون حجم خزان التمدد 15٪ من الحجم الإجمالي للشبكة ، بما في ذلك خطوط الأنابيب والغلايات والرادياتير.
يبدو أن أتباع الحسابات الدقيقة سيجدون هذا الخيار بدائيًا للغاية ، ولكن في الحالات التي لا جدال فيها ، يتم استخدامه كمسكن.
كيفية إجراء حساب بسيط لسعة خزان التمدد لنظام التدفئة ، شاهد الفيديو.
الاستعداد لتحديد حجم الخرسانة وكيفية حسابها دون أخطاء
عند التحضير لإجراء العمليات الحسابية ، يجب أن نتذكر أن الحاجة إلى خليط الخرسانة تتحدد بالمتر المكعب ، وليس بالكيلوغرامات أو الأطنان أو اللترات. نتيجة للحسابات اليدوية أو بالبرمجيات ، سيتم تحديد حجم محلول الرابط ، وليس كتلته. أحد الأخطاء الرئيسية التي يرتكبها المطورون المبتدئون هو إجراء الحسابات قبل تحديد نوع الأساس.
يتم اتخاذ القرار بشأن تصميم الأساس بعد اكتمال الأعمال التالية
:
- إنتاج مقاييس جيوديسية لتحديد خصائص التربة ومستوى التجميد وموقع طبقات المياه الجوفية ؛
- حساب السعة التحميلية للقاعدة. يتم تحديده على أساس الوزن وخصائص تصميم الهيكل والعوامل الطبيعية.
- نوع الأساس الذي يتم بناؤه ؛
- أبعاد الأساس وتكوينه ؛
- العلامة التجارية للخليط المستخدم للخرسانة ؛
- عمق تجميد التربة.
تعتمد الدقة التي يتم بها حساب حجم الخرسانة على البيانات المستخدمة في الحساب.
هم مختلفون لكل نوع من أنواع الأساس.
:
عند حساب قاعدة الشريط ، يتم أخذ أبعادها وشكلها في الاعتبار ؛
بالنسبة للقاعدة العمودية ، من المهم معرفة عدد الأعمدة الخرسانية وأبعادها ؛
يمكنك حساب مكعب الخرسانة للبلاطة الصلبة بسمكها وأبعادها.
تعتمد دقة النتيجة التي تم الحصول عليها على اكتمال البيانات المستخدمة في الحساب.
اختيار الجهاز حسب الحساب
قبل الشروع في حساب الغشاء ، عليك أن تعرف أنه كلما زاد حجم نظام التسخين وزاد مؤشر درجة الحرارة القصوى لسائل التبريد ، يجب أن يكون الخزان نفسه أكبر.
هناك عدة طرق يتم بها الحساب: الاتصال بالمتخصصين في مكتب التصميم ، أو إجراء العمليات الحسابية بأنفسهم باستخدام صيغة خاصة ، أو الحساب باستخدام آلة حاسبة عبر الإنترنت.
تبدو صيغة الحساب كما يلي: V = (VL x E) / D ، حيث:
- VL - حجم جميع الأجزاء الرئيسية ، بما في ذلك المرجل وأجهزة التدفئة الأخرى ؛
- E هو معامل التمدد لسائل التبريد (بالنسبة المئوية) ؛
- D هو مؤشر على كفاءة الغشاء.
تحديد الحجم
أسهل طريقة لتحديد متوسط حجم نظام التدفئة هي بواسطة قوة غلاية التدفئة بمعدل 15 لتر / كيلو واط. أي ، مع قوة مرجل تبلغ 44 كيلو واط ، سيكون حجم جميع خطوط الأنابيب في النظام 660 لترًا (15 × 44).
يبلغ معامل التمدد لنظام المياه حوالي 4٪ (عند درجة حرارة متوسطة تبلغ 95 درجة مئوية).
إذا تم سكب مادة مانعة للتجمد في الأنابيب ، فإنها تلجأ إلى الحساب التالي:
يعتمد تصنيف الكفاءة (D) على الضغط الأولي والأعلى في النظام ، بالإضافة إلى ضغط هواء البداية في الغرفة. يتم ضبط صمام الأمان دائمًا على أقصى ضغط. للعثور على قيمة مؤشر الأداء ، تحتاج إلى إجراء الحساب التالي: D = (PV - PS) / (PV + 1) ، حيث:
- PV - علامة الضغط القصوى في النظام ، للتدفئة الفردية ، يكون المؤشر 2.5 بار ؛
- PS - ضغط شحن الغشاء عادة ما يكون 0.5 بار.
الآن يبقى جمع كل المؤشرات في الصيغة والحصول على الحساب النهائي:
يمكن تقريب الرقم الناتج واختيار نموذج خزان تمدد يبدأ من 46 لترًا. إذا تم استخدام الماء كحامل حراري ، فسيكون حجم الخزان على الأقل 15٪ من سعة النظام بأكمله. بالنسبة لمضاد التجمد ، هذا الرقم هو 20٪. تجدر الإشارة إلى أن حجم الجهاز قد يكون أكبر قليلاً من الرقم المحسوب ، ولكن ليس أقل بأي حال من الأحوال.
اختيار خزان التمدد لنظام التدفئة
يعد اختيار خزان التمدد للتدفئة خطوة مهمة في إنشاء نظام تدفئة مستقل. يجب أن يتوافق هذا الجهاز مع معلمات النظام ، وإلا فلن يكون التشغيل العادي ممكنًا.
خزان التمدد عبارة عن حاوية خاصة ، بفضلها يمكن تعويض التمدد الحراري للسائل المتداول في نظام التدفئة. عندما يتم تسخين الماء ، يزداد حجمه ، وتصل ديناميات زيادة الحجم إلى حوالي 0.3٪ لكل 10 درجات مئوية.
يحتوي السائل على معامل انضغاط منخفض ، لذلك لن يكون للحجم الزائد مكان يذهب إليه في نظام مغلق تمامًا بدون خزان خاص ، مما سيؤدي إلى وقوع حادث - بسبب زيادة الضغط ، قد تتسرب الوصلات أو تنفجر الأنابيب. من المستحيل أيضًا استبدال خزان التمدد بصمام لتفريغ المبرد المسخن "الزائد" ، لأنه عند التبريد ، فإن السائل الموجود في خط الأنابيب سوف ينضغط ، مكونًا فراغًا - سيؤدي ذلك إلى خفض ضغط النظام ودخول الهواء هناك - نتيجة لذلك ، لن تعمل التدفئة.
الضغط في نظام التدفئة
ينشأ الضغط في الشبكة نتيجة لتأثير عدة عوامل. يميز تأثير المبرد على جدران عناصر النظام. قبل ملئها بالماء ، يكون الضغط في الأنابيب 1 ضغط جوي. ومع ذلك ، بمجرد أن تبدأ عملية ملء المبرد ، يتغير هذا المؤشر. حتى مع وجود سائل تبريد بارد ، يوجد ضغط في خط الأنابيب. والسبب في ذلك هو الترتيب المختلف لعناصر النظام - مع زيادة الارتفاع بمقدار 1 متر ، تتم إضافة 0.1 ضغط جوي. يسمى هذا النوع من التأثير بالسكون ، ويتم استخدام هذه المعلمة عند تصميم شبكات التدفئة ذات الدوران الطبيعي.في نظام التسخين المغلق ، يتمدد المبرد أثناء التسخين ، ويتشكل ضغط زائد في الأنابيب. اعتمادًا على تصميم الخط ، يمكن أن يتغير في أقسام مختلفة ، وإذا لم يتم توفير أجهزة التثبيت في مرحلة التصميم ، فهناك خطر تعطل النظام.
لا توجد معايير ضغط لأنظمة التدفئة المستقلة. يتم حساب قيمتها اعتمادًا على معلمات الجهاز وخصائص الأنابيب وعدد طوابق المنزل أيضًا. في هذه الحالة ، من الضروري اتباع القاعدة التي تنص على أن قيمة الضغط في الشبكة يجب أن تتوافق مع أدنى قيمة لها في أضعف ارتباط في النظام. من الضروري أن نتذكر الفرق الإلزامي من 0.3-0.5 أجهزة الصراف الآلي. بين الضغط في الأنابيب المباشرة والعودة للغلاية ، وهي إحدى آليات الحفاظ على الدوران الطبيعي لسائل التبريد. مع الأخذ في الاعتبار كل هذا ، يجب أن يكون الضغط في النطاق من i .5 إلى 2.5 atm. للتحكم في الضغط في نقاط مختلفة في الشبكة ، يتم إدخال مقاييس الضغط التي تسجل القيم المنخفضة والزائدة. في حالة أن العداد لا يجب أن يعمل فقط للتحكم البصري ، ولكن أيضًا يعمل مع نظام التشغيل الآلي ، يتم استخدام الاتصال الكهربائي أو أنواع أخرى من أجهزة الاستشعار.
- كثافة الماء الساخن أقل من كثافة الماء البارد. يؤدي الاختلاف بين هذه القيم إلى حقيقة إنشاء رأس هيدروستاتيكي ، مما يعزز الماء الساخن إلى المشعات.
- بالنسبة لخزانات التمدد ، فإن أكثر المعلومات إفادة هي القيم القصوى المسموح بها لدرجة الحرارة والضغط.
- وفقًا للمصنعين ، يمكن أن تصل درجة حرارة سائل التبريد في الخزانات الحديثة إلى 120 درجة مئوية ، وضغط التشغيل يصل إلى 4 ضغط جوي. في ذروة قيم تصل إلى 10 بار
