كيفية تركيب خزان التمدد في نظام التدفئة

تركيب خزان تمدد في نظام تدفئة مفتوح ومغلق

في أنظمة التدفئة الحديثة ، للتعويض عن التمدد الحراري لسائل التبريد ، يتم تثبيت خزانات التمدد من النوع المفتوح أو المغلق ، والتي لها متطلبات خاصة للتركيب وظروف التشغيل ولها مزايا وعيوب مختلفة.

في هذه المقالة ، سننظر في النقاط الرئيسية لاختيار وتركيب خزان التمدد في نظام التدفئة مع الدوران القسري والطبيعي لسائل التبريد.

المعلمة الرئيسية للخزان هي حجمه المفيد ، والذي يجب أن يتجاوز مقدار التغيير في حجم السائل في النظام نتيجة لأقصى تغير في درجة حرارته.

حجم السائل في نظام التسخين ليس ثابتًا ، لأن المبرد يمكن أن يتوسع وينكمش أثناء التشغيل. يؤدي تسخين المبرد ، وبالتالي زيادة حجمه بحجم ثابت للمساحة الداخلية لنظام التدفئة ، إلى زيادة الضغط على جدران خطوط الأنابيب ومعدات التدفئة ، مما قد يؤدي إلى تدميرها.

للتعويض عن التغيرات في حجم السائل وتثبيت الضغط على الجدران الداخلية لمكونات نظام التسخين ، يتم إدخال خزان تمدد في دائرته (يُعرف أيضًا باسم خزان التمدد ، من الفعل الإنجليزي "expanse" ، والذي يعني "توسيع"). عندما يتمدد المبرد ، تدخل الكمية ، التي تتجاوز حجم المساحة الداخلية للنظام ، في الموسع ، وبعد انخفاض درجة الحرارة ، تعود مرة أخرى.

ملامح تركيب خزان التمدد الغشائي

• ما هي وظيفة خزان الغشاء
• نطاق خزان الغشاء
• أنواع خزانات التمدد
• فوائد الخزانات المغلقة
• أنواع الخزانات المغلقة
• تركيب خزان تمدد مغلق
• ميزات تركيب خزان تمدد من نوع الغشاء

الكل يريد أن يرى منزله جميلاً ومريحاً.

في الوقت نفسه ، من المهم جدًا أن تكون جميع الرغبات والأحلام مدعومة بالإمكانية المالية لتحويل أحلامك إلى حقيقة. بالإضافة إلى ذلك ، لن تهم التكنولوجيا الحديثة.

بفضلهم ، أصبح ترتيب أي نظام في المنزل اليوم ممكنًا في أقصر وقت ممكن. ينطبق هذا أيضًا على خزان التمدد الغشائي ، وهو مفتاح نظام التدفئة في المنزل.

يجب إيلاء اهتمام خاص لتركيب هذا العنصر من نظام التدفئة.

جهاز خزان التمدد الغشائي.

وظائف خزان التوسع

ما هو الغرض من خزان التمدد؟ نظام التسخين مملوء بكمية ثابتة من السوائل (ماء أو مانع للتجمد) المعرضة للتمدد الحراري. هذا يعني أن زيادة درجة حرارة المبرد تؤدي حتماً إلى زيادة الضغط في النظام. نظرًا لأن الأنابيب والمشعات والعناصر الأخرى للهيكل الهندسي غير مرنة ، فإن الضغط المتزايد سيؤدي إلى خفض ضغط النظام - سيحدث اختراق في أضعف نقطة.

يتميز الماء بانضغاطية منخفضة ، لذلك تم تضمين جهاز خاص في النظام - غشاء أو خزان مفتوح. وتتمثل وظيفتها في أنه عندما يرتفع الضغط ، يتم ضغط الهواء. هذا يجعل من الممكن توفير الحماية ضد المطرقة المائية. يحمي خزان التمدد المركب النظام من زيادة الضغط المفرط.

صُممت خزانات الغشاء من أجل نظام تسخين مغلق - وهي عبارة عن وعاء به غشاء مرن مقاوم للماء بداخله ، والذي يقسم الحجم الداخلي إلى جزأين. الغشاء مطلوب حتى لا يتلامس الهواء مع المبرد.خلاف ذلك ، لا يمكن تجنب تهوية الشبكة وزيادة خطر تآكل العناصر الفولاذية للنظام.

في نظام النوع المفتوح ، يتواصل الخزان مع الغلاف الجوي ، بسبب نزف الهواء من الأنابيب. لهذا السبب ، يتم تنظيم موقع تركيب الخزان المفتوح بشكل صارم - يجب أن يكون موجودًا في أعلى نقطة في النظام.

نماذج من سلسلة Zilmet OEM-Pro

يتلقى خزان التمدد الخاص بنظام التدفئة ، كقاعدة عامة ، طابعًا إيجابيًا. يثني عليها العديد من المشترين بسبب حالتها الدائمة. أيضا ، الجهاز يستخدم فتيل جيد. يتم استخدام غشاء واحد فقط في الخزان. إذا كنت تثق في الخبراء ، فسيتم محوها ببطء. يوصى بتثبيت النموذج خلف شبكة المبرد.

ومن الجدير بالذكر أيضًا أن التعديل لا يخاف من ارتفاع درجات الحرارة. يسمح بحد أقصى 10 لترات من المبرد. يتم استخدام غرفة الهواء بحجم صغير. تم تصميم صمام المخرج في الجهاز للأحمال الثقيلة. لا يقل مؤشر الحد من الضغط عن 2 باسكال. يوصى بتوصيل منظم الحرارة خلف الرف الموجود أعلى الخلاط. بالنسبة لمراجل الغاز ، فإن التعديل رائع. يتقلب سعرها حوالي 1700 روبل.

كيف وأين يتم وضع خزان التمدد

لذلك ، سنقوم بتصميم وتجميع نظام التدفئة بأيدينا. إذا كسبت أيضًا - لن تكون فرحتنا هي الحد الأقصى. هل توجد تعليمات لتركيب خزان التمدد؟

نظام مفتوح

في هذه الحالة ، سوف يدفع الفطرة السليمة إلى الإجابة.

نظام التسخين المفتوح هو ، في جوهره ، وعاء كبير ذو شكل معقد مع تيارات حرارية محددة فيه.

يجب أن يضمن تركيب الغلاية وأجهزة التدفئة فيها وكذلك تركيب خطوط الأنابيب أمرين:

1. الارتفاع السريع للمياه التي يتم تسخينها بواسطة المرجل إلى أعلى نقطة في نظام التسخين وتصريفها من خلال أجهزة التسخين عن طريق الجاذبية ؛
2. الحركة غير المعوقة لفقاعات الهواء أينما اندفعوا في أي وعاء مع أي سائل. فوق.

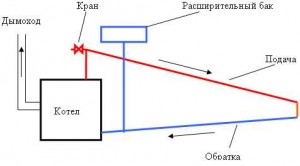

1. يتم دائمًا تركيب خزان التمدد الحراري في نظام مفتوح عند أعلى نقطة له. في أغلب الأحيان - في الجزء العلوي من متشعب التسارع لنظام أحادي الأنابيب. في حالة بيوت التعبئة العلوية (على الرغم من أنه ليس عليك تصميمها) ، في أعلى نقطة تعبئة في العلية.
2. لا يحتاج الخزان نفسه لنظام مفتوح إلى صمامات إغلاق أو غشاء مطاطي أو حتى غطاء (إلا لحمايته من الحطام). هذا خزان مياه بسيط مفتوح من الأعلى ، حيث يمكنك دائمًا إضافة دلو من الماء لاستبدال الخزان المتبخر. سعر هذا المنتج يساوي تكلفة العديد من أقطاب اللحام ومتر مربع من ألواح الصلب بسمك 3-4 مم.

يشبه خزان التمدد لنظام التدفئة المفتوح. إذا رغبت في ذلك ، يمكن إدخال صنبور ماء من مصدر المياه في الفتحة الموجودة فيه. ولكن في كثير من الأحيان ، مع تبخر الماء ، يتم تعبئته بدلو عادي.

نظام مغلق

هنا ، يجب أن يؤخذ اختيار الخزان وتركيبه على محمل الجد.

دعونا نجمع وننظم المعلومات الأساسية المتاحة على الموارد المواضيعية.

يعتبر تركيب خزان التمدد لنظام التدفئة هو الأمثل في المكان الذي يكون فيه تدفق المياه أقرب إلى الصفحي ، حيث يوجد حد أدنى من الاضطرابات في نظام التدفئة. الحل الأكثر وضوحًا هو وضعه في منطقة صرف مستقيمة أمام مضخة الدوران. في الوقت نفسه ، لا يهم الارتفاع بالنسبة للأرضية أو المرجل: الغرض من الخزان هو التعويض عن التمدد الحراري وتثبيط المطرقة المائية ، ونقوم بإخراج الهواء بشكل مثالي من خلال صمامات الهواء.

إعداد خزان نموذجي. سيكون موقعه في نظام أحادي الأنابيب هو نفسه - أمام المضخة على طول مجرى المياه.

• يتم أحيانًا تزويد الخزانات في المصنع بصمام أمان يخفف الضغط الزائد. ومع ذلك ، فمن الأفضل تشغيلها بأمان والتأكد من أن منتجك يحتوي عليها.إذا لم يكن كذلك ، فقم بشرائه وتركيبه بجوار الخزان.
• غالبًا ما يتم تزويد الغلايات الكهربائية والغازية المزودة بثرموستات إلكترونية بمضخة دوران مدمجة وخزان تمدد للتدفئة. قبل أن تذهب للتسوق ، تأكد من أنك بحاجة إليها.
• يتمثل الاختلاف الأساسي بين خزانات التمدد الغشائي وتلك المستخدمة في الأنظمة المفتوحة في اتجاهها في الفضاء. من الناحية المثالية ، يجب أن يدخل المبرد إلى الخزان من الأعلى. تم تصميم دقة التركيب هذه لإزالة الهواء تمامًا من حجرة الخزان المخصصة للسائل.
• يتم أخذ الحجم الأدنى لخزان التمدد لنظام تسخين المياه بما يعادل تقريبًا 1/10 من حجم المبرد في النظام. المزيد مقبول. الأقل خطورة. يمكن حساب حجم الماء في نظام التسخين تقريبًا بناءً على خرج الحرارة للغلاية: كقاعدة عامة ، يتم أخذ 15 لترًا من المبرد لكل كيلو وات.
• يمكن لمقياس الضغط المركب بجانب خزان التمدد وصمام المكياج (الذي يربط التدفئة بمصدر المياه) أن يوفر لك خدمة لا تقدر بثمن. الوضع مع بكرة عالقة من صمام الأمان ، للأسف ، ليس نادرًا جدًا.
• إذا كان الصمام يخفف الضغط كثيرًا ، فهذه علامة واضحة على أنك أخطأت في حساب حجم خزان التمدد. ليس من الضروري تغييره على الإطلاق. يكفي شراء واحدة أخرى وربطها بالتوازي.
• الماء له معامل تمدد حراري منخفض نسبيًا. إذا قمت بالتبديل منه إلى سائل تبريد غير متجمد (على سبيل المثال ، جلايكول الإيثيلين) ، فستحتاج مرة أخرى إلى زيادة حجم خزان التمدد أو تركيب خزان إضافي.

تم تركيب خزان التمدد في الصورة وفقًا لجميع القواعد: يتم توصيل المبرد من الأعلى ، والخزان مزود بمقياس ضغط وصمام أمان.

نصائح مفيدة من المتخصصين

أخيرًا ، نقترح أن تتعرف على النصائح العملية التي قد تمنع حدوث أخطاء معينة في سير العمل:

كما قد تكون خمنت ، يتم حساب الحجم الفعلي لخزان التمدد وفقًا لصيغة معقدة ، وإذا لم تكن خبيرًا ، فلا يجب أن تكون متحمسًا للغاية وتتعمق في الأرقام - خذ كأساس الرقم القياسي لـ 10٪ من إجمالي حجم المبرد.
إذا تم تشغيل صمام الأمان كثيرًا أثناء تشغيل خزان التمدد الذاتي في نظام التدفئة ، فهذا يشير إلى أن حجم الخزان تم حسابه بشكل غير صحيح. وهذا بدوره يعني أنك ارتكبت خطأ في حساب الحجم الإجمالي لسائل التبريد في النظام

الحل في هذه الحالة بسيط للغاية: إضافة خزان تمدد آخر للنظام ، والذي يعوض الحجم المفقود.
من أجل تثبيت الأنابيب بشكل صحيح ، يجب إيلاء اهتمام خاص لمكانين فقط في النظام: المكان الذي يدخل فيه المبرد إلى خزان التمدد (يجب أن يكون في أعلى نقطة) والمكان الذي يغادر منه (يتم تنفيذه من أقل).
لتجنب غليان السائل في خزان التمدد ، اعتني بأمرين: القطر المختار جيدًا لأنابيب الكنتور ومنحدر الدوائر.

لقد قدمنا ​​لك معلومات عامة حول خزانات التمدد في نظام التدفئة ، كما قدمنا ​​إرشادات حول تصميم فعال بأيديكم. نتمنى لك حظا سعيدا!

أنواع خزانات التمدد

يتم تحديد موقع الخزان حسب نوع نظام التدفئة نفسه. ربما تكون:

يبدو وكأنه خزان تمدد مغلق في نظام تدفئة مثبت بالفعل.

الأهمية! نادرًا ما يتم استخدام نظام التدفئة من النوع المفتوح اليوم. في الحياة اليومية ، يتم استخدامها فقط في المباني القديمة.

يتكون خزان التمدد في أنظمة التدفئة المفتوحة على شكل حاوية ، لا يغلق الجزء العلوي منها. يتم توصيله بنظام التدفئة باستخدام وصلة ملولبة تقع في أسفل الخزان.

إن تركيب وتشغيل خزان التمدد المغلق في نظام التدفئة له خصائصه الخاصة أيضًا. تم تصميم الخزان من النوع المغلق على شكل كبسولة محكمة الإغلاق ، والتي تنقسم إلى جزأين باستخدام غشاء مطاطي.

ميزات تركيب خزان تمدد من نوع الغشاء

إن تركيب وربط خزان التمدد بنظام التدفئة محفوف ببعض الصعوبات. علاوة على ذلك ، عند ارتكاب أخطاء في العمل ، قد تواجه عددًا كبيرًا من المشكلات. لذلك ، عند أدنى شك في قدراتك ، يجب ألا تتولى الوظيفة بنفسك.

يتضمن تركيب وحدة غشاء التمدد استخدام الأدوات والمواد التالية:

• مفتاح الغاز
• مفتاح الربط؛
• صعدت مفتاح
• أنابيب بلاستيكية.

مؤشرات الأدوات أثناء تشغيل خزان التمدد.

عند تثبيت تدفئة منزل ريفي باستخدام خزان التمدد ، يكون إحكام التوصيلات مهمًا للغاية. في هذه الحالة ، لا ينبغي بأي حال من الأحوال استخدام أختام منخفضة الجودة ، والتي ، كقاعدة عامة ، لا يمكنها تحمل درجات الحرارة العالية.

يجب أن يتم تركيب الخزان الغشائي وفقًا للقواعد واللوائح العامة لضمان التشغيل الآمن لنظام التدفئة.

ينقسم جسم الخزان الغشائي إلى جزأين بواسطة غشاء مرن. في واحد منهم يتراكم الماء ، وفي الهواء الثاني أو الغاز ، والذي يتم ضغطه إلى ضغط محدد مسبقًا. من أنظمة التسخين ، يمر المبرد إلى جزء واحد ، والجزء الثاني ، الذي يقع تحت ضغط عالٍ ، في هذا الوقت ممتلئ بالهواء الذي تدعمه الحلمة.

يتطلب هذا التثبيت حسابات صحيحة لتحديد المعلمات التقنية الدقيقة. يجب توصيل الخزان بخط أنابيب يمتد في المنطقة المجاورة مباشرة للغلاية. في الوقت نفسه ، يتم تثبيت جهاز أمان على خط الأنابيب دون عطل ، مما يمنع الضغط الزائد.

يجب عدم تفكيك الخزان الغشائي وتفكيكه أثناء التشغيل. بالإضافة إلى ذلك ، لا يمكن فتحه وحفره بالقوة.

من أجل منع التآكل وزيادة عمر نظام التدفئة والأنابيب ، يجب أن يدور الماء بدون شوائب الأكسجين والغازات العدوانية الأخرى.

الشركات المصنعة والأسعار

في الوقت الحالي ، تكمن مشكلة شراء خزان التمدد للتدفئة فقط في الاختيار الصحيح لنوع وحجم الجهاز ، وكذلك في القدرات المالية للمشتري. هناك مجموعة واسعة من طرازات الأجهزة لكل من الشركات المصنعة المحلية والأجنبية في السوق. ومع ذلك ، تجدر الإشارة إلى أنه إذا كان سعر الشراء لمثل هذه الأجهزة مثل خزان التمدد المغلق للتدفئة أقل بكثير من سعر المنافسين الرئيسيين ، فمن الأفضل رفض هذا الاستحواذ.

تشير التكلفة المنخفضة إلى عدم موثوقية الشركة المصنعة وانخفاض جودة المواد المستخدمة في تصنيعها. غالبًا ما تكون هذه منتجات من الصين. كما هو الحال مع جميع المنتجات الأخرى ، بالنسبة لخزان التمدد عالي الجودة للتدفئة ، لن يكون للسعر فرق كبير في الترتيب من مرتين إلى ثلاث مرات. يستخدم المصنعون الواعيون نفس المواد تقريبًا ويتم تحديد الفرق في أسعار النماذج المتشابهة في المعلمات التي تبلغ حوالي 10-15 ٪ فقط من خلال موقع الإنتاج وسياسة تسعير البائعين.

أثبت المصنعون المحليون أنفسهم جيدًا في هذا القطاع من السوق. من خلال تثبيت خطوط تكنولوجية حديثة في إنتاجهم ، حققوا إطلاق منتجات ليست ، من حيث معاييرها ، أدنى من أفضل العلامات التجارية العالمية بتكلفة أقل.

يجب أن يؤخذ في الاعتبار أنه من المهم ليس فقط شراء خزان تمدد للتدفئة من النوع المغلق ، بل يتطلب أيضًا تركيبه الصحيح. امتلاك المهارات اللازمة ، وفقًا للتعليمات ، يمكن تثبيته بنفسك

إذا كان السيد لا يزال لديه أي شكوك حول معرفته ، فمن الأفضل اللجوء إلى المتخصصين لضمان التشغيل المستقر لشبكة التدفئة والقضاء على الأعطال المحتملة.

امتلاك المهارات اللازمة ، وفقًا للتعليمات ، يمكن تثبيته بنفسك. إذا كان السيد لا يزال لديه أي شكوك حول معرفته ، فمن الأفضل اللجوء إلى المتخصصين لضمان التشغيل المستقر لشبكة التدفئة والقضاء على الأعطال المحتملة.

حساب الأبعاد المادية للجهاز

لكي يقوم خزان التمدد في نظام التدفئة بأداء المهام الموكلة إليه بشكل صحيح ، يجب على المالك التأكد من أن هذا العنصر يتوافق مع معايير التصميم. يمكن إجراء حساب الخزان بمشاركة مهندسي التدفئة الذين سيأخذون في الاعتبار جميع معلمات تشغيل النظام ويقدمون حكمهم بشأن خزان التمدد المطلوب لتدفئة مبنى معين. لكن يمكن لصاحب المنزل إجراء الحسابات اللازمة من تلقاء نفسه.

لمعرفة خزان التمدد للتدفئة الذي يجب تثبيته في النظام ، يحتاج المالك إلى الحصول على معلومات بشأن المعلمات التالية:

1. الحجم الكلي للمياه في الدائرة ؛
2. الضغط الاسمي
3. نطاق درجة حرارة الدائرة.

بعد ذلك ، يجب أن تحسب الحجم الذي يخلقه الماء عند تسخينه. يمكن القيام بذلك بناءً على المعلومات التالية - عند التسخين من 20 إلى 80 درجة ، يتمدد المبرد بنسبة 5٪. بالإضافة إلى هذه الخمسة بالمائة ، يتم إضافة خمسة بالمائة أخرى للسهم.

يجب أن يعوض تركيب خزان التمدد في نظام التدفئة عن تمدد يعادل حجم عُشر الماء في الدائرة.

معرفة مقدار خزان التمدد المطلوب للتدفئة ، يمكن للمالك تحديد أبعاده المادية بسهولة.

تركيب جهاز الغشاء

يتم تركيب مجمع هيدروليكي من هذا النوع حيث يوجد حد أدنى من احتمال حدوث اضطراب سائل التبريد ، حيث يتم استخدام مضخة للدوران الطبيعي لتدفق المياه على طول الدائرة.

موقف الحاوية الصحيح

عند توصيل خزان التمدد بنظام تدفئة مغلق ، من الضروري مراعاة موقع غرفة الهواء بالجهاز.

يتمدد الغشاء المطاطي بشكل دوري ثم يتقلص. بسبب هذا التأثير ، تظهر عليه شقوق صغيرة بمرور الوقت ، والتي تزداد تدريجياً. بعد ذلك ، يجب استبدال الغشاء بآخر جديد.

إذا بقيت غرفة الهواء لهذا الخزان في الجزء السفلي أثناء التثبيت ، فسوف يزداد الضغط على الغشاء بسبب تأثير الجاذبية. ستظهر التشققات بشكل أسرع ، وستكون هناك حاجة لإصلاحات عاجلاً.

من المنطقي تركيب خزان التمدد بحيث تظل المقصورة المملوءة بالهواء في الأعلى. سيؤدي ذلك إلى إطالة عمر الجهاز.

ميزات اختيار موقع التثبيت

هناك عدد من المتطلبات التي يجب مراعاتها عند تركيب خزان التمدد الغشائي:

1. لا يمكن وضعها بالقرب من الحائط.
2. ضمان الوصول المجاني إلى الجهاز لإجراء صيانته الدورية والإصلاحات اللازمة.
3. يجب ألا يكون الخزان المعلق على الحائط مرتفعًا جدًا.
4. يجب وضع محبس الحنفية بين الخزان وأنابيب التسخين ، مما سيسمح بإزالة الجهاز دون تصريف سائل التبريد بالكامل من النظام.
5. يجب أيضًا توصيل الأنابيب المتصلة بخزان التمدد ، عندما تكون مثبتة على الحائط ، بالحائط لإزالة الحمل الإضافي المحتمل من فوهة الخزان.

بالنسبة لجهاز الغشاء ، يعتبر قسم العودة للخط بين مضخة الدوران والمرجل هو أنسب نقطة اتصال. من الناحية النظرية ، يمكنك وضع خزان تمدد على أنبوب الإمداد ، لكن درجة حرارة الماء المرتفعة ستؤثر سلبًا على سلامة الغشاء وعمره التشغيلي.

عند استخدام معدات الوقود الصلب ، يكون هذا الوضع خطيرًا أيضًا لأن البخار يمكن أن يدخل الحاوية بسبب ارتفاع درجة الحرارة. سيؤدي ذلك إلى تعطيل عمل الغشاء بشكل خطير وقد يؤدي إلى إتلافه.

بالإضافة إلى محبس الإغلاق و "الأمريكي" ، يوصى بتثبيت نقطة توصيل إضافية وصنبور عند التوصيل ، مما يسمح لك بإفراغ خزان التمدد قبل إيقاف تشغيله.

إعداد الجهاز قبل الاستخدام

قبل التثبيت أو بعده مباشرة ، من الضروري ضبط خزان التمدد بشكل صحيح ، أو ما يسمى بخزان التمدد. هذا ليس بالأمر الصعب ، لكن عليك أولاً معرفة الضغط الذي يجب أن يكون في نظام التدفئة. لنفترض أن المؤشر المقبول هو 1.5 بار.

أنت الآن بحاجة إلى قياس الضغط داخل جزء الهواء من خزان الغشاء. يجب أن يكون أقل من حوالي 0.2-0.3 بار. يتم إجراء القياسات بمقياس ضغط مع تخرج مناسب من خلال وصلة الحلمة الموجودة على جسم الخزان. إذا لزم الأمر ، يتم ضخ الهواء في الحجرة أو نزف فائضها.

عادة ما تشير الوثائق الفنية إلى ضغط العمل ، الذي تحدده الشركة المصنعة في المصنع. لكن الممارسة تدل على أن هذا ليس صحيحًا دائمًا. أثناء التخزين والنقل ، يمكن أن يهرب جزء من الهواء من المقصورة. تأكد من أخذ القياسات الخاصة بك.

إذا تم ضبط الضغط في الخزان بشكل غير صحيح ، فقد يؤدي ذلك إلى تسرب الهواء من خلال الجهاز لإزالته. تؤدي هذه الظاهرة إلى تبريد تدريجي لسائل التبريد في الخزان. ليس من الضروري ملء خزان الغشاء مسبقًا بسائل التبريد ، فقط املأ النظام.

الخزان كسعة إضافية

غالبًا ما تكون النماذج الحديثة من مراجل التدفئة مجهزة بالفعل بخزان تمدد مدمج. ومع ذلك ، فإن خصائصه لا تتوافق دائمًا مع متطلبات نظام تدفئة معين. إذا كان الخزان المدمج صغيرًا جدًا ، فيجب تركيب خزان إضافي.

سيضمن الضغط الطبيعي لسائل التبريد في النظام. ستكون هذه الإضافة ذات صلة أيضًا في حالة حدوث تغيير في تكوين دائرة التسخين. على سبيل المثال ، عندما يتم تحويل نظام الجاذبية إلى مضخة دورانية وترك الأنابيب القديمة.

هذا صحيح بالنسبة لأي أنظمة تحتوي على كمية كبيرة من المبرد ، على سبيل المثال ، في كوخ مكون من طابقين من ثلاثة طوابق أو حيث توجد أرضية دافئة بالإضافة إلى المشعات. إذا تم استخدام غلاية مع خزان غشاء صغير مدمج ، فإن تركيب خزان آخر أمر لا مفر منه تقريبًا.

سيكون خزان التمدد مناسبًا أيضًا عند استخدام غلاية التدفئة غير المباشرة. لن يكون صمام التنفيس ، المماثل للصمام المثبت في الغلايات الكهربائية ، فعالاً هنا ، وصمام التمدد هو مخرج مناسب.

أنواع أنظمة التدفئة

هناك نوعان من مخططات بناء شبكات التدفئة - مفتوحة ومغلقة. يتم استخدام نظام تسخين مفتوح (يتدفق بالجاذبية) في شبكات التدفئة المركزية ويسمح لك بأخذ الماء مباشرة لاحتياجات الماء الساخن ، وهو أمر مستحيل في بناء المساكن الخاصة. يقع هذا الجهاز في أعلى نقطة في دائرة نظام التدفئة. بالإضافة إلى انخفاض ضغط التسوية ، يقوم خزان تمدد التسخين بوظيفة فصل الهواء الطبيعي عن النظام ، حيث إنه يتمتع بالقدرة على التواصل مع الغلاف الجوي الخارجي.

وبالتالي ، من الناحية الهيكلية ، فإن هذا الجهاز عبارة عن خزان تعويض لنظام التدفئة لا يخضع للضغط. في بعض الأحيان ، عن طريق الخطأ ، يمكن تسمية نظام به دوران جاذبي (طبيعي) لسائل يحمل الحرارة بأنه مفتوح ، وهذا خطأ جوهري.

مع دائرة مغلقة أكثر حداثة ، يتم استخدام خزان تمدد لنظام تسخين مغلق مع غشاء داخلي مدمج.

في بعض الأحيان ، يمكن تسمية مثل هذا الجهاز بخزان تمدد فراغ للتدفئة ، وهذا صحيح أيضًا.يوفر هذا النظام الدوران القسري لسائل التبريد ، بينما تتم إزالة الهواء من الدائرة من خلال صنابير خاصة (صمامات) مثبتة على السخانات وفي الجزء العلوي من خطوط أنابيب النظام.

عملية توسيع

تشمل صيانة خزان التمدد الغشائي في حالة صالحة للعمل ما يلي:

1. الفحص البصري المنتظم للتآكل ؛
2. التحقق من سلامة الغشاء.
3. فحص ضغط الهواء (الغاز).

توفر صيانة الخزانات من النوع المفتوح فحصًا خارجيًا لحالة الجسم والعزل الحراري ، بالإضافة إلى فحص مستوى السائل الذي يجب ألا يقل عن الحد الأدنى للعلامة.

خزان التمدد على القوس.

يعد الاختيار الصحيح لخزان التمدد وتركيبه في نظام التدفئة أحد مكونات التشغيل الموثوق به وغير المنقطع والآمن لنظام التدفئة بالكامل لمبنى سكني. اليوم ، غالبًا ما يتم تثبيت خزان التمدد من النوع المغلق مع الحجاب الحاجز ، مما يجمع بين السعر المعقول والمستوى العالي من سهولة الاستخدام.

الحل الداخلي: شبكات زخرفية لمشعات التدفئة

عزل حراري مثالي لأنابيب التدفئة

عزل مستقل لأنابيب التدفئة في الشارع

الغرض من الجهاز

يجمع خزان التمدد في نظام التسخين الماء الزائد والبخار عندما يرتفع الضغط

تشير الخصائص الفيزيائية للسائل - لزيادة الحجم عند التسخين واستحالة الضغط عند الضغط المنخفض - إلى التركيب الإلزامي لخزانات التمدد في أنظمة التدفئة.

عند تسخينه من 10 إلى 100 درجة ، يزداد حجم الماء بنسبة 4٪ وسوائل الجليكول (مانع التجمد) بنسبة 7٪.

التدفئة المبنية باستخدام المرجل وخطوط الأنابيب والرادياتير لها حجم داخلي محدود. الماء المسخن في الغلاية ، مع زيادة حجمه ، لا يجد مكانًا للخروج. يرتفع الضغط في الأنابيب والمبرد والمبادل الحراري إلى القيم الحرجة التي يمكن أن تكسر العناصر الهيكلية وتضغط على الحشيات.

أنظمة التدفئة الخاصة تتحمل ، اعتمادًا على نوع الأنابيب والرادياتيرات ، حتى 5 أجهزة الصراف الآلي. تعمل صمامات الأمان في مجموعات الأمان أو في معدات حماية الغلايات على 3 أجهزة الصراف الآلي. يحدث هذا الضغط عند تسخين الماء في وعاء مغلق إلى 110 درجة. تعتبر حدود العمل 1.5 - 2 أجهزة الصراف الآلي.

لتجميع سائل التبريد الزائد ، يتم تركيب خزانات التمدد.

بعد التبريد ، يعود حجم المبرد إلى قيمه السابقة. لمنع تهوية المشعات ، يتم إرجاع الماء إلى النظام.

أنواع أنظمة التدفئة

هناك نوعان من مخططات بناء شبكات التدفئة - مفتوحة ومغلقة. يتم استخدام نظام تسخين مفتوح (يتدفق بالجاذبية) في شبكات التدفئة المركزية ويسمح لك بأخذ الماء مباشرة لاحتياجات الماء الساخن ، وهو أمر مستحيل في بناء المساكن الخاصة. يقع هذا الجهاز في أعلى نقطة في دائرة نظام التدفئة. بالإضافة إلى انخفاض ضغط التسوية ، يقوم خزان تمدد التسخين بوظيفة فصل الهواء الطبيعي عن النظام ، حيث إنه يتمتع بالقدرة على التواصل مع الغلاف الجوي الخارجي.

وبالتالي ، من الناحية الهيكلية ، فإن هذا الجهاز عبارة عن خزان تعويض لنظام التدفئة لا يخضع للضغط. في بعض الأحيان ، عن طريق الخطأ ، يمكن تسمية نظام به دوران جاذبي (طبيعي) لسائل يحمل الحرارة بأنه مفتوح ، وهذا خطأ جوهري.

مع دائرة مغلقة أكثر حداثة ، يتم استخدام خزان تمدد لنظام تسخين مغلق مع غشاء داخلي مدمج.

في بعض الأحيان ، يمكن تسمية مثل هذا الجهاز بخزان تمدد فراغ للتدفئة ، وهذا صحيح أيضًا. يوفر هذا النظام الدوران القسري لسائل التبريد ، بينما تتم إزالة الهواء من الدائرة من خلال صنابير خاصة (صمامات) مثبتة على السخانات وأعلى خطوط أنابيب النظام.
