كيف يتم ترتيب الصرف الصحي في المدينة - الصرف الصحي المركزي مع أمثلة

مقدمة

في ظل وجود مصدر المياه الرئيسي ، كقاعدة عامة ، يوجد نظام صرف صحي رئيسي. ستتيح لك المواد المعروضة أدناه الإجابة بسهولة على السؤال: "الصرف الصحي لمنزل خاص. كيف يتم تصحيحها؟

يشبه الارتباط بشبكات الصرف الصحي الرئيسية الارتباط بشبكة إمدادات المياه. في الوقت نفسه ، يتم أخذ عمق مد الأنابيب على الجزء الخارجي من خط الأنابيب من الخطوط الرئيسية إلى المنزل وفقًا لعمق تجميد التربة. نظرًا للعلاقة الوثيقة بين إمدادات المياه والصرف الصحي ، يتم تنفيذ تصميمهما بشكل مشترك. فيما يتعلق بالصرف الصحي ، يجب أن يحتوي المشروع على أجزاء نصية ورسومية.

يتضمن جزء النص:

• معلومات حول أنظمة الصرف الصحي المصممة ؛
• تبرير الأنظمة المعتمدة لتجميع وتصريف المياه العادمة ، وحجم المياه العادمة ، وطرق معالجتها الأولية ، والكواشف والمعدات المستخدمة ؛
• تبرير الإجراء المقبول لجمع النفايات والتخلص منها ؛
• وصف مخطط وضع أنابيب الصرف الصحي ؛
• معلومات حول مادة خطوط الأنابيب والآبار ؛
• حلول المجاري والصرف الصحي.

يتضمن الجزء الرسومي:

• المخططات التخطيطية لأنظمة الصرف الصحي والتخلص من المياه ؛
• خطة لمد شبكات خارجية لمياه العواصف ومياه الصرف ؛
• خطط شبكات الصرف الصحي وتصريف المياه.

قصة

مجاري باريس

تم العثور على أقدم الهياكل التي كانت بمثابة مجاري في مدن حضارة السند: في موهينجو دارو ، والتي نشأت حوالي 2598 قبل الميلاد. ه. ، تم اكتشاف أول مراحيض عامة تقريبًا معروفة لعلماء الآثار ، وكذلك نظام الصرف الصحي في المدينة.

كما تم العثور على هياكل الصرف الصحي في بابل القديمة ، ثاني أقدمها.

في روما القديمة ، تم إنشاء مشروع ضخم لهندسة الصرف الصحي - The Great Cloaca - تحت حكم الملك الخامس لروما القديمة ، Lucius Tarquinius Priscus.

في الصين القديمة ، كانت المجاري موجودة في العديد من المدن ، على سبيل المثال ، في لينزي.

مراحل المسح التنفيذي لشبكات الصرف الصحي

الهدف من المسح هو خطوط أنابيب الصرف الصحي ، بالإضافة إلى شبكات الاتصالات والأنظمة الهندسية الأخرى. يقوم المساحون بفحص وتسجيل المنعطفات المميزة للأنابيب والنقاط ذات القطر المتغير (الوصلات) ونقاط التفرع. يجب أن تعكس مواد العمل تطبيق أنابيب جديدة مع مراجع دقيقة لنقاط شبكة الحالة الجيوديسية وأقرب خطوط صلبة. يتم فحص إحداثيات الكائن الخطي لأعمال البناء للتأكد من مطابقتها لقيم المشروع.

يتم إجراء المسوحات الجيوديسية لشبكات الصرف الصحي في موقع البناء على ثلاث مراحل رئيسية.

تبدأ العملية بالتجميع التحضيري للوثائق الضرورية ودراسة خرائط المنطقة مع المرافق الموجودة تحت الأرض. من الضروري التنقل في أماكن مد خط أنابيب الغاز وإمدادات المياه وأنظمة إمدادات المياه.
في المرحلة التالية ، يتم إجراء مسح باستخدام معدات عالية الدقة مع إنشاء مبرر مخطط له للارتفاعات العالية

من الضروري الانتباه إلى مفاصل الأنابيب ، وتنوع قطرها ، ومنافذ الطوارئ ، ورؤوس مخرج التصريف ، ونقاط التحول على طول الشبكة بالكامل. يتم التحكم الجيوديسي قبل ردم الخندق بالتربة.
المرحلة الثالثة هي المعالجة المكتبية للبيانات التي تم الحصول عليها من أعمال التحكم والجيوديسية ، ومقارنتها بقيم التصميم ورسم المخططات التنفيذية والرسومات والوثائق الأخرى.

من أجل صحة نظام الصرف الصحي ، تعد القدرة على التعامل مع الحمل من كمية وسرعة المياه الواردة أمرًا مهمًا. من أجل السيطرة على هذا العامل ، تخضع مداخل مياه الأمطار ومصارف العواصف لإطلاق النار من قبل المسؤولين التنفيذيين.تأكد أيضًا من إصلاح أبعاد محطات ضخ المياه والصرف الصحي ، بما في ذلك مرافق المعالجة

يعد الموقع التفصيلي لكل عنصر من عناصر نظام الخندق مهمًا في الوضع النهائي لفتحات التفتيش وغيرها من هياكل الصرف الصحي في المنطقة.

وثائق الصرف الصحي النهائية والرسم المدمج

عند الانتهاء من مسح التحكم الجيوديسي ، تتم معالجة المعلومات التي تم الحصول عليها ووضعها في شكل رسم تنفيذي. في ذلك ، في شكل معلومات نصية ورسومية ، يتم عرض طرق مرور المرافق تحت الأرض. يجب تحديث البيانات وتتوافق مع قيم التصميم. يتضمن جزء الحساب من المستند النهائي حسابات وقياسات مفصلة للبحث عن الانحرافات عن الإحداثيات المنصوص عليها في التصميم. لا يُسمح إلا بالقيم القصوى المسموح بها ، نظرًا لأن أعمال البناء والتركيب أثناء وضع المجاري تنظمها قواعد الممارسة و GOST.

المتخصصين شركات "برومتيرا" لا يقتصر الأمر على إجراء مسح تحكم تنفيذي عالي الجودة لشبكات الصرف الصحي فحسب ، بل يقوم أيضًا بمراقبة الامتثال للقواعد والمعايير الموضوعة في المشروع. على أساس مواد التحكم الجيوديسي ، يقوم المتخصصون بإنشاء مخططات تنفيذية للحفر والأنظمة الهندسية.

طرق معالجة مياه الصرف الصحي الأساسية

تتطلب سوائل الصرف الأخرى التنظيف في محطات مجهزة خصيصًا:

• تقوم طريقة التنظيف الميكانيكي بإزالة البلاستيك والحجر المكسور والرمل وغيرها من المخلفات الصلبة من المصارف. وقد استقر جزء منه بالفعل في مصائد الرمل لشبكة الصرف الصحي. هذه الأجهزة هي أيضًا وحدات تنظيف ميكانيكية وهي ضرورية لمنع انسداد الخط. يعتمد مبدأ التنقية على قوة الجاذبية ، والتي بسببها يترسب الحطام الثقيل في قاع وحدات الترشيح.
• يعتمد التنظيف الكيميائي والفيزيائي والكيميائي لمصارف المجاري على تفاعل المواد الكيميائية مع الملوثات ، وغالبًا ما تكون ذات أصل غير عضوي. تتأكسد المواد الضارة أو تصبح متعادلة ، تترسب وتتم إزالتها. هذه الطريقة مناسبة لتوضيح النفايات السائلة الصناعية ، حيث لا يحتوي مصرف العاصفة ولا الشبكة المنزلية على مثل هذه الكمية من الشوائب الكيميائية النشطة. إذا كان الإنتاج خطيرًا ، فيجب إجراء المعالجة الأولية للنفايات السائلة على أساس المؤسسة.
• تهدف المعالجة الحيوية إلى القضاء على الكائنات الحية الدقيقة المسببة للأمراض والمركبات النيتروجينية والفوسفور. غالبًا ما توجد هذه الملوثات في مياه الصرف الصحي المنزلية. لتوضيحها ، يتم استخدام خزانات الميثان ، والمرشحات البيولوجية ، والحمأة المنشطة ، والأشعة فوق البنفسجية ومستعمرات بكتيريا التنظيف.

تستخدم الطريقة الميكانيكية لجميع أنواع مياه الصرف الصحي في المقام الأول. إذا كانت المعالجة الكيميائية مطلوبة ، يتم إجراء التنظيف الميكانيكي أولاً ، ثم المعالجة الحيوية ، وبعد ذلك يتم إضافة المواد الكيميائية فقط.

نظام الصرف الصحي له تاريخ طويل. تم تنفيذ تحويل مياه الصرف الصحي من المدن في العديد من البلدان: الحضارات الرومانية القديمة والمصرية القديمة ، والثقافات اليونانية القديمة والصينية القديمة - كانوا جميعًا يعرفون الحاجة إلى إزالة مياه الصرف الصحي من المدينة ، لذلك كان الصرف الصحي نظامًا ضروريًا.

بالطبع ، لم يكن من الممكن ربط منزل خاص بمياه الصرف الصحي في المدينة في ذلك الوقت ، لكن الناس ما زالوا يهتمون بنظافة مدينتهم. بعد مرور بعض الوقت ، لم تعد المجاري مستخدمة بسبب الحروب الإقليمية العديدة ، مما أدى إلى مجموعة متنوعة من المشاكل ، بما في ذلك الأوبئة التي حدثت بسبب تلوث المياه في المدينة.

في العصور الوسطى ، على سبيل المثال ، كان من الطبيعي الخروج والعثور على مياه الصرف الصحي هناك. بدأ إحياء الصرف الصحي بالظهور خلال سنوات التنوير ، وأخيراً اعتاد النظام على حياة الإنسان بعد وباء الكوليرا عام 1830. كانت الثقافة الروسية القديمة على دراية أيضًا بالصرف الصحي ، ولكن اتضح تاريخيًا أن نظام الصرف الصحي الحضري العادي ظهر في روسيا فقط في القرن العشرين.

على الرغم من حقيقة أن مياه الصرف الصحي هي اختراع قديم نوعًا ما ، فقد تم إجراء بعض التغييرات على تصميمها طوال هذا الوقت ، حيث أن المبدأ الرئيسي هو نفسه - توصيل المصارف إلى مكان بعيد عن الناس قدر الإمكان. ومع ذلك ، في وقت سابق كان النظام أسهل في العمل: تمت معاملة الهيكل باحترام كبير ولم يتم إلقاء الأشياء الصلبة والكبيرة هناك. اليوم ، هناك قواعد لتلقي مياه الصرف الصحي في مجاري المدينة ، ولكن لا يعرف الجميع عنها.

جهاز الصرف الصحي الداخلي

الصرف الصحي داخل المنزل عبارة عن نظام من الأجهزة التي توفر الصرف الصحي من الأجهزة والمعدات الصحية. يتم تنفيذ مدخل بيت الصرف الصحي ، كقاعدة عامة ، في الطابق السفلي أو في الطابق الأول وهو مصنوع من أنابيب البولي إيثيلين عالية الكثافة. يمكن أن تكون الناهضون ومنافذ الأجهزة الصحية المصممة لتجميع المياه العادمة من الفولاذ أو البلاستيك.

مخطط الصرف الصحي داخل المنزل

يحدث تخطيط شبكات الصرف الصحي:

• مفتوح - على طول محيط الجدران والفواصل ؛
• مخفي - داخل الجدران والفواصل.

يتكون العمل في تركيب إمدادات المياه والصرف الصحي من مرحلتين رئيسيتين:

• تركيب أنظمة الصرف الصحي الداخلية ، وإمدادات المياه الباردة والساخنة ، وإغلاق الثقوب في الأسقف والجدران بعد مد الأنابيب ؛
• تركيب الأجهزة الصحية وربطها بإمدادات المياه والصرف الصحي ؛ تركيب صمامات الإغلاق والخلط.

من الأفضل تكليف المهنيين بتركيب إمدادات المياه والصرف الصحي. من الناحية المثالية ، إذا كان مخطط الصرف الصحي له نمط أو تصميم مرئي. يمكن أن يكون جزءًا من مشروع منزل كامل أو رسم تخطيطي بنفسك. وفقًا للرسم ، من السهل تحديد طول خط الأنابيب ، مما يعني حساب العدد المطلوب من الأنابيب.

مواد

أنابيب الصرف الصحي المصنوعة من الحديد الزهر بعد 40 عامًا من الاستخدام المكثف

المواد المستخدمة في أنظمة الصرف الصحي تخضع لمتطلبات متزايدة بسبب عدوانية البيئة من النفايات السائلة المنقولة. تستخدم خطوط الأنابيب عادة من المواد التالية:

• الحديد الزهر؛
• PE (البولي إيثيلين) ؛
• PP (البولي بروبلين) ؛
• بولي كلوريد الفينيل (بولي فينيل كلوريد) ؛
• PVC-U (كلوريد البوليفينيل غير الملدن) ؛
• الألياف الزجاجية (على أساس البوليستر أو راتنجات الايبوكسي المقواة بالألياف الزجاجية) ؛
• الخرسانة المسلحة (على الشبكات الخارجية التي يبلغ قطرها 150 مم أو أكثر) - تستخدم بشكل أساسي لهواة التجميع ذات الأقطار الكبيرة.

أقل شيوعًا:

• أنابيب زجاجية
• أنابيب خشبية
• أنابيب السيراميك
• أنابيب الاسبستوس.

يتم إنشاء الآبار لأغراض مختلفة من الخرسانة المسلحة الجاهزة أو المتجانسة ، والمواد البلاستيكية المعمرة المختلفة.

توصيل الصرف الصحي بالمدينة لمنزل خاص

يهتم الناس بكيفية عمل الصرف الصحي في المدينة ، وحيث تندمج مياه الصرف الصحي في المدينة. عادة ما يتم تجهيز الصرف الصحي في المدينة ، بدءًا من الشقق السكنية والمباني المكتبية. تقع جميع المصارف ، باستثناء الغلاف الجوي ، في منافذ الطوابق المقابلة ، ونتيجة لذلك ، ينتهي بها الأمر في مصاعد مشتركة. الناهض عند أدنى نقطة له متصل بأنبوب مخرج ، متصل بأول بئر للصرف الصحي ، مثبت وفقًا لجميع القواعد.

يتم توصيل الأنابيب بالآبار لمزيد من معالجة مياه الصرف الصحي. إذا لزم الأمر ، يمكن إغلاق الآبار واحدة تلو الأخرى ، وسيستمر نظام الصرف الصحي في العمل. تصنع خطوط الأنابيب ذات التصميمات القياسية من أنابيب بأقطار مختلفة: على سبيل المثال ، يمكن تصريف المياه من السباكة بأنابيب 50 مم ، وعندما تصل إلى الناهض ، سيزداد قطر الأنبوب إلى 110 مم. في المستقبل ، يتوسع خط الأنابيب أكثر ، اعتمادًا على الغرض وميزات التصميم.

كل ما هو مكتوب أعلاه يعطي بعض الفهم لكيفية عمل نظام الصرف الصحي في المدينة.

OOO المعلومات

 4

• جهات الاتصال
• رمز الاستجابة السريعة

فئة:

خدمات الطوارئ في أوديسا

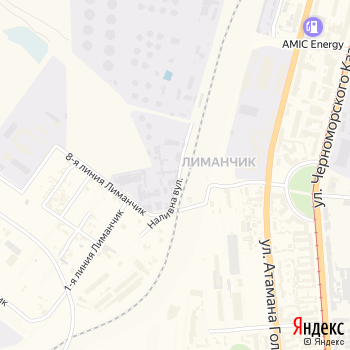

• على الخريطة
• انظر للخارج

تفعيل البطاقة

إضافة إلى استعراض
إضافة صورة

خطأ

• وصف
• صور (0)

لم يقم أحد بإضافة وصف هنا حتى الآن.يمكنك القيام بذلك: أضف وصفًا.

تحميل الصور
حتى 30 ميجا بايت (jpg، gif، png)

	الإثنين	WT	ريال سعودى	خميس	الجمعة	جلس	الشمس
عمل	00:00–24:00	00:00–24:00	00:00–24:00	00:00–24:00	00:00–24:00	00:00–24:00	00:00–24:00
فترة راحة	–	–	–	–	–	–	–

الآن في أوديسا الساعة 15:50 ، تعمل Gorkanalization حاليًا. يمكنك الاتصال بالرقم +380 (48) 705-41-28 وتحديث جدول العمل.

الرجاء ترك تعليق قصير عن هذه المنظمة: بضع كلمات حول جودة العمل وانطباعك العام - ساعد الزائرين الآخرين على اتخاذ القرار الصحيح.شكرا جزيلا!

إضافة إلى استعراض

لا يتطلب التسجيل

التصنيف: 1 مراجعة سلبية 10.07.2018 الساعة 15:31

اليوم في تمام الساعة 10:00 من يوم 07/10/18 ، تم إطفاء المياه في سلوبودكا ، اتصلت بشكل متكرر بخدمة الطوارئ خلال النهار ، ولم يرد أحد على المكالمات!

جهات الاتصال

إجابه

التقييم: 1 مراجعة سلبية 19.03.2018 الساعة 11:46

نقدم طلبًا كل يوم اعتبارًا من 17 03 18 ، وقد تم تقديم 19 03 18 الطلبات من قبل فتيات مهذبات. طوال الوقت ، وصل فريق طوارئ واحد. في مركز الإرسال ، نصحوني بالاتصال بشبكة الصرف الصحي بالمدينة في شارع بلك 15. لا أحد هنا يريد الاستماع إليك ، الموقف بائس ، وقح ، خاصة أنه كان 03.19.18. يريد.

جهات الاتصال

إجابه

التقييم: 2 مراجعة سلبية 15.07.2015 الساعة 09:27

لدينا مبنى سكني كبير ، 8 أبواب أمامية ، 130 شقة.
اندلعت المجاري أمس. أغلقوا الماء. أجرى مكالمة طوارئ.
اليوم في الساعة 11:30 صباحًا ، لا توجد سيارة ، متى تكون - غير معروف. أوضحت فتاة مُرسلة مهذبة أن لديهم يومًا للعمل على التطبيق ، وعندها فقط يمكنك الاتصال والسؤال عن نوع الحساب الذي كنا في قائمة الانتظار.
الوضع كارثي ، لا تغسلوا أيديكم ولا ، معذرةً ، اذهبوا إلى المرحاض.
ننتظر.

جهات الاتصال

إجابه

التقييم: 5 مراجعة محايدة 04/01/2015 الساعة 08:09

قمت اليوم بإجراء مكالمة إلى نظام الصرف الصحي للطوارئ. مسرور جدا بالتواصل الإيجابي مع الفتاة المرسلة. شرحت كل شيء دون تهيج وودود للغاية. لا أعرف كيف ستعمل "عصابة الطوارئ" نفسها ، لكن شكراً جزيلاً للمرسل.
1 أبريل 2015
ملاحظة. - التاريخ تزامن للتو ، لا توجد نكت.

جهات الاتصال

إجابه

• مماثلة في مكان قريب
• آخر

أقرب الأماكن المماثلة في أوديسا:

ZhKS Peresypsky

خدمة الغاز في حالات الطوارئ ، OJSC Odessagaz

أوديسا كي

مفتاحك

أقرب مكتب بريد:

الرمز البريدي 662524 في بارخاتوف شارع لينين 10

Deli №1 في العنوان: Stavropolskaya 1/3

AbsolutMaster في العنوان: موسكو المسالك 134

فناء الحديقة في العنوان: Traktovaya 37

تصنيف

تركيب المجاري البلاستيكية (الخارجية)

حسب الغرض والموقع ، يمكن تقسيم نظام الصرف الصحي إلى ثلاثة أقسام كبيرة:

• الصرف الصحي الداخلي - نظام لجمع المياه العادمة داخل المباني والهياكل وتسليمها إلى نظام الصرف الصحي الخارجي ؛
• الصرف الصحي الخارجي - نظام لجمع المياه العادمة من المباني والهياكل وتسليمها إلى مرافق المعالجة أو إلى مكان تصريفها في مدخل المياه ؛
• نظام معالجة مياه الصرف الصحي.

معلومات اضافية: مجاري المطر

وفقًا للنفايات السائلة المجمعة ، تنقسم مياه الصرف الصحي إلى:

• الصرف الصحي المنزلي والبرازي (المنزلي) (التعيين K1) ؛
• تصريف مياه الأمطار (التسمية K2) ؛
• الصرف الصحي الصناعي (التسمية K3).

مياه الصرف الصحي المنزلية والبرازية (المنزلية) هي:

• مركزية.
• واثق من نفسه؛

الصرف الصحي الداخلي

خط الصرف الصحي من الداخل

يحتوي الصرف الصحي الداخلي للمباني ، كقاعدة عامة ، على العناصر التالية:

• أجهزة سحب المياه:
  • اصداف؛
  • الحمامات.
  • مراحيض
  • المباول.
  • شطاف؛
  • سلالم
  • كبائن الاستحمام
  • قمع مستجمعات المياه
  • معدات الإنتاج.
• نظام الأنابيب:
  • رافعات تهوية يتم إحضارها إلى السقف أو صمامات التفريغ ؛
  • كحل وجامعي - خطوط أنابيب أفقية ؛
  • الناهضون - خطوط الأنابيب العمودية ؛
  • المراجعات والتنظيفات.
  • الإطلاقات في مياه الصرف الصحي الخارجية ؛
  • صمامات الإغلاق على المنافذ ؛
  • عزل الصوت.
• عناصر إضافية:
  • أنظمة ضخ مياه الصرف الصحي (على سبيل المثال ، تركيبات الصرف الصحي) ؛
  • أنظمة التنظيف المحلية.

الصرف الصحي في الهواء الطلق

عنصر من مرافق العلاج المحلية

شبكات الصرف الصحي الخارجية ، كقاعدة عامة ، ذاتية التدفق ، موضوعة بمنحدر على طول المصارف ،

يمكن تنظيم الصرف الصحي الخارجي وفقًا للأنظمة التالية:

• جميع السبائك - يقبل المجمّعون كلاً من مياه الأمطار والمياه العادمة المنزلية ؛
• منفصل - هناك مجمعات منفصلة لتلقي مياه الأمطار والمياه العادمة المنزلية ؛
• شبه منفصلة - تجمع الشبكات بشكل منفصل مياه الأمطار والمياه العادمة المنزلية ، وتوصيلها إلى جهاز تجميع مشترك.

تنقسم مياه الصرف الصحي الخارجية إلى:

• شبكات داخل الفناء.
• شبكات الشوارع
• جامعي.

عناصر الشبكات الخارجية هي:

• خطوط الأنابيب.
• الآبار (التفتيش ، الدوارة ، التفاضلية ، إلخ). كقاعدة عامة ، فهي مجهزة بفتحات ذات أغطية وأقواس لإنزال أفراد الخدمة فيها ؛
• محطات الضخ
• مرافق العلاج المحلية
• خزانات الصرف الصحي
• إطلاقات في مآخذ المياه.

وظائف

توجد الخريطة على الخادم ، ويمكن للمتخصصين من أماكن العمل المختلفة الوصول إليها. يوفر برنامج العمل مع الخريطة وسائل ملائمة للعثور بسرعة على كائن حسب العنوان أو الاسم ، وطباعة الخريطة. تُستخدم البطاقة في العديد من المجمعات والأنظمة التي توفر وظائف محددة لكل قسم من أقسام إدارة المؤسسة:

محاكاة الانقطاعات نتيجة حادث

عند الإشارة إلى كائن طارئ على الخريطة ، يتم تحديد قائمة بأجهزة الإغلاق وقوائم المستهلكين غير المتصلين والصنابير والأشياء الأخرى تلقائيًا. يتم استخدام قائمة قطع الاتصال في نظام المرسل لتشكيل نص الرسالة الهاتفية.

عرض الانقطاعات الحالية على الخريطة

بالنسبة إلى مدة العمل المتعلقة بإيقاف التشغيل ، يتم تمييز العناصر المعطلة وأقسام الشبكات على الخريطة. يتم عرض حالات الانقطاع الحالية أيضًا في شكل شجرة كائنات بالرجوع إلى الخريطة. يتم أرشفة مخططات إيقاف التشغيل وإتاحتها للعرض والتحليل لاحقًا.

عرض مناطق الخدمة (ملامح) غرف الغلايات

يتم تمييز ملامح كل غرفة مرجل بلون مختلف. لتغيير المخططات ، يكفي الإشارة على الخريطة إلى صمامات البوابة القابلة للتحويل ، وبعد ذلك يتم إعادة حساب ملامح غرف الغلايات ، ويتم عرض الحالات الحقيقية لتركيبات التبديل وخطوط الأنابيب على الخريطة. تبديل المخططات المخزنة في الأرشيف. يمكنك تحديد مخطط من الأرشيف وجعله محدثًا ، مما يؤدي إلى إنشاء قائمة بالصمامات التي تحتاج إلى التبديل.

• جواز سفر الشبكة
  • محاسبة جرد كاملة لجميع كائنات الشبكة ؛
  • اختيار كائنات الشبكة على الخريطة من خلال أرقام الجرد ؛
  • التلوين المواضيعي للخريطة وفقًا للظروف (سنة التكليف ، القطر ، المادة ، إلخ) ؛
  • عرض الوثائق الرقمية المبنية على الشبكات الهندسية فيما يتعلق بالخريطة.
• العمل مع المشتركين
  • الدليل الإلكتروني للمؤسسات الاستهلاكية بالرجوع إلى الخريطة ؛
  • العرض على خريطة أجهزة القياس وخصائصها والقراءات الحالية ؛
  • التكامل مع أنظمة تسوية المستهلك المختلفة - Energosbyt (Polyterm ، سانت بطرسبرغ) ، Vodokanal Sales Management (Soft Portal ، Ufa) ، OMNIS (خدمة الإنترنت ، Cheboksary).
• إدارة المركبات
  • عرض الموقع الحالي للمركبات على الخريطة وفقًا لملاح GPS ؛
  • عرض مسارات حركة المركبات لفترة معينة ، وحساب المسافة المقطوعة.
• مراقبة المعايير التكنولوجية
  • عرض القيم الحالية للمعلمات التكنولوجية الرئيسية على الخريطة ؛
  • عرض قائمة المعلمات في شكل بطاقات مع الإشارة إلى موقع الكائن على الخريطة ؛
  • السيطرة على إخراج المعلمات للمعايير التكنولوجية وتخصيص كائن الطوارئ على الخريطة.

مبدأ تشغيل طريق المدينة السريع

كيف يعمل نظام الصرف الصحي في المدينة:

1. يتم نقل جميع مياه الصرف الصحي ، باستثناء المياه الرسوبية ، عبر خطوط السحب إلى منافذ الأرضية ، ثم إلى المصعد الرأسي.
2. الناهض في الطابق السفلي متصل بالمخرج ، وهو - بأقرب بئر للصرف الصحي. الخزان مجهز على مسافة سبعة أمتار من المنزل تحت مستوى التجمد الأرضي.
3. يتم الاحتفاظ بالحطام الكبير في البئر ، ويتم تثبيت مصائد الدهون. يحمي خزان البئر الأنابيب من الانسداد.

اعتمادًا على الغرض والعدد الإجمالي للمباني المتصلة ، تم تجهيز عدة آبار. يتم توصيل الأنابيب هناك ، ويتم إجراء تنقية مرحلية للسائل. عند فشل أحد الخزانات ، يتم استبداله مؤقتًا بآخر. بعد المرور عبر الآبار ، يتم إرسال النفايات السائلة عبر أنبوب التجميع إلى محطة المعالجة.

أنواع وترتيب الصرف الصحي في المناطق الحضرية

• أسرة. ضروري لإزالة النفايات السائلة من المباني السكنية والمؤسسات. إنه أكبر فرع لشبكة الصرف الصحي على مستوى المدينة.
• صناعي. يسمح بنقل المصارف الصناعية السائلة. تمثل هذه النفايات أقصى خطر ، فهي تتطلب تنظيفًا شاملاً قبل التخلص منها.
• عاصفه. يتم تطبيقه على إزالة شوارع من هطول الأمطار في الغلاف الجوي. تم تجهيز الصرف الصحي للمطر بحيث لا يتم امتصاص تدفق المياه في الأرض فحسب ، بل يتم إرساله أيضًا إلى مدخل المياه.

يختلف جهاز النظام الحضري عن نظام الصرف الصحي المستقل في الحجم ووجود مضخات برازية. بعد كل شيء ، يكاد يكون من المستحيل تجاوز كمية كبيرة من المصارف إلى أجهزة المعالجة. يشتمل مخطط الطريق السريع على أنابيب المراوح ، وجامع الآبار ، ومحطات معالجة مياه الصرف الصحي.

جهاز الصرف الصحي الخارجي

في معظم الحالات ، بسبب نقص إمدادات المياه والصرف الصحي الرئيسية ، يتم استخدام أنظمة الصرف الصحي المستقلة. دعونا ننظر فيها أدناه.

أبسط نوع من التجميع الذاتي والتخلص من مياه الصرف الصحي هو مرحاض خارجي مع جهاز بالوعة. يجب أن يتم جمع المياه العادمة ومعالجتها في خندق ترشيح مع ردم الحصى والرمل ، على مسافة لا تزيد عن 4 أمتار من حدود الموقع المجاور و 6 أمتار على الأقل من المنزل.

مثل هذا الحل ، بالطبع ، لا يوفر ظروفًا مريحة وله الكثير من العيوب ، لكنه في التنفيذ هو الأكثر اقتصادا.

ترشيح الخندق لتجميع وتفريغ مياه الصرف الصحي

يقوم معظم المطورين بترتيب خزان للصرف الصحي على موقعهم ، مما يسمح لهم بتوفير وسائل الراحة ليس أسوأ من شقة المدينة. خزان الصرف الصحي هو محطة معالجة مياه الصرف الصحي. تعتمد الحلول الحديثة على معالجة مياه الصرف الصحي باستخدام التهوية النشطة: ترسيب الجسيمات العالقة وتحللها ، والمعالجة البيولوجية والترشيح ، بما في ذلك في التربة من خلال استخدام قدرة امتصاص التربة.

أساس خزان الصرف الصحي هو مبدأ تنظيف الأرض.

مخطط مرشح البئر

تمر جميع المصارف عبر خزان للصرف الصحي ، حيث يتم ترسيب الجزيئات الخشنة أولاً ، ثم من خلال بئر توزيع يتم إرسالها إلى مرشح تربة مُجهز ، يتكون من طبقتين - الحجر المسحوق والرمل.

تم تركيب خزان الصرف الصحي تحت الأرض في الموقع. مثل هذا النظام يمنع انتشار الرائحة. لا تسقط المصارف المتدفقة في الآبار ولا تلوث المياه السطحية والجوفية.

يمكن تصميم خزان الصرف الصحي لخدمة كل من منزل فردي وعدة منازل. إنه يستخدم للمعالجة الأولية لمياه الصرف الصحي والتخلص الجزئي منها. مع الإقامة الدائمة في منزل ريفي ، سيكون من الضروري ضخ المياه من خزان الصرف الصحي ونقلها إلى محطات المعالجة المتخصصة. وفقًا للمعايير الصحية ، يجب أن تستغرق عملية تنقية المياه ثلاثة أيام. لهذا ، يتم حساب حجم خزان الصرف الصحي بما يزيد عن ثلاثة أضعاف الحجم اليومي لمياه الصرف الصحي. عند التثبيت ، من الضروري تثبيت مرشح التربة - نظام من الخنادق بالحجارة المكسرة.

التصاميم التالية قيد الاستخدام حاليًا:

• مسبقة الصنع ، عادة PVC ؛
• خزانات الصرف الصحي الجاهزة المقامة في الموقع ، وعادة ما تكون معدنية ، وخرسانة مسلحة ، وطوب

خزان الصرف الصحي المعدني

ضع في اعتبارك جهاز خزان الصرف الصحي PVC المصنوع في المصنع.

يتم تثبيت الهيكل في الحفرة على قاعدة معدة بحيث يكون هناك مسافة لا تقل عن 25 سم على كل جانب بين جدران خزان الصرف الصحي ومنحدرات الحفرة ، ويكون الغطاء 20 سم فوق سطح الأرض مستوى. القاعدة مصنوعة من الخرسانة المتجانسة بسمك 100 مم ، معززة بشبكة طريق ، والتي يتصل بها الهيكل بمسامير التثبيت. يتم تركيب خزان الصرف الصحي بشكل أفقي بشكل صارم.

عند تحديد علامة الغطاء بالنسبة لمستوى الأرض ، يجب مراعاة إمكانية التخطيط الإضافي وإضافة التربة إلى الموقع. بعد ذلك ، ردم الحفرة.

وبالمثل ، يجري إنشاء خزان للصرف الصحي الجاهز في الموقع. المواد المستخدمة في غرف مرافق المعالجة هذه من الطوب أو الخرسانة المسلحة أو المعدن. عند تركيب خزان للصرف الصحي الجاهز ، من الضروري ضغط التربة ، وجعل طبقة الرمل بسمك 100 مم مع إضافة الأسمنت بنسبة 1:10.

يتكون خزان الصرف الصحي المعدني من خزانين منفصلين متصلين ببعضهما البعض ولهما فتحة لضخ المياه. يتم لحام عناصر خزان الصرف الصحي معًا ؛ للحماية من التآكل ، فهي مغطاة بالمصطكي البيتوميني. يتم أيضًا تركيب خزان للصرف الصحي المعدني على الخرسانة المسلحة.

مخطط خزان الصرف الصحي المعدني

يتم بناء خزان للصرف الصحي من الطوب على ملاط ​​رمل أسمنتي. سمك الجدار - 250-380 مم.

خزان للصرف الصحي بجدران من الطوب

يتم وضع خزان للصرف الصحي بجدران خرسانية مسلحة متجانسة مباشرة على الموقع. للقيام بذلك ، يرتبون صندقة يتم فيها تثبيت شبكة تقوية وصب الخرسانة. سماكة الجدار - لا تقل عن 150 مم.

خزان للصرف الصحي بجدران خرسانية

المؤلفات

• الصرف الصحي // قاموس موسوعي لبروكهاوس وإيفرون: في 86 مجلدًا (82 مجلدًا و 4 مجلدات إضافية). - SPb., 1890—1907.
• الصرف الصحي //: / ch. إد. إيه إم بروخوروف. - الطبعة الثالثة. - م. : الموسوعة السوفيتية ، 1969-1978.
• قاموس المياه. - م ، 1974
• SNiP 2.04.01-85 * - إمدادات المياه الداخلية والصرف الصحي للمباني ؛
• SNiP 2.04.02-84 - إمدادات المياه. الشبكات والمرافق الخارجية ؛
• SNiP 2.04.03-85 - الصرف الصحي. الشبكات والمرافق الخارجية ؛
• STO 02494733 5.2-01-2006 - الإمداد الداخلي بالمياه والصرف الصحي للمباني ؛
• S. V. Yakovlev، Yu. M. Laskov. الصرف الصحي (الصرف الصحي ومعالجة مياه الصرف الصحي). الطبعة السابعة. - م: Stroyizdat ، 1987.
• G. S. Safarov، V. F. Veklich، A. P. Medved، I.D Yudovsky التكنولوجيا الجديدة في الإسكان والخدمات المجتمعية - كييف: Budivelnik ، 1988. - 128 ، ص. : انا؛ 17 سم - ببليوغرافيا: ص. 124-129 (68 عنوانًا). - 3000 نسخة. - ردمك 5-7705-0097-2
