حساب هيدروليكي لنظام تسخين أحادي الأنبوب وأنبوبين مع الصيغ والجداول والأمثلة
يتم ضمان الفعالية من حيث التكلفة للراحة الحرارية في المنزل من خلال حساب المكونات الهيدروليكية والتركيب عالي الجودة والتشغيل السليم. المكونات الرئيسية لنظام التدفئة هي مصدر الحرارة (المرجل) ، الحرارة الرئيسية (الأنابيب) وأجهزة نقل الحرارة (المشعات). للحصول على إمداد حراري فعال ، من الضروري الحفاظ على المعلمات الأولية للنظام عند أي حمل ، بغض النظر عن الموسم.
قبل البدء في الحسابات الهيدروليكية ، قم بإجراء:
جمع ومعالجة المعلومات عن الكائن من أجل:
تحديد كمية الحرارة المطلوبة ؛
اختيار مخطط التدفئة.
الحساب الحراري لنظام التدفئة مع التبرير:
حجوم الطاقة الحرارية
الأحمال.
فقدان الحرارة.
إذا تم التعرف على تسخين المياه كخيار أفضل ، يتم إجراء الحساب الهيدروليكي.
لحساب المكونات الهيدروليكية باستخدام البرامج ، يلزم الإلمام بنظرية وقوانين المقاومة. إذا كان من الصعب فهم الصيغ أدناه ، فيمكنك اختيار الخيارات التي نقدمها في كل برنامج من البرامج.
تم إجراء الحسابات في برنامج Excel. يمكن رؤية النتيجة النهائية في نهاية التعليمات.
القواعد الأساسية للحساب الهيدروليكي
يتم إجراء الحساب الهيدروليكي وفقًا لنظام التسخين المجمع والمختبر ، والذي يأخذ في الاعتبار جميع العناصر والأجهزة المدمجة. من أجل حساب نظام تسخين ثنائي الأنابيب ، يتم استخدام الوظائف والمعادلات المحورية.
كقاعدة عامة ، يتم أخذ حلقة أنابيب التسخين الأكثر تحميلًا كهدف رئيسي للحساب ويتم تقسيمها إلى أقسام مقابلة.
نتيجة لهذا الإجراء ، يتم حساب القيمة المطلوبة للمقطع العرضي لأنبوب التسخين ، ومساحة السطح المطلوبة لخط الأنابيب وفقدان الضغط المحتمل في دائرة النظام.
يحتوي هذا الحساب الهيدروليكي على العديد من الأصناف ، ومع ذلك ، فإن الأكثر شيوعًا وعقلانية هي ما يلي:
إجراء حساب من حيث فقد الضغط الخطي المحدد ، والذي يفترض تقلبات درجات الحرارة المكافئة في جميع العناصر وأجهزة الأسلاك.
إجراء حسابات لقيمة التوصيلية وخصائص المقاومة لنظام التسخين ، والتي تتضمن أيضًا قطرات وتغييرات محتملة في قراءات مقياس الحرارة.
في نهاية عمل الطريقة الأولى ، تتكون من حقيقة أنه نتيجة للحسابات ، يتم تكوين صورة واضحة مع توزيع واقعي لمؤشرات المقاومة في دائرة نظام التدفئة. والثاني هو معلومات دقيقة حول معدل تدفق المبرد القادم وظروف درجة الحرارة في جميع مكونات دائرة نظام التدفئة.
تركيب نظام تدفئة ثنائي الأنابيب في المنزل
تركيب نظام ثنائي الأنابيب
يتم تركيب نظام تدفئة بنوع شبكة من أنبوبين وفقًا للقواعد الإلزامية والمعايير الفنية التالية:
تشتمل دائرة نظام الأنبوبين على فرعين للتدفئة: الجزء العلوي به ماء ساخن والآخر السفلي به ماء مبرد.
يجب ألا يقل ميل خط الأنابيب مع الدوران الطبيعي لسائل التبريد باتجاه البطارية الأخيرة عن 1٪ من الطول الكلي.
في حالة وجود جناحين مدمجين في نظام التدفئة بالتوازي ، يجب تثبيت المشعات على نفس المستوى.
عند تجميع نظام التسخين ، يجب الحرص على أن تكون الحشية السفلية متماثلة ومتوازية مع الخط العلوي.
للإصلاحات والصيانة اللازمة ، يجب تجهيز جميع وحدات الإغلاق والمضخة والممر الجانبي والمشعات بصمامات.
في ضوء الحاجة إلى استبعاد فقدان نظام درجة حرارة سائل التبريد من خلال الأسلاك ، يجب عزل خط أنابيب الإمداد بمواد خاصة.
يجب ألا تحتوي أنابيب التسخين بأي حال من الأحوال على عقد مستقيمة وتداخلات محتملة تؤدي إلى ركود الهواء واختناقات مرورية.
في حالة النوع العلوي من الأسلاك ، يجب تركيب خزان التوزيع في علية معزولة.
يجب أن تتوافق أبعاد المحملات والصنابير والصمامات تمامًا مع معايير خطوط الأنابيب نفسها.
بالنسبة لخط الأنابيب الفولاذي القياسي ، يجب إصلاح الخط كل 1.2 متر.
طرق توصيل بطاريات الرادياتير
في جوهره ، يتكون تركيب نظام التدفئة فقط من تركيب خزان التمدد ، والمرجل ، والبطاريات ، والمشعات وخطوط الأنابيب وفقًا لمخطط الأسلاك المفضل.
يتم تفريغ خط الأنابيب الرئيسي من مولد الحرارة ، لتزويد الناقل الحراري في الوضع الساخن.
يجب توصيل أنبوب الإمداد بخزان تمدد به مصرف.
عادة ، يتم تركيب ممر جانبي بمضخة دوران وصمامات في أقرب مكان ممكن من نقطة التصميم الأولية (عند الخروج من الغرفة مع نظام التدفئة المركب)
تتم إزالة خط الأنابيب العلوي من الخزان التعويضي ، حيث يتم وضع الأنابيب مع المبرد لجميع المشعات الواردة.
يتم تنفيذ تدفق الإرجاع بالتوازي فيما يتعلق بالجزء الرئيسي ، المتصل بجميع المشعات ويتم إدخاله في الثلث السفلي من المرجل.
نتيجة للإجراء بأكمله ، يجب الحصول على دائرة مغلقة لنظام التدفئة ، والتي ستحافظ على نظام درجة حرارة مريح ومستقر في المنزل أو الشقة.من أجل مراقبة استهلاك الطاقة الحرارية والتحكم فيها ، من الضروري تركيب منظمات حرارة ، تعمل الأنواع الحديثة منها تلقائيًا على تشغيل أو إيقاف تشغيل الموقد الغازي حسب الحاجة.
يمكنك معرفة المزيد من نصائح التثبيت المفيدة من خلال مشاهدة الفيديو أدناه:
https://youtube.com/watch؟v=LyJLwabP9Zk
على الرغم من أنه ليس من السهل إطلاق شبكة تدفئة اتصالات معقدة ، إلا أنه مع المعدات المتخصصة والخطة الجاهزة مع جميع الفروق الدقيقة الممكنة المحسوبة ، يمكن تجميع نظام ثنائي الأنابيب وإطلاقه في المنزل.
الكبح للمحركات إلكترونيا وفوق التزامن
من السهل نسبيًا تحقيق تأثير الكبح الإلكتروني باستخدام جهاز التحكم في السرعة المجهز بمقاوم الكبح.
يعمل المحرك التعريفي كمولد. يتم تبديد الطاقة الميكانيكية في المقاوم المحدد دون زيادة الخسائر في المحرك نفسه.
يحدث تأثير الكبح عندما يصل المحرك إلى قمة سرعة التواقت مع الانتقال إلى قيم أعلى.
هنا ، يبدأ وضع المولد غير المتزامن فعليًا ويتطور عزم الكبح. يتم استرداد خسائر الطاقة الناتجة بواسطة شبكة الطاقة.
يتجلى وضع تشغيل مماثل على محركات المصاعد عند خفض الحمل بسرعة اسمية. يتم موازنة عزم الكبح بالكامل بواسطة عزم الدوران الناتج عن الحمل.
بسبب هذا التوازن ، من الممكن الكبح ليس عن طريق تقليل السرعة ، ولكن عن طريق تشغيل المحرك بسرعة ثابتة.
بالنسبة لمتغير تشغيل المحركات ذات الدوار الجرح ، يجب أن تكون جميع المقاومات الدوارة أو جزء منها ذات دائرة قصر بحيث لا يطور المحرك حركة أعلى بكثير من السرعة المقدرة.
يُنظر إلى النظام غير المتزامن وظيفيًا على أنه مثالي للحد من الحركة تحت الحمل للأسباب التالية:
تظل السرعة مستقرة ومستقلة عمليا عن عزم الدوران ،
يتم استعادة الطاقة وتجديدها في الشبكة.
ومع ذلك ، فإن الكبح غير المتزامن للمحركات الكهربائية يحافظ فقط على سرعة دوران واحدة ، وعادة ما يكون الدوران المقنن.
في المحركات التي يتم التحكم فيها بالتردد ، يتم استخدام الدوائر غير المتزامنة ، والتي بسببها تتغير سرعة دوران العمود من القيمة العليا إلى القيمة الأقل.
يتم تحقيق الكبح المتزامن الفائق بسهولة من خلال وحدة التحكم الإلكترونية في السرعة التي تبدأ هذا النظام تلقائيًا عند انخفاض التردد.
أنظمة الفرامل الأخرى
نادرًا ، ولكن لا تزال هناك أنظمة فرملة أحادية الطور. تعمل هذه التقنية على تشغيل طاقة المحرك بين مرحلتين رئيسيتين وتوصيل الطرف الخامل بأحد الوصلات الرئيسية الأخرى.
خيار التوقف عن طريق التبديل العكسي البسيط - انعكاس مجال الدوران الذي تشكله لفات الجزء الثابت
يقتصر عزم الكبح على 1/3 من أقصى عزم دوران للمحرك. لا يمكن لهذا النظام إيقاف المحرك عند التحميل الكامل.
لذلك ، يتم استكمال مثل هذا المخطط تقليديًا بطريقة التيار المعاكس. يتميز خيار الحجب أحادي الطور بعدم توازن كبير وخسائر عالية.
يتم أيضًا استخدام فرملة المحركات الكهربائية عن طريق إضعاف التيارات الدوامة. يعمل هنا مبدأ مشابه لذلك المستخدم في المركبات الصناعية بالإضافة إلى الكبح الميكانيكي (التروس الكهربائية).
يتم تبديد الطاقة الميكانيكية في مخفض السرعة. يتم التحكم في تباطؤ وإيقاف المحرك ببساطة عن طريق تنشيط اللف. العيب الواضح لهذه الطريقة هو زيادة كبيرة في القصور الذاتي.
قواعد اختيار وتركيب المشعات
يتم حساب أنواع وعدد المشعات بشكل فردي. شراء البطاريات "مثل الجار" هو قرار خاطئ من حيث الأساس. عند الحساب ، يجب مراعاة ما يلي:
الشكل وعدد الأقسام وحجم وقوة المشعات ؛
مواقع التثبيت في الغرفة ؛
مخططات التثبيت المخطط لها.
يتم اختيار المعدات بناءً على معايير كل غرفة. من الضروري مراعاة ماهية مساحة الغرفة ، وما هي المواد المستخدمة للعزل الحراري للجدران الخارجية ، وما إذا كانت هناك غرف مجاورة ، وكذلك عدد النوافذ والمداخل. من الأفضل اختيار البطاريات والأنابيب المصنوعة من نفس المواد أو مواد مماثلة.
ستتعلم في هذا الفيديو كيفية توصيل بطارية التدفئة بشكل صحيح:
الفروق الدقيقة في التثبيت

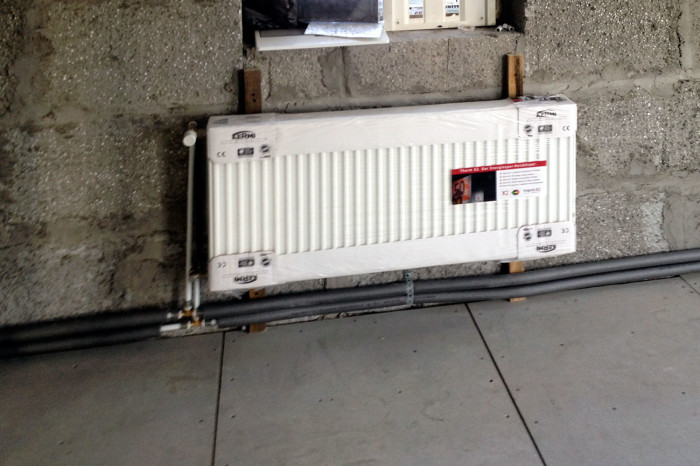

تقدم جميع الشركات المصنعة لمعدات التدفئة نفس التوصيات حول كيفية توصيل بطارية التدفئة بشكل صحيح. المكان المثالي هو المساحة الموجودة أسفل النافذة. إذا كانت الغرفة كبيرة والفجوة بين النوافذ كبيرة ، يوصى بإضافة مبرد آخر بين الفتحات. يمكن تثبيته على طول جدار خارجي فارغ أو في زاوية بين جدارين خارجيين. يتم تقليل انتقال الحرارة للرادياتير المغلق بحاجز بشكل كبير.
