أنواع أجهزة الصرف تحت الحوض
هناك العديد من خيارات الجهاز.
تروبني
الجهاز عبارة عن أنبوب منحني ، وفي معظم الحالات يكون من المعدن. هذا النوع القديم من الأجهزة يسمى الركبة. يتميز الإصدار الحديث من السيفون بخفة الوزن وسطح برونز أو نحاسي لامع وموصلات ملائمة.
تقع المنطقة المنحنية أسفل الهيكل ، حيث تتراكم النفايات. إذا كانت هناك حاجة لتركيب فتحتين تصريف ، يتم تثبيت كوع الأنبوب بالقرب من الأنبوب المؤدي إلى المجاري. فوق المصرف ، يتم تجميع الأنابيب والمحولات ، مما يجعل مصارفين في واحد يصل إلى كوع الأنبوب.
تصميم السيفون الأنبوبي
المموج
الجهاز المموج عبارة عن أنبوب منحني ، حيث يتكون الانحناء بسبب التموج. هذه المنطقة تجعل التركيب متحركًا وتسهل توصيله بالمصرف. خرطوم مرن مصنوع من البلاستيك ومشبك للحفاظ على التمويجات. يمكن تحريكه عن طريق تقويم منطقة الطي أو جعلها أكثر وضوحًا.
الطيات المموجة لها عيوب منها تراكم الأوساخ ورواسب الطعام فيها. من الصعب تنظيف العنصر. الجانب السلبي هو رقة المادة ، والتي يمكن أن تتسرب. نظرًا لخصائص البلاستيك ، لا يتم تصريف الماء المغلي في الحوض.
تصميم سيفون مموج
زجاجة
في معظم الحالات ، يتم استخدام سيفون زجاجة للتثبيت. يشبه الزجاجة التي يتحرك الماء بداخلها على طول مساحة منحنية يتكون من قسم مزدوج. يتحرك السائل إلى الداخل عبر الأنبوب ويدخل الجزء السفلي من الجهاز. بعد ذلك ، يتم توجيه المصارف لأعلى عبر الفراغ بين القسمين الخارجي والداخلي للجهاز وبعد ذلك ، بفضل الفتحة الجانبية ، تتدفق إلى المجاري.
تدخل المصارف الرئيسية هذا المحول من أعلى ، وهناك على الجانب استنزاف آخر من معدات السباكة. يمكن أن يكون استنزاف الزجاجة من المعدن أو البلاستيك. الهياكل المعدنية متينة ، والهياكل البلاستيكية ميسورة التكلفة.
تصميم زجاجة سيفون
سيفون جاف
لا يوجد تراكم مستمر للمياه في التصميم. يوجد في الداخل أختام مطاطية تعمل بمثابة مانع تسرب المياه وتمنع مرور الرائحة الكريهة. عندما يتم تصريف السائل ، يتحول المطاط ، ويمر بالمصرف ، ويعود إلى موضعه الأصلي بعد مروره. يسمى الجزء المطاطي بختم الماء الجاف. نظرًا لنقص السوائل ، يتم تثبيت الجهاز في غرف التبريد ، حيث يمكن أن يحدث تجمد لختم المياه وتشوه الأنبوب.
في مثل هذه المنازل ، يتم تثبيت هيكل جاف يتميز بصغر حجمه وعدم وجود جزء منحني. يمكن تركيب السيفون الجاف في غرف باردة وساخنة ، وفي مساحات صغيرة ، وفي أشياء معرضة للاهتزاز والاهتزاز ، وكذلك في مصارف مكيفات الهواء.
تصميم سيفون جاف
الأصناف الرئيسية
وفقًا لتصميمها ، يمكن تقسيم جميع الشفاطات المستخدمة في أحواض المطبخ إلى عدة أنواع:
- زجاجة. هذا هيكل صلب يمكن فكه من الأسفل. بفضل هذا ، يمكن تنظيف الجهاز بسرعة وسهولة. في الجزء السفلي القابل للإزالة ، لا يتم الاحتفاظ بالقمامة فحسب ، بل يتم أيضًا الاحتفاظ بالزخارف أو بعض الأشياء الصلبة التي سقطت عن طريق الخطأ في الحوض. يمكن توصيل أنبوب تصريف مموج أو صلب بـ "الزجاجة". يوجد دائمًا ماء داخل العلبة ، مما يوفر ختمًا للماء.
- المموج. في الواقع ، هذا أنبوب مرن ، مثني في مكان معين ومثبت بمشبك. تم تصميم المنعطف لإنشاء ختم ماء.يمكن ثني باقي السيفون بحرية في الاتجاه المطلوب. السيفون المموج للغسيل له عيب كبير ، يتم التعبير عنه في خشونة سطحه الداخلي ، والذي يبقى عليه الحطام. لهذا السبب ، غالبًا ما يتعين إزالة الهيكل وتنظيفه.
- يضخ. هذا أنبوب صلب منحني على شكل حرف "S" يشغل مساحة صغيرة.
- الشقة. هذا سيفون عادي ، تقع جميع عناصره في مستوى أفقي. يتم استخدامه في الحالات التي يوجد فيها نقص في المساحة الحرة تحت الحوض.
- مختفي. يمكن أن يكون جهازًا من أي تصميم مخفيًا في الحائط أو في صندوق.
- مع تجاوز. عنصر إضافي في التصميم هو أنبوب فائض صلب يصل الجزء العلوي من الحوض بخرطوم تصريف.
- سيفون للحوض مع تمزق مجرى مائي. وهو يختلف عن السيفون المعتاد بوجود فجوة صغيرة (2-3 سم) بين فتحات المياه الداخل والخارج. وبالتالي ، يتم إيقاف مسار تغلغل الميكروبات في الاتجاه من أنبوب الصرف الصحي إلى الحوض. يمكن العثور على هذه المنتجات في كثير من الأحيان في مؤسسات تقديم الطعام.
عناصر
الأنواع المختلفة من السيفون لها تصميمات مختلفة ، لذلك دعونا نلقي نظرة فاحصة على جهاز السيفون من نوع الزجاجة ، وهو الأكثر شيوعًا للتركيب تحت أحواض المطبخ.
من الناحية الهيكلية ، يتكون هذا الجهاز من العناصر التالية:
- الجسم ، عادة ما ينهار ؛
- أنبوب مخرج بحلقات منقوشة ، متصل بالمغسلة من الأسفل ؛
- شبكة واقية بقطر خلية لا يزيد عن 1 سم ؛
- برغي توصيل يربط الشبكة والأنبوب ؛
- أنبوب مموج أو صلب لتصريف المياه في المجاري ؛
- جوانات مخروطية مصممة لضمان الاتصال المحكم بين الفتحات وجسم السيفون ؛
- حشية مطاطية واسعة لربط أنبوب المخرج بالحوض ؛
- حشية مطاطية مصممة لإغلاق الشبك الواقي ؛
- المكسرات البلاستيكية. يعلقون الأنابيب بجسم الجهاز.
مكونات السيفون نوع الزجاجة
توصيات عملية
تركيب R-siphon المفصلي.
يمكن تقسيم عملية تركيب السيفون على الحوض إلى مراحل:
- تحتاج أولاً إلى توصيل القابس السفلي بالمكان الصحيح ، بالضبط حيث سيكون هناك مستوى ثابت من الضغط في الهيكل. في عملية الحصول على سيفون ، يوصي العديد من المحترفين بفك هذا القابس للتأكد من جودته وعدم وجود رقائق.
- في المرحلة الثانية ، يجب فحص السطح السفلي للمنتج ، والذي سوف يلتصق بالجسم فقط. يجب أن يكون سطح هذا الخيط خاليًا من النتوءات. لهذا السبب ، يجب فحص معدات التثبيت المنزلي بعناية ومراجعتها مباشرةً في المتجر الذي تم شراؤها منه.
- يتم تثبيت بطانة مطاطية بسماكة صغيرة ، على شكل حلقة ، في أخدود خاص بالهيكل ، وبعد ذلك يتم معالجة السطح بعناية بمزيج من مادة السيليكون مانعة للتسرب. تأكد ، عند العمل مع هذه الكتلة ، لالتقاط التكوين والمنطقة السفلية.
يتطلب تركيب شفرات لتصريف السائل من الحوض تركيبًا صارمًا إلى حد ما.
لكن في السوق الحديث ، يمكنك تلبية الأنابيب والخراطيم بتصميم مموج مرن ، وتمتد هذه المنتجات إلى الحجم المطلوب ، ولكن في نفس الوقت لديها مؤشرات الكثافة اللازمة والقدرة على الحفاظ على شكلها. لأعمال التثبيت ، يمكنك استخدام فوهات بقطر 3.2 و 4 و 5 سم ، أو حتى شراء فوهات عالمية مناسبة لتوصيل أي تصميم تقريبًا. يتم تنفيذ تثبيت مثل هذا المنتج مباشرة على الخيط باستخدام صمولة من نوع الاتحاد. إن الصامولة هي التي تجعل من الممكن توصيل الأنبوب بخيط السيفون باستخدام بطانة مسطحة.
إن الأداء الطبيعي لكل من حوض المطبخ وحوض الحمام والمغسلة مستحيل بدون سيفون ، وسيضمن تركيبه الصحيح راحة استخدام هذا النوع من أجزاء السباكة. في سوق مواد البناء الحديثة ، يمكنك مقابلة مجموعة متنوعة من التصميمات المناسبة لحل المشكلات المختلفة. ولكن بالنسبة للمغاسل وأحواض المطبخ ، لا تزال المنتجات على شكل زجاجة بفتحة تصريف بقطر 3.2 سم مفضلة.ومن السهل القيام بتركيب مثل هذا المنتج بيديك في فترة زمنية قصيرة.
كيفية توصيل السيفون بالوعة
- أنواع الشفاطات
- تصاميم الزجاجة والركبة
- التفاصيل الدقيقة للعملية
- توصيل المغسلة
- توصيات عملية
يفترض تركيب معدات السباكة في كل من المطبخ والحمام الاتصال مسبقًا ليس فقط بإمدادات المياه ، ولكن أيضًا بأنبوب نظام الصرف الصحي. يفترض معظم مالكي الشقق والمنازل عن طريق الخطأ أن مهمة الاتصال يجب أن يتم تنفيذها بواسطة محترفين. في الواقع ، تركيب السيفون ليس معقدًا جدًا ولا يتطلب التثبيت أي أدوات متخصصة ووقتًا طويلاً. بعد قراءة ما يلي ، يمكن للجميع العثور على إجابة لسؤال كيفية توصيل السيفون بالمغسلة.
توصيل المغسلة
لترتيب توصيل الحوض في المطبخ وتشغيله المريح اللاحق ، يوصى باستخدام منتجات بفتحة تصريف قطرها 3.2 سم. تعتبر معلمات الفتحات هذه هي الأكثر ملاءمة وفي نفس الوقت مضغوطة ، بالإضافة إلى ذلك ، تضمن هذه المعلمة سهولة تركيب السيفون لمختلف الأحواض ، فضلاً عن سهولة التشغيل اللاحق.
قبل الشروع في تثبيت المنتج ، يجب عليك أولاً التعرف على أجهزته. أي سيفون لتوصيل الأحواض في المطبخ هو منتج يتكون من مكونات مثل:
- أنبوب بلاستيكي ، مزود بإدخال معدني ؛
- حشية الأنابيب مصنوعة من مادة اللاتكس.
- المكسرات التي يبلغ قطرها 3.2 سم مصنوعة من البلاستيك ؛
- تنورة من البلاستيك المرن واللين ، بقطر 3.2 سم ؛
- برغي إحكام مصنوع من الفولاذ ؛
- تراكب لجزء الصرف ، مصنوع أيضًا من الفولاذ ؛
- جسم المنتج يسمى الزجاجة ؛
- المكونات السفلية
- حشية مطاطية على شكل حلقة ؛
- قابس لقفل الصرف ، مذكرة شحنة.
في عملية تثبيت شفرات من هذا النوع على حوض أو حوض غسيل ، يجب إيلاء أقصى قدر من الاهتمام لمثل هذه المعلمة مثل ضيق كل اتصال بالهيكل.
تصاميم الزجاجة والركبة
لتوصيل حوض الغسيل في الغرفة لأخذ إجراءات المياه ، أي في الحمام ، ينصح المحترفون باستخدام سيفون من نوع الزجاجة. لفهم سبب تفضيل هذا النوع ، سيسمح بالنظر في تكوين وميزات هذا النوع من المعدات.
مخطط تجميع حوض مع سيفون.
يعد توصيل سيفون من هذا النوع عملية بسيطة ويمكن أن يتم إجراؤها من قبل المالكين بمفردهم. إجراء التثبيت هو توصيل الجهاز بأحد طرفي الحوض أو مصرف الحمام ، والطرف الآخر بمخرج أنبوب الصرف الصحي.
المنتج نفسه بسيط للغاية ، والعناية به ليست صعبة بشكل خاص. الشيء الرئيسي أثناء عملية التثبيت هو التأكد من تثبيت جميع حشيات المطاط المانعة للتسرب وعدم فقد أو نسيان واحدة. هذه اللحظة مهمة للغاية ، ولا تتعلق كثيرًا بعملية التثبيت ، ولكن من أجل الراحة والراحة في التشغيل في المستقبل ، لأن منتجات المطاط هذه ستضمن عدم وجود تسرب لمياه الصرف الصحي.
بالنسبة لأحواض المطبخ ، يعد سيفون الركبة المعدني أو البلاستيكي هو الخيار الأفضل. إن تثبيت هذا النوع من التصميم ككل يكرر عمليا اتصال سيفون الزجاجة.تكمن الاختلافات في حقيقة أنه بدلاً من عنصر يسمى زجاجة فقط ، من الضروري تثبيت عنصر من النوع الصلب المنحني يسمى الركبة.
يكمن تفرد هذا التصميم في حقيقة أنه لا يمكن تثبيته إلا إذا كان أنبوب الصرف الصحي موجودًا في الحائط.
تصميم
يعتبر نظام الصرف للأحواض والأحواض أبسط نظام يتكون من سيفون وأنبوب تصريف يربط بين المجاري ومصرف يقع في أسفل أو جدار الوعاء. عادة ما تكون هذه الأدوات الصحية مصنوعة من البلاستيك أو المعدن أو مزيج من هذه المواد. يتكون مصرف الحوض من العناصر الهيكلية التالية:
- علبة أو "زجاج".
- أنبوب مخرج.
- الأصفاد والأختام المصنوعة من البلاستيك أو المطاط.
- شبكة معدنية واقية وزخرفية على فتحة التصريف.
- صواميل بلاستيكية.
- تثبيت المسمار.
تصميم زجاجة سيفون
ملحوظة! توجد أيضًا مصارف للأحواض ذات التدفق الزائد ، والتي تختلف عن تلك المعتادة في وجود فتحة تصريف إضافية تقع فوق الحوض الرئيسي. يرتبط هذا الثقب بتمويج إضافي بجسم السيفون
يمنع التدفق الفائض الحوض من فيضان الماء وانسكاب الماء من الوعاء إذا نسيت إغلاق الصنبور أو انسداد المصرف.
سيفون لأحواض المطبخ أنواع وأجهزة وتركيب
تم نشر المقال في العنوان | العنوان الفرعي
حوض المطبخ هو أهم عنصر لا غنى عنه في معدات السباكة في المطبخ. يتكون من عدة أجزاء ، عند توصيلها معًا ، توفر وظيفة الحوض. أحد المكونات التي يتم من خلالها تصريف المياه هو سيفون لأحواض المطبخ. بغض النظر عن شكله وحجمه ، تم تصميم عنصر السباكة هذا لأداء وظيفته الرئيسية - حماية المطبخ من الروائح الكريهة المنبعثة من أنابيب الصرف الصحي. بمعنى آخر ، أمامنا ختم ماء نموذجي يتم فيه ملء أنبوب منحني بالماء باستمرار. بالإضافة إلى ذلك ، يمنع مصرف حوض المطبخ انسداد المجاري بالجزيئات الصلبة التي تستقر في قاع السيفون.
ملامح سيفون لأحواض المطبخ
المواد المستخدمة في تصنيع جهاز تصريف المطبخ هي البولي إيثيلين والبولي بروبيلين. منهم أن الغالبية العظمى من المنتجات مصنوعة. تتمتع هذه المواد بالمزايا التالية على الشفاطات البرونزية أو النحاسية:
- وزن أقل ، بسبب عدم تحميل الحوض المصنوع من المعدن ذي الجدران الرقيقة ؛
- تتراكم الدهون وأنواع الرواسب الأخرى الموجودة على البلاستيك بشكل أقل ؛
- التآكل والتعفن من الرطوبة الزائدة غائبان تمامًا ؛
- عمر خدمة طويل للسيفونات البلاستيكية ؛
- تكلفة مثل هذا الجهاز ديمقراطية تمامًا.
يحتوي السيفون على أنبوب فرعي متصل به مصرف مموج أو صلب. من الأفضل اختيار سيفون حوض به فتحة تصريف كبيرة. قطر 40 مم يكفي. في المقابل ، يسد معيار 32 مم بشكل أسرع ، مما ينتج عنه تنظيف أكثر تكرارا.
هام: لتتمكن من توصيل الخراطيم من غسالة الأطباق أو الغسالة بالمصرف ، يوصى باختيار جهاز به منافذ إضافية. بالإضافة إلى السيفون في المطبخ ، قد تحتاج أيضًا إلى مضخة الصرف الصحي.
في أي مواقف تحتاج إلى شرائها ، ستتعلم من مقالتنا الأخرى.
بالإضافة إلى السيفون في المطبخ ، قد تحتاج أيضًا إلى مضخة الصرف الصحي. في أي مواقف يكون من الضروري شرائها ، ستتعلم من مقالتنا الأخرى.
وكيفية تثبيت مرشح المياه بشكل مستقل تحت الحوض. لدينا أيضًا معلومات على موقعنا.
عند الاختيار ، من المستحسن أيضًا تفضيل استنزاف حوض المطبخ مع فيض. سيحميك هذا من فائض الحوض وإغراق المطبخ.في حالة انسداد فتحة التصريف في الحوض ، فإن المياه القادمة من الصنبور ستدخل ببساطة في فتحة الفائض ، ومن هناك إلى المجاري.
الصورة عبارة عن سيفون لحوض المطبخ مع فيض

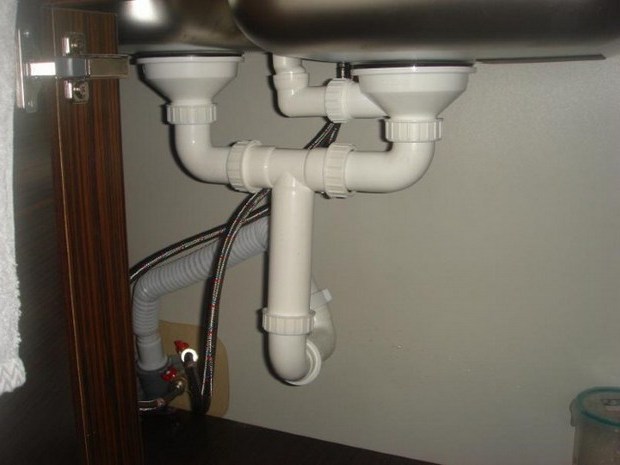

إذا كان المطبخ يستخدم حوضًا به فتحتا تصريف ، فقم بتركيب سيفون لحوض مزدوج. وتتمثل ميزته في وجود محول آخر مزود بشبكة ، بالإضافة إلى أنبوب إضافي يجمع بين فتحات التصريف.
سيفون لحوض مطبخ مزدوج
سيفون للحمام أو المغسلة أو المطبخ
بفضل السيفون الموجود في الصندوق ، توجد مساحة تحت المغسلة في الحمام والمطبخ. لتركيب الجهاز في الحائط ، قم بعمل فتحة بالحجم المناسب. يتم إخفاء السيفون في الحائط ، ويقود إليه أنبوب. للحمام ، يمكنك أن تأخذ أنبوبًا منحنيًا. بالإضافة إلى ذلك ، يوجد خرطوم مموج يربط الصرف بالفيضان.
غالبًا ما يكون لمصارف الحمام سدادة مصممة للتركيب في فتحة التصريف. السيفون ذو الارتفاع الصغير مناسب لكابينة الاستحمام ، ويتم تركيب أنبوب التصريف أسفل الحوض. تصميم مخفي مناسب لتجميع نظام للغسالات وغسالات الصحون. يوصى بتركيب مصرف متفرع في المطبخ.
تجميع الجزء الرئيسي
غالبًا ما يكون السيفون نفسه هو الجزء الأكبر من المجموعة ، ويتكون من جزأين - جسم ووعاء قابل للإزالة. يتم إزالته لإزالة الانسداد الذي يحدث أثناء العملية. أثناء التجميع ، على العكس من ذلك ، يجب أن يكونوا متصلين. فيما بينها ، عادة ما يتم تثبيت حشية كاملة بالحجم المناسب. يجب أن يتوافق حجمها مع قطر المسمار اللولبي للوعاء. هذه هي الطريقة التي يتواصلون بها عادة. الوعاء مشدود على القاعدة من الأسفل دون استخدام الأدوات.
السمة الرئيسية لسيفون الكروم هي المتانة والقوة
يوجد في الجزء العلوي من القاعدة فتحة تصريف حيث يتم تثبيت قمع. إنه يحتوي على درجة لولبية سيتم توصيل وصلة التوصيل بها. يتم وضعه على القمع بحيث تكون الشقوق الموجودة عليه وعلى المطابقة الأساسية.
تعليمات مرئية موجزة لتركيب سيفون لحوض مستطيل الشكل ومستدير
بين التركيب والقاعدة ، يلزم تركيب حشية ، وعندها فقط قم بتوصيلها. قد لا تكون حشية التركيب في الطقم واحدة ، بل زوجًا في آنٍ واحد. إذا كان هناك اثنان منهم ، فإن واحدة على شكل غسالة (حلقة مسطحة بها فتحة في المنتصف) ستلائم التركيب ، وسيتم تثبيت الثانية المخروطية الشكل أدناه ، مباشرة على الجزء الأنبوبي من القمع. يجب توجيه الجزء الضيق من الحشية المطاطية المخروطية نحو قاعدة السيفون من أجل تثبيت القمع بإحكام بالارتفاع المطلوب. ثم يتم إحكام التثبيت بإحكام كافٍ لتجنب التسربات في المستقبل.

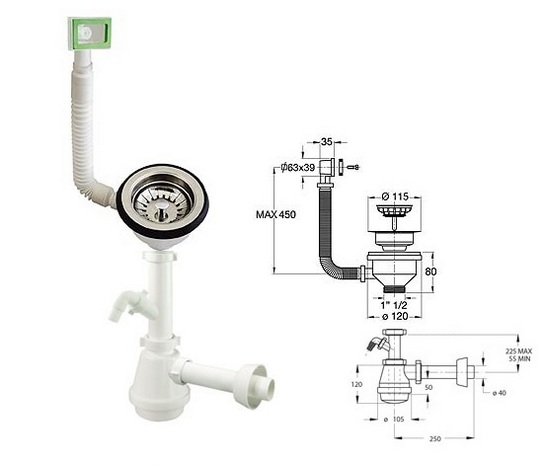

أبعاد تركيب السيفون لحوض مزدوج مع إمكانية توصيل الغسالة أو غسالة الصحون
الغرض والتصميم
الجهاز مقسم إلى أنبوب وسيفون مثني مما يساعد على حماية الشقة من الرائحة الكريهة التي تنتشر من البالوعة.
كيف يعمل استنزاف السيفون؟
أثناء الصرف ، يتدفق السائل إلى السيفون ، ويمر على طول المنعطف ، ويرتفع ويدخل إلى المجاري. في هذه الحالة ، يبقى جزء من الماء في الجزء السفلي من الأنبوب المنحني. إنه ختم هيدروليكي لا يسمح بمرور الروائح. في القسم المنحني من السيفون ، يتم الاحتفاظ بالجسيمات الصلبة والأشياء الصغيرة. لتنظيف هذه المنطقة ، يتم تفكيك الأجزاء وإعادة تركيبها بعد التنظيف.
ملامح تركيب الصرف مع تجاوز
المعلومات الخاصة بجمع الصرف موجودة في التعليمات المرفقة مع السيفون. للعمل سوف تحتاج:
- مفك مسطح
- شريط عازل
- سيفون؛
- دلو؛
- مانع التسرب؛
- مفتاح الربط؛
- منديل أو منديل ورقي.
تجميع النظام
قم أولاً بتوصيل المصرف بالمغسلة. يتم وضع هيكل تحته ويتم فحص التوافق مع الأبعاد بشكل أولي.في المستقبل ، قم بفك القابس من أسفل الجهاز وفحصه بحثًا عن التلف ، وبالتالي التحقق من موثوقية التصميم.
قبل التجميع ، افحص الخيوط الموجودة على الجسم
إذا كانت هناك نتوءات ، فسيتم قطعها بعناية. إذا لم يتم تصحيح هذا النقص ، فقد يحدث تلف في الحلقة O أثناء التثبيت.
قبل التثبيت ، تحقق من جميع التوصيلات الملولبة والصواميل ومفاصل الإرساء والحشيات.
لتجميع دورق الجهاز ، سوف تحتاج إلى:
عملية تجميع السيفون
- ضع حشية على خيوط الجزء العلوي من الهيكل ؛
- برغي الجزء السفلي من السيفون.
- ضع ختمًا مطاطيًا بالقطر المناسب على أنبوب التصريف ووضع 2 من صواميل الشد ؛
- أدخل أنبوب التصريف في الفتحة الموجودة أسفل السيفون ، وادفعه إلى الارتفاع المطلوب وشد الصامولة بشكل غير محكم ؛
- قم بتركيب حشية في غطاء الوحدة وقم بربط الصرف بالجسم.
الختم المطاطي الموضوع في الأخدود مغطى بكمية صغيرة من مانع التسرب. لضمان الموثوقية ، يتم تشحيم المنطقة السفلية من خيط القابس ، الذي يتم تثبيته في الجسم ، بمادة. للتوصيل المحكم للأجزاء ، يتم استخدام اللف لإزالة العنصر عند الضرورة. قبل التجميع ، يتم تحديد طول الأنبوب ، ويتم تحديد ارتفاعه من خلال عمق الغلاف.
يتم توصيل أنبوب الفرع الرئيسي بأنبوب به مشابك. في المستقبل ، يتم تثبيت الجزء على الحوض ، ووضع حشية بين العناصر. تم إصلاح القسم بين الأنبوب الفرعي والفيضان بفرع الجوز. يوصى بلف الأجزاء البلاستيكية يدويًا لتجنب الكسر.
تجميع الهيكل
تحتاج أولاً إلى إيقاف تشغيل المياه ، وتوصيل الشواية الواقية وفتحة تصريف الحوض ، ووضع ختم مطاطي بينهما لا يزيد سمكه عن 5 مم. إذا كانت الشبكة أكبر من الفتحة ، فاستخدم مانع التسرب وليس حشية. يتم وضع سدادة مطاطية على إحدى حواف أنبوب المخرج ، وإزالة حافة مشطوفة من الحافة الأخرى ، مما يحسن دخول الأنبوب إلى السيفون.
لتوصيل الحوض والأنبوب ، ستحتاج إلى برغي بقطر 6 مم. يتم إدخال الجزء في الشبكة الواقية وملفوف. بعد ذلك ، يتم توصيل أنبوب الصرف بأنبوب المخرج. في هذه الحالة ، من الضروري مراقبة التوصيلات. للحصول على ختم موثوق ، يمكنك استخدام اللف الصحي.

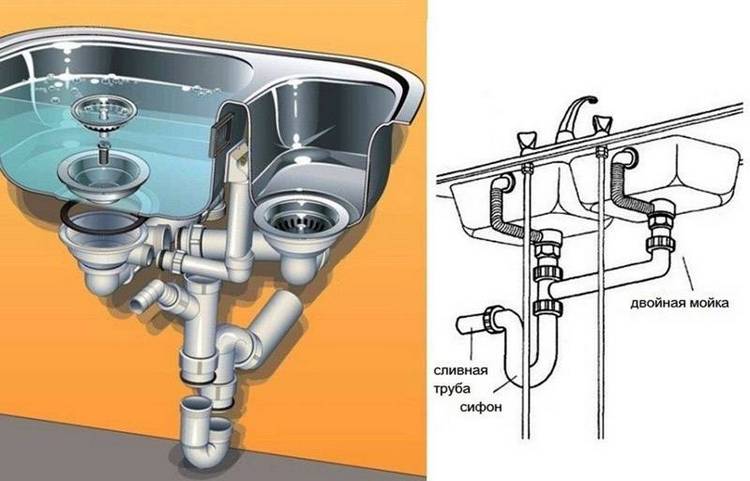

مخطط تركيب السيفون في حوض من قسمين
يجب توصيل السيفون المجمع بأنبوب المخرج ، والذي كان متصلاً مسبقًا بالصرف. بعد ذلك ، يتم توصيل المجاري بالصرف. قبل تثبيت الكفة في الأنبوب ، يتم وضع طبقة من مانع التسرب عليها ويتم وضع طرف مخرج أنبوب المخرج في الجزء. للتوصيل ، يتم استخدام مجموعة صلبة ، تربط منفذ الصرف الصحي والأنبوب بحشية مخروطية وصمولة.
إذا تم استخدام تمويج ، فيجب أن يكون طول الخرطوم الناعم بحيث لا يتدلى أثناء الاستخدام. إذا لم تتطابق أبعاد المخرج وأنبوب الصرف الصحي ، فستكون هناك حاجة إلى محول بلاستيكي. يمكنك تجنب دخول الرائحة إلى الشقة باستخدام رباط مطاطي يتم وضعه في المقبس.
فحص طبي
للتحقق من ضيق ، قم بتشغيل الماء. تأكد من عدم وجود تسريبات عن طريق وضع منديل أو منشفة ورقية أسفل الجهاز.
في حالة عدم وجود تسريبات في منطقة التوصيل وتدفق السائل إلى المجاري ، يتم تثبيت النظام ويعمل بشكل صحيح.
ميزات تركيب سيفون مع تجاوز
إذا تم تركيب سيفون لحوض المطبخ مع فائض ، ثم في مرحلة تجميع السيفون ، يتم تنفيذ بضع خطوات إضافية. يتم توصيل الحافة السفلية لخط أنابيب الفائض بأنبوب المخرج. يتم التثبيت وفقًا للنمط المألوف بالفعل ، باستخدام غسالة مخروطية وجوز موحد. يتم توصيل أنبوب الفائض أثناء تثبيت الجهاز على الحوض.
يتم إحضار الحافة العلوية لأنبوب الفائض إلى فتحة مقطوعة خصيصًا في الجزء العلوي من الحوض ، من جانبها الخارجي.يتم تثبيت الحافة العلوية بوصلة لولبية على جانب الحوض. يتم تثبيت المسمار ببساطة في الأنبوب باستخدام مفك البراغي. الآن ، عندما يتم تجاوز مستوى ماء معين في الحوض ، سوف يفيض الماء على الفور في السيفون ، متجاوزًا مخرج الحوض.
يتم عرض معلومات إضافية حول كيفية تثبيت سيفون في المطبخ بشكل صحيح في الفيديو.
تجميع سيفون لأحواض المطبخ
سنقوم بتحليل تجميع مصرف المطبخ باستخدام مثال من نوع الزجاجة. يتم تجميع سيفون حوض المطبخ بالتسلسل التالي:
- يتم وضع حشية رفيعة ذات قطر كبير على الجزء العلوي من جسم السيفون ، في موقع الخيط الخارجي. سيضمن إحكام ملاءمة الغطاء السفلي القابل للإزالة للجسم ؛
- الغطاء السفلي ، الذي يحتوي على خيط داخلي ، مشدود بإحكام ؛
- يتم وضع الجوز النقابي على الأنبوب ، والذي سيتم توصيله بالمغسلة ؛
- من الجزء السفلي من الجوز ، يتم وضع غسالة مخروطية على الأنبوب بنهاية حادة. اعتمادًا على المستوى الذي ستكون عليه الغسالة المخروطية ، يتم ضبط عمق خفض السيفون أسفل الحوض ؛
- يتم إدخال نهاية الأنبوب في الفتحة العلوية للمخروط ، وبعد ذلك يتم لف صمولة الوحدة ؛
- يتم توصيل خرطوم الصرف بالمخرج الموجود على الهيكل. للقيام بذلك ، يتم وضع صمولة بلاستيكية على فوهة الخرطوم ، ثم يتم دفع حشية مخروطية بنهاية حادة. يتم إدخال الأنبوب الفرعي للخرطوم في الفتحة الموجودة في الجسم ويتم إحكام ربطه بصمولة ؛
التفاصيل الدقيقة للعملية
تكمن السمات المميزة لترتيب سيفون التصريف للحمام في المقام الأول في حقيقة أن الحمام لا يحتوي على فتحات تصريف واحدة ، بل زوج من فتحات التصريف. أحدهما ، كما هو متوقع ، يقع في أسفل الوعاء ، والثاني مثبت على الجانب الأمامي في الجزء العلوي من المنتج. هذا هو المنتج الثاني الذي يحمي الحمام من الفائض. يتكون السيفون الخاص بتوصيل حوض الاستحمام بالمجاري من مكونات مثل:
تركيب سيفون بلاستيك.
- أنبوب بلاستيكي مرن مموج ، يقع على الجانب الخارجي لجدار المنتج لضمان تدفق المياه المستخدمة مباشرة إلى أنبوب الصرف الصحي ؛
- وعاء بوليمر يسمح لك بتجهيز استنزاف أسفل الحمام ؛
- ركبة؛
- أنبوب توصيل يسمح لك بتوصيل السيفون والصرف الصحي.
للتثبيت ، لا توجد أدوات متخصصة مطلوبة ؛ أثناء العمل ، ستحتاج إلى:
- المموج أنبوب.
- سيليكون مانع التسرب.
- اقتران محول مصنوع من المطاط.
- سحب أو تركيب الشريط.
الفرق بين عملية توصيل الحوض وترتيب الصرف في الحمام هو أنه قبل تركيب السيفون نفسه ، من الضروري تثبيت حافة معدنية على فتحة التصريف في الجزء العلوي من الحمام. بعد تثبيت هذا العنصر. يتم توصيل السيفون باستخدام الترباس المخصص. بمجرد اكتمال هذه التلاعبات ، يتم تثبيت ركبة المنتج ويتم تنفيذ عملية توصيل الهيكل بالمجاري المركزية.

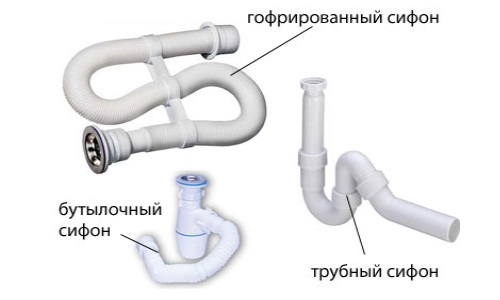

أنواع الشفاطات
بادئ ذي بدء ، تحتاج إلى تحديد السيفون نفسه بشكل صحيح لضمان تشغيل السباكة على المدى الطويل وعالي الجودة. هناك فرق كبير بين تصميمات تجفيف حوض الحمام والسيفونات لتوصيل حوض المطبخ. توجد الخيارات التالية للشفاطات الخاصة بمغسلة الحمام ووعاء الاستحمام نفسه:
توصيل سيفون زجاجة.
- تصميم الزجاجة. يحتوي هذا المنتج على حجم كبير إلى حد ما ، لذلك يتم اختيار هذا النوع من السيفون ، مع مراعاة حقيقة أنه سيكون هناك مساحة خالية كافية تحت الحوض. تشمل مزايا التصميم وجود مصراع ، وتوفير التنظيف الذاتي في الوضع العادي ، وجهاز تصريف الفائض. بالإضافة إلى هذه الوظائف ، يتيح لك هذا النوع من التصميم توصيل مصرف المجاري ليس فقط بالوعة ، ولكن أيضًا بالغسالة وغسالة الصحون.
- سيفون مموج.يمكن لمثل هذا المنتج أن يكمل حوض المطبخ وحوض الاستحمام وأحواض الغسيل من أنواع مختلفة. يتمتع هذا التصميم بعيب واحد مرتبط بتعقيد تنظيف المجاري ، وهو أمر ممكن فقط باستخدام معدات خاصة. تشمل المزايا المرونة ، مما يجعل من الممكن تثبيت السيفون في أكثر الأماكن غير الملائمة.
- بناء الأنابيب. تم تصميم هذا النوع من المنتجات لإنشاء تصريف المجاري من الدش وأحواض الاستحمام.
تركيب سيفون على المغسلة
عادة ما يكون عمل تركيب معدات السيفون ليس بالأمر الصعب. يمكن القيام به بشكل مستقل. الفرق هو فقط في عدد التوصيلات إلى سيفون واحد. لذلك ، إذا كان لديك حوض مزدوج أو كان هناك استنزاف إضافي آخر ، فسيتم تثبيت سيفون لحوض المطبخ مع وعاءين.
في المرحلة التحضيرية ، يتحققون مما إذا كان السيفون سيصبح تحت الحوض من حيث أبعاده. بعد ذلك ، يتم تحضير مدخل أنبوب المجاري للالتحام بمصرف البالوعة. إذا كان الأنبوب مصنوعًا من الحديد الزهر ، فيتم تثبيت سدادة مطاطية بها فتحة. يتم توصيل الأنابيب البلاستيكية أيضًا من خلال حلقة دائرية.
سيفون مع منافذ إضافية للغسالة وغسالة الصحون
يتضمن التثبيت الإضافي للسيفون على الحوض الإجراءات التالية:
- يتم تثبيت شبكة في فتحة الحوض على حشية خاصة تأتي مع المجموعة ؛
- من الجانب السفلي ، يتم توصيل سيفون بالمغسلة من خلال حشية ، يتم توصيل أنبوب مخرجها بالشبكة عن طريق برغي معدني طويل. باستخدام مفك براغي مسطح الرأس أو عملة عادية ، يتم تثبيت المسمار ببساطة في الأنبوب ، الذي يوجد في جسمه صمولة مدمجة ؛
- يتم توصيل خرطوم السيفون المخرج بأنبوب الصرف الصحي ؛
- تم اختبار الجهاز للتأكد من عدم وجود تسريبات. للقيام بذلك ، يُسمح للماء بالدخول إلى الحوض لعدة عشرات من الثواني. إذا كان هناك تسرب في مكان ما ، يتم شد الجوز المقابل. إذا كان الماء يتدفق بين الحوض والشبكة الواقية ، فإن الحشية الموجودة أسفل الشبكة تكون منحرفة.
إذا اخترت الحمام ولديك سؤال ، أي الحمام أفضل - أكريليك أم حديد زهر. ثم مقالتنا سوف تساعدك في الإجابة عليه.
كيفية إزالة الانسداد في المرحاض بنفسك. اقرأ في مقال آخر. ستجد فيه قائمة بالطرق المختلفة.
يتم هنا وصف الفروق الدقيقة في تقديم قراءات عداد المياه عبر الإنترنت.
استنتاجات سيفون بالوعة المطبخ
كما فهمت بالفعل ، لا يكفي مجرد شراء سيفون لحوض المطبخ. يحتاج إلى التثبيت ويتطلب بعض المهارات. لا تقلق بشأن عدم امتلاكهم ، لأنه ليس من الصعب على الإطلاق إذا كان تصميم السيفون بسيطًا بدرجة كافية. يتم دائمًا تركيب السيفون الخاص بحوض المطبخ ، والذي يكون سعره أقل ، بشكل أسرع وبأقل مشاكل.
