مخططات الصاعد الرأسي لنظام تسخين المياه

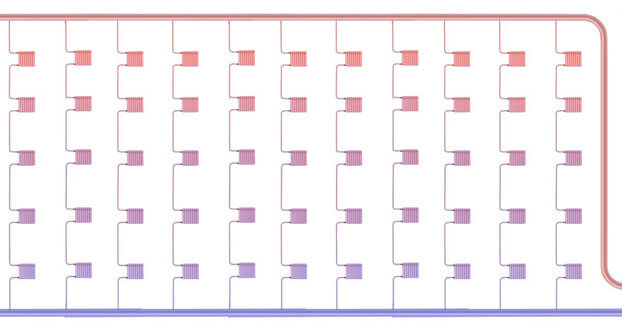

نظام تسخين عمودي أحادي الأنبوب

بدأ استخدام أنظمة المياه العمودية أحادية الأنابيب منذ بداية الخمسينيات ، وانتشرت على نطاق واسع في تشييد المباني السكنية متعددة الطوابق. يمكن إجراؤها باستخدام الأسلاك العلوية والسفلية ، بالإضافة إلى الدوران "المقلوب". يمكن توصيل أجهزة التدفئة بالناهض من جانب واحد (اتصال من جانب واحد) أو من جانبين (اتصال من جانبين).

يمكن أن يكون اتصال جهاز معين بالناهض متدفقًا ومقطعًا جانبيًا (تجاوزات).

يوصى باستخدام أنظمة التسخين الرأسية أحادية الأنبوب في أنظمة ذات مخطط مسدود لحركة المبرد في خطوط الأنابيب.

درجة حرارة الماء وضغطه في نظام التدفئة

لتحديد مؤشر درجة الحرارة ، يتم استخدام المعايير مع مراعاة السمات المناخية الموسمية.

الخيارات القياسية:

• عند 0 خارج النافذة ، يكون إمداد المشعات +40 درجة مئوية .. +45 درجة مئوية ، في خط العودة 35 درجة مئوية على الأقل ؛
• عند -20 - إمداد المشعات +67 درجة مئوية .. +77 درجة مئوية ، في خط العودة - 53 درجة مئوية على الأقل ؛
• في -40 - إمداد أجهزة التدفئة بأقصى القيم المسموح بها.

يتم أيضًا تحديد الضغط في نظام التدفئة المركزية بشكل فردي. إذا كانت الهياكل من نوع الدوران الطبيعي ، فقد يكون الضغط أعلى قليلاً من الضغط الثابت. بالنسبة للمباني المكونة من طابق واحد ذات الدوران القسري ، يجب أن يكون ضغط العمل في حدود 1.5-2.5 بار ، مع زيادة عدد الطوابق ، يجب زيادة الضغط بحيث يدور المبرد في الوضع العادي. لذلك ، بالنسبة للمباني المكونة من خمسة طوابق ، يعتبر ضغط 4 بار هو الأمثل ، للمباني المكونة من 9 طوابق - 7 بار ، في المباني الشاهقة حتى 10 بار.

أجهزة التدفئة

من الواضح أن جهاز نظام التدفئة يجب ألا يشتمل على مصدر حرارة فحسب ، بل يجب أن يشتمل أيضًا على أجهزة تسخين. ما هي البطاريات الأفضل لصاحب المنزل الاقتصادي؟

بادئ ذي بدء ، دعنا نفكر في الظروف التي سيعمل بموجبها المبرد في نظام مستقل.

عادة ما تكون درجة حرارة التشغيل في حدود 50-80 درجة. لا يتجاوز ضغط العمل 2.5 أجواء. يتم استبعاد المطرقة المائية - ما لم تقم ، بالطبع ، بملء الدائرة عن طريق فتح الصمام بشكل مفاجئ وتسبب في حدوث عطل.

إذا كان الأمر كذلك ، يمكنك اختيار المشعات المقطعية المصنوعة من الألومنيوم بأمان - جميلة ورخيصة وذات تبديد حرارة ممتاز.

مشعات مقطعية من الألومنيوم.

كما اكتشفنا بالفعل ، لا يُتوقع حدوث ضغط شديد ودرجة حرارة عالية في دائرة مستقلة. إذا كان الأمر كذلك ، يمكنك التوفير على الأنابيب: سنختار مادة البولي بروبيلين غير المكلفة وخفيفة الوزن والمتينة.

نظرًا لأن هذه المادة لها معامل تمدد حراري مرتفع ، فسيتعين علينا:

• حدد الأنابيب مع التعزيز. ستعمل طبقة من رقائق الألومنيوم بشكل ملحوظ على تقليل استطالة الحرارة.
• يتم تأمين أقسام مستقيمة طويلة من الحشو بالمعوضات - الانحناءات الحلقية أو على شكل حرف U.

تُظهر الصورة بوضوح المعوضات على شكل حرف U.

كيف تجري تسخين نفسك باستخدام مادة البولي بروبيلين؟

يتم استخدام مكواة اللحام ذات درجة الحرارة المنخفضة في لحام الأنابيب بالتركيبات. يتم تثبيت الأسطح المنصهرة في وضع العمل وبعد 10-40 ثانية (حسب الحجم) تصبح كاملة واحدة.

نقطة مهمة: يجب إزالة رقائق الألومنيوم من مجال اللحام عن طريق التجريد (ماكينة الحلاقة). سوف يضعف الاتصال ، ويمكن أن يتسبب في المستقبل في تفتيت الأنابيب.

تنظيف البولي بروبلين بآلة حلاقة يدوية.

ما هي أقطار الأنابيب التي ينبغي اختيارها؟

1. لملء منزل صغير (لا يزيد عن 150 م 2 لكل طابق) - بقطر خارجي 25 مم.
2. للتوصيلات بالمشعات - بقطر 20 مم.

عناصر إضافية

كيف يتم ترتيب نظام التدفئة من النوع المغلق؟

بالإضافة إلى الغلاية والأنابيب والبطاريات ، فهي تحتوي على:

• مضخة الدوران التي تحرك المبرد.
• عبور بالماء البارد لملء النظام بالماء.
• يفرغ في أدنى نقاط الدائرة ، مما يسمح له بالتجفيف الكامل.
• خزان التوسع. إنه يعوض الزيادة في حجم المبرد بزيادة درجة الحرارة.
• صمام أمان يعمل عندما يكون الخزان ممتلئًا بشكل زائد ويزيد الضغط عن الخزان المحسوب.
• مقياس الضغط أو مقياس الحرارة لرصد معلمات النظام.
• فتحة تهوية أوتوماتيكية.

ومع ذلك: غالبًا ما يتم تثبيت المضخة وفتحة التهوية وصمام الأمان و (أحيانًا) خزان التمدد في جسم المرجل ، مما يحولها بشكل فعال إلى غرفة غلاية صغيرة. قبل أن تذهب للتسوق ، اقرأ الوثائق.

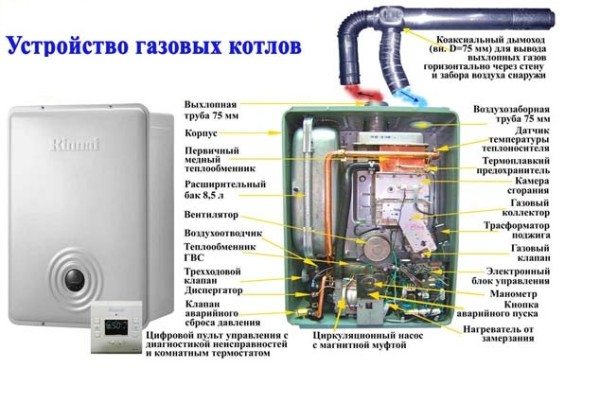

جهاز غلاية غاز حديثة.

بالإضافة إلى ذلك ، يمكن تثبيت ما يلي اختياريًا:

• قطع السخانات الفردية وأقسام دائرة الصمام.
• خزان الطين أمام المضخة.
• الخانق أو منظمات الحرارة التي تنظم درجة حرارة المشعات.
• في النقاط العليا من الكفاف - فتحات تهوية إضافية.

كيف تجري التدفئة في منزل من طابق واحد بنفسك؟ وفقًا للمؤلف ، فإن أفضل حل هو Leningradka - سلك أحادي الأنبوب حول محيط الأرضية مع مشعات متصلة بالتوازي مع التعبئة الرئيسية. إنه خالي تمامًا من المتاعب ويزيل توقف الدورة الدموية في جزء ما من الدائرة بسبب التهوية.

كيف تجري التدفئة على طابقين؟

هناك خياران هنا.

1. حلقتان (واحدة لكل طابق) مع خنق يحد من سالكية الدوائر الأقصر.

البديل لينينغرادكا لطابقين.

1. مخطط ثنائي الأنابيب مع سكب في الطابق الأرضي وفي العلية وربطها بأجهزة التدفئة.

كيفية توصيل المشعات بشكل صحيح؟

بالنسبة للسخانات القصيرة (التي لا تزيد عن 7 أقسام) ، سيكون الاتصال الجانبي التقليدي هو الأمثل. من الأفضل توصيل البطاريات الأطول قطريًا أو من أسفل إلى أسفل.

متغيرات تسخين المياه في المنزل

في المباني الخاصة والمتعددة الشقق ، يمكن أن تكون التدفئة المبرد (المجمع) أو اللوح الأساسي أو على شكل أرضية دافئة. كل نظام له خصائصه ومزاياه.

أرضية دافئة

التصميم عبارة عن تدفئة للغرفة من الأرضية ، يتم استخدامه في أي نوع من الغرف ، ومناسب للغرف بأي مستوى من الرطوبة ، وكذلك للوضع في المساحات المفتوحة (شرفة ، لوجيا ، شرفة أرضية). الميزات - استخدام خطوط الأنابيب بدرجة عالية من التوصيل الحراري والمرونة والقوة.

تم وضع التصميم تحت ذراع التسوية ، وتشمل المزايا:

• الكفاءة عند استخدام التشطيبات الأرضية المختلفة ؛
• انخفاض ملحوظ في تكاليف الحرارة (تصل إلى 50٪) ؛
• تكلفة منخفضة للبناء والقدرة على القيام بذلك بنفسك ؛
• التطبيق في الدائرة المدمجة لنظام التدفئة.

لا تعتمد أرضية المياه المستقلة على الكهرباء بأي شكل من الأشكال إذا كانت تعمل بغلاية غاز ، لذلك قد لا يخاف المالك من انقطاع التيار الكهربائي ، بالإضافة إلى تقليل خطر حدوث ماس كهربائي أو نشوب حريق.

تدفئة اللوح

القاعدة الدافئة هي عنصر تسخين يكرر شكل نظير المبنى. يشبه مبدأ تشغيل الجهاز ، الموجود حول محيط الغرفة ، المشعات التقليدية. يتم تسخين الأنابيب داخل العلبة بالتساوي ، ثم يرتفع الهواء الدافئ إلى أعلى الجدران ، وتدفأ الغرفة على جميع المستويات: الجدار ، الأرضية.

تشمل مزايا النظام ما يلي:

1. تشكيل درجة حرارة مريحة. يتم استبعاد الدوران النشط لتدفقات الهواء ، مما يفسر التسخين الأكثر ليونة وتدريجيًا للغرفة. بالإضافة إلى ذلك ، من الممكن عزل مناطق تقاطع الأرضية والجدران حيث يظهر العفن - وهذا ينطبق بشكل خاص على المنازل الخاصة.
2. سهل التركيب. تباع جميع الوحدات الهيكلية جاهزة. يمكن أن يكون الترتيب أحاديًا أو مزدوجًا أو مختلفًا في القوة.

الجانب السلبي هو الموقع.وضعه على طول الجدران على طول الجزء السفلي والمحيط بأكمله يجعل من الضروري التخلي عن الترتيب المعتاد لترتيب الأثاث (بالقرب من الحائط).

تدفئة المبرد

المخطط الكلاسيكي مع البطاريات وخطوط الأنابيب. يتم توصيل المشعات مع المحملات ، والتي يتم تثبيتها في مناطق الاتصال بالناهض ، والأنابيب. مبدأ الدائرة هو تسلسل الاتصال. يمكنك عمل تصميم شعاع يزيد من إمكانية التسخين.

تشمل المزايا: سهولة التركيب والكفاءة ومجموعة متنوعة من المخططات. يمكن دمج تدفئة الرادياتير مع أنواع أخرى ، ومجهزة على أساس مخططات أحادية الأنابيب ثنائية الأنابيب ، وتصبح إضافة إلى هيكل المحيط (نقطة الإنطلاق).

أنظمة الأنابيب العمودية المفردة مع الأسلاك السفلية

يتم تنفيذ هذه الأنظمة باستخدام مصاعد على شكل حرف U (مخطط أ) وصاعد على شكل حرف T (مخطط ب). يمكن استخدامها في المباني السكنية مع أو بدون السندرات ، بحيث يصل ارتفاعها إلى 3 طوابق أو أكثر.

في الشكل الأول (الناهض على شكل حرف U) ، يتم توصيل المشعاعات 1 و 6 بالناهض في نمط التدفق. البطاريتان 2 و 5 متصلتان من خلال مسار جانبي ينحرف عن محور الناهض. تحتوي السخانات 3 و 4 على أقسام إغلاق (تجاوز) محورية. وتجدر الإشارة إلى أن تدفق المياه إلى الأجهزة يكون أفضل عند استخدام المقاطع الالتفافية (من محور الناهضين) (تقريبًا 2 و 5) ، وفي نفس الوقت ، يتم تعويض تمدد درجة حرارة الناهضين. عادة ، يستخدم النظام خيار اتصال واحد (في بعض الأحيان اثنين).

يجب أن تحتوي السخانات في أنظمة التدفق عبر الأنابيب الواحدة (تقريبًا 1 و 6) في الطوابق السفلية على أقسام أكثر مقارنة بالأجهزة الموجودة في الطوابق العليا.

تعرض المخططات أيضًا خيارات متنوعة لتركيب الصمامات لفصل الأجهزة عن النظام.

في الأنظمة على شكل حرف U ، يرتفع المبرد في رافع واحد وينتج عنه على الفور حرارة في المشعات. لذلك ، في الناهض الثاني ، ستكون درجة حرارة الماء أقل وستكون هناك حاجة لمزيد من الأقسام للحصول على نقل الحرارة المطلوب.

في الناهض ذي الأسلاك على شكل حرف T ، يرتفع الماء أولاً ، وبعد ذلك يتم توزيعه على اثنين من الناهضين المرتدين ، وبالتالي يكون الانخفاض في درجة حرارة المبرد أكثر اتساقًا.

مصدر الحرارة

كيف تسخن غرفة تقع على مسافة كبيرة من أقرب تدفئة رئيسية؟ من الواضح أن هذا يتطلب مصدرًا مستقلاً للحرارة - غلاية ماء.

عند اختيار نوع المرجل ، يجب الانتباه إلى اثنين من خصائصه:

• الربحية. كلما انخفض سعر كيلو واط من الطاقة الحرارية ، انخفضت تكاليف التشغيل.
• استقلالية العمل. من الناحية المثالية ، يجب ألا تتطلب معدات التدفئة الاهتمام بنفسها.

دعونا نجعل التقييمات المقابلة ، ثم نقارن بين مواضع الغلايات من أنواع مختلفة.

اقتصاد

يبدو أن الجدول لا يتطلب أي تعليقات. يؤدي الغاز الرئيسي من حيث التكلفة المنخفضة للتدفئة بهامش ضخم.

الحكم الذاتي

ولكن وفقًا لهذه المعلمة ، ستكون التقديرات مختلفة جدًا عن التصنيف السابق.

1. الزعيم بلا منازع هو الكهرباء. لا تتطلب الغلاية الكهربائية أي صيانة بشكل أو بآخر ولا إزالة منتجات الاحتراق. يحتاج المالك فقط إلى ضبط درجة حرارة المبرد أو درجة حرارة الهواء في الغرفة في حالة وجود منظم حرارة خارجي.

لا تتطلب الغلاية الكهربائية مراقبة وصيانة.

1. في المرتبة الثانية من حيث سهولة الاستخدام هو الغاز. يسمح جهاز أنظمة التدفئة بغلاية الغاز أيضًا بالعمل دون اتصال بالإنترنت لفترة غير محدودة ، مع الحفاظ على درجة الحرارة المحددة. سيتعين على المالك فقط الحضور الإضافي لتركيب مجرى الهواء المؤدي إلى الشارع.

للتوضيح: نحن نتحدث عن الغلايات ذات الاشتعال الإلكتروني. يجعل الإشعال البيزو المرجل غير متطاير ، ولكن يجب إشعاله يدويًا (على وجه الخصوص ، عند إيقاف تشغيل جهاز الإشعال).

غلاية غاز مثبتة على الحائط بإشعال إلكتروني.

1. يسمح استخدام وقود الديزل أيضًا للنظام بالعمل بشكل مستقل لفترة طويلة ؛ ومع ذلك ، فإن الحاوية الضخمة مع مقصورة التشمس الاصطناعي وضجيج الموقد ، والتي تختلف قليلاً عن ضوضاء الطائرة عند الإقلاع ، تجعل استخدام مصدر الحرارة هذا أقل راحة.
2. توفر غلايات الحبيبات المزودة بقادوس وإمداد الوقود التلقائي مستوى أقل قليلاً من الأتمتة: يجب تحميل القادوس بشكل دوري ، ولن يوفر لك القادوس من تنظيف حوض الرماد.
3. أخيرًا ، تتطلب غلايات الوقود الصلب أكبر قدر من الاهتمام. يجب تحميل الفحم والحطب كل بضع ساعات. يؤدي استخدام مولدات الغاز وغلايات الاحتراق العلوية والمراكم الحرارية إلى تغيير الصورة للأفضل ، ولكن ليس بشكل جذري.

الاستنتاجات واضحة تمامًا - إذا كانت لديك الفرصة لاستخدام الغاز الرئيسي ، فلا يمكنك البحث عن خيارات أخرى لتنفيذ التدفئة.

عند اختيار غلاية الغاز ، يجب الانتباه إلى بضع خصائص أخرى.

• إذا لم تكن الانقطاعات في إمداد الكهرباء منتظمة ، فإن اختيارنا هو منتج به سحب قسري واشتعال إلكتروني.
• تعتبر غلايات التكثيف أكثر اقتصادا من غلايات الحمل الحراري بنسبة 9-11٪. إنها لا تستخدم فقط حرارة احتراق الغاز ، ولكن أيضًا الطاقة المنبعثة أثناء تكثيف منتجات الاحتراق.

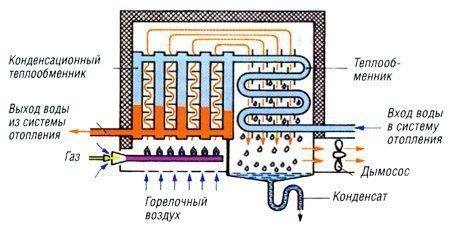

مخطط تشغيل غلاية التكثيف.

خصائص نظام المياه

اعتمادًا على الطريقة الرئيسية لنقل الحرارة ، يتم تمييز التسخين بالحمل الحراري والإشعاعي:

• الحمل الحراري. إنه يعني الحفاظ على درجة حرارة الهواء الداخلي عند مستوى أعلى من مستوى الإشعاع في الغرفة. تُفهم درجة حرارة الإشعاع على أنها متوسط ​​حرارة جميع الأسطح المواجهة للغرفة ، محسوبة بالنسبة إلى الشخص الموجود في وسط الغرفة.
• مشع. يتميز بزيادة درجة حرارة نوع الإشعاع بالنسبة لدرجة حرارة الهواء. يعتبر التسخين بالإشعاع عند درجة حرارة الغرفة منخفضة قليلاً هو الأمثل لرفاهية الإنسان. على سبيل المثال ، في المباني المدنية ، من الأفضل ضبط أنظمة المناخ على +18 .. + 20 درجة مئوية بدلاً من +22 .. + 24 درجة مئوية.

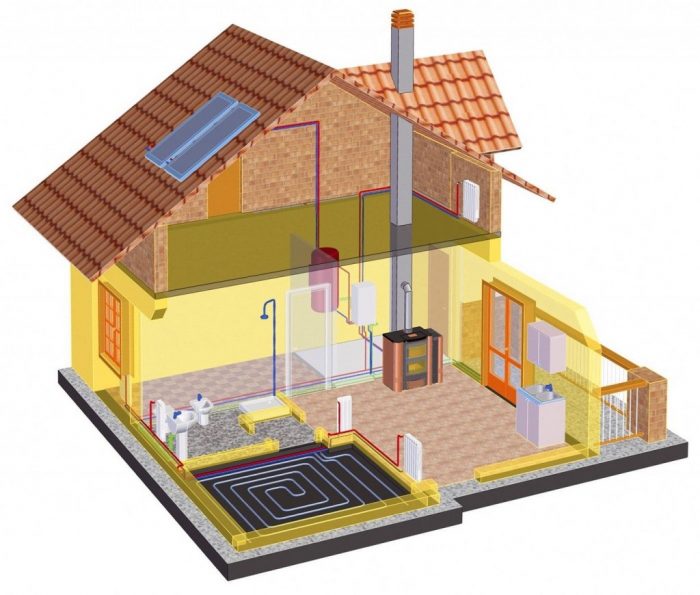

مخطط نظام الجهاز لمنزل خاص

يختلف تسخين المياه أحادي الأنبوب لمنزل ريفي.

يعتبر الأنبوب الواحد بسيطًا وغير مكلف ، ومتاح أيضًا للتثبيت بنفسك. المخطط عبارة عن خط أنابيب لنقل المبرد ، حيث يتم توصيل جميع مشعات المبنى. يمر ناقل الحرارة بدائرة كاملة ويعود إلى الغلاية للتدفئة ، ثم تتكرر دورة نقل الحرارة. المخطط العملي له عيب واحد: في المشعات الموجودة على أبعد مسافة من الغلاية ، سيتم تقليل نظام درجة الحرارة ، ولكن هذه ميزة للأشخاص الذين لا يستطيعون تحمل الحرارة.

يتميز مخطط الأنبوبين بتعقيد متزايد للتجميع الذاتي. إنه يوفر إزالة زوج من الأنابيب من المرجل مرة واحدة ، ويعمل أحدهما على تزويد المبرد الساخن إلى المشعات ، والثاني - لإعادة السائل المبرد إلى المرجل. الميزة هي أنه لا يمكن ترتيب المشعات ذات التصميم ثنائي الأنابيب في سلسلة ، ولكن بترتيب مناسب لمالك المنزل.

لجعل جودة العمل عالية ، ينصح الخبراء بتركيب مشعب توزيع. الوحدة ضرورية لتنظيم تدفق السائل إلى كل مشعاع والتحكم في درجة حرارة الغرفة.

يوجد أيضًا نظام تدفئة بيفيلار. إنه مزيج من مخططات أحادية وثنائية الأنبوب. الدائرة مقسمة إلى أجزاء متطابقة ، ومجهزة بمشعات ، وناهضات ، وفروع. يتم توصيل الأطراف بالترتيب بواسطة أنبوب واحد: أولاً ، عناصر الأول ، ثم الطرف الثاني. يتم نقل السائل في اتجاهات متعاكسة مع مستويات مختلفة من التسخين ، وهو ما يفسر الحفاظ على نفس درجة الحرارة في جميع أنحاء نظام التدفئة.

مخطط نظام الجهاز لمبنى سكني

يتم دائمًا تطوير مشاريع أنظمة التدفئة التي تعمل بمحطة مركزية بشكل فردي ، مع مراعاة مخزون المساكن. الأسلاك النموذجية هي أنظمة أحادية الأنبوب ، حيث يوجد رافع تسخين ، يتم تركيب المشعات الموجودة في كل شقة بالتوازي معه.يمكن أن يكون هناك العديد من الرافعات ، فهي متصلة بالتوازي مع خط الإمداد ، لذلك ينتهي بهم الأمر في نفس الظروف الهيدروليكية تقريبًا.

تتمثل مزايا التصميم في أنه حتى في حالة فصل بطارية واحدة في حالة حدوث تسرب ، فإن تدفئة الشقق الأخرى لا تتغير ، وهو ما يتم تحقيقه باستخدام تجاوز. كما أن وجود صمام موازنة على البطاريات يجعل من الممكن تقليل درجة الحرارة في الغرفة.

مكونات نظام تسخين المياه

يتكون التصميم من المكونات التالية:

• مولد حراري (فرن ، غلاية) ؛
• خطوط الأنابيب.
• مشعات.
• مضخة الدورة الدموية؛
• خزان التمدد.

إذا كان الدوران طبيعيًا ، فلن يتم استخدام المضخة ، ويتم النقل بسبب الخصائص الفيزيائية الطبيعية للسائل.

كيفية تزيين أنابيب التدفئة

تعتبر أنابيب التدفئة عنصرًا داخليًا يؤدي وظيفة مفيدة للغاية ، لكنه لا يبدو جذابًا بشكل خاص. غالبًا ما تكون الأنابيب في المنزل "خشنة" ، فهي تشغل مساحة إضافية وتعطي انطباعًا عن نوع من عدم الاكتمال.

في المنازل الجديدة ، يتم وضع نظام التدفئة بحيث لا يكون مرئيًا ، كل هذا محسوب مسبقًا. ومع ذلك ، فإن أولئك الذين يعيشون في منازل قديمة يجدون صعوبة في ذلك ، لأنهم من قبل لم يفكروا في تصميم الغرفة. يتعين على مالكي هذه المنازل والشقق تزيين أنابيب التدفئة إذا كانوا يريدون جعل منزلهم دافئًا وجميلًا. في الواقع ، إن إخفاء الأنابيب ليس بالأمر الصعب كما يبدو للبعض. علاوة على ذلك ، بعد مثل هذا "المكياج" ، سيظهر عنصر جديد كامل من ديكور الشقة بدلاً من نظام التدفئة غير الجذاب ، مما يخلق منظرًا جميلًا. الأنابيب نفسها ، بالطبع ، ستبقى أيضًا ، لكنها لن تكون مرئية.

مضاد التجمد في نظام التدفئة

يوصى بملء نظام التدفئة بمضاد التجمد فقط في حالات معينة ، على سبيل المثال خلال فصول الشتاء الشديدة. يتم استخدام محلول مائي خاص من الإيثيلين جلايكول والبروبيلين جليكول والتركيبات الأخرى القائمة على الجليكول ؛ محاليل الأملاح غير العضوية.

وتعتبر ميزة الحفاظ على سلامة الهيكل بأكمله ، على سبيل المثال ، إذا تم استخدام المنزل فقط في الموسم الدافئ ، ولا يمكن تصريف المياه لفصل الشتاء. سوف يقلل التجمد من خطر تمزق خط الأنابيب ، المشعات ، المرجل.

استخدام مضاد التجمد له أيضًا عيوب - انخفاض السعة الحرارية فيما يتعلق بالمياه ، لذلك سيتعين عليك اختيار وتركيب مشعات قوية ولزوجة عالية وسيولة. من غير المقبول استخدام الأنابيب المجلفنة ، حيث يمكن لمضاد التجمد أن يغير خصائصه الكيميائية ويفقد خصائصه.

كيف يتم ملء نظام التدفئة

قبل أن تبدأ في ملء نظام التدفئة بالماء ، تحتاج إلى تحديد الحجم. يتم حسابه وفقًا للصيغة: لخص حجم المرجل وخزان التمدد والمشعات والأنابيب. يشار إلى الحجم المفيد في الوثائق الفنية.

خوارزمية العمل:

1. ابدأ من النقطة السفلية. يجب أن تكون النقطة العليا مفتوحة.
2. قم بتوصيل المضخة الكهربائية. ضخ الماء من خلال صنبور. من الأفضل فتح الرافعة في منتصف الطريق فقط لاستبعاد إمكانية المطرقة المائية.
3. يتضح ملء النظام من خلال الغرغرة وضوضاء حركة الماء. تحتاج إلى الانتهاء عندما يتدفق السائل من أعلى نقطة مفتوحة.
4. الآن يجب أن تنزف الهواء من أجهزة الاستهلاك المتصلة ، المرجل ، خزان التمدد ، البطاريات ، الغلايات. يتم النزيف باستخدام الصنابير والصمامات التي تم تجهيز الوحدات بها.

يبقى إرفاق الخرطوم بالنقطة العلوية ، وخفضه في وعاء ماء ، وتشغيل المضخة وملء النظام حتى يتدفق الماء من الخرطوم بدون فقاعات هواء. إذا لزم الأمر ، قم بتكرار النظام ، وقم بقيادة المبرد عدة مرات لضمان تفريغ عالي الجودة.

الخطوة الأخيرة هي ضخ الهواء خلف غشاء الموسع لضمان مستوى الضغط الصحيح.يعد هذا ضروريًا لوظيفة مضخة الدورة الدموية - يجب تشغيلها للاختبار (بدون تسخين).

الأنابيب في مبنى متعدد الطوابق

كقاعدة عامة ، في المباني متعددة الطوابق ، يتم استخدام مخطط الأسلاك أحادي الأنبوب مع ملء علوي أو سفلي. يمكن أن يختلف موقع الأنابيب الأمامية والعودة اعتمادًا على العديد من العوامل ، بما في ذلك حتى المنطقة التي يقع فيها المبنى. على سبيل المثال ، سيكون مخطط التدفئة في مبنى مكون من خمسة طوابق مختلفًا هيكليًا عن التدفئة في المباني المكونة من ثلاثة طوابق.

عند تصميم نظام التدفئة ، يتم أخذ كل هذه العوامل في الاعتبار ، ويتم إنشاء المخطط الأكثر نجاحًا والذي يسمح لك بإحضار جميع المعلمات إلى الحد الأقصى. قد يتضمن المشروع خيارات مختلفة لصب المبرد: من الأسفل إلى الأعلى أو العكس. في المنازل الفردية ، يتم تثبيت رافعات عالمية ، والتي تضمن دوران حركة المبرد.

ما هو نظام تسخين المياه

يعتبر تسخين المياه تسخينًا عن طريق حامل حرارة سائل (ماء أو مانع التجمد المائي). يتم نقل الحرارة من خلال خطوط الأنابيب ، والحمل الحراري ، والمشعات ، والمجمعات ، والغلاية. يتمثل الاختلاف الرئيسي بين نظام الماء ونظام البخار في استقرار الحالة الكلية للسائل. تشرح هذه الخاصية درجة الحرارة المنخفضة لسائل التبريد وسلامة نظام المياه فيما يتعلق بأنواع التدفئة الأخرى.

مزايا وعيوب نظام المياه

بالإضافة إلى البساطة والموثوقية ، يلاحظ الخبراء المزايا التالية:

• توزيع موحد للهواء الدافئ في جميع الغرف ؛
• عند تركيب غلاية تسخين واحدة ، يصبح من الممكن التحكم في العمليات من نقطة واحدة ؛
• يمكن إخفاء المعدات تحت الديكور ، مع ترك المشعات مرئية فقط - نظام التدفئة تحت الأرضية يحل تمامًا مشاكل التثبيت المخفي ؛
• لا تزيد درجة الحرارة القصوى لسائل التبريد عن +95 درجة مئوية ، ولا يزيد سطح المشعات عن +65 درجة مئوية - وهذا يقلل من مخاطر الحروق عند لمس العناصر لفترة قصيرة.

ميزة إضافية في ليونة الحرارة المزودة هي أن درجة الحرارة ترتفع تدريجياً. بالنسبة للمنازل الخاصة ، تتمثل ميزة نظام المياه في أن الناقل يبرد ببطء ، مما يعني أنه سيتم الحفاظ على درجة حرارة مريحة في الغرفة حتى بعد إيقاف التدفئة.

هناك أيضًا سلبيات:

• مخاطر التسرب. يمكنك تسوية المشكلة باستخدام الأنابيب البلاستيكية بدلاً من الأنابيب الفولاذية.
• مياه متجمدة. يحدث الموقف إذا لم يتم تصريف المياه في النظام لفصل الشتاء.

هناك المزيد من الإيجابيات ، وهو ما يفسر شعبية الهياكل في المباني الخاصة والشقق.

تصنيف أنظمة تسخين المياه

يعتمد تصنيف أنظمة التدفئة على عدد من الميزات:

1. وفقًا لدرجة حرارة التصميم في خط الإمداد: أقل من +70 درجة مئوية - درجة حرارة منخفضة ، +70 .. + 100 درجة مئوية - درجة حرارة متوسطة ، من +100 درجة مئوية - درجة حرارة عالية.
2. وفقًا لنوع موقع خط الإمداد / الإرجاع: مع سلك علوي عندما يكون أنبوب الإمداد أعلى المدفأة (OP) ، من الأسفل - إذا تم وضع أنابيب الإمداد والعودة أسفل OP.

1. وفقًا لموقع الأنابيب التي تربط المشعات: عموديًا مع الناهض وأنابيب التوصيل موضوعة رأسياً وأفقيًا - مع تخطيط أفقي للأنابيب.
2. وفقًا لمخطط توصيل خطوط الأنابيب والمشعات: أنبوبان مع اتصال متوازي للبطاريات ، وأنبوب واحد مع اتصال تسلسلي.
3. وفقًا لنوع اتجاه المياه في خطوط الإمداد والعودة: طريق مسدود - مع حركة قادمة ، مرور - مع تزامن اتجاهات تدفق السوائل.

تؤخذ طريقة دوران التدفق في الاعتبار: يسمى الطبيعي الجاذبية ، مع استخدام قوة المضخات - القسري.

ميزات العمل على استبدال الأنابيب والرافعات ومشعات التدفئة

تفكيك رافعات التسخين

استبدال الناهض

نظرًا لأن تحديث التدفئة قد يؤثر على أنظمة الشقق الأخرى ، فمن الضروري إخطار مكتب الإسكان بالعمل القادم. يجب على عاملهم إغلاق الناهض في حالة وجود ماء في النظام. عندما لا يكون استبدال الأنابيب طارئًا ، يجب إجراؤه خلال موسم عدم التسخين.

قبل تغيير مواسير التسخين, تحتاج إلى التفاوض مع الجيران من الأسفل وما فوق ، لأنه إذا بقيت أجزاء من الأنابيب القديمة في الأسقف ، فستكون هناك فرصة للتسرب.

خطوات التفكيك:

1. على موظف مكتب الإسكان إغلاق الواجهات وتصريف المياه منها.
2. يتم قطع الناهض بمساعدة طاحونة من جانب الطوابق العلوية والسفلية.
3. نظرًا لأن الأنابيب الصاعدة الجديدة من البلاستيك ، يتم عمل خيط على أنبوب الناهض ، ويتم تشحيمه وإغلاقه بشريط دخان. ثم يتم ثمل الوصلة التي تربط الأنابيب البلاستيكية والفولاذية.

تركيب مشعات التدفئة

الأفضل للتدفئة المركزية هو مشعات ثنائية المعدن أو حديثة من الحديد الزهر - فهي تتمتع بتدفق كبير بما يكفي للمياه ، لذلك نادرًا ما يتم انسدادها.

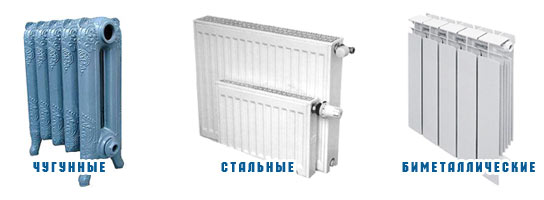

أنواع المشعات

ميزات تركيب البطارية:

• أولاً ، يتم وضع علامات على مواقع تركيب المشعات.
• يجب استخدام الأقواس لتركيب مشعات.
• يجب أن يتم تركيب البطارية حصريًا في المستوى ، لأنه في حالة حدوث انحراف ، يمكن أن يتجمع الهواء فيها ، ولن يعمل بشكل جيد.
• كقاعدة عامة ، يتم تثبيت مشعات تحت النافذة بحيث لا يخترق الهواء البارد الغرفة.
• يجب أن تكون المسافة بين المبرد والجدار حوالي 5 سم ، والفجوة على الأرض - بحد أقصى 12 سم ، إلى عتبة النافذة - 10 سم.

عند استبدال الأنابيب والمشعات ، يجب أن تكون مجهزة بصمامات إغلاق. يعد ذلك ضروريًا حتى في حالة حدوث تسرب في المبرد ، يمكن حظر هذه المنطقة ، وهذا لا يؤثر على عمل نظام التدفئة بالكامل.

توصيل الأنابيب بالمشعات

مخططات نظام التدفئة

1. نظام أحادي الأنبوب ، حيث يتدفق الماء الساخن فقط من خلال المصاعد. بالنسبة للناهضين باستخدام مثل هذا النظام ، يتم استخدام الأنابيب التي يبلغ قطرها 32 أو 25 مم. بالنسبة للأنابيب التي تزود المبرد للمشعات ، يمكن استخدام قطر 20 مم.
2. نظام ثنائي الأنابيب ، حيث يتم توفير الماء الساخن من خلال أنبوب واحد ("مباشر") ، ويتم تصريفه من خلال الأنبوب الثاني ("الرجوع"). في مثل هذا النظام ، يتم تحديد قطر الأنابيب اعتمادًا على عدد المشعات: عندما يكون هناك 8 بطاريات أو أكثر ، يتم استخدام أنابيب بقطر 32 مم ، عندما يكون هناك عدد أقل من البطاريات ، 20 مم. بالنسبة لنظام الناهض ، يتم أيضًا استخدام أنبوب قطره 32 مم.

عندما يكون من الضروري استبدال أنابيب التسخين ، من المهم عدم اختيار قطر الأنابيب التي تذهب إلى المشعات أقل من تلك التي تم تركيبها مسبقًا. تركيب الأنابيب للمشعات:

تركيب الأنابيب للمشعات:

• مع نظام أحادي الأنابيب ، توجد رافعة Mayevsky في الجزء العلوي من المبرد ، وهو أمر ضروري لتفريغ الهواء. قم بتوصيل الفتحة السفلية. يجب تنظيف السطح من الطلاء قبل تركيب المقابس. ثم يقومون بتركيب صنابير التدفئة باستخدام مفتاح خاص - ويفضل أن يكون مع صواميل النقاب. متى يجب تغيير أنابيب التدفئة, يتم تركيب خط الأنابيب المناسب للرادياتير بعد تركيبه.
• مع نظام ثنائي الأنابيب ، تصنع الأخاديد للأنابيب في الأرض ، والأنابيب مغلفة بالعزل وتوضع في أخاديد. وبالمثل يتم إزالة الأنابيب التي تذهب إلى المشعات في الجدران.

أنابيب تدفئة مدمجة في الجدران

المرحلة الأخيرة:

• توصيل الأنابيب بالناهضين ؛
• عند استبدال رافعات التسخين ، من الضروري تثبيت وصلة مرور (عند إغلاق الصنابير على البطارية ، في حالة عدم وجود وصلة مرور ، لن يعمل رافع التسخين بالكامل) ؛
• يجب فحص النظام المجمع بحثًا عن التسريبات عن طريق اختبار ضغط يبلغ 1.5 مرة الضغط العادي.

مع الاستبدال الصحيح لنظام التدفئة في الشقة ، سيتم حل مشكلة الحرارة والتسرب لمدة 20 عامًا على الأقل.

إمداد حراري لمبنى متعدد الطوابق

وحدة توزيع لتدفئة مبنى سكني

يعد توزيع التدفئة في مبنى متعدد الطوابق مهمًا لمعايير تشغيل النظام. ومع ذلك ، بالإضافة إلى ذلك ، من الضروري مراعاة خصائص الإمداد الحراري

من أهمها طريقة توفير الماء الساخن - مركزي أو مستقل.

في الحالات الشديدة ، يقومون بإجراء اتصال بنظام التدفئة المركزية. يتيح لك ذلك تقليل التكاليف الحالية في التقدير المقدر لتدفئة مبنى متعدد الطوابق. ولكن من الناحية العملية ، لا يزال مستوى جودة هذه الخدمات منخفضًا للغاية. لذلك ، إذا كان هناك خيار ، يتم إعطاء الأفضلية للتدفئة المستقلة لمبنى متعدد الطوابق.

تدفئة مستقلة لمبنى متعدد الطوابق

تدفئة مستقلة لمبنى متعدد الطوابق

في المباني السكنية الحديثة متعددة الطوابق ، من الممكن تنظيم نظام إمداد حراري مستقل. يمكن أن يكون من نوعين - شقة أو منزل مشترك. في الحالة الأولى ، يتم تنفيذ نظام تدفئة مستقل لمبنى متعدد الطوابق في كل شقة على حدة. للقيام بذلك ، يصنعون أسلاكًا مستقلة لخطوط الأنابيب ويقومون بتركيب مرجل (غالبًا ما يكون غازيًا). المنزل العام يعني تركيب غرفة المرجل ، والتي تُفرض عليها متطلبات خاصة.

لا يختلف مبدأ تنظيمها عن مخطط مماثل لمنزل ريفي خاص. ومع ذلك ، هناك عدد من النقاط المهمة التي يجب مراعاتها:

• تركيب عدد من غلايات التدفئة. يجب أن يؤدي واحد أو أكثر منهم بالضرورة وظيفة مكررة. في حالة تعطل إحدى الغلايات ، يجب استبدالها بغلاية أخرى ؛
• تركيب نظام تدفئة من أنبوبين لمبنى متعدد الطوابق ، باعتباره الأكثر كفاءة ؛
• وضع جدول زمني للصيانة المجدولة والصيانة الوقائية. هذا ينطبق بشكل خاص على معدات التدفئة ومجموعات الأمن.

مع الأخذ في الاعتبار خصوصيات مخطط التدفئة لمبنى معين متعدد الطوابق ، من الضروري تنظيم نظام قياس حراري للشقة. للقيام بذلك ، لكل أنبوب فرع وارد من الناهض المركزي ، تحتاج إلى تثبيت عدادات الطاقة. هذا هو السبب في أن نظام التدفئة Leningrad لمبنى متعدد الطوابق غير مناسب لتقليل التكاليف الحالية.

تدفئة مركزية لمبنى متعدد الطوابق

مخطط عقدة المصعد

كيف يمكن أن يتغير توزيع التدفئة في مبنى سكني عندما يكون متصلاً بمصدر التدفئة المركزية؟ العنصر الرئيسي لهذا النظام هو وحدة المصعد ، والتي تؤدي وظائف تطبيع معلمات المبرد إلى القيم المقبولة.

الطول الإجمالي لأنابيب التدفئة المركزية كبير جدًا. لذلك ، في نقطة التسخين ، يتم إنشاء مثل هذه المعلمات لسائل التبريد بحيث تكون خسائر الحرارة في حدها الأدنى. للقيام بذلك ، قم بزيادة الضغط إلى 20 ضغط جوي. مما يؤدي إلى إرتفاع درجة حرارة الماء الساخن حتى + 120 درجة مئوية. ومع ذلك ، نظرًا لخصائص نظام التدفئة في مبنى سكني ، لا يُسمح بتزويد المستهلكين بالمياه الساخنة بهذه الخصائص. لتطبيع معلمات المبرد ، يتم تثبيت مجموعة المصعد.

يمكن حسابه لكل من أنظمة التدفئة ثنائية الأنابيب والأنبوب الواحد لمبنى متعدد الطوابق. وظائفها الرئيسية هي:

• تقليل الضغط بالمصعد. ينظم صمام مخروطي خاص كمية تدفق سائل التبريد إلى نظام التوزيع ؛
• خفض درجة الحرارة إلى + 90-85 درجة مئوية. لهذا الغرض ، تم تصميم وحدة خلط للمياه الساخنة والمبردة ؛
• ترشيح المبرد وتقليل الأكسجين.

بالإضافة إلى ذلك ، تقوم وحدة المصعد بإجراء الموازنة الرئيسية لنظام التدفئة أحادي الأنبوب في المنزل. للقيام بذلك ، فإنه يوفر صمامات الإغلاق والتحكم ، والتي تنظم الضغط ودرجة الحرارة في الوضع التلقائي أو شبه التلقائي.

تحتاج أيضًا إلى مراعاة أن تقدير التدفئة المركزية لمبنى متعدد الطوابق سيختلف عن المبنى المستقل. يوضح الجدول الخصائص المقارنة لهذه الأنظمة.
