مخطط وحدة تسخين المصعد

يوجد في أي مبنى ، بما في ذلك المنزل الخاص ، العديد من أنظمة دعم الحياة. واحد منهم هو نظام التدفئة. في المنازل الخاصة ، يمكن استخدام أنظمة مختلفة ، والتي يتم اختيارها اعتمادًا على حجم المبنى وعدد الطوابق وخصائص المناخ وعوامل أخرى. في هذه المادة ، سوف نحلل بالتفصيل ماهية وحدة التدفئة وكيف تعمل وأين يتم استخدامها. إذا كان لديك بالفعل مجموعة مصعد ، فسيكون من المفيد لك التعرف على العيوب وكيفية التخلص منها.

هذا ما تبدو عليه وحدة المصعد الحديثة. تظهر هنا وحدة تعمل بالكهرباء. تم العثور على أنواع أخرى من هذا المنتج أيضًا.

بعبارات بسيطة ، الوحدة الحرارية عبارة عن مجموعة من العناصر التي تعمل على توصيل شبكة التدفئة ومستهلكي الحرارة. بالتأكيد لدى القراء سؤال حول ما إذا كان من الممكن تثبيت هذه العقدة بمفردهم. نعم ، يمكنك قراءة الرسوم البيانية. سننظر فيها ، وسيتم تحليل مخطط واحد بالتفصيل.

كيف يعمل المصعد

بكلمات بسيطة ، المصعد في نظام التدفئة عبارة عن مضخة مياه لا تتطلب مصدر طاقة خارجي. بفضل هذا ، وحتى التصميم البسيط والتكلفة المنخفضة ، وجد العنصر مكانه في جميع نقاط التسخين تقريبًا التي تم بناؤها في الحقبة السوفيتية. ولكن من أجل التشغيل الموثوق به ، هناك حاجة إلى شروط معينة ، والتي سيتم مناقشتها أدناه.

لفهم تصميم مصعد نظام التدفئة ، يجب دراسة الرسم البياني الموضح أعلاه في الشكل. تشبه الوحدة إلى حد ما نقطة الإنطلاق العادية ويتم تثبيتها على خط أنابيب الإمداد ، حيث ينضم منفذها الجانبي إلى خط الإرجاع. فقط من خلال نقطة الإنطلاق البسيطة يمكن أن تمر المياه من الشبكة على الفور إلى خط أنابيب العودة ومباشرة إلى نظام التدفئة دون خفض درجة الحرارة ، وهو أمر غير مقبول.

يتكون المصعد القياسي من أنبوب إمداد (غرفة أولية) مع فوهة مدمجة بالقطر المحسوب وحجرة خلط ، حيث يتم توفير المبرد المبرد من العودة. عند مخرج العقدة ، يتمدد الأنبوب الفرعي ، مكونًا ناشرًا. تعمل الوحدة على النحو التالي:

• يتم إرسال المبرد من الشبكة بدرجة حرارة عالية إلى الفوهة ؛
• عند المرور عبر ثقب بقطر صغير ، تزداد سرعة التدفق ، مما يؤدي إلى ظهور منطقة خلخلة خلف الفوهة ؛
• يتسبب الخلخلة في شفط الماء من خط أنابيب العودة ؛
• يتم خلط التدفقات في الغرفة وتخرج من نظام التدفئة من خلال موزع.

يتم توضيح كيفية حدوث العملية الموصوفة بوضوح من خلال الرسم التخطيطي لعقدة المصعد ، حيث تتم الإشارة إلى جميع التدفقات بألوان مختلفة:

الشرط الذي لا غنى عنه للتشغيل المستقر للوحدة هو أن انخفاض الضغط بين خطوط الإمداد والعودة لشبكة إمداد الحرارة أكبر من المقاومة الهيدروليكية لنظام التدفئة.

إلى جانب المزايا الواضحة ، فإن وحدة الخلط هذه لها عيب واحد مهم. الحقيقة هي أن مبدأ تشغيل مصعد التدفئة لا يسمح لك بالتحكم في درجة حرارة الخليط عند المنفذ. بعد كل شيء ، ما هو المطلوب لهذا؟ إذا لزم الأمر ، قم بتغيير كمية المبرد شديد الحرارة من الشبكة وامتصاص الماء من العودة. على سبيل المثال ، من أجل خفض درجة الحرارة ، من الضروري تقليل معدل التدفق عند الإمداد وزيادة تدفق المبرد عبر العبور. لا يمكن تحقيق ذلك إلا عن طريق تقليل قطر الفوهة ، وهو أمر مستحيل.

تساعد المصاعد الكهربائية في حل مشكلة تنظيم الجودة. في نفوسهم ، عن طريق محرك ميكانيكي يدور بواسطة محرك كهربائي ، يزيد قطر الفوهة أو ينقص. يتم تحقيق ذلك عن طريق إبرة خنق مخروطية الشكل تدخل الفوهة من الداخل لمسافة معينة. يوجد أدناه رسم تخطيطي لمصعد تدفئة مع إمكانية التحكم في درجة حرارة الخليط:

1 - فوهة 2 - إبرة خنق. 3 - مبيت المحرك مع أدلة ؛ 4 - رمح مع محرك تروس.

ملحوظة. يمكن تجهيز عمود الإدارة بمقبض للتحكم اليدوي ومحرك كهربائي يتم تشغيله عن بُعد.

يسمح مصعد التدفئة القابل للتعديل الذي ظهر مؤخرًا نسبيًا بتحديث نقاط التسخين دون استبدال جذري للمعدات. بالنظر إلى عدد هذه العقد التي تعمل في رابطة الدول المستقلة ، تزداد أهمية هذه الوحدات.

أجهزة التوزيع

يمكن تمثيل مجموعة المصعد بكل مواسيرها كمضخة دوران للضغط ، والتي ، تحت ضغط معين ، تزود المبرد لنظام التدفئة.

إذا كان للمنشأة عدة طوابق ومستهلكين ، فإن الحل الأكثر صحة هو توزيع إجمالي تدفق الناقل الحراري على كل مستهلك.

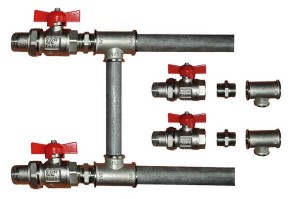

لحل مثل هذه المشاكل ، تم تصميم المشط لنظام التدفئة الذي له اسم مختلف - المجمع. يمكن تمثيل هذا الجهاز كحاوية. يتدفق المبرد إلى الحاوية من مخرج المصعد ، والذي يتدفق بعد ذلك عبر عدة منافذ ، وبنفس الضغط.

وبالتالي ، فإن التوزيع المتشعب لنظام التدفئة يسمح بإغلاق وتعديل وإصلاح المستهلكين الفرديين للمنشأة دون إيقاف تشغيل دائرة التسخين. يزيل وجود المجمع التأثير المتبادل لفروع نظام التدفئة. في هذه الحالة ، فإن الضغط في بطاريات التدفئة يتوافق مع الضغط عند مخرج المصعد.

ميزات التثبيت والتحقق

تركيب مجموعة المصعد

وتجدر الإشارة على الفور إلى أن التركيب والتحقق من تشغيل وحدة المصعد ونظام التدفئة هو من اختصاص ممثلي شركة الخدمة. يمنع منعا باتا على سكان المنزل القيام بذلك. ومع ذلك ، يوصى بمعرفة تصميم وحدات المصعد لنظام التدفئة المركزية.

عند التصميم والتركيب ، تؤخذ خصائص المبرد الوارد بعين الاعتبار

يؤخذ في الاعتبار أيضًا تفرع الشبكة في المنزل وعدد أجهزة التدفئة ونظام درجة حرارة التشغيل. تتكون أي مجموعة مصعد أوتوماتيكية للتدفئة من جزأين

• ضبط شدة تدفق الماء الساخن الوارد ، وكذلك قياس مؤشراته الفنية - درجة الحرارة والضغط ؛
• مباشرة وحدة الخلط نفسها.

السمة الرئيسية هي نسبة الخلط. هذه هي النسبة بين أحجام الماء الساخن والبارد. هذه المعلمة هي نتيجة حسابات دقيقة. لا يمكن أن يكون ثابتًا ، لأنه يعتمد على عوامل خارجية. يجب أن يتم التثبيت بدقة وفقًا لمخطط وحدة المصعد في نظام التدفئة. بعد ذلك ، يتم إجراء الضبط الدقيق. لتقليل الخطأ ، يوصى بالحمل الأقصى. وبالتالي ، ستكون درجة حرارة الماء في أنبوب الإرجاع ضئيلة. هذا شرط أساسي للتحكم الدقيق في الصمام الأوتوماتيكي.

بعد فترة زمنية معينة ، من الضروري إجراء فحوصات مجدولة لتشغيل وحدة المصعد ونظام التدفئة ككل. الإجراء الدقيق يعتمد على المخطط المحدد. ومع ذلك ، يمكنك وضع خطة عامة تتضمن الإجراءات الإلزامية التالية:

• التحقق من سلامة الأنابيب والصمامات والأجهزة ، وكذلك امتثال معاييرها لبيانات جواز السفر ؛
• تعديل درجة الحرارة وأجهزة استشعار الضغط ؛
• تحديد خسائر الضغط أثناء مرور المبرد عبر الفوهة ؛
• حساب عامل الإزاحة. حتى بالنسبة لمخطط التسخين الأكثر دقة لوحدة المصعد ، فإن المعدات وخطوط الأنابيب تتآكل بمرور الوقت. يجب أن يؤخذ هذا التصحيح في الاعتبار عند الإعداد.

بعد تنفيذ هذه الأعمال ، يجب إغلاق وحدة المصعد الأوتوماتيكية للتدفئة المركزية لمنع أي تدخل خارجي.

لا تستخدم مخططات ذاتية الصنع لوحدات المصاعد لأنظمة التدفئة المركزية.غالبًا لا يأخذون في الاعتبار أهم الخصائص ، والتي لا يمكن أن تقلل من كفاءة العمل فحسب ، بل تتسبب أيضًا في حدوث حالة طوارئ.

ثلاثي صمام

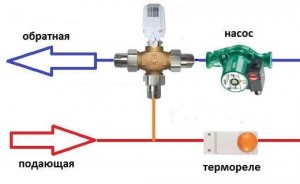

إذا كان من الضروري تقسيم تدفق سائل التبريد بين مستهلكين ، يتم استخدام صمام ثلاثي الاتجاه للتدفئة ، والذي يمكن أن يعمل في وضعين:

• الوضع الدائم
• متغير هيدرو.

يتم تثبيت صمام ثلاثي الاتجاهات في تلك الأماكن من دائرة التسخين حيث قد يكون من الضروري تقسيم تدفق المياه أو منعه تمامًا. مادة الصمام من الفولاذ أو الحديد الزهر أو النحاس. يوجد داخل الصمام جهاز قفل ، يمكن أن يكون كرويًا أو أسطوانيًا أو مخروطيًا. يشبه الصنبور نقطة الإنطلاق ، وبناءً على الاتصال ، يمكن أن يعمل الصمام ثلاثي الاتجاهات الموجود في نظام التدفئة كخلاط. يمكن أن تتنوع نسب الخلط على نطاق واسع.

يستخدم الصمام الكروي بشكل أساسي من أجل:

1. ضبط درجة حرارة التدفئة تحت الأرضية ؛
2. التحكم في درجة حرارة البطارية
3. توزيع المبرد في اتجاهين.

هناك نوعان من الصمامات ثلاثية الاتجاهات - الإغلاق والتحكم. من حيث المبدأ ، فهي متكافئة تقريبًا ، ولكن من الصعب تنظيم درجة الحرارة بسلاسة باستخدام صمامات الإغلاق ثلاثية الاتجاهات.

• كيف تصب الماء في نظام تدفئة مفتوح ومغلق؟
• مرجل غاز خارجي شعبي روسي الصنع
• كيف تنزف الهواء بشكل صحيح من المبرد؟
• خزان التمدد للتدفئة المغلقة: الجهاز ومبدأ التشغيل
• غلاية الغاز ذات الدائرة المزدوجة المثبتة على الحائط Navien: رموز الخطأ في حالة حدوث عطل

اقتراحات للقراءة

خزان التمدد للتدفئة من النوع المغلق: الجهاز ومبدأ التشغيل صمامات الإغلاق للتدفئة: الأنواع والخصائص مجمع التدفئة: ميزات تصميم وتركيب المعدات

2016-2017 - بوابة التدفئة الرائدة. جميع الحقوق محفوظة ومحمية بموجب القانون

يحظر نسخ مواد الموقع. أي انتهاك لحقوق التأليف والنشر يستلزم مسؤولية قانونية. جهات الاتصال

الجهاز ومبدأ تشغيل مصعد التدفئة

عند نقطة دخول خط أنابيب شبكات التدفئة ، عادةً في الطابق السفلي ، تلفت العقدة التي تربط أنابيب الإمداد والعودة الانتباه. هذا مصعد - وحدة خلط لتدفئة المنزل. المصعد مصنوع على شكل هيكل من الحديد الزهر أو الفولاذ مزود بثلاث حواف. هذا مصعد تسخين تقليدي ، يعتمد مبدأ تشغيله على قوانين الفيزياء. يوجد داخل المصعد فوهة وغرفة استقبال وعنق خلط وناشر. يتم توصيل غرفة الاستقبال بـ "العودة" باستخدام شفة.

يدخل الماء شديد السخونة إلى مدخل المصعد ويمر في الفوهة. بسبب تضيق الفوهة ، تزداد سرعة التدفق ويقل الضغط (قانون برنولي). يتم امتصاص الماء من "العودة" في منطقة الضغط المنخفض وخلطها في غرفة الخلط في المصعد. يقلل الماء درجة الحرارة إلى المستوى المطلوب وفي نفس الوقت يقلل الضغط. المصعد يعمل في نفس الوقت كمضخة دورانية وخلاط. هذا ، باختصار ، هو مبدأ تشغيل المصعد في نظام تدفئة المبنى أو الهيكل.

مخطط العقدة الحرارية

يتم تنظيم إمداد حامل الحرارة بواسطة وحدات تدفئة المصعد في المنزل. المصعد هو العنصر الأساسي للوحدة الحرارية ، فهو يحتاج إلى مواسير. تعتبر معدات التحكم حساسة للتلوث ، لذلك تشتمل الأنابيب على مرشحات طينية متصلة بـ "الإمداد" و "العودة".

يشمل حزام المصعد:

• مرشحات الطين
• مقاييس الضغط (عند المدخل والمخرج) ؛
• المستشعرات الحرارية (موازين الحرارة عند مدخل المصعد ومخرجه وخط الرجوع) ؛
• الصمامات (للعمل الوقائي أو الطارئ).

هذه هي أبسط نسخة من الدائرة لضبط درجة حرارة المبرد ، لكنها غالبًا ما تستخدم كوحدة أساسية للوحدة الحرارية.توفر وحدة تسخين المصعد الأساسية لأي مباني وهياكل تحكمًا في درجة الحرارة والضغط لسائل التبريد في الدائرة.

مزايا استخدامه لتدفئة الأجسام الكبيرة والمنازل وناطحات السحاب:

1. الموثوقية بسبب بساطة التصميم ؛
2. انخفاض سعر التركيب والملحقات ؛
3. الاستقلال المطلق للطاقة ؛
4. توفير كبير في استهلاك ناقل الحرارة يصل إلى 30٪.

ولكن في ظل وجود مزايا لا جدال فيها لاستخدام المصعد لأنظمة التدفئة ، يجب أيضًا ملاحظة عيوب استخدام هذا الجهاز:

• يتم الحساب بشكل فردي لكل نظام ؛
• أنت بحاجة إلى انخفاض ضغط إلزامي في نظام التدفئة بالمنشأة ؛
• إذا كان المصعد غير منظم ، فلا يمكن تغيير معلمات دائرة التسخين.

مصعد بضبط أوتوماتيكي

في الوقت الحاضر ، تم إنشاء تصميمات للمصاعد ، والتي يمكن من خلالها ، بمساعدة الضبط الإلكتروني ، تغيير المقطع العرضي للفوهة. في مثل هذا المصعد توجد آلية تحرك إبرة الخانق. يغير تجويف الفوهة ، ونتيجة لذلك ، يتغير معدل تدفق المبرد. يؤدي تغيير الفجوة إلى تغيير سرعة حركة الماء. نتيجة لذلك ، تتغير نسبة خلط الماء الساخن والماء من "العائد" ، مما ينتج عنه تغير في درجة حرارة المبرد في "الإمداد". أصبح من الواضح الآن سبب الحاجة إلى ضغط الماء في نظام التدفئة.

ينظم المصعد إمداد المبرد وضغطه ، ويدفع ضغطه التدفق في دائرة التسخين.

كيف تعمل نقطة التسخين مع وحدة خلط المصعد

يتم تركيب وحدات خلط المصعد في نقاط تسخين المباني المتصلة بشبكة تدفئة تعمل في وضع مع تنظيم عالي الجودة للمياه "شديدة التسخين".

يتضمن التنظيم النوعي تغيير درجة حرارة الماء الداخل إلى نظام التسخين اعتمادًا على درجة حرارة الهواء الخارجي ، مع التدفق المستمر للمياه المتداولة فيه.

"محموم" يؤخذ في الاعتبار الماء إذا كان مصدره شبكة تدفئة تتجاوز درجة الحرارة المطلوبة لتزويد نظام التدفئة.

على سبيل المثال ، يمكن أن تعمل شبكة التدفئة وفقًا لجدول 150/70 أو 130/70 أو 110/70 ، بينما تم تصميم نظام التدفئة وفقًا لجدول 95/70. يفترض الرسم البياني لدرجة الحرارة 150/70 أنه عند درجة الحرارة الخارجية المقدرة (بالنسبة إلى كييف تكون -22 درجة مئوية) ، يجب أن تكون درجة الحرارة عند مدخل شبكات الحرارة إلى المنزل مساوية لـ 150 درجة مئوية ، ويجب أن تدخل في الحرارة شبكة بدرجة حرارة 70 درجة مئوية ، بينما في منزل مصمم لجدول 95/70 ، يجب أن تدخل هذه المياه بدرجة حرارة 95 درجة مئوية.

تجمع وحدة المصعد بين تدفق المياه من مصدر شبكة التسخين بدرجة حرارة 150 درجة مئوية وتدفق الماء الذي يغادر نظام التسخين بدرجة حرارة 70 درجة مئوية - نتيجة الاختلاط عند مخرج المصعد ، يتم الحصول على تدفق بدرجة حرارة 95 درجة مئوية ، والذي يتم إدخاله في نظام التسخين.

كيف يحدث الاختلاط

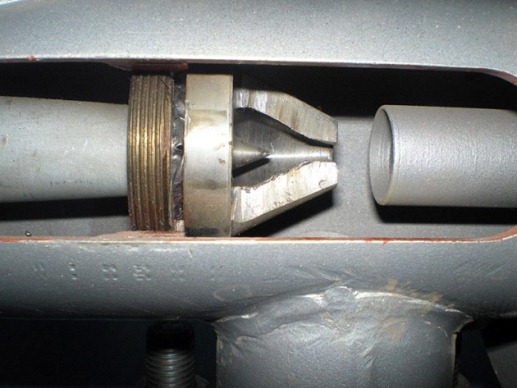

يوجد في حجرة الخلط في وحدة المصعد مُربك "فوهة / مخروط" يعمل على تسريع تدفق المياه شديدة السخونة. مع زيادة معدل التدفق ، ينخفض ​​الضغط فيه (هذه الخاصية موصوفة في قانون برنولي) لدرجة أنه يصبح أقل قليلاً من الضغط في خط أنابيب الإرجاع. يؤدي اختلاف الضغط بين حجرة الخلط وخط أنابيب الإرجاع إلى تدفق المبرد عبر وصلة عبور "صندوق المصعد" من الرجوع إلى الإمداد.

في حجرة الخلط ، يتم تكوين خليط من تيارين بدرجة الحرارة المطلوبة بالفعل ، ولكن بضغط أقل من ضغط خط أنابيب الإرجاع. يدخل الخليط إلى ناشر المصعد ، حيث ينخفض ​​معدل التدفق ويزداد الضغط فوق ضغط خط أنابيب الإرجاع. لا تزيد زيادة الضغط عن 1.5 متر من الماء ، مما يفرض قيودًا على وحدات المصعد في استخدام أنظمة التدفئة ذات المقاومة الهيدروليكية العالية.

1 رخيصة وسهلة

2 صيانة مجانية

3 لا تعتمد على الشبكة الكهربائية

عيوب وحدات خلط المصعد

1 غير متوافق مع المنظمين الأوتوماتيكي ، لذلك يحظر القانون تركيبها المشترك.

2 يُنشئ رأسًا متاحًا عند الإدخال في نظام التدفئة لا يزيد عن 1.5 متر من عمود الماء ، مما يستبعد تركيب نقاط تسخين المصعد في المباني التي تم تجهيز أنظمة التدفئة بها بصمامات مشع ثرموستاتي.

3 وحدة المصعد لديها نسبة خلط ثابتة ، والتي لا تسمح بتزويد وسيط التسخين لدرجة الحرارة المطلوبة لنظام التدفئة في حالة انخفاض درجة الحرارة في شبكة التدفئة.

4 حساسية عالية جدًا للضغط المتاح عند مدخل شبكة التدفئة. يؤدي انخفاض الضغط المتاح بالنسبة إلى القيمة المحسوبة إلى انخفاض التدفق الحجمي للمياه المتداولة في نظام التدفئة ، مما يؤدي بدوره إلى اختلال التوازن في النظام وإغلاق الرافعات / الفروع البعيدة.

5 لتشغيل المصعد ، يجب أن يتجاوز فرق الضغط بين أنابيب الإمداد والعودة 15 m.c.

أين توجد نقاط التسخين مع تركيب وحدات المصاعد؟

تم تجهيز جميع أنظمة التدفئة تقريبًا التي تم تشغيلها قبل عام 2000 بنقاط تسخين بوحدات مصعد.

أين يمكن استخدام المصاعد ITPs؟

في الوقت الحالي ، بالنسبة لجميع المباني السكنية والإدارية المصممة والمعاد بناؤها ، من الضروري استخدام التحكم الآلي في محطة التدفئة الفرعية. يحظر القانون استخدام وحدات المصاعد جنبًا إلى جنب مع المنظمين الآليين.

لا يمكن تركيب وحدات المصعد إلا في المنشآت التي لا توجد فيها حاجة للتحكم الآلي في نظام التدفئة ، والضغط المتاح (فرق الضغط بين أنابيب الإمداد والعودة) عند المدخل ثابت ويتجاوز 15 مترًا من الماء ، للتشغيل من نظام التسخين المتصل ، فرق الضغط بين الإمداد والعودة إلى 1.5 ميغاواط ، ونظام التدفئة يعمل بمعدل تدفق ثابت وغير مجهز بمنظمين أوتوماتيكي.

وحدة تدفئة المصعد ما هي وكيف تعمل

وحدة تدفئة المصعد

اليوم من المستحيل تخيل حياتك بدون تدفئة. حتى في القرن الماضي ، كان الفرن الأكثر شعبية.

لا يستخدمه الكثير من الناس هذه الأيام. العيب الرئيسي لتدفئة الموقد هو الأرضية الباردة. كل الهواء يرتفع وبالتالي لا تسخن الأرضية.

لقد قطع التقدم التكنولوجي شوطا طويلا. والآن هو نظام تسخين المياه الأكثر ربحًا وشعبية. بالطبع ، لضمان الراحة في المنزل ، فإن الحرارة لها أهمية كبيرة.

بغض النظر عما إذا كانت شقة أم منزل خاص. ومع ذلك ، يجب أن نتذكر أن نوع التدفئة يعتمد على نوع وفئة السكن. في المنازل الخاصة ، يتم تثبيت التدفئة الفردية.

لكن معظم سكان الشقق ما زالوا يستخدمون خدمات نظام التدفئة المركزي ، الذي لا يتطلب اهتمامًا أقل.

تعتبر مجموعة المصعد أحد المكونات الرئيسية للنظام. ومع ذلك ، لا يعرف الكثير من الناس الوظائف التي يؤديها. دعونا نلقي نظرة على الغرض الوظيفي.

مثال على تنفيذ مخطط 1 ACU

رسم تخطيطي لوحدة تحكم مؤتمتة مع انخفاض ضغط كافٍ متاح عند المدخل

(P1 - P2> 6 م عمود مائي) لدرجات حرارة تصل إلى ACU t = 95-70 ° C

لا يمكن للعالم الحديث الاستغناء عن التقنيات المبتكرة لفترة طويلة. لا توجد تقنية أو نظام واحد لم يتم تطبيق الحلول الثورية فيه. نظام التدفئة ليس استثناء. هذا يرجع إلى حقيقة أن هذه تقنية مهمة إلى حد ما ، وهي مصممة لتوفير حياة مريحة.

لأسباب واضحة ، عند تصميم المنزل ، يتم إيلاء اهتمام خاص. منذ العصور القديمة كانت المنازل تُبنى من الموقد أي أن الموقد بُني أولاً ثم غُمر بالجدران والسقف

تم القيام بذلك لسبب ما ، ولهذا نحتاج أن نقول "شكرًا" لمناخنا.

بدءًا من المنطقة الوسطى لبلدنا الفسيح وانتهاءً بسخالين البعيدة ، تسود درجات حرارة غير مريحة إلى حد ما معظم أيام السنة. يتراوح ميزان الحرارة من +30 إلى -50 درجة.

نظرًا لرنين درجة الحرارة المعقد نوعًا ما ، فإن نظام التدفئة لا يقل أهمية عن مصدر الكهرباء. في السابق ، كان يتم تقييم صانع المواقد المختص الذي يعرف كيفية صنع الموقد المناسب على مستوى حداد. بعد كل شيء ، تحتاج إلى حساب حجم الفرن بشكل صحيح ، وقطر المدخنة ، بالإضافة إلى أن الفرن يجب أن يكون متعدد الوظائف:

• تم طهي الطعام فيه ؛
• قامت بتسخين الغرفة
• سخن الماء
• بمثابة سرير صغير.

هذا هو السبب في أن بناء الفرن كان مهمة صعبة وتستغرق وقتًا طويلاً. كان عليها أن يكون لديها ما يكفي من الدفع حتى لا تدخل جميع منتجات الاحتراق إلى الغرفة. لكن مع كل هذا ، كان لابد أن يكون اقتصاديًا.

اليوم ، لم يتغير الكثير بشكل أساسي. تظل الوظائف والمتطلبات الرئيسية لنظام التدفئة كما هي:

• إنقاذ؛
• أقصى قدر من الكفاءة
• تعدد الوظائف.
• بساطة التصميم
• الجودة والمتانة
• الحد الأدنى من تكاليف التشغيل ؛
• سلامة.

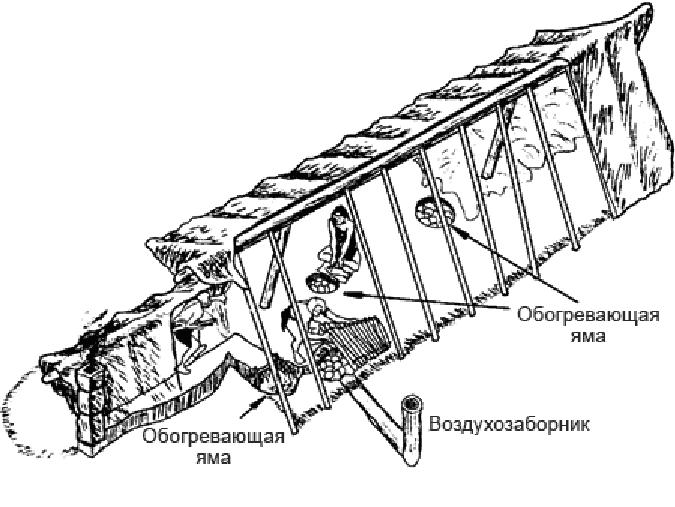

كانت النار هي المصدر الأول للحرارة للإنسان. وحتى الآن لم تفقد أهميتها أهميتها. كانت الطريقة الأكثر بدائية للتدفئة هي إشعال النار ، والتي توفر الحماية من الحيوانات المفترسة ، ودرجات الحرارة المنخفضة ، وتكون بمثابة مصدر للضوء.

علاوة على ذلك ، مع مرور الوقت ، بدأت البشرية في ترويض هبة هيرميس. ظهرت الأفران ، وعادة ما كانت مبنية من الطين والحجارة. في وقت لاحق ، مع تقدم التكنولوجيا ، بدأ استخدام الطوب الخزفي. وذلك عندما ظهرت الأوائل.

ظهرت الأفران الفولاذية في وقت لاحق ، فقد حددوا تشكيل عصر الفولاذ. كان وقود المواقد الفحم والحطب والجفت. مع تغويز المدن ، أصبحت الأفران. وطوال هذا الوقت ، سعى الإنسان إلى تحسين نظام التدفئة.

القواعد الأساسية لبناء دائرة أرضية الماء الدافئ

تعمل الأرضية المسخنة بالماء على تسخين سطح طبقة الطلاء النهائية بشكل غير مباشر من خلال ذراع التسوية الخرساني ، الذي يبلغ سمكه 5 سم. مع الجهاز المناسب ، توجد العناصر التالية تحت ذراع التسوية هذا:

• حماية الماء والبخار من فيلم بولي إيثيلين ؛
• ذراع التسوية الخرساني بسمك 15 سم ؛
• طبقة عازلة للحرارة من رقائق العزل.

بالإضافة إلى ذلك ، يتم وضع طبقة أخرى من حماية البخار والماء أعلى ذراع التسخين.

تم وضع سجل الأرضية المسخنة بالماء على مسافة 50 سم بين الركبتين ولا تزيد عن 20 سم على الجدران. يتم إخراج أحد طرفي الأنبوب من الغلاية من خلال وحدة الخلط ، والثاني هو خط الإرجاع ، ويتم توصيله به أمام المرجل.

تخطيط سجل أرضية ساخنة بالماء

يتضمن الجهاز الموجود في ذراع التسوية استخدام أنابيب بدون وصلات ، وهو أمر ممكن فقط عند استخدام الأنابيب البلاستيكية أو المعدنية البلاستيكية. المفصل هو نقطة الضعف في خط الأنابيب ، وإذا كانت الإصلاحات ضرورية ، فيجب تفكيك ذراع التسوية.

عقدة

المرجل هو قلب النظام. يحول الطاقة الكهربائية أو الوقود الهيدروكربوني إلى طاقة حرارية. من اختصاصه تسخين المبرد من أجل نقل الحرارة خلاله إلى وجهتها.

يوجد غلايات حسب الوقود المستهلك:

تسخين الغاز في المنزل

• غلايات الغاز
• غلايات الوقود السائل (وقود الديزل أو الكيروسين).

يجب تركيب الغلايات في منطقة جيدة التهوية. في حالة الوقود الغازي ، يجب أن يكون هناك مشروع توصيل ، ويجب أن يكون تحت سيطرة خدمة الغاز المكفولة.

لا تتطلب الغلايات كمية معينة من السوائل القابلة للاشتعال من أجل التشغيل الكامل. المرجل الأكثر اقتصادا هو غلاية الغاز.

المرجل - يقوم بمهام تسخين المياه ، والتي تدخل في الصنابير والحنفيات من خلال السباكة. نظرًا لأن المبرد الرئيسي يدور في نظام مغلق وذات نوعية رديئة ، وقد تم استخدام مضاد التجمد مؤخرًا كمبرد بدلاً من الماء ، لذلك لا يمر الماء الدافئ مباشرة من خلال الغلاية. يتم تسخينه في خزان خاص متصل بالغلاية.

وبالتالي ، فإن الماء النقي لا يختلط مع مياه المعالجة بأي شكل من الأشكال. يحدث التسخين من خلال جدران الأنابيب التي تحيط بالكفاف الداخلي للخزان. في المجموعة ، هذا الخزان هو المرجل.

تم تصميم مضخات التدوير لإنشاء حركة موجهة لسائل التبريد عبر خطوط الأنابيب. أدى ظهور المضخات إلى ظهور نظام تدفئة متطور بشكل متزايد. أصبحت المنازل متعددة الطوابق ، وكان هناك أكثر من دائرة واحدة ، وأصبح التدفق الطبيعي (الحراري) للمياه عبر خطوط الأنابيب غير فعال.

مع استخدام مضخات الدوران ، أصبح توزيع الحرارة في جميع أنحاء الغرف أفضل بكثير ، وانخفض قطر خطوط الأنابيب بشكل كبير. بالإضافة إلى ذلك ، عند استخدام أرضية دافئة مع تسخين سائل ، يصبح تركيب مضخة الدوران أمرًا حيويًا.

تعمل خطوط الأنابيب كممرات علوية للسائل الذي ينقل الحرارة من المصدر إلى المستهلك. يجب أن يتحملوا درجات حرارة عالية تصل إلى 80 درجة ، وفي نفس الوقت يجب أن يتحملوا الضغط الناتج عن المضخات. جدرانها مطلوبة لفترة طويلة لإنشاء مقاومة دنيا لتيار المبرد ، وبالتالي توفير الكهرباء. بعد كل شيء ، تعمل المضخات بالكهرباء.

المشعات تغلق العملية التكنولوجية لتدفئة الفضاء. يقومون بتبديد الحرارة من خلاله ، والتي تأتي من المرجل مع المبرد.

يجب دعم نظام التدفئة. في حالة تعطل الغلاية لفترة إصلاحها أو استبدالها يجب أن يكون هناك مصدر احتياطي للحرارة. يجب أن يمنع تبريد المنزل بأكمله.
