اختيار أفضل طلاء للأرضية الساخنة وقواعد تشغيلها

أجهزة التحكم في درجة الحرارة

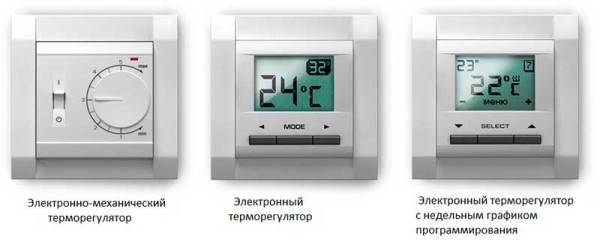

أخيرًا ، يجب أن نذكر منظمات الحرارة. عنصرهم الرئيسي هو منظم الحرارة ، الذي ينظم وضع تشغيل النظام اعتمادًا على درجة الحرارة في الغرفة.

شائع لدى القراء - كابلات التدفئة لخطوط الأنابيب ، هل يستحق استخدامها.

لكن منظم الحرارة لا يمكنه العمل بدون مستشعر درجة الحرارة.

حسب طريقة وضع مستشعر درجة الحرارة ، يتم تمييز منظمات الحرارة ، والتي يتم ضبطها حسب درجة حرارة الأرض ، أو حسب درجة حرارة الهواء في الغرفة.

بالإضافة إلى ذلك ، يمكن تجهيز منظمات الحرارة بوظائف مختلفة توفر راحة إضافية عند استخدام النظام.

وتجدر الإشارة إلى أن هذه المعلومات معممة ، حيث أن كل نظام من أنظمة التدفئة الأرضية الكهربائية له العديد من الميزات والفروق الدقيقة الخاصة به. لكن في المستقبل سنخبرك بالتأكيد عن كل من أنظمة التدفئة الأرضية على حدة.

حساب المواد

يمكنك استخدام طاولات جاهزة من الشركة المصنعة للتدفئة الأرضية للكابلات ، ووفقًا لحساب فقد الحرارة لكل غرفة ، يتم تحديد خطوة مد الأسلاك المطلوبة وطولها الإجمالي لكل غرفة.

بالنسبة لأنظمة الأفلام (الأشعة تحت الحمراء) ، تكون الحسابات أبسط: يجب اختيار عدد العناصر التي ستغطي المنطقة المطلوبة.

تتضمن الحسابات أيضًا سلكًا لتوصيل المنظم والتدفئة الأرضية من العداد ومن المنظم مباشرةً إلى عناصر النظام.

وفقًا للحسابات والطاقة المستلمة لجميع التدفئة الأرضية ، من الضروري التحقق من المدخلات الكهربائية العامة للقدرة على تحمل مثل هذا الحمل. إذا كان الإدخال غير كافٍ ، فاستبدله وقم بتركيب الصمامات التلقائية المناسبة.

العوامل الرئيسية التي تؤثر على الاختيار

تؤثر العديد من العوامل على اختيار التدفئة الأرضية الكهربائية.

أولاً ، هذا هو السعة التي سيتم استخدامها بها - كتدفئة رئيسية ، أو كتدفئة إضافية.

كنظام تدفئة رئيسي ، سيكون الأفضل هو استخدام نظام كبل.

عند استخدام مثل هذه الأرضية الدافئة ، ستكون تكاليف الطاقة إلى حد ما أقل مما هي عليه عند استخدام الحرارة.

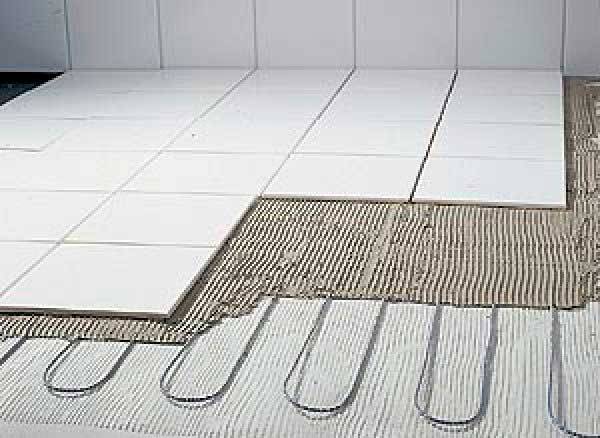

في نفس الوقت ، سيكون البلاط هو أفضل أرضية لمثل هذا النظام.

بفضل استخدام ذراع التسوية الإضافي ، ستكون تدفئة الأرضية موحدة. ومع ذلك ، فإن تركيب الكابلات أصعب بكثير من الحصائر الحرارية أو فيلم الأشعة تحت الحمراء.

لاستخدام أرضية دافئة كتدفئة إضافية للمساحة ، وكذلك لتدفئة الغرف الصغيرة التي لا يوجد فيها تدفئة مركزية ، من الأفضل استخدام الحرارة أو الفيلم.

عند الاختيار ، يجب أيضًا مراعاة مساحة الغرفة.

للتدفئة الفعالة ، من الضروري أن تشغل المساحة التي يغطيها النظام 70٪ على الأقل من مساحة أرضية الغرفة.

في هذه الحالة ، من الضروري مراعاة التنسيب المستقبلي للأثاث ، لأنه ليس من المرغوب فيه ولا يُنصح بوضع النظام تحته.

من الضروري تحديد أوضاع تشغيل النظام. ولكن لهذا ، ينبغي إيلاء المزيد من الاهتمام لمنظم الحرارة الذي يتحكم في الأرضية الدافئة.

وتأكد من التأكد من أن الشبكة الكهربائية للشقة أو المنزل يمكنها تحمل الحمل عندما يعمل النظام بأقصى طاقة.

على سبيل المثال ، مع تدفئة إضافية ، يحتاج النظام إلى طاقة من 100 إلى 160 واط للتدفئة 1 متر مربع. جنس تذكير أو تأنيث.

وعند استخدامه للتدفئة الرئيسية ، ستحتاج بالفعل إلى 180 واط أو أكثر من الطاقة ، اعتمادًا على نوع التدفئة الأرضية المستخدمة.

مزايا وعيوب الأنظمة الكهربائية

علاوة على ذلك ، سنعتبر التدفئة الأرضية الكهربائية أسهل في التركيب وأكثر ملاءمة لمن يقررون تحسين الراحة في المنزل.

التدفئة الأرضية الكهربائية لها عدد من المزايا على الماء.

التركيب

انها بسيطة نسبيا. بالطبع ، يلزم وجود ذراع تسوية إضافي لتركيب تدفئة أرضية كهربائية ، لكنها صغيرة وسهلة الصنع نسبيًا.

لا تتطلب الأشعة تحت الحمراء والحرارة ذلك ، يكفي إزالة غطاء الأرضية ووضع عناصر التسخين ووضع الغطاء الخلفي.

حرارة

توفر الأرضيات الكهربائية تدفئة موحدة. في أرضيات المياه ، يدور الماء في خطوط الأنابيب ، والذي يبرد أثناء تحركه ونقل الحرارة.

تستخدم الكابلات الكهربائية كبلات خاصة تولد حرارة عند تدفق التيار.

علاوة على ذلك ، فإن كمية الحرارة المتولدة لها معايير معينة ، والتي تسمح لك بحساب قوة هذه الكابلات بدقة.

تسرب في الارضيات المائية

مع وجود اتصال رديء الجودة لخطوط الأنابيب ، قد يحدث تسرب ، وسيكون من الصعب للغاية القضاء عليه.

هذا غير ممكن مع الأنظمة الكهربائية.

وفي حالة وجود مشاكل في تشغيل الأنظمة الكهربائية ، سيكون من الأسهل التخلص منها ، لأنه من الأسهل بكثير الوصول إلى الكبل أو الترموستات.

يمكن تركيب الأرضيات الكهربائية في غرف منفصلة ، أو على سبيل المثال ، في الشرفات أو قطع الأشجار.

معدل التدفئة الأرضية

في الأرضيات الكهربائية ، يكون مرتفعًا جدًا. سترتفع درجة حرارتها في غضون دقيقتين بعد التبديل.

عيوب الأرضيات الكهربائية:

بادئ ذي بدء ، هذه هي التكاليف الاقتصادية المتزايدة عند استخدام هذا النوع من التدفئة تحت الأرضية ، مقارنة بالمياه ، المتصلة بنظام تدفئة مشترك.

في حالة الأرضيات التي تعمل بالأشعة تحت الحمراء ، لا يمكن استخدامها مع البلاط لأنها ستحمي من الحرارة.

فارق بسيط آخر مهم هو تفاوت فقدان الحرارة.

بالقرب من الجدران والفتحات التكنولوجية في الغرفة ، سيكون فقدان الحرارة أكبر بكثير مما هو عليه في منتصفها.

للتعويض عن ذلك ، يتم تركيب التدفئة الأرضية الكهربائية بطريقة خاصة ، بحيث يكون نقل الحرارة أقرب إلى الحواف مما هو عليه في منتصف الغرفة.

مراحل تركيب أرضية ساخنة بالماء في منزل خاص أو ريفي

1. المحتوى:
2. هل من الممكن تدفئة منزل ريفي بأرضية مائية
3. كيفية صنع أرضية مائية
4. ما هي أفضل طريقة لتوصيل نظام تدفئة تحت الأرضية
5. إيجابيات وسلبيات استخدام الأرضيات المائية

كمصدر إضافي أو رئيسي للتدفئة لمنزل خاص ، غالبًا ما تستخدم الأرضيات التي يتم تسخينها بالماء لتدفئة المبنى بشكل فعال. ومع ذلك ، هناك بعض الميزات المرتبطة بتركيب دائرة التسخين والتشغيل اللاحق للنظام.

جهاز الأرضية المسخنة بالماء في منزل خاص له جوانب إيجابية وسلبية ، والتي يجب أخذها في الاعتبار.

توزيع عناصر التسخين ووحدات التحكم

أولاً ، يتم إنشاء خطة لتثبيت أرضية دافئة على الورق. في الوقت نفسه ، يؤخذ في الاعتبار أنه لا ينبغي تثبيت سلك التسخين أو الفيلم في الأماكن التي سيقف فيها الأثاث والأجهزة المنزلية الضخمة. في الأماكن التي تمر فيها أنابيب التسخين أو مصادر الحرارة الأخرى ، يجدر أيضًا توفير منطقة عازلة بدون عناصر تسخين. هذا يرجع إلى خصوصية التدفئة الأرضية الكهربائية. على عكس الأنظمة الهيدروليكية ، يتم تسخين جميع عناصر التسخين لدائرة واحدة بنفس الطريقة وإذا كان هناك قيود على إخراج الحرارة في شكل أثاث بدون أرجل أو تأتي الحرارة الإضافية من الخارج ، فإن العناصر تسخن وتفشل. يمكن أيضًا أن يتلف الأثاث في هذه الحالة بسبب ارتفاع درجة الحرارة.

والنتيجة هي شكل غير منتظم منقوش في مستطيل يصور غرفة. وعلى طول محيط هذا الشكل بالتحديد وداخله سيتم وضع أرضية كهربائية دافئة.

هذا هو أكبر عيب للتدفئة تحت الأرضية. يمكن أن تؤثر إعادة ترتيب الأثاث بشكل كبير على أداء النظام.

بالنسبة للغرف المختلفة ، حتى لو تم تحديد حدودها بشكل رمزي ، فمن الأفضل تشكيل دوائر تدفئة منفصلة تحت الأرضية بمنظمين منفصلين ومصدر طاقة خاصين بهم. في حالة سكب ذراع التسوية ، يتم وضع شريط مثبط بينهما على سطح الأرض.

عندما يتم التفكير في التخطيط بالفعل على الورق ، يمكنك نقل العلامات مباشرة إلى الأرضية.

في مكان مناسب على الحائط ، يتم وضع علامة على موضع المنظم للأرضية الدافئة. في هذه المرحلة ، يتم عمل فتحة لصندوق التركيب ويتم إنزال الستروب على الأرض. بعد الأعمال التحضيرية والتخطيط ، يمكنك البدء في حساب الكمية المطلوبة من المواد.

عملية التركيب

قبل وضع السلك ، يتم فحص مقاومته وفحصها مقابل جواز السفر. يسمح بتشغيل حوالي 10٪ من بيانات جواز السفر. يمكن إجراء تركيب تدفئة أرضية كهربائية من خلال تثبيته على شبكة التعزيز باستخدام أذرع التسوية (بدون شدها) ، وبمساعدة أشرطة التثبيت الخاصة.

تنتشر الأرضية الدافئة بالأشعة تحت الحمراء ببساطة فوق طبقة العزل. وفقًا للتقنية التي اقترحتها الشركة المصنعة ، قد يكون من الضروري إصلاحها بشريط خاص أو لآذان خاصة على الشريط.

في الأماكن التي يمر فيها السلك فوق خط تقسيم لوحين أرضيين ، يجب إخفاؤه في قطعة من الأنابيب المموجة بطول 10-15 سم ، مما يقلل من خطر كسر الكابلات في حالة التمدد الحراري المحتمل للألواح.

يقع التقاطع بين كبل التسخين وسلك الطاقة على مسافة تتراوح من 10 إلى 15 سم من البوابة بحيث يتم بعد ذلك تثبيت مقاطع التوصيل في ذراع التسوية.

عندما يتم وضع جميع العناصر في أماكنها ، يتم فحص مقاومة السلك مرة أخرى. فقط إذا كانت تختلف قليلاً عن القياسات التي تم إجراؤها مسبقًا ، فمن الممكن اختبار عناصر التسخين عن طريق تشغيل الأرضية الدافئة.

ينزل أنبوب مموج من المنظم على طول البوابة ، ويوضع الطرف الآخر منه في المنتصف بين أقرب شرائط كابل التسخين. يتم إدخال مستشعر درجة الحرارة داخل الأنبوب المموج ، والذي يمكنك من خلاله تنظيم تشغيل الأرضية الدافئة. مرة أخرى ، يجدر التحقق من سهولة الحصول على المستشعر ولن تكون هناك مشاكل في استبداله.

إذا كان كل شيء طبيعيًا ، فسيتم إلغاء تنشيط النظام بأكمله ، ويتم إزالة المنظم قبل نهاية جميع أعمال التشطيب. يتم تشكيل ذراع التسوية الأرضية الدافئ. بعد أن يجف تمامًا ، يتم فحص تشغيل النظام مرة أخرى ، وإذا كان كل شيء على ما يرام ، يتم تثبيت غطاء الأرضية. إذا لم تكن هناك حاجة إلى ذراع التسوية ، كما هو الحال مع فيلم تسخين تحت الأرضية ، يتم وضع صفح أو مشمع على الفور.

اقرأ المزيد عن بناء الخرسانة التقليدية أو قدد التسوية الأسمنتية هنا.

كما ترى ، فإن صنع أرضية دافئة بيديك أمر بسيط للغاية وأسهل بكثير من هيدروليكي.

أنواع التدفئة الأرضية

وفقًا للخبراء ، يتم تنفيذ تدفئة الأرضية الكهربائية في نوعين رئيسيين: الكابلات والأفلام (الأشعة تحت الحمراء). دعنا نلقي نظرة سريعة على كل من التقنيات الموصوفة. كما يوحي الاسم ، في التصميم الأول ، يتم استخدام الكابل كعنصر تسخين.

يتم وضع الأسلاك يدويًا بخطوة معينة ، وبالقرب من الهياكل المرفقة ، يتم تثبيت الكابلات على مسافة أصغر بالنسبة لبعضها البعض ، وغالبًا في الأماكن الأكثر دفئًا (عند استخدام فيلم ، لا يتم استخدام هذا المخطط).

يمكن أن تكون الكابلات مفردة أو مزدوجة ، على الرغم من أن النوع الأخير أكثر شيوعًا. يلاحظ الخبراء أن استهلاك الطاقة لعنصر التسخين سيعتمد كليًا على إعدادات منظم الحرارة. قد يتضمن تصميم التدفئة الأرضية الكهربائية كبلات ذاتية التنظيم تحدد درجة حرارة التسخين بغض النظر عن إعدادات المنظم.

ميزة استخدام أرضية الأشعة تحت الحمراء هي حقيقة أن الطاقة الحرارية المتولدة لا تنتقل إلى الكتل الهوائية ، ولكن إلى الأجسام المحيطة التي تمتص الحرارة وتطلقها.بفضل هذه الصفات ، من الممكن تحقيق تدفئة موحدة للمباني. عنصر التسخين مثل الفيلم له سماكة صغيرة مقارنة بالكابل ، مما يؤثر على حجم ذراع التسوية وارتفاع المبنى. بالإضافة إلى ذلك ، فإن تدفئة الأرضية بالأشعة تحت الحمراء أكثر كفاءة من سابقتها.

يمكن وضع الفيلم تحت أي نوع من أغطية الأرضيات. إذا تم تركيب نظام التسخين تحت البلاط ، فيجب تسوية القاعدة الأساسية بألواح من دريوال أو خشب رقائقي. هذا يرجع إلى حقيقة أن المواد قيد الدراسة لها موصلية حرارية منخفضة وهذا سيؤدي إلى تحسين نقل الحرارة. العيب الرئيسي لأرضية الأشعة تحت الحمراء هو التكلفة المتزايدة مقارنةً بالتناظرية.

ميزات التثبيت من كل نوع

الآن حول ما هي بالضبط الأرضيات الكهربائية ، وكيف يتم تركيبها.

أرضيات الكابلات

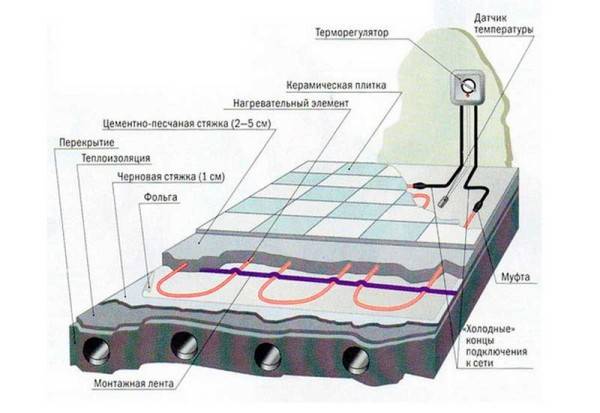

وهي تتكون من منظم حرارة متصل به كبل. يعتمد طول الكابل على الحسابات الأولية.

يغادر السلك أيضًا منظم الحرارة ، حيث يتم وضع مستشعر درجة الحرارة في نهايته.

يتم وضع هذا المستشعر أيضًا في الأرضية ، بين لفات الكابل ، ومهمته هي التحكم في درجة الحرارة.

قبل وضع الكابل ، يتم وضع طبقة من العزل الحراري على ذراع تسوية الأرضية الرئيسية.

ثم يتم وضع الكابل على سطح العزل. قد يكون وضعه مختلفًا ، لكن يجب أن تكون هناك مسافة معينة بين المنعطفات.

ثم يتم تثبيت الكابل بشريط التثبيت والبراغي. في هذه الحالة ، تحتاج إلى إزالة جهات الاتصال من الكبل لتوصيل منظم الحرارة.

ثم يتم سكب الكبل الموضوع ، جنبًا إلى جنب مع شريط التثبيت ، بطبقة رقيقة من ذراع التسوية.

بعد أن يجف ، يتم وضع غطاء الأرضية على السطح.

كل ما تبقى هو توصيل الكبل بالثرموستات ، ونظام الإمداد بالطاقة.

ترموستات

وهي تتكون من كابل رفيع ، مثبت بالفعل على شبكة خاصة.

لا يتطلب وضعها عملاً إضافيًا. يكفي تفكيك غطاء الأرضية ووضع الترمومات في صفوف.

يتم وضع غطاء الأرضية على قاعدة لاصقة. علاوة على ذلك ، يجب أن يزيد سمك الصمغ عن 1 سم ، وفي هذه الحالة ، يتم وضع الترمومات في الطبقة اللاصقة.

بعد التثبيت ، يتم توصيل منظمات الحرارة بالمنظم.

أرضيات الأشعة تحت الحمراء

إن تركيب تدفئة الأرضية بالأشعة تحت الحمراء أسهل. سيكون العمل الأولي هو تطبيق طبقة من العزل الحراري على ذراع تسوية الأرضية الرئيسية.

ثم ينتشر الفيلم ، ثم يتم وضع غطاء الأرضية. بعد ذلك ، يبقى فقط الاتصال بالمنظم والشبكة.

تحضير السطح. ميزات العزل الأساسي

إذا لزم الأمر ، يتم تفكيك طبقة ذراع التسوية القديمة تمامًا إلى القاعدة. يتم تنظيف السطح بالكامل.

بعد ذلك ، يتم وضع طبقة مانعة لتسرب المياه مع اقتراب من الجدار يبلغ حوالي 10 سم ، ويتم تثبيت شريط مانع لتسرب المياه على الحائط حول محيط الأرضية بالكامل. سوف يعوض التمدد الحراري للأرضية عند تسخينها. نتيجة لذلك ، يمكنك قطع شريط مانع لتسرب المياه ومثبط.

لكي لا تنخفض الطاقة الحرارية ، من الضروري عزل قاعدة الأرضية. اعتمادًا على موقع الغرفة ونوع السطح ، بالإضافة إلى الاتجاه المستهدف لنظام التدفئة ، يتم تحديد العزل المناسب:

• إذا كانت الأرضية الدافئة إضافة إلى نظام التدفئة الرئيسي ، فيكفي استخدام رغوة البولي إيثيلين مع طلاء رقائق عاكسة كركيزة لأرضية دافئة (penofol).
• بالنسبة للشقق التي تحتوي على غرف مُدفأة في الأرضية السفلية ، فإن ألواح البوليسترين الموسع أو رغوة البوليسترين المبثوقة بسمك 20 إلى 50 مم أو عزل دائم آخر بسماكة مناسبة مناسبة.
• إذا تم تنفيذ تركيب أرضية دافئة على لوجيا أو شرفة أرضية غير مدفأة سابقًا ، يتم تشكيل طبقة أكثر صلابة من العزل حتى 100 مم من البوليسترين الموسع أو طبقة مماثلة من الصوف المعدني.

يتم وضع شبكة تقوية أعلى العزل.يمكنك الاستغناء عنها ، لأن طبقة ذراع التسوية ستكون رفيعة ويكفي إضافة مادة ملدنة وألياف دقيقة إلى المحلول. (للحصول على معلومات حول كيفية تكوين ذراع تسوية شبه جاف مع تعزيز بالألياف الاصطناعية - اقرأ هنا).

أنواع الأرضيات الدافئة

في الوقت الحالي ، من الممكن توفير مسكن بنوعين من التدفئة الأرضية - الكهرباء والماء.

الكهرباء ، بدورها ، تنقسم إلى:

1. الأشعة تحت الحمراء.
2. كابل؛
3. الفيلم والحرارة (يمكن للفيلم أن يعمل في طيف الأشعة تحت الحمراء ، لذا يمكن نسبتهما إلى البند 1).

كل واحد منهم له خصائصه الخاصة ، ما يوحدهم هو أن مصدرهم هو الطاقة الكهربائية.

أرضيات الأشعة تحت الحمراء.

إنها فيلم خاص يناسب غطاء الأرضية.

نظرًا لأن هذا الفيلم رقيق بحد ذاته ، فلا يلزم سوى وضع طبقة عازلة للحرارة كعمل تحضيري مع الأرضية.

يكفي نشر الفيلم على سطح الأرض ، ووضع غطاء الأرضية في الأعلى - مشمع ، سجادة ، إلخ.

تتمثل إحدى ميزات الأرضيات الدافئة بالأشعة تحت الحمراء في عملية التسخين - فهي لا تسخن الهواء ، ولكنها تعطي الحرارة للأشياء.

لهذا السبب ، لا يتم استخدام هذا النوع من التدفئة الأرضية تحت البلاط مع الأرضيات المبلطة.

نظام الكابلات للأرضيات العازلة للحرارة.

يتكون من كابل تم وضعه بواسطة وضع خاص على سطح ذراع تسوية الأرضية الرئيسية. يمكن استخدام نفس الكابلات لتدفئة الأسطح والمزاريب في المنازل.

لزيادة كفاءة العمل ، يتم وضع طبقة عازلة تحت الكابل.

لتسوية سطح الأرض بعد وضع الكبل ، يتم إجراء ذراع تسوية آخر ، ونتيجة لذلك يكون الكبل بداخله.

لكن سماكة ذراع التسوية هذه صغيرة ، لا تزيد عن 3 سم ، وبعد ذلك ، تم بالفعل وضع غطاء الأرضية على ذراع التسوية هذا.

ينتج عن هذا النوع من التدفئة الأرضية تسخين غطاء الأرضية ، مما يؤدي بعد ذلك إلى إطلاق الحرارة في هواء الغرفة.

ترموستات

إذا لم يكن من الممكن وضع الكبل ، فيمكنك استخدام الحرارة.

إنها شبكة خاصة من الألياف الزجاجية ، يتم توصيل كابل رفيع جدًا عليها.

لا يتطلب وضع هذا النوع من التدفئة الأرضية ذراعًا إضافيًا.

بعد وضع الحرارة ، يتم تغطيتها على الفور بغطاء أرضي.

تدفئة هذا النوع من الأرضيات مماثلة للكابل.

أرضيات ساخنة بالماء

هذا عبارة عن نظام من خطوط الأنابيب يوضع في ذراع تسوية الأرضية الرئيسية ومتصل بنظام التدفئة المركزية.

إنها أكثر اقتصادا من حيث التكلفة من تلك الكهربائية وهي أكثر ملاءمة كنوع رئيسي من التدفئة.

ومع ذلك ، فمن الأفضل التخطيط لوضع هذا النوع من التدفئة تحت الأرضية في المرحلة الأولى من تشطيب الشقة.

من الصعب للغاية وضع الأرضيات التي يتم تسخينها بالماء بالفعل في شقة منتهية ، حيث سيكون من الضروري إزالة ذراع التسوية الأرضية بالكامل لوضع طبقة عازلة للحرارة ، ثم خطوط الأنابيب ، تليها ذراع تسوية الأرضية.

في بعض الأحيان يكون هذا النوع غير مقبول للمباني السكنية ، حيث يمكن أن يزيد وزن الأرضية مع هذا النظام بشكل كبير.
