يتميز العزل الحراري PPU بأنابيب في غلاف رغوة البولي يوريثان. التركيب

مواد لتوصيل المنتجات

مخطط اتصال أنابيب PPU.

يعد الختم عالي الجودة لمفاصل المنتج هو الشرط الأكثر أهمية للتشغيل الخالي من المتاعب والموثوقية لخطوط أنابيب الشبكة الحرارية.

إن استخدام غلاف أو شريط يتقلص بالحرارة لعزل وصلات أنابيب PPU يجعل من الممكن حماية العزل الحراري للمواد البوليمرية عن طريق إنشاء بوليمر واقي أو غلاف فولاذي ، والذي ، من حيث صفاته وخصائصه للعزل الحراري ، سيكون مشابهًا لغلاف المنتج.

اعتمادًا على طريقة تركيب خط الأنابيب ، يمكن استخدام غلاف يتقلص بالحرارة على أساس لاصق (مع قضيب) أو غلاف فولاذي مجلفن بشريط يتقلص بالحرارة مكتمل بأقفال بوليمر لعزل الوصلات.

لعزل المفاصل ، توجد مجموعات التوصيل هذه:

1. للمنتجات ذات الغلاف المجلفن:

تسلسل تركيب أنبوب PPU.

مع مكونات رغوة البولي يوريثان:

• غلاف مجلفن
• مكونات رغوة البولي يوريثان.
• مانع التسرب.

مع غلاف رغوة البولي يوريثان:

• غلاف مجلفن
• قذائف رغوة البولي يوريثان.

2. بالنسبة للمنتجات ذات غلاف البولي إيثيلين:

مع غلاف مجلفن ومكونات رغوة البولي يوريثان:

• غلاف مجلفن
• يتقلص الشريط
• مكونات رغوة البولي يوريثان.
• مانع التسرب.

مع غلاف رغوة البولي يوريثان:

• يتقلص الشريط
• قذائف رغوة البولي يوريثان.

إن استخدام المواد لختم الوصلات التي لا تفي بالمتطلبات الحالية لـ GOST 30732-2006 ، وكذلك عدم الامتثال للتكنولوجيا الكاملة لعزل وصلات PPU ، سيخلق الشروط المسبقة لانتهاك حماية العزل في معظم الأحيان الأماكن المعرضة للخطر لأي خطوط أنابيب - تقاطع الأنبوب والتركيب. ستكون نتيجة ذلك حدوث تآكل خارجي سابق لأوانه للأنبوب مع فشل لاحق لخط الأنابيب أو إجراء إصلاحات باهظة الثمن ثابتة.

لا يمكن وضع خط أنابيب باستخدام منتج مستقيم فقط ، حيث غالبًا ما يكون من الضروري تغيير اتجاهه أو فرعه. لهذه الأغراض ، يوفر المصنعون لتصنيع منتجات مختلفة الأشكال:

• الانتقالات؛
• دعامات ثابتة
• فروع المحملة
• عناصر على شكل Z
• مختلف الفروع ، إلخ.

يتم توفير المقاطع المستقيمة من المنتجات ، وصمامات الإغلاق (في معظم الحالات الصمامات الكروية) والتجهيزات من قبل الشركات المصنعة مع العزل الحراري المطبق بالفعل أثناء عملية التصنيع ، والتي لديها تصميم "أنبوب في الأنبوب".

من غير المحتمل أن تكون هذه المنتجات ضرورية لك عند إصلاح نظام السباكة والتدفئة في شقتك. ولكن من أجل توصيل الماء الساخن أو التدفئة إلى مبنى في الضواحي أو الاتصال بمصدر تدفئة رئيسي لتدفئة مستودع كبير ، فإن هذا المنتج ببساطة لا يمكن الاستغناء عنه.

إحكام إغلاق وصلات الأنابيب المغطاة بمواد وطرق عزل رغوة البولي يوريثان

أنابيب PPU هي تصميم حديث موثوق للغاية. يجب أن يتم تثبيت هذه المنتجات وفقًا للمؤشرات المعيارية وتوصيات الشركة المصنعة. إن تقنية وضع الأنابيب بسيطة للغاية ، ولكن يجب تنفيذها وفقًا لجميع متطلبات الجودة والسلامة. في حالة انتهاك القواعد ، من الممكن حدوث انخفاض في عمر الخدمة وعواقب سلبية أخرى. وفقًا لتوصيات الشركة المصنعة ، لا يمكن إجراء تقنية تركيب أنابيب PPU ، ولا سيما اللحام وختم الوصلات ، إلا في ظل ظروف درجة حرارة أعلى من الصفر وفي مستويات الرطوبة العادية. نظرًا لتقلبات الطقس ، ستحتاج إلى شراء خيمة تجميع خاصة مُدفأة يمكنها حماية منطقة العمل من أي طقس سيء.تتم عملية لحام الأنابيب مباشرة في أسفل الخندق. يتم لحام العناصر المستقيمة على الحافة ، وعند الانتهاء من العمل ، يتم وضع الأنابيب في مكانها.

رغوة البولي يوريثان

تتمتع هذه المادة بالعديد من المزايا التي تجعلها شائعة. PPU عبارة عن غلاف أو عازل له خصائص مفيدة: التوصيل الحراري ، فضلاً عن القدرة على عدم فقد هيكله لفترة طويلة.

يتم إنشاء رغوة البولي يوريثان هذه على أساس مكونين Izolan-45 و Voratek CD 100.

كما أن تحسين تقنية معالجة المواد البوليمرية يجعل من الممكن إنشاء أغلفة لعزل المنتجات بأقطار مختلفة. يمكن إجراء تركيب عازل رغوة البولي يوريثان لخط أنابيب جديد ولإصلاح جزء قديم أو جزء معين منه.

وصف أنابيب PPU

أنابيب PPU

يتم استخدام هذه المنتجات على نطاق واسع لوضع شبكات التدفئة في بيئة فوق الأرض وبيئة خالية من القنوات.

للوضع فوق الأرض ، يتم تصنيع الأنابيب بغلاف معدني واقي. للقناة - مع غلاف خارجي واقي من البولي إيثيلين منخفض الضغط.

يمكن أن يكون هناك نوعان من العزل: 1PPU و 2PPU. يتم استخدام هذا الأخير في المناطق ذات درجات الحرارة المنخفضة ، النوع الأول - في المناطق ذات المناخ المعتدل.

حول سرعة تركيب العزل الحراري

خطوط الأنابيب مع العزل

يتم تنفيذ العمل على تركيب العزل الحراري PPU بسرعة كبيرة ، خاصة عند مقارنته بالطرق الأخرى. في نفس الوقت ، هذه الطريقة سهلة وفعالة وغير مكلفة - خيار مثالي. إذا لزم الأمر ، فمن الممكن تشكيل عزل حراري بعناصر منفصلة. المواد سهلة القطع وملائمة لأنبوب معين.

يمكنك أيضًا إعادة استخدام الغلاف إذا لم تتأثر جودته في الاستخدام الأول. كل هذا يجعل مادة PPU - طريقة ممتازة لأداء عزل الأنابيب. يمكن تأكيد ذلك من خلال العديد من مقاطع الفيديو التي توضح العملية.

مد خط أنابيب باستخدام أنابيب PPU

تجدر الإشارة إلى أنه يجب تغطية أطراف العزل أثناء اللحام بمواد غير قابلة للاحتراق.

يتكون تثبيت منتج PPU من الخطوات الرئيسية التالية:

• على مسافة لا تزيد عن 300 مم من كل حافة للمنتج ، يتم تنظيف العزل الحراري ؛
• يتم إجراء وصلة ملحومة ، والتي يجب التحقق من قوتها دون فشل باستخدام كاشف عيوب محمول ؛
• يتم تركيب غلاف الانكماش الحراري على الأنبوب ؛
• يتم ملء التجويف الموجود أسفل الغلاف القابل للتقلص بالحرارة برغوة التثبيت ، وبعد ذلك يتم ترسيب الغلاف في مكانه عن طريق تسخينه ، وبالتالي ضمان إحكام الطبقة الخارجية للمفاصل.

عند إحكام إغلاق الوصلات ، يجب أن تدرك أنه نظرًا لحقيقة أن البولي إيثيلين ورغوة البولي يوريثان مواد قابلة للاحتراق ، يجب تغطية أطراف العزل المنزوع بأي مادة غير قابلة للاحتراق طوال مدة اللحام. لحماية الغلاف الخارجي ، على سبيل المثال ، يمكن استخدام قماش الأسبستوس.

في كثير من الأحيان ، يتم تركيب الأنابيب التي تحتوي على عزل حراري مثبت مسبقًا عن طريق الحفر الأفقي. في مستوطنة كبيرة ، يعد حفر طريق سريع به حركة مرور مزدحمة مشكلة كبيرة. ومع ذلك ، كيف يتم عزل الأنبوب إذا تم جره بالفعل من خلال ثقب أفقي في الأرض؟ وهنا يأتي المنتج الذي يحتوي على غلاف بولي إيثيلين للإنقاذ ، حيث يتم تثبيت العزل الحراري عليه مسبقًا.

ما هو عزل وصلات الأنابيب

تحدث المرحلة الأخيرة من بناء خط الأنابيب ، أي عزل وصلات الأنابيب ، عندما يتم وضع مادة عازلة - رغوة البولي يوريثان - في المنطقة المفتوحة بأكملها. يستخدم PPU أيضًا لعزل بقية طول الهيكل ؛ يتم تطبيق العزل في المصنع.

هناك نوعان من التقنيات لملء المفصل:

1. حشو الوصلات برغوة البولي يوريثان السائلة وتركيب أغطية أو وصلات ربط من فوم البولي يوريثان.

يمكن تسمية كل من الطريقتين الأولى والثانية بأنها عملية وفعالة.من بين مزايا الأصداف الصفات التالية:

• ينتج العديد من الشركات المصنعة أصداف بسماكات مختلفة ، مما يسمح لك باختيار العزل الحراري الأمثل لمنطقة مناخية معينة. سيكون العزل المقوى فعالاً حتى في درجات حرارة أقل من -100 درجة ؛ إنه نوع من رغوة البولي يوريثان هو الأكثر استخدامًا ، نظرًا لأن هذا البوليمر مقاوم للغاية للرطوبة والضغط والأضرار الميكانيكية ؛ عند استخدام غلاف رغوة البولي يوريثان المنتج في المصنع الظروف ، ويختفي الخطر صب غير متساو من البوليمر السائل. وتؤدي نقاط الضعف في العزل إلى التآكل المبكر للأنبوب الفولاذي تحت طبقة البوليمر.

يمكن عزل المفاصل عن طريق صب مادة البولي يوريثين السائل

في الوقت نفسه ، تظل تقنية التعبئة بالرغوة السائلة قادرة على المنافسة وتوفر التصاقًا عاليًا بطبقات العزل الموجودة.

نقوم بتوريد المواد والأنظمة التالية - انقر فوق النظام الذي تحتاجه

توفر EnergoIzolyatsia أغلفة صلبة من رغوة البولي يوريثان مصممة للعزل الحراري للمياه الساخنة وأنابيب التدفئة وخطوط أنابيب النفط وما إلى ذلك بقطر من 22 إلى 1020 مم.
قذائف PPU عبارة عن أسطوانات صلبة أو نصف أسطوانات أو شرائح بطول 1000 مم ، ...

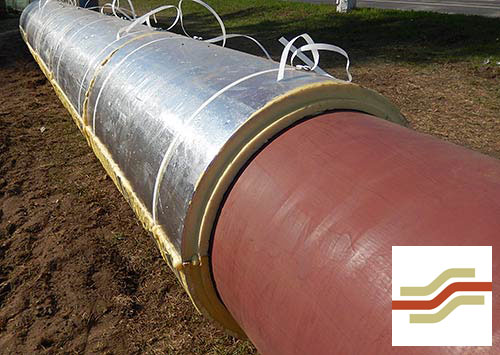

توفر EnergoIzolyatsia أغلفة من رغوة البولي يوريثان الصلبة مع طلاء رقائق معدنية ، مصممة للعزل الحراري لأنابيب إمدادات المياه الساخنة والتدفئة ، وأنابيب النفط ، وما إلى ذلك بقطر من 22 إلى 1020 مم.
غلاف PPU عبارة عن أسطوانات صلبة أو نصف أسطوانات أو أجزاء من ..

توفر EnergoIzolyatsia قذائف PPU صلبة مطلية بالفولاذ المجلفن ، مصممة للعزل الحراري لخطوط أنابيب التدفئة والمياه الساخنة ، وأنابيب النفط ، وما إلى ذلك بقطر من 22 إلى 1020 مم تقع في الشارع.
غلاف PPU عبارة عن أسطوانة صلبة ..

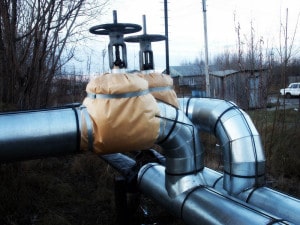

بالإضافة إلى أغلفة PPU ، توفر شركتنا أيضًا انحناءات رغوة البولي يوريثان للعزل الحراري للأنابيب ، بالإضافة إلى أغلفة PPU نفسها ، فهي متوفرة في الإصدارات التالية:
الانحناءات PPU بدون طلاء خارجي (بدون الكسوة)
الانحناءات احباط PPU
مغطاة الانحناءات PPU مع الألياف الزجاجية
جلد مجلفن ..

عرض 1 إلى 4 من 4 (الصفحات: 1)

قذيفة PPU
يمثل قاس
الأسطوانات أو نصف الأسطوانات أو المقاطع ، بطول 1000 مم ، وسماكة 30 مم ، مصممة للعزل الحراري لخطوط الأنابيب بدرجة حرارة تصل إلى + 120 درجة مئوية ، وأنابيب النفط ، وأنابيب الغاز ، إلخ. طلاء رقائق الألومنيوم والألياف الزجاجية والمعادن المجلفنة ومواد الطلاء الأخرى.

تأتي الخيارات الأكثر تكلفة مع أقفال طولية وعرضية ، أما الأقفال الرخيصة فهي تأتي فقط بحواف مسطحة بدون أقفال. صور القلاع أدناه في الصورة

من الضروري مراعاة الفروق الدقيقة في التثبيت: جامد!
هذا يعني أنك لن تنجح كما هو الحال مع - شد الأسطوانة في مكان ما عند الوصلة الملحومة. إذا كان المفصل الملحوم سميكًا وضرب منتصف الغلاف ، فقد تبرز حافة الغلاف بمقدار 5-10 مم. يجب قطع جميع المخالفات التي تتداخل مع التثبيت من الغلاف (تنظيفها) حتى لا تتداخل مع ملاءمة مريحة.

قبل تثبيت الأصداف على خط الأنابيب ، من الضروري اتخاذ تدابير لإعداد سطح الأنبوب ، ويجب تنظيفه من الأوساخ والحجم والصدأ وإزالة الشحوم والتجهيز.

طرق تثبيت شل:

إحدى المزايا التنافسية التي لا شك فيها لقذيفة PPU هي سهولة تركيبها. ومع ذلك ، مع كل بساطة عملية عزل خطوط الأنابيب ، يوصى بمراعاة التوصيات التالية:

1) يمكن تركيب قذائف PPU في أي وقت من السنة ، بشرط عدم هطول الأمطار ؛

يجب أن يكون الأنبوب جافًا!
- إذا سقطت الرطوبة تحت غلاف PPU ، فسوف تسبب تآكلًا متعددًا كما هو الحال في الدفيئة - مثال في الصورة:

2) قبل تثبيت أغلفة PPU ، من الضروري معالجة سطح الأنبوب المعزول باستخدام مادة أولية مقاومة للتآكل. يجب أن تكون التربة جافة!

3) عند الانضمام إلى نصف الأسطوانات والأغلفة نفسها ، من الضروري طلاء الوصلات بمادة لاصقة من مادة البولي يوريثين أحادية المكون لضمان أفضل مقاومة للماء. يتم وضع الغراء على أحد الأسطح ، ثم يتم معالجة السطح اللاصق بالماء المرشوشة. بعد ذلك ، يتم تركيب القذائف ذات التثبيت التكنولوجي ، في غضون يوم واحد ، باستخدام الضمادات. لا يزيد استهلاك الغراء عن 300 جم / م² ، الغلاف مُثبت بإحكام ، الاتصال سلس ، غير قابل للفصل ؛

4)تحميل سريع

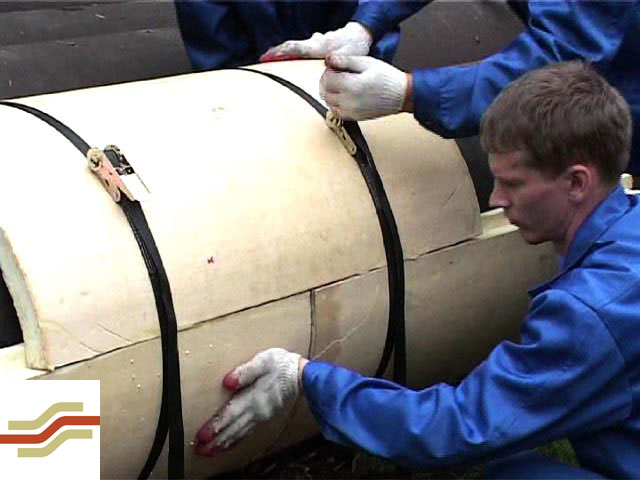

عن طريق تثبيت القذائف على الأنبوب برباطات بلاستيكية ، وشرائط معدنية ، وأسلاك حياكة. الوصول إلى الأنابيب التالفة والنواسير والشقوق التي يعاد استخدامها. يمكن شد الأسطوانات إما بمشابك بلاستيكية عادية يدويًا أو بشريط بولي بروبيلين خاص (12 و 19 مم) باستخدام أقفال بلاستيكية أو معدنية. في الحالة الأخيرة ، هناك حاجة إلى جهاز خاص - الموتر.

5) بالنسبة لأغلفة الرقائق ، بعد اكتمال التثبيت ، يوصى بلصق مفاصل الأقفال الطولية والعرضية بشريط احباط

الأهمية! يمكن استخدام قذائف رقائق معدنية بدون طبقة تغطية إضافية فقط في الداخل. وفقًا للمواصفة SP 61.13330.2012 ، من الضروري دائمًا عمل طبقة غطاء واقي في الشارع - إما أو

تكنولوجيا العزل PPU

ما هو عزل الأنابيب PPU؟ الاسم معقد ، والعملية بسيطة - مثل كل شيء عبقري. التصميم في الواقع عبارة عن أنبوب عادي ، ولكنه مغطى بطبقة خاصة تقلل من تآكل الأجزاء وتقلل من خسائر نقل الحرارة في الشبكة. تسمى مادة الطلاء رغوة البولي يوريثان ، ومن هنا جاء اسم المنتج - PPU.

تصنيع الهياكل

ما هي طرق تنفيذ عزل أنابيب PPU التي يمارسها المصنعون؟ يتم تطبيق الطلاء بطريقتين:

1. بمساعدة صنع "قذيفة".
2. من خلال الحشوة. وتسمى هذه التقنية أيضًا "الأنبوب في الأنبوب".

بعبارات بسيطة ، فإن العزل الحراري للأنابيب PPU هو نوع من "معطف الفرو" يتم ارتداؤه على غلاف القاعدة. إذن ، ما الذي يتضمنه مثل هذا الهيكل؟

• أعمق طبقة هي القاعدة الفولاذية ؛
• طبقة العزل الحراري المتوسطة - رغوة البولي يوريثان ؛
• الدرع الواقي.

كل شيء واضح في الموضعين الأولين ، ولكن ما الذي يستخدم كحماية للمنتجات؟ كل هذا يتوقف على مكان وتحت أي ظروف تجري الاتصالات. إذا مرت الشبكة فوق الأرض (وضع الهواء) ، يتم اختيار الفولاذ المجلفن كحماية ، عندما يعني تركيب النظام في الأرض استخدام غمد البولي إيثيلين.

من المهم أن تعرف! يجب حماية المنتجات المغطاة برغوة البولي يوريثان أثناء النقل إلى مكان التثبيت والتخزين في الهواء الطلق من التبلل في النهايات ، وإلا فقد يحدث ماس كهربائي في الأسلاك أثناء التثبيت. إذا كانت الأجزاء الداخلية للعناصر مبللة بالفعل ، فقم بتجفيف كل شيء جيدًا قبل الاستخدام.

فوائد طلاء PU

لطالما كانت الأنابيب التي تحتوي على عازل من رغوة البولي يوريثان شائعة ، ولكن بالنسبة لنا ، لا تزال هذه المنتجات تثير الفضول. تعرف على مزايا التصميم وتحديث مزرعتك.

إذن ، مزايا الشبكات ذات طلاء رغوة البولي يوريثان:

• زيادة في عمر الخدمة (مع التثبيت المناسب ، يمكن إطالة عمر النظام عدة مرات - حتى 30 عامًا) ؛
• تقليل فقد الحرارة أثناء نقلها (تقريبًا - ما يصل إلى 40٪) ؛
• سهولة التركيب (لا تحتاج إلى معدات متطورة لعزل أنابيب PPU ، حيث يمكن وضع هذه المنتجات التكنولوجية مباشرة في الخندق - دون استخدام الحلقات الخرسانية التقليدية أو بناء بئر) ؛
• تتيح لك ميزات التصميم تحديد أي جزء من مسار إمداد المياه وقع فيه حادث ؛
• عدم وجود مواد سامة في تكوين المنتج ، مما يجعلها المفضلة للمستخدمين الذين يلتزمون بالطبيعة في كل شيء ؛
• تقليل تكلفة إصلاح المسار ؛
• القضاء على مخاطر ترطيب النظام بسبب تكاثف الرطوبة ؛
• مقاومة درجات الحرارة العالية للمنتجات ، بحيث يمكن تركيبها حتى في المناطق ذات المناخ القاسي ؛
• إمكانية استخدام نظام مراقبة عن بعد لترطيب عناصر الشبكة.

ميزات وفوائد عزل رغوة البولي يوريثان

يتم طرح متطلبات متزايدة للمواد والتصميم ومد الشبكات ، والتي ترجع إلى ضغط العمل الكبير ودرجة حرارة المبرد. وتحدد خصائص العزل مستوى فقد الحرارة على الطريق. نقترح استخدام PPU - رغوة البولي يوريثان ، والتي تتميز بأداء العزل العالي. بالمقارنة مع المواد التقليدية المستخدمة في إنشاء مثل هذه الخطوط ، فإنه يوفر المزايا الأساسية التالية:

• تقليل فقد الحرارة حتى 40٪ ؛
• زيادة في عمر الخدمة - بالنسبة لـ PPU حوالي 30 عامًا بدلاً من 10-15 المعتاد ؛
• تخفيض تكاليف الإصلاح (3 مرات).

ما هي مزايا وعيوب الأنابيب

على الرغم من الموصلية الحرارية الجيدة والمتانة ، فإن أنابيب PPU لها مزايا وعيوب. دعونا نفكر بمزيد من التفصيل ما هي إيجابيات وسلبيات أنابيب PPU.

مزايا:

1. يحتوي عازل PPU على معامل توصيل حراري منخفض.
2. يمكن أن تتراوح درجة حرارة التشغيل من سبعين درجة إلى مائة وثلاثين درجة مئوية.
3. لوحظ قدرة معتدلة على امتصاص السوائل.
4. كثافة المادة ثابتة عند أعلى علامة.
5. تتراوح مدة الخدمة بدون إصلاحات كبيرة من خمسة وعشرين إلى ثلاثين عامًا.
6. يمكن أن يكون فقد الحرارة منخفضًا يصل إلى واحد أو اثنين بالمائة.
7. يراقب نظام المراقبة احتمالية حدوث تسرب.
8. توفير المال.
9. تتضمن مجموعة الأنابيب كل ما تحتاجه للتثبيت السريع - الانحناءات ، المحملات ، التركيبات والمعوضات.
10. عند مقارنتها بأنواع أخرى من مواد العزل الحراري ، ستكون أنابيب PPU أخف من الهياكل المماثلة مع عزل PPM أو APB.
11. عند استخدام الأنابيب ، لا يلزم اتخاذ تدابير إضافية لمكافحة التآكل.

ما هي عيوب أنابيب PPU:

• على الرغم من عمر الخدمة الطويل وتوافر جهاز التحكم عن بعد عبر الإنترنت ، فإن أنابيب PPU أيضًا عرضة للتآكل. نظرًا لحقيقة أن الأنبوب المعدني في غلاف واقٍ ، تصبح عملية التآكل أقل وضوحًا ؛
• لا تتجاوز المقاومة الحرارية للمادة العازلة مائة وثلاثين درجة ، مما لا يسمح باستخدام الأنابيب في شبكات التدفئة التي تعمل وفقًا لجداول درجات الحرارة المختلفة: مائة وأربعين إلى سبعين ومائة وخمسين إلى سبعين درجة. يمكن أن تتحمل الأنابيب تقلبات درجات الحرارة هذه ، بشرط أن يتم وضع طبقة إضافية عازلة للحرارة (على سبيل المثال ، طلاء ناقل أو خرسانة بوليمر) ؛
• رغوة البولي يوريثان ليست متينة بشكل خاص ولا مقاومة للإجهاد الميكانيكي ؛
• إذا وصلت الرطوبة إلى الطبقة العازلة للحرارة ، فمن الممكن حدوث تآكل سريع للأنبوب. نتيجة لهذا العامل ، من المستحيل استبعاد استخدام هيدروسيل إضافي (طبقة متينة من البولي إيثيلين) ؛
• في حالة تلف جزء معين من العزل أو ترطيبه ، يصبح من الضروري استبدال قسم شبكة التدفئة بالكامل. لا يمكن إصلاح عزل PPU بشكل منفصل ؛
• عزل PPU - مادة قابلة للاشتعال ؛
• يجب أن يكون كل خط أنابيب أو شبكة تدفئة مجهزة بأنظمة OEC لقياس محتوى الرطوبة في الطبقة العازلة.

أنواع عزل الأنابيب المجلفنة

في إنتاج أنابيب PPU ، يتم استخدام التكنولوجيا التالية:

1. يتم تجفيف الأنبوب الناقل المصنوع من الفولاذ وتنظيفه من الأوساخ والترسبات الكلسية والصدئة ، ويتم وضع دعامات الحلقة البلاستيكية عليه.
2. يتم توصيل موصل نحاسي من خلال فتحات الدعامات بطول قطعة العمل بالكامل.
3. ادفع الأنبوب الموجود على أجهزة التمركز في غلاف الزنك.
4. يتم إدخال المقابس في النهايات ، ويتم تسخين السطح ويتم سكب PPU السائل في الحلقة.
5. بعد مراقبة الجودة الفنية ووضع العلامات ، يتم إرسال الأنبوب إلى المستودع للتخزين.

يتم إنتاج الأنابيب ذات العزل الحراري PPU بقطر من 32 إلى 1420 مم (GOST 30732-2006) ، ويبلغ طولها لقطر الأنبوب الذي يصل إلى 219 مم في حدود 8-12 مترًا ، وبأقطار تزيد عن 273 ملم ، الطول 10-12 م.

لزيادة العمر التشغيلي للمنتجات ، يتم تغليف عازل الأنابيب المجلفن بشكل إضافي من الخارج بالطلاء والورنيش والبوليمر ومركبات العزل المائي (أساس البيتومين) ، وهي قابلة للتجديد أثناء التشغيل.

أرز. 7 موصلات على شكل GOST 30732-2006

يجب أن يكون طول طلاء الأنابيب مساويًا لطبقة البولي يوريثين بهامش 50 مم عند الحواف ، وتغطى نهايات الأنابيب والتجهيزات المصنوعة من مادة البولي يوريثين بمطاط البيتومين أو غيره من مواد العزل المائي. عند توريد أنابيب يصل حجمها إلى 426 مم ، يجب أن تحتوي على سلكين نحاسيين SODK موجودين قطريًا مع مقطع عرضي يبلغ 1.52 مم ، وإذا تجاوز القطر 530 مم ، يتم استخدام ثلاثة أسلاك لمدة 3 و 9 و 12 ساعة.

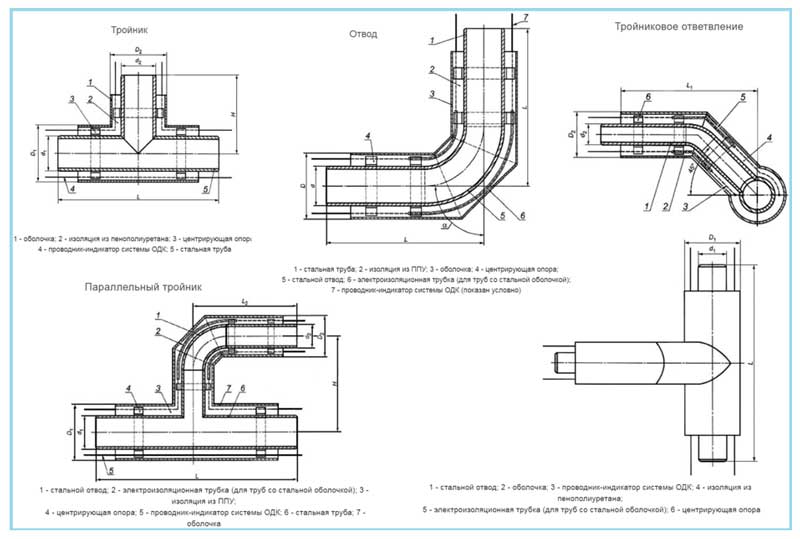

لتوصيل أقسام من الطريق السريع ، وتغيير اتجاهه وفروع الجهاز ، يتم استخدام مجموعة واسعة من التركيبات في شكل منحنيات ، وانتقالات ، ومحملات مع منافذ مستقيمة ومتوازية ، وتركيبات على شكل حرف S ، ومقابس وعناصر نهائية. يمكن أن تحتوي التركيبات على صمامات إغلاق وصمامات بوابة مدمجة ، وعمرها التشغيلي لا يقل عن 30 عامًا.

أرز. 8 تركيبات للانضمام عند مد خطوط الأنابيب

أنواع العزل للوصلات التناكبية لأنابيب PPU

يتم عزل وصلات الأنابيب PPU عن طريق ملء الحجم الكامل للوصل برغوة البولي يوريثان السائلة أو عن طريق تركيب وصلات أو أغلفة من رغوة البولي يوريثان. المواد المستخدمة لعزل وصلات أنابيب PPU هي رغوة البولي يوريثان. لها سمك صغير وموصلية حرارية ممتازة. في السابق ، أثناء تشغيل خطوط الأنابيب ، حدثت خسائر كبيرة في الحرارة بسبب الترطيب المستمر للمواد. في الوقت الحاضر ، تم حل هذه المشكلة بفضل استخدام قذائف رغوة البولي يوريثان لعزل وصلات الأنابيب.

مزايا قذيفة من PPU:

1. يمكن استخدام غلاف PPU في المناطق ذات الشتاء البارد. يمكنه تحمل درجات حرارة تصل إلى 130 درجة تحت الصفر.
2. هذا النوع من العزل الحراري لديه مقاومة عالية للرطوبة.
3. تتميز الصدفة بخصائص ممتازة لمقاومة التلف الميكانيكي.

تتمثل إحدى المهام الرئيسية في بناء خطوط الأنابيب في اختيار مجموعات عزل وصلات عالية الجودة. يتم توفير متانة التصميم مع إحكام إغلاق موثوق به للمثبتات. واحدة من أفضل الطرق لعزل السحابات هي استخدام غلاف يتقلص بالحرارة. يوفر التوحيد ونفس الخصائص الفيزيائية والميكانيكية للعزل الحراري.

الدليل

من خلال تقديم طلب توريد أنبوب حراري PPU في شركتنا ، يضمن كل عميل نهجًا فرديًا وكفاءة ودقة ووضوحًا في الوفاء بالالتزامات التعاقدية. نظرًا لأن مراحل إنشاء خط الأنابيب مرتبطة ارتباطًا وثيقًا بالتكوين الحالي ، يجب أن يتلقى عميلنا طلبه مع ضمان من حيث الجودة والتسلسل والكمية وفي الوقت المناسب. قد تختلف أسماء نطاق المنتجات والعلامات والرموز الأخرى لمؤسسات التصميم والشركات المصنعة المختلفة ، مما قد يتطلب توضيحًا إضافيًا وتنسيقًا لمحتوى مواصفات الطلب بين المستهلك ومكتب المبيعات. نحن نقدم متطلبات موجزة لرموز مجموعة المنتجات المستخدمة في مؤسستنا.

إذا كان من الضروري تعديل الأنابيب في موقع البناء ، يتم قطع غمد البولي إيثيلين أولاً في الاتجاه العرضي ، ثم لإزالة غمد جزء العزل الذي تمت إزالته ، يتم إجراء القطع في الاتجاه الطولي

يجب إيلاء اهتمام خاص لضمان ، في نفس الوقت ، نشر القشرة أبعد من الجزء المقطوع ، انظر في الآونة الأخيرة ، أصبح العزل الحراري لرغوة البولي يوريثان للأنابيب شائعًا بشكل متزايد لدى المستهلكين المحليين.

إذا كان من الضروري تعديل الأنابيب في موقع البناء ، يتم قطع غمد البولي إيثيلين أولاً في الاتجاه العرضي ، ثم لإزالة غمد جزء العزل الذي تمت إزالته ، يتم إجراء القطع في الاتجاه الطولي

يجب إيلاء اهتمام خاص لتجنب نشر الصدفة أبعد من الجزء المقطوع ، انظر الغرض من وضع أي نوع من الاتصالات هو تشغيل طويل الأجل وموثوق.

لتحقيق أفضل نتيجة ، من الضروري الامتثال للشروط - استخدام مواد حديثة عالية الجودة والامتثال لتقنية التثبيت. هذه هي الطريقة الوحيدة لضمان تشغيل خط الأنابيب على المدى الطويل ، دون المساس بسلامته والحاجة إلى الإصلاح. من أفضل العروض في سوق مواد البناء اليوم الأنابيب المصنوعة من رغوة البولي يوريثان العازلة. ليس من الصعب تركيب الأنابيب بعزل رغوة البولي يوريثان ، بغض النظر عن طريقة تطبيق طبقة العزل الحراري

الغرض من وضع أي نوع من الاتصالات هو تشغيل طويل الأمد وموثوق. لتحقيق أفضل نتيجة ، من الضروري الامتثال للشروط - استخدام مواد حديثة عالية الجودة والامتثال لتقنية التثبيت. هذه هي الطريقة الوحيدة لضمان تشغيل خط الأنابيب على المدى الطويل ، دون المساس بسلامته والحاجة إلى الإصلاح. من أفضل العروض في سوق مواد البناء اليوم الأنابيب المصنوعة من رغوة البولي يوريثان العازلة. ليس من الصعب تركيب الأنابيب بعزل رغوة البولي يوريثان ، بغض النظر عن طريقة تطبيق طبقة العزل الحراري.

تتمثل إحدى المهام الرئيسية التي تحدد جودة خط الأنابيب المصنوع من الأنابيب مع عزل رغوة البولي يوريثان في التثبيت الصحيح للمفاصل. يتم بيع هذه المنتجات مع شرائح غير معزولة على كلا الجانبين ، وهو أمر ضروري لسهولة الاتصال. إذا تم تنفيذ جميع الأعمال بشكل صحيح ، فسيتم حماية خط الأنابيب بشكل موثوق من التأثيرات البيئية العدوانية وسيظهر أقصى عمر خدمة. يعتمد تشغيل الخط بأكمله على جودة وصلات الأنابيب المانعة للتسرب في PPU. تحدث المرحلة الأخيرة من بناء خط الأنابيب ، أي عزل وصلات الأنابيب ، عندما يتم وضع مادة عازلة - رغوة البولي يوريثان - في المنطقة المفتوحة بأكملها. يستخدم PPU أيضًا لعزل بقية طول الهيكل ؛ يتم تطبيق العزل في المصنع. يمكن تسمية كل من الطريقتين الأولى والثانية بأنها عملية وفعالة.

المقاطع المفتوحة من أنابيب التدفئة المتبقية عند مفاصل أجزاء خطوط الأنابيب في عازل رغوة البولي يوريثان ، نقترح عزلها باستخدام أحد الخيارات الثلاثة لإغلاق وصلات GLC:. في الحالة الأولى ، يتم تشكيل التجويف أولاً باستخدام صفائح فولاذية رفيعة ملفوفة حول أغلفة الأنابيب ، من خلال الفتحة التي يُسكب فيها خليط من المكونات. بعد ذلك ، تتم إزالة الصفيحة الفولاذية ولصقها بشريط عازل حراري يتداخل مع الأصداف. بناءً على طلب العميل ، يمكن تضمين العناصر الفردية فقط في مجموعة عزل المفصل ، على سبيل المثال ، إذا كان مفتاح التسخين لا يحتوي على نظام UEC.

الغرض والمزايا الرئيسية للمنتجات

أنابيب PPU هي منتجات فولاذية عادية للسباكة أو التدفئة ، وهي مغطاة بطبقة عازلة من رغوة البولي يوريثان (رغوة البولي يوريثان) أثناء الإنتاج.

من أجل تثبيت خط الأنابيب في الأرض ، سيكون من المثالي اختيار أنبوب PPU حيث يتم حماية العزل الحراري بواسطة طبقة واقية من البولي إيثيلين (يسمى المنتج PPU PE) ، لوضع الهواء - يتم حماية العزل الحراري بواسطة طبقة من الجلفنة القديمة الجيدة. يتم تمييز هذه المنتجات في قوائم الأسعار بعلامة "OTs".

ومع ذلك ، من الصعب للغاية تفكيك الطبقة الخارجية ، المصنوعة على شكل شريط لا نهاية له ، يلتف حول المنتج. بناءً على هذا ، لا يمكنك أن تخاف من التخريب.

تشمل المزايا الرئيسية لأنبوب PPU على المنتجات التقليدية المعزولة بالحرارة ما يلي:

• انخفاض كبير في تكاليف التشغيل (9 مرات على الأقل) ؛
• انخفاض كبير في تكلفة الإصلاحات (3 مرات على الأقل) ؛
• انخفاض كبير في النفقات الرأسمالية أثناء البناء (1.3-1.5 مرة على الأقل) ؛
• زيادة عمر الخدمة (من 10-15 إلى أكثر من 30 عامًا) ؛
• تقليل فقد الحرارة (من 25-30٪ إلى 3٪) ؛
• انخفاض كبير في فترة بناء خط الأنابيب ؛
• إمكانية تحقيق التحكم عن بعد التشغيلي (نظام SODK) لترطيب عازل رغوة البولي يوريثان لأنبوب PPU.

تكنولوجيا تركيب غلاف قابل للتقلص بالحرارة

المواد والأدوات:

• كم رغوة البولي يوريثان.
• خط انابيب؛
• مفاصل بعقب لأنابيب PPU ؛
• موقد غاز
• محلول صابون
• سائل PPU
• كورك.

أولاً ، يتم وضع غلاف على أحد الأنابيب ، والذي يتم نقله بعد ربط الأنابيب إلى منتصف التثبيت. بعد ذلك ، تتم إزالة الغلاف الواقي منه. ثم ، باستخدام موقد غاز ، يتم تسخينه حتى يتقلص تمامًا. في نفس الوقت يأخذ شكل برميل. ثم تحقق من إحكام الربط داخل أداة التوصيل. للقيام بذلك ، يتم وضع سدادة في الفتحة ويتم حقن الهواء تحت ضغط 0.5 من الغلاف الجوي. نحتاج إلى فحص الضغط في خمس دقائق. يجب أن يبقى دون تغيير. إذا انخفض الضغط ، فأنت بحاجة إلى التحقق من جودة ملاءمة حواف أداة التوصيل. يتم إجراء الاختبار بمحلول صابوني.

لتركيب العزل ، من الضروري استخدام مواد عالية الجودة فقط ، وهذا سيزيد من عمر الخدمة ويضمن التشغيل الفعال لخط الأنابيب.

إذا كانت جودة الانكماش غير كافية ، فمن الضروري إجراء تثبيت أكثر كثافة. إذا لم يتغير الضغط ، فسيتم تثبيته بشكل صحيح. بعد ذلك ، تحتاج إلى سحب الفلين وصب رغوة البولي يوريثان السائلة. ثم يجب أن تكون رغوة البولي يوريثان رغوة وتتصلب. بعد ذلك ، يتم إغلاق الفتحات الداخلية بسدادات البولي إيثيلين. هم ملحومة على القابض. هذا يضمن مقاومة تسرب المياه والعزل الحراري لمفاصل خطوط الأنابيب.طريقة العزل بمساعدة أدوات التوصيل تحمي بشكل موثوق مثبتات الاتصالات من التأثيرات الخارجية العدوانية والرياح والأمطار والثلج والصقيع ، وكذلك من التلف الميكانيكي والتأثيرات الأخرى.

تصنع رغوة البولي يوريثان السائلة من عبوة رغوية خاصة تحتوي على بوليول وبولي أيزوسيانات. عند خلطها ، فإنها تشكل كتلة سائلة ، مما يؤدي إلى زيادة حجم الرغوة ، ثم تصلب. لعزل المفاصل عن طريق صب رغوة البولي يوريثان ، يتم استخدام عبوات الرغوة. إنهم يخففون البناة من الحاجة إلى تحضير المحلول وصبه بمساعدة الممرات في حاويات مختلفة. بفضل هذا ، يتم تنفيذ العمل بسرعة ، وتحسين جودة العمل والسلامة لصحة الإنسان.

إذا تعذر عزل السحابات عن طريق الصب ، فسيتم استخدام قذائف رغوة البولي يوريثان. يمكن استخدام الأصداف أيضًا عند إصلاح العزل المائي للمثبتات. تتمتع قذائف رغوة البولي يوريثان بعمر خدمة طويل ، ولا تسمح قوتها وصلابتها بتحولات العزل الحراري.

عزل الأنابيب

ليس سراً أن معظم المباني السكنية لدينا بها تدفئة مركزية ، فضلاً عن إمدادات المياه. لكن لهذا لا يكفي تسخين الماء إلى درجة الحرارة المرغوبة ، فلا يزال من الضروري توصيله بأقل قدر من فقدان الحرارة.

في السابق ، تم استخدام الصوف الزجاجي لهذه الأغراض. تم لف الأنبوب بطبقة من العزل الحراري. تم إصلاح الطبقة بسلك فولاذي. علاوة على ذلك ، تمت تغطية الأنبوب بصفائح من الصلب المجلفن من الأعلى. بمرور الوقت ، بدلاً من الجلفنة ، تم استخدام ملاط ​​الأسمنت العادي. لكن هذا النهج رافقه خسائر كبيرة في الحرارة.

ولم يتم استخدام الأنابيب المصنوعة من رغوة البولي يوريثان (PPU) على نطاق واسع إلا مؤخرًا. ثم تم اختراع قذائف الأنابيب كعزل حراري.
