إخفاء مواسير التدفئة في الحائط

فيديو

في هذا الفيديو ، سيشارك أحد المتخصصين معرفته ويخبرك بكيفية تثبيت نظام تدفئة منزلي بيديك:

اليوم ، يتم إنتاج إمدادات المياه باستخدام المواد الحديثة.

أصبح خط الأنابيب المعدني والبلاستيك خيارًا مناسبًا جدًا لاستخدام هذه المنتجات لإمداد الماء البارد والساخن ، فضلاً عن التدفئة. ومع ذلك ، تجدر الإشارة إلى أنه عند تركيب الأنابيب المعدنية والبلاستيكية بيديك ، سيكون من المناسب تثبيت علب التروس بشكل إضافي. هذا النوع من الأنابيب لا يحب انخفاض الضغط في النظام ، فالمخفضات تعادل هذا الضغط.

مخطط توزيع أنابيب المياه.

السحابات والمواد الأخرى

بالإضافة إلى الأنابيب نفسها ، من الضروري التحضير مسبقًا للتثبيت:

1. مواد التركيب:
   • مقاطع التثبيت المصنوعة من البلاستيك أو المشابك لأنابيب البولي بروبلين ذات القطر المحدد ؛
   • مسامير وتد.

1. أدوات:
   • شاكوش؛
   • تدريبات؛
   • مفك صليب
   • مقص أو سكين لقطع الأنابيب ؛
   • الروليت.
   • مستوى؛
   • علامة.

مقاطع - معناها وخواص التثبيت

المشبك مصنوع من مادة خاصة - نايلون. لها خصائص مفيدة مثل مقاومة الحرارة العالية ومقاومة الإجهاد الميكانيكي.

من بين الخصائص التقنية للمقطع ، يجب الانتباه إلى القطر ، ويجب أن يتوافق مع حجم القطر الخارجي لأنبوب البولي بروبيلين. تثبيت المقاطع له قواعده الخاصة ، والتي تعتمد على تنفيذها مدة خدمة نظام الاتصال النهائي

مقطع واحد ومقطع مزدوج

المشكلة الرئيسية التي يجب ألا تفوتها هي حجم الخطوة بين المقاطع. إذا قمت بتثبيت المقاطع على مسافة بعيدة جدًا ، فهناك خطر حدوث انحراف عند نقاط الدعم.

عند تثبيت نظام اتصال مع أنبوبين متوازيين ، استخدم مشبكًا مزدوجًا.

الملعب الصحيح بين المقاطع

متى يتم استخدام المشابك؟

يوصى بربط أنابيب البولي بروبلين بالجدار بمشابك في الحالات التي يكون فيها من الضروري تركيب أنابيب ذات قطر كبير بوزن ثقيل إلى حد ما. المشابك عبارة عن تصميم ربطة عنق لولبية مع بطانة داخلية من المطاط ضرورية لامتصاص الاهتزازات. ونتيجة لذلك ، فإنهم يمسكون الأنبوب بإحكام حتى في حالة حدوث اهتزازات قوية.

تم تجهيز المشابك مع وتد ودبوس. يمكن أن يكون الحامل مصنوعًا من المعدن أو البلاستيك. عند وضع أنابيب البولي بروبلين ، من الأفضل اختيار مشابك من مواد خام مماثلة: بهذه الطريقة ستضمن نفس مؤشرات القوة للهيكل بأكمله. يمكن أن يكون تركيب السحابات جامدًا أو عائمًا:

• يتم إجراء التثبيت الصلب عن طريق إحكام شد المشبك حول الأنابيب. مطلوب وصلة ربط صلبة في الأماكن الموجودة أسفل الجرس. بسبب التثبيت الجامد ، يتم استبعاد إمكانية إزاحة نظام الاتصال.
• يشير التثبيت العائم إلى وجود فجوة بين الأنابيب والمشابك. يتم إحكام التثبيت بحيث تترك إمكانية حرية حركة الأنبوب. توفر إمكانية التنقل في أداة التثبيت إمكانية تمدد الأنابيب أثناء تقلبات درجات الحرارة.

كيف يتم توصيل المشبك

مطاردة الجدران القرميدية مع ثقب

المثقاب عبارة عن أداة بناء متعددة الاستخدامات يمكن استخدامها لحفر الثقوب وإخراج المواد الصلبة - بفضل هذه الخصائص ، يمكن للأداة أن تدق بشكل فعال قنوات أنابيب السباكة أو التدفئة. ترتيب العمل على النحو التالي:

1. حفر Pobeditovy للخرسانة بقطر 8 أو 10 مم. في وضع التثقيب ، فإنه يصنع سلسلة من الثقوب بالعمق المطلوب بطول الخطين بالكامل ، ويمكن اختيار الخطوة بشكل تعسفي ، ولكن كلما كانت المسافة بين الثقوب أصغر ، كانت حواف الستروب أفضل.
2. بعد ذلك ، يتم إدخال فوهة على شكل الأشياء بأسمائها الحقيقية في المثقاب ، وتحويلها إلى وضع التأثير ، ويتم ضرب الطوب بين الأخاديد المحفورة ، والتحكم في العمق بقطعة الأنابيب.
3. عند الانتهاء من العمل ، يتم تنظيف ستروب من الغبار والحطام الأجنبي ؛ لهذا ، يمكنك استخدام مكنسة كهربائية منزلية.

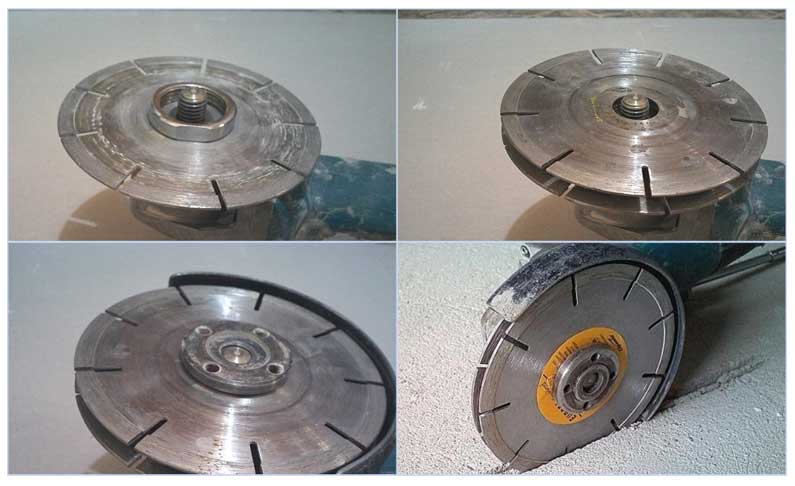

أرز. 8 جلاخة زاوية مع قرصين

تقنية البوابات باستخدام أدوات البناء المختلفة

عند اتخاذ قرار بشأن كيفية حفر جدار في الحمام أسفل الأنابيب أو عمل قنوات في الأرضية من أجل تشغيل أنابيب التدفئة الساخنة من خلالها ، يلجأون إلى تفكيك العمل باستخدام الأساليب والأدوات التالية.

المطرقة والإزميل

طريقة قديمة مناسبة للعمل في الجدران المصنوعة من مواد البناء اللينة (كتل سيليكات الغاز ، الخرسانة الرغوية ، الجبس الجبس). أثناء التثبيت ، في البداية ، يتم إخراج أخاديد خاصة على طول خطي قناة بعمق حوالي 10 مم ، ثم تتم إزالة المادة بين الخطوط المثقوبة ، وبعد ذلك تتكرر العملية عدة مرات حتى يتم الحصول على العمق المطلوب.

ثقب

للعمل مع الناخس ، يستخدمون فوهة بناء خاصة على شكل ملعقة ؛ تُستخدم الأداة لثقب أي نوع من الجدران. العيب الرئيسي للثقب هو المظهر غير الجمالي للقناة المثقوبة وكمية كبيرة من الحطام الزائد - أثناء التشغيل ، يتم إخراج المواد خارج المحيط الخارجي للقناة.

لذلك ، لتحسين العمل ، قبل استخدام أداة الثقب ، يتم قطع حدود الومضات باستخدام طاحونة زاوية (طاحونة) أو حفر ثقوب بالعمق المطلوب فيها بزيادات تبلغ حوالي 10 مم.

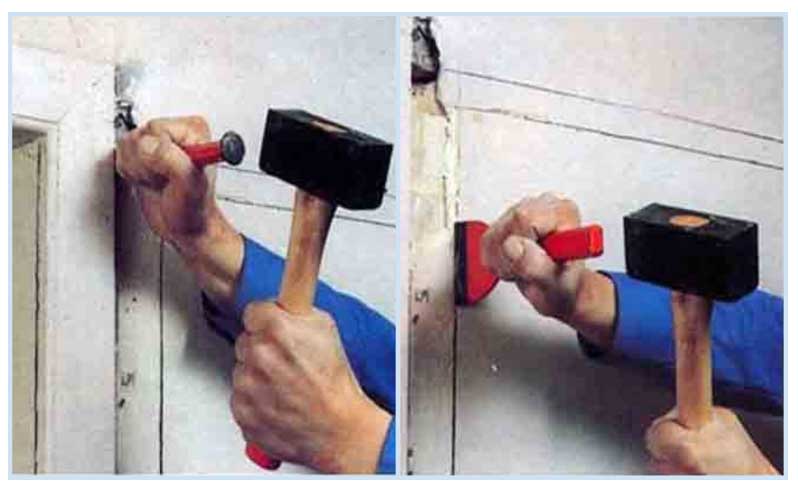

أرز. 4 المطاردة بالمطرقة والإزميل

البلغارية

عند العمل بمطحنة لقطع الجدران الخرسانية أو القرميدية ، يتم استخدام أقراص خاصة مطلية بالماس للخرسانة. تعتبر المطحنة أداة خطرة ، لذلك من الضروري استخدام غطاء واقي على الجسم عند العمل بها.

بمساعدة طاحونة الزاوية ، يتم قطع حتى خطوط عميقة على طول محيط ستروب ، وبعد ذلك يتم إخراج المادة بينهما بإزميل أو ثقب.

العيب الرئيسي للعمل مع جلاخة الزاوية هو المحتوى العالي من الغبار في الهواء ؛ يجب استخدام نظارات الغبار والملابس الضيقة وجهاز التنفس الصناعي للحماية.

وضع أنابيب البولي بروبلين في الحائط

في كثير من الأحيان ، تفسد أنابيب المياه والصرف الصحي الموجودة على طول جدران الغرفة مظهرها. لذلك ، يهتم الكثيرون بكيفية وضع أنابيب البولي بروبلين في الحائط.

يجب أن يتم ذلك بعناية وبشكل متعمد ، مع مراعاة جميع العواقب المحتملة لمثل هذا التنكر.

هل من الممكن لبنة أنابيب البولي بروبلين في الجدران؟

هذه الأنابيب مصنوعة من مادة مقاومة للمواد الكيميائية ولا تخاف من التآكل. يتم التثبيت عن طريق اللحام ، ويكون الاتصال من قطعة واحدة ومتجانسة. في ظل هذه الحالة ، ليست هناك حاجة إلى تشديد الاتصال باستمرار ، والذي يجب أن يتم باستخدام الأنابيب المعدنية. لذلك ، يمكن تركيب أنابيب البولي بروبلين في الجدار ، ومع ذلك ، إذا تم استيفاء شرط مطابقة نوع الأنبوب مع سائل التبريد من حيث الضغط ودرجة الحرارة. بالنسبة للأنابيب التي تحتوي على الماء الساخن ، تحتاج إلى ترك المساحة اللازمة لتوسيعها.

قواعد تركيب الأنابيب المخفية

1. يجب أن يكون النظام المخفي في الجدار صلبًا قدر الإمكان ويجب أن يكون به أقل عدد ممكن من التوصيلات.

2. يجب أن تكون عناصر التوصيل لخط الأنابيب من نفس مادة الجزء الرئيسي وأن يكون لها نفس هامش الأمان أو حتى أكبر منه.

3. يجب عزل جميع الأنابيب الموجودة في الجدار حرارياً. هذا يمنعهم من التعرق. أيضًا ، سيعطي مثل هذا الإجراء الأنابيب فرصة مجانية للتوسع والتضييق.

4. لا تنسى ترك حرية الوصول إلى المراجعة وإغلاق الصمامات وما شابه ذلك قبل إخفاء الأنابيب. يمكنك إغلاق الفتحات بفتحات سباكة خاصة ، والتي يوجد العديد منها للبيع وأحجامها مختلفة جدًا.

عملية اخفاء الأنابيب في الحائط

1. إن تضمين أنبوب بولي بروبيلين في الجدار يوفر إمكانية مطاردة الجدار. دعنا نقول على الفور أن البوابات الأفقية لجدران الألواح محظورة. ينطبق هذا أيضًا على جدران القرميد الموضوعة في نصف قرميد ، لأن هذا السُمك غير كافٍ لمثل هذا العمل.

2. عمل استراحات خاصة في الحائط. هذا ما هي الومضات. سيتم إزالة أنابيب الصرف الصحي والمياه فيها. لهذا الغرض ، يتم استخدام طاحونة أو مثقاب.

3. ضع علامة بقلم رصاص. ضع قرصًا خاصًا على المطحنة لقطع الحجر. للعمل بمساحة كبيرة ، من المعقول شراء قرص بأسنان ذات رؤوس ماسية.

4. تصرف بإحدى طريقتين. باستخدام المطحنة ، اسلك سطرين ، وقم بقصهما في نفس الوقت إلى العمق المطلوب. ثم استخدم إزميلًا للتخلص من كل الفائض. يمكنك أيضًا القيام بذلك: قص الخطين المميزين بمطحنة واستخدم ثقبًا لتوصيلهما بخط واحد. هنا تحتاج إلى فوهة خاصة على شكل ملعقة.

5. يوجد فوهة خاصة للعمل مع المثقاب. إنه مصمم خصيصًا لمطاردة الحائط. شرائها يلغي الحاجة إلى ترميز القناة المستقبلية.

6. قم بتركيب أنابيب البولي بروبلين في الأخاديد المشقوقة. إذا خرج الثقب الموجود في الحائط أكثر من الأنبوب ، فلا بأس بذلك. يجب أن تكون أخاديد أنابيب الماء الساخن بالفعل أوسع من الأنبوب نفسه. بعد تثبيت الأنابيب في الأخاديد ، يتم تثبيتها بالأسمنت ، ويتم لصق الجدار بحيث يكون متساويًا تمامًا.

ميزة الأنابيب البلاستيكية

• الأنابيب البلاستيكية ، على عكس الأنابيب المعدنية ، غير معرضة للتآكل ، وبالتالي فهي صديقة للبيئة ، وأثناء التشغيل ، لا تسد أو تهتز أو تهتز.
• البلاستيك هو مادة عازلة للكهرباء ولا يمر بها التيار الكهربائي - السلامة الكهربائية. نتيجة لهذه الخاصية ، يمكن استخدام الأنابيب لتمديد الكابلات.
• يتحمل درجات الحرارة المرتفعة (حتى 95 درجة) ولا يسخن مما يضمن فقدان حرارة منخفض.
• الأنابيب البلاستيكية أخف وزنا وأكثر مرونة من الأنابيب المعدنية.
• الربحية ، نظام إمداد المياه المُجمع من أنابيب البوليمر يكلف 15-20٪ أرخص من نفس النظام المصنوع من الأنابيب المعدنية. تبلغ مدة خدمة هذه الأنابيب حوالي 50 عامًا.

بناءً على ما سبق ، يمكننا استخلاص النتيجة التالية: تعتبر الأنابيب البلاستيكية بديلاً ممتازًا لأنابيب الصلب والحديد الزهر ، وهي مناسبة تمامًا لأنظمة التدفئة والمياه الباردة والساخنة.

لتركيب الأنابيب البلاستيكية ، هذه المعدات الكبيرة ليست مطلوبة ، ويمكن لأي شخص تقريبًا تجميعها. الشيء الرئيسي هو مراقبة بعض الفروق الدقيقة والالتزام بتسلسل الإجراءات بحيث يعمل النظام لفترة طويلة ولا يسبب مشاكل أثناء التشغيل.

لإكمال العمل سوف تحتاج:

• روليت.
• قلم رصاص ناعم أو قلم تحديد ؛
• قطع الأنابيب الخاصة
• التجريد (في حالة استخدام الأنابيب المقواة بالرقائق المعدنية) ؛
• والاهم مكواة لحام (ماكينة لحام) مع فوهات.

كيف يتم لحام أنابيب البولي بروبلين بشكل صحيح؟

الآن أهم نقطة هي كيفية لحام أنابيب البولي بروبلين بشكل صحيح. بادئ ذي بدء ، قمنا بتعيين درجة حرارة التشغيل المطلوبة على آلة اللحام ، ونصلح فتحات القطر المطلوب ، وقمنا بتشغيلها من أجل التسخين. أثناء تسخين مكواة اللحام ، قم بإعداد الأنابيب والتجهيزات.

• نقيس ونقطع الأنبوب بالطول المطلوب. عند استخدام الأنابيب المقواة ، يجب تنظيفها ؛
• الكحول ، يقلل من المفاصل.
• نقيس عمق التركيب وننقله إلى الأنبوب ناقص 2 مم ؛
• في التفاصيل ، نلاحظ محاذاة المحاذاة للموقع الصحيح.

لقد نظرنا بالفعل في عملية أكثر تفصيلاً لحام الأنابيب البلاستيكية.

تم تسخين الجهاز ، والآن ننتقل مباشرة إلى اللحام:

• بأخذ الأنبوب والتركيب باليد ، أدخله في نفس الوقت في الفتحات ، والأنبوب إلى العلامة ، والتركيب في المحطة.نقوم بتسخين الوقت المناسب ، لكل قطر وقت مختلف (عادة ما يكون هناك طاولة على غلاف الحقيبة من الجهاز).
• في نهاية فترة الإحماء ، نخرج الأجزاء من الفتحات ونربطها بسلاسة ، ونجمع علاماتنا من أجل المحاذاة.
• نصلح الاتصال حتى يبرد.

لتحقيق أفضل نتيجة لحام ، يُمنع منعًا باتًا تدوير الأجزاء أثناء عملية اللحام.

هل من الممكن إخفاء أنابيب البولي بروبلين في الحائط؟

هل من الممكن إخفاء الأنابيب البلاستيكية في الحائط؟ إذا اتبعت بعض الإرشادات ، نعم.

• يجب أن يكون للأنبوب أقل عدد ممكن من الوصلات ، وأن يكون صلبًا قدر الإمكان ؛
• جميع العناصر مصنوعة من نفس المادة ؛
• يجب عزل الأنابيب حرارياً ؛
• يجب أن يظل الوصول إلى الصنابير وأجهزة القياس مجانيًا.

كيف يتم تركيب أنابيب البولي بروبلين في الحائط؟

• تحتاج أولاً إلى عمل ترميز ؛
• علاوة على ذلك ، وفقًا للترميز ، يتم عمل الومضات ؛
• قم بتوصيل الأنابيب وتركيبها في مكان مُجهز ؛
• بعد ذلك يأتي عمل الرسم.

كيف تقطع فتحة في سقف ممتد لأنبوب؟

عند تثبيت سقوف متوترة ، يصبح من الضروري تجاوز الأنابيب. كيفية قطع ثقب في سقف ممتد لأنبوب دون إتلافه. للقيام بذلك ، يتم إجراء شق على قماش العمل ، ويتم تقويته بطبقة خاصة تحمي السقف من الانتشار.

من الأفضل صنع التراكب من 1-2 مم. بلاستيك. قطع مستطيل بعرض 1.5 سم. من قطر الأنبوب. طول المستطيل يساوي المسافة من الرغيف الفرنسي إلى الحافة الخارجية للأنبوب ، زائد 1.5 سم. ارسم خطًا في الوسط. على جانب واحد من المستطيل ، نرسم دائرة أكبر من قطر الأنبوب بمقدار 4-6 مم. على مسافة 3-5 ملم. من الدائرة نرسم نصف دائرة ، نخفض منها الخطوط إلى الحافة المقابلة ، ونحصل على الجزء الخارجي من الحلقة. الآن قمنا بقص كل شيء بعناية ، وتراكب الحلقة جاهز.

أسهل طريقة لتجاوز الأنبوب هي تثبيت البطانة على السطح الخارجي للقماش. القماش بأكمله مدسوس في الرغيف الفرنسي ، لا يصل إلى 20-25 سم. على الأنبوب على كلا الجانبين. علاوة على ذلك ، في وسط الأنبوب ، يتم قطع القماش بعناية ووضعه في مكانه. الآن نضع حلقة التراكب على الأنبوب ونلصقها على القماش. كل شيء جاهز.

مواد وأدوات للتثبيت

لإجراء التثبيت ، ستحتاج إلى ما يلي:

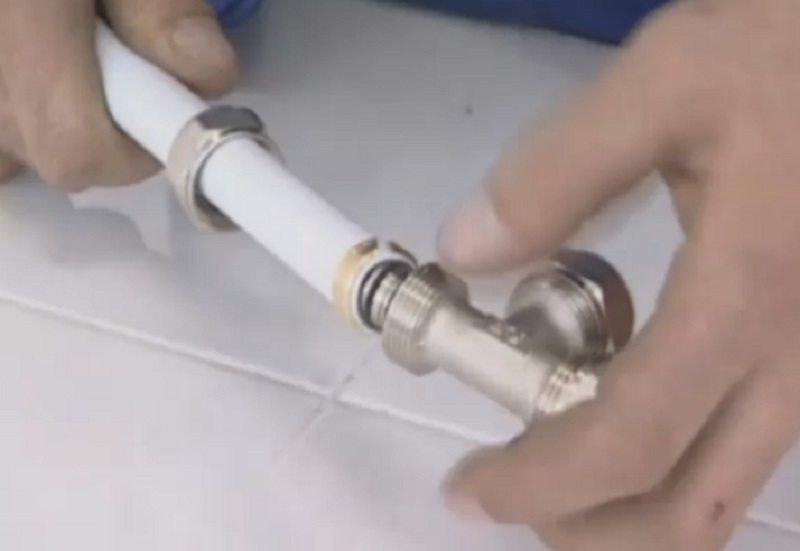

جهاز الانابيب المعدنية والبلاستيكية.

• قاطع مواسير أو منشارا للمعدن بأسنان رفيعة ؛ سكين بناء ؛ مطرقة ؛ مغزل داخلي وخارجي ؛ مجموعة من الشدات القابلة للتعديل ؛ تركيبات ، صواميل ، حلقات ، مشابك تثبيت ؛ معايرة ؛ كماشة ؛ مثقاب ؛ مسامير ، براغي ذاتية التنصت ، مسامير (لـ ارفاق مقاطع).

تشمل مزايا الأنابيب المعدنية والبلاستيكية ما يلي:

• سهولة التركيب ؛ سعر منخفض ؛ القدرة على العمل لفترة طويلة في درجات حرارة عالية ؛ قوة ميكانيكية ؛ معامل منخفض للتمدد الحراري ؛ عمر خدمة طويل (50 عامًا) ؛ عدم وجود رواسب معدنية ؛ مقاومة التآكل ؛ جاذبية جمالية.

ميزات منتجات البوليمر

كما هو معروف حتى من مقرر الفيزياء المدرسية ، عندما يتم تسخين المواد ، فإنها تبدأ في الزيادة في الحجم. يرتبط هذا ارتباطًا مباشرًا بالمنتجات البلاستيكية ، كما أن درجة الحرارة المرتفعة تجعلها بلاستيكية.

عند تركيب خطوط أنابيب للمياه الباردة ، لا يمكنك أن تأخذ في الاعتبار معامل التمدد (لمزيد من التفاصيل: "الحساب الأولي للتمدد الحراري لأنابيب البولي بروبلين"). في الوقت نفسه ، عند ترتيب هيكل التدفئة ، يجب أن تؤخذ هذه الفروق الدقيقة في الاعتبار.

هذا هو الظرف الذي يجعل العديد من الحرفيين في المنزل يشككون في إمكانية وضع أنابيب البولي بروبلين في الجدار ، والتي ، عند بدء تشغيل خط الأنابيب الساخن ، ستبدأ في الإطالة والتوسع.

يثير هذا سؤالًا منطقيًا حول ما إذا كانت مواد التشطيب التي يتم فيها غلق عناصر النظام الهندسي لن تتضرر.

يؤكد الخبراء أن منتجات الأنابيب المعدنية ، التي تتوسع قليلاً ، يمكن ببساطة دمجها في طبقة من المواد ، ولكن لإخفاء أنابيب البولي بروبلين في الحائط ، يجب عليك الالتزام التام بتقنية التركيب (لمزيد من التفاصيل: "الأنواع ، الخصائص تركيب أنابيب البروبيلين بيديك "). خلاف ذلك ، ستتم تغطية زخرفة الغرفة بالشقوق ، ومن المرجح أن يسقط طلاء البلاط.

افعل ذلك بنفسك مطاردة الجدار للأنابيب

بعد وضع خطة لوضع خط الأنابيب ، مع الأخذ في الاعتبار حقيقة أن جميع الفروع والتغييرات في الاتجاه في الخط تتم بزوايا قائمة ، يبدأون في وضع العلامات. يتم تنفيذ العمل بالتسلسل التالي:

1. للتحقق من وجود أسلاك مخفية في منطقة العمل ، إذا لم يكن هناك تخطيط ، يمكنك استخدام جهاز خاص للعثور على الأسلاك.
2. باستخدام قلم البناء والمستوى ، يتم رسم خطين على الحائط يتوافقان مع عرض الأنابيب بهامش صغير. إذا تم استخدام عازل حراري على خط أنابيب به ماء ساخن ، فسيتم زيادة عرض القناة وفقًا لذلك.

1. في نهاية تعليم الجدران بمساعدة مستوى المبنى وشريط القياس والقلم الرصاص ، يمكنك البدء في المطاردة ، ويتم استخدام الأدوات المذكورة أعلاه أثناء العمل.

إذا كنت بحاجة إلى بوابة ، فهناك العديد من الخيارات لكيفية تنفيذ هذا الإجراء بشكل أكثر فعالية ، للعمل يمكنك:

• استخدم خدمات المتخصصين المعينين ، وتتراوح تكلفة المتر الطولي من ستروب ، اعتمادًا على معاييرها ، ومواد الحائط والمنطقة ، من 5 دولارات أمريكية. لكل متر تشغيل.
• في حالة عدم توفر الأداة المناسبة ، يمكنك استئجارها والقيام بالعمل بنفسك ، مع توفير بعض المال.
• إذا كان لديك المثقاب الخاص بك والفوهات اللازمة لذلك ، فلا يمكنك اختراق الجدار بنفسك إلا باستخدام هذه الأداة. إذا كان هناك مطحنة فقط ، فإنهم يقطعون الجدار بها ، وسيتعين إخراج المادة يدويًا بإزميل ومطرقة.

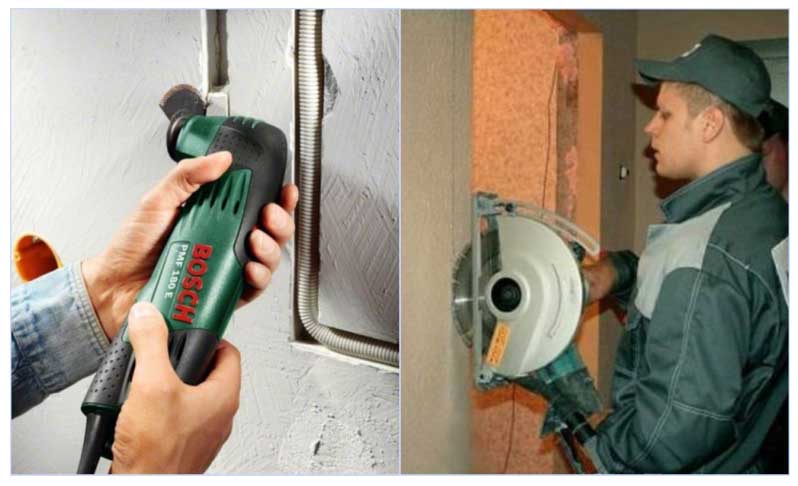

أرز. 6 ـ قطع قناة بمطحنة بشفرة ماسية

وضع مخفي لأنابيب التدفئة

إيجابيات وسلبيات الجوانات المخفية

الميزة غير المشكوك فيها لهذه الطريقة هي أنه لا داعي للخوف من أنه أثناء تصميم الغرفة ، لن تكون أنابيب التدفئة قادرة على التناغم بشكل متناغم مع الداخل.

مساوئ تركيب التدفق:

• كثافة اليد العاملة.
• وجود فقدان الحرارة ، لأنه حتى مع عزل الأنابيب عالي الجودة ، يتم إنفاق جزء من الحرارة على تسخين الهيكل ، والذي يؤدي في نفس الوقت وظائف الحماية والتزيين.
• تعقيد الصيانة المرتبط بالحاجة إلى تفكيك الهياكل الوقائية والزخرفية للوصول إلى مناطق الطوارئ ؛
• ارتفاع السعر بسبب الحاجة للمزيد من المواد.

يتم وضع أنابيب التدفئة المخفية في الأرضية قبل صب ذراع التسوية

تقنية التمديد الخفي لأنابيب التسخين

يتم تركيب أسلاك أنابيب التدفئة بعد تثبيت جميع المشعات على الجدران. لفترة الانتهاء من العمل ، لا تتم إزالة عبوة المصنع من المشعات.

مراحل انتاج العمل:

1. التحضير ، بما في ذلك اختيار نوع التسخين. لتركيب نظام مع الدوران القسري ، فإن وضع أنابيب التدفئة تحت الأرض أو في هيكل الجدار هو الأنسب. مع الدوران الطبيعي ، يتم وضع أنبوب الحقن خلف سقف معلق ، ويتم وضع منحدرات الصاعد وخط الأنابيب السفلي في الحائط.
2. تأشير خط الأنابيب المنتج على الجدران.
3. إعدام القوية. أولاً ، بمساعدة طاحونة ، يتم تعيين حدودها ، ثم يتم التخلص من القوية نفسها باستخدام أداة ثقب.

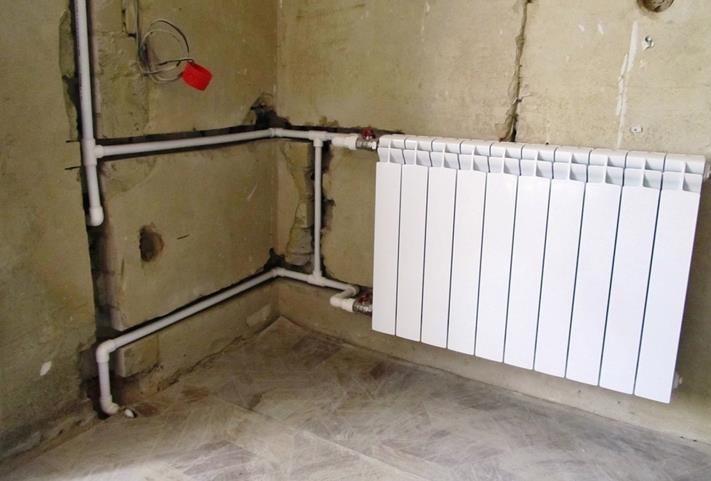

مد أنابيب التدفئة في البوابة

1. لوحة الأسلاك. يتم تثبيت أنابيب التسخين في الستروب بمشابك.

يجب أن نتذكر أن استخدام الوصلات القابلة للفصل ، مثل الوصلات مع الصواميل القابلة للفصل ، والمفاصل كوليت للأنابيب المعدنية والبلاستيكية ، مع الأسلاك المخفية غير مقبول.

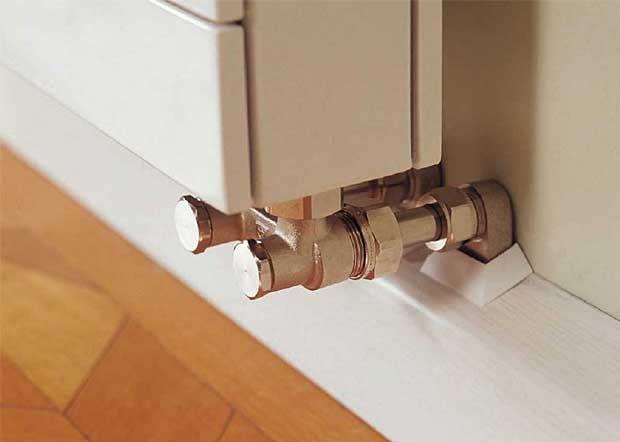

1. توصيل خط الأنابيب بأجهزة التدفئة.
2. يتم الضغط ، وفقًا للمعايير الحالية ، تحت الضغط.

مع الأسلاك المخفية ، يجب ملء الأنابيب فقط بعد الاختبار الهيدروليكي (اختبار الضغط) لنظام التدفئة.

1. تزيين أو غمر. قبل البدء في العمل ، يجب عزل الأنابيب. يمكن عمل الزخرفة بالطرق التالية:

• التجصيص - إحكام غلق الستروب بمحلول منخفض القوة من الرمل والأسمنت أو الجص القائم على الجبس.
• يمكن تزيين أنابيب التدفئة في الجدار بجدران دريوال. يتم لصق شرائح الحوائط الجافة بجص الجبس. المعجون اللاحق يخفي تماما القوية.
• صناديق دريوال التي لا تتطلب إتلاف الجدران. يتم استخدامها في كثير من الأحيان ، لأن استخدامها يلغي الحاجة إلى تدمير النهاية في حالة حدوث عطل.

تزيين أنبوب التدفئة بصندوق

يجب أن يتم إنهاء خط الأنابيب فقط عندما يكون نظام التسخين بأكمله تحت الضغط ، والذي يحاكي "سلوكه". يتيح لك إجراء التعديلات اللازمة تحقيق الحد الأدنى من تأثير قوى التشوه على النهاية الزخرفية.

التحضير للتثبيت

المهمة الأولى هي وضع رسم تجميعي للطرق السريعة المستقبلية. في الواقع ، يجب تنفيذ خطة خط الأنابيب مع مراعاة جميع التوصيلات والصنابير والخزانات التكنولوجية والصمامات. يساعد التخطيط التفصيلي على تجنب التوصيلات الزائدة عن الحاجة وإهدار المواد ، حيث يتم تحديد الأجزاء المطلوبة مسبقًا وبأي كميات.

يجب التخلص من جدران التثبيت المخفي للأنابيب ، أي يجب قطع القناة بالخرسانة لوضع خط الأنابيب. يُنصح بتحديد منطقة العمل مسبقًا من أجل إنشاء قناة متساوية وعالية الجودة.

من المستحسن أن تأخذ في الاعتبار أنه لا ينصح بمطاردة الجدران في المنازل ذات الألواح ، لأن سماكة الألواح عادة ما تكون صغيرة. الأنسب هي الجدران المصنوعة من الطوب السميك أو الخرسانة. يمكن سحقهم بدون خوف.

بعد ذلك ، تحتاج إلى تحديد الأنابيب والتجهيزات من أجل معرفة اتجاه اللحام وإجراءات التثبيت. إذا لزم الأمر ، فمن الأفضل قطع المنتجات مسبقًا.

لأداء أعمال التركيب تحتاج إلى أدوات مصممة للبولي بروبلين:

• مقص للقطع
• ماكينة حلاقة لإزالة التعزيز وماكينة الحلاقة لتسوية السطح المقطوع ؛
• آلة لحام بدرجة حرارة تصل إلى 260 درجة مئوية ؛
• مطارد الجدار أو طاحونة لقطع تجويف في الجدار ؛
• إزميل ومطرقة أو ثقب لإزالة المواد بين الأخاديد.

التركيب

عندما تكون الأدوات جاهزة ، توجد خطة مفصلة لتركيب خطوط الأنابيب والعلامات ، يمكنك البدء في العمل:

1. تقطع المطحنة أو مطارد الجدار موازية لبعض الفتحات الأخرى على السطح الخرساني للجدار ، ويجب أن تكون المسافة بين الفتحات أكثر بقليل من سماكة أنبوب البولي بروبلين في العزل الحراري. يوصى باستخدام قرص حجري أو قرص مسنن مطلي بالماس.
2. ثقب أو إزميل يزيل الخرسانة بين الفتحات.
3. لاستيعاب الخزانات التكنولوجية ، سيتعين عليك عمل تجويف في الحائط وتثبيت خزانة بفتحات للاتصالات بداخلها. سيسهل هذا التصميم الوصول إلى الصمامات أو أجهزة الاستشعار.
4. يتم لحام الأنابيب مسبقًا ، وبعد ذلك يتم وضعها في الحائط وتثبيتها في القناة بمشابك أو دعامات. من المستحسن القيام بمعظم اللحام خارج القناة لأنه أسهل من القيام بذلك في مكان ضيق. قبل إغلاق المصابيح الوامضة ، يوصى بفحص النظام بحثًا عن أي تسرب عن طريق ترك الماء فيه. إذا لم تتم ملاحظة أي تسريبات ، فيمكنك المتابعة حتى النهاية النهائية.
5. قبل وضع الأنبوب ، يُنصح بلفه بطبقة من الطاقة المرنة ، أو عمل حشو من رغوة البولي يوريثان بعد التثبيت. سيوفر هذا مساحة للأنبوب للتوسع.

بالطبع ، يمكنك وضع الأنابيب فوق الجدران والانتهاء من أعلى الطريق السريع ، ولكن بعد ذلك تقل المساحة الخالية في الغرفة ، وسيتعين ملء التجويف المتكون بين النهاية والجدار بالعزل. هذا النهج غير فعال ، لأن مادة التشطيب يجب أن تتناسب بإحكام مع السطح.

إذا كنت ترغب في إخفاء هيكل خط أنابيب منتهي بالفعل ، فمن الأفضل عدم إنشاء جدار متآلف فارغ ، ولكن بناء صندوق خاص للحوائط الجافة من أجل توفير وصول مجاني للأنابيب إذا لزم الأمر.

بعد اختبار اختبار قابلية تشغيل خط الأنابيب ، يمكنك البدء في إنهاء الجدار ، فمن الأفضل استخدام دريوال لهذا الغرض.
