غريب الأطوار لأنواع الخلاطات وميزات التثبيت

نطاق التطبيق

يتم استخدام هذا النوع من التثبيت ، مثل التثبيتات الصغيرة ، عندما يكون من الضروري إخفاء السحابات ، على سبيل المثال ، على واجهة الأثاث. نظرًا لخصائص حفر الأخاديد للمسمار واللولبي اللامركزي ، فإن هذه الطريقة شائعة ، خاصة في تركيب الأثاث في المصنع. لكن معرفة المبادئ الأساسية ، وتوافر المعدات المتخصصة والمهارات الصغيرة ستسمح لمدير المنزل المبتدئ بإتقان هذا النوع من التثبيت.

الغرض الرئيسي من المقرنة اللامتراكزة هو توصيل الأجزاء بزاوية قائمة. مثل هذا الاتصال هو:

• على شكل حرف L
• على شكل حرف T.

آلية توصيل عناصر الأثاث باستخدام minifix بدون كم هي كما يلي:

1. يتم تثبيت المسمار في فتحة بقطر 5 مم على سطح أحد العناصر المتصلة.
2. يتم وضع عنصر ثانٍ على البرغي بفتحة 8 مم موجودة في الجزء النهائي.
3. يتم إدخال غريب الأطوار في الأخدود الموجود على سطح العنصر الثاني بقطر 15 مم.
4. باستخدام مفك البراغي ، يتم تدوير اللامتراكز 180 درجة في اتجاه عقارب الساعة ، مع تثبيت الاتصال. يمكن استخدام مفك براغي بسيط ، مسطح أو فيليبس ، أو مفتاح سداسي.

يتشابه مبدأ ربط الأجزاء مع قارنة التوصيل مع الكم. يكمن الاختلاف في حقيقة أن ثقب قاعدة البرغي مصنوع بمثقاب 10 مم ، حيث يتم تثبيت غلاف بلاستيكي على غراء PVA ، حيث يكون المسمار مشدودًا. الخطوات المتبقية هي نفسها عند استخدام minifix بدون كم.

يعد تجميع الأثاث بهذه الطريقة ، من ذوي الخبرة في هذا العمل ، أمرًا بسيطًا وسريعًا.

دعنا نحلل كيفية عمل هذا النوع من الملحقات باستخدام مثال تجميع درج لخزانة ذات أدراج وخزانة الملابس نفسها.

المميزات والعيوب

اتصال الأثاث له مزايا لا جدال فيها ، والتي يقدرها الحرفيون. يسمى:

• سرعة. مع ذلك ، يمكنك تجميع المنتج دون أي جهد إضافي. للعمل ، تحتاج فقط إلى إعداد مفك براغي مسطح عادي.
• هذا هو أكثر أنواع الاتصال موثوقية. يقاوم الأحمال الثقيلة. مثالي للتجميع والتفكيك المتكرر. في الوقت نفسه ، لا تضيع جودة الاتصال وقوته.
• إطلاقا لا يفسد الجانب الأمامي للمنتج. عندما يتعلق الأمر بالتجميع ، فإن الجماليات مهمة. ستكون مرئية فقط من داخل المنتجات.

لها صفات إيجابية جيدة ، ولكن هناك أيضًا بعض العيوب. اعتبرهم:

• غالي السعر. في المقابل ، تعتبر التأكيدات العادية من عناصر الميزانية. إذا كان من المتوقع وجود عدد كبير من الاتصالات ، فإن وجود غريب الأطوار سيزيد من سعره عدة مرات.
• تقنية تركيب متطورة. من الأسهل كثيرًا استخدام التأكيد. انها تحتاج فقط اثنين من الثقوب. مع minifix ، كل شيء أكثر تعقيدًا. سوف يحتاجون إلى ثلاثة.
• مطلوب معدات دقيقة. بدونها ، من الصعب عمل علامات دقيقة بشكل متساوٍ تمامًا. خلاف ذلك ، لن تتمكن من تجميع الأثاث.

هذه السحابات لا تحتوي على عيوب خطيرة. إذا كنت تريد أن تكون المنتجات قوية ومتينة ، فعليك اختيار هذا العنصر فقط.

افعل ذلك بنفسك أثاث غريب الأطوار تركيب

يعد ذراع التسوية غريب الأطوار (rasteks ، minifixes ، المشبك غريب الأطوار - من يسميه) أحد أكثر أنواع مثبتات الأثاث شيوعًا.

تعد Minifixes جيدة لأن الأجزاء المشدودة بمساعدتها يمكن تفكيكها وإعادة تجميعها عدة مرات دون فقدان الصلابة ، والتي لن تعمل عند استخدام التأكيد ، حيث يفقد التثبيت الصلابة مع كل تجميع / تفكيك.

لا يوجد سوى ناقص واحد للثلاجة الصغيرة للأثاث - وهذا هو العمل الشاق لتثبيته.إذا لم يكن لديك معدات حشو باهظة الثمن ، لتركيبها بنفسك ، فأنت بحاجة إلى تحديد دقيق وحفر ثلاثة ثقوب مختلفة في ثلاث طائرات مختلفة ، والتي عادة ما تستغرق الكثير من الوقت والجهد.

لا يتسامح هذا العمل مع الأخطاء في الترميز. بعد كل شيء ، لن تكون قادرًا على ضبط الاتصال في النهاية.

أيضًا ، لا يمكن تسمية تكلفتها رخيصة جدًا. عادة ما يكون سعر minifix أغلى 3-4 مرات من سعر التأكيد.

لذلك يجب استخدامه في الحالات الأكثر ضرورة.

حيثما ينطبق ذلك

يتم استخدام مشبك غريب الأطوار في الأماكن التي يتم فيها تثبيت الأجزاء (على شكل حرف T أو L) ، والتي يجب إخفاء اتصالها عن أعين المتطفلين. على سبيل المثال ، يتم إرفاقها:

• أسطح طاولات الكمبيوتر وطاولات أخرى مصنوعة من اللوح
• قمم مضمد
• قاع وسقوف دواليب الملابس وأجزاء أخرى حيث لا يمكن عمل ثقوب في الجزء الأمامي من الجزء.

يتم إخفاء قضيب التثبيت المصغر للمشبك غريب الأطوار تمامًا في جسم اللوح ، ويبقى فقط اللامركزي المرئي ، المثبت داخل المنتج.

أنواع سكريد غريب الأطوار

اعتمادًا على الشركة المصنعة ، هناك العديد من التعديلات على minifix ، والتي تشمل:

• الأسهم (راستكس)
• غريب الأطوار (minifix)
• غلاف بلاستيكي أو معدني (حسب الشركة المصنعة)
• كعب Minifix (اختياري)

هناك أيضًا روابط زاوية (مفصلية) وذات جانبين. ولكن لاستخدامها ، يجب أن تكون منحرفًا تمامًا ، وأن تفكر مليًا في المكان الذي يمكن تطبيقها فيه. في عصرنا ، لم يعد يتم استخدامها عمليًا بسبب عدم جدواها.

لا يزال المشبك اللامركزي شائعًا حتى يومنا هذا ، حيث يتم ربط ساقه بالفعل باستخدام اللوح ، بدون غلاف بلاستيكي. أي أنه يتكون من جزأين فقط: قضيب وغريب الأطوار.

ولكن ، فقط في هذه الحالة ، سنقوم في هذه المقالة بتحليل تثبيت نوعين من هذا المثبت - سواء مع أو بدون غلاف.

تعليمات التثبيت لرباط غريب الأطوار (بدون جلبة)

• مفك براغي
• مطحنة "فورستنر" 15 ملم
• مثقاب 7 مم (لجسم الساق)
• حفر 5 مم أو مؤكد (للشد في الجذع)
• حاكم ، المخرز ، قلم رصاص

السماكة القياسية لجسم قضيب التسوية هي 6 مم ، والطول 44 مم. قطر اللامتراكز 15 ملم وعمق 12.5 ملم. صورة غريب الأطوار والساق:

كما هو مذكور أعلاه ، لتثبيت minifix في الأجزاء المراد ربطها ، تحتاج إلى عمل ثلاثة ثقوب بأقطار مختلفة.

لذلك دعونا نبدأ في البناء.

للحصول على تجميع عالي الجودة ، من أجل أن يمسك غريب الأطوار رأس القضيب ، يجب أن ينظر بمقدار 6 مم:

يتم عمل ثقب لربط القضيب في اللوح باستخدام مثقاب 5 مم (أو مؤكد) ، إذا كان جدارًا جانبيًا ، فيجب أن يكون مركزه على مسافة 8 مم من الحافة ، وعمق 10-11 مم (القضيب يجب شدها بإحكام وحتى النهاية ، وفقًا للعلامة ، يمكن رؤية ذلك على الصورة).

في جزء آخر ، يتم وضع علامات على فتحتين.

الأول - على مسافة مركزية 34 مم من الحافة ، أسفل الفتحة باستخدام قاطع Forstner بقطر 15 مم. يجب أن يكون عمقها مساويًا لسمك اللامتراكز (حوالي 12 مم) بحيث يدخل اللامتراكز في الجزء "تدفق".

يتم عمل الفتحة الثانية في نهاية الجزء ، بدقة في المنتصف ، باستخدام مثقاب 7 مم (1 مم أكثر من جسم الجذع).

علاوة على ذلك ، يتم تثبيت القضيب اللامركزي في الفتحة التي يبلغ قطرها 5 مم ، ويتم تثبيت الجزء الثاني عليها ، ويتم تثبيت الهيكل بفتحة صغيرة.

تثبيت ربطة عنق بغطاء بلاستيكي

مبدأ تجميع minifix مع الكم هو نفسه تمامًا كما هو الحال عند تثبيت minifix معدني ، مع الاختلاف الوحيد - فأنت بحاجة إلى ثقب مختلف للجذع.

يتم ذلك باستخدام مثقاب 10 مم ، ثم يتم توصيل غلاف بلاستيكي بالفتحة باستخدام غراء PVA ، ويتم تكرار جميع الخطوات الأخرى.

إستعمال

تستخدم العلاقات اللامركزية في ربط العناصر على شكل حرف L و T. يسمى:

• الجداول؛
• كونترتوب.
• خزائن.
• في أي من عناصر الأثاث حيث يكون حفر الثقوب على الجانب الأمامي غير ممكن ولا مرغوب فيه.

في كل هذه الحالات ، يجب إخفاء الاتصالات.يتم إخفاء الجذع داخل الجزء ، ويكون اللامركزي مرئيًا فقط من الداخل.

إبزيم بدون كم

لمعرفة كيفية استخدام السحابات ، نقوم بإعداد الأدوات التالية:

• قاطع يبلغ قطره حوالي 15 مم ؛
• حفر 7 مم ؛
• حفر أو تأكيد 5 مم ؛
• مسطرة؛
• مفك البراغي أو الحفر.
• المخرز.
• قلم رصاص للعلامات.

قبل العمل ، تذكر أنه عند التثبيت على السطح ، من الضروري عمل ثلاثة ثقوب.

الآن يمكنك البدء في التثبيت:

• يجب أن يكون ارتفاع نتوء رأس الساق 6 مم. في هذه الحالة ، يمكن تثبيت غريب الأطوار عليه بجودة عالية. لربط الجذع ، قم بعمل ممر له باستخدام أصغر مثقاب.
• نصنع فتحتين في جزء آخر. نحتفل بالأول على مسافة 34 مم من الحافة باستخدام القاطع. يتم إجراء الثانية حصريًا في المركز باستخدام مثقاب متوسط ​​القطر.
• نقوم بربط القضيب في الفتحة ذات القطر الصغير. نقوم بتثبيت الجزء الثاني عليه وإصلاحه باستخدام minifix.

كم جبل

الإجراء بأكمله مطابق للأول. للعمل ، ستحتاج أيضًا إلى أدوات ومواد. الفرق الوحيد هو أن هناك حاجة إلى ثقب بقطر مختلف للساق. يستخدم مثقاب 10 ملم. باستخدام غراء PVA ، يتم تثبيت غلاف بلاستيكي.

تعليمات التحميل

يتطلب ذراع التسوية غريب الأطوار مع كل العمل بأيديكم الحد الأدنى من المعدات التقنية. للتثبيت ، ستحتاج فقط إلى تمرين بمثقاب مختلف ، ومفك براغي بسيط ومسطرة صغيرة. عند شراء هذه العناصر ، تقوم الشركة المصنعة بإدخال ملحق في الصندوق مع إرشادات مفصلة للتثبيت. لذلك ، يمكنك بسهولة التعامل مع هذا العمل بنفسك. تتكون المجموعة من البراغي ، والتي يتم من خلالها التشديد والغريب الأطوار.

من الجدير بالذكر أن هناك نوعين من البراغي:

• يتم تركيب بعضها في منتج مكتمل بالفعل باستخدام المسامير.
• يستخدم البعض الآخر بدون مسامير. يتم تثبيتها مباشرة في السطح نفسه.

يجدر أيضًا الانتباه إلى أن البراغي تتميز بمظهرها وحجمها وخيوطها. كل هذا يتوقف على المكان الذي تريد استخدامه بالضبط ، إذا تم استخدامها في آلية ركن الأريكة ، فإن الأمر يستحق اختيار البراغي الكبيرة والمتوسطة

تحتاج أولاً إلى حفر ثقوب بالطول والقطر المطلوبين. نظرًا لأنه من الصعب تحديد هذه المعلمات بمفردك ، فإن الأسياد يتمكنون من القيام ببعض الحيل: في المثقاب نفسه ، حدد الطول المطلوب ووضع علامة عليه بشريط كهربائي. باستخدام هذه الطريقة ، لن تكون قادرًا على التحكم في طول الحفرة فحسب ، بل ستوفر أيضًا على نفسك من الحفر خلال اللوحة.

بعد ذلك ، تحتاج إلى إدخال المسامير في الثقوب النهائية إذا كنت تستخدم مسامير خاصة في عملك. الخطوة التالية هي تشديد البراغي وغريب الأطوار إلى بعض العمق. شكل هذه الآلية له فتحة حلزونية. عند التثبيت ، يجب أن يدخل طرف المسمار فيه بحيث يتم تثبيت اللوحة بإحكام عند تدوير اللامتراكزة.

لإخفاء آثار البراغي والثقوب ، غالبًا ما تستخدم أغطية خاصة مصنوعة من البلاستيك. يجب أن يتم اختيارهم حسب لون الجزء النهائي. بمساعدتهم ، ستحصل على صورة جميلة للآلية النهائية. يعد هذا الجهاز رائعًا لأجزاء ذراع التسوية أثناء تصنيع نظام خزانة الملابس افعلها بنفسك.

بمساعدة ربطة عنق غريبة الأطوار ، لن تحصل على المظهر الجمالي والجميل للجزء فحسب ، بل ستحصل أيضًا على الموثوقية من حيث أنه مثبت بشكل كافٍ.

تركيب سقوف متوترة

كيفية العمل مع دريوال

اختيار الدهانات للأسقف والجدران

كيفية تسوية الجدران بالحوائط الجافة

شريط رباط الاسلاك

روابط الكابلات هي أدوات تثبيت تستخدم في تثبيت الأسلاك والكابلات والتمويجات وربط الأسلاك وغيرها من عمليات التركيبات الكهربائية.في البداية ، تم تطوير روابط الكابلات وإدخالها للاستخدام لتلبية احتياجات صناعة الطيران (التثبيت السهل والموثوق للأنابيب الكهربائية للطائرات). في وقت لاحق ، تم تحسين روابط الكابلات وتحديثها واستخدامها على نطاق واسع في العديد من مجالات الاستخدام.

نظرًا لبساطة وسرعة الاستخدام وموثوقية الاستخدام ، فإن هذا النوع من أدوات التثبيت يستخدم على نطاق واسع في الصناعة والبناء والأغراض المنزلية ، كما أن نطاق روابط الكابلات من قبل "الحرفيين" يتحدى الوصف :).

يمكن أن تكون روابط الكابلات الحديثة ، حسب الظروف والتطبيق ، معدنية أو نايلون. في إطار مقال واحد ، من الضخم التحدث عن جميع أنواع روابط / مشابك الكابلات ، لذا فإن هذه المقالة تتطرق فقط إلى موضوع روابط النايلون.

اعتمادًا على الغرض من التطبيق ، يتم تقسيم روابط النايلون إلى أنواع: - روابط الكابلات القياسية

من الناحية الهيكلية ، يتكون رابط الكابل القياسي من شريط مسنن ورأس قفل. تحتوي أسنان الشريط على شكل سن المنشار ، عندما يتم إدخال الطرف الحر للربطة في الرأس ، تتداخل الأسنان مع مزلاج / قفل السقاطة (حركة الشريط في اتجاه واحد فقط - للتضييق).

- روابط الكابلات المقواة بأسنان معدنية

وفقًا لمبدأ التشغيل ، فإن ذراع التسوية المقوى يشبه المقياس القياسي ، ومع ذلك ، هناك اختلافات هيكلية - الشريط بدون أسنان ، والتثبيت مصنوع من الفولاذ المقاوم للصدأ

- أربطة كابلات مناسبة لجميع الأحوال الجوية بقفل مزدوج من النايلون

روابط من هذا النوع مصنوعة من مادة Nylon 12 ، والتي تتمتع بقوة ومقاومة خاصة لمختلف الظروف الجوية السيئة ، ويوفر القفل المزدوج تثبيتًا آمنًا عند خصائص درجات الحرارة المختلفة.

- روابط الكابلات مع جهاز التثبيت اللولبي

رأس هذا النوع من القارنات مصنوع بفتحة تثبيت لربط القارنة بسطح العمل / المحمل باستخدام براغي / براغي ذاتية التنصت

- روابط الكابلات مع وتد

روابط من هذا النوع لها قفل قابل للفصل (يمكنك إضافة وإزالة الأسلاك) وتد ، مما يسهل التثبيت السريع والمريح لخطوط الأسلاك الكهربائية على الجدران

- روابط الكابلات بمكبس وتد

تسمح لك قارنات التوصيل مع وتد ومكبس بتركيب أسلاك كهربائية على قواعد معدنية يصل سمكها إلى 2 مم

- روابط الكابلات مع منصة للمسامير

يحتوي على وتد مع منصة مثبتة عليه ، مما يسمح لك بتركيب خطوط الأسلاك الكهربائية على قواعد خرسانية وطوب وخشبية دون استخدام مسامير / براغي.

- روابط كبل قابلة للفصل مع قفل كروي

روابط قابلة لإعادة الاستخدام ، تتميز بوجود شريط كروي وقفل مسطح مع أخدود لتثبيت الشريط

- روابط كبل قابلة للفصل بقفل أفقي

روابط قابلة لإعادة الاستخدام لتركيب وتجميع الأسلاك ، توفر تركيبًا سريعًا ومريحًا ، مع إمكانية إجراء مزيد من التصحيح للخط حسب الكمية ، أو استبدال الأسلاك

- أربطة كابلات قابلة للفصل

روابط قابلة لإعادة الاستخدام لتركيب وتجميع الأسلاك ، يحتوي القفل على جهاز رافعة لفتح وفتح التثبيت.

بالإضافة إلى ذلك ، قد تكون روابط النايلون من أنواع أخرى وتختلف في لون المنتج.

xn - itbbuhggciegvg.xn - p1ai

ما هو سكريد غريب الأطوار

يتكون المقرن اللامتراكز من أجزاء من التركيبات التي يجب توصيلها باستخدام مثبتات خاصة. ربطة العنق اللامتراكزة هي الخيار الأكثر اقتصادا حيث يمكن استخدامها عدة مرات.

يتكون المقرن اللامتراكز من مصرف ، له رأس على شكل حرف T ، ومثبت خاص يسمى غريب الأطوار. يمكن أن يكون للغريب الأطوار قطر مختلف:

• 12 ملم
• 15 ملم
• 25 ملم.

يتميز المقرن اللامتراكز بعدم الرؤية من جانبه الخارجي ، مما يوفر الكثير من الراحة أثناء استخدامه. بفضل استخدام minfix ، يتم تقليل عدد المنتجات المستخدمة بشكل كبير.

يتضمن تكوين المقرنة غريب الأطوار أسطوانة. يتم تركيبه في فتحة خاصة تقع في الجزء.يجب إرفاق هذا الجزء بالجزء الرئيسي من ذراع التسوية.

أيضًا ، يتكون المقرن اللامتراكز من سدادة يتم إغلاق السطح النهائي للغريب الأطوار به.

ما هذا

هذا هو النوع الأكثر شيوعًا من مثبتات الأثاث ، والذي يتكون من غريب الأطوار نفسه ، الرف والمستقبل. هذا الأخير يلعب دور الجوز. كل منهم مقسم إلى الأنواع التالية:

• القطر والحجم
• طول الرف نفسه ؛
• نوع تركيب الرف (برغي أو برغي ذاتي التنصت) ؛
• نوع فوتوركا.

تستخدم السحابات المماثلة للمنتجات المصنوعة من اللوح أو اللوح

نوع "التجميع-التفكيك". إذا كنت تصنع أثاثًا لنفسك وتعلم أنه غالبًا ما ينتقل من مكان إلى آخر ، فمن الأفضل استخدام هذه العناصر فقط.

يفضل استخدام هذه الوصلات في التجميع حيث لا يجب أن تظهر أي آثار للمثبتات. سيكون فقط غريب الأطوار نفسه مرئيًا ، وبعد ذلك فقط من الداخل. في المستقبل ، يمكن إخفاؤها بقابس إضافي.

أفضل طريقة لإصلاح الكبل بيديك في منزل أو شقة

19 مارس 2014

الأسلاك وتوصيلاتها

23084 المشاهدات

ستناقش هذه المقالة أفضل الطرق وأكثرها عملية والتي يمكنك من خلالها تثبيت كبل أو أنبوب كهربائي بشكل مستقل على الحائط أو السقف أو الأرضية.

على مدار السنوات العديدة التي أمضيتها في العمل كفني كهربائي ، قابلت عددًا لا بأس به من طرق التثبيت المختلفة ، لكنني سأخبرك الآن عن أكثرها ملاءمة وسرعة وعملية.

عند تركيب كبل كهربائي ، من الضروري التراجع من 40 إلى 60 سم بين مشابكه. واتبع أيضًا القواعد المقبولة عمومًا للتركيبات الكهربائية المنصوص عليها في هذه المقالة.

ماهي افضل طريقة لربط الكابلات في المنازل والشقق.

التثبيت في الصاعق باستخدام المرمر أو الجبس أو غيره من الملاط سريع الجفاف. يقوم العديد من الكهربائيين بتشحيم كل نصف متر من الكابلات أو الأنابيب الكهربائية في ستروب باستخدام أي ملاط ​​سريع التثبيت. ما هي مميزات هذه الطريقة:
يكفي وجود ستروب ضيق بهامش صغير في عرض الكابل.
سرعة العمل.
سعر منخفض.
ليست هناك حاجة للبحث عن أدوات التثبيت الخاصة الإضافية وشرائها.
لا حاجة لكمة أو حفر للتثبيت.
يجب تخفيف الحل بشكل متكرر.
من الصعب جدًا إخفاء أكثر من كبلين في جهاز واحد.
من الصعب إصلاح الأنابيب بهذه الطريقة.

طريقة غير مكلفة وعملية تسمح لك بإصلاح الكبل سيتم تثبيتها بمشابك وتد ، والتي تتوفر للكابلات المسطحة والمستديرة. عند الشراء ، من الضروري تحديد الحجم ، اعتمادًا على المقطع العرضي المقصود وعدد الكابلات الكهربائية. قبل التثبيت ، نقوم بحفر ثقب بالقطر المطلوب باستخدام مثقاب أو مثقاب ، ونمسك بمجموعة من الأسلاك والمطرقة في مشبك وتد. لا أستخدم هذه الطريقة في عملي بسبب عدم تعدد الاستخدامات أو الحاجة إلى تحديد حجم القفل المناسب لكل حالة محددة.
جبل أكثر عالمية على وتد - قدد. بفضل مساعدتها ، يمكنك بسهولة إصلاح كل من الكابلات المسطحة والدائرية ، كل على حدة أو عدة معًا. يتم إدخاله ببساطة في الفتحة المحفورة ، وبعد ذلك يتم دق المسمار البلاستيكي المتوسع.
يتيح لك ربطة الكبل بفتحة لمسمار وتد أو برغي تثبيت سريع للكابل والأنبوب على الحائط والسقف بيديك. نحفر ثقبًا ، ونثبت عين ربطة العنق بمسمار وتد ، وكل ما يتبقى هو إدخال الأسلاك وربطها ببساطة عن طريق سحب الطرف في القفل الذاتي القفل.
لربط كابل ثانٍ بكابل مثبت بالفعل ، يسمح لك ربطة بلاستيكية بسيطة بقفل. تأتي بأحجام مختلفة - عديمة اللون أو سوداء. يمكن استخدام هذه الأخيرة في الهواء الطلق لأنها مقاومة للأشعة فوق البنفسجية.
وتد بلاستيكي للمشبك. نحفر حفرة ونطرقها وإدخال مشبك بسيط بالطول والسمك المطلوبين.الطريقة المفضلة لدي لتثبيت خطوط الأسلاك الكهربائية على الجدران أو الأسقف ، نظرًا لتعدد استخداماتها ، يمكنك دائمًا إدخال أي ذراع تسوية بالحجم المطلوب في وتد بلاستيكي أو إضافة أخرى أو استبدالها بآخر.
لتثبيت الأنابيب المصنوعة من المعدن أو HDPE في الأرضية ، بالإضافة إلى الخرطوم المعدني ، فإن أفضل خيار هو استخدام أقواس معدنية ذات قطر مناسب. للتثبيت في الأرضية ، يكفي البديل بفتحة واحدة.
المشابك التي أستخدمها لربط الأنابيب المعدنية ، وأنابيب PVC الملساء والمموجة بالسقف والجدران

يتم توصيل المشبك بالسطح باستخدام وتد ، ويتم تثبيت الأنابيب ببساطة في مكانها ، لذلك من المهم تحديد حجم المقطع بدقة لقطر الأنبوب. خلاف ذلك ، لن تكون قادرًا على تثبيته أو لن تصمد الأنابيب ببساطة.
تستخدم مشابك الأظافر بشكل شائع لتوصيل كبلات التليفزيون أو الهاتف أو الكمبيوتر بالحائط. وهي متوفرة بشكل منفصل للكابلات المسطحة والمستديرة.
ستكون منصة التثبيت ذات القاعدة ذاتية اللصق مفيدة ليس فقط في تركيب الجدران ، ولكن أيضًا في تركيب الأثاث على الأسطح الجاهزة.

تلتصق بالسطح بإحكام ، ولا تتضرر. يمكنك دائمًا تقشير الوسادة ، وبعد ذلك لن يتبقى أي أثر.

للتثبيت على الحوائط الجافة أو الألواح البلاستيكية ، يتم استخدام براغي خاصة أو فراشات ، يتم إدخالها في الفتحة ويتم ربط المثبتات بها باستخدام برغي. توضح الصورة أدناه كيفية إرفاق الفراشات.

أوصي بقراءة مقالتنا "كيفية التخلص من الجدران".

jelektro.ru

تجميع مضمد

لصنع خزانة ذات أدراج بشكل صحيح ، عليك اتباع تعليمات التركيب الواردة في رسم التصميم. في الأساس ، يُنصح باستخدام ذراع التسوية غريب الأطوار عند ربط خزانة الأدراج حتى لا تزعج مظهرها بالثقوب.

ترتيب تجميع الخزانة كالتالي:

1. في الفتحات الموجودة على الأجزاء الجانبية لخزانة الأدراج ، قم بتثبيت أدلة الأدراج بمسامير ذاتية التنصت. يتم تمييز الدليل الأيمن والأيسر بالحرفين "R" و "L" على التوالي
2. لتجميع قاعدة الخزانة ذات الأدراج ، أدخل براغي اليورو في الفتحات الموجودة في الجدران الجانبية لربط القاعدة. ثم اسحب الجوانب والقاعدة. أغلق نقاط الخروج من براغي اليورو بمقابس بلون الجدران الجانبية.
3. اقلب الخزانة ذات الأدراج بحيث تكون القاعدة في الأسفل.
4. أدخل المسامير في الطرف العلوي للجدران الجانبية.
5. أدخل القضبان اللامتراكزة في الفتحات الموجودة على حواف خزانة الأدراج.
6. قم بتثبيت الغطاء بطريقة تشغل القضبان والمسامير أخاديدها.
7. في الجزء الداخلي من الخزانة ذات الأدراج ، قم بتثبيت غريب الأطوار ولف أداة التوصيل.
8. استكمل الأدراج بأدلة ، وأدخلها في خزانة الأدراج.
9. نعلق الجدار الخلفي.

وبالتالي ، بفضل الرابط اللامركزي ، من الممكن ضمان عدم رؤية الوصلة على واجهات الأدراج وعلى غطاء الخزانة ذات الأدراج.

مزايا وعيوب مثل هذه الحوامل

تشمل المزايا والعيوب الرئيسية لاستخدام المقرنات اللامتراكزة ما يلي:

1. يضيف صلابة للمنتج النهائي.
2. التثبيت بسيط للغاية ، يمكنك التعامل معه بسهولة بنفسك.
3. يمكن استخدام العلاقات اللامركزية للأثاث بشكل متكرر. هذا اقتصادي للغاية.
4. يخلق صورة جميلة لتصميمك. لا يترك أي ضرر مرئي تم استخدامه مع التثبيت.

تشمل عيوب استخدام هذا النوع من الهياكل ما يلي:

1. يحتاج هذا النوع من الضغط إلى معدات عالية التقنية في تصنيع عناصره.
2. إنها متعة باهظة الثمن.
3. خلال فترة التشغيل ، قد تضعف قدد الأثاث غريب الأطوار.
4. يتم التثبيت على الفور في 3 طائرات ، مما يخلق الكثير من المتاعب

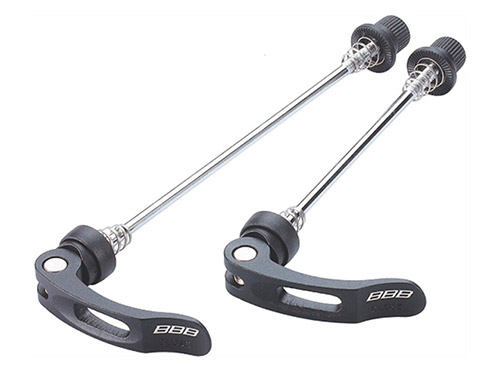

أنواع غريبو الأطوار

مجموعة متنوعة من غريب الأطوار للدراجات مذهلة - هناك نوعان منهم:

1. تقليدي.
2. قابل للتعديل (كليكس).

التصميم الأساسي لكلا النوعين متشابه - إنه مزيج مما يلي:

• يتم إدخال محور العمود في محور العجلة.
• ضبط الجوز. معايرة طول المحور المطلوب.
• قرص الضغط. وحدة العمل التي يتم من خلالها إصلاح العنصر الثابت (العجلة ، عمود المقعد).
• غريب. رافعة قفل مجهزة بأسطوانة ضغط تعويض.

يختلف اللامتراكز التقليدي عن Clix في حالة عدم وجود عناصر هيكلية إضافية: زر قفل على صمولة الضبط ، ودافع وكوب.

كيفية إصلاح العجلات على غريب الأطوار

يتم تركيب العجلات ، اعتمادًا على طريقة التثبيت ، بطرق مختلفة. تتشابه طرق التركيب للأحرف الغريبة التقليدية والقابلة للتعديل إلى حد كبير ، ولكن سيتم النظر فيها بشكل منفصل.

إبزيم عجلة بسيط غريب الأطوار

• يتم نقل ذراع التثبيت إلى حالة الفتح "Open".
• يتم تثبيت العجلة في الفتحات بحيث يتناسب المحور بشكل مريح مع المنطقة الداخلية لأرجل شوكة الدراجة.
• نترجم الرافعة اللامتراكزة إلى حالة الضبط: وسيط بين "فتح" و "إغلاق".
• لا تشد صمولة الضبط بإحكام ، تاركًا فجوة صغيرة.
• انقل اللامتراكز إلى موضع "إغلاق".
• عند التلاعب بالرافعة بلباقة ، يجب ملاحظة مقاومة معينة.
  • إذا كانت المقاومة لا يمكن التغلب عليها ، فمن الضروري فك صمولة الضبط مرة واحدة.
  • إذا تم إغلاق الهدير دون جهد ، فيجب شد صمولة الضبط.

يجب ألا تقل القوة المطبقة لإغلاق اللامتراكز عن 5-6 كجم (54 نيوتن) وأكثر من 20 كجم (200 نيوتن).

عند إغلاق اللامتراكز ، تأكد من أن الروافع في الحالة المغلقة لا تلمس أو تتداخل مع العناصر الأخرى للدراجة (الدروع ، الجذع ، إلخ).

بعد إصلاح العجلة ، من الضروري إجراء التشخيصات:

• يجب ألا تدور الرافعة اللامتراكزة حول محورها.
• يجب أن تدور العجلة بشكل صارم في طائرتها الخاصة وأن تكون ثابتة بشكل آمن.

للتحقق من التثبيت ، ارفع الدراجة واضغط على العجلة من الأعلى.

لتفكيك العجلة ، تحتاج إلى فتح غريب الأطوار ، أي انقله إلى وضع "الإغلاق" ، وقم بفك صمولة الضبط بضع لفات كاملة (3-4) وقم بإزالة العجلة من مخلفات الدراجة.

تثبيت العجلة بنوع غريب الأطوار "Clix"

على عكس الآلية التقليدية حيث يجب ضبط مشبك القوة في كل مرة يتم فيها تفكيكها ، يتيح لك نظام "Clix" بتصميمه استخدام الضبط بمجرد إجرائه دائمًا.

ومع ذلك ، فإن ميزة التصميم هذه للآلية لا تسمح باستخدام اللامتراكز الذي تم ضبطه مرة واحدة على شوكات الدراجات الأخرى أو مع عجلات أخرى.

كيفية تثبيت العجلة باستخدام طريقة "Clix"

• نقل غريب الأطوار إلى "فتح" الموقف. نضغط على كأس الآلية بالرافعة اللامتراكزة ونقوم بإدخال العجلة بإحكام في نقاط سقوط الدراجة.
• نترجم اللامركزية إلى موضع القفل "إغلاق". عند إغلاق آلية التثبيت ، يجب عدم تدوير الرافعة اللامتراكزة ، لأن ذلك قد يؤدي إلى تدهور جودة التثبيت.

مقدما ، أي قبل تثبيت اللامتراكز ، اضبط الرافعة في مثل هذا الوضع بحيث لا تتداخل مع العناصر الأخرى للدراجة بعد إغلاقها ولا تتلامس معها.

تحقق من موثوقية تثبيت العجلة ، بنفس الطريقة المتبعة عند التثبيت باستخدام اللامركزية التقليدية.

بإيجاز ، تجدر الإشارة إلى أن تطوير غريب الأطوار للدراجات لم ينته بعد.

عيبهم الرئيسي ، كما تبين الممارسة ، هو زيادة خطر إزالة معدات الدراجات من قبل المنتقدين. ومع ذلك ، هناك غريب الأطوار للدراجات ضد السرقة.

في بعض التصميمات ، يتم استخدام المفاتيح السداسية بدلاً من الرافعات لضمان السلامة ، بينما في البعض الآخر ، يتم تجهيز ذراع القفل بأسرار ، على سبيل المثال ، فتح غريب الأطوار فقط في الوضع المقلوب (الدراجة على المقود والسرج).

تفكيك

يبدأ استبدال اللامركزية في الحمام بتفكيك المعدات القديمة أو غير الصالحة للاستعمال.سيسمح لك أداء العمل في هذا التسلسل باختيار جهاز جديد بشكل صحيح ، مع مراعاة جميع ميزات إمدادات الأنابيب ورغبات العميل.

كيفية فك الغريب الأطوار؟ يوصى بتنفيذ العمل بالتسلسل التالي:

1. اغلاق إمدادات المياه. إذا لم تقم أولاً بإغلاق تدفق المياه إلى الخلاط ، فإن استبدال العناصر الغريبة سيؤدي إلى غمر الحمام والجيران الذين يعيشون في الطوابق السفلية ؛
2. فصل خرطوم الدش عن ​​الخلاط ؛
3. تفكيك الخلاط. لأداء هذا العمل ، من الضروري فك الصواميل التي تثبت الجهاز باستخدام مفتاح ربط أو مفتاح ربط بالحجم المناسب ؛

تفكيك الصنبور في الحمام

1. إزالة العاكس - جهاز زخرفي خاص يغطي تقاطع الأنابيب والخلاط. يتم تثبيت العاكس عن طريق البرغي على اللامتراكز. لذلك ، لتفكيكه ، يكفي فك الجهاز ؛
2. تفكيك (فك البراغي) غريب الأطوار.

فك الجهاز من الأنبوب

مطلوب فك الغريب الأطوار من الأنابيب بعناية شديدة حتى لا تتلف الخيوط الموجودة على الأنابيب.

بعد العمل على إزالة اللامركزية ، من الضروري تنظيف الجدران والأنابيب والمكونات الأخرى من تراكمات الأوساخ والصدأ وأنواع أخرى من الملوثات.

اختيار غريب الأطوار جديد

عند اختيار غريب الأطوار الجديد ، ينبغي مراعاة المعلمات التالية:

1. مواد الإنتاج:
   • الأكثر شيوعًا هي غريب الأطوار المصنوعة من النحاس. تتميز بتكلفة منخفضة ومقاومة للتآكل ومتانة في غياب التأثيرات الميكانيكية الخارجية ؛
   • يوصى بشراء منتجات نحاسية صلبة. يمكن أيضًا تصنيع غريب الأطوار من البرونز والنحاس وسبائك أخرى. ينصح باستخدام مثل هذه الأجهزة عند تركيب خلاط وأنابيب مصنوعة من مواد مماثلة.

1. أحجام المحول:
   • إن غريب الأطوار قصير ، بطول 3-4 سم ، قادر على تسوية الفجوة ، التي لا يزيد حجمها عن 8 سم.
   • يتم اختيار طول ممدود غريب الأطوار 4-5 سم عندما تكون الفجوة 8-10 سم.
   • يتم تركيب محول طويل (أكثر من 5 سم) لتعويض الفجوات الكبيرة أو الحاجة لتحريك الخلاط أعلى أو أسفل المستوى المحدد.

إذا لم يكن من الضروري تحريك الأنابيب لتركيب الخلاط ، فسيتم تثبيت غريب الأطوار مستقيم.

أصناف من غريب الأطوار حسب الحجم

1. أقطار الإدخال. يبلغ قطر اللامركزي القياسي بوصة ، وهو مصمم لتوصيل الجهاز بأنابيب المياه و بوصة لتوصيل الجهاز بالصنبور. عند البيع ، يمكنك أيضًا العثور على منتجات بأحجام أخرى وفقًا لمعايير مماثلة للأنابيب والخلاط.

غريب الأطوار مع المعايير القياسية

تجميع الدرج

يوصى بتجميع الصندوق بقرن غريب الأطوار بالتسلسل التالي:

1. برغي المسمار اللامتراكز في السطح الأمامي للدرج.
2. أدخل المسامير في التجاويف الموجودة على جانبي فتحة البرغي ، وأغلقها بمطرقة.
3. أدخل جانب الصندوق على المسامير والساق.
4. باستخدام المطرقة ، ساعد الجدار الجانبي على أن يتم بإحكام.
5. أدخل اللامتراكز في الأخدود في الجدار الجانبي بقدر ما سيصل.
6. بدون بذل جهد كبير ، توقف عن اللافت للنظر.
7. كرر كل الخطوات على الجانب الآخر.
8. أدخل الجزء السفلي من الصندوق في الأخاديد.
9. برغي حياكة الصندوق بمسامير اليورو.
10. إصلاح الجزء السفلي باستخدام دباسة.
11. على الجانب ، اربط براغي اليورو بمفتاح ربط.
12. إرفاق مقبض.

ما هي دراجة غريب الأطوار

ظهر النوع غريب الأطوار من التثبيت مؤخرًا نسبيًا ، لكنه حل مكانه بحزم. وجد تطبيقه الرئيسي في تثبيت عجلات الدراجات وقوائم المقاعد وفي بناء إطارات الدراجات القابلة للطي.

بالإضافة إلى واجباتهم الرئيسية ، يتم استخدام غريب الأطوار في تركيب العديد من ملحقات الدراجات الإضافية ، حيث توجد المشابك.

مبدأ تشغيل آلية التثبيت هذه هو أن العمود الأسطواني المستخدم مع محور الإزاحة يحول حركته الدورانية إلى متعدية. بمعنى آخر ، عندما يدور العمود ، يتم إنشاء الضغط اللازم للتثبيت عند نقطة اتصال المرفق.

مزايا وعيوب غريب الأطوار

السبب الرئيسي لظهور هذا السحابة هو الراحة وسهولة الاستخدام. من أجل تفكيك أو إصلاح هذا الجهاز أو ذاك ، ليست هناك حاجة إلى مفاتيح الربط ، وفي الوقت المناسب سوف يستغرق الأمر عدة ثوان. من حيث الموثوقية وقوة الشد ، فإن اللامتراكز ليس أدنى من مثبتات الجوز التقليدية.

مزايا غريب الأطوار:

• من الصعب التقليل من شأنها على الطريق ، عندما تكون هناك حاجة لتفكيك العجلة بسرعة لإصلاحها.
• عند ضبط ارتفاع السرج مع التمركز المتزامن بالنسبة لإطار الدراجة ، لا غنى عن هذا القفل.
• لا يحب الجميع حمل مجموعات من مفاتيح الربط معهم. ليس الأمر صعبًا كما هو ليس ممتعًا من الناحية الجمالية: القيادة بمفاتيح خشنة في حقيبتك.

سلبيات التصميم غريب الأطوار:

على عكس الجوز التقليدي ، فإن هذا التصميم أكثر تعقيدًا ، وبالتالي فهو أكثر عرضة لامتصاص الصدمات.

مع الاستخدام المطول ، تضعف الينابيع اللامتراكزة ، ويصبح الحامل غير موثوق به.

من الناحية العملية ، بالطبع ، لم يفقد أحد العجلات ، لكن العواقب لن تكون بطيئة في إعلان نفسها. أهمها انتهاك لتعديل الفرامل ، بشكل أساسي قرص الفرامل.

يمكنك تحديد مدى ارتخاء التثبيت عن طريق تغيير مسار العجلة - تظهر مسرحية.

إن سهولة التعامل مع المثبتات تجعل الحياة أسهل ليس فقط لمالك الدراجة ، ولكن أيضًا للمواطنين الآخرين عديمي الضمير.

عند الوصول إلى مكان وقوف "الحصان" ذي العجلتين ، لا يمكنك العثور إلا على إطار مثبت به عجلة قيادة. تعتبر العجلات الجيدة والسرج عالي الجودة المزود بمقعد تذكارًا ممتازًا للزملاء "غير النظيفين".

لذلك ، لن ينجح التوفير في وزن مفاتيح الربط ، لأن الأقفال والحواجز المضادة للسرقة ستحل محلها.

استنتاج

توضح المراجعة الأنواع الأكثر شيوعًا لتركيبات تثبيت وربط الأثاث. ومع ذلك ، لضمان قوة وصلابة كل من العناصر الفردية والمنتج ككل ، من الضروري وضع علامة بدقة على تقنية الأعمال التحضيرية والتجميع ومتابعتها بدقة.

من الفيديو التعليمي ، ستتعلم بمزيد من التفصيل كيفية استخدام التأكيد بشكل صحيح لتوصيل عناصر الأثاث.

https://youtube.com/watch؟v=aSe80rh9kkc

اقرأ المزيد عن الموضوع:

• المقرنة غريب الأطوار: الأنواع وميزات التطبيق وخيارات التركيب
• أنواع مفصلات الأثاث والغرض منها: كيفية اختيار خيار موثوق
• أنواع مثبتات الأثاث: فئات وخيارات خاصة
• أدلة كرة التمديد الكاملة: دعنا ندرس الخصائص بالتفصيل
• تركيبات أثاث - بكرات داعمة. الميزات وخيارات الاختيار
