كيفية تركيب صمام كروي

ميزات التصميم

الصمامات الكروية هي الأكثر استخدامًا اليوم. في الوقت نفسه ، نلاحظ أن طريقة التوصيل هي الأكثر شيوعًا ، ولكن يمكن أيضًا إجراء الاتصال عن طريق اللحام. النماذج المماثلة لها الهيكل التالي:

  1. يعمل جسم الصنبور كعنصر رئيسي. تحدد حقيقة إجراء الاتصال باستخدام تقنية اللحام استخدام فولاذ خاص يمكنه تحمل درجات الحرارة العالية. يتسم الجسم بغياب النتوءات المختلفة مما يلغي إمكانية تراكم الأوساخ.
  2. تستخدم الكرة كعنصر قفل رئيسي. في تصنيعها ، يتم استخدام الفولاذ المقاوم للصدأ ، يوجد في الجزء المركزي فتحة ذات نفاذية مختلفة.
  3. تتم الإدارة بواسطة المقبض. له شكل يجعل من السهل إدارة الجهاز.
  4. يستخدم المغزل لتوصيل المقبض بالكرة مباشرة. شكل هذا العنصر معقد للغاية ، مما يسمح بتركيب عدة عجلات مانعة للتسرب. يجب أن يؤخذ في الاعتبار أن المغزل مركب من الداخل ، مما يضمن درجة عالية من الموثوقية عند تشغيل الجهاز تحت الضغط.
  5. يوجد داخل الصمام مقعد كروي مصنوع من مادة التفلون. تتميز هذه المواد بمقاومة عالية للإجهاد الميكانيكي.
  6. دبوس القفل يحد من دوران المقبض.

سوف نولي اهتمامًا خاصًا لحقيقة أن أنابيب المدخل والمخرج يتم تمثيلها بأنابيب مصنوعة من المعدن ، والتي تتناسب جيدًا مع اللحام. لا توجد خيوط أو عناصر أخرى على السطح ، مما يجعل عملية اللحام معقدة

تركيب صمام الكرة

سأخبرك في هذه المقالة بكيفية تثبيت صمام كروي بشكل صحيح على أنابيب السباكة والتدفئة ، لكن أولاً سأخبرك قليلاً عن إيجابيات وسلبيات الصمامات الكروية. في الوقت الحالي ، تعد هذه الصمامات هي الأكثر شيوعًا وشعبية وعملية وملائمة للغاية ، وتتمثل ميزتها التي لا شك فيها على الصنابير القديمة في عدم الحاجة إلى تغيير الحشيات ، نظرًا لأن لديها جهازًا مختلفًا ومبدأ تشغيل مختلف. توجد كرة داخل الصنبور ، وهي مفتوحة في وضع واحد ، وعندما يتم تشغيلها بزاوية 90 درجة ، يتم إيقاف الماء ، لكن الصمامات الكروية لها عيوب كبيرة: في حالة وجود ماء فاسد ، يمكن أن تتخثر الكرة ، وإذا كانت لا يتم تقليبها لمدة عام ، خاصة في الماء الساخن ، ثم يصبح الإغلاق صعبًا للغاية ، وأحيانًا مستحيل ، لذلك تحتاج إلى قلبه مرة واحدة على الأقل كل شهرين لإزالة رواسب الملح.

إذا خرج ماء صدئ من الصنبور ، فعند الفتح والإغلاق ، يمكن أن يؤدي المقياس أو الرمل إلى إتلاف سطح الكرة ، ومن ثم سيخلل الصنبور في الوضع المغلق. في الصمامات الكروية ذات الجودة المتوسطة ، مع الفتح والإغلاق المتكرر (غالبًا ما توجد في الماء الساخن والتدفئة) ، تبدأ في التدفق من أسفل صندوق التعبئة ، بالطبع يمكن شدها ، ولكن في كثير من الحالات ، تشد الصمولة صندوق التعبئة يدور بالرافعة ، ويستمر بالتنقيط ، وفي بعض الحنفيات لا توجد غدة على الإطلاق وفي حالة حدوث تسرب لا يمكن التخلص منها إلا وتركيب واحدة جديدة. ونقص واحد آخر ، لا يمكنك تثبيت صمام كروي في غرفة حيث يمكن أن تكون درجة الحرارة أقل من 0 درجة في الشتاء ، عندما يتجمد الماء ، فإنه ينكسر.

كيفية تركيب صمام كروي على الأنبوب

كيفية تركيب صمام كروي

عند تركيب صمام كروي على الأنبوب ، يجب عليك:

1. إذا كنت تقوم باستبدال صنبور ، فأنت بحاجة إلى إزالة القديم وتنظيف الخيوط من الكتان ومحاولة شد الصنبور. التقيت أكثر من مرة بحقيقة أنه عند إزالة الصمام القديم ، فإن 2-3 لفات تتعفن ، وفي هذه الحالة من الضروري قطع الخيط. يجب أن يلف الصمام الموجود في الأنبوب 4 لفات على الأقل!

2.إذا ، عند تفكيك الصنبور القديم ، ظل الخيط في حالة طبيعية ، ولكن أثناء التثبيت ، يكون الصنبور مشدودًا على أقل من 4 لفات ، فتأكد من تشغيل الخيط بقالب!

3. تأكد من أنه بدون الكتان ، يتم لف الرافعة 4-5 لفات ، لف الكتان. وتحريف 4-5 المنعطفات.

4. إذا كنت تقوم بتركيب نظام سباكة أو تدفئة ، فقم أولاً بقياس المكان الذي سيتم فيه تركيب الصمام الكروي بالضبط ، وقم بقطعه في المكان المناسب ، وقطع الخيط على الأنبوب ، ثم قم بلفه على 4-5 لفات.

وكالعادة ، بعض النصائح ، إذا كان لديك مصدر تدفئة مركزي ، وكان هناك ضغط مرتفع في النظام ، فاستخدم صمامات Bugatti الكروية ، لقد أثبتوا أنفسهم جيدًا ، لا تقم بتثبيت الصمامات التي لا يوجد بها صندوق حشو ، إذا يبدأ في التدفق ، فلن تتمكن من إزالته قبل استبدال الصنبور.

تأتي الصمامات الكروية مع خيوط داخلية على كلا الجانبين ، داخلية - خارجية ، خارجية - خارجية ، وداخلية من جانب ، ومن ناحية أخرى أمريكية ، لذلك احسب وشراء تلك التي تحتاجها لمزيد من وصلات السباكة أو التدفئة.

شاهد الفيديو ، وتركيب ، وتركيب صمام كروي ، وكيفية ربط الأنبوب.

ملامح المركب الناتج

على الرغم من طرق التوصيل والشفة المنتشرة إلى حد ما ، فإن بعض الصمامات الكروية متصلة باللحام. يمكن وصف طريقة اتصال مماثلة على النحو التالي:

  1. من الممكن توصيل صمام كروي حتى بالأنبوب الذي لا يوجد فيه خيط أو لا يمكن توصيل شفة.
  2. يتميز التماس الناتج بموثوقية عالية. وفقًا لتكنولوجيا اللحام ، سيكون الاتصال قادرًا على تحمل الأحمال العالية.
  3. بعد اكتمال أعمال التركيب ، لن يكون من الممكن التفكيك للصيانة أو استبدال عنصر القفل. يمكن استدعاء حالة الاستثناء عند قطع المعدن.
  4. إذا تم انتهاك تقنية اللحام ، فإن التماس الناتج يكون ذا نوعية رديئة ؛ أثناء التشغيل المطول ، قد يظهر تسرب.
  5. تتميز اللحامات بمقاومة منخفضة نسبيًا للصدمات الهيدروليكية.

كما تظهر الممارسة ، يمكن للمفصل الملحوم أن يتحمل حمولة عالية بما فيه الكفاية ويستمر لفترة طويلة. هذا هو السبب الذي يجعلك تجد اليوم في كثير من الأحيان موقفًا في الصناعة عندما يتم توصيل صمام كروي بدقة عند استخدام هذه التقنية.

تركيب صمام الغاز

المرحلة التحضيرية

لتغيير صمام الغاز في المطبخ بنفسك ، تحتاج إلى التحضير:

  • صنبور جديد
  • اثنين من مفاتيح الغاز. مطلوب مفتاح ربط لفك الخيوط ، والثاني لتثبيت الأنبوب السفلي ثابتًا. خلاف ذلك ، يمكنك إتلاف خط الأنابيب المؤدي مباشرة إلى موقد الغاز ؛
  • يعني لختم الوصلات الملولبة. شريط FUM أو خيط Tangit Unilok أو خيط الكتان العادي سيفي بالغرض. عند استخدام خيط الكتان ، من الضروري إجراء معالجة إضافية لمواد الختم بالطلاء ؛

كيفية تركيب صمام كروي

سن خاص لختم الوصلات الملولبة

شحم الجرافيت المصمم لصمامات الغاز ؛

كيفية تركيب صمام كروي

تكوين خاص لأجهزة الغاز

غطاء الأنبوب. إذا استبدلت الصمام بشخصين ، فيمكنك الاستغناء عن استخدام قابس.

عملية الاستبدال

يتم استبدال صمام الغاز وفقًا للمخطط التالي:

  1. انقطع إمداد المسكن بالغاز. للقيام بذلك ، يتحول مقبض صمام الغاز إلى وضع عمودي على الأنبوب ؛

كيفية تركيب صمام كروي

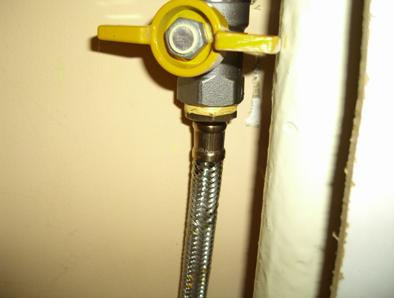

صمام الغاز في وضع مغلق

  1. الصمام مفكوك من الأنبوب. إذا تعذر فك الخيط ، فمن المستحسن معالجة الوصلة الملولبة مع WD-40 ، مما يضمن التشغيل السلس. إذا تم تركيب صمام ملحوم في الشقة ، فسيتم قطعه بمطحنة ، ويتم قطع الخيوط على الأنابيب ؛
  2. يتم تركيب قابس مؤقت بدلاً من الصمام.إذا تم عمل استبدال صمام الغاز بواسطة شخصين ، فبدلاً من السدادة ، يمكنك استخدام إصبع الشريك. سيسهل هذا الإجراء عملية تركيب رافعة جديدة ؛
  3. يتم لف خيط مانع للتسرب على الخيط ؛

كيفية تركيب صمام كروي

لف خيط الكتان لجعل الوصلة الملولبة مشدودة

  1. يتم تطبيق طبقة من زيوت الجرافيت فوق الخيط ؛

كيفية تركيب صمام كروي

إعداد الخيط النهائي لتركيب الصمام

  1. تم تركيب صنبور جديد.

عند القيام بالعمل ، يوصى بفتح نوافذ الغرفة وإيقاف تشغيل جميع الأجهزة الكهربائية. ستؤدي هذه الإجراءات إلى أقصى درجات الأمان.

يتم عرض عملية الاستبدال الذاتي لصمام الغاز في الفيديو.

اختبار التسرب

بعد تركيب صمام الغاز ، يوصى بفحص إحكام الجهاز والتوصيلات الناتجة. من أجل هذا:

  • افتح الصنبور وابدأ إمداد الغاز بالموقد ؛
  • تحضير محلول صابوني مشبع يتم وضعه على الصنبور والمفاصل.

كيفية تركيب صمام كروي

اكتشاف تسرب الغاز بالماء والصابون

إذا قام الجهاز والخيط بتمرير الغاز ، فستتشكل فقاعات صغيرة من الصابون عند نقطة المرور. إذا تم العثور على تسرب ، يجب تصحيح المشكلة بسرعة.

من الخطر القيام بعمل استبدال صمام الغاز بنفسك

يمكن أن يؤدي أي عمل مهمل أو انتهاك لقواعد السلامة إلى حدوث انفجار. لذلك ، يوصى بإجراء الاستبدال بواسطة موظفين مؤهلين.

فتح وإغلاق الصمامات

من الممكن تحديد ما إذا كان الصمام مفتوحًا أم مغلقًا بعدة علامات ، اعتمادًا على نوع الجهاز المثبت.

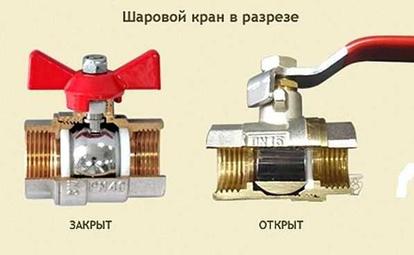

تحديد موضع الصمام الكروي

لتحديد حالة الصمام الكروي ، يمكنك استخدام:

  1. مقبض التحكم؛
  2. الشق الموجود على الجذع.

يمكن تجهيز الصمام الكروي بنوعين من المقابض:

  • مقبض ، وهو عنصر ممدود متصل بجسم الجهاز ؛
  • مقبض فراشة يتكون من جزأين متشابهين مرتبة بشكل متماثل فيما يتعلق بنقطة التعلق.

يُغلق الصمام إذا تم تشغيل المقبض بشكل عمودي على الجهاز واتجاه خط الأنابيب ، ويفتح إذا تم تشغيل المقبض في اتجاه محور الجهاز ، وبالتالي خط الأنابيب.

كيفية تركيب صمام كروي

تحديد حالة الصمام بواسطة المقبض المثبت بالجهاز

سيساعد الفيديو التالي في تحديد حالة الصمام بواسطة المقبض.

إذا كانت المقابض مكسورة أو مفقودة تمامًا لسبب ما ، فهل من الممكن معرفة موضع الصمام؟ لتحديد حالة الجهاز في ظل الظروف قيد النظر ، يمكنك استخدام الأخدود الموجود على الجذع.

كيفية تركيب صمام كروي

العنصر الذي يمكن بواسطته تحديد موضع الصمام

إذا كان الأخدود موازيًا لخط الأنابيب ، يكون الصمام مفتوحًا ويمرر السائل (الغاز). إذا كان التجويف يقع بشكل عمودي على اتجاه الأنابيب ، فسيتم إغلاق الصمام وحركة السوائل عبر النظام مستحيلة.

كيفية تركيب صمام كروي

تحديد موضع الصمام عن طريق التجويف

لسهولة استخدام الصمام الكروي ، توجد نتوءات خاصة على جسم الجهاز ، وهي مصممة للحد من دوران المقبض ، ونتيجة لذلك ، تمدد فترة استخدام الجهاز.

تحديد موضع صمام التوصيل

في أي اتجاه يجب فك صمام القابس إذا لم يكن هناك مقبض على الجهاز ، وكيف تعرف موضع الصمام في هذه الحالة؟

لتحديد موضع الصمام الذي لا يحتوي على مقبض ، يجب عليك:

  1. العثور على فتحة في الجزء العلوي من الجذع (خطر) ؛
  2. بصريا تحقق من حالة الجهاز.

كيفية تركيب صمام كروي

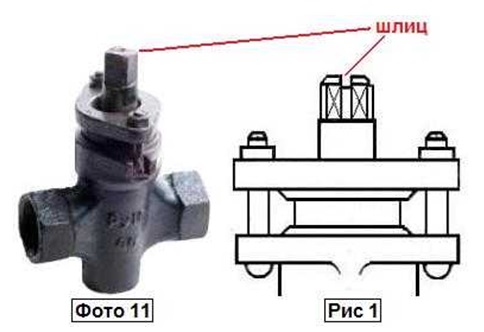

تحديد حالة صمام التوصيل في حالة عدم وجود مقبض

لإغلاق أي نوع من الصمامات ، من الضروري تدوير مقبض التحكم أو ساق التثبيت في اتجاه عقارب الساعة. لفتح الصمام ، يدور المقبض في الاتجاه المعاكس ، أي عكس اتجاه عقارب الساعة.

تعليمات اللحام

كيفية تركيب صمام كروي

يجب أن يتم تركيب الصمامات الكروية في خط الإنتاج حصريًا مع مراعاة متطلبات المشروع ، وكذلك المعايير المشتركة. التوصيات الرئيسية مذكورة أدناه:

في وقت العمل ، يُمنع منعًا باتًا إصلاح الجهاز بالمقبض أو بالعناصر التكنولوجية الأخرى. هذا يرجع إلى حقيقة أن العبء المبذول يمكن أن يؤدي إلى عواقب وخيمة للغاية. حتى التشوه الطفيف في الجذع يؤدي إلى انخفاض في ضيق الجهاز بأكمله.

لا يمكن إجراء أعمال اللحام إلا في الوضع المفتوح للجهاز. في الوقت نفسه ، تحتاج إلى التأكد من عدم وجود ملوثات مختلفة بالداخل يمكن أن تدخل أثناء النقل.

يوصى بإزالة المقبض وقت اللحام. في كثير من الأحيان ، في تصنيعها ، يتم استخدام مادة يمكن أن تعاني من تساقط قطرات من مادة ساخنة.

عند التركيب في وضع عمودي ، يتم إجراء لحام التماس العلوي في وضع مفتوح بالكامل. يتم الحصول على خط اللحام السفلي في وضع مغلق تمامًا ، مما يلغي إمكانية تأثير السحب العكسي للهواء الدافئ.

بقطر يتراوح من 10 إلى 125 ملم ، يوصى باستخدام اللحام الكهربائي ، مع وجود مؤشر أكبر ، هذه الحالة إلزامية.

يجب أن يتناسب شطبة الأنبوب بشكل مثالي مع عنصر القفل

لهذا السبب ، في حالة جودة السطح الرديئة ، يتم قطع النهاية وإعدادها بعناية.

عند اللحام مباشرة ، يجب توخي الحذر لضمان عدم تسخين جسم الصمام. هذا يرجع إلى حقيقة أن ارتفاع درجة الحرارة يمكن أن يؤدي إلى عواقب وخيمة للغاية.

يعتبر ارتفاع درجة حرارة الجسم إلى درجة حرارة 100 درجة مئوية في منطقة الجلوس. يجب أن يؤخذ في الاعتبار أنه في معظم الحالات يتم استخدام مبرد خاص وقطعة قماش مبللة. يمكن إجراء اللحام على عدة مراحل لتقليل احتمالية ارتفاع درجة حرارة السطح. تؤدي الزيادة في اللدونة إلى تشوه السطح وفقدان ضيق الهيكل بأكمله.

بعد تلقي خط اللحام لفترة طويلة ، يُمنع فتح وإغلاق التعزيز. لا يمكن القيام بذلك إلا بعد أن يبرد السطح تمامًا. خلاف ذلك ، قد تتلف العناصر الداخلية.

يجب عدم تقصير طول بناء الفتحات. هذا يرجع إلى حقيقة أنه تم اختياره مع مراعاة احتمال تسخين الهيكل الرئيسي.

بعد الانتهاء من العمل ، يتم فحص جودة التماس وفقًا للمتطلبات المحددة. لحماية السطح ، يتم طلاء الطلاء. المرحلة الأخيرة هي شطف الرافعة لإزالة الحطام الذي يمكن أن يدخل داخل الهيكل في وقت اللحام.

اختيار صمامات الغاز

في حالة اكتشاف عطل في تشغيل صمام الغاز ، يوصى باستبدال الجهاز في أسرع وقت ممكن. بادئ ذي بدء ، تحتاج إلى اختيار صمام جديد. عند الاختيار ، يوصي الخبراء بالنظر في:

  • نوع الصمام
  • إعدادات الجهاز الأساسية.

أنواع

يمكن أن يكون صمام أنبوب الغاز:

الفلين. يتم وضع عنصر مخروطي تحركه دولاب الموازنة في جسم صنبور الفلين. يوجد في العنصر المخروطي (السدادة) فتحة ، عند محاذاة الفتحة الموجودة في الأنبوب ، تمرر الغاز إلى الجهاز. يعمل صندوق التعبئة كمادة مانعة للتسرب لإغلاق اتصال الصنبور بالأنابيب ؛

كيفية تركيب صمام كروي

صمام مقطعي

كرة. يختلف جهاز صمام الغاز الكروي عن جهاز الفلين في أن آلية القفل تعتمد على كرة مصنوعة من معدن متين. تحتوي الكرة على ثقب يقع عند تدوير دولاب الموازنة على طول خط أنابيب الغاز وبهذه الطريقة ينقل الغاز إلى المستهلك.

كيفية تركيب صمام كروي

صمام خط أنابيب الغاز مع آلية قفل الكرة

يوصي الخبراء باستخدام الصمامات الكروية لخط أنابيب الغاز المحلي ، لأنها أكثر موثوقية.

وفقًا لطريقة الاتصال بالأنابيب ، يمكن أن يكون الصمام الكروي المنزلي:

مترابطة. الصمام متصل بأنابيب الغاز بوصلة ملولبة ؛

صمام الخيوط

مشفه. يتم التوصيل بالأنابيب باستخدام الفلنجات ، والتي بدورها يتم تثبيتها بمسامير ؛

كيفية تركيب صمام كروي

صمام غاز مثبت بالفلنجات

ملحومة ، أي مثبتة باستخدام آلة لحام.

كيفية تركيب صمام كروي

الديك الغاز الملحوم

الصمامات الملولبة وذات الحواف قابلة لإعادة الاستخدام ، أي إذا لزم الأمر ، يمكنك إخراج الجهاز من أنبوب الغاز والتحقق من أدائه وإجراء الإصلاحات وتثبيته في مكانه الأصلي. يمكن تركيب صمام اللحام مرة واحدة فقط.

معلمات الاختيار الأساسية

لاختيار صمام إغلاق الغاز ، يوصى بالاهتمام بالعوامل التالية:

  • قطر خط الأنابيب. يجب أن يغطي عنصر إغلاق الصمام بالكامل الأنبوب الموجود في الشقة. إذا كان الصمام أكبر أو أصغر ، فلن يكتمل ضيق الصنبور ؛
  • الملعب وقطر الخيط على خط الأنابيب. لاستبدال الجهاز بسرعة ، من الضروري وجود تطابق كامل للمعلمات المحددة. خلاف ذلك ، سوف تحتاج إلى شراء وتركيب محولات إضافية ؛
  • المادة التي يتكون منها صمام خط أنابيب الغاز. من الأنسب شراء حنفيات نحاسية ، حيث تتمتع بعمر خدمة أطول. يمكنك أيضًا العثور على صنابير السيليكون والزنك والبلاستيك للبيع. من الممكن تمييز المواد المستخدمة في تصنيع الصمام بالوزن. الحنفيات النحاسية أثقل من الحنفيات المصنوعة من مواد أخرى. بالإضافة إلى ذلك ، يمكنك فحص مكان قطع الخيط. النحاس له صبغة صفراء ، وجميع المواد الأخرى (باستثناء البلاستيك) رمادية ؛

صمام غاز مصنوع من النحاس المطلي بالنيكل

  • يجب أن يكون جسم الصمام خاليًا من الشقوق والانتفاخات والشقوق والعيوب الأخرى. يشير وجود هذه العوامل إلى عدم الامتثال لقواعد تصنيع المنتج ، مما سيؤدي إلى تقليل عمر الخدمة ؛
  • من الأنسب شراء الصمامات من الشركات المصنعة المعروفة. على سبيل المثال ، يمكنك اختيار الرافعات المصنعة من قبل Bugatti (إيطاليا) ، Dungs (ألمانيا) ، Broen Ballomax (بولندا).

سيسمح لك الامتثال للقواعد البسيطة عند اختيار صمام الغاز باختيار جهاز موثوق به مع عمر خدمة طويل.
