مخطط تسخين البخار

بشكل عام ، مخططات أنظمة التدفئة للبخار والماء هي نفسها تقريبًا. فقط في حالة البخار ، يصبح الاتصال بالغلاية أكثر تعقيدًا ، ويظهر خزان تخزين إضافي للمكثفات (المتلقي) وأجهزة معالجة المياه ، كما هو موضح في الرسم التخطيطي:

بغض النظر عما إذا كنت ستقوم بتثبيت التدفئة بيديك ، أو توظيف متخصصين ، سنقدم 5 حجج لماذا لا ينبغي أن تكون بخارًا:

• تسخين البخار مؤلم: المشعات والأنابيب التي يتم تسخينها إلى 130 درجة مئوية هي مصدر حروق لك ولأطفالك ؛
• قلة المدخرات: يكاد يكون من المستحيل تنظيم درجة الحرارة في الغرف التي يتم تسخينها بالبخار ؛
• يعد شراء وتركيب الغلايات البخارية ، فضلاً عن التركيبات الخاصة ، أغلى بكثير من أنظمة المياه التقليدية ؛
• يتطلب تشغيل معدات توليد البخار الحصول على إذن من سلطات الرقابة ذات الصلة ؛
• معدات توليد البخار هي مصدر خطر متزايد. نطاقه هو الإنتاج الصناعي.

تسخين المياه من الموقد

هناك شيء مثل تسخين الموقد بالبخار ، قدمه أجدادنا. لكن لا يوجد بخار في الأنابيب هنا ، إنه نظام مائي به مشعات ، يتم تشغيله بواسطة مبادل حراري مثبت في الفرن أو مداخن الفرن. المبادلات الحرارية لهذه الأغراض من نوعين: على شكل ملف أو وعاء به فوهات. عادة ما يكون الخزان ملحومًا من الفولاذ المقاوم للصدأ ، والملف مصنوع من أنابيب فولاذية سميكة الجدران.

نصيحة. عندما يتم التخطيط للتدفئة في البلد أو في مبنى آخر بطريقة التدفئة الدورية ، فمن أجل تجنب إزالة الجليد من البطاريات والمبادل الحراري في الموقد ، من الضروري ملء النظام بسائل مضاد للتجمد - مضاد للتجمد.

لتسخين البخار من الموقد ، تحتاج إلى تنفيذ الأنابيب وتركيب المشعات. كقاعدة عامة ، تكون طاقة المبادل الحراري كافية للتدفئة الجيدة من 2-4 بطاريات ، ويجب أن يتم الاسترشاد بهذا المقدار. يمكن جعل النظام يتغذى بالجاذبية ، لكن هذا سوف يفسد منزلك بأنابيب ذات قطر كبير. إذا لم تكن هناك حاجة ماسة ، فمن الأفضل تركيب مضخة دوران ووضع خطوط فوق الأرض.

كما هو الحال مع غلايات الوقود الصلب ، يجب تركيب مجموعة أمان على أنبوب الإمداد. لا يمكن دائمًا التحكم في عملية الاحتراق في صندوق الاحتراق أو إيقافها في الوقت المناسب ، وبالتالي فإن وجود صمام أمان بمقياس ضغط لن يضر. الخيار الأفضل ، حيث يكون ارتفاع درجة حرارة خزان الفرن شبه مستحيل ، هو وجود مجمع حرارة.

ما هذا

عندما يغلي الماء تحت ضغط ثابت ، فإنه يحافظ على درجة حرارته ثابتة. يحتوي البخار المتكون نتيجة لهذا الغليان على كمية كبيرة من الطاقة الحرارية. في لحظة التكثيف ، أي عندما يتحول البخار إلى سائل ، يتم إطلاق هذه الطاقة ونقلها إلى البيئة.

يستخدم هذا المبدأ في تشغيل أنظمة التسخين بالبخار. يغلي الماء في الغلاية ، ينتقل البخار عبر الأنابيب إلى المشعات ، حيث يتكثف ويتفكك بالحرارة ، وبالتالي يسخن الهواء في الغرفة. يستمر الماء الذي يتم الحصول عليه أثناء عملية التكثيف في التحرك عبر الأنابيب والعودة إلى خزان تخزين خاص ، ثم يتدفق إلى السخان بشكل طبيعي أو عن طريق القوة باستخدام مضخة.

يوضح هذا الرسم البياني مبادئ توزيع تسخين البخار. يجب أن يكون السخان أقل من المشعات ، ويتم إعطاء خط المكثف ميلًا

في مثل هذه الأنظمة ، عادةً ما يتم استخدام ما يسمى بالبخار الجاف المشبع ، والذي لا يحتوي على جزيئات الماء العالقة. تنعكس كمية البخار في النظام في تشغيله.إذا كان هناك القليل جدًا من البخار ، فسيؤدي ذلك إلى حدوث مشاكل في التدفق الحر للمكثف ، وسيتجمع الهواء البارد في قاع المدفأة. يعمل الحجم الكافي من البخار على تحسين تدفق المكثفات ، والتي يتم دفعها إلى الجدران وتدفقها لأسفل في شكل طبقة رقيقة من الماء.

اعتمادًا على الضغط داخل نظام التسخين بالبخار ، يتم تقسيمها إلى:

• بخار فراغ
• ضغط منخفض؛
• ضغط مرتفع.

في الأول ، يكون الضغط أقل من 0.1 ميجا باسكال ، وفي الثانية - حتى أقل - يصل إلى 0.07 ميجا باسكال ، وفي الثالث - أكثر من 0.07 ميجا باسكال. تتمتع أنظمة الضغط المنخفض المفتوحة بإمكانية الوصول إلى الهواء من الغلاف الجوي ، ولكن يمكن أيضًا إغلاقها ، أي مغلق تماما.

في الأنظمة المغلقة ، يدخل الماء فورًا إلى المبادل الحراري بعد التكثيف ، ولكن غالبًا ما يتم استخدام الأنظمة المفتوحة ، حيث يتم تجميع المبرد أولاً في خزان تخزين ثم يتم ضخه إلى غلاية للتدفئة. يمكن أن يملأ المكثف بالكامل الأنابيب التي يتحرك من خلالها للتدفئة أو جزئيًا فقط. يُفضل الخيار الأخير ، لأنه عند إيقاف تشغيل النظام ، ستظل الأنابيب الموجودة فيه جافة.

إذا انتقل مبرد تسخين البخار بعد التكثيف مباشرة إلى المرجل للتدفئة اللاحقة ، يسمى النظام مغلق. إذا تم تجميع ناتج التكثيف أولاً في خزان تخزين ، حيث يتم ضخه في المرجل بواسطة مضخة ، يتم تصنيف النظام على أنه حلقة مفتوحة.

تصميم نظام تسخين بالبخار

حتى بالنسبة للغرفة الصغيرة ، من الأفضل وضع مشروع. سيتطلب النظام المصمم على "ربما" بدرجة عالية من الاحتمال إعادة صياغة قريبًا ، وسيحدد الرسم التخطيطي على الورق نقاط الضعف على الفور ويصححها. على سبيل المثال ، من أجل إنشاء نظام مع الدوران الطبيعي لسائل التبريد ، يجب وضع المبادل الحراري ، وبالتالي جهاز التدفئة ، في أدنى نقطة في المنزل.

يتم ترتيب خط أنابيب البخار وخط أنابيب المكثفات لأنظمة التدفئة مع نوع طبيعي من حركة المبرد بمنحدر في اتجاه حركته (+)

هذا يعني أن الموقد أو المرجل يجب أن يكونا أسفل كل المشعات ، وكذلك الأنابيب غير الرأسية ، ولكن الأفقية أو بزاوية رأسية. إذا لم يكن من الممكن وضع جهاز التسخين بهذه الطريقة (لا يوجد قبو في المنزل ، يتم استخدام الطابق السفلي لأغراض أخرى ، وما إلى ذلك) ، فيجب تفضيل التدفئة الدورانية القسرية.

يوضح الرسم البياني نظام تدفئة مع دوران قسري. لتركيبه ، ستحتاج إلى مضخة دوران وخزان تخزين

لذلك ، من الضروري تضمين مضخة في الدائرة ، والتي ستضخ الماء في المبادل الحراري. من النقاط المهمة في تصميم نظام التدفئة ترتيب توصيل المشعات. يتضمن التوصيل التسلسلي أو ما يسمى بنظام الأنبوب الواحد توصيل جميع المشعات بالترتيب.

نتيجة لذلك ، سوف يتحرك المبرد بالتتابع خلال النظام ، ويبرد تدريجيًا. هذا خيار اتصال اقتصادي ، وهو أسهل في التثبيت وأرخص. لكن توحيد التسخين بهذه الطريقة سيتأثر ، حيث سيكون المبرد الأول هو الأكثر سخونة ، وسيدخل المبرد الأخير في حالة نصف مبرد بالفعل.

يتضمن توصيل المشعات أحادي الأنابيب ، كما يتضح من هذا الرسم البياني ، تركيبًا متسلسلًا. المبرد يدخل المبرد الأخير المبرد بالفعل

لا يمكن قبول حل الأنبوب الواحد إلا عند توصيل التدفئة بالبخار في منزل ريفي أو في منزل صغير ، على مساحة تقل عن 80 مترًا مربعًا. م وبالنسبة لمنزل ريفي واسع أو مبنى من طابقين ، يكون نظام الأنبوبين أكثر ملاءمة ، حيث يتم توصيل المشعات بالتوازي. يضمن هذا المخطط التدفق المتزامن ، وليس المتسلسل ، لسائل التبريد إلى كل مشعاع ، ويتم تسخين المبنى بشكل متساوٍ.

ولكن مع دائرة ثنائية الأنابيب ، يجب توصيل أنبوبين بكل مشعاع: خط مستقيم و "رجوع". مثل هذا النظام أكثر صعوبة في التنفيذ ، وسيكلف أكثر قليلاً من تركيب نظام أحادي الأنابيب. ومع ذلك ، فإن الغالبية العظمى من أنظمة تسخين المياه مصنوعة وفقًا لنظام ثنائي الأنابيب ، على الرغم من الصعوبات ، وهي تعمل بنجاح كبير.

يوضح هذا الرسم البياني نظام تركيب ثنائي الأنابيب لمشعات التدفئة بالبخار. يتم توصيل كل مبرد برافعة مشتركة وله أنبوب رجوع ، مما يضمن توزيعًا موحدًا لسائل التبريد

إذا كان من المفترض استخدام موقد حرق الأخشاب كمصدر للحرارة ، فيجب حساب وتصميم مبادل حراري خاص على الفور. يبدو وكأنه ملف ملحوم من الأنابيب المعدنية. تم تضمين هذا العنصر مباشرة في تصميم الفرن ، ولم يتم تثبيته بشكل منفصل.

لذلك ، ينبغي أيضًا النظر في تصميم فرن جديد في مرحلة التصميم. يمكنك أيضًا استخدام فرن موجود ، ولكن يجب تفكيكه جزئيًا لتركيب المبادل الحراري بالداخل. للحصول على 9 كيلو واط من الحرارة ، يلزم وجود مبادل حراري بمساحة سطح حوالي متر مربع واحد. كلما كانت المساحة المراد تسخينها أكبر ، يجب أن يكون المبادل الحراري أكبر.

إذا كان من المفترض تسخين الغرفة بمساعدة غلاية ، فكل شيء أبسط قليلاً: تحتاج إلى شرائه وتثبيته. عادة ، للتدفئة بالبخار في المنزل ، يوصى باستخدام نموذج غلاية أنبوب الماء ، باعتباره الأكثر كفاءة. على الرغم من أن أنبوب النار أو أنبوب الدخان أو أنبوب النار المدمج وأنبوب النار يمكن أن يكون أيضًا خيارًا مقبولًا تمامًا.

في بعض الأحيان ، يتم استخدام غلاية منزلية الصنع لتنظيم تسخين البخار ، حيث يتم حرق زيت المحرك المستخدم. لكن يعتبر هذا الخيار مناسبًا للاستخدام في غرف المرافق ، على سبيل المثال ، في المرآب. بالنسبة لمبنى سكني ، هذا الخيار ليس جيدًا جدًا.

القيام بأعمال التحضير

عندما يتم اتخاذ قرار بالقيام بأي أعمال تركيب لتوصيل المرجل بتزويد المياه ، فلا ينبغي التفكير في أنه سهل. بادئ ذي بدء ، المطلوب هو التحضير لأعمال التركيب. أولاً ، فكر في شكل مثل هذا النظام. يتم تسخين الفضاء عن طريق التنظيم الحراري للناقل الحراري. لن يتحرك التدفق داخل النظام بسبب مضخة الماء ، ولكن تحت تأثير الضغط المتزايد داخل كتل الماء. تتميز الغلاية بالقدرة على العمل على الفور مع الكتل الحرارية المختلفة. يقع الضغط نفسه في حامل الحرارة الموجود على الرفوف ، والذي يمكنه تبريد كل تدفق للمياه. وتجدر الإشارة إلى أنه بفضل هذه العملية ، يمكن أن تتلقى مشعات التسخين الماء بالتأكيد في حالة مبردة ، والتي ستعود داخل الغلاية وتدفع الماء الساخن مرة أخرى.

بعد ذلك ، يمكنك تصميم نظام إمداد بالمياه. بادئ ذي بدء ، ما يجب القيام به حتى يمكن للتدفئة داخل المنزل أن توفر الراحة ، من الضروري إجراء حساب لحجم الماء المطلوب لتدفئة الغرفة. ثم يمكنك حساب قوة المضخة. فقط بعد كل هذا يمكنك الاختيار بين غلاية الماء وجميع المكونات حتى يعمل المرجل دون انقطاع.

أثناء تركيب نظام التدفئة ، يتم اختيار الغلايات وفقًا للطاقة ، بالاعتماد على مساحة الغرفة المراد تسخينها. يمكن تقدير ذلك باستخدام الصيغة: أبعاد المساحة ، مقاسة بالمتر المربع ، يتم ضربها في 1.2 كيلووات وقسمة على عشرة. يتم استخدام قيمة طاقة المرجل التي يتم الحصول عليها للمنطقة المناخية في المنطقة الوسطى من روسيا.

يتم استخدام التدوير القسري للحامل الحراري داخل أنظمة التدفئة على الماء بمساعدة مضخة مياه كهربائية.عند استخدام هذا المخطط ، يتم ضمان التسخين المنتظم للنظام ككل ، ويجب أن تكون قيمة درجة حرارة البطاريات ، الموجودة على مسافة بعيدة ، عالية. أثناء تشغيل مضخة الدوران ، من الممكن رفض استخدام أنابيب فولاذية ذات قطر كبير لخطوط أنابيب نظام التدفئة.

يعد استخدام أنابيب البولي بروبلين عند تركيب نظام التدفئة أكثر ربحية من الأنابيب البلاستيكية المعدنية ، تقنيًا واقتصاديًا. بادئ ذي بدء ، يكون لديهم سعر أقل في شكل منفصل. علاوة على ذلك ، أثناء تركيب خطوط الأنابيب من الأنابيب البلاستيكية المعدنية ، يتم استخدام عناصر باهظة الثمن للتوصيل.

بالإضافة إلى ذلك ، عند استخدام الطريقة المتجانسة ، لا توجد وصلات ملولبة يمكن أن تتصدع بعد مرور بعض الوقت (على سبيل المثال ، تفقد الحشيات المطاطية للإغلاق مرونتها). تتمتع أنابيب البولي بروبلين ، المتصلة بطريقة متجانسة ، بقوة ميكانيكية كبيرة ، على التوالي ، بشكل أكثر موثوقية. أخيرًا ، عند استخدام هذه الأنابيب ، يمكن السماح بالتجميد (لها خاصية المرونة).

تقييم المزايا والعيوب

ما هي فوائد نظام التسخين بالبخار؟ من السهل نسبيًا صنعه حتى على أساس موقد الحطب التقليدي. هذا صحيح بشكل خاص في المناطق التي لا يوجد فيها إمدادات غاز مركزية ، ويتوفر فيها الحطب أو أنواع الوقود الصلب الأخرى بسهولة. البخار كحامل حرارة يتقدم على الماء بشكل كبير. معدل تسخينها أعلى بثلاث مرات.

بالإضافة إلى ذلك ، من غير المحتمل أن يفشل نظام التسخين بالبخار خلال برد الشتاء بسبب نقص التدفئة. في حالة احتراق صندوق الاحتراق ، سيتجمع الماء من النظام في خزان التخزين أو في المبادل الحراري ، وستظل الأنابيب والرادياتير فارغة. مع تسخين المياه ، يؤدي تجميد المبرد الذي تمتلئ به الدائرة بأكملها ، كما تعلم ، إلى تمزق الأنابيب.

أخيرًا ، يجب أن تكون أبعاد مشعات التسخين بالبخار أصغر بكثير من أبعاد أنظمة المياه ، نظرًا لأن كمية الطاقة الحرارية التي يتم الحصول عليها نتيجة لذلك تزيد عدة مرات. سيؤدي ذلك إلى تقليل تكلفة تركيب نظام التدفئة في المنزل بشكل طفيف.

لا تعد الشبكات الزخرفية لمشعات التسخين بالبخار عنصرًا من عناصر التصميم الداخلي فحسب ، بل تعد أيضًا وسيلة للحماية من الحروق.

هذا يكمل قائمة مزايا نظام البخار ، ويمكننا الانتقال إلى عيوبه ، والتي تعتبر مهمة جدًا:

• مخاطر عالية من الحروق.
• زيادة مستوى الضوضاء أثناء التشغيل ؛
• صعوبات في ضبط تشغيل النظام ؛
• الحاجة إلى شراء أنابيب باهظة الثمن ، إلخ.

لا يُنصح بالتسخين بالبخار في المباني السكنية وفقًا لمعايير السلامة ، حيث إنه يشكل خطرًا كبيرًا على صحة وحياة الأشخاص الذين يعيشون في المنزل. لذلك ، ستكون درجة حرارة تشغيل المشعات عالية جدًا ، إذا لمستها ، يمكن أن تصاب بحروق خطيرة. لذلك ، يجب إغلاق جميع المشعات بشبكات زخرفية موثوقة.

أنابيب PVC العادية ليست مناسبة لمثل هذا النظام ، حيث يجب أن تتحمل ضغطًا عاليًا ودرجات حرارة تزيد عن 100 درجة. تنطبق نفس المتطلبات على عناصر أخرى من النظام. يجب أن تكون أنابيب تسخين البخار من النحاس أو الصلب المجلفن.

تعتبر الأنابيب النحاسية خيار اتصال مثاليًا ، ولكن ليس على الإطلاق لأنظمة التسخين بالبخار. لتوصيل هذه الأنابيب سوف تحتاج إلى آلة لحام

على أي حال ، لا يمكن تسمية هذه اللحظة بالميزانية.

يجب أن تولى القضايا الأمنية أقصى درجات الاهتمام. ستتطلب جميع أعمال التركيب ، على سبيل المثال ، لحام الأنابيب النحاسية ، أعلى جودة في الصنعة.

إذا انقطع الاتصال وتسربت نفاثة من البخار إلى الحفرة ، فإن أحد سكان المنزل يخاطر بحروق خطيرة.

أنابيب الفولاذ المقاوم للصدأ قادرة على تحمل مثل هذه الأحمال النموذجية لأنظمة التسخين بالبخار مثل ارتفاع درجة الحرارة والضغط العالي في النظام

عيب آخر للتسخين بالبخار هو زيادة مستوى الضوضاء. لإصلاح هذه المشكلة ، يجب عليك تثبيت المشعات بشكل صحيح. يتم تعليقها على أقواس خاصة مضادة للضوضاء. من الأفضل وضع الغلاية أو الموقد في غرفة منفصلة. بالإضافة إلى ذلك ، يمكن وضع الأنابيب النحاسية في سماكة الجدران ، مما يقلل أيضًا من مستوى الضوضاء.

أخيرًا ، من الصعب قليلاً تنظيم درجة حرارة التدفئة في الغرف التي تحتوي على تسخين بالبخار. لا يمكنك تثبيت منظم الحرارة وتقليل كمية البخار ببساطة. سيتعين عليك تقليل كمية الوقود ، وهو ليس بالأمر السهل دائمًا ، أو تهوية المبنى. قبل البدء في تركيب نظام تسخين بالبخار ، يجب مراعاة كل هذه النقاط.

ميزات أنظمة الضغط المنخفض

البديل الشائع لهذا النظام هو النظام المغلق ، باستخدام الجاذبية المرتجعة للمكثفات إلى المرجل ، والتي لا تملأ الأنابيب تمامًا ، أثناء استخدام الأنابيب العلوية. أولاً ، يتم ملء النظام بالماء إلى المستوى المطلوب ، وبعد ذلك يبدأ التسخين. يتدفق المكثف إلى أسفل المصعد المشترك وعند الوصول إلى مستوى محدد مسبقًا ، يتم إزاحته إلى المرجل.

في نفس النظام مع الأسلاك السفلية ، يوصى بتركيب أنابيب ذات ميل طفيف في اتجاه حركة البخار لتقليل تأثيرات الضوضاء. يتم تثبيت سدادة ماء على شكل حلقة في المكان الذي يتم فيه تصريف الماء المتكثف ، مما يمنع البخار من الانتقال إلى خط التكثيف.

يجب أن تكون سرعة البخار في هذه الأنظمة معتدلة ، ولا تزيد عن 0.14 م / ث. خلاف ذلك ، سوف يلتقط البخار أيضًا جزيئات الرطوبة المتراكمة على الجدران. نتيجة لذلك ، يعمل النظام بالكثير من الضوضاء ، مما يزيد من مخاطر المطرقة المائية.

الأسلاك مجتمعة ، أي يتم استخدام مزيج من الأسلاك العلوية والسفلية إذا تم وضع الأنابيب تحت أرضية الطابق العلوي أو الأوسط من المنزل. سيتم إغلاق تجويف الأنابيب التي من خلالها يعود الماء إلى المرجل ، في هذه الحالة ، بواسطة المكثف.

إذا تجاوز الضغط في النظام 0.02 ميجا باسكال ، فيجب فتحه. تتم إزالة الهواء من خلال خزان التكثيف ، وحتى لا يخرج البخار من النظام ، يتم تثبيت مصيدة بخار أو مانع تسرب الماء. يتم ضخ الماء من المركب إلى المبادل الحراري ، مما يسمح بتركيب المركب تحت المستوى الذي يوجد فيه المبادل الحراري.

يتم تسخين المبرد لتدفئة منزل خاص مع غرفة مرجل في مبادل حراري موجود في غرفة المرجل. عند الوصول إلى درجة حرارة التشغيل ، ينتقل البخار إلى المجمع ، ويقسم التدفق إلى دائرتين: للغرف الرئيسية وغرفة المرجل (+)

غلاية تسخين البخار في منزل خاص

غلاية البخار هي نوع بديل للتدفئة للمنازل والبيوت الخاصة. يُطلق على تسخين المياه في المباني بشكل غير صحيح اسم "البخار" - يرتبط مثل هذا الالتباس في الأسماء بمبدأ تدفئة المباني السكنية ، حيث يتدفق المبرد الخارجي تحت الضغط من CHP إلى المنازل الفردية وينقل حرارته إلى ناقل داخلي (الماء ) ، والذي يدور في نظام مغلق.

يتم استخدام تسخين البخار في منزل خاص بشكل أقل تكرارًا من الطرق الأخرى لتدفئة الفضاء. من المبرر اقتصاديًا استخدام المرجل في منزل ريفي أو منزل ريفي ، عندما لا يتم توفير المعيشة على مدار العام ، ويتم لعب الدور الرئيسي في التدفئة من خلال سرعة تدفئة المبنى وسهولة إعداد النظام للحفظ .

تعد إمكانية تركيب مثل هذه المعدات بالإضافة إلى المعدات الموجودة ، على سبيل المثال ، الفرن ، ميزة أخرى لاستخدام البخار كحامل حراري.

نتيجة لغليان الماء في وحدة الغلاية (مولد البخار) ، يتم تكوين البخار ، والذي يتم توفيره لنظام خطوط الأنابيب والمشعات.في عملية التكثيف ، ينبعث حرارة ، مما يوفر تسخينًا سريعًا للهواء في الغرفة ، ثم يعود في حالة سائلة في حلقة مفرغة إلى المرجل. في منزل خاص ، يمكن تنفيذ هذا النوع من التدفئة في شكل مخطط أحادي أو مزدوج الدائرة (التدفئة والمياه الساخنة للاحتياجات المنزلية).

وفقًا لطريقة الأسلاك ، يمكن أن يكون النظام أحادي الأنابيب (اتصال تسلسلي لجميع المشعات ، يعمل خط الأنابيب أفقيًا وعموديًا) أو ثنائي الأنابيب (اتصال متوازي للمشعات). يمكن إرجاع المكثف إلى مولد البخار عن طريق الجاذبية (الدائرة المغلقة) أو قسرًا عن طريق مضخة الدوران (الدائرة المفتوحة).

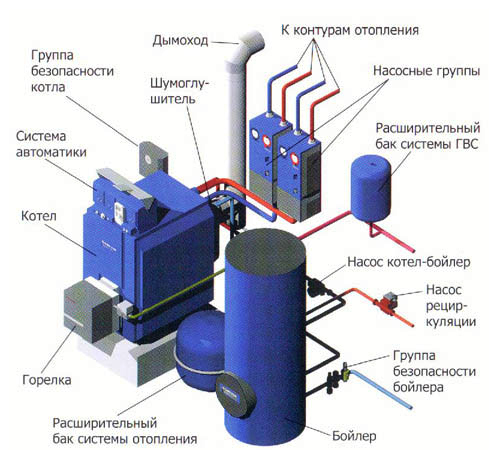

يشمل مخطط تسخين المنزل بالبخار ما يلي:

• سخان مياه؛
• مرجل (لنظام ثنائي الدائرة) ؛
• مشعات.
• مضخة؛
• خزان التمدد
• تجهيزات الإغلاق والسلامة.

وصف غلاية تسخين البخار

يعتبر مولد البخار هو العنصر الأساسي في تدفئة المكان ، ويشمل تصميمه ما يلي:

• الفرن (غرفة احتراق الوقود) ؛
• أنابيب المبخر
• الموفر (مبادل حراري لتسخين المياه بسبب غازات العادم) ؛
• أسطوانة (فاصل لفصل خليط البخار والماء).

يمكن أن تعمل الغلايات على أنواع مختلفة من الوقود ، ولكن من الأفضل للمنازل الخاصة استخدام غلاية بخار منزلية مع إمكانية التبديل من نوع إلى آخر (مدمج).

تعتمد كفاءة وسلامة تدفئة المكان على نهج كفء لاختيار مولد بخار. يجب أن تتناسب قوة وحدة المرجل مع مهامها. على سبيل المثال ، لإنشاء مناخ محلي مثالي في منزل بمساحة 60-200 متر مربع ، تحتاج إلى شراء غلاية بسعة 25 كيلو واط أو أكثر. للأغراض المنزلية ، من الفعال استخدام وحدات أنابيب المياه الأكثر حداثة وموثوقية.

التركيب الذاتي للمعدات

يتم العمل على مراحل ، وبترتيب معين:

1. إعداد مشروع مع مراعاة كافة التفاصيل والحلول التقنية (طول وعدد الأنابيب ، نوع مولد البخار وموقع تركيبه ، موقع المشعات ، خزان التمدد وصمامات الإغلاق). يجب أن يتم الاتفاق على هذه الوثيقة مع سلطات الرقابة الحكومية.

2. تركيب الغلاية (تحت مستوى المشعات لضمان تصاعد البخار لأعلى).

3. الأنابيب وتركيب المشعات. عند التمديد ، يجب تعيين منحدر يبلغ حوالي 5 مم لكل متر. يتم تركيب المشعات باستخدام وصلة ملولبة أو لحام. في مراجعات نظام التسخين بالبخار ، يوصي المستخدمون المتمرسون بتركيب الصنابير للتخلص من المشاكل عند حدوث أقفال الهواء وتسهيل التشغيل اللاحق.

4. يتم تركيب خزان التمدد 3 أمتار فوق مستوى مولد البخار.

5. يجب أن يتم تنفيذ مواسير وحدة الغلاية فقط بأنابيب معدنية من نفس القطر مع منافذ من المرجل (يجب عدم استخدام المحولات). دائرة التسخين مغلقة في الوحدة ، من المستحسن تركيب مرشح ومضخة دوران. يجب تركيب وحدة تصريف في أدنى نقطة في النظام بحيث يمكن إفراغ خط الأنابيب بسهولة لأعمال الإصلاح أو صيانة الهيكل. يتم بالضرورة تركيب المستشعرات الضرورية التي تتحكم في العملية وتضمن السلامة على وحدة الغلاية.

6. من الأفضل إجراء اختبار نظام التسخين بالبخار في وجود متخصصين لا يمكنهم فقط تنفيذ جميع الإجراءات وفقًا للقواعد والمعايير المعمول بها ، ولكن أيضًا القضاء على أي أوجه قصور وعدم دقة في مخطط التثبيت بأيديهم.
