ارتفاع المدخنة بالنسبة لحافة السقف

المرور عبر سقف مدخنة من الطوب

يجب أن يؤدي مرور المدخنة عبر السقف إلى حل مهمتين صعبتين في وقت واحد: ضمان السلامة من الحرائق وضيقها. وفقًا لقواعد السلامة من الحرائق ، في الأماكن التي تتلامس فيها المدخنة مع المواد القابلة للاحتراق ، يجب ألا تتجاوز درجة حرارة جدران المدخنة 50 درجة مئوية. بالنسبة لمداخن الطوب ، يتم حل ذلك عن طريق زيادة سمك الجدار. لهذا ، يضع صانعو المواقد اختراقًا خاصًا. لا يوجد حل واحد هنا ، لأن الكثير يعتمد على زاوية السقف. لذلك ، لا يحظى هذا الخيار بشعبية كبيرة اليوم - من الصعب العثور على شخص يمكنه اختراق السقف بكفاءة وأمان.

عندما يمر أنبوب من الطوب عبر السقف ، فإنه محاط من جميع الجوانب بصندوق من العوارض الخشبية الإضافية والحزم المستعرضة

كيف يتم حل المشكلة بعد ذلك؟ هم ببساطة يصنعون أنبوبًا مربعًا أو مستطيلًا ، يتم إخراجه بين أرجل الجمالون ، ويتم تثبيت الحزم المستعرضة أعلى وأسفل الأنبوب. المسافة بين الأنبوب والعناصر الهيكلية الخشبية 13-25 سم. إذا كانت المسافة بين العوارض الخشبية أكبر ، يتم تثبيت عوارض إضافية. وبالتالي ، فإن الضرر الذي سنسببه بالتأكيد للحاجز المائي والبخار للسقف يتم تقليله إلى الحد الأدنى: لإزالة الأنبوب ، سيكون من الضروري انتهاك سلامة الأفلام والأغشية. عند تثبيت المدخنة ، اتضح أنها في صندوق منفصل. يتم قطع الأغشية والأغشية داخل هذا الصندوق بعناية. تشبه هندسة القطع هندسة الأنبوب أو الصندوق ، ولكنها أصغر من أبعاد صندوق العوارض الخشبية. في الزوايا ، يتم قطع الأفلام بزاوية (مغلف) ، ويتم طي حواف الأفلام وتثبيتها باستخدام دبابيس أو شرائط تثبيت لعناصر نظام الجمالون. حواف ونقاط دخول السحابات مختومة بأشرطة لاصقة أو مواد مانعة للتسرب. يجب تنفيذ هذه العملية بعناية - تعتمد عليها متانة وموثوقية السقف.

هناك خيار آخر. من الممكن إذا كانت درجة حرارة الأنبوب في منطقة السقف لا تزيد عن 50 درجة مئوية. بقدر الإمكان). يوجد الآن مساحة خالية بين العوارض الخشبية وأنبوب الطوب. يتم وضعه مع عازل حراري مقاوم للحرارة.

تصريف المياه من المفاصل

أصعب شيء هو إغلاق تقاطع أنبوب من الطوب والسقف في حالة استخدام مادة تسقيف صلبة.

عند إزالة المدخنة عبر السقف ، فأنت بحاجة إلى حل مشكلة العزل المائي. للقيام بذلك ، استخدم نظامًا من مريلين: سفلي وزخرفي

أولاً ، يتم تثبيت ساحة سفلية حول الأنبوب. عادة ما تكون مصنوعة من القصدير وتتكون من أربعة عناصر: جانبان ، وجزء علوي وسفلي. كيف تفعل ذلك ، انظر الفيديو التالي. كل شيء قيل بالتفصيل.

تحت المريلة السفلية ، يجب وضع ما يسمى ب "ربطة عنق". هذا جزء من مادة التسقيف ، صفيحة من الصفيح أو المعدن المجلفن ، والتي ستحول الماء إلى الصرف (يجب أن تكون الرابطة طويلة - تذهب إلى البالوعة قليلاً) ، إذا كانت المدخنة منخفضة أو في الوادي إذا كانت أقرب. يوضح الفيديو التالي مرة أخرى تقنية تثبيت المئزر الداخلي لأنبوب من الطوب ، ويوضح أيضًا كيفية تثبيت ربطة العنق والمئزر الزخرفي الخارجي.

بشكل عام ، كم عدد المواد ، هناك العديد من الطرق لتركيب عقدة المرور. مقطع فيديو آخر يوضح تقنية أخرى لمنع تسرب المياه من أنابيب الطوب. هنا يستخدمون المواد الحديثة التي ينتجها مصنعو Ondulin.

من الأسهل بكثير عزل المفصل بين أنبوب المدخنة والسقف إذا تم استخدام البلاط الناعم أو أي مادة تسقيف مرنة ناعمة أخرى.يتم ثني هذه المادة وتشذيبها على أنبوب مغطى بالتشريب من أجل التصاق أفضل. من الممكن تطبيق طبقة من مادة مانعة للتسرب على طول مواد التسقيف المنحنية وإصلاح كل شيء بشريط تثبيت. المكان الذي يتم فيه توصيل مادة التسقيف ، يتم أيضًا معالجة الأنبوب واللوح باستخدام مادة مانعة للتسرب. يوضح هذا الفيديو تقنية إغلاق المدخنة باستخدام البلاط الناعم.

الحماية من حرائق المداخن

اليوم ، لوحات "ساندويتش" الجاهزة المصنوعة من الفولاذ أو السيراميك معروضة للبيع. التثبيت على النحو التالي:

1. لتثبيت نظام معياري ، يتم إجراء حشية الأسبستوس بين الفرن والمدخنة.
2. ثم يتم تطبيق طبقة من المحلول توضع عليها الوحدة. قم بمحاذاة المستوى ، قم بإصلاح الكتل اللاحقة بطبقة من الملاط.
3. الأماكن التي يمر فيها جهاز الدخان عبر السقف معزولة جيدًا. سيتم توفير العزل المقاوم للحريق للسقف بواسطة صندوق فولاذي مجلفن ، يتم تثبيته على العوارض الخشبية والعوارض المتقاطعة عند النقطة التي يمر فيها الأنبوب.

تسرب المياه من الأنابيب

يتم تنفيذ حماية سريعة وموثوقة للمدخنة من التسرب من خلال تطبيق مواد اللفافة.

المراحل الرئيسية لأعمال التركيب:

1. الأنبوب مغطى بطبقة أولية ، يتم لصقها بغشاء فائق الانتشار. بدلاً من التمهيدي ، من الممكن استخدام مصطكي البوليمر البيتومين. يتم لصق الغشاء على السقف ، وتؤدي الحواف إلى الأنبوب.
2. الأربطة العلوية والسفلية مصنوعة من المعدن. يتم حشو القضبان على الصندوق ويتم إصلاح الزوايا.
3. المواد الملفوفة متداخلة ، مما يسمح لك بتحقيق التدفق الصحيح للمياه على سطح ناعم أو معدني. يصل طول الصفيحة السفلية إلى الجزء العلوي من السقف.
4. المفاصل معزولة مع المصطكي البيتوميني. الزوايا متصلة بالصندوق بالمسامير. يتم التعامل مع الفتحات بمادة مانعة للتسرب مقاومة للحرارة.
5. يتم وضع السقف ، يتم وضع ساحة PVC في الأعلى ، باستخدام شريط Onduflash ، يتم الانتهاء من الختم.

جهاز التوصيل من السقف إلى الأنبوب

إصلاح التسرب على السطح القريب من الأنبوب

أنبوب يتدفق على سطح المنزل - شريط البيتومين أو غطاء البوليمر أو ساحة القصدير سيصلح المشكلة.

يتم عزل شريط البيتومين في 5 خطوات:

1. بفرشاة معدنية ، قم بتنظيف السقف حول المدخنة على طول الجزء السفلي الخارجي.
2. قطعة قماش مبللة تزيل الغبار والأوساخ.
3. عند تقاطع الأنبوب وكعكة التسقيف ، يتم لصق قطع من شريط البيتومين.
4. يتم تسخين الأجزاء بموقد غاز ، ويتم ضغطها بإحكام قدر الإمكان على السقف والمدخنة.
5. يتم تثبيت قضبان أو ألواح خشبية من الأعلى. عمر الخدمة للشريط 2-3 سنوات.

افعل ذلك بنفسك ختم المدخنة بشريط البيتومين

تحمي الأصفاد البوليمرية بشكل موثوق تقاطع السقف بأنبوب بيضاوي ولا تسبب أي صعوبات خاصة أثناء التثبيت:

1. في الجزء العلوي من الكفة ، يتم إجراء فتحة بقطر أقل من سمك المدخنة.
2. ضع الجزء الخارجي من الناهض ، وانخفض إلى مستوى السطح.
3. في الأماكن التي يتلامس فيها السقف مع المنزيت ، يتم استخدام طبقة واقية من مادة مانعة للتسرب.

تعتبر أطواق أنابيب البوليمر طريقة رائعة وغير مكلفة لحماية السقف من التسربات.

عمل الانحناءات المعدنية

للحماية من الماء ، يتم وضع ساحة من الصفيح بمعلمات مماثلة لأبعاد الأنبوب على أنبوب المدخنة. الجزء العلوي من الطلاء مثبت بالهيكل العمودي ، مجعد بالمشابك ومختوم. يتم تثبيت الجزء السفلي من المريلة على السطح فوق غطاء السقف ويتم تثبيته بمسامير ذاتية التنصت.

ستساعد "التخطيطات" الخاصة أيضًا على منع تغلغل الماء في السقف - شرائط معدنية عريضة ذات حافة جانبية تسد الفجوة بين الطبقة العليا من كعكة التسقيف والأنبوب. توضع المخططات بين التلال وممر الأنبوب ، مغطاة من جميع الجوانب.

ختم الأنبوب بـ "تخطيطات" معدنية

تكلفة المواد والعمل

تبلغ تكلفة خدمات تركيب وإصلاح اختراق الأسطح ، حسب حجم العمل أو تعقيده ، 450-850 روبل / م 2.

اسم المادة	السعر
شريط لاصق ذاتي اللصق بورق ألومنيوم بطول 12.5 متر وعرض 8 سم	2500-3000 فرك.
المصطكي البيتوميني	50 روبل / كغ
المصطكي الأسمنت	40 روبل / كغ
المريلة	100 فرك / م خطي
الاختراق المرن Master Flush لإنهاء الأنابيب	1500 فرك.
شفة	500-800 فرك.

من خلال عزل تقاطع السقف مع نظام المدخنة ، يجب ضمان أقصى درجات الأمان والراحة ، بدون حرائق أو تسرب.

كيفية إدخال أنبوب عبر السقف

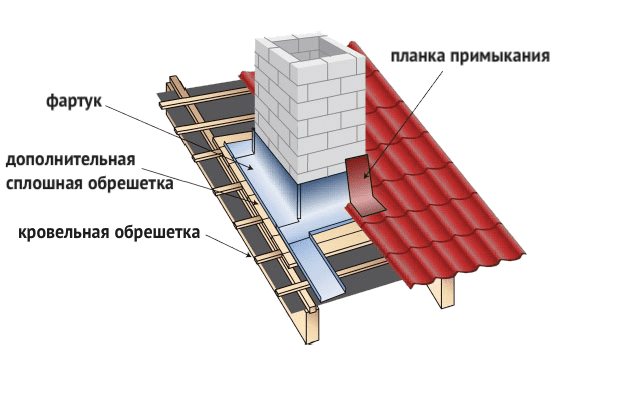

لتنظيم تقاطع محكم من السقف مع المدخنة ، يتم إنشاء ساحة داخلية في هذه المرحلة. لإنشائه ، استخدم أشرطة التوصيل السفلية. يتم وضع الشرائح على جدران المدخنة ، حيث يتم تمييز الجزء العلوي منها. على هذا الخط ، تصنع المطحنة قوة. ثم يتم إزالة الغبار بعناية من الحدود المشكلة. يتم ذلك حتى لا تتسرب جزيئات الرمل والأسمنت الصغيرة على سطح العزل المائي أو السقف. في بعض الحالات ، تتحول حبيبات الرمل الدقيقة إلى مادة كاشطة بمرور الوقت ، مما قد يؤدي إلى إتلاف مادة التسقيف بشكل خطير.

يبدأ تثبيت المريلة السفلية من الجدار السفلي ، بينما يتم إدخال جزء واحد فقط من المريلة في الستروب. وبالمثل ، يتم إرفاق هذا العنصر حول محيط المدخنة بالكامل. يجب أن تتداخل العناصر المنفصلة مع تداخل 15 سم ، وتكون المفاصل محكمة الغلق.

بالنسبة للمداخن ذات المقطع العرضي الدائري ، يمكنك شراء عناصر مرور خاصة في متاجر الأجهزة ، تتكون من صفائح فولاذية وغطاء ساحة. يتيح لك استخدامها تسريع العمل على المعدات بشكل كبير لمرور أنبوب المدخنة عبر السقف. يجب تثبيت المريلة المشتراة أو المصنعة بإحكام على السطح. في الوقت نفسه ، لا يتم تثبيته بشكل صارم مع المدخنة ، لأن تمدد المادة أو انكماش نظام الجمالون يمكن أن يتسبب في تلف المدخنة باستخدام ساحة (تأكد من قراءة: "اختراق السقف - الجهاز").

مرور أنبوب المدخنة عبر السقف ، تعليمات فيديو مفصلة:

عند تقاطع الأنبوب والمئزر ، يتم تثبيت تنورة - مشبك فولاذي ، مثبت باستخدام حشية مقاومة للحرارة. يتيح لك هذا النهج تحسين العزل المائي للسقف بشكل كبير في هذا المكان. عند الانتهاء من تركيب المريلة ، من الضروري استخدام مادة مانعة للتسرب على جميع تقاطعات العنصر والمدخنة. هذا يساهم في الحصول على اتصال موثوق لا يتسرب.

كيفية تجهيز ممرات السقف

يعد تركيب المدخنة ضروريًا بحيث يتم تشكيل تيار في الفرن ، وتخرج منه منتجات الاحتراق. عندما يتعلق الأمر بترتيب الحمام ، غالبًا ما تستخدم الأنابيب المعدنية أو المصنوعة من الطوب.

حتى خلال فترة تصميم المبنى ، من الضروري تحديد كيفية إزالة أنبوب المدخنة من السقف. خلاف ذلك ، قد تنشأ صعوبات بالفعل خلال فترة البناء المباشر. يجب أن تكون وحدة الممر بين السقف والمدخنة مقاومة للحريق ، كما يجب أن توفر حماية موثوقة للغرفة من الظروف البيئية الخارجية.

وهذا يعني أن الأمر يستحق إيلاء اهتمام خاص للعزل المائي عالي الجودة

هناك عدة طرق لتركيب المدخنة:

• خروج الأنبوب من خلال الجدار الحامل بزاوية ،
• من خلال قسم داخلي محمل.

سيكون الخيار الأفضل عندما يكون ممر الأنبوب أقرب إلى أعلى نقطة في السقف. سيكون هذا الترتيب إلى الحد الأقصى قادرًا على حماية الهيكل من التسريبات. في أي حال ، يجب رفع رأس الأنبوب فوق الطلاء بمقدار 50 سم على الأقل.

سيتم تجهيز وحدة المرور لكل نوع فردي من الأنابيب بطريقة فردية. بالإضافة إلى ذلك ، فإن المواد التي صنع منها السقف مهمة أيضًا. تقدم أسواق البناء الحديثة عددًا كبيرًا من المواد المناسبة لعزل مدخنة تحت نوع معين من الأسقف.

ستكون النقطة الأكثر أهمية في ترتيب مرور الأنبوب عبر السقف هي اختيار المنحدر الصحيح.يجب وضع الأنبوب بحيث يكون هناك مسافة حوالي 7 سم بينه وبين السقف والعوارض الخشبية ، وبعد ذلك يجب ملء هذه الثقوب بعزل غير قابل للاحتراق.

مرور المدخنة عبر سقف القرميد المعدني

يتطلب عزل مدخنة على سقف معدني تحضير الأدوات والمواد التالية:

• قلم رصاص أو علامة ؛
• حفر ومجموعة من التدريبات.
• مطحنة بقرص 2 مم ؛
• مانع تسرب السيليكون
• المبرشم.
• شرائط وأطواق من الألومنيوم.
• زوايا معدنية
• مسامير التسقيف
• مسطرة طويلة أو شريط قياس ؛
• كماشة ومطرقة.

الأدوات والمواد اللازمة للعمل

يوفر تجاوز المدخنة على السقف المعدني إنشاء طبقتين وقائيتين ، ويتم ذلك على النحو التالي:

1. يتم تجميع ساحة داخلية على الصندوق ، تغطي السقف والمدخنة.
2. تحضير الأشرطة الزخرفية الخارجية التي تغطي مواد التسقيف والمئزر السفلي.

إذا كان نظام الدخان موجودًا بالقرب من التلال ، فسيتم إدخال حافة الشريط العلوي أسفل عنصر التلال.

يبدأ ترتيب المريلة الداخلية بالجدار السفلي للناهض.

1. يغطي كل عنصر المنحدر بمقدار 200 مم ويرتفع على طول العمود الرأسي لهيكل التهوية إلى ارتفاع 150 مم.
2. تمر الشرائط الجانبية أسفل قمة البلاط المعدني ، وتغطي العنصر السفلي من المريلة بطول كامل ، وتتجاوز الأنبوب بمقدار 20 سم.
3. جميع الأجزاء متصلة بقوة بمسامير.
4. يتم قياس 15 سم على الأنبوب ، ويتم تصنيع المطحنة بعمق 15 مم.
5. بعد ذلك ، يتم ملء الخندق بمادة سيليكون مانعة للتسرب ، وبعد ذلك يتم إصلاح شريط الدعامة السفلي.

عند صب السيليكون ، لا يحتاج إلى تدخره ، بل يجب أن يملأ كل الفراغات بين الأنبوب والمئزر

الأهمية! يجب أن يتلاءم الجزء العلوي من المريلة بإحكام مع الأخدود المملوء بمادة مانعة للتسرب.

يبقى وضع مواد التسقيف وإرفاق الشرائط العلوية بالمدخنة بمسامير ذاتية التنصت ، وملء خط الختم بمصطكي مانع لتسرب المياه.

حتى لا تبرز البراغي على خلفية السقف ، يجب أن يتناسب لون أغطيةها مع نغمة السقف

قطع الأنابيب المستديرة: اختراق المعادن

سيساعد ختم المدخنة المستديرة على تنفيذ غطاء ساحة جاهز ، يمثله صفيحة معدنية بفتحة ، مغلقة بمخروط مائل مقطوع.

1. يتم توصيل الصفيحة بالصندوق ، ويتم تمرير الأنبوب عبر الغطاء ، ويتم ضغط الجزء العلوي منه على المدخنة بمشبك فولاذي بحشية مقاومة للحرارة.
2. الرغبة في توجيه تدفق المياه إلى أسفل ، يتم عمل جانب على طول حافة الورقة باستخدام الزردية والمطرقة.

من المثير للاهتمام معرفة! ساحة لمدخنة مستديرة مصنوعة من الفولاذ الأسود بسمك 1-3 مم. إنها تغطي المعدن بمينا مقاومة للحرارة يمكنها تحمل حرارة تصل إلى 600 درجة. من الممكن أيضًا تصنيع أجزاء من الصلب غير القابل للصدأ بسمك 2 مم بحد أقصى.

ختم المفصل بغطاء ساحة جاهز مصنوع من المعدن المقاوم للصدأ

إحكام إغلاق تقاطع السقف والأنابيب بنظام Master Flash

يتم تركيب العقدة المرنة للمرور عبر السقف بالترتيب التالي:

1. اختر حلقة مانعة للتسرب ذات فجوة تقل بنسبة 20٪ عن قطر نظام التهوية.
2. يتم سحب المادة المانعة للتسرب على طول الأنبوب ، مبللة مسبقًا بالماء والصابون.
3. يتم تثبيت غطاء المحرك بمانع تسرب ومسامير مزودة بحشوات من النيوبرين أو المطاط. الملعب - 35 ملم.

نقطة مهمة! تم تجهيز الاختراقات المرنة برصاص مرن أو حلقة من الألومنيوم بطبقة لاصقة تحت فيلم واقي. لتعزيز التثبيت ، استخدم تركيبة لاصقة إضافية.

مانع تسرب المدخنة Master Flash مريح وسهل التركيب

شرائط الألمنيوم والرصاص

من البدائل للاختراقات الجاهزة العزل المائي للمدخنة بشريط من الألومنيوم / الرصاص ذاتي اللصق يعتمد على البيتومين أو البوليمرات المعدلة. يسمح لك بإغلاق مفاصل الأنبوب والسقف.

يتم عزل الأنابيب بشريط لاصق على عدة مراحل:

1. قم بتنظيف منطقة تطبيق الشريط ، ثم اضغط على الفيلم بقوة.
2. قم بلصق الجزء الرأسي من المدخنة بشرائح تغطي السقف الأفقي في نفس الوقت.
3. ثبت الشريط بشريط معدني وثبته بمسامير مقاومة للحرارة.

شريط ختم الأنابيب طريقة رائعة لتوفير الوقت والمال

المرور عبر سقف الأنبوب الدائري

يمكن أن تكون عقدة الممر عبر سقف الأنابيب المستديرة إما معدنية أو ناعمة - مصنوعة من المطاط أو السيليكون. تصنع الاختراقات المعدنية للسقف من الحديد المجلفن ، وفي بعض الأحيان يتم وضع طبقة واقية عليها ، مماثلة في اللون والتكوين لطلاء البلاط المعدني.

في كثير من الأحيان ، تقدم الشركات المصنعة للبلاط المعدني اختراقات خاصة: هذه هي نفس الصفيحة من مواد التسقيف التي يتم توصيل غطاء مطاطي مرن بها ، والتي تعمل بمثابة عازل ممتاز.

بالنسبة لمواد التسقيف الأخرى ، يمكن استخدام الاختراقات المرنة لاختراق السقف. هناك الكثير منهم في السوق اليوم. ألوان مختلفة ، تركيبات ، في زوايا مختلفة من السقف ، تغلغل مستقيمة ، مع أنواع مختلفة من التثبيت (للبراغي ذاتية التنصت ، بمادة لاصقة ، إلخ).

من بين جميع الاختراقات المرنة ، يحتوي Master Flash (Master Flash) على أفضل التوصيات. من السهل جدًا تمييزها: بالإضافة إلى اسم الشركة المطبق ، توجد أخاديد مموجة إضافية على الجزء الخلفي من اختراق السقف ، مما يزيد من درجة الالتصاق بأي مادة تسقيف. من الخارج ، تحتوي القاعدة على طول الحافة على طلاء معدني ، والذي يسهل من خلاله تحقيق أي راحة مرغوبة.

اختراق الأسقف للأنابيب المستديرة

لتثبيت اختراق مرن ، قم بقطع جزء من الغطاء الخارجي - يجب أن يكون قطر الفتحة الناتجة أقل من قطر الأنبوب. يتم سحب الاختراق على الأنبوب بقوة. لتقليل المقاومة ، يمكنك تشويه سطح الأنبوب بالماء والصابون. بعد شد الاختراق ، يتم إعطاء الحافة السفلية التكوين المطلوب. على الجانب الخلفي ، يتم تلطيخها بمادة مانعة للتسرب ، ثم ضغطها على السقف وتثبيتها بمسامير ذاتية التنصت. طريقة إغلاق الأنبوب الدائري هذه ليست شاقة للغاية ، ولكنها موثوقة بدرجة كافية.

يتم استخدام اختراق السيليكون والمطاط عند درجات حرارة الأنابيب حتى 100 درجة مئوية. كوب. يظهر شكلها وكيفية إصلاحها في الفيديو التالي. كل شيء يتم هناك بشكل غير صحيح ، ثم مبدأ التثبيت واضح.

كيفية تجهيز مرور الأنبوب عبر السقف

يعد مرور الأنبوب عبر السقف أكثر العناصر الهيكلية تعقيدًا مع العديد من المشكلات المرتبطة ببنائه. في هذا المقال سنتحدث عن أداء العمل على التثبيت الصحيح للممر ، وكذلك كيفية تمرير الأنبوب عبر السقف مع الحفاظ على جميع الخصائص الوقائية لفطيرة السقف.

عقدة مرور الأنبوب عبر السقف موضع جدل بين مختلف المتخصصين. وبالتالي ، يعتقد المحترفون في مجال العمل على معدات المواقد وغرف الغلايات أن مرور الأنبوب عبر السقف يجب أن يكون موجودًا عند التلال. يتيح لك ذلك حماية الجزء الرئيسي من الأنبوب من تأثيرات البرد ، مما يقلل من احتمالية حدوث تكاثف داخل الأنبوب. يقول القائمون على الأسقف ، بدورهم ، إن مجموعة الممر يجب أن تكون مجهزة مباشرة من خلال التلال ، لأن هذا يجعل من الممكن تبسيط العمل المرتبط بتركيب عنصر المرور. هذه الطريقة ، من بين أمور أخرى ، تقضي على تكوين رواسب الثلج فوق المدخنة. لكن كل شيء يزداد تعقيدًا من خلال حقيقة أن مخرج الأنبوب عبر السقف يمكن أيضًا ترتيبه على منحدرات على مسافة معينة من التلال.

من أجل حماية الأسطح الداخلية للمدخنة من وصول الرطوبة إلى هناك ، يتم تغطية منفذها بمظلة خاصة.ولكن إذا كانت المدخنة متصلة بمعدات الغلاية ، فمن الأفضل عدم تثبيت عنصر الحماية هذا ، نظرًا لانخفاض درجة حرارة منتجات الاحتراق ، يمكن أن تتراكم تحت المظلة على أنبوب المدخنة. مما سيخلق ضغطًا إضافيًا في الأنبوب نفسه ويقلل في النهاية من الجر.

المكان الأكثر إشكالية لهذه العقدة هو مرور الأنبوب عبر السقف ، لأنه من الضروري في هذا المكان اتخاذ تدابير خاصة لحماية السقف وعزله عن درجات الحرارة المرتفعة. من أجل حماية "فطيرة" السقف من المدخنة ، استخدم صندوقًا منفصلاً

في الوقت نفسه ، من المهم جدًا الالتزام بمتطلبات SNiP فيما يتعلق بموقع الحزم والعوارض الخشبية ، ويجب ملء الجزء الداخلي من الصندوق بمواد غير قابلة للاحتراق. ثبت جيدًا لهذه الأغراض ، مثل المواد مثل الصوف الحجري

يمكن أن يكون لعنصر المرور شكل مختلف اعتمادًا على المقطع العرضي للمدخنة نفسها ومواد التسقيف المستخدمة:

أنواع ترتيب المرور

من أجل أن يكون إحكام مجموعة الممر هو الأفضل ، من الضروري عمل وصلات تسقيف عالية الجودة. عند ترتيب الممر ، يجب عدم استخدام المواد المعرضة للاشتعال.

كيفية تنظيم مرور

يجب قطع طبقة حاجز البخار بمغلف ووضعها فوق الاختراق. حوافها مثبتة بدباسة بناء على هيكل الجمالون. بالقرب من الممر ، من الضروري إنشاء صندوق وتعبئته بمواد مانعة لتسرب المياه. علاوة على ذلك ، عن طريق القياس ، يتم صنع سجادة مقاومة للماء بقصها بمغلف. ترك حوالي 10 سم عليها لوضع المادة على جدار الأنبوب.

من الضروري ترك فجوة صغيرة حول محيط المدخنة. يتم ذلك من أجل الانكماش المناسب للهيكل. بالإضافة إلى الطريقة المذكورة أعلاه ، يمكن أيضًا استخدام ما يلي:

• شرائط ذاتية اللصق مع شرائط ،
• شرائط خاصة ذاتية اللصق،
• الأجزاء الخاصة التي يتم إنتاجها لنوع معين من الأسطح.

في الحالة التي نتحدث فيها عن مبنى غير مبني حديثًا ، ولا يؤخذ ترتيب المدخنة في الاعتبار في التصميم الأصلي ، فعند إزالة الأنبوب من خلال السقف ، يتم دائمًا انتهاك سلامته. في هذه الحالة ، سيكون من الضروري تحديد المنطقة التي ستمر فيها المدخنة عبر السقف.

يتم إنشاء ما يسمى بصندوق منفصل حيث سيتم وضع عقدة المرور ، وفصلها بحزم عرضية. يعد ذلك ضروريًا حتى لا ينتهك طبقة العزل المتكاملة للأرضية بأكملها. وبالتالي ، سيتم تقليل الحماية الحرارية للغرفة بأكملها.

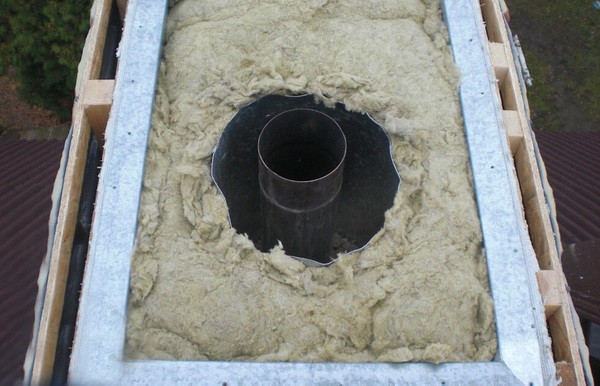

تمتلئ المسافة التي تتشكل بين الأنبوب والهيكل الخشبي بصوف البازلت الذي يتحمل درجات الحرارة المرتفعة جيدًا ولا يضاعف خصائصه ثلاث مرات تحت تأثير الرطوبة.

تركيب وإصلاح أنابيب المروحة

المواد المستخدمة في تصنيع أنابيب المروحة عبارة عن أنابيب صرف صحي عادية بالقطر المطلوب. يتم توصيلها بأعلى الناهض وتصبح استمرارًا لها ، والتي تخرج في الغلاف الجوي من خلال قناة تهوية خاصة. في بعض الحالات (على سبيل المثال ، إذا كان هناك عدد قليل جدًا من قنوات التهوية) ، لا يتم إخراج أنبوب المخرج من خلال السقف ، ولكن من خلال الجدار.

يقضي أنبوب المروحة المركب تمامًا على إمكانية اختراق "روائح" المجاري إلى مساحة المعيشة ، ولكن هذه القاعدة لا تعمل إلا إذا كان نظام الصرف الصحي مزودًا بتهوية عالية الجودة. تم تجهيز معظم السباكة الحديثة بسيفون صغير ، وبالتالي فإن كمية الماء في ختم المياه صغيرة. إذا لم يتم استخدام مثل هذا الجهاز باستمرار ، فسوف يجف ختم الماء ببساطة ويتوقف عن أداء وظائفه.

بالإضافة إلى امتصاص الهواء من الغلاف الجوي ، يضمن أنبوب التهوية التهوية المناسبة لرافعة المجاري.الهواء الدافئ المتسرب إلى الغلاف الجوي يخلق فراغًا لا يسمح للروائح بالبقاء في الغرفة ، ومع السيفون الجاف ، سيكون حجم الهواء الداخل إلى الغرفة أقل بكثير.

يجب تركيب أنبوب المروحة في غرفة مُدفأة - يقلل التجميد بشكل كبير من كفاءة نظام التهوية. إذا لم يكن من الممكن تركيب الأنبوب في مكان دافئ ، فيجب عزله ، والذي لن يضمن فقط عمل النظام ، ولكن أيضًا يطيل من عمر الخدمة.

مرور أنبوب مدخنة دائري عبر سقف خشبي باستخدام رغوة البولي يوريثان بتصاميم مختلفة

لتمرير المدخنة من خلال الهياكل الخشبية ، يمكنك استخدام مجموعة السقف الجاهزة (انظر الصورة). يتم تحديده بناءً على القطر الخارجي للأنبوب. قبل التثبيت ، يجب تحضير عقدة الممر عبر السقف: جميع الأسطح التي ستكون ملامسة لخشب غلاف السقف ، وجميع الأسطح الداخلية لصندوق المرور تكون مغطاة بالعزل الحراري.

وحدة التمرير السقفية لإنتاج المصنع. قبل الاستخدام ، يجب تغطيتها بمادة عازلة للحرارة من جميع الجوانب ، باستثناء الجهة الأمامية.

عادةً ما يعمل صوف البازلت كعزل حراري ، لكن يجب أن يكون خاصًا: لتحمل درجات الحرارة المرتفعة. عند شراء مادة ، تأكد من أنها مصممة للاستخدام في درجات حرارة 800-1000 درجة مئوية. هذه المواد لها تكلفة أعلى ، ولكن من غير المعقول توفير السلامة. تشمل الخيارات الأرخص المجلدات التي تلبد في درجات حرارة عالية ، والتي بسببها يفقد العزل الحراري جميع خصائصه ، وهذا يمكن أن يؤدي إلى نشوب حريق. بالإضافة إلى ذلك ، يُنصح باستخدام عازل حراري مصنوع من رقائق معدنية - وهذا سيجعل التصميم أكثر أمانًا.

بعد عزل عقدة المرور ، قم بإعداد مكان لتثبيتها. في السقف ، حدد مكان المدخنة. حدد ثقبًا بحجم مناسب: أصغر قليلاً من حجم اللوحة الأمامية لعقدة التمرير بطريقة تجعل من الملائم إرفاقها بغطاء السقف بمسامير ذاتية التنصت. بعد قطع ثقب ، قم بتغطية حوافه بنفس عازل الحرارة مثل وحدة المرور ، أو أي شيء آخر له نفس الخصائص. لزيادة مستوى السلامة من الحرائق ، يمكن تقوية الشرائط المعدنية فوق عازل الحرارة. أدخل مجموعة الممر المعدة في الفتحة النهائية. يمكن وضعه على الأنبوب وتثبيته معه. بعد تثبيت هذا الهيكل في مكانه ، قم بتثبيت لوحة وحدة المرور بمسامير ذاتية التنصت (يمكن حفر الثقوب مسبقًا).

تحضير وتركيب اختراق السقف

بعد التحقق من عمودي تركيب أنبوب المدخنة ، تابع إكمال هذه المرحلة. تمتلئ الفراغات المتبقية في عقدة المرور بالعزل الحراري. يمكنك استخدام قطع من صوف البازلت نفسه أو ملء الفراغات بالطين الموسع. يمكن استخدام الرمل نظريًا ، لكن لا يستحق ذلك. يفقد من حيث خصائص العزل الحراري والطين الموسع وصوف البازلت ، بالإضافة إلى ذلك ، عاجلاً أم آجلاً ، سيكون في الأسفل ، نظرًا لوجود تشققات ، ومن خلالها ستسقط حبيبات الرمل على الموقد.

تعتمد الإجراءات الإضافية على المكان الذي قادت فيه المدخنة: إلى الطابق الثاني أو إلى العلية. لكن الاختلاف الرئيسي يكمن في الجماليات وتوافر التشطيبات. إذا أحضرت أنبوب المدخنة إلى العلية ، فيمكن اعتبار المرور عبر السقف مكتملاً. إذا أحضرت المدخنة إلى الطابق الثاني أو إلى العلية ، فإنك تضع حاجزًا معدنيًا واقيًا على الأنبوب ، وهو الآن متصل بالأرضية بنفس البراغي ذاتية التنصت. بعد ذلك ، انتقل إلى المرحلة التالية - الإخراج من خلال السقف التالي (هذا إذا كنت في الطابق الثاني) أو من خلال السقف ، إذا كان في العلية أو في العلية.

هكذا يبدو اختراق السقف النهائي

قد تبدو وحدة مرور المدخنة عبر السقف أيضًا هكذا. هذه نسخة جاهزة للاستخدام ، وتتكون من صندوقين.الصندوق الداخلي مصنوع من المعدن ، الصندوق الخارجي مصنوع من مادة مقاومة للحرارة (في هذه الحالة ، معدن).

عقدة مرور سقف Minerite. إنه جاهز تمامًا للاستخدام

يوجد بينهما فجوة هوائية توفر السلامة من الحرائق. وفقًا للمصنعين ، لا تتطلب المساحة الحرة المتبقية بين أنبوب الساندويتش وصندوق القطع ملء عازل حراري. يمكنك ترك كل شيء كما هو ، أو يمكنك ، لمزيد من الموثوقية ، إضافة عزل حراري مقاوم للحرارة. في مثل هذه الحالة ، مثل مرور مدخنة عبر أرضية خشبية ، فمن الأفضل تشغيلها بأمان بدلاً من إطفاء الحريق لاحقًا.

هذه هي الطريقة التي يتم بها تثبيت عقدة الممر من خلال السقف. فقط ضعه على الأنبوب وضعه على الطريقة المعدة

يمكن أن تكون عقدة المرور عبر السقف على هذا النحو (انظر الصورة). في هذه الحالة ، يكون إغلاق حواف الفتحة في السقف أمرًا إلزاميًا (تذكر ، أولاً ، العزل الحراري على طول الحافة ، المعدن في الأعلى).

قد تبدو مجموعة ممر المصنع مختلفة. اعتمادًا على النموذج ، تختلف طريقة التثبيت قليلاً.

كيفية حساب ارتفاع المدخنة فوق السطح

يحدد ارتفاع المدخنة مستوى الأمان لك ولأحبائك. إذا كانت المدخنة أثناء تشغيل معدات الغلايات الغازية تلعب دور قناة المداخن ، مع منتجات الاحتراق ذات درجة الحرارة المنخفضة ، فلا يُسمح بأي تنازلات لمراجل الوقود الصلب والمواقد والمدافئ.

حساب أنبوب المدخنة من موقعه

والحقيقة هي أنه إذا تم حساب معلمات المدخنة أو القناة بشكل غير صحيح ، فهناك خطر حدوث تسمم خطير بسبب منتجات الاحتراق ، أو حتى نشوب حريق بسبب كسور غير محترقة أو شظايا من السخام المشتعل.

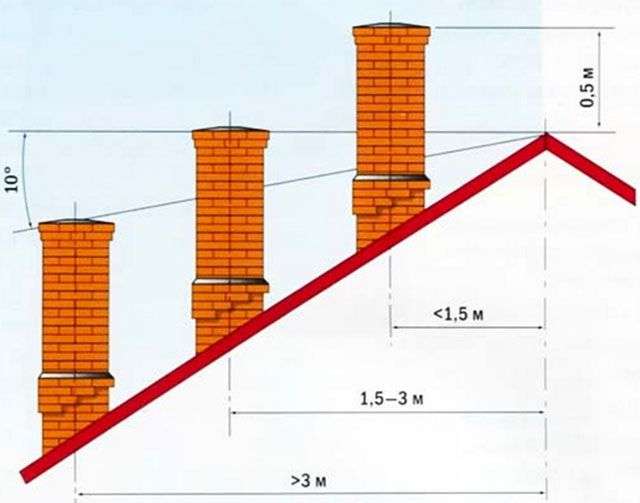

المتطلبات التكنولوجية لارتفاع الأنبوب بالنسبة إلى الحافة

جميع معايير التحديد الأمثل لارتفاع المدخنة بالنسبة إلى التلال موصوفة في المجموعة SNiP 2.04.05-91 في القسم الفرعي المتعلق بتسخين الموقد.

وفق المعايير الفنية:

• يجب أن يكون الطول الإجمالي لقناة المدخنة أكثر من 5 أمتار.في المنازل التي لا تحتوي على علية ، قد يكون ارتفاع أنبوب المدخنة أقل من 5 أمتار ، لكن هذا يخضع لتيار ثابت.
• يجب أن يتجاوز ارتفاع مقطع مجرى المداخن الممتد إلى ما بعد هيكل السقف 50 سم.
• فوق التلال ، يجب أن ترتفع المدخنة بمقدار 50 سم أو أكثر ، إذا كانت الفجوة بينها وبين الضلع في المستوى الأفقي لا تتجاوز 150 سم.
• يجب أن يكون فم المدخنة مساويًا لارتفاع ضلع التلال أو يتجاوزه قليلاً ، إذا كان جزء المستوى الأفقي من المدخنة إلى خط التلال في النطاق من 150 إلى 300 سم.
• يجب أن تكون الحافة العلوية للمدخنة فوق الخط الممتد من الحافة إلى الأفاريز بزاوية 10 درجات مع الأفقي.

إذا كان الجزء من حافة التلال إلى الأنبوب أقل من 150 سم ، فيمكنك معرفة الارتفاع عن طريق إنشاء نموذج للمنزل.

سيتطلب ذلك:

• على الرسم التخطيطي ، ارسم خطًا مستقيمًا موازيًا لمستوى الأرض.
• من هذا الخط ، حيث يتقاطع السقف مع المدخنة ، يقاس الجزء العلوي بنفس مقياس 50 سم.
• عند نقطة التكوين ، ارسم مستوى أفقيًا جديدًا. سوف يتوافق مع الحد الأدنى للارتفاع الذي يمكن أن يقع عنده فوهة المدخنة.

وفقًا للمبدأ نفسه ، نحدد حد ارتفاع المدخنة ، إذا كانت المسافة الأفقية بين ضلع التلال والأنبوب تزيد عن 150 سم ، ولكنها لا تصل إلى 300 سم. ومن أعلى السطح ، نضع جانبًا مستويًا أفقيًا ، والذي سيشير إلى أصغر ارتفاع للقسم الخارجي للمدخنة.

وتجدر الإشارة إلى أنه يُمنع منعًا باتًا المبالغة في تقدير ارتفاع الأنبوب فوق السطح ، والذي يتجاوز حدود المعايير. يمكن أن يؤدي تدفق الرياح المفرط ببساطة إلى قلب مثل هذه المدخنة.

كيفية حساب معلمات المدخنة بشكل صحيح

يجب اتباع القواعد التالية:

• ارتفاع المدخنة ليس المعلمة الوحيدة التي تؤثر على أداء وسلامة نظام التدفئة ، مع غلاية تعمل بالغاز أو الوقود الصلب كجهاز تدفئة. يبدأ تصميم المدخنة بتحديد معلمات تشغيل نظام التدفئة. هذا يعني أن مجمع حساب بيت المرجل يجب أن يأخذ في الاعتبار هذه العوامل أيضًا. بحلول هذا الوقت ، يجب على مالك المبنى تحديد نوع الوقود المستخدم (غاز ، أو كريات ، أو حطب ، أو خث) ، وبمساعدة أحد المتخصصين ، تحديد ناتج الحرارة للغلاية. تحديد أنواع المشعات أو المسخنات الحرارية. هناك الكثير من الأسئلة ، ومع ذلك ، فإن إغفال بعض اللحظات يمكن أن يؤثر سلبًا على أداء نظام التدفئة بالكامل. على سبيل المثال ، يخطئ العديد من البناة المبتدئين في منازلهم في أن جميع المداخن متشابهة. هذا ليس صحيحا. تعتبر مدخنة الطوب مناسبة تمامًا للتدفئة بالوقود الصلب ، مثل الخشب ، ولكنها غير مخصصة لتدفئة المساحات بغلاية الغاز.
• فيما يتعلق بمعلمات تشغيل الغلايات ، يمكن أن يؤثر ارتفاع المدخنة أيضًا على كفاءة التسخين النهائية. لا تنسَ المقطع العرضي للأنبوب - يؤثر القطر على الحد الأدنى والحد الأقصى لحجم منتجات الاحتراق المارة ، المزودة بمسودة طبيعية.
• قد تتطلب عملية حساب مدخنة الموقد أو غلاية الوقود الصلب حسابات وقياسات إضافية. ويرجع ذلك إلى استخدام قناة دخان واحدة بواسطة عدة أجهزة في غرفة المرجل في نفس الوقت. يمكن أن يؤدي النشاط الذاتي إما إلى معايير غير متوقعة لعملية التدفئة أو حتى إلى عواقب وخيمة.
• لا يوجد نظام مدخنة يمكن أن يكون شاملاً لأي نوع من أنواع الوقود ومعدات الغلايات ويستخدم كحل قياسي. في هذا الصدد ، تنشأ معظم الصعوبات للمطورين وأصحاب المنازل والبيوت الخاصة.
