الصمامات لغرض نظام التدفئة والتطبيق

معلومات مفصلة

يمكن ملء طلب للحصول على مزيد من المعلومات حول هذا المشروع هنا.

عدد 51-078-00

اسم المشروع تركيب اجنحة للصمامات المقطعية لخطوط انابيب الشبكات الحرارية التي يزيد قطرها عن 300 مم

هدف يتم وضع المعدات وخطوط الأنابيب في جناح به خط أحادي مع وحدة تحكم خارجية وتركيز ، تظل خطوط الأنابيب عند العلامات على طول ملف تعريف شبكة التدفئة

منطقة التطبيق الموصى بها إمداد الحرارة

وصف وفقًا لـ SNiP 2.04.07.86 "شبكات الحرارة" ، فإن الصمامات المقطعية (انظر الشكل) مزودة بجهاز ربط 13 بين أنابيب الإمداد T1 وخطوط أنابيب T2 التي يبلغ قطرها 0.3 من قطر خط الأنابيب ، ولكن ليس أقل من 50 مم. على العبور ، يتم توفير صمامين وصمام تحكم 4 بينهما بقطر 15 مم. يسمح SNiP أيضًا بزيادة المسافة بين الصمامات المقطعية ، بشرط أن يتم تصريف المياه (باستخدام التركيبات 9) في مجاري العاصفة 10 من خلال بئر رطب 11 مع صمام مخمد 14. بالنسبة للصمامات المقطعية التي يبلغ قطرها 300 مم ، يتم توفير ممر التفريغ - خط أنابيب جانبي مع صمام 12. لأخذ القراءات على خطوط أنابيب الإمداد والعودة ، يتم تثبيت موازين الحرارة 7 ومقاييس الضغط 6. ويمكن أيضًا تثبيت عدادات التدفق ذاتية التسجيل ومؤشرات التآكل - اثنان على كل خط أنابيب: واحد لرصد تآكل الأكسجين ، والآخر للتآكل العام. أجنحة الصمامات المقطعية في أنظمة تسخين المياه موجودة تحت الأرض وفوق الأرض. من سمات جناح الصمامات المقطعية بمحرك كهربائي 8 ، والمستخدم في خطوط الأنابيب التي يزيد قطرها عن 300 مم ، الحاجة إلى خط أحادي مع رافعة 2 ومنصة خدمة 5. يجب أن يكون للغرفة تهوية (عاكس 3 ) ، تدفئة كهربائية احتياطية ، إضاءة ، باب معدني 15 ، نوافذ من كتل زجاجية. من المنطقي وضع أجنحة على عقد خطوط الأنابيب ، ودمجها مع الفروع لتسخين المستهلكين. في الأجنحة المعروفة الموجودة والمخطط لها ، لا توجد منصات خدمة وأجهزة رفع ونقل (رافعات ، إلخ). عند التمديد تحت الأرض ، يتم إخراج خطوط الأنابيب من الأنفاق أو القنوات إلى علامة الصفر للجناح إلى السقف ، ونتيجة لذلك يزداد الارتفاع ، تظهر انحناءات إضافية لخطوط الأنابيب على شكل حرف U ، أي تنشأ مقاومة هيدروليكية إضافية ، ويزيد استهلاك المعادن ومواد البناء وما إلى ذلك. في المخطط المقترح للمعدات وخطوط الأنابيب في الجناح للصمامات المقطعية ذات الأقطار الكبيرة ، يتم توفير خط أحادي مع وحدة تحكم خارجية وموقف ، مما يسمح بتركيب وتفكيك المعدات وخطوط الأنابيب "من العجلات" من خلال تعليقها على رفع. يتم محاذاة منصة الخدمة مع علامة الصفر ، وتبقى خطوط الأنابيب عند العلامات على طول ملف تعريف شبكة التدفئة. يتم تثبيت نظام التعليق الأحادي على غطاء الجناح على مسمار واحد ، على عكس المثبتات القياسية الحالية على أربعة مسامير. يمكن التوصية بمخطط جناح الصمامات المقطعية لخطوط أنابيب شبكات التدفئة التي يزيد قطرها عن 300 مم.

مزايا على نظائرها المعروفة يتم تثبيت نظام التعليق الأحادي على غطاء الجناح على مسمار واحد ، على عكس المثبتات القياسية الحالية على أربعة مسامير.

مرحلة التطوير نفذت في الإنتاج

نتائج الإختبار تقدم التكنولوجيا نتائج متسقة

التأثير الفني والاقتصادي يسمح جهاز الأجنحة بتجنب الانحناءات الإضافية على شكل حرف U لخطوط الأنابيب الرئيسية للتدفئة ، لتوفير استهلاك مواد البناء

امكانية التحويل للخارج يمكن نقلها إلى الخارج

تاريخ استلام البضائع 08.02.2000

تركيب الصمام

عند تركيب الصمام ، من الضروري وضعه بمحاذاة السهم الموجود بالجسم ، مما يشير إلى اتجاه حركة السوائل ، وذلك لمكافحة الاضطرابات التي تؤثر على دقة الإعدادات. اختر المقاطع المستقيمة من خط الأنابيب بطول 5 أقطار للجهاز وموقعه وقطرين بعد الصمام. يتم تثبيت الجهاز في فرع العودة للنظام ، يكفي مفتاح ربط السباكة لتنفيذ العمل ، ويتم التثبيت بالتسلسل التالي:

• قبل التثبيت ، من الضروري شطف وتنظيف نظام خطوط الأنابيب للتخلص من الرقائق المعدنية المحتملة والأجسام الغريبة الأخرى.
• تحتوي العديد من الأجهزة على رأس قابل للإزالة ؛ لسهولة التثبيت في الأنابيب ، يجب إزالته وفقًا للتعليمات.
• للتثبيت ، يمكن استخدام ألياف الكتان مع مادة التشحيم المناسبة ، والتي يتم لفها حول نهاية الأنبوب ومخرج تركيب البطارية.
• يتم تثبيت صمام التحكم على الأنبوب في أحد طرفيه ، والثاني متصل بالرادياتير بغسالات خاصة (محول أمريكي) ، يتم وضعها على منفذ تركيب المبرد أو يتم تثبيته في الصمام ، ويلعب دور أداة التوصيل.

أرز. 10 تركيب صمامات الموازنة

اختيار صمامات المشعات

يجب أن يتم اختيار الصمامات مع مراعاة المعلمات التالية:

• نوع جهاز القفل
• الخصائص التقنية للرافعة.
• الخصائص الفردية لنظام التدفئة.

أنواع الصمامات

تستخدم ثلاثة أنواع رئيسية من الصمامات للتركيب في نظام التدفئة:

• كرة؛
• مخروطي؛
• ترموستاتي.

يتم تثبيت الصمامات الكروية للإغلاق المستقل لإمداد الحرارة ، وبسبب خصائصها ، لا يمكن استخدامها للحد من تدفق المياه إلى النظام.

تنقسم صمامات الإغلاق الكروية وفقًا لطريقة التثبيت إلى الأنواع التالية:

ملولب (الحنفيات مجهزة بخيوط على كلا الجانبين للتوصيل بالأنابيب). يتم إنتاجها بشكل أساسي بقطر صغير وهي مخصصة للتركيب في نظام تدفئة سكني فردي ؛

صمام إغلاق ملولب

ذات حواف (الجهاز متصل بشفة). يتم استخدامها في معظم الحالات على الطرق السريعة الخارجية لأنظمة التدفئة ؛

صمام لنظام التدفئة ، مثبت بالفلنجات

ملحومة (مثبتة باستخدام آلة لحام). نظرًا لتعقيد التثبيت في الأنظمة الفردية ، لا يتم استخدامها عمليًا.

الصمام مركب باللحام

يسمح لك الصمام المخروطي ، بخلاف الصمام الكروي ، بالتحكم في درجة حرارة السائل الوارد. يمكن أن يكون صمام التحكم من نوعين:

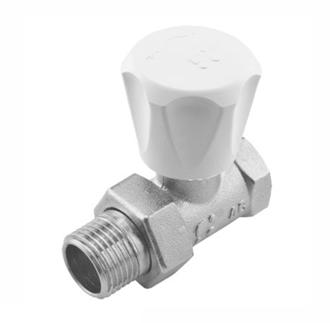

مستقيم. تم تثبيت الجهاز على منطقة مسطحة من نظام التدفئة ؛

رافعة لتركيب المستوى

الزاوي. يتم تثبيت الجهاز عند منحنى خط أنابيب الإمداد.

صمام الانحناء

العيب الرئيسي للصمامات المخروطية هو التحكم اليدوي ، والذي لا يسمح لك بضبط نظام درجة حرارة معين في غرفة المعيشة.

للحفاظ على درجة حرارة السائل في نظام التدفئة ، يتم تثبيت صمام ثرموستاتي ، والذي قد يحتوي على:

• التحكم اليدوي. يتم تعيين مؤشر معين على مقياس درجة الحرارة المدمج في الصمام ؛
• تحكم شبه آلي. يتم ضبط درجة الحرارة على شاشة زر الضغط ؛
• تحكم تلقائى. يحافظ الصمام على درجة الحرارة المحددة دون تدخل بشري.

جهاز صمام مع درجة حرارة قابلة للتعديل

أي صمام المبرد للاختيار؟ من الضروري الاعتماد على إمكانيات الجهاز:

• تقييد كامل (صمام الإغلاق) أو جزئي (مخروطي أو صمام ثرموستاتي) للسائل الوارد ؛
• تحديد درجة الحرارة.

المتطلبات القياسية للصمام

يجب أن يفي أي صمام للرادياتير بالمتطلبات التالية ، والتي تعتبر قياسية لأنظمة التدفئة الحضرية:

• يجب أن تتحمل صمامات المشعات درجة حرارة السائل الداخلي على الأقل 200 درجة مئوية ؛
• يجب أن يكون ضغط تشغيل الصمام المثبت على المبرد في حدود 16-40 ضغط جوي ؛
• يجب أن يكون الصمام مصنوعًا من مواد مقاومة للتآكل والضغط الميكانيكي. صنابير الجودة مصنوعة من الفولاذ أو البرونز أو النحاس الأصفر.

جميع الصمامات المصممة لأنظمة التدفئة تلبي المتطلبات المحددة. ومع ذلك ، عند شراء جهاز ، يوصى بالتحقق من معلمات التشغيل مرة أخرى.

محاسبة الخصائص الفردية

عند اختيار الصمامات ، من الضروري أيضًا مراعاة الخصائص الفردية لنظام تدفئة الشقة ، والتي تشمل:

قطر الأنابيب المؤدية إلى المشعات. يجب أن يتوافق قطر الصمام تمامًا مع قطر الأنابيب ؛
موضع الصمامات على البطارية. توافر مساحة خالية لتركيب الصمامات المستقيمة أو الزاوية ؛
طريقة تركيب الصمام

إذا كانت الأنابيب تحتوي على خيوط ، فمن المهم مراعاة أبعادها. إذا لم يكن هناك خيط ، فعند اختيار الصمام ، من الضروري تحديد طريقة تثبيت الجهاز.

صمام موازنة لنظام التدفئة

تنقسم أنظمة التدفئة الحالية إلى نوعين:

• متحرك. تتميز بخصائص هيدروليكية ثابتة أو متغيرة مشروطًا ، وتشمل خطوط التسخين بصمامات تحكم ثنائية الاتجاه. وقد تم تجهيز هذه الأنظمة بمنظمات تفاضلية موازنة تلقائية.
• ثابتة. لديهم معلمات هيدروليكية ثابتة ، بما في ذلك خطوط مع أو بدون صمامات تحكم ثلاثية الاتجاهات ، والنظام مجهز بصمامات موازنة يدوية ثابتة.

أرز. 7 صمام التوازن في الخط - مخطط تركيب التركيبات الأوتوماتيكية

في منزل خاص

يتم تثبيت صمام توازن في منزل خاص على كل مشعاع ، ويجب أن تحتوي أنابيب مخرج كل منها على صواميل اتحاد أو نوع آخر من التوصيلات الملولبة. لا يتطلب استخدام الأنظمة الأوتوماتيكية ضبطًا - عند استخدام تصميم ثنائي الصمام ، يتم تلقائيًا زيادة إمداد المبرد للمشعات المثبتة على مسافة كبيرة من المرجل.

هذا بسبب نقل الماء إلى المشغلات من خلال أنبوب الدفع عند ضغط أقل من البطاريات الأولى من المرجل. لا يتطلب استخدام نوع آخر من الصمامات المدمجة أيضًا حساب نقل الحرارة باستخدام جداول وقياسات خاصة ، حيث تحتوي الأجهزة على عناصر تحكم مدمجة ، تحدث حركتها بمساعدة محرك كهربائي.

إذا تم استخدام موازن اليد ، فيجب ضبطه باستخدام معدات القياس.

أرز. 8 صمام التوازن التلقائي في نظام التدفئة - مخطط التوصيل

لتحديد حجم إمداد المياه لكل مشعاع ، وبالتالي الموازنة ، يتم استخدام مقياس حرارة ملامس إلكتروني ، يتم من خلاله قياس درجة حرارة جميع مشعات التدفئة. يتم تحديد متوسط ​​حجم العلف لكل سخان بقسمة القيمة الإجمالية على عدد عناصر التسخين. يجب أن يتدفق أكبر تدفق من الماء الساخن إلى أبعد مشعاع ، وكمية أقل من العنصر الأقرب إلى المرجل. عند إجراء أعمال الضبط بجهاز ميكانيكي يدوي ، اتبع ما يلي:

• افتح جميع صنابير الضبط حتى توقف وقم بتشغيل الماء ، وأقصى درجة حرارة لسطح المشعات هي 70-80 درجة.
• تُقاس درجة حرارة جميع البطاريات بميزان حرارة ملامس وتُسجل القراءات.
• نظرًا لأنه يجب تزويد العناصر الأبعد بأكبر قدر من المبرد ، فإنها لا تخضع لمزيد من التنظيم.يحتوي كل صمام على عدد مختلف من الثورات وإعداداته الفردية الخاصة ، لذلك من الأسهل حساب العدد المطلوب من الثورات باستخدام أبسط قواعد المدرسة بناءً على الاعتماد الخطي لدرجة حرارة المبرد على حجم حامل الحرارة المار.

أرز. 9 موازنة التجهيزات - أمثلة التثبيت

على سبيل المثال ، إذا كانت درجة حرارة تشغيل المبرد الأول من الغلاية +80 درجة مئوية ، وآخر +70 درجة مئوية مع نفس أحجام الإمداد البالغة 0.5 متر مكعب / ساعة ، في أول سخان يتم تقليل هذا المؤشر بنسبة من 80 إلى 70 ، سيقل التدفق ، وسيكون الحجم الناتج 0.435 متر مكعب / ساعة. إذا لم يتم ضبط جميع الصمامات على الحد الأقصى للتدفق ، ولكن لتعيين متوسط ​​القيمة ، فيمكن استخدام السخانات الموجودة في منتصف الخط كدليل وبالمثل تقلل الإنتاجية بالقرب من الغلاية وتزيدها في أبعد النقاط .

في مبنى أو مبنى متعدد الطوابق

يتم تركيب الصمامات في مبنى متعدد الطوابق في خط العودة لكل صاعد ، مع وجود مسافة كبيرة للمضخة الكهربائية ، يجب أن يكون الضغط في كل منها متماثلًا تقريبًا - في هذه الحالة ، معدل التدفق لـ كل الناهض يعتبر متساويا.

للإقامة في مبنى سكني به عدد كبير من الناهضين ، يتم استخدام البيانات الخاصة بحجم المياه التي توفرها المضخة الكهربائية ، مقسومة على عدد الرافعات. يتم تعيين القيمة التي تم الحصول عليها بالمتر المكعب في الساعة (لصمام Danfoss LENO MSV-B) على المقياس الرقمي للجهاز عن طريق تدوير المقبض.

تصميم ومبدأ العملية

مبدأ تشغيل تركيبات الموازنة هو إغلاق تدفق السائل بواسطة صمام أو ساق قابل للسحب ، مما يتسبب في انخفاض المقطع العرضي لقناة المرور. تمتلك الأجهزة تصميمًا مختلفًا وتقنية اتصال ، في نظام التدفئة يمكنهم أيضًا:

1. الحفاظ على انخفاض الضغط عند نفس المستوى.
2. الحد من تدفق المبرد.
3. اغلاق خط الانابيب.
4. أداء وظيفة تصريف سائل العمل.

من الناحية الهيكلية ، تشبه صمامات الموازنة الصمامات العادية ، وعناصرها الرئيسية هي:

1. جسم نحاسي به حلقتان مع قسم خيط داخلي أو خارجي ، مصمم للتوصيل بخط بأقطار أنابيب قياسية. يتم التوصيل في خط الأنابيب في حالة عدم وجود وصلة ملولبة بجوز ملولب متحرك (أمريكي) من خلال نظائرها - محولات إضافية مع صواميل نقابية مختلفة.
2. آلية قفل ، عن طريق تحريك يتم تنظيم درجة تداخل القناة لمرور الناقل الحراري.

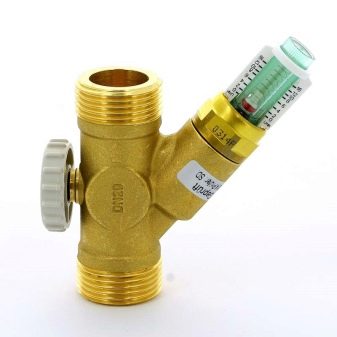

أرز. 4 جهاز صمام موازنة يدوي Danfoss LENO MSV-B

1. مقبض تعديل مزود بمؤشرات قياس وضبط ، مما يسمح لك بضبط التدفق داخل الجهاز.
2. تم تجهيز الطرز الحديثة بعناصر إضافية في شكل تجهيزات قياس ، يتم من خلالها إجراء قياسات لأحجام التدفق (الإنتاجية) عند مدخل ومخرج الجهاز.
3. تم تجهيز بعض الطرز بآلية إغلاق الكرة التي تسمح لك بإيقاف التدفق تمامًا ، أو لها وظيفة تصريف السائل من مصدر المياه.
4. يمكن التحكم في الأنواع الحديثة عالية التقنية تلقائيًا ، لذلك ، بدلاً من الرأس الدوار ، يتم تثبيت محرك سيرفو ، والذي ، عند توفير الطاقة ، يدفع آلية القفل ، بينما تعتمد درجة تداخل القناة على حجم التطبيق المطبق الجهد االكهربى.

أرز. 5 موازين أوتوماتيكية Danfos AB-QM - تصميم

لماذا يجب عليك استخدام ملفات

تركيب صمامات موازنة في نظام التدفئة ، بالإضافة إلى الحفاظ على نفس درجة حرارة البطاريات ، في منزل فردي يحقق التأثير التالي:

• يسمح لك الضبط الدقيق لدرجة حرارة سائل التبريد بتحديد قيمته اعتمادًا على الغرض من المبنى - في غرف المعيشة يمكن أن يكون أعلى ، في غرف المرافق ، والمخازن ، وورش العمل ، وصالات الألعاب الرياضية ، ومناطق تخزين الطعام باستخدام الموازين ، يمكنك ضبطه على قيمة أقل. هذا العامل يزيد من راحة العيش في المنزل.
• يؤدي تغيير تدفق المبرد بمساعدة منظم الصمام المتوازن ، اعتمادًا على الغرض من المبنى ، إلى إحداث تأثير اقتصادي كبير ، مما يتيح لك توفير الوقود.
• في فصل الشتاء ، في حالة عدم وجود المالكين ، يكون التسخين المستمر للمنزل أمرًا ضروريًا - بمساعدة صمامات الموازنة ، من الممكن تحقيق ضبط نظام التدفئة مع الحد الأدنى من استهلاك الوقود والحفاظ على درجة حرارة ثابتة في جميع الغرف. توفر هذه الميزة أيضًا الموارد المالية للمالكين.

أرز. 3 صمامات موازنة يدوية لأنظمة التدفئة والماء الساخن (DHW) في المنزل

كيفية إزالة قفل الهواء

من الناحية المثالية ، ترتفع الغازات إلى أعلى نقاط الدائرة ، حيث يتم تركيب فتحات التهوية ، ويتم تنفيسها من هناك عن طريق الصمامات التي تعمل في الوضع اليدوي أو التلقائي. من الناحية العملية ، تؤدي الأخطاء في تصميم أو تركيب خط الأنابيب إلى تكوين جيوب هوائية في الأماكن التي يصعب الوصول إليها.

لإزالة مثل هذا القابس ، تحتاج إلى تحديد موقعه - من خلال نفخة سائل التبريد الذي يتدفق عبر قسم التهوية ، ودرجة الحرارة المنخفضة نسبيًا للأنبوب أو المبرد ، عن طريق صوت الرنين عند النقر على الأنابيب.

ستساعد الزيادة في درجة حرارة سائل التبريد و / أو الضغط في النظام على طرد القابس من نظام التسخين المستقل. للضغط ، من الضروري فتح صمام المكياج وصمام الصرف الأقرب إلى قفل الهواء (في اتجاه التدفق). الماء الذي يدخل النظام يزيد الضغط ويجبر السدادة على التقدم. بعد التأكد من خروج القابس من خلال الصمام (يتوقف عن الهسهسة) ، يعود النظام إلى وضع التشغيل العادي.

إزالة غرفة معادلة الضغط من نظام التدفئة

في الحالات الأكثر تعقيدًا ، لا يتم تطبيق الضغط فحسب ، بل يتم أيضًا تطبيق درجة الحرارة. يجب عدم تسخين المبرد فوق القيم القصوى المسموح بها ، حتى لا يتم تعطيل نظام التدفئة.

الأهمية! يشير التكوين المنتظم للفلين في نفس المكان إلى حسابات خاطئة في المشروع أو تثبيت غير صحيح. يوصى بتركيب فتحة تهوية في مكان به إشكالية بقطع نقطة الإنطلاق في خط الأنابيب

التركيب

من السهل جدًا تركيب صمام التوازن ، المصمم للتحكم في نظام التدفئة ، بيديك. يتم التثبيت بنفس طريقة تركيب الصمام الكروي التقليدي

من حيث المبدأ ، ليس من المهم بشكل خاص كيفية وضع الصمام نفسه في الفضاء ، ولكن يجب أن يتوافق السهم الموجود على الجسم مع اتجاه تدفق المياه. خلاف ذلك ، سيبدأ الصمام في خلق مقاومة لسائل التبريد

قد تختلف درجة حرارة وضغط الصمامات المختلفة ، لذلك ، بعد دراسة خصائص نظام التدفئة الخاص بك ، من الأفضل العثور على الخيار الأنسب من الشركات المصنعة.

قبل الصمام ، من الضروري وضع حماية خاصة في شكل مرشح. سيمنع هذا الجهاز الحطام والأوساخ من دخول العناصر الفردية للجهة المنظمة. بالإضافة إلى ذلك ، يوصى بتركيب الصمام بحيث توجد فجوات كبيرة في الأنابيب المستقيمة قبله وبعده. وبالتالي ، سيكون من الممكن منع حدوث الانحناءات التي تؤثر على حركة المياه. أيضًا ، قبل البدء في التثبيت ، يجب شطف الأنابيب.

يبدأ تركيب الصمام بعد اكتمال فحص حالة الأنابيب - من الضروري التحقق من سلامتها وعدم وجود حطام. ثم يتم تحديد المكان الذي سيتم وضع الجهاز فيه. يجب أن تتوافق معلمات أقسام الأنابيب المستقيمة قبل وبعد الصمام مع الأشكال التالية: خمسة أقطار قبل العنصر وقطران بعد العنصر أو أكثر ، وهذا سيقضي على الاضطراب.

ثم يتم ثمل الصمام في خيط الأنبوب ، ومجهز مسبقًا بالسحب.

صمامات التحكم في مشعات التدفئة

تستخدم صنابير الرادياتير على نطاق واسع لتوصيل أنبوب التدفئة بالبطارية. هذا صمام إغلاق يسمح لك بالتحكم في تدفق الماء الساخن أو إيقاف تشغيل الجزء التالف من التيار الرئيسي. وتتمثل مهمتها أيضًا في تفريغ سائل التبريد ومنع ظهور الجيوب الهوائية.لا يمكن أن تكون الصمامات العادية من النوع الكروي إلا في وضع "الفتح / الإغلاق" ولا يوصى باستخدامها للاستفادة من نظام التسخين ، بينما تسمح لك أجهزة الإغلاق الخاصة (التي لها تصميم مشابه) بتنظيم دوران المبرد و المساهمة في نقل الحرارة بشكل أكثر كفاءة.

في الواقع ، هذه المنتجات عبارة عن صمامات إغلاق وتحكم محمية إلى أقصى حد من التآكل. المادة من النحاس الأصفر (أحيانًا مع إضافة الرصاص) أو البروبيلين عالي الجودة. في الحالة الأولى ، يتم توصيل صنبور المبرد بوصلة ملولبة ، وفي الحالة الثانية ، يتم استخدام اللحام. من الأعلى ، يتم تغطية المعدن بطبقة واقية من الكروم أو النيكل (عن طريق الرش). يسمى الجزء الذي ينظم تدفق المبرد بالرأس الحراري ، وهو مميز فقط للصنابير من هذا النوع. المظهر والتصميم يبدوان ممتعين من الناحية الجمالية ؛ الأجهزة المثبتة:

• على الناهضين في الشقق ذات التدفئة المركزية ، من أجل تقسيمها إلى أقسام لإصلاحات متتابعة.
• على التجاوزات - لتبديل المضخة.
• بالقرب من رادياتير التدفئة لسهولة الفك والإصلاح.
• في نقاط التراكم المحتمل للهواء.

اعتمادًا على طريقة التحكم في تدفق المبرد ، هناك:

• صمامات التحكم التقليدية في المبرد ؛
• الأجهزة ذات الرأس الحراري (وتسمى أيضًا بالحرارة) ؛
• الموديلات المزودة بثرموستات لبطاريات التدفئة.

1. صمامات التحكم.

وهي ، بدورها ، مقسمة إلى أنواع مستقيمة وزاوية (يتم تركيبها اعتمادًا على إمداد المبرد). يتيح لك هذا التصميم ضبط التدفق يدويًا بشكل حصري ، وهو أمر غير مناسب دائمًا. الصنابير محكمة الغلق ، ولا تسمح بالتسرب ، والأهم من ذلك أنها تحمي مشعات التسخين من الصدمات الهيدروليكية عند ملؤها بالماء. ليس لديهم مقياس لتحديد درجة الحرارة ، يتم تنفيذ الإعداد مع وجود خطأ. من الأفضل استخدام صمامات التحكم في الرادياتير التقليدية عند تجميع نظام تدفئة فردي. على الرغم من أن مظهرهم جمالي تمامًا ، فإن هذا هو السبب في أنهم يبدون جيدًا في المكتب.

2. الأجهزة مع منظم الحرارة.

يتم التحكم في تدفق المبرد في هذه الحالة باستخدام:

• صمامات كروية تقليدية ثنائية الوضع.
• صمام مخروطي يسمح لك بترك الصمام في وضع متوسط. عيب طفيف هو إعادة الضبط اليدوي والحاجة لتتبع الحالية.
• ترموستات أوتوماتيكي مركب في فتحة أمام المبرد.

يعتمد مبدأ تشغيل الصمامات على التغيير في نفاذية دخول المبرد إلى الرادياتير ، اعتمادًا على درجة الحرارة في الغرفة. يساهم ارتباطهم في توفير الطاقة ويسمح لك بإنشاء مناطق محلية مع نقل الحرارة المطلوب. يتم تثبيت الصمامات ذات منظم الحرارة في نظام تسخين أحادي أو ثنائي الأنابيب ؛ في الحالة الأولى ، لا يمكن تركيبها بدون تجاوز.

3. أنواع المبرد الثرموستاتي.

هذه هي أجهزة التحكم في درجة الحرارة. الرأس الحراري عبارة عن حلقة بها عنصر حساس يتفاعل مع التقلبات الحرارية ويغير كمية التدفق داخل دائرة التسخين. يتم إنتاج أصناف مع الضبط اليدوي والآلي. في الحالة الأولى ، تتغير درجة الحرارة بشكل مستقل ، في الحالة الثانية - بشكل مستقل: عندما يتم تجاوز قيمة معينة ، يزيد السيفون بالسائل من حجمه ويغير موضع الجذع. يُسمح بالتركيب في كل من أنظمة التسخين ذات الأنبوب الواحد أو الأنبوبين ، والأجهزة الحرارية مناسبة لأي مخطط توصيل: جانبي ، أسفل ، قطري.

هذه الحنفيات والصمامات للمشعات فعالة من حيث التكلفة ، على الرغم من التكلفة العالية. إنها تحافظ بشكل مستقل على معلمات نظام التدفئة عند مستوى معين ، وتحمي البطاريات من التجمد وتقليل استهلاك الغاز ، وبالتالي فهي ذات صلة خاصة بالمنازل الخاصة.لكن التتبع الدقيق يتطلب مراعاة ظروف تشغيل معينة ، وهي: الصنابير ذات الرأس الحراري لا تغلق بالأثاث أو المواد الأخرى ، بالإضافة إلى عدم تعريضها لأشعة الشمس المباشرة. إذا كانت هذه الظروف غير مجدية ، فإن الأمر يستحق شراء نوع آخر من الصمامات لمبرد التدفئة.

الخصائص

تتميز أنظمة التدفئة الحديثة بالتوزيع غير المتكافئ للحرارة في الغرف الفردية. تعتمد كمية الحرارة على معدل تدفق المبرد ، ويتم التحكم في تدفق الماء فقط بواسطة صمام الموازنة. إذا لم يتم استخدام هذا الجهاز ، فسوف تنخفض كمية الحرارة المتلقاة ، وتبتعد عن مصدرها. وفقًا لذلك ، ستكون هناك درجات حرارة مختلفة في نقاط مختلفة في الشبكة.

سابقًا ، في أنظمة أبسط ، تم حل هذه المشكلة عن طريق تركيب أنابيب بأقطار معينة أو تركيب غسالات دواسة الوقود الخاصة. تتميز الأخيرة بحجم مرور معين ، مما يضمن توفير الحجم المطلوب من الماء.

التصميم عبارة عن صمام محدد يتم من خلاله تنظيم تدفق المبرد. في بعض الأحيان ، كإضافة إلى هذه الآلية ، يتم بناء تركيبتين ، والتي تقيس الضغط في مناطق مختلفة فيما يتعلق بآلية التنظيم. بالإضافة إلى ذلك ، فإنه يتصل بأنبوب شعري للتنسيق مع عناصر التحكم الأخرى.

هناك نوعان من هذه الصمامات: يدوي وتلقائي.

النوع الأول ، كما يوحي الاسم ، يتم تشغيله يدويًا. المنتجات غير مكلفة وبالتالي فهي الأكثر شيوعًا. عن طريق تغيير فرق الضغط وتدفق المياه ، فإنهم قادرون على ضبط كل من الأقسام الفردية والنظام بأكمله. بالإضافة إلى ذلك ، في نقاط التحكم ، سيكون من الممكن مراقبة أداء بيئة العمل ، وفي حالة حدوث عطل ، قم بإيقاف تشغيل أي جزء وترتيب أعمال الإصلاح. لسوء الحظ ، يتم تعديل هذه الصمامات في حالة التدفق المستمر لسائل التبريد. إذا تغير ، فلن يتمكن النظام من العمل. لذلك ، من الأفضل تثبيت مثل هذه النماذج في منازل خاصة وبنظام تدفئة مبسط.

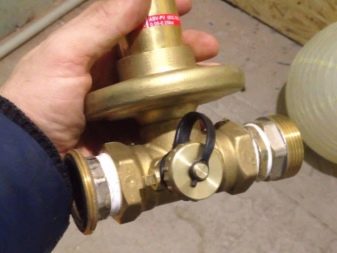

الصمامات الأوتوماتيكية هي أجهزة لا تتطلب تدخل بشري. إنهم ينظمون بشكل مستقل حجم المبرد المستهلك أو فرق الضغط. يمكن لبعض النماذج العمل مع الأنابيب النبضية ، للتحكم في كل من التدفق والضغط التفاضلي في نفس الوقت. تجدر الإشارة أيضًا إلى أنه في كثير من الأحيان يتم توصيل أدوات القياس بصمامات الموازنة لتقليل صعوبة تصحيح أخطاء النظام.

يتم توصيل الأجهزة الأوتوماتيكية بكل من أنابيب الإدخال والإرجاع. ترتبط ببعضها البعض بواسطة أنبوب رفيع ، بفضله يتحرك الصمام ويتم حظر تدفق المياه اعتمادًا على ارتفاع الضغط. يتم تكوين هذا الجهاز مرة واحدة ولا يتطلب مزيدًا من الضبط.

قد تختلف نماذج الصمامات اعتمادًا على الناقل الحراري (محلول بخار أو ماء أو جليكول) ، ونوع المبنى (منزل خاص أو مبنى مرتفع عادي) ، وموقع التثبيت (على خط أنابيب الإمداد أو الإرجاع) ، وبيئة العمل (عند أي ضغط ، درجة حرارة وحجم الماء المقطر يفعل الجهاز). أخيرًا ، يمكن أن تعرض الصمامات ميزات أخرى ، مثل التحكم في الضغط وأن تكون مزودة بأجهزة إضافية مثل فتحة القياس.

تعديل صمامات التوازن

لتحقيق التوازن في التدفئة في منزل خاص ، يتم اختيار الأجهزة المحمولة بالقطر المطلوب ، واختيارها وتعديلها باستخدام الرسم التخطيطي المناسب المرفق بجواز السفر. البيانات الأولية للعمل مع الرسم البياني هي معدل التدفق ، معبرًا عنه بالمتر المكعب في الساعة أو اللتر في الثانية ، وانخفاض الضغط ، ويُقاس بالأعمدة أو الغلاف الجوي أو الباسكال.

على سبيل المثال ، عند تحديد موضع مؤشر الضبط لتعديل MSV-F2 بقطر اسمي يبلغ DN يساوي 65 مم. بمعدل تدفق 16 متر مكعب / ساعة. وينخفض ​​ضغط 5 كيلو باسكال. (الشكل 11) على الرسم البياني ، قم بتوصيل النقاط على مقاييس التدفق والضغط المقابلة وقم بتمديد الخط حتى يتقاطع المقياس الشرطي لمعامل Ku.

من نقطة على مقياس Ku ، ارسم خطًا أفقيًا لقطر D يساوي 65 ملم ، ابحث عن الإعداد بالرقم 7 ، والذي تم ضبطه على مقياس المقبض.

أيضًا ، بالنسبة للقطر المحدد للجهاز ، يتم ضبطه باستخدام الجدول (الشكل 12) ، والذي يتم بموجبه تحديد عدد دورات المغزل المقابلة لتدفق معين.

أرز. 11 تحديد موضع مقياس الصمام عند ضغط معروف وإمدادات مياه معينة

أرز. 12 جدول مثال للضبط اليدوي

تركيب الصمام

يجب تثبيت المنتج وفقًا للإرشادات التالية:

• من الأنسب تثبيت الصمام عند مدخل المبرد ؛
• يتم تنظيم ارتفاع تركيب الجهاز من قبل الشركة المصنعة ويتراوح متوسطه بين 40 و 60 سم من الأرضية. بشكل افتراضي ، تتم معايرة جميع الصمامات بالضبط لدرجة الحرارة عند هذا المستوى. إذا لم يكن بالإمكان مراعاة هذه القاعدة ، فسيلزم تكوين جهاز إضافي ؛
• يجب تثبيت الرأس الثرموستاتي على الصمام أفقيًا. إذا قمت بتثبيت الرأس عموديًا ، فسوف يتداخل الهواء الدافئ من أنبوب التسخين مع التشغيل العادي لجهاز الاستشعار ؛

الموقع الأمثل للمزدوجة الحرارية على الأنبوب

إذا تم تركيب الصمام على نظام تسخين أحادي الأنبوب ، فسيلزم وجود ممر جانبي (تداخل يمر من خلاله السائل إذا كانت حركته عبر المشعات مقيدة).

وصلة إضافية بين الأنابيب

يتم توصيل الصمام الحراري وفقًا للمخطط التالي:

1. يتم تصريف السوائل من نظام التدفئة. في مبنى سكني ، لا يمكن التصريف إلا بمساعدة موظفي منظمة الخدمة ، لأن الصمام يقع في الطابق السفلي ؛
2. يتم إجراء التعادل في أنبوب التسخين في المكان المحدد ؛
3. يتم قطع خيوط المعلمات المقابلة في نهايات الأنابيب ؛
4. يتم تثبيت الصمام ، الذي يتم معالجة خيطه مسبقًا بخيط محكم (كتان ، Tangit Unilok ، وما إلى ذلك) في مكان مُجهز باستخدام مفتاح ربط قابل للتعديل ؛

مخطط للتركيب الصحيح لصمام ثرموستاتي

على كل جهاز ، تشير الأسهم إلى اتجاه تدفق السوائل. إذا تم تركيب الصمام بشكل غير صحيح ، فلن يعمل بشكل صحيح.

1. فحص ضيق التوصيلات ؛
2. يتم تعديل المزدوجة الحرارية.

إذا كان الصمام مثبتًا بالفعل في الأنبوب ، فراجع الفيديو حول كيفية تركيب منظم الحرارة.

بوجود مهارات معينة ومعرفة المتطلبات الأساسية ، يمكنك تثبيت صمام ثرموستاتي بنفسك.
