نظام تسخين دوران قسري

تدفئة المنزل بدون مضخة. خياران مثبتان

حتى التسعينيات من القرن الماضي ، كان تدفئة المنزل بدون مضخة هو الشيء الوحيد المتاح ، حيث لم يتم تطوير اتجاه تصنيع مضخات الدوران وترقيتها إلى الجماهير. وهكذا ، اضطر أصحاب ومطورو المنازل الخاصة إلى تركيب تدفئة في منازلهم بدون مضخة.

ولكن عندما بدأ إحضار معدات الغلايات الجيدة والأنابيب ومضخات الدوران المدمجة إلى رابطة الدول المستقلة في التسعينيات ، تغير الوضع بشكل كبير. بدأ الجميع في تركيب أنظمة التدفئة. التي لا تعمل بدون مضخة. بدأوا في نسيان أنظمة الجاذبية. لكن الوضع يتغير اليوم. يتذكر بناة المنازل الخاصة مرة أخرى تدفئة المنزل بدون مضخات. نظرًا لأنه يمكنك تتبع الانقطاعات ونقص الكهرباء في كل مكان ، وهو أمر ضروري جدًا لتشغيل مضخة الدورة الدموية.

تعتبر مسألة جودة وكمية إمدادات الكهرباء حادة بشكل خاص في المباني الجديدة.

لهذا السبب ، اليوم ، أكثر من أي وقت مضى ، نتذكر مثلًا واحدًا: "كل ما هو جديد هو قديم طي النسيان!". هذا المثل وثيق الصلة اليوم ، لتدفئة منزل بدون مضخة.

على سبيل المثال ، في الماضي ، تم استخدام الأنابيب الفولاذية والمراجل محلية الصنع وخزانات التمدد المفتوحة فقط للتدفئة. كانت الغلايات منخفضة الكفاءة والأنابيب من الصلب الضخم ولا ينصح بإخفائها في الجدران.

كانت خزانات التمدد موجودة في السندرات. وبسبب ذلك ، كانت هناك خسائر في الحرارة وخطر فيضان السقف أو تجميد الأنابيب في الخزان. وهو ما أدى في كثير من الأحيان إلى انفجار المرجل وتمزق الأنابيب وسقوط ضحايا.

اليوم ، بفضل الغلايات والأنابيب الحديثة وأجهزة التدفئة الأخرى ، من الممكن إنشاء نظام تدفئة ذكي واقتصادي بدون مضخة. بفضل الغلايات الاقتصادية الحديثة ، يمكن تحقيق وفورات كبيرة.

يمكن إخفاء الأنابيب البلاستيكية أو النحاسية الحديثة بسهولة في الجدران. يمكن القيام بنفس تدفئة المنزل اليوم ، سواء باستخدام مشعات أو بأرضيات دافئة.

يوجد اليوم نظامان رئيسيان للتدفئة المنزلية بدون مضخة.

يُطلق على النظام الأول والأكثر شيوعًا اسم لينينغرادكا. أو مع الانسكاب الأفقي.

الشيء الرئيسي في أنظمة التدفئة المنزلية بدون مضخة هو منحدر الأنابيب. بدون منحدر ، لن يعمل النظام. بسبب المنحدر ، فإن "Leningradka" ليست مناسبة دائمًا ، لأن الأنابيب تدور حول محيط المنزل بأكمله. أيضًا ، نظرًا لحقيقة أن المنحدر قد لا يكون كافيًا ، يجب عليك خفض المرجل أسفل مستوى الأرضية. المرجل في هذه الحالة غير مريح للتسخين والتنظيف.

أيضًا ، عند تركيب نظام تدفئة في المنزل بدون مضخة Leningradka ، تتداخل المداخل على طول مسار الأنابيب. في هذه الحالة ، من الضروري عمل عتبات النوافذ بارتفاع لا يقل عن 900 مم.

يعد ذلك ضروريًا حتى يتم تثبيت المبرد ويكون هناك ارتفاع كافٍ للأنابيب على طول المنحدر. وبخلاف ذلك ، يعمل النظام بكامل طاقته مع مشعات من الحديد الزهر والفولاذ والألمنيوم.

ويطلق على نظام تدفئة المنزل الثاني بدون مضخة "سبايدر" أو نظام الانسكاب العلوي الرأسي.

اليوم هو نظام التدفئة المنزلية الأكثر موثوقية وعملية بدون مضخة. الشيء الرئيسي هو أن نظام "Spider" يخلو من جميع عيوب "Leningradka" ، باستثناء منحدر خط العودة ، والذي بسببه يجب أيضًا إنزال المرجل أسفل الأرضية.

خلاف ذلك ، فإن نظام Spider هو النظام الأكثر كفاءة. يمكن ربط أي مشعات وتدفئة أرضية بنظام Spider. من الممكن تركيب صمامات تحت الرأس الحراري على مشعات في نظام "سبايدر" وإخفاء الأنابيب في الجدران وما إلى ذلك.

اليوم ، من الضروري بشكل متزايد التوصية بنظام Spider للمطورين ، لأنه. اليوم هو نظام تدفئة منزلي مثالي بدون مضخة.

شكرا لكم على قراءة هذا المقال!

إيجابيات وسلبيات

لم يفقد نظام التدفئة المفتوح أهميته بعد ، وقد شهد مؤخرًا ولادة جديدة ، وهناك أسباب لذلك. يشعر العديد من مالكي المنازل بالقلق بشأن استقلالية الطاقة في اتصالاتهم ، ويسمح مخطط الخزان المفتوح بتحقيق ذلك. لديها مزايا أخرى:

• من الأسهل ملء نظام إمداد حراري مفتوح وهواء ينزف منه في نظام مغلق. ليست هناك حاجة لمراقبة الضغط الأقصى ، وعند الملء ، يترك الهواء خطوط الأنابيب بسرعة كبيرة من خلال خزان التمدد المفتوح. يبقى فقط لتهوية المشعات ؛
• إعادة الشحن أسهل: مرة أخرى ، لا يلزم التحكم في الضغط ، ويمكن إضافة الماء إلى الحاوية حتى مع وجود دلو ؛
• لا يعتمد تشغيل النظام على وجود تسريبات: هنا يكون ضغط التشغيل صغيرًا جدًا ، طالما أن هناك مياه في شبكة التدفئة ، فستعمل بشكل صحيح.

كالعادة ، كانت هناك بعض العيوب ، والتي بسببها بدأ استبدال هذه الأنظمة تدريجيًا بمخططات من النوع المغلق بخزان تمدد غشائي. بسبب التلامس المباشر بين المبرد والهواء الجوي ، تحدث عمليتان على الفور في الخزان: التبخر الطبيعي للماء الساخن وتشبعه بالأكسجين. ينتج عن هذا المتطلبات التالية:

• من الضروري مراقبة مستوى الماء في الخزان وتجديده في الوقت المناسب ؛
• من المستحيل ملء شبكة التدفئة بمضاد للتجمد ، مما يؤدي إلى إطلاق مواد ضارة أثناء التبخر.

يؤدي تشبع المبرد بالأكسجين إلى تقليل العمر التشغيلي للأجزاء الفولاذية من المرجل. للأسباب المذكورة أعلاه ، لم يتم استخدام النظام المفتوح في مبنى سكني لفترة طويلة ، على الرغم من أن هذه الممارسة حدثت في الستينيات والسبعينيات من الحقبة السوفيتية في المباني السكنية منخفضة الارتفاع. من غير المرغوب أيضًا استخدامه مع مصادر الحرارة عالية الحرارة عندما يكون المبرد قريبًا من نقطة الغليان. الحقيقة هي أنه مع زيادة الضغط في شبكة مغلقة ، ترتفع هذه العتبة ، ولا يوجد مكان لتبخر المياه. في النظام المفتوح ، ستنخفض كمية الماء بسرعة ، مما يؤدي إلى تحرير الحجم الكامل لخزان التمدد للهواء.

مكان وضع المضخة للإمداد أو الإرجاع

على الرغم من وفرة المعلومات على الإنترنت ، يصعب على المستخدم فهم كيفية تثبيت المضخة بشكل صحيح للتدفئة من أجل ضمان الدوران القسري للمياه في نظام منزلهم. والسبب هو عدم تناسق هذه المعلومات ، الأمر الذي يتسبب في نزاعات مستمرة في المنتديات المواضيعية. يدعي معظم المتخصصين المزعومين أن الوحدة موضوعة فقط على خط أنابيب الإرجاع ، مستشهدين بالاستنتاجات التالية:

• درجة حرارة المبرد عند الإمداد أعلى بكثير مما كانت عليه عند الإرجاع ، وبالتالي فإن المضخة لن تدوم طويلاً ؛
• كثافة الماء الساخن في خط الإمداد أقل ، لذلك يصعب ضخها ؛
• يكون الضغط الساكن في أنبوب الإرجاع أعلى ، مما يسهل عمل المضخة.

حقيقة مثيرة للاهتمام. في بعض الأحيان ، يدخل شخص ما عن طريق الخطأ إلى غرفة مرجل توفر تدفئة مركزية للشقق ، ويرى الوحدات الموجودة هناك مدمجة في خط العودة. بعد ذلك ، يعتبر هذا القرار هو القرار الوحيد الصحيح ، على الرغم من أنه لا يعرف أنه في غرف الغلايات الأخرى يمكن أيضًا تركيب مضخات طرد مركزي على أنبوب الإمداد.

نجيب على العبارات التالية نقطة بنقطة:

1. تم تصميم مضخات الدوران المحلية للحصول على درجة حرارة مبرد قصوى تبلغ 110 درجة مئوية. في شبكة التدفئة المنزلية ، نادرًا ما ترتفع درجة الحرارة فوق 70 درجة ، ولن يقوم المرجل بتسخين المياه لأكثر من 90 درجة مئوية.
2. كثافة الماء عند 50 درجة 988 كجم / م 3 ، وعند 70 درجة مئوية - 977.8 كجم / م 3. بالنسبة للوحدة التي يطور ضغطها 4-6 أمتار من عمود الماء وتكون قادرة على ضخ حوالي طن من المبرد في ساعة واحدة ، فإن الفرق في كثافة الوسط المنقول يبلغ 10 كجم / م 3 (حجم 10- علبة لتر) لا يكاد يذكر.
3. من الناحية العملية ، فإن الاختلاف بين الضغوط الثابتة لسائل التبريد في خطوط الإمداد والعودة ضئيل تمامًا.

ومن هنا استنتاج بسيط: يمكن إدخال مضخات الدوران للتدفئة في كل من خطوط أنابيب الإرجاع والإمداد لنظام التدفئة في منزل خاص. لن يؤثر هذا العامل على أداء الوحدة أو كفاءة تدفئة المبنى.

غرفة المرجل من صنع خبيرنا فلاديمير سوخوروكوف. هناك وصول سهل إلى جميع المعدات ، بما في ذلك المضخات.

الاستثناء هو غلايات الوقود الصلب ذات الاحتراق المباشر غير المجهزة بأتمتة. عندما ترتفع درجة حرارتها ، يغلي المبرد فيها ، حيث لا يمكن إطفاء الحطب المحترق في الحال. إذا تم تركيب مضخة الدوران على الإمداد ، فإن البخار الناتج المختلط بالماء يدخل الغلاف باستخدام المكره. تبدو العملية الإضافية كما يلي:

1. المكره لجهاز الضخ غير مصمم لنقل الغازات. لذلك ، ينخفض ​​أداء الجهاز بشكل حاد ، وينخفض ​​معدل تدفق المبرد.
2. تدخل مياه تبريد أقل إلى خزان الغلاية ، مما يؤدي إلى ارتفاع درجة الحرارة وزيادة البخار.
3. تؤدي زيادة كمية البخار ودخوله إلى المكره إلى توقف تام لحركة المبرد في النظام. تنشأ حالة طارئة ونتيجة لزيادة الضغط ، يتم تنشيط صمام الأمان ، مما يؤدي إلى إخراج البخار مباشرة إلى غرفة الغلاية.
4. إذا لم يتم اتخاذ تدابير لإطفاء الحطب ، فلن يتمكن الصمام من التعامل مع تخفيف الضغط ويحدث انفجار مع تدمير غلاف المرجل.

كمرجع. في مولدات الحرارة الرخيصة المصنوعة من المعدن الرقيق ، تكون عتبة صمام الأمان 2 بار. في غلايات TT عالية الجودة ، يتم تعيين هذا الحد عند 3 بار.

تدل الممارسة على أنه لا يمر أكثر من 5 دقائق من بداية عملية السخونة الزائدة إلى تشغيل الصمام. إذا قمت بتثبيت مضخة دوران على أنبوب الإرجاع ، فلن يدخل البخار فيها وستزداد الفترة الزمنية قبل وقوع الحادث إلى 20 دقيقة. أي أن تركيب الوحدة على خط الإرجاع لن يمنع الانفجار ، بل سيؤخره ، مما يمنح مزيدًا من الوقت لإصلاح المشكلة. ومن هنا جاءت التوصية: من الأفضل تركيب مضخات للمراجل التي تعمل بالحطب والفحم على خط أنابيب العودة.

بالنسبة لسخانات الحبيبات المؤتمتة جيدًا ، لا يهم موقع التثبيت. سوف تتعلم المزيد من المعلومات حول الموضوع من فيديو خبيرنا:

توصيات تركيب المضخة

من أجل ضمان الدوران الطبيعي للسوائل في نظام التدفئة ، تحتاج إلى اتخاذ القرار الصحيح للمكان الذي سيتم فيه تركيب المضخة. يجب تحديد مكان في منطقة شفط الماء حيث يوجد دائمًا ضغط هيدروليكي زائد.

في أغلب الأحيان ، يتم تحديد أعلى نقطة في خط الأنابيب ، والتي يرتفع منها خزان التمدد إلى ارتفاع حوالي 80 سم ، ويمكن استخدام هذه الطريقة إذا كانت الغرفة عالية. عادة ما يمارس تركيب خزان التمدد في العلية بشرط أن يكون معزولا لفصل الشتاء.

في الحالة الثانية ، يتم نقل الأنبوب من خزان التمدد ويتم قطعه في أنبوب الإرجاع بدلاً من أنبوب الإمداد. بالقرب من هذا المكان يوجد أنبوب الشفط للمضخة ، لذلك يتم تهيئة الظروف الأكثر ملاءمة للدوران القسري.

خيار التثبيت الثالث هو ربط المضخة بخط أنابيب الإمداد ، مباشرة بعد النقطة التي يدخل فيها الماء من خزان التمدد. يمكن استخدام مثل هذا الاتصال إذا كان نموذج معين مقاومًا لدرجات حرارة الماء المرتفعة.

اختيار نظام تدفئة مفتوح

تركيب المرجل في نظام تدفئة مفتوح

في مرحلة التصميم الأولى ، من المهم اختيار المخطط المناسب لنظام تدفئة مفتوح بمضخة. يعتمد ذلك على معايير المنزل والوضع الحراري المطلوب للتدفئة والقدرات المالية.

ضع في اعتبارك المعلمات الرئيسية التي ستؤثر بشكل مباشر على الاختيار والحساب الإضافي لنظام التدفئة المفتوح:

• المساحة الإجمالية للمباني الساخنة. إذا كانت هذه الخاصية أقل من 60 مترًا مربعًا - يمكنك تثبيت نظام الجاذبية ؛
• أرضيات المنزل وارتفاع السقف. بالنسبة لنظام الجاذبية ، فإن الشرط الأساسي هو وجود تدفق متسارع. بدون ذلك ، قد يظهر الهواء في نظام التدفئة المفتوح وسيتدهور الدوران ؛
• طريقة التشغيل الحرارية المقدرة. لدرجات الحرارة المنخفضة ، يتم استخدام نظام تسخين مفتوح مع مضخة دورانية. خلاف ذلك ، فإن التوسع الطفيف في الماء لن يؤدي إلى الدوران اللازم.

فقط بعد إجراء تحليل شامل لهذه المؤشرات ، بالإضافة إلى حساب فقد الحرارة في المنزل ، يمكنك تحديد ما إذا كنت تريد تثبيت تدفئة من النوع المفتوح بمضخة أو بدونها.

من الأفضل حساب فقد الحرارة لمبنى باستخدام برامج متخصصة. يتم توزيع إصداراتهم التجريبية مجانًا.

نظام تسخين الجاذبية

يتمثل الاختلاف الرئيسي بين الجاذبية والباقي في الغياب التام لأي آليات للحركة القسرية للسوائل عبر الأنابيب. أولئك. تتم هذه العملية فقط بسبب التمدد الحراري للماء الساخن.

من أجل التشغيل الصحيح لإمدادات الحرارة ، يتم تثبيت المصعد المتسارع دون فشل. يتم تركيبها مباشرة بعد المرجل وتقع بشكل عمودي. يجب أن لا يقل ارتفاعها عن 3.5 متر.إذا لم يتم استيفاء هذا الشرط ، فلن يكون للسائل المسخن القادم من المرجل لنظام التدفئة المفتوح سرعة كافية.

بالإضافة إلى هذا العامل ، من الضروري مراعاة المواصفات التالية لتنظيم نظام تدفئة مفتوح مع دوران طبيعي:

• منحدر الأنابيب الإلزامي. يجب أن يميل خط الإمداد من الناهض نحو السخانات. العودة - إلى المرجل. مستوى الميل - 1 سم لكل متر ؛
• يقع المرجل في أدنى نقطة في الدائرة ؛
• للتشغيل العادي ، يلزم وجود خزانات تمدد من النوع المفتوح لأنظمة التدفئة. يتم تثبيتها أيضًا للدوائر ذات الدوران القسري.

لا يوصى بتركيب غلاية كهربائية لنظام تسخين مفتوح بالجاذبية. تمامًا مثل نظير الغاز. ويرجع ذلك إلى الاحتمال الكبير لوجود جيوب هوائية ، مما قد يؤدي إلى ارتفاع درجة حرارة المبادل الحراري.

لزيادة كفاءة العمل في دائرة تسخين مفتوحة مع دوران طبيعي ، يجب أن يكون قطر أنبوب الصاعد المتسارع بحجم واحد أصغر من المقطع العرضي للخط الرئيسي.

الدوران القسري في التدفئة

رسم تخطيطي لنظام مفتوح بمضخة

في الآونة الأخيرة ، قام أصحاب المنازل الخاصة والبيوت الصيفية بتحديث نظام التدفئة من خلال تركيب مكون واحد فقط - مضخة. إنه مصمم لتحسين دوران المبرد.

بشكل عام ، لا يختلف ترتيب نظام التسخين المفتوح بمضخة دورانية عن الترتيب الموضح أعلاه.

من المهم اختيار الموقع المناسب للمضخة. يتم تثبيته على أنبوب الإرجاع أمام مدخل غلاية التدفئة.

يجب أن تكون المسافة المثلى 1.5 متر.

مخطط وحدة الضخ

بالنسبة لمخطط التسخين المفتوح هذا ، يجب مراعاة النقاط التالية:

• يتم تثبيت المضخة على المجرى الجانبي. يعد ذلك ضروريًا لضمان تدوير المياه في حالة حدوث عطل أو انقطاع التيار الكهربائي ؛
• تأكد من تركيب صمام فحص. سيمنع تأثير الدوران العكسي ؛
• أثناء التثبيت ، يتم أخذ اتجاه حركة المبرد في الاعتبار.

تتمثل ميزة استخدام دائرة تسخين من النوع المفتوح مع مضخة في تقليل القصور الذاتي للنظام. بسبب زيادة الدورة الدموية ، ستسخن البطاريات والمشعات بشكل أسرع.

لدائرة تسخين مفتوحة بمضخة دورانية ، يجب حساب معلماتها - الضغط والأداء.

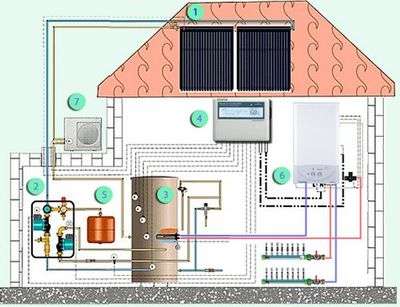

تصنيف التدفئة مجتمعة

يكمن جوهر هذه الظاهرة في القدرة على عدم استخدام طريقة تسخين واحدة ، بل عدة طرق ، من أجل تقليل التكاليف ، من ناحية ، باستخدام وقود أكثر اقتصادا ، ومن ناحية أخرى ، لمنع حالة يكون فيها منزل فجأة يفقد مصدر الحرارة. وتجدر الإشارة إلى أن الخيارات قيد النظر أكثر ملاءمة على وجه التحديد للمنازل الريفية والبيوت الصيفية ، لأن شقق المدينة ، كقاعدة عامة ، لا توفر إمكانية إعادة الهيكلة على نطاق واسع.

يتم الجمع بين أنظمة التدفئة مع التدفئة المشتركة بطرق مختلفة.

• يعتبر الاستخدام الموسمي هو الأنسب فيما يتعلق بالتدفئة ، حيث يتم استخدام الألواح الشمسية والمجمعات ، حيث تعتمد كفاءتها بشدة على مدة الوقت الشمسي في اليوم وشدة التشعيع. في الصيف ، يتم استخدام المجمعات لتسخين المياه ، وفي الشتاء - كمساعد في غلاية التدفئة.
• الاستخدام حسب نوع الوقود - اعتمادًا على توفر الوقود وتكلفته ، لا يتم تثبيت جهاز واحد محدد ، ولكن يتم تثبيت عدة أنواع مختلفة ، أو جهاز مدمج يمكنه العمل مع أنواع مختلفة من الوقود.
• ثابت - في هذه الحالة ، يتضمن تسخين الفضاء التشغيل المتوازي المستمر لجميع أنظمة التدفئة. الخيار الأكثر شيوعًا ، بناءً على التقييمات ، لمنزل خاص هو مزيج من "الأرضية الدافئة" وتدفئة المبرد. تظهر الصورة لحظة العمل للتثبيت.

أنواع أنظمة التدفئة مع دوران الجاذبية

على الرغم من التصميم البسيط لنظام تسخين المياه مع الدوران الذاتي لسائل التبريد ، إلا أن هناك أربعة مخططات تركيب شائعة على الأقل. يعتمد اختيار نوع الأسلاك على خصائص المبنى نفسه والأداء المتوقع.

لتحديد المخطط الذي سيعمل ، في كل حالة على حدة ، يلزم إجراء حساب هيدروليكي للنظام ، ومراعاة خصائص وحدة التسخين ، وحساب قطر الأنبوب ، وما إلى ذلك. قد تحتاج إلى مساعدة متخصص عند إجراء الحسابات.

نظام مغلق مع دوران الجاذبية

في دول الاتحاد الأوروبي ، تعتبر الأنظمة المغلقة هي الأكثر شيوعًا من بين الحلول الأخرى. في الاتحاد الروسي ، لم يتم استخدام المخطط على نطاق واسع بعد. فيما يلي مبادئ تشغيل نظام تسخين المياه من النوع المغلق مع الدوران الخفيف:

• عند تسخينه ، يتمدد المبرد ، ينزاح الماء من دائرة التسخين.
• تحت الضغط ، يدخل السائل إلى خزان تمدد غشاء مغلق. تصميم الحاوية عبارة عن تجويف مقسم بغشاء إلى قسمين. نصف الخزان مملوء بالغاز (معظم الطرز تستخدم النيتروجين). الجزء الثاني يظل فارغًا لملئه بسائل التبريد.
• عندما يتم تسخين السائل ، يتم إنشاء ضغط كافٍ للدفع عبر الغشاء وضغط النيتروجين. بعد التبريد ، تحدث العملية العكسية ، ويقوم الغاز بضغط الماء خارج الخزان.

بخلاف ذلك ، تعمل الأنظمة المغلقة مثل أنظمة تسخين الدورة الدموية الطبيعية الأخرى. كعيوب ، يمكن للمرء أن يفرد الاعتماد على حجم خزان التمدد. بالنسبة للغرف ذات المساحة الكبيرة المُدفأة ، ستحتاج إلى تثبيت حاوية واسعة ، وهو أمر لا يُنصح به دائمًا.

نظام مفتوح مع دوران الجاذبية

يختلف نظام التسخين من النوع المفتوح عن النوع السابق فقط في تصميم خزان التمدد. تم استخدام هذا المخطط في الغالب في المباني القديمة. تتمثل مزايا النظام المفتوح في إمكانية تصنيع الحاويات ذاتيًا من المواد الخردة. عادة ما يكون للخزان أبعاد متواضعة ويتم تثبيته على سطح غرفة المعيشة أو تحت سقفها.

العيب الرئيسي للهياكل المفتوحة هو دخول الهواء في الأنابيب ومشعات التدفئة ، مما يؤدي إلى زيادة التآكل والفشل السريع لعناصر التسخين.بث النظام هو أيضًا "ضيف" متكرر في الدوائر المفتوحة. لذلك ، يتم تثبيت المشعات بزاوية ، ورافعات Mayevsky مطلوبة لنزيف الهواء.

نظام أنبوب واحد مع دوران ذاتي

يتميز النظام الأفقي أحادي الأنبوب مع الدوران الطبيعي بكفاءة حرارية منخفضة ، لذلك نادرًا ما يتم استخدامه. جوهر المخطط هو أن أنبوب الإمداد متصل في سلسلة بالمشعات. يدخل المبرد المسخن إلى الأنبوب الفرعي العلوي للبطارية ويتم تفريغه من خلال المخرج السفلي. بعد ذلك ، تدخل الحرارة وحدة التسخين التالية وهكذا حتى النقطة الأخيرة. يعود خط العودة من آخر بطارية إلى المرجل.

هذا الحل له العديد من المزايا:

1. لا يوجد خط أنابيب مزدوج تحت السقف وفوق مستوى الأرضية.
2. وفر المال عند تثبيت النظام.

مساوئ هذا الحل واضحة. ينخفض ​​ناتج حرارة مشعات التدفئة وشدة تسخينها مع المسافة من المرجل. كما تبين الممارسة ، غالبًا ما يتم إعادة بناء نظام تدفئة أحادي الأنبوب لمنزل من طابقين مع دوران طبيعي ، حتى إذا تم ملاحظة جميع المنحدرات واختيار قطر الأنبوب الصحيح (عن طريق تركيب معدات الضخ).

نظام ثنائي الأنابيب مع دوران ذاتي

يتميز نظام التدفئة ثنائي الأنابيب في منزل خاص مع دوران طبيعي بميزات التصميم التالية:

1. تدفق الإمداد والعودة عبر أنابيب منفصلة.
2. يتم توصيل أنبوب الإمداد بكل مشعاع عبر مدخل.
3. البطارية متصلة بخط الإرجاع باستخدام محدد العيون الثاني.

نتيجة لذلك ، يوفر نظام نوع المبرد ثنائي الأنابيب المزايا التالية:

1. توزيع موحد للحرارة.
2. لا حاجة لإضافة أقسام المبرد من أجل إحماء أفضل.
3. أسهل لضبط النظام.
4. قطر دائرة المياه أصغر حجمًا واحدًا على الأقل مما هو عليه في مخططات الأنابيب المفردة.
5. عدم وجود قواعد صارمة لتركيب نظام ثنائي الأنابيب. مسموح بالانحرافات الصغيرة فيما يتعلق بالمنحدرات.

الميزة الرئيسية لنظام التسخين ثنائي الأنابيب مع الأسلاك السفلية والعلوية هي البساطة وفي نفس الوقت كفاءة التصميم ، مما يسمح لك بتسوية الأخطاء التي تم إجراؤها في الحسابات أو أثناء أعمال التركيب.

نصنع نظام تدفئة مغلق لمنزل خاص بأيدينا

يتطلب البناء الجماعي للمنازل الخاصة تحسين العديد من الأنظمة - الصرف الصحي والتدفئة وخطوط الأنابيب. بعد كل شيء ، من الضروري تركيب هياكل كاملة في وقت قصير. لسنوات عديدة ، أعطيت الأفضلية لنظام التدفئة المفتوح. ومع ذلك ، بدأ هذا الاتجاه يتغير في السنوات الأخيرة. على نحو متزايد ، يتم تركيب نظام تدفئة مغلق لمنزل خاص. ما هو الفرق بين هذه الهياكل؟

ميزات نظام تدفئة مفتوح ومغلق

في وقت إطلاق نظام التدفئة من النوع المفتوح ، يجب فحص أداء جميع العناصر الهيكلية. بادئ ذي بدء ، مطلوب لضمان التشغيل المستمر للمضخة. بعد كل شيء ، هو الذي يضمن تداول المبرد في النظام. الميزة الرئيسية لهذا النوع من التدفئة هي إمكانية تركيب عناصر هيكلية إضافية.

نظام تدفئة مغلق - يتم وضع المخطط في المجال العام. ومع ذلك ، لا تقم بتنفيذ العمل دون حساب أولي. ينطبق هذا أيضًا على نوع التدفئة المفتوحة في المنزل. تجدر الإشارة إلى أن نظام التسخين المغلق المثبت بأيديهم له مزايا أكثر من عيوبه.

في الهيكل المفتوح ، يكون الاتصال بين المبرد والجو غير مرغوب فيه. لسوء الحظ ، لا يمكن تجنب هذا. ونتيجة لذلك ، يظهر الهواء في خط الأنابيب.

مجموعة كاملة من تسخين المياه من النوع المغلق

أثناء تركيب نظام تدفئة مغلق لمنزل خاص ، من المهم ضمان العزلة الكاملة عن تأثير البيئة.هذا هو السبب في أنه من الضروري إجراء التثبيت بأكبر قدر ممكن من الوضوح ، وفقًا للمخطط

يشير الرسم أيضًا إلى تفاصيل وتجميع هيكل التسخين.

1. تعتبر الغلاية المغلقة أحد العناصر المهمة في نظام التدفئة.
2. هواء أوتوماتيكي ، موازنة ، صمامات أمان و ثرموستاتي.
3. عدد معين من مشعات التدفئة (حسب التقدير).
4. خزان تمدد عالي الجودة.
5. صمام كروي ومضخة.
6. لا تنسى المرشح ومقياس الضغط.

قواعد اختيار غلاية للتدفئة المغلقة

ننصحك بتقييم قوة المرجل. إذا كنت تخطط لتدفئة منزل ، يصل ارتفاع مجاري المياه فيه إلى 3 أمتار ، فأنت تختاره على النحو التالي: لكل 10 أمتار مربعة. تتطلب الغرفة م 1 كيلو واط. بالطبع ، هذا رقم متوسط. بعد كل شيء ، يجب أن يكون نظام التدفئة المغلق الذي يتم تركيبه بنفسك يمكن الاعتماد عليه أيضًا.

هذا يعني أن هناك العديد من المتطلبات للمواد. تذكر أنه من الأفضل تكليف مهندس بالحسابات. فقط في هذه الحالة سوف يسخن المنزل تمامًا في البرد.

مبدأ تشغيل نظام التدفئة المغلق

تتكون من جزأين - غرفة هيدروليكية وغرفة غاز. عند تسخينها ، يدخل الماء إلى حجرة من النوع الهيدروليكي. يتم توفير النيتروجين إلى حجرة الغاز تحت الضغط.

تركيب خط تغذية لنظام تدفئة مغلق

يعتمد تشغيل نظام التدفئة بشكل مباشر على القدرة على الحفاظ على ضغط التشغيل وحجم المبرد

من المهم جدًا أن تكون هاتان المعلمتان ثابتتين. لسوء الحظ ، لا يمكن تحقيق إحكام التسخين بالكامل.

لذلك يحدث تسرب للمياه. لذلك ، يجب ألا ننسى التجديد الدوري لسائل التبريد.

تجدر الإشارة إلى أن إعادة شحن نظام التدفئة المغلق يتكون من المكونات التالية:

1. يوجد صمام المكياج الأوتوماتيكي في المكان الذي يكون الضغط فيه أدنى مستوى (عادة قبل مدخل مضخات التيار الكهربائي).
2. تحطم صنبور في خط الأنابيب. مطلوب أيضًا تركيب صمام بوابة وصمام متحكم فيه. سيسمح لك ذلك بالتحكم في ملء نظام التدفئة المغلق.
3. يمكنك تجنب التسرب العرضي للمياه في خط الإمداد عن طريق تركيب صمام فحص. في هذه الحالة ، لن يتسبب الضغط المرتفع في نظام التدفئة المغلق في خفض ضغط النظام بأكمله.
4. يُقترح استخدام أجهزة قياس الضغط كأجهزة تحكم. ستساعد هذه الأجهزة الصغيرة في تتبع أي تغييرات في نظام التدفئة.

تركيب نظام تدفئة مغلق

1. رسم مخطط لهيكل التدفئة.
2. تركيب المرجل.
3. تركيب مشعات.
4. مد خط انابيب وتوفير امكانية تغذية نظام تدفئة مغلق.
5. وضع المضخة والخزان والتجهيزات والصنابير. يتم أيضًا تثبيت المرشحات في هذه المرحلة.
6. ترآيب مقاييس ضغط للتحكم بالضغط في نظام تدفئة مغلق.
7. توصيل أجهزة القياس والغلاية بخط الكهرباء.
8. بدء وفحص ملء نظام تدفئة مغلق.

هذا يكمل تقنية تركيب نظام التدفئة.

أين تضع

يوصى بتركيب مضخة دوران بعد الغلاية ، قبل الفرع الأول ، ولكن لا يهم في خط أنابيب الإمداد أو الإرجاع. الوحدات الحديثة مصنوعة من مواد تتحمل درجات حرارة تصل إلى 100-115 درجة مئوية. هناك عدد قليل من أنظمة التدفئة التي تعمل مع المبرد الأكثر سخونة ، لذلك لا يمكن قبول اعتبارات درجة حرارة أكثر "راحة" ، ولكن إذا كنت أكثر هدوءًا ، ضعها في خط العودة.

يمكن تركيبها في خط الانابيب الراجع او المباشر بعد / قبل الغلاية حتى الفرع الاول

لا يوجد فرق في المكونات الهيدروليكية - المرجل ، وبقية النظام ، لا يهم ما إذا كانت هناك مضخة في فرع الإمداد أو الإرجاع. ما يهم هو التثبيت الصحيح ، بمعنى الربط ، والتوجيه الصحيح للدوار في الفضاء

لا شىئ اخر يهم

هناك نقطة واحدة مهمة في موقع التثبيت.إذا كان هناك فرعين منفصلين في نظام التدفئة - على الجناح الأيمن والأيسر من المنزل أو في الطابقين الأول والثاني - فمن المنطقي وضع وحدة منفصلة في كل منهما ، وليس وحدة مشتركة - مباشرة بعد المرجل. علاوة على ذلك ، يتم الحفاظ على نفس القاعدة في هذه الفروع: مباشرة بعد المرجل ، قبل التفرع الأول في دائرة التسخين هذه. سيمكن ذلك من ضبط النظام الحراري المطلوب في كل جزء من أجزاء المنزل بشكل مستقل عن الآخر ، وكذلك في المنازل المكونة من طابقين لتوفير التدفئة. كيف؟ يرجع ذلك إلى حقيقة أن الطابق الثاني عادة ما يكون أكثر دفئًا من الطابق الأول وهناك حاجة إلى حرارة أقل بكثير. إذا كانت هناك مضختان في الفرع ترتفعان ، فإن سرعة المبرد تكون أقل بكثير ، وهذا يسمح لك بحرق وقود أقل ، ودون المساومة على راحة المعيشة.

هناك نوعان من أنظمة التدفئة - مع الدوران القسري والطبيعي. لا يمكن للأنظمة ذات الدوران القسري أن تعمل بدون مضخة ، حيث تعمل بالدوران الطبيعي ، ولكن في هذا الوضع يكون لها نقل حرارة أقل. ومع ذلك ، فإن الحرارة الأقل لا تزال أفضل بكثير من عدم وجود حرارة على الإطلاق ، لذلك في المناطق التي غالبًا ما تنقطع فيها الكهرباء ، تم تصميم النظام على أنه هيدروليكي (مع دوران طبيعي) ، ثم يتم ضخ المضخة فيه. هذا يعطي كفاءة وموثوقية عالية للتدفئة. من الواضح أن تركيب مضخة الدوران في هذه الأنظمة له اختلافات.

يتم إجبار جميع أنظمة التدفئة ذات التدفئة الأرضية - بدون مضخة ، لن يمر المبرد عبر هذه الدوائر الكبيرة

التداول القسري

نظرًا لأن نظام تسخين الدوران القسري لا يعمل بدون مضخة ، يتم تثبيته مباشرة في الفجوة الموجودة في أنبوب الإمداد أو الإرجاع (من اختيارك).

تنشأ معظم مشاكل مضخة الدوران بسبب وجود شوائب ميكانيكية (رمل ، جزيئات كاشطة أخرى) في المبرد. إنهم قادرون على تشويش المكره وإيقاف المحرك. لذلك ، يجب وضع مصفاة أمام الوحدة.

تركيب مضخة دورانية في نظام تدوير قسري

من المستحسن أيضًا تثبيت صمامات كروية على كلا الجانبين. ستتيح إمكانية استبدال الجهاز أو إصلاحه دون تصريف سائل التبريد من النظام. أغلق الصنابير وانزع الوحدة. يتم فقط تصريف ذلك الجزء من الماء الذي كان موجودًا مباشرة في هذه القطعة من النظام.

الدورة الدموية الطبيعية

يوجد اختلاف واحد مهم في أنابيب مضخة الدوران في أنظمة الجاذبية - يلزم وجود تجاوز. هذا هو العبور الذي يجعل النظام يعمل عندما لا تعمل المضخة. تم تركيب صمام إغلاق كروي واحد على الممر الجانبي ، والذي يتم إغلاقه طوال الوقت أثناء عملية الضخ. في هذا الوضع ، يعمل النظام كإجباري.

مخطط تركيب مضخة دورانية في نظام دوران طبيعي

عند انقطاع التيار الكهربائي أو تعطل الوحدة ، يتم فتح الصنبور على العبور ، ويتم إغلاق الصنبور المؤدي إلى المضخة ، ويعمل النظام مثل نظام الجاذبية.

تركيب الميزات

هناك نقطة واحدة مهمة ، بدونها سيتطلب تركيب مضخة الدوران تغييرًا: يلزم تدوير الدوار بحيث يتم توجيهه أفقيًا. النقطة الثانية هي اتجاه التدفق. يوجد سهم على الجسم يشير إلى الاتجاه الذي يجب أن يتدفق فيه المبرد. لذا قم بتدوير الوحدة بحيث يكون اتجاه حركة المبرد "في اتجاه السهم".

يمكن تثبيت المضخة نفسها أفقيًا ورأسيًا ، فقط عند اختيار نموذج ، تأكد من أنها يمكن أن تعمل في كلا الوضعين. وشيء آخر: مع الترتيب الرأسي ، تنخفض الطاقة (الضغط الناتج) بنحو 30٪. يجب أن يؤخذ ذلك في الاعتبار عند اختيار النموذج.

نظام تدفئة مفتوح ومغلق

إذا تم تثبيت خزان توسيع من النوع المفتوح ، فسيتم استدعاء النظام مفتوحًا.في أبسط إصدار ، إنه نوع من الحاوية (مقلاة ، برميل بلاستيكي صغير ، إلخ) ترتبط به العناصر التالية:

• ربط الأنابيب بقطر صغير ؛
• جهاز التحكم في المستوى (تعويم) ، والذي يفتح / يغلق صنبور المكياج عندما تنخفض كمية سائل التبريد إلى ما دون مستوى حرج (في الشكل أدناه ، يعمل على مبدأ خزان تدفق المرحاض) ؛
• جهاز إطلاق الهواء (إذا كان الخزان بدون غطاء ، فهذا ليس ضروريًا) ؛
• خرطوم أو دائرة لإزالة سائل التبريد الزائد إذا تجاوز مستواه الحد الأقصى.

أحد خزانات التمدد المفتوحة

اليوم ، يتم تصنيع الأنظمة المفتوحة بشكل أقل وأقل ، وكل ذلك بسبب وجود كمية كبيرة من الأكسجين باستمرار ، وهو عامل مؤكسد نشط ويسرع عمليات التآكل. عند استخدام هذا النوع ، تفشل المبادلات الحرارية عدة مرات بشكل أسرع ، ويتم تدمير الأنابيب والمضخات والعناصر الأخرى. بالإضافة إلى ذلك ، بسبب التبخر ، من الضروري مراقبة مستوى سائل التبريد باستمرار وإضافته بشكل دوري. عيب آخر هو أنه لا ينصح باستخدام مضادات التجمد في الأنظمة المفتوحة - نظرًا لحقيقة أنها تتبخر ، أي أنها تضر بالبيئة ، وتغير أيضًا تركيبتها (زيادة التركيز). لذلك ، أصبحت الأنظمة المغلقة أكثر شيوعًا - فهي تستبعد إمداد الأكسجين ، وتحدث أكسدة العناصر بشكل أبطأ عدة مرات ، لأنه يُعتقد أنها أفضل.

يتم تركيب الخزان من النوع الغشائي في أنظمة تسخين مغلقة

في الأنظمة المغلقة ، يتم تركيب خزانات من النوع الغشائي. في نفوسهم ، يتم تقسيم الحاوية المختومة إلى جزأين بواسطة غشاء مرن. يوجد في الجزء السفلي المبرد ، والجزء العلوي مملوء بالغاز - هواء عادي أو نيتروجين. عندما يكون الضغط منخفضًا ، يكون الخزان إما فارغًا أو يحتوي على كمية صغيرة من السائل. مع زيادة الضغط ، يتم دفع كمية متزايدة من المبرد فيه ، مما يضغط الغاز الموجود في الجزء العلوي. بحيث عند تجاوز القيمة الحدية ، لا ينكسر الجهاز ، ويتم تركيب صمام هواء في الجزء العلوي من الخزان ، والذي يعمل عند ضغط معين ، ويطلق جزءًا من الغاز ، ويعادل الضغط.
