أتمتة بيوت الغلايات والتدفئة

الهيكل العام

تم بناء أتمتة بيوت الغلايات وفقًا لنظام تحكم من مستويين. يتضمن المستوى (الميداني) الأدنى أجهزة أتمتة محلية تعتمد على متحكمات دقيقة قابلة للبرمجة تنفذ الحماية التقنية والحظر ، وتعديل وتغيير المعلمات ، والمحولات الأولية للكميات المادية. ويشمل ذلك أيضًا المعدات المصممة لتحويل بيانات المعلومات وتشفيرها ونقلها.

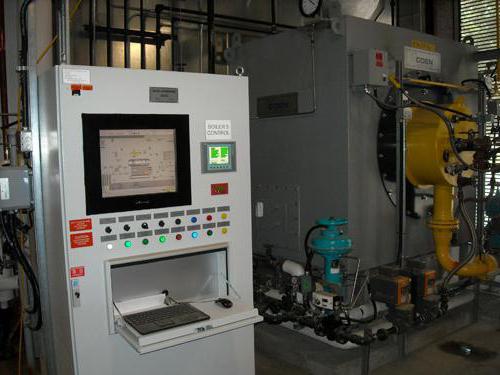

يمكن تقديم المستوى العلوي في شكل محطة رسومية مدمجة في خزانة التحكم أو محطة عمل المشغل على أساس جهاز كمبيوتر شخصي. يعرض جميع المعلومات الواردة من وحدات التحكم الدقيقة وأجهزة الاستشعار ذات المستوى الأدنى للنظام ، ويدخل أوامر التشغيل والتعديلات والإعدادات. بالإضافة إلى عملية الإرسال ، يتم حل مهام تحسين الأوضاع وتشخيص الحالة الفنية وتحليل المؤشرات الاقتصادية وأرشفة البيانات وتخزينها. إذا لزم الأمر ، يتم نقل المعلومات إلى نظام الإدارة العام للمؤسسة (MRP / ERP) أو المنطقة.

أتمتة سلامة الغلايات وتنظيمها

مجموعة أتمتة ABU-1 لغلاية أنبوب النار التدريبي من النوع "Turboterm"

خزانة التحكم في المضخة

لوحة تعمل باللمس للإشارة إلى معلمات تشغيل غلاية أنبوب النار من النوع "Turboterm"

خزانة التحكم بالتردد لمضخات الشبكة في غرفة المرجل

لوحة تحكم وأقفال طوارئ لغلاية أنبوبية من نوع "Turboterm"

"الأشخاص المتهورون لا يمكثون حتى في دورات المياه لفترة طويلة." جينادي مالكين

بالاشتراك في مجموعة مواد التدريب لمشغل بيت الغلاية ، ستتلقى في المستقبل مواد معلومات مجانية ومدفوعة مني.

تور بشأن موضوع "السلامة التلقائية للغلايات واللوائح"

اختبار "سلامة الغلايات التلقائية والتنظيم" لاختبار معرفة مشغلي غلاية الغاز. العنصر الرئيسي لدائرة أتمتة سلامة الغلاية هو صمام قطع الغاز. تحقق على وجه السرعة من كفاءتك المهنية والطلب في سوق العمل!

أسئلة اختبار تقييم المعرفة

1. اختر الإجابة الصحيحة من تلك المقدمة. يستخدم صمام قطع الغاز في دائرة الأمان الأوتوماتيكية لغلاية الماء الساخن من أجل:

أ) تنظيم ضغط الغاز الداخل إلى المرجل ؛

ب) تنظيم تدفق الغاز إلى المرجل ؛

ج) الإغلاق التلقائي لإمداد الغاز للغلاية عند تجاوز أي متغير متضمن في دائرة أتمتة سلامة الغلاية.

2. اختر الإجابة الصحيحة من تلك المقدمة. التأخير في تشغيل صمام إغلاق الغاز في دائرة أتمتة الأمان لتقليل ضغط الهواء أمام الحارق:

أ) مسموح به ويجب أن ينعكس ذلك في تعليمات الإنتاج ؛ ب) غير مسموح به.

3. اختر الإجابة الصحيحة من تلك المقدمة. الحساسات الشائعة في دوائر أتمتة السلامة والتحكم هي كما يلي:

أ) فقط مستشعر لدرجة حرارة الماء بعد الغلاية ؛ ب) مستشعر لدرجة حرارة الماء بعد الغلاية وأجهزة استشعار للغاز وضغط الهواء قبل الموقد ؛ ج) لا توجد أجهزة استشعار مشتركة لدارات أتمتة السلامة وأتمتة التحكم في الغلايات.

4. اختر الإجابة الصحيحة من تلك المقدمة. مقياس الضغط الفني يقيس الضغط:

أ) الغلاف الجوي. ب) فائض. ج) مطلق. د) مقياس الفراغ.

5. اختر الإجابة الصحيحة من تلك المقدمة. يتم التحقق من قابلية خدمة مقياس الضغط:

أ) كل وردية ، عن طريق ضبط مقياس الضغط على الصفر ، بواسطة مشغل غرفة المرجل ؛ ب) مرة كل ستة أشهر بواسطة خدمة الأجهزة والأتمتة ؛ ج) مرة في السنة من قبل الرب.

أجهزة قياس السائل

6. اختر الإجابة الصحيحة من تلك المقدمة. دقة قياس الضغط بمقياس ضغط السائل أعلى من y: (P هو الضغط المقاس ؛ h هو الفرق في مستويات السائل ؛ h₁- تغيير مستوى السائل في الأنبوب ؛ ح₂ تغيير مستوى السائل في الوعاء).

أ) مقياس ضغط على شكل حرف U ؛ ب) كوب. ج) ميكرومومتر.

7. اختر الإجابة الصحيحة من تلك المقدمة. التأخير في تشغيل صمام إغلاق الغاز في دائرة أتمتة الأمان لإطفاء شعلة الموقد:

أ) مسموح به ويجب أن ينعكس ذلك في تعليمات الإنتاج ؛ ب) غير مسموح به.

8. اختر الإجابة الصحيحة من تلك المقدمة. تشغيل غلاية غاز الماء الساخن بنظام تحكم أوتوماتيكي معيب:

أ) غير مسموح ؛ ب) مسموح به.

9. اختر الإجابة الصحيحة من الخيارات المتوفرة. مع هذا الوضع للصمام ثلاثي الاتجاهات لمقياس الضغط ، يتم تنفيذ ما يلي:

مقياس ضغط الغلاية مع محبس ثلاثي

أ) نفخ أنبوب السيفون ؛ ب) فحص مقياس ضغط العمل مقابل مقياس ضغط التحكم ؛ ج) قياس ضغط العمل. د) فحص مقياس الضغط عن طريق ضبطه على الصفر ؛ هـ) تراكم المكثفات في أنبوب السيفون (إذا تم قياس معاملات البخار).

أسئلة لتقييم المهارات والمهارات

10. كاملة. يشمل التنظيم التلقائي لمراجل الماء الساخن:

صديقي العزيز! يمكن العثور على إجابات هذا الاختبار في مجموعة اختبار مشغل الغلاية أو في دليل تدريب مشغل الغلاية. يتم دفع هذه المواد الإعلامية. من المستحسن أن تكون في مكتبتك الشخصية. يمكن ترك الأسئلة والتوصيات في صفحة جهات الاتصال بالموقع. أرك لاحقا!

المهام والأهداف

أنظمة أتمتة غرفة الغلايات الحديثة قادرة على ضمان التشغيل الفعال والخالي من المتاعب للمعدات دون تدخل مباشر من المشغل. يتم تقليل الوظائف البشرية إلى المراقبة عبر الإنترنت للأداء ومعلمات مجمع الأجهزة بأكمله. تعمل أتمتة بيوت الغلايات على حل المهام التالية:

• البدء والتوقف التلقائي لوحدات الغلايات.
• تنظيم طاقة الغلاية (التحكم المتتالي) وفقًا للإعدادات الأولية المحددة.
• إدارة مضخات الأعلاف والتحكم في مستويات المبرد في دوائر العمل والمستهلك.
• توقف الطوارئ وتفعيل أجهزة الإشارات ، في حالة تجاوز قيم تشغيل النظام الحدود الموضوعة.

الأنظمة الفرعية والوظائف

يتضمن أي مخطط لأتمتة بيت الغلايات أنظمة فرعية للتحكم والتنظيم والحماية. يتم إجراء التنظيم من خلال الحفاظ على وضع الاحتراق الأمثل عن طريق ضبط الفراغ في الفرن ، ومعدل تدفق الهواء الأساسي ومعلمات سائل التبريد (درجة الحرارة ، والضغط ، ومعدل التدفق). يقوم النظام الفرعي للتحكم بإخراج البيانات الفعلية عن تشغيل الجهاز إلى واجهة الإنسان والآلة. تضمن أجهزة الحماية الوقاية من حالات الطوارئ في حالة انتهاك ظروف التشغيل العادية ، أو توفير ضوء أو إشارة صوتية أو إيقاف تشغيل وحدات الغلايات مع تثبيت السبب (على شاشة بيانية ، مخطط ذاكري ، درع).

منزل غلاية غازية آلية كتلة

خيارات المشروع

تبلغ الطاقة الحرارية لمنزل المرجل المصمم 5.7 ميجاوات. نظام التسخين أحادي الدائرة ، مغلق. الوقود الرئيسي هو الغاز الطبيعي ، والاحتياطي هو وقود الديزل. حجم استهلاك الغاز الطبيعي التركيبي: 2.955 مليون م 3 / سنة ، 0.759 الف م 3 / ساعة.

وصف المشروع

دراسة جدوى: بيت غلاية غازية بلوك معياري ، مع الأخذ في الاعتبار تغيير الوقود السائل (زيت الوقود) إلى وقود غازي أرخص (غاز طبيعي) بأقل تكاليف صيانة لبيت الغلاية الجديد. نطاق المشروع: 1. غلايات الماء الساخن مع ناتج حراري إجمالي 5 ميجاوات. استخدام 3 غلايات مياه ساخنة ذات أنابيب حريق آلية مستوردة مع درجة حرارة تسخين مياه لا تزيد عن 338 كلفن (1150 درجة مئوية) وكفاءة تزيد عن 90٪ ، مع إمكانية العمل دون اتصال بالإنترنت.

2. مواقد الغاز.استخدام 3 شعلات آلية مشتركة (غاز - ديزل) مستوردة تضمن التشغيل الآمن ، باستثناء التدخل البشري ، مع الحد الأدنى المسموح به من انبعاثات الملوثات في البيئة.

3. نظام الأمان الأوتوماتيكي لوحدة الغلاية وفقًا لمتطلبات "قواعد التصميم والتشغيل الآمن للغلايات البخارية ذات ضغط البخار لا يزيد عن 0.07 ميجا باسكال (0.7 كجم / سم 2) غلايات الماء الساخن وسخانات المياه بالماء درجة حرارة التسخين لا تزيد عن 338 كلفن (1150 درجة مئوية)

4. معدات ضخ غرفة المرجل بنظام دعم آلي. استخدام وحدات الضخ المستوردة مع انخفاض استهلاك الطاقة وحماية تلقائية لمعلمات التشغيل الرئيسية.

5. نظام التحكم الآلي في قوة غرفة المرجل. استخدام التحكم الآلي المعتمد على الطقس في طاقة غرفة المرجل ، والذي لديه القدرة على تشغيل غرفة المرجل وفقًا لأحد جداول درجات الحرارة القياسية الأربعة للتزويد بالحرارة.

6. نظام للماكياج ومعالجة المياه قبل الغلايات. استخدام أنظمة معالجة المياه الكيميائية المؤتمتة المستوردة التي تعمل على مبدأ Na-cationization. يتم تحديد استخدام الأنظمة الآلية المستوردة للتنقية الكيميائية للمياه من مركبات الحديد من خلال نتائج مصدر المياه. استخدام الأنظمة الآلية المستوردة للجرعات المعقدة للكاشف لضبط جودة المبرد.

7. نظام قياس استهلاك الناقل الحراري - استخدام وحدات قياس الغاز التجارية مع القياس عن بعد للمياه الباردة والطاقة الحرارية واستهلاك الماء الساخن.

8. نظام إمداد الغاز في بيت الغلاية - يتم تحديد استخدام نقاط التحكم في كتلة الغاز وفقًا "لقواعد الأمان لتوزيع الغاز وأنظمة استهلاك الغاز" على أساس مشروع إعادة بناء منزل الغلاية.

9. نظام إمداد الطاقة لبيت الغلاية - يتم تحديد استخدام مفاتيح إدخال الخزانة لمعدات الطاقة على أساس مشروع إعادة بناء منزل الغلاية.

أنظمة الأتمتة مجموعة من ضوابط الوضع مجموعة من الضوابط - الإصدار Mode-1-01

تم تصميم التنفيذ "Mode-1-01" لأتمتة تشغيل مواقد الغاز ذات المرحلتين والتحكم السلس المجهز بموقد اشتعال بقوة لا تزيد عن 70 كيلو وات ، مثبت على غلايات الماء الساخن بقوة 0.3 إلى 3.15 ميغاواط ودرجة حرارة تسخين المياه لا تزيد عن 115 درجة مئوية.

لطلب مجموعة من KSU "Mode-1" بدلاً من وحدة موجودة ، يلزم فقط الرقم التسلسلي وسنة التصنيع. إذا كانت وحدة التحكم "أقدم" من 2002 ، فمن الضروري توفير معلومات حول نوع الموقد والعلامة التجارية للغلاية. الكتلة من حيث خصائص التوصيل (الموصلات) متطابقة تمامًا مع الكتل المنتجة مسبقًا.

الخصائص الرئيسية:

• التحكم الأوتوماتيكي في ضغط درجة حرارة الماء عند مخرج الغلاية ، وضعين أو قانون التحكم في النبض.
• استقرار الضغط السلبي للغلاية ، ثنائي الموضع أو قانون التحكم في النبض.

منع بدء الغلاية:

• - في حالة انقطاع التيار الكهربائي ؛
• - مع عدم وجود هواء للاحتراق ؛
• - عندما يكون ضغط الغاز في اتجاه مجرى التيار لجهاز الإغلاق الرئيسي أقل بنسبة 30٪ أو أعلى من القيمة الاسمية ؛
• - في حالة انتهاك إحكام صمامات الموقد ؛
• - في حالة حدوث أعطال في أجهزة التطهير وإزالة منتجات الاحتراق (إطفاء عادم الدخان ، المروحة) ؛
• - في حالة عدم وجود الفراغ اللازم ؛
• - مع زيادة أو نقصان تدفق المياه في الغلاية أعلى أو أقل من القيمة المسموح بها ؛
• - عندما ترتفع درجة الحرارة عند مخرج الغلاية.
• إعاقة إمداد الغاز للموقد الرئيسي في حالة عدم وجود شعلة دليلية للموقد.
• الإغلاق الوقائي لموقد الغلاية ، إذا لم يشتعل الوقود أثناء اشتعاله خلال فترة زمنية لا تزيد عن 3 ثوانٍ

الاغلاق الوقائي لموقد الموقد في حالة صالحة للعمل في الحالات التالية:

• - عندما ينطفئ اللهب المتحكم فيه ؛ - في حالة انقطاع التيار الكهربائي ؛
• - عندما يكون ضغط الغاز في اتجاه مجرى التيار لصمام الإغلاق الرئيسي أقل أو أعلى من القيمة الاسمية بنسبة 30٪ ؛
• - مع عدم وجود هواء للاحتراق ؛
• - في حالة حدوث أعطال في أجهزة التطهير وإزالة منتجات الاحتراق (إطفاء عادم الدخان ، المروحة) ؛
• - في حالة عدم وجود الفراغ اللازم ؛
• - عندما ترتفع درجة الحرارة عند مخرج المرجل ؛
• - عندما يرتفع أو ينخفض ​​تدفق الماء خلال الغلاية عن القيمة المسموح بها أو أقل منها.

جهاز الشعلات لتنفيذ "Mode-1-01"

1- الصمام الأول

2- يفتح عادة صمام الأمان

3- الصمام الثاني

4- صمام طيار

5- محرك مثبط الغاز والهواء

6- مروحة هوائية

7- مخمد الهواء

8- محول الاشتعال

9- مخمد الغاز

ملاحظة: لا يتم عرض مروحة عادم الدخان بشكل مشروط

مخطط التوصيلات الخارجية لـ KSU Mode-1-01 (انقر للعرض بالحجم الكامل)

01.12.2019

عد

كائن الأتمتة

معدات الغلايات ككائن تنظيم هو نظام ديناميكي معقد مع العديد من معلمات الإدخال والإخراج المترابطة. إن التشغيل الآلي لمنازل الغلايات معقد بسبب حقيقة أن سرعة العمليات التكنولوجية في وحدات البخار عالية جدًا. تشمل القيم الرئيسية القابلة للتعديل ما يلي:

• معدل التدفق وضغط المبرد (الماء أو البخار) ؛
• فراغ في الفرن
• المستوى في خزان المغذيات ؛
• في السنوات الأخيرة ، تم فرض متطلبات بيئية متزايدة على جودة خليط الوقود المحضر ، ونتيجة لذلك ، على درجة حرارة وتركيب منتجات عادم الدخان.

أتمتة معدات الغلايات

يتم تمثيل السوق الحديث على نطاق واسع من خلال كل من الأدوات والأجهزة الفردية ، ومجموعات الأتمتة المحلية والأجنبية الصنع لغلايات البخار والمياه الساخنة. تشمل أدوات الأتمتة ما يلي:

• معدات التحكم في الاشتعال ووجود اللهب الذي يبدأ ويتحكم في عملية احتراق الوقود في غرفة الاحتراق في وحدة الغلاية ؛
• أجهزة استشعار متخصصة (مقاييس السحب والضغط ، وأجهزة استشعار درجة الحرارة والضغط ، وأجهزة تحليل الغاز ، وما إلى ذلك) ؛
• المحركات (صمامات الملف اللولبي ، المرحلات ، محركات المؤازرة ، محولات التردد) ؛
• لوحات التحكم في الغلايات ومعدات الغلايات العامة (الألواح ، شاشات اللمس) ؛
• تبديل الخزائن وخطوط الاتصال وامدادات الطاقة.

عند اختيار الوسائل التقنية للتحكم والمراقبة ، ينبغي إيلاء الاهتمام الأكبر لأتمتة السلامة ، والتي تستبعد حدوث حالات الطوارئ وحالات الطوارئ.

غرفة المرجل الآلي

يجب أن تعمل غرف الغلايات الآلية بشكل مستمر دون وجود أفراد في الخدمة مع تغيير سلس في إمداد الغاز إلى مواقد الغلاية ، والذي يتم الإشارة إليه من خلال احتراق المصباح الكهربائي على الدرع.

يتم دمج بيوت الغلايات المؤتمتة القريبة في مجموعات من 5-20 منازل مرجل. تتم خدمة كل شجيرة بواسطة محطة إرسال تقع في أحد بيوت الغلايات في هذه الأدغال أو في غرفة منفصلة. نظام إنذار الأتمتة كهربائي. يتم إرسال إشارة خطأ عبر السلك إلى لوحة التحكم الموجودة في غرفة التحكم.

يجب تزويد كل غرفة مرجل آلية باتصالات هاتفية مع غرفة التحكم العنقودية ، والتي يمكن من خلالها استخدام قناة يتم من خلالها إرسال معلومات الطوارئ تلقائيًا.

في بيوت الغلايات الآلية ، يتم تجديد نظام التدفئة بالماء يدويًا. في نفس الوقت ، يتم التحكم في تشغيل غرفة المرجل بشكل إضافي. إذا لم يتم تجديد النظام بالماء لفترة طويلة ، فإن الأتمتة تقوم بإيقاف تشغيل الغلايات عندما ينخفض ​​المستوى عن المستوى المسموح به.

يجب أن يبدأ بدء تشغيل منزل مرجل آلي بفحص وثائق العمل المنجز ، بما في ذلك المخفية ، وضبط احتراق الغاز باستخدام صمامات الهواء المتناسبة مع الصمام الرئيسي مغلق.

يتم تنفيذ صيانة بيوت الغلايات الآلية من قبل الموظفين المناوبين في غرفة التحكم ، وهم المسؤولون عن جميع معدات غرفة الغلاية وكفاءة تشغيلها.

في غرف الغلايات المؤتمتة بالكامل ، والتي تعمل بدون وجود أفراد صيانة دائمة ، يتم إرسال إشارة عطل إلى غرفة التحكم.

أظهرت ممارسة تشغيل بيوت الغلايات الآلية التي يتم التحكم فيها من مركز التحكم المركزي أن أفرادها يجب أن يعرفوا تمامًا أنظمة الأجهزة الأوتوماتيكية لمنازل الغلايات التي يتم التحكم فيها من خلال هذه النقطة ، وقواعد إيقاف وإشعال الغلايات الآلية.

قبل بدء تشغيل منزل المرجل الآلي ، يجب على المنظمة - مالك بيت المرجل - تقديم شهادة الامتثال لجميع متطلبات غرف الغلايات المحددة في الفصل.

في ظروف إيفاد صيانة بيوت الغلايات الآلية ، فإن مبدأ الكتلة لبناء مخطط الأتمتة له مزايا معينة. في حالة فشل أي من الكتل ، يمكن استبدالها بسرعة وسهولة بأخرى صالحة للخدمة.

لضمان التشغيل الخالي من المتاعب للغلايات الآلية ، فإن صيانتها الوقائية ضرورية. يتم تنفيذ أعمال الصيانة الوقائية وفقًا للتعليمات والجداول التي تنظم طبيعة وحجم وتكرار العمل المنجز. يجب وضع تعليمات التشغيل الخاصة بمنازل الغلايات الآلية بطريقة تستبعد عمليًا إمكانية وقوع الحوادث من خلال الوقاية المنظمة بشكل صحيح.

الغرض الرئيسي من الفحص الوقائي لمنزل المرجل الآلي هو تحديد وإزالة الإخفاقات الضمنية في أتمتة السلامة.

على خط أنابيب الغاز الذي يزود غرفة المرجل الآلي ، يجب تثبيت مرشح غاز من الشوائب الميكانيكية.

لتنظيم وتحسين أداء وحدات الغلايات ، بدأ استخدام الوسائل التقنية حتى في المراحل الأولى من أتمتة الصناعة والإنتاج. يمكن للمستوى الحالي للتطور في هذا المجال أن يزيد بشكل كبير من ربحية وموثوقية معدات الغلايات ، ويضمن سلامة وإضفاء الطابع الفكري على عمل موظفي الصيانة.

بروتوكولات الاتصال

تعمل أتمتة تركيبات الغلايات على أساس متحكمات دقيقة على تقليل استخدام تبديل الترحيل وخطوط الطاقة للتحكم في الدائرة الوظيفية. لتوصيل المستويين العلوي والسفلي لنظام التحكم الآلي ، ونقل المعلومات بين المستشعرات وأجهزة التحكم ، لترجمة الأوامر إلى المشغلات ، يتم استخدام شبكة صناعية بواجهة محددة وبروتوكول نقل البيانات. المعايير الأكثر استخدامًا هي Modbus و Profibus. إنها متوافقة مع الجزء الأكبر من المعدات المستخدمة لأتمتة مرافق التدفئة. تتميز بمعدلات عالية من موثوقية نقل المعلومات ، ومبادئ عمل بسيطة ومفهومة.
