أنظمة تسخين الماء والبخار

تصنيف

تنقسم أنظمة الإمداد الحراري إلى:

• مركزية

• محلي
  (يطلق عليهم أيضًا اللامركزية).

يستطيعون ماء
و بخار.
نادرًا ما يتم استخدام هذا الأخير اليوم.

أنظمة التدفئة المحلية

كل شيء بسيط هنا. في الأنظمة المحلية ، يوجد مصدر الطاقة الحرارية ومستهلكها في نفس المبنى أو قريبين جدًا من بعضهما البعض. على سبيل المثال ، يتم تثبيت غلاية في منزل منفصل. يتم استخدام الماء المسخن في هذه الغلاية لاحقًا لتلبية احتياجات المنزل في التدفئة والماء الساخن.

أنظمة تدفئة المنطقة

في نظام الإمداد الحراري المركزي ، يكون مصدر الحرارة إما منزل مرجل يولد الحرارة لمجموعة من المستهلكين: ربع أو حي في المدينة أو حتى مدينة بأكملها.

مع مثل هذا النظام ، يتم نقل الحرارة إلى المستهلكين عبر شبكات التدفئة الرئيسية. من الشبكات الرئيسية ، يتم توفير المبرد إلى نقاط التدفئة المركزية (CHP) أو نقاط التسخين الفردية (ITP). من محطة التدفئة المركزية ، يتم توفير الحرارة بالفعل من خلال شبكات ربع سنوية لمباني وهياكل المستهلكين.

وفقًا لطريقة توصيل نظام التدفئة ، تنقسم أنظمة الإمداد بالحرارة إلى:

الأنظمة التابعة
- يذهب الناقل الحراري من مصدر الطاقة الحرارية (CHP ، بيت المرجل) مباشرة إلى المستهلك. مع مثل هذا النظام ، لا ينص المخطط على وجود نقاط تدفئة مركزية أو فردية. بعبارات بسيطة ، تتدفق المياه من شبكات التدفئة مباشرة إلى البطاريات.

أنظمة مستقلة -
في هذا النظام هناك TsTP و ITP. يقوم المبرد المتداول عبر شبكات التسخين بتسخين الماء في المبادل الحراري (الدائرة الأولى - خطوط حمراء وخضراء). يدور الماء المسخن في المبادل الحراري بالفعل في نظام التدفئة للمستهلكين (الدائرة 2 - خطوط برتقالية وزرقاء).

وفقًا لطريقة توصيل نظام إمداد الماء الساخن ، تنقسم أنظمة الإمداد الحراري إلى:

مغلق.
مع مثل هذا النظام ، يتم تسخين المياه من نظام إمداد المياه بواسطة مبرد وتزويد المستهلك. كتبت عنها في مقال.

فتح.
في نظام التدفئة المفتوح ، يتم أخذ المياه اللازمة لاحتياجات DHW مباشرة من شبكة التدفئة. على سبيل المثال ، في الشتاء تستخدم التدفئة والماء الساخن "من أنبوب واحد". بالنسبة لمثل هذا النظام ، يكون رقم نظام الإمداد الحراري المعتمد صالحًا.

أنظمة تسخين البخار

الشكل 4.
مخططات تخطيطية لأنظمة البخار
امدادات الحرارة

أ - أنبوب واحد
لا عودة مكثفة ب اثنين من الأنابيب
مع عودة المكثفات ؛ في ثلاثة أنابيب
مع عودة المكثفات ؛ 1-المصدر
الحرارة؛ 2 - خط أنابيب البخار. 3 مشتركين
إدخال؛ 4 – سخان تهوية.
5- نظام مبادل حراري محلي
التدفئة ؛ 6 - مبادل حراري محلي
أنظمة الماء الساخن
7-جهاز تكنولوجي.
8 - مصيدة التكثيف ؛ 9-الصرف 10-دبابات
جمع المكثفات مضخة 11 مكثفات ؛
12 - فحص الصمام 13- خط أنابيب المكثفات

كيف
وأنظمة تسخين المياه والبخار ،
هي أحادية الأنابيب ، ثنائية الأنابيب و
متعددة الأنابيب (الشكل 4)

الخامس
نظام بخار أحادي الأنبوب (الشكل 4 ، أ)
البخار المتكثف لا يتم إرجاعه من
مستهلكي الحرارة إلى المصدر ، و
تستخدم في الماء الساخن
والاحتياجات التكنولوجية أو التخلص منها
في البالوعة. هذه الأنظمة ليست اقتصادية للغاية.
وطبقت بتكلفة منخفضة.
زوج.

أنبوبان
أنظمة البخار مع عودة المكثفات
لمصدر الحرارة (الشكل 4 ، ب) لديها أكبر
نشر في الممارسة. مكثف
من أنظمة التدفئة المحلية الفردية
يتم جمعها في خزان مشترك يقع
في المحطة الفرعية ثم بالمضخة
يتم ضخه إلى مصدر الحرارة.
مكثف البخار منتج قيم:
لا يحتوي على أملاح صلابة و
الغازات المذابة المسببة للتآكل و
يسمح لك بحفظ ما يصل إلى 15٪ من المحتوى
في بضع درجات حرارة.عمل دفعات جديدة
تغذية المياه للغلايات البخارية
عادة ما يتطلب استثمارات كبيرة
تتجاوز تكلفة عودة المكثفات.
سؤال حول العودة
المتكثف لمصدر الحرارة
على أساس كل حالة على حدة
الحسابات الفنية والاقتصادية.

ضرب
يتم استخدام أنظمة البخار (الشكل 4 ، ج)
في المواقع الصناعية عند الاستلام
البخار CHP وفي حالة التكنولوجيا
يتطلب الإنتاج زوجًا مختلفًا
الضغط. تكاليف البناء للفرد
أنابيب بخارية لضغوط مختلفة للبخار
هي أقل من التكلفة
الإفراط في استهلاك الوقود في CHPP خلال العطلة
زوج واحد فقط ، الأعلى
الضغط والتخفيض اللاحق
من المشتركين في حاجة إلى زوج
ضغط منخفض. عودة المكثفات
في أنظمة ثلاثية الأنابيب
خط واحد مشترك للمكثفات. الخامس
في بعض الحالات خطوط بخار مزدوجة
وضعت في نفس الضغط
البخار فيها من أجل موثوقة ودون انقطاع
توريد البخار للمستهلكين. عدد
قد يكون هناك أكثر من خطي أنابيب بخار ،
على سبيل المثال ، عند حجز التغذية باستخدام
CHP بخار عند ضغوط مختلفة أو عند
جدوى توفير البخار من CHP الثلاثة
ضغوط مختلفة.

على ال
محاور صناعية كبيرة متحدة
يتم بناء العديد من الشركات
أنظمة متكاملة للمياه والبخار
مع امدادات البخار للتكنولوجيا والمياه
احتياجات التدفئة والتهوية.

على ال
مدخلات المشتركين للأنظمة ماعدا
أجهزة الإرسال
الحرارة لأنظمة استهلاك الحرارة المحلية ،
النظام مهم أيضا
جمع المكثفات وإعادتها إلى
مصدر الحرارة.

واردة
يصل البخار عادة إلى مدخلات المشترك
في التوزيع المتشعب ، من أين
مباشرة أو عن طريق التخفيض
صمام (ضغط آلي "بعد نفسه")
يذهب إلى استخدام الحرارة
الأجهزة.

أنواع أنظمة التسخين بالبخار

وفقًا لطريقة الجهاز ، هناك نوعان من تسخين البخار: بنظام مغلق ومفتوح. في نظام مغلق ، يتدفق المكثف إلى أنبوب استقبال خاص متصل بمدخل القط المقابل. يتم وضعه بمنحدر طفيف ، بحيث يتدفق المكثف عبر النظام عن طريق الجاذبية.

مخططات أنظمة التدفئة بالبخار المفتوحة والمغلقة

في نظام مفتوح ، يتم جمع المكثفات في حاوية خاصة. عندما يتم ملؤها ، يتم إدخالها في الغلاية باستخدام مضخة. بالإضافة إلى البناء المختلف للنظام ، يتم أيضًا استخدام غلايات بخارية مختلفة - لا يمكن لجميعهم العمل في أنظمة مغلقة.

بشكل عام ، توجد أنظمة تسخين بالبخار ذات ضغط قريب من الغلاف الجوي أو حتى أقل. تسمى هذه الأنظمة أنظمة بخار الفراغ. ما الشيء الجذاب في هذا الإعداد؟ حقيقة أنه عند الضغط المنخفض تنخفض نقطة غليان الماء ويكون للنظام درجة حرارة مقبولة أكثر. لكن الصعوبة في ضمان الضيق - يتم امتصاص الهواء باستمرار من خلال الوصلات - أدت إلى حقيقة أن هذه المخططات غير موجودة عمليًا.

يعد تسخين البخار بالضغط المنخفض أكثر شيوعًا. يمكن أن تخلق الغلايات البخارية المتوفرة للأغراض المنزلية ضغطًا لا يتجاوز 6 أجهزة الصراف الآلي (عند ضغط أكثر من 7 ضغط جوي ، يتطلب استخدام المعدات إذنًا).

أنواع الأسلاك

حسب نوع الأسلاك ، يحدث تسخين البخار:

• مع الأسلاك العلوية (يوجد خط أنابيب البخار أسفل السقف ، وتنزل الأنابيب منه إلى المشعات ، ويتم وضع خط أنابيب مكثف أدناه). مثل هذا المخطط هو الأسهل في التنفيذ ، نظرًا لأن البخار الساخن يتحرك عبر أنابيب واحدة ، ويتم تبريد المكثفات عبر الأنابيب الأخرى ، ويكون النظام مستقرًا.

• مع الأسلاك السفلية. يقع أنبوب البخار في مستوى الأرض. هذا المخطط ليس هو الخيار الأفضل ، حيث يتحرك البخار الساخن لأعلى عبر أنبوب واحد ، ويتحرك المكثف لأسفل ، مما يؤدي غالبًا إلى مطرقة مائية وإزالة ضغط النظام.
• مع الأسلاك المتوسطة. يتم وضع خط أنابيب البخار فوق المشعات - تقريبًا على مستوى عتبات النافذة.يتمتع النظام بجميع مزايا الأسلاك العلوية ، باستثناء أن الأنابيب الساخنة في متناول اليد وهناك مخاطر عالية للحروق.

عند التمديد ، يتم عمل خط أنابيب البخار بميل طفيف (1-2٪) في اتجاه حركة البخار ، وخط أنابيب التكثيف - في اتجاه حركة المكثفات.

اختيار المرجل

يمكن أن تعمل الغلايات البخارية على جميع أنواع الوقود - الغاز والسائل والوقود الصلب. بالإضافة إلى اختيار الوقود ، من الضروري تحديد قوة غلاية البخار بشكل صحيح. يتم تحديده اعتمادًا على المنطقة التي ستحتاج إلى التسخين:

• حتى 200 متر مربع - 25 كيلو واط ؛
• من 200 متر مربع إلى 300 متر مربع - 30 كيلوواط ؛
• من 300 متر مربع إلى 600 متر مربع - 35-60 كيلوواط.

بشكل عام ، طريقة الحساب قياسية - يتم أخذ 1 كيلوواط من الطاقة لكل 10 أمتار مربعة. تنطبق هذه القاعدة على المنازل التي يبلغ ارتفاع سقفها 2.5-2.7 متر ، ويتبع ذلك اختيار نموذج معين. عند الشراء ، انتبه إلى وجود شهادة الجودة - الجهاز خطير ويجب اختباره.

الأنابيب التي يجب استخدامها

عادة لا يمكن تحمل درجات الحرارة أثناء التسخين بالبخار إلا بواسطة المعادن. أرخص خيار هو الفولاذ. لكن لتوصيلهم ، يلزم اللحام. من الممكن أيضًا استخدام الوصلات الملولبة. هذا الخيار ميزانية ، لكنه قصير العمر: يتآكل الفولاذ بسرعة في بيئة رطبة.

لا تتآكل الأنابيب النحاسية.

الأنابيب المجلفنة وغير القابل للصدأ أكثر متانة ، لكن سعرها ليس متواضعًا على الإطلاق. لكن الاتصال مترابطة. خيار آخر هو الأنابيب النحاسية. يمكن لحامها فقط ، فهي غالية الثمن ، لكنها لا تصدأ. بسبب الموصلية الحرارية العالية ، فإنها تنقل الحرارة بشكل أكثر كفاءة. لذلك سيكون نظام التدفئة هذا فائق الكفاءة ، ولكنه أيضًا حار جدًا.

المميزات والعيوب

تسخين البخار ليس الأكثر شيوعًا ، لكن له نقاط إيجابية وسلبية. والمزايا مهمة جدًا:

• كفاءة تسخين عالية. الحقيقة هي أن البخار في النظام لا يقوم فقط بتسخين المشعات والأنابيب إلى درجة حرارة معينة. بسبب الاختلاف الكبير في درجة الحرارة ، يتكثف. وأثناء التكثيف ، ينتج عن لتر واحد من البخار 2300 كيلو جول من الحرارة. بينما عندما تبرد نفس الكمية من الماء بمقدار 50 درجة مئوية ، يتم تحرير 100 كيلو جول فقط. لذلك ، هناك حاجة إلى عدد قليل جدًا من المشعات لتسخين الغرفة. في بعض الحالات ، يكفي عدد معين من الأنابيب.

• نظرًا لأن التسخين بالبخار هو نظام صغير ، فإنه يحتوي على خمول منخفض. تبدأ الغرفة في التسخين حرفيًا بعد بضع دقائق من بدء تشغيل الغلاية.

تعتبر عيوب أنظمة التسخين بالبخار أكثر إثارة للإعجاب:

• تؤدي درجة حرارة البخار العالية إلى تسخين جميع عناصر النظام حتى 100 درجة مئوية وما فوق. وهذا يؤدي إلى العواقب التالية:
  • دوران هواء نشط للغاية في الغرفة ، وهو أمر غير مريح ، وفي بعض الأحيان ضار (إذا كان لديك حساسية من الغبار) ؛
  • يجف الهواء في الغرفة ؛
  • العناصر الساخنة للنظام مؤلمة ويجب إغلاقها والأنابيب أيضًا ؛
  • لا تتحمل جميع مواد البناء عادةً التسخين المطول لدرجات الحرارة هذه ، وبالتالي فإن اختيار مواد التشطيب محدود للغاية (في الواقع ، إنه فقط جص أسمنتي مع طلاء لاحق بدهانات مقاومة للحرارة).
• التسخين بالبخار البسيط له إمكانيات محدودة للغاية لضبط نقل الحرارة. هناك طريقة واحدة فقط لتغيير درجة الحرارة - لعمل عدة فروع متوازية وتشغيلها حسب الحاجة. الطريقة الثانية هي إيقاف تشغيل الغلاية عند ارتفاع درجة حرارتها وتشغيلها بعد أن تبرد الغرفة. يتم التحكم في هذه العملية عن طريق الأتمتة ، ولكن هذه الطريقة ليست الأكثر راحة ، حيث توجد تقلبات ثابتة في درجات الحرارة.
• النظام صاخب. يحدث الكثير من الضوضاء عند الحركة. في ورش الإنتاج ، هذا لا يتدخل حقًا ، لكن في منزل خاص يمكن أن يكون مشكلة.

كما ترى ، فإن التسخين بالبخار ليس هو الخيار الأفضل ، على الرغم من أنه غير مكلف للغاية لإعداده.

موسوعة كبيرة للنفط والغاز

يحتوي نظام الأنابيب الأربعة على دائرتين مستقلتين: يتحرك الماء البارد واحدة تلو الأخرى ، والماء الساخن في الاتجاه الآخر.يحتوي الطرد الأقرب مع نظام رباعي الأنابيب على مبادلين حراريين. يتم توفير الماء البارد للمبادل الحراري ثنائي الصف ، ويتم توفير الماء الساخن للمبادل الحراري أحادي الصف. توفر الأنظمة ذات الثلاثة أنابيب والأربعة أنابيب القدرة على توفير الماء الساخن أو البارد لأي طرد أقرب ، حسب الحاجة. ولكن عند مقارنتها بنظام ثلاثي الأنابيب ، لا توجد خسائر من خلط الحرارة والمبرد في نظام رباعي الأنابيب. علاوة على ذلك ، فإن نظام الأنابيب الأربعة لديه نظام هيدروليكي أكثر استقرارًا.

على التين. يوضح الشكل 1.7 مخططًا لشبكة تدفئة بأربعة أنابيب من منشأة توليد حرارة بخار ربع سنوية.

تستخدم أنظمة المياه 2 وأربعة أنابيب لتدفئة المباني العامة والسكنية. يمكن أن تكون الأنظمة ثنائية الأنابيب مغلقة ومفتوحة ، خاصة مع المحطات الحرارية المحلية. يتم إغلاق أنظمة الأنابيب الأربعة في الغالب ، وحتى المحطة الحرارية المركزية ، تتكون شبكات التدفئة من أنبوبين ، بعد محطة التدفئة المركزية للمباني - بأربعة أنابيب. يتم ضبط وضع التشغيل لأنابيب الحرارة ذات الأنبوبين من حالة تزويد جميع المستهلكين بالطاقة الحرارية. في شبكات الأنابيب الأربعة ، يتم توصيل أنظمة التدفئة بشبكتين رئيسيتين (الإمداد والعودة) ، ويتم توصيل أنظمة الإمداد بالمياه الساخنة باثنين (الإمداد والدوران).

في نظام تكييف الهواء المائي رباعي الأنابيب ، يتم تحديد كمية الهواء الأساسي وفقًا لمتطلبات معايير الصرف الصحي ، ونتيجة لذلك ، خلال الموسم الدافئ ، لا يكفي البرد الناتج عن ذلك للحفاظ على الهواء الداخلي المطلوب . لذلك ، بالإضافة إلى محيط خطوط أنابيب الناقل الحراري ، تكمن دائرة أخرى من المبرد. على التين. يقدم IV.77 مخططًا مهمًا لنظام رباعي الأنابيب. يشبه تشغيل دائرة الماء الساخن لهذا التصميم تشغيل دائرة نظام نوع الأنبوبين. تحتوي دائرة الماء البارد على مضخة دوران خاصة بها / ، والتي تضخ الماء أولاً في مبرد الماء 4 ، ثم في المبادلات الحرارية لأقفال الطرد.

يؤدي توصيل نظام إمداد حراري من نوع ثنائي الأنابيب لتلبية احتياجات الإمداد الحراري والتهوية باستخدام نظام DHW أحادي الأنبوب (دائرة DHW المفتوحة) إلى نظام تسخين ثلاثي الأنابيب. يستخدم النظام الهيدروليكي ثلاثي الأنابيب أيضًا في الإمداد الحراري للمؤسسات الصناعية (مناطق المصانع) مع حمولة حرارية مبتكرة ذات إمكانات عالية جدًا ودائرة DHW مغلقة. في هذه الحالة ، لتقليل الاستثمارات الرأسمالية الأولية وتقليل تكلفة التشغيل ، يتم استخدام خطين كخطوط توريد ، والثالث هو خط عائد مشترك ، أي بدلاً من نظام رباعي الأنابيب ، نحصل على نظام ثلاثي الأنابيب. يجب توصيل المستهلكين من نفس النوع من حيث وضع الاستهلاك المحتمل والحرارة بكل خط إمداد.

يحتوي نظام الأنابيب الأربعة على دائرتين مستقلتين: يتحرك الماء البارد واحدة تلو الأخرى ، والماء الساخن في الاتجاه الآخر. يحتوي الطرد الأقرب مع نظام رباعي الأنابيب على مبادلين حراريين. يتم توفير الماء البارد للمبادل الحراري ثنائي الصف ، ويتم توفير الماء الساخن للمبادل الحراري أحادي الصف. توفر الأنظمة ذات الثلاثة أنابيب والأربعة أنابيب القدرة على توفير الماء الساخن أو البارد لأي طرد أقرب ، حسب الحاجة. ولكن عند مقارنتها بنظام ثلاثي الأنابيب ، لا توجد خسائر من خلط الحرارة والمبرد في نظام رباعي الأنابيب. علاوة على ذلك ، فإن نظام الأنابيب الأربعة لديه نظام هيدروليكي أكثر استقرارًا.

يحتوي نظام الأنابيب الأربعة على دائرتين مستقلتين: يتحرك الماء البارد واحدة تلو الأخرى ، والماء الساخن في الاتجاه الآخر. يحتوي الطرد الأقرب مع نظام رباعي الأنابيب على مبادلين حراريين. يتم توفير الماء البارد للمبادل الحراري ثنائي الصف ، ويتم توفير الماء الساخن للمبادل الحراري أحادي الصف. توفر الأنظمة ذات الثلاثة أنابيب والأربعة أنابيب القدرة على توفير الماء الساخن أو البارد لأي طرد أقرب ، حسب الحاجة.ولكن عند مقارنتها بنظام ثلاثي الأنابيب ، لا توجد خسائر من خلط الحرارة والمبرد في نظام رباعي الأنابيب. علاوة على ذلك ، فإن نظام الأنابيب الأربعة لديه نظام هيدروليكي أكثر استقرارًا.

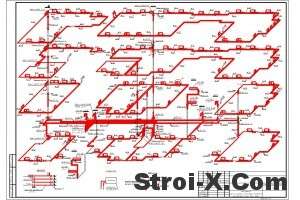

نظام التدفئة الحديث - رسم تخطيطي

تسخين "الهدف =" _ فارغ ">")

• هنا
  أسرة موثوقة وحديثة. التكلفة في الموقع. اطلب مع التسليم
  dekonte.ru
• رجل سيارة أجرة
  الكابينات اليابانية متوفرة وتحت الطلب. مربح
  lideravto.ru

حول نظام التدفئة لمبنى متعدد الطوابق

نظام تدفئة المنزل. كقاعدة عامة ، هو أنبوب واحد ؛ يكون الانسكاب إما علوي أو سفلي. أما بالنسبة للإرجاع والتوريد فيمكن وضعها في القبو ولكن من الممكن أن يكون العائد في القبو وأن يكون التوريد في العلية. يمكن أن تمر حركة المياه في الناهضين وتنتقل من أعلى إلى أسفل أو قادمة وتنتقل من أسفل إلى أعلى (في هذا الصدد ، ما يهم هو مخطط تدفئة المنزل الذي تم استخدامه).

نظام التدفئة.

هناك مثل هذه الرافعات التي يتم استخدامها مع مبرد مضاد ، ويمكن أيضًا ربطها. إذا كان مخطط تدفئة المنزل على هذا النحو تمامًا ، فعندئذٍ يوجد في أي نظام رافع سكة ​​مناشف ساخن (في هذه الحالة ، يمكن أن يكون النظام إما بمياه مفتوحة أو مغلقة).

عدد الأقسام وحجم مشعات التدفئة مهم جدا. يجب تحديد هذه المعلمات من خلال الحسابات ، حيث يبرد الماء في المبرد.

في هذا الصدد ، هناك نصيحة جيدة واحدة: إذا كانت هناك رغبة في استبدال المشعات بأخرى أحدث وأكثر حداثة ، فلا يجب عليك استخدام خدمات الأصدقاء ، حيث يجب أن تأخذ في الاعتبار تقدم وتبريد المشعات. المبرد. في هذه الحالة يوصى بالاستعانة بخدمات شركة صيانة منزلية ولا يجب التخلص من وصلات العبور حيث ان الشركة مهتمة باستعادتها

وبالتالي ، يتضح أن المبنى متعدد الطوابق يتم تسخينه وفقًا لنظام بسيط إلى حد ما ولكنه فعال للغاية. ومع ذلك ، إذا حدثت بعض الإخفاقات ، فلا يجب عليك إصلاحها بنفسك (خاصة إذا لم يكن هناك تدريب مناسب). في أي حال ، من الضروري الاتصال بالسادة من شركة الخدمة ، الذين يقومون ، كقاعدة عامة ، بإصلاح جميع المشكلات في أقصر وقت ممكن. يستخدم المعلمون الأدوات التالية:

• وجع الأنابيب (الغاز)
• مفتاح الربط؛
• بندر الأنابيب
• كماشة تعرية الأسلاك.

تعتمد راحة المقيمين في مبنى سكني على التخطيط الصحيح واختيار نظام التدفئة. تتمثل صعوبة التدفئة في مبنى متعدد الطوابق في تدفئة كل شقة في المنزل بشكل متساوٍ تقريبًا مع حد أدنى من الاختلاف في درجة الحرارة. لفهم كيفية عمل أنظمة التدفئة في المباني متعددة الطوابق ، دعونا نلقي نظرة على مثال مبنى قياسي مكون من تسعة طوابق مع نظام تدفئة مركزي.

بمساعدة الصمامات ، يتم توصيل هذا المنزل بنظام التدفئة المركزية.

مباشرة بعد الصمامات ، يتم تثبيت المرشحات الخشنة ، ما يسمى بمجمعات الطين. يلتقطون أجزاء كبيرة ومتوسطة من الأوساخ من الماء الساخن الموفر للتدفئة المنزلية. بعد مجمعات الطين ، يتم تركيب صمام آخر يتم من خلاله توفير الماء الساخن لاحتياجات سكان المنزل. اتضح أنه في نظام التدفئة المفتوح ، يتم تسخين الماء لغرضين في وقت واحد - للتدفئة وتزويد الماء الساخن (أنظمة إمداد الماء الساخن DHW). ومع ذلك ، حتى يتمكن مستأجر المنزل من استخدام الماء الساخن بأمان ، يتم تثبيت الصمامات من الإمداد والعودة لنظام التدفئة لمبنى متعدد الطوابق.

في ظل الظروف العادية ، تصل درجة حرارة إمداد الماء الساخن لنظام التدفئة إلى 150 درجة. لإتاحة استخدام الماء الساخن ، يتم تقديمه للمقيمين بعد مروره عبر أجهزة التدفئة في جميع الشقق وإطلاقه للحرارة. الماء الساخن العائد من خلال عودة التسخين لن يزيد عن 60-70 درجة.إذا كانت درجة حرارة الماء الساخن الذي يتم توفيره لنظام التدفئة منخفضة (يحدث هذا في بداية موسم التدفئة مع وجود صقيع خفيف) ، يتم أخذ الماء من الإمداد.

بعد إمداد الماء الساخن ، يتم تثبيت صمام آخر يمكن من خلاله إيقاف تدفئة المنزل ، وفي بعض الحالات يتم تثبيت مجمع.

في المنازل التي تزيد عن خمسة طوابق ، يتم تركيب نظام تدفئة أحادي الأنبوب لمبنى متعدد الطوابق.

يمكن أن يختلف فقط توفير الماء الساخن لنظام التدفئة. يمكن أن يكون التقديم أعلى (يتم تقديمه من العلية) أو انسكاب سفلي (يتم تقديمه من الطابق السفلي).

نظرًا لأن ضغط الماء الساخن في أنظمة التدفئة مرتفع جدًا ، فمن الممكن تحقيق نفس مستوى التدفئة تقريبًا لكل شقة في المنزل. عيب نظام التدفئة هذا هو أنه ، إذا لزم الأمر ، قم بتصريف المياه وتعبئتها في النظام ، وقد يبقى الهواء في نظام التدفئة. يمكن أن تساعد رافعة Mayevsky على المشعات في حل هذه المشكلة. يمكن أن يكون الخيار البديل للتدفئة المركزية هو التدفئة الفردية للشقة.

مطالبة

1. نظام إمداد حراري أحادي الأنبوب مزود بالتحكم في تدفق الناقل الحراري ، ويحتوي على مجموعة من المبادلات الحرارية (6) متصلة في سلسلة ، بحيث يكون خط أنابيب الإرجاع لمبادل حراري واحد (6) هو خط أنابيب الإمداد للمبادل الحراري التالي ( 6) ؛ خط أنابيب الإمداد الرئيسي (1) متصل بخط أنابيب الإمداد (3) من الأول ، إذا تم عرضه في اتجاه التدفق ، من المبادلات الحرارية (6) ؛ خط أنابيب الإرجاع الرئيسي (2) ، متصل بخط أنابيب الإرجاع (4) من الأخير ، إذا نظر إليه في اتجاه التدفق ، من المبادلات الحرارية (6) ؛ حيث يتم توفير ناقل حراري بدرجة حرارة إمداد بمعدل تدفق معين من خط أنابيب الإمداد الرئيسي (1) إلى مجموعة من المبادلات الحرارية (6) ) ؛ علاوة على ذلك ، يحتوي هذا النظام بالإضافة إلى ذلك على وحدة تحكم في التدفق (9) متصلة بخط أنابيب الإرجاع (4) ، حيث تم تصميم وحدة التحكم في التدفق (9) للتحكم في التدفق في خط أنابيب الإرجاع (4) ؛ المشغل (10) الذي يتحكم في منظم التدفق (9) ؛ مستشعر درجة الحرارة (11) ، والذي يكون في حالة تبادل حراري مع المبرد في خط أنابيب الإرجاع (4).

2. نظام تسخين أحادي الأنبوب وفقًا للمطالبة 1 ، حيث تم تصميم وحدة التحكم في التدفق (9) بالإضافة إلى ذلك للحفاظ على تدفق ثابت على الرغم من التغيرات في الضغط في خط أنابيب الإمداد الرئيسي (1).

3. نظام إمداد حراري أحادي الأنبوب وفقًا للمطالبة 1 أو 2 ، حيث يتم تركيب مستشعر درجة حرارة خارجية (8) لقياس درجة الحرارة الخارجية فيما يتعلق بالنظام.

4. نظام إمداد حراري أحادي الأنبوب وفقًا لعنصر الحماية 3 ، حيث يوجد منظم إلكتروني (18) متصل بكل مشغل (10) ، وأجهزة استشعار درجة الحرارة (11) موصولة بخطوط العودة (4) للنظام.

5. نظام إمداد حراري أحادي الأنبوب وفقًا للمطالبة 4 ، حيث يتم توصيل المنظم الإلكتروني (18) بجهاز استشعار درجة الحرارة (19) متصل بخط أنابيب الإمداد الرئيسي (1).

6. نظام تسخين أحادي الأنبوب وفقًا للمطالبة 4 أو 5 ، حيث يتم توصيل وحدة التحكم الإلكترونية (18) بجهاز استشعار درجة الحرارة الخارجية (8).

7. نظام تسخين أحادي الأنبوب وفقًا لأي عنصر من عناصر الحماية 4 أو 5 ، حيث يتم تشغيل كل مشغل (10) بواسطة نبضات.

8. نظام إمداد حراري أحادي الأنبوب وفقًا للمطالبة 7 ، حيث يكون كل جهاز تشغيل (10) عبارة عن جهاز تشغيل كهرومغناطيسي أو هوائي أو هيدروليكي أو كهربائي.

9. نظام تسخين أحادي الأنبوب وفقًا لأي من المطالبات 4 أو 5 أو 8 ، حيث يتم تكوين وحدة التحكم الإلكترونية (18) لمراقبة المعلمات المقاسة واستخدام هذه البيانات لتحسين نقطة ضبط درجة حرارة الإمداد اعتمادًا على درجة الحرارة الخارجية و نقطة ضبط درجة حرارة العودة وفقًا لنقطة ضبط درجة حرارة التدفق.

10.نظام الإمداد الحراري أحادي الأنبوب وفقًا لأي من المطالبات 1 أو 2 ، حيث يتم توصيل كل جهاز تشغيل (10) مباشرة بمستشعر درجة الحرارة (11) ، وهو جهاز مستقل ويحتوي على وسائل لضبط نقطة ضبط درجة الحرارة في خط أنابيب العودة.

11. نظام تسخين أحادي الأنبوب وفقًا لعنصر الحماية 10 ، حيث يكون جهاز التشغيل (10) عبارة عن ترموستات.

12 - نظام إمداد حراري أحادي الأنبوب وفقًا لأي من عناصر الحماية 1 أو 2 أو 4 أو 5 أو 8 أو 11 ، حيث يكون خط أنابيب الإمداد (3) وخط أنابيب الإرجاع (4) لكل مبادل حراري (6) من المجموعة من المبادلات الحرارية (6) متصلة بالإضافة إلى ذلك (5).

13 - نظام إمداد حراري أحادي الأنبوب وفقًا لأي من عناصر الحماية 1 أو 2 أو 4 أو 5 أو 8 أو 11 ، يحتوي على مجموعتين على الأقل من المبادلات الحرارية (6) متصلة في سلسلة مع بعضها البعض ومتصلة بنفس التيار الرئيسي خط أنابيب الإمداد (1) وخط أنابيب الإرجاع الرئيسي (2) مع تحكم منفصل في التدفق في كل مجموعة.

14. نظام تسخين أحادي الأنبوب وفقًا لأي من عناصر الحماية 1 أو 2 أو 4 أو 5 أو 8 أو 11 ، حيث يتم التحكم في درجة حرارة الإمداد وفقًا لنقطة ضبط درجة الحرارة في أنبوب الإمداد ، اعتمادًا على المعلمات الخارجية للنظام ، ويتم تنظيم التدفق وفقًا لإعداد درجة الحرارة في أنبوب العودة اعتمادًا على درجة حرارة سائل التبريد في اتجاه التيار من الجهاز الأول (6) من مجموعة المبادلات الحرارية.

15. نظام التسخين أحادي الأنبوب طبقًا لعنصر الحماية 14 ، حيث يتم تعديل نقطة ضبط درجة حرارة الإرجاع استجابةً لتعديل نقطة ضبط درجة حرارة الإمداد.

تصنيف أنظمة الإمداد الحراري

هدف
أي نظام تدفئة
في توفير مستهلكي الحرارة
الكمية اللازمة من الحرارة
طاقة المعلمات المطلوبة.

موجود
تعتمد أنظمة التدفئة على
من الموضع النسبي للمصدر و
يمكن تقسيم مستهلكي الحرارة
على ال مركزية

و لامركزية

أنظمة
.
في أنظمة التدفئة المركزية
يخدم مصدر حرارة واحد
عدد من الأجهزة التي تستخدم الحرارة
يقع المستهلكون بشكل منفصل ،
وبالتالي نقل الحرارة من المصدر
للمستهلكين وفقا ل
أنابيب حرارية خاصة حراري
الشبكات
.

مركزية
يتكون إمداد التدفئة من ثلاثة
مترابطة ومتسقة
المراحل الجارية: التحضير ،
النقل والاستخدام
المبرد. وفقا لهذه
مراحل كل نظام مركزي
يتكون الإمداد الحراري (الشكل 9.1) من ثلاثة
الروابط الرئيسية: مصدر
الدفء

1 (على سبيل المثال ، محطات التدفئة والطاقة المشتركة أو
غرفة المرجل) ، حراري
الشبكات

2 (الأنابيب الحرارية) و المستهلكين
الدفء

3.

الخامس
أنظمة التدفئة اللامركزية
كل مستهلك له خاصته
مصدر الحرارة.

الأساسية
أنواع المبردات للأغراض
إمدادات التدفئة ماء

و ماء

بخار
.
علاوة على ذلك ، يتم استخدام الماء بشكل رئيسي
لتلبية أحمال التدفئة ،
التهوية وتكييف الهواء
وإمدادات المياه الساخنة والبخار ، باستثناء
علاوة على ذلك ، لتلبية التكنولوجيا
الأحمال.

يعطي التعريف التالي للمصطلح "إمداد الحرارة":

يتكون أي نظام تدفئة من ثلاثة عناصر رئيسية:

1. مصدر الحرارة
   . قد يكون هذا مصنع CHP أو منزل مرجل (مع نظام تدفئة المنطقة) ، أو ببساطة مرجل يقع في مبنى منفصل (نظام محلي).
2. نظام نقل الطاقة الحرارية
   (شبكة تدفئة).
3. مستهلكي الحرارة
   (مشعات تدفئة (بطاريات) وسخانات).
